MANUALE UTENTE EZMDDS 5142W ZEROWATT

INFORMAZIONI DI SICUREZZA....25

RISPARMIO ENERGETICO....34

PANORAMICA DEL PRODOTTO....35

Classe climatica....35

ISTRUZIONI PER IL TRASPORTO....36

ISTRUZIONI PER L'INSTALLAZIONE....36

PRIMO UTILIZZO....36

USO 37

Accensione dell'elettrodomestico....37

Istruzioni per l'uso ....37

Suggerimenti per una perfetta conservazione degli alimenti nel frigorifero....38

Assenza da casa per lunghi periodi....38

MANUTENZIONE ....38

Sbrinamento....38

Pulizia e manutenzione ....39

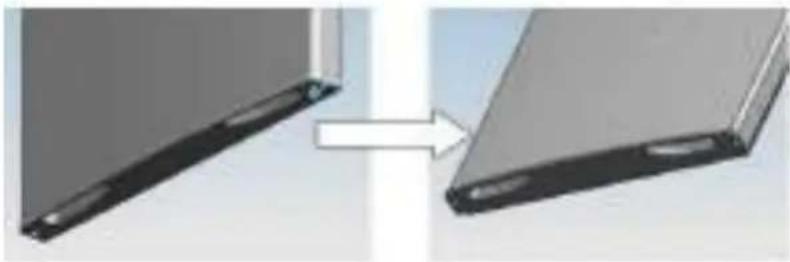

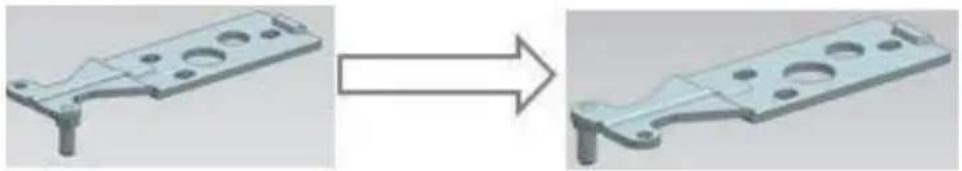

INVERSIONE DEL SENSO DI APERTURA DELLA PORTA FRIGO....39

INSTALLAZIONE DELLA MANIGLIA (opzionale)....42

Requisiti di spazio porta....42

Livellamento dell'unità....42

RISOLUZIONE DEI PROBLEMI....43

SMALTIMENTO DEI VECCHI ELETTRODOMESTICI....44

Conformità....44

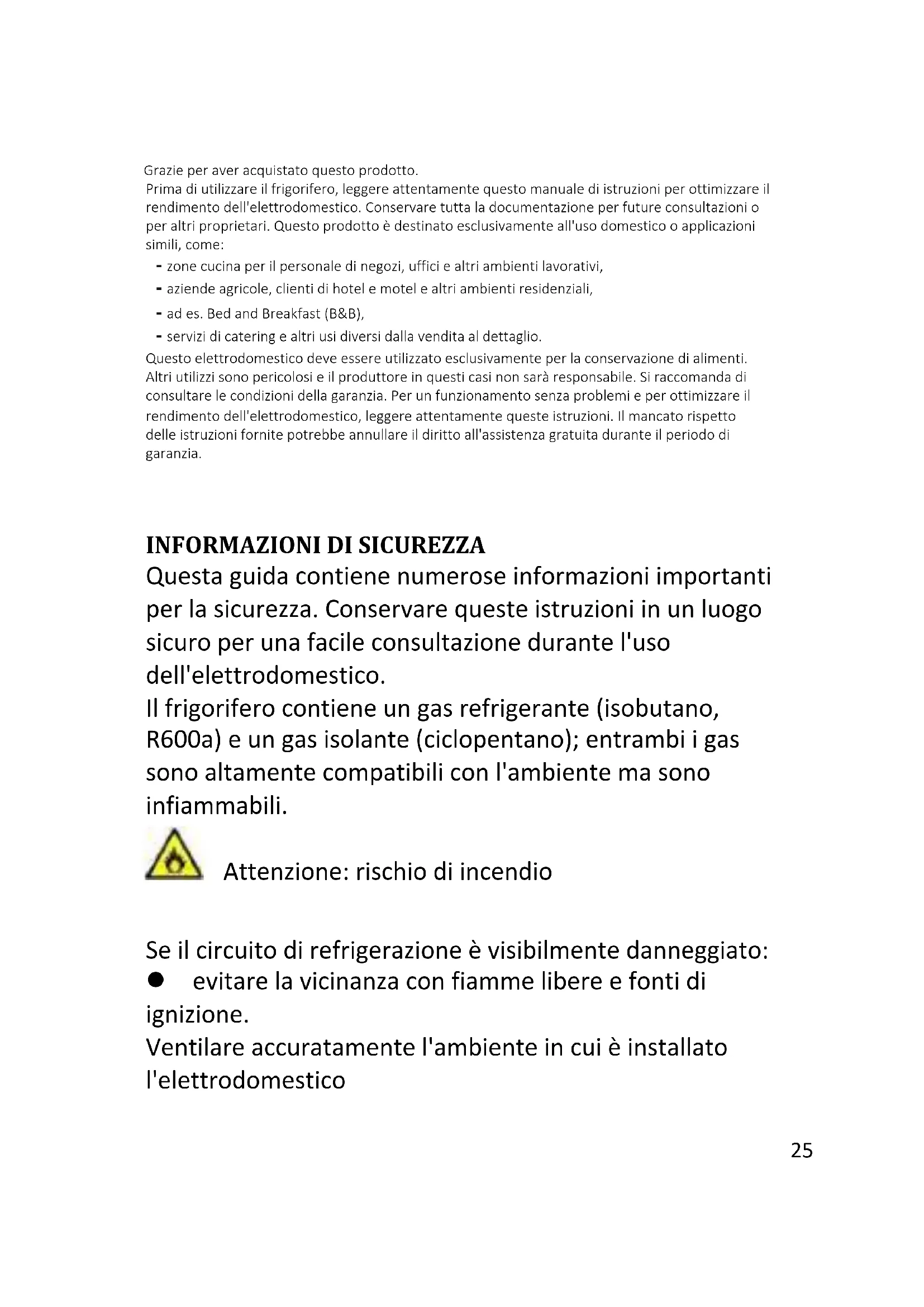

Grazie per aver acquistato questo prodotto.

Prima di utilizzare il frigorifero, leggere attentamente questo manuale di istruzioni per ottimizzare il rendimento dell'elettrodomestico. Conservare tutta la documentazione per future consultazioni o per altri proprietari. Questo prodotto è destinato esclusivamente all'uso domestico o applicazioni simili, come:

• zone cucina per il personale di negozi, uffici e altri ambienti lavorativi,
• aziende agricole, clienti di hotel e motel e altri ambienti residenziali,
• ad es. Bed and Breakfast (B&B),
• servizi di catering e altri usi diversi dalla vendita al dettaglio.

Questo elettrodomestico deve essere utilizzato esclusivamente per la conservazione di alimenti. Altri utilizzi sono pericolosi e il produttore in questi casi non sarà responsabile. Si raccomanda di consultare le condizioni della garanzia. Per un funzionamento senza problemi e per ottimizzare il rendimento dell'elettrodomestico, leggere attentamente queste istruzioni. Il mancato rispetto delle istruzioni fornite potrebbe annullare il diritto all'assistenza gratuita durante il periodo di garanzia.

INFORMAZIONI DI SICUREZZA

Questa guida contiene numerose informazioni importanti per la sicurezza. Conservare queste istruzioni in un luogo sicuro per una facile consultazione durante l'uso dell'elettrodomestico.

Il frigorifero contiene un gas refrigerante (isobutano, R600a) e un gas isolante (ciclopentano); entrambi i gas sono altamente compatibili con l'ambiente ma sono infiammabili.

Attenzione: rischio di incendio

Se il circuito di refrigerazione è visibilmente danneggiato:

- evitare la vicinanza con fiamme libere e fonti di ignizione.

Ventilare accuratamente l'ambiente in cui è installato l'elettrodomestico

AVVERTENZA!

- Durate le operazioni di pulizia o trasporto dell'elettrodomestico, fare attenzione a non toccare i cavi metallici del condensatore sul retro dell'elettrodomestico per evitare di ferirsi le dita e le mani o di danneggiare il prodotto.

- Questo elettrodomestico non può essere impilato con altri elettrodomestici. Non sedersi né salire sull'elettrodomestico. Non è progettato per simili utilizzi. Ci si potrebbe ferire o l'elettrodomestico potrebbe danneggiarsi.

- Accertarsi che il cavo di alimentazione non resti impigliato sotto l'apparecchiatura per evitare che si laceri o si danneggi.

- Quando l'elettrodomestico viene posizionato, fare attenzione a non danneggiare il pavimento, i tubi, il rivestimento delle pareti ecc. Non spostare l'elettrodomestico tirandolo per il coperchio o per la maniglia. Non consentire ai bambini di giocare con l'apparecchio o manomettere i controlli. In caso di inosservanza delle istruzioni, l'azienda declina qualunque responsabilità.

- Non installare l'elettrodomestico in luoghi umidi, unti o polverosi, e non esporlo all'acqua e alla luce solare diretta.

- Non installare l'elettrodomestico accanto a caloriferi o materiali infiammabili.

• In caso di interruzione della corrente, non aprire il coperchio. Se il blackout non supera le 20 ore, gli alimenti congelati non dovrebbero subire alterazioni. Se l'interruzione della corrente dura di più, controllare il cibo e consumarlo immediatamente o ricongelarlo solo dopo averlo cotto.
• Se il coperchio del congelatore orizzontale non si riapre facilmente subito dopo che è stato chiuso, non si tratta di un problema, in quanto tale condizione dipende dalla differenza di pressione che si bilancerà entro pochi minuti consentendo nuovamente l'apertura del coperchio.
• Collegare l'elettrodomestico all'alimentazione elettrica solo dopo aver tolto l'imballo e le protezioni per il trasporto.
• Prima di accendere l'elettrodomestico, attendere almeno 4 ore per consentire all'olio del compressore di assestarsi nel caso in cui l'elettrodomestico sia stato trasportato in posizione orizzontale.

• Utilizzare il congelatore solo per gli scopi previsti, ossia la conservazione e il congelamento di alimenti.

• Non conservare medicinali o materiali di ricerca nelle cantinette. Non conservare medicinali o materiali di ricerca che richiedano un controllo rigido della temperatura di conservazione, in quanto potrebbero deteriorarsi e provocare reazioni incontrollate e pericolose.

• Prima di qualunque intervento, scollegare il cavo di alimentazione dalla presa elettrica.
• Quando il prodotto viene consegnato, accertarsi che non sia danneggiato e che tutti i componenti e gli accessori siano in perfette condizioni.
• In caso di perdita nell'impianto di refrigerazione, non toccare la presa di corrente ed evitare l'uso di fiamme libere. Aprire la finestra e arieggiare l'ambiente. Rivolgersi al centro assistenza per chiedere la riparazione.
  • Non adoperare adattatori né cavi di prolunga.
• Non tirare o piegare eccessivamente il cavo di alimentazione e non toccare la spina con le mani umide.
• Per scongiurare il rischio di incendi o scosse elettriche, non danneggiare la spina e/o il cavo di alimentazione.

• Se il cavo di alimentazione dell'elettrodomestico dovesse essere danneggiato, farlo sostituire dal produttore, dal suo servizio tecnico o da un tecnico qualificato, per evitare rischi.

• Non collocare o conservare materiali infiammabili o estremamente volatili (ad es. etere, benzina, GPL, propano, bombolette per aerosol, adesivi, alcool puro), in quanto possono provocare esplosioni.

• Non adoperare né conservare spray infiammabili (ad es. bombolette di vernice spray) accanto alle cantinette, in quanto potrebbero svilupparsi incendi o esplosioni.
• Non collocare oggetti e/o contenitori pieni d'acqua sopra l'elettrodomestico.
• Si sconsiglia l'uso di prolunghe e prese multiple.
• Non smaltire l'elettrodomestico nel fuoco. Fare attenzione a non danneggiare il circuito/i tubi di raffreddamento dell'elettrodomestico durante il trasporto e l'uso. In caso di danni, non esporre l'elettrodomestico al fuoco o a potenziali fonti di ignizione, e ventilare immediatamente l'ambiente in cui è installato.
• L'impianto di refrigerazione collocato nella parte posteriore e nella parte interna delle cantinette contiene refrigerante, per cui occorre particolare attenzione a non danneggiare i tubi.

• Non adoperare apparecchiature elettriche all'interno dei comparti dell'elettrodomestico destinati alla conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore.
  • Non danneggiare il circuito di refrigerazione.

• Non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento.

• Non adoperare apparecchiature elettriche all'interno dei comparti per la conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore.
• Tenere libere da ostruzioni le aperture di ventilazione sull'involucro del frigorifero.
• Non toccare gli elementi di raffreddamento interni, soprattutto con le mani bagnate, per evitare bruciature o lesioni.
• Non adoperare oggetti appuntiti o affiliati (ad es. coltelli o forchette) per rimuovere il ghiaccio.
• Non utilizzare asciugacapelli, stufe o apparecchi simili per lo sbrinamento.
• Non adoperare coltelli o oggetti appuntiti per rimuovere brina o ghiaccio. Il circuito del refrigerante potrebbe danneggiarsi ed eventuali fuoriuscite potrebbero provocare danni oculari o incendi.
• Non adoperare dispositivi meccanici o altre apparecchiature per accelerare il processo di sbrinamento.

• Evitare nel modo più assoluto l'uso di fiamme libere o apparecchiature elettriche (ad es. stufe, pulitrici a vapore, candele, lampade a olio e altri oggetti simili) per accelerare lo sbrinamento.

• Non lavare con acqua la zona del compressore, ma dopo la pulizia strofinarla con un panno asciutto per evitare la formazione di ruggine.

• Tenere pulita la presa di corrente, in quanto l'eccesso di residui di polvere può causare incendi.
• Il prodotto è progettato e realizzato esclusivamente per l'uso domestico.
• Qualora il prodotto venga installato o utilizzato il ambienti commerciali o non residenziali, la garanzia potrebbe essere annullata.
• Il prodotto deve essere installato correttamente, posizionato e utilizzato secondo le istruzioni riportate nel manuale d'uso fornito in dotazione.
• La garanzia vale solo per i prodotti nuovi e non è trasferibile se il prodotto viene rivenduto.
• L'azienda declina qualunque responsabilità in caso di danni incidentali o consequenziali.
• La garanzia non limita in alcun modo i diritti dell'utente previsti dalla legge.
• Le cantinette non possono essere riparate dall'utente. Tutti gli interventi devono essere effettuati esclusivamente da personale qualificato.

• Se occorre smaltire un vecchio prodotto con un lucchetto applicato allo sportello, accertarsi che venga lasciato in condizioni sicure per evitare il pericolo di intrappolamento di bambini.

• Questo elettrodomestico può essere utilizzato dai bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto supervisione o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi rischi.

• Impedire ai bambini di giocare con l'elettrodomestico. La pulizia e la manutenzione non devono essere effettuate dai bambini senza supervisione.
• Blocchi: se il frigorifero e/o il congelatore è provvisto di bloccaporte, tenere lontani i bambini dall'elettrodomestico per evitare che rimangano intrappolati nel dispositivo di blocco. Prima di smaltire un vecchio frigorifero o congelatore, smontare i dispositivi di blocco per motivi di sicurezza.
• PER elettrodomestici a libera installazione: questo frigorifero non è destinato all'uso come elettrodomestico da incasso
• LA sostituzione o la manutenzione delle lampade a LED deve essere effettuata dal produttore, da un suo rappresentante dell'assistenza o da una persona con una qualifica simile. La classe di efficienza energetica della lampada è G.
• Non conservare in questo elettrodomestico sostanze esplosive come le bombolette aerosol con un

propellente infiammabile.

• L'elettrodomestico deve essere scollegato dopo l'uso e prima che l'utente esegua la manutenzione dell'elettrodomestico stesso.
• AVVERTENZA: Si prega di rottamare il frigorifero secondo i locali perché utilizza gas di soffiaggio e refrigerante infiammabili.
• AVVERTENZA: Non posizionare prese portatili multiple o alimentazioni di potenza portatili nella parte posteriore dell'elettrodomestico.
• PERICOLO: Rischio di intrappolamento di bambini. Prima di buttare via il suo vecchio frigorifero o freezer:

- smontare gli sportelli

- Lasciare gli scaffali in posizione in modo che i bambini non si arrampichino facilmente all'interno.

- Il frigorifero deve essere scollegato dalla fonte di alimentazione elettrica prima di provare l'installazione dell'accessorio.

RISPARMIO ENERGETICO

Per risparmiare energia, attenersi alle seguenti raccomandazioni:

• Installare l'elettrodomestico lontano da fonti di calore, non esposto alla luce solare diretta e in un ambiente ben ventilato.
• Non introdurre alimenti caldi nel frigorifero per evitare l'aumento della temperatura interna e il funzionamento continuo del compressore.
  • Per garantire un'adeguata circolazione dell'aria, non introdurre quantità eccessive di alimenti.

- In caso di accumulo di ghiaccio, sbrinare l'elettrodomestico per agevolare il trasferimento del freddo.

• In caso di assenza di energia elettrica, tenere chiuso il più possibile lo sportello del frigorifero.

- Aprire o tenere aperti gli sportelli dell'elettrodomestico per il minor tempo possibile.

- Evitare di regolare il termostato su una temperatura troppo fredda.

- Rimuovere la polvere accumulata sulla parte posteriore dell'elettrodomestico.

- I frigoriferi potrebbero non funzionare regolarmente (il contenuto potrebbe scongelarsi o la temperatura nel comparto alimenti congelati potrebbe aumentare eccessivamente) quando rimangono per lunghi periodi di tempo al di sotto del limite del freddo degli intervalli di temperatura per cui sono stati progettati.

- Il fatto che le bevande effervescenti non devono essere conservate nei congelatori o nei comparti a bassa temperatura, e alcuni prodotti (ad es. cubetti di ghiaccio) non devono essere consumati troppo freddi;

- La necessità di non superare i tempi di conservazione consigliati dai produttori di alimenti per tutti i tipi di alimenti, in particolare per gli alimenti commerciali a congelamento rapido nel congelatore e nei comparti per la conservazione di alimenti congelati;

- Le precauzioni necessarie per evitare un aumento indesiderato della temperatura degli alimenti congelati durante lo sbrinamento dell'elettrodomestico, ad esempio avvolgere gli alimenti freddi in vari strati di carta di giornale.

- Il fatto che un aumento della temperatura degli alimenti congelati durante lo sbrinamento manuale, la manutenzione o la pulizia potrebbe accorciare i tempi di conservazione.

- La necessità che, per gli sportelli o i coperchi dotati di serrature e chiave, le chiavi devono essere tenute lontane dai bambini e non in prossimità del frigorifero, per evitare che i bambini li aprano.

- Se lo sportello rimane aperto a lungo, la temperatura nei comparti dell'elettrodomestico aumenta notevolmente.

- Pulire regolarmente le superfici che entrano a contatto con gli alimenti e i sistemi di scarico accessibili.

- Pulire i serbatoi dell'acqua se non sono stati utilizzati per 48 ore; lavare il sistema idrico collegato alla fonte idrica se l'acqua non è stata scaricata per 5 giorni.

- Conservare carne e pesce crudo nel frigorifero in contenitori idonei, in modo che non gocciolino o entrino a contatto con altri altrimenti.

- Se il frigorifero deve rimanere vuoto per lunghi periodi, spegnerlo, sbrinarlo, pulirlo, asciugarlo e lasciare lo sportello aperto per evitare lo sviluppo di muffa all'interno dell'elettrodomestico.

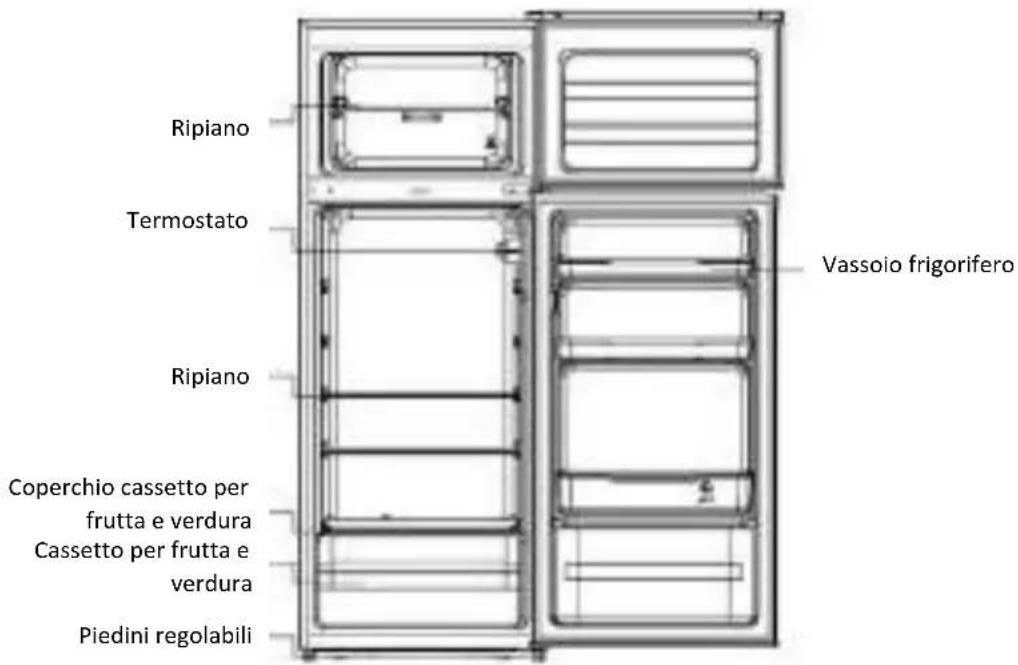

PANORAMICA DEL PRODOTTO

Ripiano Termostato Vassoio frigorifero Ripiano Coperchio cassetto per frutta e verdura Cassetto per frutta e verdura Piedini regolabili

La configurazione che consente il maggiore risparmio energetico richiede il posizionamento di cassetti, vani alimenti e ripiani nel prodotto; fare riferimento alle immagini precedenti.

*L'immagine qui sopra è solo per riferimento. La configurazione effettiva dipenderà dal prodotto fisico o dalla dichiarazione del distributore

Classe climatica

Questo elettrodomestico è stato progettato per funzionare in un determinato intervallo di temperature ambiente, a seconda delle zone climatiche. Non utilizzare l'elettrodomestico se la temperatura non rientra in tale intervallo. La classe climatica dell'elettrodomestico è riportata sull'etichetta insieme alla descrizione tecnica all'interno del vano frigorifero.

Classe climatica	T. amb. (°C)	T. amb. (°F)
SN	da 10 a 32	da 50 a 90
N	da 16 a 32	da 61 a 90
ST	da 16 a 38	da 61 a 100
T	da 16 a 43	da 61 a 110

• temperata estesa: «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 10 °C e 32 °C»; SN
• temperata: «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 32 °C»; N
• subtropicale: «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 38 °C»; ST
• tropicale: «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 43 °C»;

ISTRUZIONI PER IL TRASPORTO

L'elettrodomestico deve essere trasportato solo in posizione verticale. L'imballo deve restare intatto durante il trasporto. Se durante il trasporto il prodotto viene collocato in posizione orizzontale, deve essere adagiato solo sul lato sinistro (guardando lo sportello) e non deve essere utilizzato per almeno 4 ore, per consentire l'assestamento del sistema una volta riportato l'elettrodomestico in posizione verticale.

1. La mancata osservanza delle precedenti istruzioni può provocare danni all'elettrodomestico. Se queste istruzioni non vengono seguite, il produttore non potrà essere ritenuto responsabile.
2. L'elettrodomestico deve essere protetto dalla pioggia, dall'umidità e da altri agenti atmosferici.

ISTRUZIONI PER L'INSTALLAZIONE

1. Se possibile, evitare di installare l'elettrodomestico vicino ai fornelli, ai radiatori o alla luce solare diretta, in quanto il compressore potrebbe rimanere in funzione per lunghi periodi. Se l'elettrodomestico viene installato vicino a una fonte di calore o a un frigorifero, lasciare lateralmente i seguenti spazi:

Dai fornelli 100 mm (4")

Dai radiatori 300 mm (12")

Dai frigoriferi 100 mm (4")

1. Accertarsi che attorno all'elettrodomestico lo spazio sia sufficiente per la circolazione dell'aria e che la temperatura media dell'ambiente in cui è installato sia compresa tra 16 e 32 °C. È preferibile lasciare almeno 9 cm di spazio nella parte posteriore e almeno 2 cm di spazio sui lati.
2. L'apparecchiatura deve essere collocata su una superficie omogenea.
3. Il frigorifero non può essere utilizzato all'aperto.
4. Protezione dall'umidità. Non collocare il congelatore in luoghi umidi per evitare la formazione di ruggine sulle parti metalliche. Non spruzzare acqua sul congelatore per evitare di indebolire l'isolamento e causare perdite di corrente.
5. Per preparare l'elettrodomestico all'uso, fare riferimento alla sezione "Pulizia e manutenzione".
6. Se il congelatore viene installato in ambienti non riscaldati (ad es. garage), nei climi freddi si potrebbe formare condensa sulle superfici esterne. Questa condizione è normale e non indica un guasto. Rimuovere la condensa con un panno asciutto.
7. Il frigorifero in funzione non deve essere mai collocato in una parete o in un amadio da incasso, in quanto le pareti laterali potrebbero scaldarsi e la griglia posteriore potrebbe diventare molto calda. Non coprire mai il frigorifero.

PRIMO UTILIZZO

Prima di iniziare a utilizzare il congelatore, effettuare le seguenti verifiche:

1. L'interno deve essere asciutto e l'aria deve circolare liberamente sulla parteposteriore.
2. Pulire la parte interna come indicato nella sezione "Cura dell'elettrodomestico"; per pulire i componenti elettrici del frigorifero, adoperare solo un panno asciutto.
3. Se il frigorifero/congelatore viene spostato, attendere 4 ore prima di riaccenderlo per consentire la stabilizzazione del fluido refrigerante. Se l'elettrodomestico viene spento, attendere 30 minuti prima di riaccenderlo per consentire la stabilizzazione del fluido

refrigerante.

1. Prima di collegare l'elettrodomestico alla rete elettrica, controllare il termostato all'interno del frigorifero.
2. Ruotare il regolatore del termostato in posizione "3" e accendere l'elettrodomestico. Il compressore e la luce interna del frigorifero si accendono.
3. Prima di conservare gli alimenti nell'elettrodomestico, accenderlo e attendere 24 ore, accertarsi che funzioni correttamente e lasciare che il frigorifero e il congelatore raggiungano la temperatura corretta.
4. Dopo 30 minuti aprire lo sportello; se la temperatura del frigorifero è diminuita, l'elettrodomestico funziona correttamente. Quando il frigorifero è in funzione da un po' di tempo, il dispositivo di controllo della temperatura imposta automaticamente gli intervalli di Temperatura

USO

Accensione dell'elettrodomestico

La manopola di selezione della temperatura si trova sulla parete destra, all'interno del frigorifero.

Impostazione "OFF": l'elettrodomestico è spento.

Impostazione "MIN": temperatura più alta.

Impostazione "MED": funzionamento normale (adatto alla maggior parte delle situazioni)

Impostazione "MAX": temperatura più bassa

Se la temperatura ambiente è elevata: potrebbe essere necessario

impostare il termostato alla temperatura più bassa (posizione "MAX"). Ciò potrebbe causare il funzionamento continuo del compressore, per mantenere bassa la temperatura interna.

Alla prima installazione del frigorifero, portare la manopola del termostato sulla posizione "MED".

Prima di inserire alimenti lasciare raffreddare completamente il frigorifero. Si consiglia di attendere 24 ore prima di inserire alimenti. La manopola del termostato serve a regolare la temperatura. Quando la manopola del termostato viene portata su "OFF", il frigorifero non funziona.

La temperatura del frigorifero è controllata dal termostato nello scomparto frigo.

1. Nelle normali condizioni di funzionamento (primavera e autunno), si consiglia di impostare il Modello MED.
2. In inverno, quando la temperatura ambiente è bassa, si consiglia di impostare il Modello MAX.

Istruzioni per l'uso

1. L'elettrodomestico potrebbe non funzionare in modo regolare (possibile scongelamento degli alimenti o temperatura troppo alta nello scomparto per gli alimenti congelati) se collocato per un lungo periodo di tempo in un'area con temperatura inferiore alla temperatura minima di regolazione prevista
2. Le informazioni relative alla gamma climatica dell'elettrodomestico sono riportate sulla targhetta dei dati.
3. La temperatura interna può essere influenzata da fattori quali la posizione del frigorifero, la temperatura ambiente e la frequenza di apertura delle porte e potrebbe essere necessario impostare un avviso che regoli il dispositivo di controllo della temperatura per adeguarla a queste variabili
4. Le bevande effervescenti non devono essere immagazzinate nel freezer o in scomparti a bassa temperatura e alcuni prodotti come i cubetti di ghiaccio non devono essere consumati troppo freddi
5. Non superare il tempo di conservazione consigliato dal produttore per i vari tipi dialimenti

Suggerimenti per una perfetta conservazione degli alimenti nel frigorifero

Carne e pesce richiedono particolare attenzione: per evitare contaminazioni il trasferimento dei batteri, la carne cucinata deve essere sempre collocata su scaffale più in alto di quello su cui è conservata la carne cruda. Collocare la carne cruda in un piatto abbastanza capiente da raccogliere i liquidi e coprirlo con una pellicola di plastica o carta stagnola.

Lasciare spazio attorno agli alimenti: in tal modo, si favorisce la circolazione dell'aria nel frigorifero e il corretto raffreddamento di tutte le zone dell'elettrodomestico.

Confezionare gli alimenti: confezionare o coprire i singoli alimenti per evitarne l'essiccazione e la contaminazioni dei sapori. Non confezionare frutta e verdura.

Raffreddare gli alimenti precotti prima di conservarli: prima di collocare alimenti precotti nel frigorifero, lasciarli raffreddare per evitare l'aumento della temperatura interna dell'elettrodomestico.

Tenere chiusi gli sportelli: limitare la frequenza e il tempo di apertura degli sportelli per evitare la fuoriuscita dell'aria fredda. Di ritorno dalla spesa, ordinare gli alimenti prima di aprire lo sportello del frigorifero. Aprire lo sportello solo per collocare o estrarre gli alimenti.

Assenza da casa per lunghi periodi

• Prima di tutto spegnere il frigorifero dopodiché staccare la spina dalla presa.
  • Togliere tutti gli alimenti.
• Pulire il frigorifero.
• Lasciare la porta leggermente aperta per evitare la possibile formazione di condensa.
• Prestare la massima attenzione in caso di presenza di bambini. Non consentire ai bambini di accedere all'elettrodomestico.
  • Assenze brevi: Lasciare il frigorifero in funzione in caso di assenze inferiori alle tre settimane.
• Assenze prolungate: Se l'elettrodomestico non verrà utilizzato per svariati mesi, rimuovere tutti gli alimenti e staccare la spina. Pulire e asciugare accuratamente l'interno dell'elettrodomestico. Per impedire la formazione di odori e di muffa, lasciare la porta leggermente aperta, se necessario bloccarla o farla rimuovere.

MANUTENZIONE

Sbrinamento

NOTA: QUESTA UNITÀ NON DISPONE DI UN SISTEMA DI SBRINAMENTO AUTOMATICO.

Si prega di utilizzare una pala di ghiaccio in plastica quando si pulisce il ghiaccio dell'evaporatore.

Non utilizzare oggetti metallici o taglienti.

Sbrinare l'elettrodomestico due volte all'anno oppure quando si forma uno strato di ghiaccio di circa 5 mm.

In alternativa, spegnere il congelatore e staccare la spina. Estrarre il condotto d'acqua e inserirlo in un contenitore per l'acqua.

Rimuovere provvisoriamente la brina con un raschietto di plastica. Non adoperare MAI utensili metallici o affilati. Lo sbrinamento deve essere effettuato quando non è possibile raschiare la brina o se la brina causa problemi di conservazione degli alimenti. Scegliere un momento in cui gli alimenti congelati sono pochi e procedere come segue:

1. Estrarre gli alimenti congelati, spegnere il frigorifero e lasciare aperti gli sportelli. Se possibile, collocare gli alimenti congelati in un altro frigorifero o congelatore. Se non è possibile,

Avvolgere gli alimenti con vari fogli di carta di giornale o grossi asciugamani, coprirli con un panno di stoffa pesante (ad es. una coperta o un tappeto) e mantenerli in un luogo fresco.

1. Rimuovere quanta più brina possibile con il raschietto di plastica. Per accelerare il processo di sbrinamento, collocare una scodella di acqua calda nel vano frigorifero o congelatore. Quando la brina solida si scioglie, rimuoverla con un raschietto di plastica facendo leva.
2. Al termine dello sbrinamento, pulire il frigorifero e il congelatore comedescritto.

Pulizia e manutenzione

Dopo lo scongelamento, pulire la parte interna del frigorifero e del congelatore con bicarbonato di sodio ben diluito. Risciacquare con acqua fredda e asciugare con un panno o una spugna morbida. Lavare i cestelli in acqua fredda e sapone e lasciarli asciugare completamente prima di ricollocarli nell'elettrodomestico. Sulla parete posteriore del frigorifero si forma condensa che normalmente scivola via nel foro di scarico sotto il contenitore per insalate.

Nel foro di scarico è inserito un attrezzo a punta che evita l'ingresso di residui di cibo nello scarico. Dopo aver pulito la parte interna del frigorifero e aver rimosso eventuali residui di cibo, utilizzare l'attrezzo a punta per accertarsi dell'assenza di ostruzioni nel condotto di scarico. Pulire la parte esterna del frigorifero con un comune detergente per mobili. Accertarsi che gli sportelli siano chiusi per evitare che il detergente penetri nel frigorifero o nelle guarnizioni magnetiche degli sportelli. Pulire la griglia del condensatore sulla parte posteriore del frigorifero e i componenti vicini con un aspirapolvere dotato di spazzola morbida.

Non utilizzare detergenti concentrati, spugne abrasive o solventi per pulire il frigorifero.

INVERSIONE DEL SENSO DI APERTURA DELLA PORTA FRIGO

1. Rimuovere il coperchio della cerniera in alto a destra.

Coperchio della cerniera superiore

1. Rimuovere le viti che fissano la cerniera in alto usando un cacciavite a stella.

Viti (tre)

1. Spostare sull'altro lato la cerniera e il blocchetto in alto sulla porta e la boccola dellaporta.

A. Rimuovere il dado e il manicotto. Togliere la rondella, dopodiché spostare gli assi sull'altro lato e fissarli.

B. Togliere il blocchetto della porta

C. Rimuovere l'altro blocchetto della porta con la relativa vite di fissaggio.

1. Rimuovere le viti che fissano la cerniera in basso usando un cacciavite a stella.

Nota: non inclinare il frigorifero/freezer di oltre 45°.

1. Spostare la boccola e il blocchetto in basso della porta.

1. Spostare la cerniera in basso sull'altro lato e fissarla con delle viti.

1. Spostare la cerniera intermedia.

1. Regolare la posizione della porta inferiore a destra, fissare la cerniera intermedia.

2. Spostare la cerniera superiore.

1. Regolare la posizione della porta superiore a destra, fissare la cerniera superiore e il coperchio.

2. Installare i coperchi delle quattro viti e i due fermi nelle relative posizioni.

3. Accertarsi che l'elettrodomestico sia scollegato dall'alimentazione e vuoto.

4. Regolare i due piedini di livellamento nella posizione più alta.
5. È consigliabile l'assistenza di una seconda persona.

1. Spostare lo zoccolo sull'altro lato e regolarlo fino a garantire il livellamento dell'elettrodomestico.

INSTALLAZIONE DELLA MANIGLIA (opzionale)

Nota: Le figure nel manuale d'uso sono solo a titolo di riferimento. Il prodotto reale può differire leggermente. Il frigorifero deve essere scollegato dalla fonte di alimentazione elettrica prima di provare l'installazione dell'accessorio.

Fase 1: estrarre due spinotti dalla porta (lato porta aperto)

Fase 2: Installare la maniglia della porta alla porta e fissarla con viti

Fase 3: Coprire i tappi a vite della maniglia nei fori delle viti

*L'immagine qui sopra è solo per riferimento. La configurazione effettiva dipenderà dal prodotto fisico o dalla dichiarazione del distributore

Requisiti di spazio porta

Lo sportello dell'elettrodomestico deve potersi aprire completamente come illustrato.

L×P≥902×1052 mm

W Ω

Livellamento dell'unità

Per effettuare questa operazione, regolare i due piedini di livellamento nella parte anteriore dell'elettrodomestico.

Se l'elettrodomestico non è livellato, la porta e gli allineamenti delle guarnizioni di tenuta magnetiche non saranno correttamente registrati. Assicurarsi che il piedino tocchi il pavimento prima dell'uso.

Guardare dall'alto verso il basso, in senso orario e antiorario allentando e stringendo.

RISOLUZIONE DEI PROBLEMI

• Se l'elettrodomestico viene acceso e non funziona, effettuare i controlli seguenti.
• Interruzione di corrente: se la temperatura del comparto congelatore è inferiore a - 18°C al ripristino dell'alimentazione, gli alimenti sono sicuri. Con lo sportello chiuso, gli alimenti nel congelatore rimangono congelati per circa 16 ore. Aprire lo sportello del frigorifero e del congelatore solo quando è necessario.

- Il prodotto è progettato e realizzato esclusivamente per l'uso domestico.

- Accertarsi che la spina sia inserita correttamente nella presa e che l'alimentazione sia attiva (per controllare il funzionamento della presa, collegare un altro elettrodomestico).

- Accertarsi che il fusibile non sia bruciato, che l'interruttore automatico non sia scattatoe che l'interruttore principale non sia disattivato.

- Accertarsi che sia stata impostata la temperatura corretta.

- Se il frigorifero è troppo freddo, è possibile che il regolatore del termostato sia stato impostato su un numero maggiore.

- Se il frigorifero è troppo caldo, il compressore potrebbe essere guasto. Ruotare il regolatore del termostato al massimo e attendere alcuni minuti. Se non si avverte il rumore del compressore, è probabile che sia guasto. Rivolgersi al rivenditore da cui è stato acquistato l'elettrodomestico.

- La formazione di condensa all'esterno del frigorifero potrebbe essere causata da una variazione della temperatura ambiente. Strofinare via eventuali residui di umidità. Se il problema non si risolve, rivolgersi al rivenditore da cui è stato acquistato l'elettrodomestico.

- Qualora la spina in dotazione sia stata oggetto di sostituzione, accertarsi che la nuova spina sia collegata correttamente. Se dopo questi controlli l'elettrodomestico non funziona, rivolgersi all'assistenza clienti.

SMALTIMENTO DEI VECCHI ELETTRODOMESTICI

Sull'unità è riportato il simbolo di conformità alla Direttiva europea 2012/19/UE relativa allo smaltimento di apparecchiature elettriche ed elettroniche usate (WEEE).

Le apparecchiature elettriche ed elettroniche di scarto contengono sostanze inquinanti (pericolose per l'ambiente) e componenti riutilizzabili. Le apparecchiature elettriche ed elettroniche di scarto devono essere sottoposte a trattamenti specifici per rimuovere e smaltire adeguatamente tutte le sostanze inquinanti e per recuperare e riciclare i materiali.

Osservando alcune regole basilari, tutti possono contribuire a evitare danni ambientali causati dalle apparecchiature elettriche ed elettroniche di scarto:

Le apparecchiature elettriche ed elettroniche di scarto non devono essere gestite come rifiuti domestici.

Le apparecchiature elettriche ed elettroniche di scarto devono essere consegnate negli appositi punti di raccolta gestiti dagli enti comunali o da aziende regolarmente registrate. In molti paesi è prevista la raccolta a domicilio delle apparecchiature elettriche ed elettroniche di scarto di dimensioni notevoli.

In molto paesi, quando si acquista un nuovo elettrodomestico, quello vecchio può essere restituito al rivenditore che è obbligato a prelevarlo gratuitamente alla consegna di quello nuovo, purché sia di tipo equivalente e abbia le stesse funzioni di quello fornito.

Conformità

L'applicazione del contrassegno sul prodotto garantisce la conformità a tutti i requisiti in materia di sicurezza, salute e ambiente previsti dalla legge.

Gentile Cliente

Se si desidera restituire o sostituire il prodotto, contattare il negozio in cui è stato acquistato. (Ricordati di portare la fattura di acquisto)

TABLE DES MATIÈRES

INFORMATIONS SUR LA SÉCURITÉ....46

ECONOMIE D'ÉNERGIE 55

PRÉSENTATION DU PRODUIT ....56

Per i frigoriferi cantina: «Apparecchio destinato esclusivamente alla conservazione del vino»

Per gli apparecchi a libera installazione: «Apparecchio di refrigerazione non destinato ad essere utilizzato come apparecchio da incasso»

Per gli apparecchi senza uno scomparto a 4 stelle: «Apparecchio di refrigerazione non idoneo al congelamento di alimenti»

CONSERVAZIONE DEGLI ALIMENTI

Posizionare diversi alimenti in diversi scomparti secondo la tabella sottostante

Vani frigoriferi	Tipo di alimento
Porta o balconi del vano frigorifero	Alimenti con conservanti naturali, come marmellate, succhi di frutta, bevande, condimenti.Non conservare alimenti deperibili.
Cassetto crisper (cassetto insalata)	Frutta, erbe e verdura devono essere collocati separatamente nel contenitore più fresco.Non conservare banane, cipolle, patate, aglio in frigorifero.
Ripiano frigorifero - centrale	Prodotti lattiero-cascari, uova
Ripiano frigorifero - top	Alimenti che non necessitano di cottura, come cibi pronti da mangiare, salumi, avanzi.
Cassetto/i congelatore/vassoio	Alimenti per la conservazione a lungo termine.Cassetto inferiore per carne cruda, pollame, pesce.Cassetto centrale per verdure surgelate, patatine.Vassoio superiore per gelato, frutta surgelata, prodotti da forno surgelati.

• Si consiglia di impostare la temperatura a 4°C nel vano frigorifero e, se possibile, a -18°C nel vano freezer.
• Per la maggior parte delle categorie di alimenti, il tempo di conservazione più lungo nel vano frigorifero si ottiene con temperature più fredde. Poiché alcuni prodotti particolari (come frutta e verdura fresca) possono essere danneggiati da temperature più fredde, si consiglia di conservarli nei cassetti verdura, quando presenti. Se non sono presenti, mantenere un'impostazione media del termostato.
• Per gli alimenti surgelati, fare riferimento al tempo di conservazione scritto sulla confezione degli alimenti. Questo tempo di conservazione si ottiene quando l'impostazione rispetta le temperature di riferimento del vano (una stella -6°C, due stelle -12°C, tre stelle -18°C).

POSIZIONAMENTO

Installare il frigorifero in un luogo in cui la temperatura ambientale corrisponda alla classe climatica indicata nell'etichetta dell'apparecchio:

• Temperata estesa (SN): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 10 °C e 32 °C»
• Temperata (N): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 32 °C»
• Subtropicale (ST): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 38 °C»
• Tropicale (T): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 43 °C»

DISPONIBILITA' DEI RICAMBI

termostati, sensori di temperatura, schede a circuiti stampati e sorgenti luminose sono disponibili per un periodo minimo di sette anni dall'immissione sul mercato dell'ultima unità del modello; maniglie e cerniere delle porte, vassoi e cesti sono disponibili per un periodo minimo di sette anni e guarnizioni delle porte per un periodo minimo di dieci anni dall'immissione sul mercato dell'ultima unità del modello;

GARANZIA

La garanzia minima è: 2 anni per i Paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria, la Tunisia nessuna garanzia legale richiesta.

ASSISTENZA TECNICA

Per contattare l'assistenza tecnica, visitare il nostro sito Web: https://corporate.haier-europe.com/en/. Nella sezione "websites", scegli la marca del tuo prodotto e il tuo paese. Verrai reindirizzato al sito specifico dove potrai trovare il numero di telefono e il modulo per contattare l'assistenza tecnica

Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europa.eu/ o eseguire la scansione del QR sull'etichetta energetica fornita con l'apparecchio

HU
