MANUALE UTENTE EZHTL 482WN ZEROWATT

Vi ringraziamo per aver scelto questo nostro prodotto.

Prima di utilizzare il frigorifero, leggere il presente manuale di istruzioni per massimizzare le prestazioni del prodotto. Riporre tutta la documentazione per utilizzo futuro o per i successivi proprietari. Questo apparecchio è destinato unicamente in ambiente domestico o per applicazioni simili quali:

• la zona cucina destinata al personale di negozi, uffici e altri ambienti lavorativi
• di beauty farm, alla clientela di hotel, motel e altri ambienti di tipo residenziale
• nei Bed&Breakfast (B&B)

Per servizi di catering ed applicazioni simili esclusa la vendita al dettaglio.

Questo elettrodomestico deve essere utilizzato unicamente per la conservazione degli alimenti; qualsiasi altro uso è considerato pericoloso e il produttore non è ritenuto responsabile per eventuali omissioni. Si consiglia anche di leggere con attenzione le condizioni di garanzia.

INFORMAZIONI DI SICUREZZA

Il frigorifero contiene un gas refrigerante (R600a: isobutene) e gas isolante (ciclopentano) con elevata compatibilità con l'ambiente. Tuttavia, questi gas sono infiammabili.

Si consiglia di rispettare le normative seguenti per evitare situazioni pericolose:

Prima di ogni intervento occorre disinserire l'alimentazione elettrica all'elettrodomestico.

• Il sistema di refrigerazione posizionato dietro e all'interno dell'elettrodomesticocontiene refrigerante. Pertanto, evitare di danneggiare i tubi.
• Se si rileva una perdita nel sistema di refrigerazione, non toccare la presa a muro e non usare fiamme libere. Aprire le finestre e aerare la stanza. Quindi, rivolgersi ad un centro di assistenza per richiedere la riparazione.
• Non utilizzare coltelli o oggetti acuminati per togliere il ghiaccio o la brina formatisi all'interno. Questi oggetti potrebbero danneggiare il circuito del refrigerante, e il gas potrebbe incendiarsi o provocare danni agli occhi.
• Non montare l'elettrodomestico in ambienti polverosi, in presen za di olio o umidità, non esporlo alla luce solare diretta e all'acqua.
• Non montare l'elettrodomestico vicino a stufe o materiali infiammabili.
  • Non usare prolunghe o adattatori.
• Non piegare troppo o avvolgere il cavo di alimentazione e non toccare la spina con le mani bagnate.
• Non danneggiare la spina e/o il cavo di alimentazione, si rischia di provocare elettrocuzioni o incendi.
• Si consiglia di mantenere pulita la spina: eventuali residui di sporco sulla spia possono provocare incendi.

- Non utilizzare dispositivi meccanici o simili per accelerare il processo di sbrinamento.

- Evitare assolutamente di utilizzare fiamme libere o attrezzature elettriche, quali stufe, pulitrici a vapore, candele, lampade ad olio e simili per accelerare la fase di sbrinamento.

- Non conservare o riporre spray infiammabili, quali ad esempio le vernici a spruzzo, in prossimità dell'elettrodomestico, in quanto si rischia di provocare esplosioni o incendi.

- Non usare apparecchi elettrici all'interno degli scomparti per la conservazione degli alimenti, se questi non sono del tipo raccomandato dal costruttore.

- Non riporre o conservare materiali infiammabili o altamente volatili, quali etere, petrolio, GPL, gas propano, lattine spray di aerosol, adesivi, alcool puro, ecc... Questi materiali possono provocare un'esplosione.

- No n riporre medicine o materiali per la ricerca nell'elettrodomestico. I materiali che richiedono un rigoroso controllo delle temperature di stoccaggio possono danneggiarsi o causare una reazione incontrollata potenzialmente pericolosa.

- Mantenere le aperture di ventilazione nel luogo in cui si trova l'elettrodomestico o nella struttura nella quale è incassato libere da qualsiasi ostruzione.

- Non collocare oggetti e/o contenitori con acqua all'interno nella parte superiore dell'elettrodomestico.

- Non effettuare riparazioni su questoelettrodomestico. Tutti gli interventi devono essere effettuati unicamente da personale qualificato.

- L'elettrodomestico può essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, oppure prive di esperienza e conoscenza, se supervisionate o istruite riguardo all'uso dell'elettrodomestico in sicurezza, e se comprendono i rischi che derivano dall'uso dello stesso.

- I bambini non devono giocare con l'elettrodomestico. La pulizia e la manutenzione da parte dell'utente non possono essere effettuate da bambini senza supervisione

- per gli apparecchi a libera installazione: «Apparecchio di refrigerazione non destinato ad essere utilizzato come apparecchio da incasso»

- per gli apparecchi senza uno scomparto a 4 stelle: «Apparecchio di refrigerazione non idoneo al congelamento di alimenti»;

SMALTIMENTO DELLE APPARECCHIATURE USATE

Questo elettrodomestico dispone di contrassagno ai sensi della direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). La direttiva RAEE riguarda le sostanze inquinanti (che possono causare conseguenze negative per fambiente) e i componenti principali (che possono essere riutilizzati). È importante che i RAEE siano soltoposti a trattamenti specifici in modo da togliere e smaltire in modo corretto gli inquinanti, nonché recuperare e niciare tutti i materiali. Spetta ai singoli individui garantire che i RAEE non diventino un problema a livello ambientale. Esistono alcune regole specifiche da rispettare:

- i RAEE non devono essere trattati come rifiuti domestici;

- i RAEE devono essere consegnati a specifici centri di raccolta gestiti dai comuni o da società autorizzate. In molti stati è disponibile anche un servizio di raccolta porta a porta per i RAEE.

In caso di acquisto di nuovi eletrodomestici, quelli vecchi possono essere affidati al venditore che li deve ritirare gratuitamente in numero corrispondente agli eletrodomestici acquistati, a condizione che i singoli eletrodomestici siano di tipo simile e con le stesse funzioni di quelli acquistati.

Conformità CE

Ce Apponendo il marchio legge a questo prodotto. su questo prodotto, confermiamo la conformità a tutti i requisiti di legge europei in materia di sicurezza, salute e tutela ambientale applicabili per

RISPARMIO ENERGIA

• Per un maggiore risparmio di energia, si consiglia di procedere come segue:
  • Installare l'elettrodomestico lontano da fonti di calore, al riparo dall'irradiazione diretta dei raggi solari e in un ambiente ben ventilato.
• Evitare di conservare alimenti caldi nel frigorifero per evitare di aumentare la temperatura interna provocando un funzionamento continuo del compressore.
• Non riempirlo eccessivamente in modo tale da garantire una corretta ventilazione dell'aria.
• Sbrinare l'elettrodomestico in presenza di ghiaccio (vedere SBRINAMENTO) per facilitare il trasferimento del freddo.
• In caso di mancanza di energia elettrica, si consiglia di lasciare chiusa la porta del frigorifero.
• Aprire o tenere aperte le porte dell'elettrodomestico il meno possibile.
• Evitare di regolare il termometro a temperature troppo fredda.
• Togliere la polvere presente nella parte posteriore dell'elettrodomestico (vedere PULIZIA).
• Audy Total no frost (con display sulla porta): rimuovere tutti i cestelli del comparto freezer;
• Total no frost (con interfaccia utente interna per il frigorifero e manopola per il freezer): rimuovere i cestelli del comparto freezer ma lasciare il cassetto inferiore al suo posto.
• Modello Frost free: rimuovere i cestelli del comparto freezer ma lasciare il cassetto inferiore al suo posto.
• Tutti i modelli statici normali: rimuovere tutti i cestelli del comparto freezer.

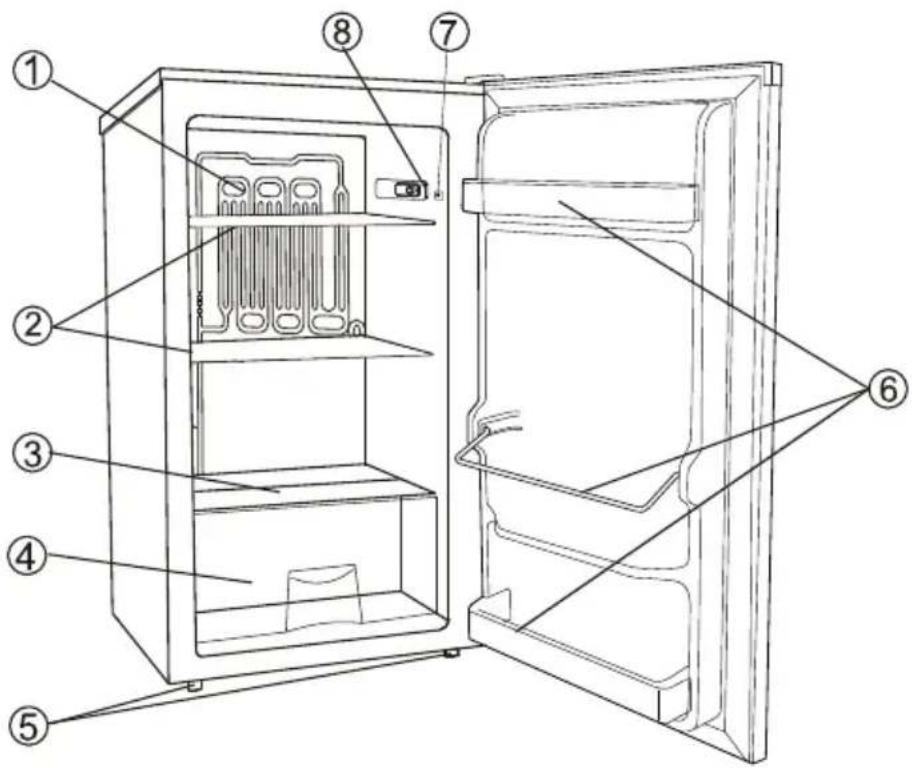

1. Componenti

COMPONENTI E CARATTERISTICHE

① Evaporatore
② Ripiani del comparto frigorifero
③ Copertura in vetro
④ Cassetto trasparente
⑤ Piedini livellatori
⑥ Ripiani portabottiglie
⑦ Interruttore porta
⑧ Manopola termostato

La configurazione che consente il maggiore risparmio energetico richiede il posizionamento di cassetti, vani alimenti e ripiani nel prodotto; fare riferimento alle immagini precedenti.

2. Installazione corretta

Ventilazione parete

E' necessario garantire una buona ventilazione intorno al frigorifero per disperdere facilmente il calore, assicurare una elevata efficienza di refrigerazione e un ridotto consumo di energia elettrica. A questo scopo è necessario avere uno spazio vuoto sufficiente intorno al frigorifero. La parte posteriore deve essere distante dalla parete almeno 100mm, le pareti laterali almeno 100mm e la parte superiore non meno di 200mm dal soffitto. Davanti è necessario assicurare uno spazio vuoto per aprire le porte a 160°.

Collegamento elettrico

Il frigorifero è alimentato da corrente alternata monofase (220-240)V\~/50Hz;230V\~/60Hz. Se le variazioni di voltaggio nella zona sono così elevate da eccedere questo limite, per sicurezza applicare al frigorifero un regolatore di voltaggio automatico. Il frigorifero deve avere una spina speciale diversa da quella degli elettrodomestici normali. La spina deve avere la presa a terra.

Cavo di alimentazione

Il cavo di alimentazione non dovrebbe essere né allungato né arrotolato durante il funzionamento. Inoltre è vietato tenere il filo a stretto contatto con il compressore sul lato posteriore del frigorifero, poiché durante il funzionamento la temperatura di superficie è abbastanza elevata. Un contatto potrebbe danneggiare l'isolamento o causare un'interruzione di energia elettrica.

Protezione contro l'umidità

Evitare di installare il frigorifero in un luogo molto umido per ridurre al minimo la possibilità di ruggine delle sue parti metalliche. Non gettare acqua direttamente sul frigorifero, altrimenti potrebbe verificarsi una diminuzione di isolamento e interruzione di corrente.

Protezione dal calore

Il frigorifero non deve essere collocato nelle vicinanze di fonti di calore o direttamente al sole.

Sistemazione stabile

Il pavimento deve essere in piano e solido. Il frigorifero non può essere posto su materiale morbido come espanso, ecc. Se il frigorifero non è in piano, regolare le viti. Il frigorifero non dovrebbe essere posto vicino a cose che possono provocare echi.

Posizionamento lontano da pericoli

E' sconsigliabile porre il frigorifero vicino a sostanze volatili o combustibili come gas, benzina, alcool, vernici o acetato di amile, ecc. Questi materiali non possono essere conservati in frigorifero.

Movimentazione

Durante le fasi di installazione o in caso di spostamento, il frigorifero non può essere posto orizzontalmente, inclinato di più di 45 gradi o messo al contrario.

3. Precauzioni

L'acqua contenuta negli alimenti o presente nell'aria introdotta dall'esterno con l'apertura delle porte può formare uno strato di ghiaccio all'interno, causando una perdita di forza di raffreddamento del frigorifero; quando il ghiaccio raggiunge lo spessore di oltre 2 mm è necessario sbrinare.

Lo sbrinamento del congelatore è un'operazione manuale. Prima di scongelare, togliere gli alimenti, il vassoio del ghiaccio e il ripiano e metterli temporaneamente in un luogo freddo, poi posizionare il termostato sullo "0" (il compressore interromperà il funzionamento) e lasciare la porta aperta fino a quando il ghiaccio e la brina di scioglieranno depositandosi sul vassoio di scarico inferiore del congelatore. Togliere il vassoio ed eliminare con attenzione l'acqua. Qualora si volesse accelerare lo sbrinamento, è possibile mettere una ciotola di acqua calda (circa a 50 C) nel comparto congelatore. Assicurarsi poi di rimettere la manopola del termostato nella posizione originale dopo lo sbrinamento.

E' sconsigliabile scaldare il comparto congelatore direttamente con acqua calda o con un phon durante la fase di sbrinamento per impedire la deformazione del comparto interno.

E' anche sconsigliabile raschiare il ghiaccio e la brina o separare gli alimenti dai contenitori congelati assieme agli alimenti con oggetti affiliati o di legno per non danneggiare il comparto interno o la superficie dell'evaporatore.

Se il cavo di alimentazione dell'elettrodomestico è danneggiato, deve essere sostituito solo da un Centro di Assistenza autorizzato dal produttore in quanto sono necessarie attrezzature speciali.

Posizionare diversi alimenti in diversi scomparti secondo la tabella sottostante

Vani frigoriferi	Tipo di alimento
Porta o balconi del vano frigorifero	•Alimenti con conservanti naturali, come marmellate, succhi di frutta, bevande, condimenti.•Non conservare alimenti deperibili.
Cassetto crisper (cassetto insalata)	•Frutta, erbe e verdura devono essere collocati separatamente nel contenitore più fresco.•Non conservare banane, cipolle, patate, aglio in frigorifero.
Ripiano frigorifero - centrale	•Prodotti lattiero-caseari, uova
Ripiano frigorifero - top	•Alimenti che non necessitano di cottura, come cibi pronti da mangiare, salumi, avanzi.

• Si consiglia di impostare la temperatura a 4°C nel vano frigorifero e, se possibile, a -18°C nel vano freezer.
• Per la maggior parte delle categorie di alimenti, il tempo di conservazione più lungo nel vano frigorifero si ottiene con temperature più fredde. Poiché alcuni prodotti particolari (come frutta e verdura fresca) possono essere danneggiati da temperature più fredde, si consiglia di conservarli nei cassetti verdura, quando presenti. Se non sono presenti, mantenere un'impostazione media del termostato.
• Per gli alimenti surgelati, fare riferimento al tempo di conservazione scritto sulla confezione degli alimenti. Questo tempo di conservazione si ottiene quando l'impostazione rispetta le temperature di riferimento del vano (una stella -6°C, due stelle -12°C, tre stelle -18°C).

Consigli per l impostazione della temperatura

Consigli per l'impostazione della temperatura
Temperatura ambiente	Vano Congelatore*	Vano Frigorifero
Estate	/
		Impostato su *number*·2~3
Normale	/
		Impostato su *number*·2~3
Inverno	/
		Impostato su *number*1~2

• Le informazioni di cui sopra forniscono agli utenti consigli sull'impostazione della temperatura

—temperata estesa (SN): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 10 °C e 32 °C»;

—Temperata (N): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 32 °C»;—Subtropicale (ST): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 38 °C»;—Tropicale (T): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 43 °C»;

4.Sostituzione della porta reversibile

Inversione del senso di apertura dello sportello

Utensili necessari: cacciavite Phillips, cacciavite a lama e chiave esagonale

• Accertarsi che l'unità sia vuota e scollegata dalla rete elettrica.
• Regolare i due piedini di livellamento nella posizione più alta.
• Per smontare lo sportello occorre inclinare l'unità all'indietro. Durante la procedura di inversione del senso di apertura dello sportello, l'unità deve rimanere appoggiata a una superficie solida e non scivolosa.

• Riporre tutti i componenti smontati per riutilizzarli per il rimontaggio dello sportello.
  • Non ribaltare l'unità perché l'impianto refrigerante potrebbe danneggiarsi.
  • La procedura di montaggio richiede due persone.

• Inclinare lievemente l'unità verso la parte posteriore e mantenerla inclinata con un sostegno sicuro. Per inclinare l'unità durante la procedura di inversione del senso di apertura dello sportello occorrono due persone.

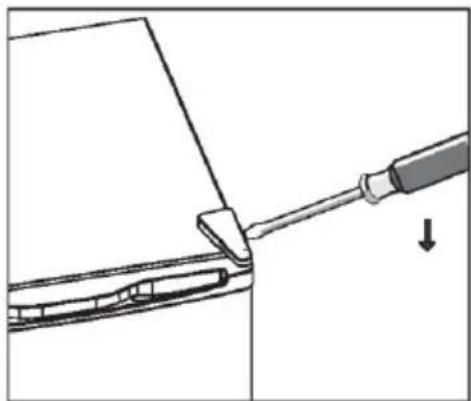

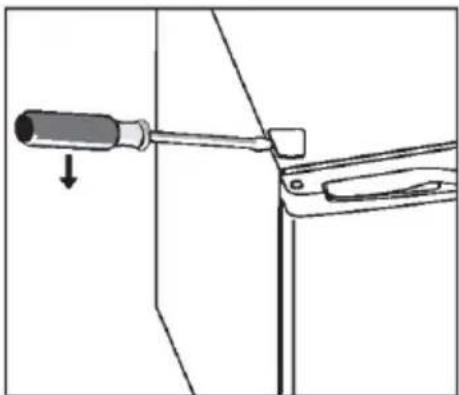

1. Togliere il coperchio della cerniera superiore destra.

4. Sostituzione della porta reversibile

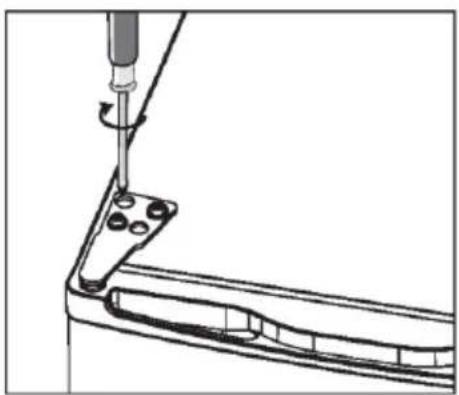

1. Svitare le viti. Togliere il supporto della cerniera.

1. Togliere il coperchio della vite superiore sinistra.

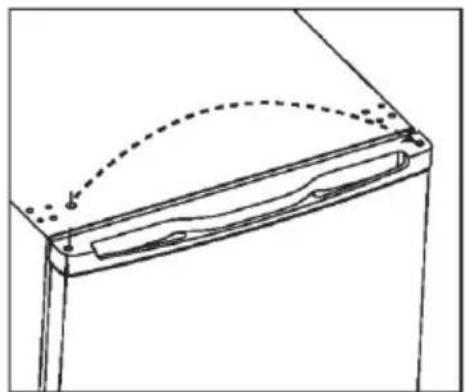

1. Spostare il coperchio dal lato sinistro al lato destro. Sollevare lo sportello e collocarlo su una superficie imbottita per evitare di graffiarlo.

1. Rimuovere le viti e la cerniera inferiore. Rimuovere i piedini regolabili da entrambi i lati.

4. Sostituzione della porta reversibile

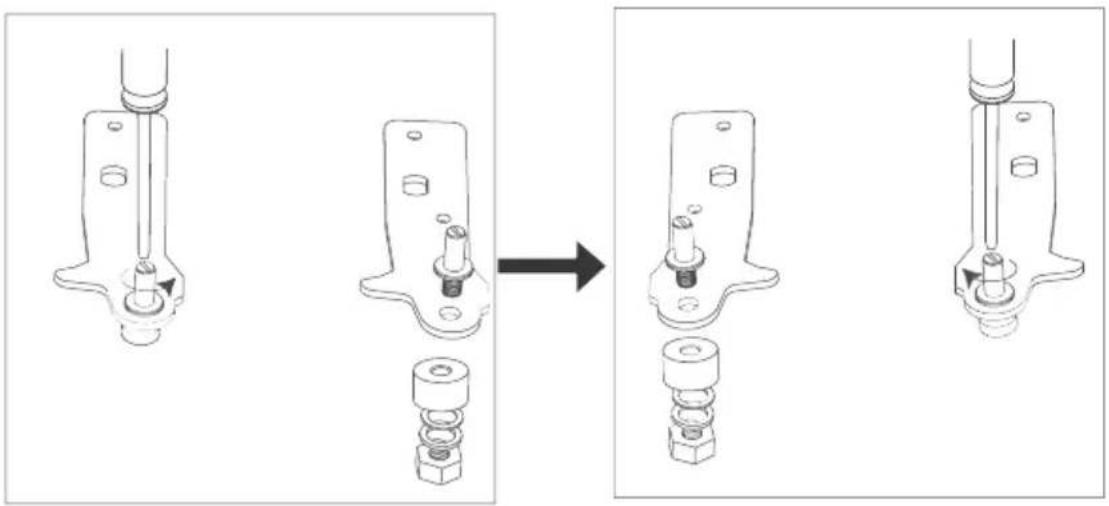

1. Svitare e rimuovere il perno della cerniera inferiore, capovolgere il supporto e rimontarlo.

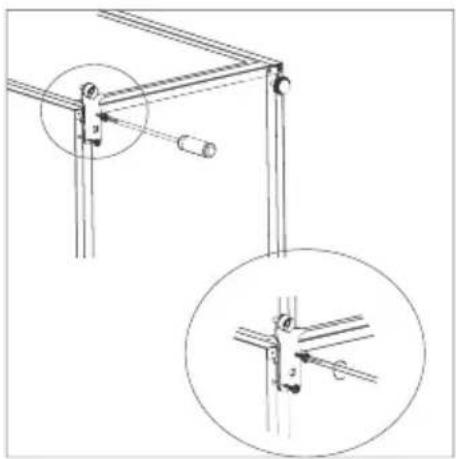

1. Rimontare il supporto applicando il perno della cerniera inferiore. Rimontare entrambi i piedini regolabili.

1. Ricollocare lo sportello nel senso giusto. Prima di fissare definitivamente la cerniera superiore, accertarsi che lo sportello sia allineato orizzontalmente e verticalmente, in modo che le guarnizioni si chiudano perfettamente su tutti i lati.

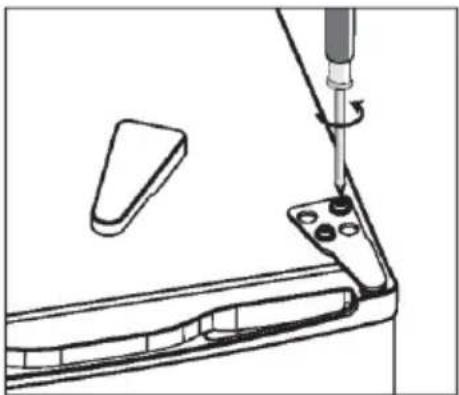

2. Inserire il supporto della cerniera e avvitarlo sulla parte superiore dell'unità.

3. Stringerlo con una chiave, se necesario.

4.Sostituzione della porta reversibile

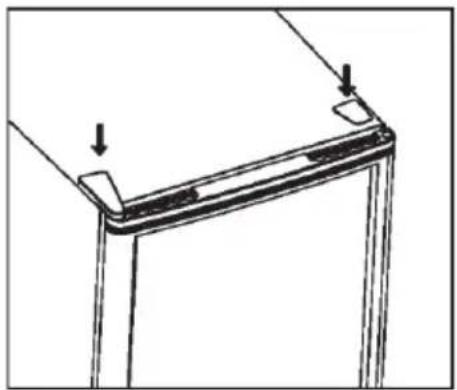

1. Rimontare il coperchio della cerniera e il coperchio della vite.

1. Prima di fissare definitivamente la cerniera inferiore, chiudere lo sportello e accertarsi che sia allineato orizzontalmente e verticalmente, in modo che le guarnizioni si chiudano perfettamente su tutti i lati. Regolare nuovamente i piedini di livellamento, se necessario.

E' necessario eseguire interventi di pulizia e manutenzione una volta al mese. Durante queste operazioni disinserire la spina dall'impianto elettrico.

Pulire la superficie interna ed esterna del frigorifero e gli accessori con un panno umido. In caso di sporco persistente, usare detergente neutro, risciacquare poi con acqua ed asciugare con un panno pulito. Dopo questa operazione si raccomanda di usare una piccola quantità di detergente per vetri e pulire la superficie del frigorifero con un panno in flanella.

Per la pulizia non usare acqua calda, diluenti, benzina, alcool, cherosene, detersivo, pulitori, detergenti alcalini, acidi, panni chimici, ecc. in modo da non danneggiare il rivestimento laccato e la plastica. Non gettare direttamente acqua sul frigorifero, altrimenti questo potrebbe causare ruggine o indebolire l'isolamento.

Fare manutenzione anche alle guarnizioni in gomma. Devono sempre essere pulite.

Se le parti in plastica nel frigorifero rimangono a contatto per lungo tempo con olio (vegetale o animale), potrebbero danneggiarsi facilmente e rompersi. Il vassoio di scarico si sporca molto facilmente se non viene pulito regolarmente, causando cattivi odori. Pulire regolarmente questa vaschetta.

6. Ricerca guasti

1. Il frigorifero non funziona

Controllare una eventuale mancanza di corrente.

Controllare che la spina sia inserita nella presa.

Controllare che il fusibile non sia bruciato.

1. Il frigorifero raffredda eccessivamente

Il termostato è stato impostato ad una temperatura troppo elevata.

Se vengono collocati alimenti contenenti molta umidità direttamente sotto le uscite di aria fredda, questi congeleranno facilmente. Questo non è indice di malfunzionamento.

1. Il frigorifero non raffredda a sufficienza.

Gli alimenti possono essere stati collocati troppo vicino gli uni agli altri bloccando il flusso dell'aria fredda.

Sono stati introdotti nel frigorifero troppi alimenti o cibi caldi, oppure la porta non è stata chiusa correttamente.

Le guarnizioni della porta possono essere danneggiate.

La ventilazione potrebbe avere dei problemi

Ci potrebbe essere poco spazio tra frigorifero, le pareti laterali e il soffitto.

La manopola del termostato non è stata regolata in modo corretto

1. L'acqua di sbrinamento fuoriesce dal frigorifero sul pavimento

Controllare che il tubo e il foro di scarico non siano bloccati.

Controllare che il vassoio di scarico sia posizionato in modo corretto.

1. Presenza di condensa all'esterno. E' possibile la formazione di condensa all'esterno quando l'umidità è elevata ad esempio durante una stagione particolarmente umida. E' lo stessa formazione di condensa che si verifica quando ad esempio viene versata dell'acqua fredda in un bicchiere. In ogni caso non è indice di malfunzionamento, togliere la condensa con un panno asciutto.

2. Rumore di acqua che scorre

Un rumore simile ad acqua che scorre è il defluire del liquido refrigerante. Non è indice di malfunzionamento.

1. Il pannello laterale del comparto si scalda

Il pannello laterale del comparto si scalda quando la porta viene aperta o chiusa frequentemente, quando l'unità si avvia e quando lavora in estate con temperature elevate all'esterno. In questi casi non toccare il pannello, questo è il risultato dalla dissipazione del caldo dall'interno del comparto e non è indice di malfunzionamento.

7. Dati tecnici

*1 dati tecnici sono riportati sulla targhetta posta sul lato posteriore del frigorifero.
*| dati sono soggetti a variazioni senza preavviso.

GARANZIA

La garanzia minima è: 2 anni per i Paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria, la Tunisia nessuna garanzia legale richiesta.

DISPONIBILITA' DEI RICAMBI

termostati, sensori di temperatura, schede a circuiti stampati e sorgenti luminose sono disponibili per un periodo minimo di sette anni dall'immissione sul mercato dell'ultima unità del modello;

maniglie e cerniere delle porte, vassoi e cesti sono disponibili per un periodo minimo di sette anni e guarnizioni delle porte per un periodo minimo di dieci anni dall'immissione sul mercato dell'ultima unità del modello;

Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europa.eu/ o eseguire la scansione del QR sull'etichetta energetica fornita con l'apparecchio

Per contattare l'assistenza tecnica, visitare il nostro sito Web: https://corporate.haier-europe.com/en/. Nella sezione "websites", scegli la marca del tuo prodotto e il tuo paese.

Verrai reindirizzato al sito specifico dove potrai trovare il numero di telefono e il modulo per contattare l'assistenza tecnica.

Parte Più Fredda Del Frigorifero

Il simbolo sottostante indica la posizione dell'area più fredda del frigorifero. Quest'area è indicata in alto e vicino alla ventola dal simbolo o dal ripiano posizionato alla stessa altezza.

Per garantire la temperatura in questa zona, assicurarsi che la posizione di questo ripiano non venga cambiata.

INSTALLAZIONE DELL'INDICATORE DI TEMPERATURA

Per poter effettuare un'impostazione corretta, il frigorifero è dotato di un indicatore di temperatura che monitora la temperatura media nella parte più fredda. AVVERTENZA: questo indicatore

è destinato esclusivamente all'uso con il frigorifero. Assicurarsi di non utilizzarlo in un frigorifero diverso (l'area più fredda sarà differente) o per qualsiasi altro scopo.

Controllo della temperatura nella zona più fredda. Una volta installato l'indicatore di temperatura,

è possibile controllare periodicamente che la temperatura nella zona più fredda sia corretta.

Se necessario, regolare il termostato di conseguenza come descritto sopra. La temperatura all'interno del frigorifero è influenzata da diversi fattori, come la temperatura ambiente, la quantità di cibo conservato e la frequenza con cui viene aperta la porta.

Tenere in considerazione questi fattori quando si imposta la temperatura.

Per garantire che il cibo nel frigorifero sia ben conservato, specialmente nella parte più fredda, assicurarsi che l'indicatore della temperatura mostri "OK".

OK

Se “OK” non viene visualizzato, significa che la temperatura in quella parte è troppo elevata. Impostare il termostato su una posizione più alta. Attendere almeno 12 ore prima di regolare nuovamente il termostato. Dopo aver inserito alimenti freschi all'interno dell'elettrodomestico

o dopo ripetute (o prolungate) aperture della porta, è normale che l'indicazione "OK" non venga visualizzata sull'indicatore.
