MANUALE UTENTE FIE 53 K.B IX TD INDESIT

Collegamento elettrico

Targhetto caratteristiche

Descrizione dell'apparecchio, 4

Vista d'insieme

Pannello di controllo

Avvio eutilizzo,5

Avviare ilorno

Programmi, 6-7

Programmi di cottura

Consigli pratici di cottura

Tabella cottura

Il programmatore di cottura elettronico, 8

Precauzioni e consigli, 9

Sicurezza generale

Smaltimento

Risparmiare rispettare l'ambiente

Manutenzione e cura, 10

Escludere la corrente elettrica

Pulire l'apparecchio

Pulire la porta

Sostituire la lampadina

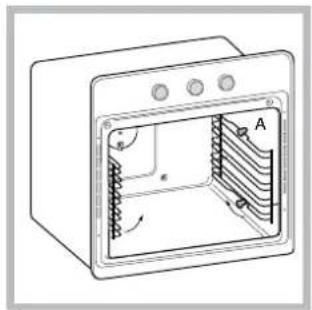

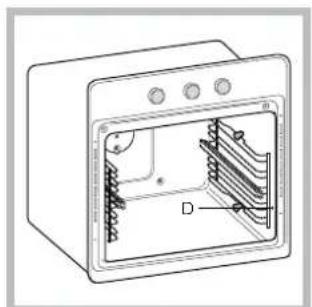

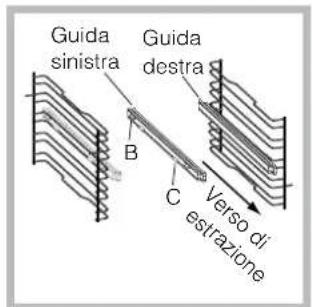

Montaggio del Kit Guide Scorrevoli

Assistenza, 11

Assistenza attiva 7 giorni su 7

Installazione

IT

I'importante conservare甚么 libretto per poterlo consultare in ogni momento. In caso di vendita, d cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi averimenti.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

Gli imballaggi non sono glucattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consiglio).

! L'installazione va effettuata secondo questo istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persona, animali o cose.

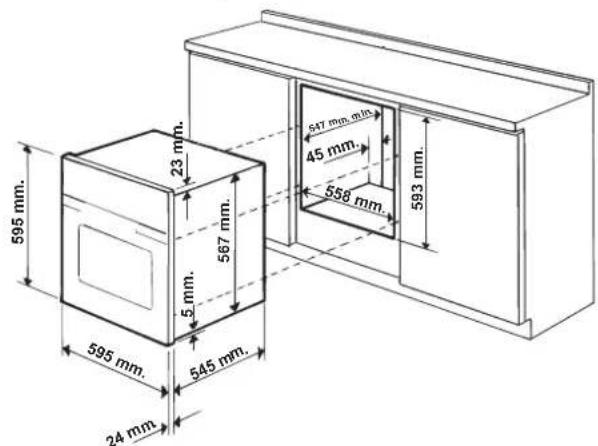

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

i pannelli adiacenti il forno devono essere di materiale resistente al calore;
- nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100^
per l'incasso del forno, sua nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile delve avere le seguenti dimensioni:

! Una volta incassato l'apparecchio non debbono essere possibili contatti con le parti elettriche.
Le dichiarazioni di consumo indicate in targhetto caratteristiche sono state misurate con quello tipo di installmente.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriore del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

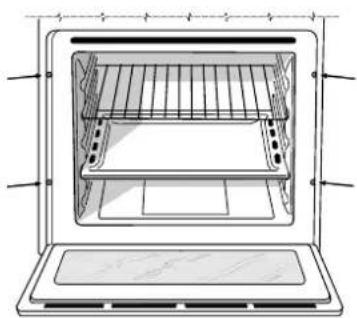

Centraggio e fissaggio

Per fissare l'apparecchio al mobile: après la porta del forno e avvitare 4 viti a legno nei 4 forn i posti sulla cornice perimetrale.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte perché l'aiuto di quale utensile.

Collegamento elettrico

I forn di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche (vedi除去).

Montaggio del cavo di alimentazione

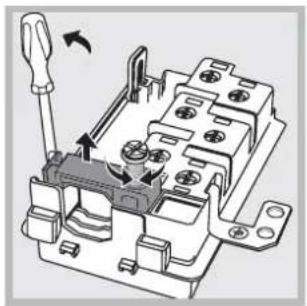

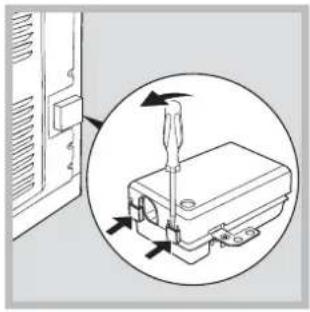

1. Aprire la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura).

1. Svitare la vite del serracavo e toglierlo facendo leva con un cacciavite (vedi figura).

2. Togliere le viti dei contatti L-N- e poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) GialloVerde (12)

Allaccimento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il caricoindicato nella targhetta caratteristiche (vedi a bianco).

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interrottore onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperatura ambiente.

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostarare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche (vedi除去);

• la tensione di alimentazione sua compresa nei valori nella targhetta caratteristiche (vedi sotto);

• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere disponibile raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina agli responsabilità qualora QUESTe norme non vengano rispetto.

TARGHETTA CARATTERISTICHE
Dimensioni	larghezza cm 43,5altezza cm 32profondità cm 40
Volume	It. 56
Collegamenti elettrici	tensione a 220-230V ~ 50/60Hz o 50Hz (vedi targhetta caratteristiche) potenza massima assorbita 2250W
ENERGY LABEL	Direttiva 2002/40/CE sull'etichetta dei forni elettrici.Norma EN 50304Modelli con ventilazione di raffreddamento: Consumo energia convezione Naturale - funzione di riscaldamento: Tradizionale; Consumo energia dichiarazione Classe convenzione Forzata - funzione di riscaldamento: Multicottura.Modellli senza ventilazione di raffreddamento: Consumo energia convezione Forzata - funzione di riscaldamento: Multicottura; Consumo energia dichiarazione Classe convenzione Naturale - funzione di riscaldamento: Tradizionale.
CE	Questa apparecchiatura è conforme alle seguenti Diretive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 89/336/CEE del 03/05/89 (Compatible Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. 2002/96/CE

Descrizione dell'apparecchio

IT

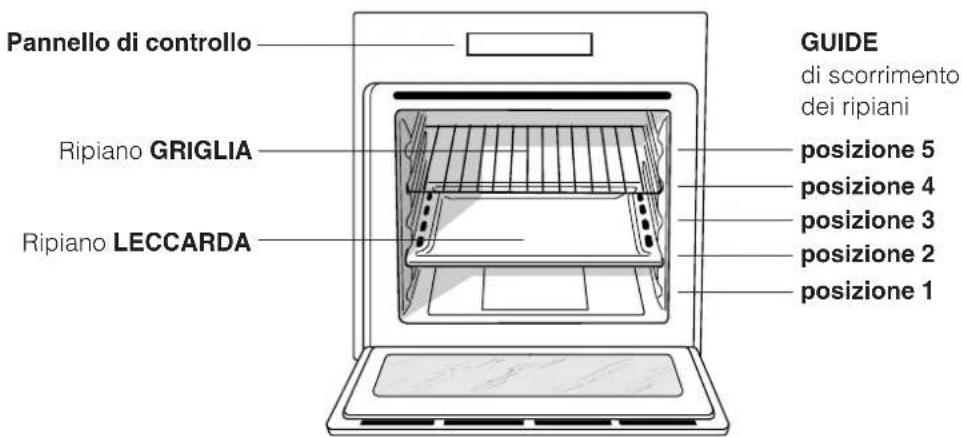

Vista d'insieme

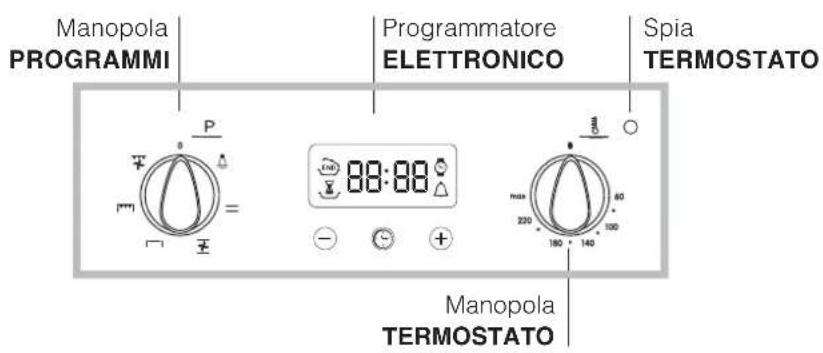

Pannello di controllo

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno

e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere ilorno.

Avviare ilorno

1. Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.
2. Scegliere la temperatura ruotando la manopola TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (vedi Programmi).
3. La spia TERMOSTATO accesa indica la fase di riscaldamento fino alla temperatura impostata.

4. Durante la cottura è sempre possible:

5. modificare il programma di cottura agenda sulla manopola PROGRAMMI;

6. modificare la temperatura agenda sulla manopola TERMOSTATO;
7. interrompere la cottura riportando la manopola PROGRAMMI in posizione "0".

! Non appoggiare mai oggetti sul fondo delorno perché si rischiano danni allo smalto.

! Porre sempre i recipienti di cottura sulla griglia in dotazione.

Ventilazione di raffreddamento

Per ottener una riduzione delle temperature esterne, alcuni modelli sono dotati di una ventola di raffreddamento. Questa genera un getto d'aria che esce tra il pannello di controllo e la porta delorno.

!A fine cottura la ventola rimane attiva finché il fornon non è sufficientemente freddo.

Luce del forn

Si accende selezionando con la manopola PROGRAMMI. Rimane accesa quando si seleziona un programma di cottura.

Programmi di cottura

! Per tutti i programmi è impostabile una temperatura tra 60^ e MAX, tranne:

• GRILL (si consiglia di impostare solo su MAX);
• GRATIN (si consiglia di non superare la temperature di 200^ ).

Programma FORNO TRADIZIONALE

Si attivano i due elementi riscaldanti inferiore e superiore. Con但这a cottura tradizionale è meglio utilizzato un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura.

Programma MULTICOTTURA

Si attivano tutti gli elementi riscaldanti (superiore e inferiore) ed entra in funzione la ventola. Poiché il calore è costante in tutto ilorno, l'aria cuoce e rosola il cibo in modo uniforme. É possible utilizzato fino a un massimo di due ripiani contemporaneamente.

Programma FORNO SOPRA

Si accende l'elemento riscaldante superiore. Questa funzione cui esere utilizzata per ritocchi di cottura.

Programma GRILL

Si accende l'elemento riscaldante superiore. La temperature assai elevata e diretta del grill consente la immediata rosolatura superficieale dei cibi che, ostacolando la fuoriuscita dei liquidi, li mantiene più teneri internamente. La cottura al grill è particolarmente consigliata per quei piatti che necessitano elevata temperatura superficieale: bistecche di vitello e manzo, entrecôte, fileto, hamburger etc... Alcuni esempi di utilizzo sono riportati al paragrafo "Consigli pratici per la cottura". Effettuare le cotture con la porta delorno chiusa.

Programma GRATIN

Si attiva l'elemento riscaldante superiore ed entra in funzione la ventola. Unisce all'irradiazione termica unidirezionale, la circolazione forzata dell'aria all'interno del forno. Ciò impedisce la bruciatura superficieale degli alimenti augmentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa.

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzato le posizioni dei ripiani 1 e 5: sono investite direttamente dall'aria calda, che potrebbe provocare bruciature sui cibi delicati.
! Nelle cotture GRILL e GRATIN, disporre la leccarda in posizione 1 per raccogliere i residi di cottura (sughi e/o grassi).

MULTICOTTURA

Utilizzare le posizioni dei ripiani 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.
- Disporre la leccarda in basso e la griglia in alto.

GRILL

• Inserire la griglia in posizione 3 o 4, disponendo gli alimenti al centro della griglia.
• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non restsa costamente accesa: il suo funzionamento è controllato da un termostato.

PIZZA

• Per una buona cottura della pizza utilizzate il programma MULTICOTTURA.
• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficoltà si ottiene una pizza croccante.
• Nel caso di Puzzle molto farcite è consigliabile. insere la mozzarella a meta cottura.

Tabella cottura

Programmi	Alimenti	Peso(Kg)	Posizione dei ripiani	Preriscaldamento(minuti)	Temperatura consigliata	Durata cottura(minuti)
FornoTradizione	Anatra	1	3	15	200	65-75
	Arrostodi vitello o manzo	1	3	15	200	70-75
	Arrostodi maiale	1	3	15	200	70-80
	Biscotti (di frolla)	-	3	15	180	15-20
	Crostate	1	3	15	180	30-35
Multicottura	Pizza (su 2 ripiani)	1	2 e 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Agnello	1	2	10	180	40-45
	Pollo arrosto + patate	1+1	2 e 4	15	200	60-70
	Sgombro	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Bignò (su 2 ripiani)	0.5	2 e 4	10	190	20-25
	Biscotti(su 2 ripiani)	0.5	2 e 4	10	180	10-15
	Pan di spagna (su 1 ripiano)	0.5	2	10	170	15-20
	Pan di spagna (su 2 ripiani)	1	2 e 4	10	170	20-25
	Torte salute	1.5	3	15	200	25-30
Forno Sopra	Ritocchi di cottura	-	3/4	15	220	-
Grill	Sogliole e seppie	1	4	5	Max	8-10
	Spiedini di calamari e gamberi	1	4	5	Max	6-8
	Fileto di merluzzo	1	4	5	Max	10
	Verdure allagriglia	1	3/4	5	Max	10-15
	Bistecca di vitello	1	4	5	Max	15-20
	Cotolette	1	4	5	Max	15-20
	Hamburger	1	4	5	Max	7-10
	Sgombri	1	4	5	Max	15-20
	Toast	n.° 4	4	5	Max	2-3
Gratin	Pollo alla griglia	1.5	2	5	200	55-60
	Seppie	1.5	2	5	200	30-35

IT

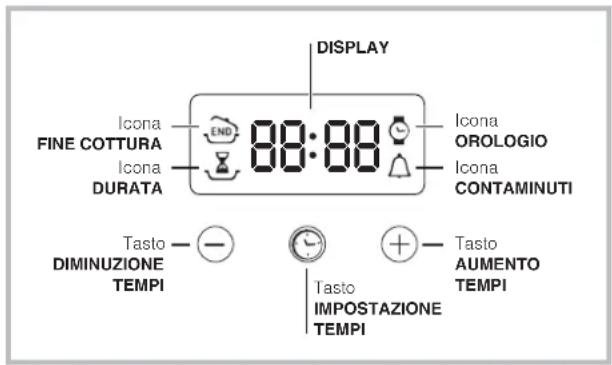

Il programmatore di cottura elettronico

IT

Impostare l'orologio

! Si può impostare sia quando il forno è spento che quando è acceso, ma non si è programmata la fine di una cottura.

Dopo l'allacciamento alla rete elettrica o dopo un

black-out, l'icona e i quattro digit numerici sul DISPLAY lampeggiano.

1. Premere piu volte il tasting finché non
   lampeggiano l'icona e i quattro digit numerici sul DISPLAY;
2. con i tasti "+" e "-regolare l'ora; se si tengono premuti, i numeri scorrono più velocamente per facilitare l'impostazione.
3. attendere 10 sec oppure premere nuovamente il tasto © per fissare l'impostazione.

Impostare il contaminuti

! Questa funzione non interrompe la cottura e prescinde dall'utilizzo del forno; permette solo di azionare il segnale acustico allo scadere dei minuti impostati.

1. Premere piu volte il tastingo finché non
   lampeggiano l'icona e i tre digit numerici sul DISPLAY;
2. con i tasti "+" e "-" regolare il tempo desiderato; se si tengono premuti, i numero scorrono più velocemente per facilitare l'impostazione.
3. attendere 10 sec oppure premere nuovamente il tasto per fissare l'impostazione.
   Seguirà la visualizzazione del conto alla rovescia al termine del quale si azionera il segnale acustico.

Programmare la cottura

! La programmazione è possibile solo dopo aver selezionato un programma di cottura.

Programmare la durata di cottura

1. Premere più volte il tasto finché non lampeggiano l'icona e i tre digit numerici sul DISPLAY;
2. con i tasti "+" e "- regolare la durata desiderata; se si tengono premuti, i numero scorrono più velocamente per facilitare l'impostazione.
3. attendere 10 sec oppure premere nuovamente il tasto per fissare l'impostazione.
4. a tempo scaduto, sul DISPLAY compare la scritta END, ilorno termina la cottura e viene emesso un segnale acustico.
5. Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arrresta automaticamente alle 10:15.

Programmare la fine di una cottura

! La programmazione della fine di una cottura è possibile solo dopo aver impostato una durata di cottura.

1. Seguire la procedura da 1 a 3 descrietta per la durata;
2. poi premere il tasto finché non lampeggiano l'icona e i quattro digit numerici sul DISPLAY;
3. con i tasti "+" e "-" regolare l'ora di fine cottura desiderata; se si tengono premuti i numeri, scorrono più velocemente per facilitare l'impostazione.
4. attendere 10 sec oppure premere nuovamente il tasto © per fissare l'impostazione.
5. a tempo scaduto, sul DISPLAY compare la scritta END, il forno termina la cottura e viene emesso un segnale acustico.

Le icone e accese segnalano che è stata effettuata una programmazione. Sul DISPLAY vengono visualizzate alternativamente l'ora di fine cottura e la durata.

Annulare una programmazione

Per annullare una programmazione:

• premere il tasto finché non lampeggia l'icona dell'impostazione da annullare e i digit sul display. Premere il tasto "-" finché sul display non compaiano le cifre 00:00.
• tenere premuti contemporaneamente i tasti "+"e "-"; in quello modo si annullano tutte le programmazioni effettuate contaminuti compreso.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
  L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
• Per movimentare l'apparecchio servirsi sempre delle apposite maniglie poste sui fianchi delorno.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in quello libretto.
• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno divertano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Impugnare la maniglia di aperture della porta al centro: ai lati potrebbe essere calda.
• Utilizzare sempreGUanti da forno per inserire o estrarre recipienti.
  Non rivestire il fondo delorno con fogli di alluminio.
  Non riporre materiale infiammabile nel forno: se l'apparecchio vieneMESSONO inavvertamente in funzione potrebbe incendiari.
• Assicurarsi sempre che le manopole siano nella posizione “ ”/“O” quando l'apparecchio non è utilizzato.
  Non staccare la spina alla presa della corrente tirando il cavo, pensi afferrando la spina.

Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.
- In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
Non appoggiare oggetti pesanti sulla porta del forno aperta.
- Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
Evitare che i bambini giochino con l'apparecchio.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Azionando ilorno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.
• Si raccomanda di effettuare sempre le cotture al GRILL e GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

Manutenzione e cura

IT

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondamente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
  L'interno del forno va pulito preferibilmente agli volta dopo l'uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
  Gli accessori possono essere lavati come normali stoviglie,anche in lavastoviglie ad eccezione delle guide scorrevoli.

! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

Pulire la porta

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affiliati che possono graffiare la superficie e causare la frantumazione del vetro. Per una pulizia più accurata è possible smontare la porta del forno:

1. après completeness la porta (vedi figura);
2. alzare e ruotare le levette poste sulle due cerniere (vedi figura);

1. afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di se extraendola dalle cerniere (vedi figura). Rimontare la porta seguendo il procedimento in senso contrario.

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più

vicino (vedi Assistenza). É consigiliable non usare il forno fino all'avvenuta riparazione.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del forno:

1. Svitare il coperchio in vetro del portalampada.
2. Svitare la lampadina e sostituirla con una analoga: potenza

25 W, attacco E 14.

1. Rimontare il coperchio (vedi figura).

Montaggio del Kit Guide Scorrevoli

Per montare le guide scorrevoli:

1. Togliere i due telai estraendoli dai distanzieri A (vedi figura).

1. Scegliere il ripiano in cui insere la guida scorrevole. Facendo attenzione al verso di estrazione della guida stessa, posizionale sul telaio prima l'incastro B e poi l'incastro C.

1. Fissare i due telai con le guide montate negli apposti fori posti sulle pareti delorno (vedi figura). I fori per il telaio sinistro sono posizionati in alto, perché i fori per quello destro sono in basso.

2. Infine incastrare i telai sui distanzieri A.

! Non insere le guide scorrevoli alla posizione 5.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;
• Il modello della macchina (Mod.)
• Il numero di series (S/N)

Queste ultime informazioni si trovano sulla targhetto caratteristiche posta sull'apparecchio

Assistenza attiva 7 giorni su 7

ASSISTENZA RICAMBI ACCESSORI 199.199.199

NUMERO UNICO

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completinga disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

E attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. delle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaore Telefonico; per maggiori informazioni consultare il situ www.indesit.com.

Italiano, 1

English,12

Français, 22

Espanol, 32 Portugues, 42

Nederlands, 52

Deutsch, 62

FI 53 KC.B
FI 53 KC.B IX
FIE 53 K.B IX TD

Contents

Installation, 13-14

Positioning

! Per tutti i programmi è impostabile una temperatura tra 60^ e MAX, tranne:

• Per una Buona cottura della pizza utilizzate il programma MULTICOTTURA.
• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con elorno.

! Per tutti i programmi è impostabile una temperatura tra 60^ e MAX, tranne:
