TGI2 110 - Congelatore TEKA - Manuale utente e istruzioni gratuiti

Marchio	Teka
Modello	TGI2 110
Tipo di prodotto	Congelatore
Numero di pagine del manuale	193
Durata	10 anni
Dimensioni (stimate)	Circa 85 x 60 x 60 cm (altezza x larghezza x profondità)
Peso (stimato)	Circa 30-40 kg
Alimentazione elettrica	220-240 V ~ 50 Hz, presa con messa a terra
Refrigerante	R600a (infiammabile) o R134a secondo la targhetta
Funzioni principali	Congelamento rapido, termostato regolabile, spie luminose (verde, arancione, rosso)
Spia verde	Si accende quando l'apparecchio è sotto tensione
Spia arancione	Si accende in modalità congelamento rapido
Spia rossa	Si accende se la temperatura è troppo alta, porta aperta o sovraccarico
Capacità di congelamento	Non specificata, ma scomparto congelamento rapido incluso
Illuminazione interna	Si accende all'apertura della porta
Reversibilità delle porte	Sì, procedura illustrata nel manuale
Pulizia consigliata	Acqua tiepida e bicarbonato di sodio; evitare prodotti abrasivi
Sbrinamento	Semiautomatico (ciclo regolare)
Temperatura ambiente min.	10 °C
Distanza di sicurezza dalle pareti	Almeno 5 cm dal soffitto e dalla parete
Distanza tra due apparecchi	Almeno 8 cm
Pressione dell'acqua (se dispenser)	Non applicabile (nessun dispenser)
Sicurezza bambini	Chiave fuori portata, sorveglianza necessaria
Ricambi disponibili	Sì, per 10 anni dopo l'acquisto
Smaltimento	Raccolta differenziata RAEE, non gettare nei rifiuti domestici

Domande frequenti - TGI2 110 TEKA

Cosa significano le spie luminose sul pannello di controllo?

La spia verde indica che l'apparecchio è sotto tensione. La spia arancione si accende quando la funzione congelamento rapido è attivata. La spia rossa si accende in caso di temperatura troppo alta, porta lasciata aperta o sovraccarico.

Come attivare il congelamento rapido?

Premere il tasto di congelamento rapido (situato sul pannello). La spia arancione si accende e il compressore funziona in continuo per congelare rapidamente gli alimenti freschi. Disattivare la funzione una volta terminato il congelamento.

Cosa fare se la spia rossa rimane accesa?

Verificare che la porta sia ben chiusa, che non ci sia sovraccarico di alimenti freschi e che la temperatura ambiente non sia troppo alta. Se il problema persiste, contattare il servizio post-vendita.

Come pulire l'interno del congelatore?

Scollegare l'apparecchio. Utilizzare un panno umido con una soluzione di acqua tiepida e bicarbonato di sodio (1 cucchiaino per 0,5 L di acqua). Asciugare accuratamente. Non utilizzare mai prodotti abrasivi, benzina o benzene.

Posso invertire il senso di apertura della porta?

Sì, la porta è reversibile. Seguire la procedura illustrata nel manuale. Se necessario, contattare il servizio post-vendita per la rimozione delle porte se l'accesso è difficile.

Cosa fare se il compressore non si avvia?

Attendere circa 6 minuti dopo un'interruzione di corrente o uno scollegamento. Se il compressore non riparte, verificare la presa, il fusibile e l'impostazione del termostato. Contattare il SAV se necessario.

Come regolare la temperatura del congelatore?

Utilizzare il termostato situato sul pannello delle spie. Ruotarlo per regolare il livello di freddo. La posizione '0' spegne l'apparecchio. Le impostazioni intermedie sono adatte per la conservazione e il congelamento.

È normale che il congelatore faccia rumore?

Sì, i rumori di gas e liquido sono normali. I ventilatori e la valvola solenoide possono produrre suoni. Se compaiono vibrazioni anomale, verificare che l'apparecchio sia in piano e che il pavimento sia stabile.

Qual è la durata del prodotto?

La durata prevista è di 10 anni. Durante questo periodo, i pezzi di ricambio necessari per il funzionamento sono disponibili.

Come smaltire il vecchio congelatore?

Non gettarlo nei rifiuti domestici. Portalo a un centro di raccolta differenziata RAEE (rifiuti di apparecchiature elettriche ed elettroniche) o contatta il tuo comune per la raccolta differenziata.

MANUALE UTENTE TGI2 110 TEKA

5 Uso del frigorifero 11

Leggere innanzitutto il manuale di istruzioni.

Gentile Cliente,

Ci auguriamo che l'articolo da Lei scelto, prodotto in moderni stabilimenti e sottoposto ai più severi controlli di qualità, risponda interamente alle Sue esigenze.

A tal fine, La invitiamo a leggere attentamente il manuale di istruzioni del prodotto prima di procedere al suo utilizzo e di conservarlo per eventuali consultazioni future.

Il presente manuale

• La aiuterà a utilizzare l'apparecchio in modo rapido e sicuro.
• Leggere le istruzioni per l'uso prima di installare e utilizzare il prodotto.
• Seguire attentamente le istruzioni, in particolare quelle inerenti alla sicurezza.
• Conservare il presente manuale in un luogo facilmente accessibile per eventuali future consultazioni.
• Leggere inoltre gli altri documenti forniti assieme al prodotto.

Il presente manuale può essere valido anche per altri modelli.

Simboli e loro descrizione

Il manuale di istruzioni contiene i seguenti simboli:

i Informazioni importanti o consigli utili di utilizzo.

Segnale di avvertimento in caso di situazioni pericolose per la persona o i beni. Segnale di avvertimento in caso di problemi con il voltaggio.

Riciclaggio

Questo prodotto riporta il simbolo di raccolta differenziata per le apparecchiature elettriche ed elettroniche di rifiuto (WEEE).

Ciò significa che il prodotto deve essere gestito in conformità alla direttiva europea 2002/96/EC in modo che durante il riciclaggio e lo smontaggio si riduca al minimo l'impatto sull'ambiente. Per ulteriori informazioni contattare le autorità locali o regionali.

I prodotti elettronici non inclusi nel processo di raccolta differenziata sono potenzialmente pericolosi per l'ambiente e la salute umana a causa della presenza di sostanze pericolose.

INDICE

1 Il frigorifero 3

2 Avvertenze importanti per la sicurezza 4

Uso previsto 4

Sicurezza generale 4

Sicurezza bambini 6

Avvertenza HCA 6

Cose da fare per risparmiare energia 7

3 Installazione 8

Punti da tenere in considerazione quando si trasporta nuovamente il frigorifero 8

Prima di utilizzare il frigorifero ....8

Collegamento elettrico 8

Smaltimento del materiale di imballaggio 9

Inversione degli sportelli 11

5 Utilizzo del frigorifero 12

Impostazione della temperatura di funzionamento 12

Indicatori LED e pannello di controllo 12

6 Manutenzione e pulizia 16

Protezione delle superfici di plastica 16

7 Soluzioni consigliate per i problemi 17

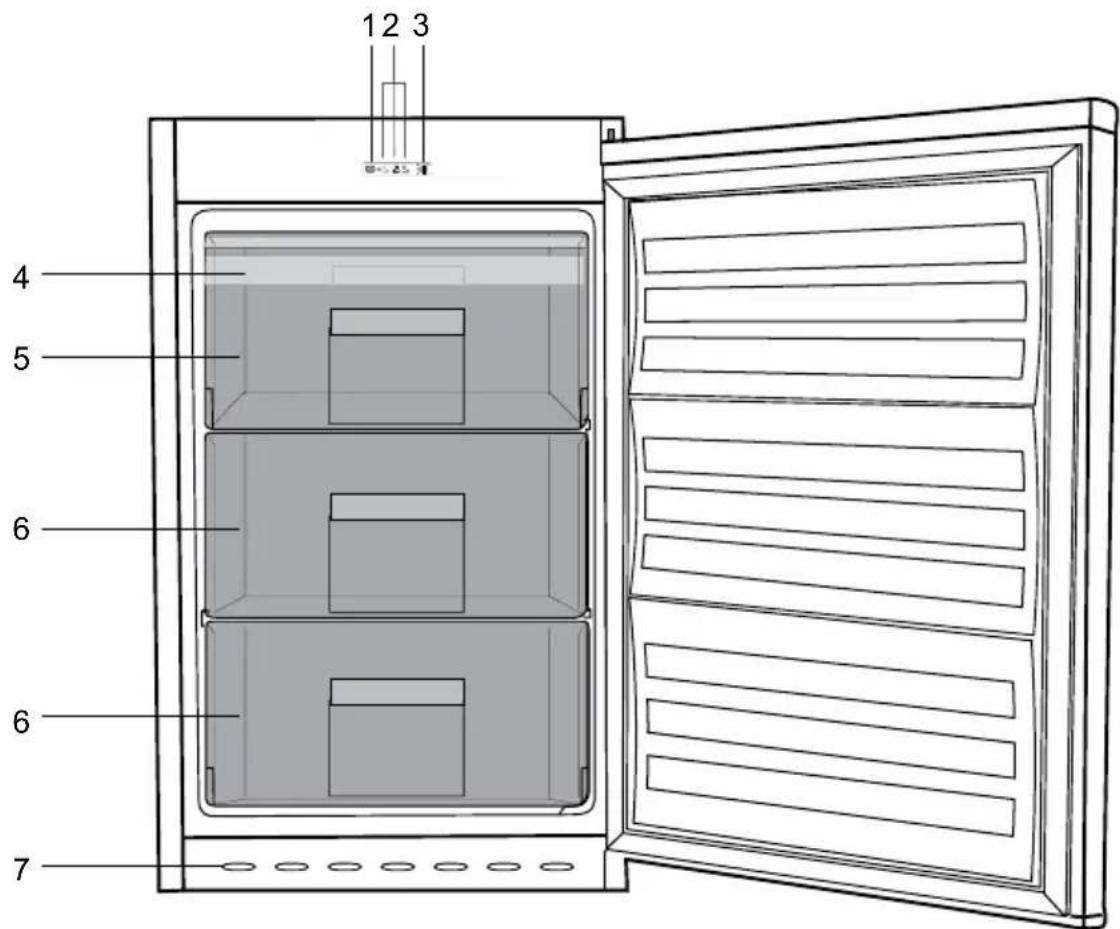

1. Interruttore di congelamento rapido
2. Spie
3. Manopola del termostato
4. Borsa del ghiaccio
5. Scomparto congelamento rapido
6. Scomparto cibi congelati
7. Piedi anteriori regolabili

Le illustrazioni contenute in questa guida sono schematiche e potrebbero non corrispondere esattamente al prodotto in uso. Se le parti in oggetto non sono incluse nel prodotto acquistato, significa che sono da intendersi per altri modelli.

2 Importanti avvertenze per la sicurezza

Prendere in esame le seguenti informazioni. Se queste informazioni non vengono rispettate, possono verificarsi lesioni personali o danni materiali. Quindi tutte le garanzie e gli impegni sull'affidabilità diventerebbero privi di validità.

La vita d'uso dell'unità acquistata è 10 anni. Questo è il periodo in cui si conservano le parti di ricambio necessarie perché l'unità funzioni come descritto.

Uso previsto

• Questo apparecchio è destinato ad un uso domestico e applicazioni simili come
• aree destinate a cucina in negozi, uffici e altri ambienti di lavoro;
• fattorie e da clienti in alberghi, motel e altri ambienti di tipo residenziale;
• ambienti tipo bed and breakfast;
• catering e simili applicazioni non commerciali. Non deve essere usato all'esterno. L'uso esterno non è appropriato anche se coperto da un tetto.

Sicurezza generale

• Quando si vuole smaltire/eliminare l'apparecchio, è consigliabile consultare il servizio autorizzato per apprendere le informazioni necessarie e conoscere gli enti autorizzati.
• Consultare il servizio di manutenzione autorizzato per tutti i problemi relativi al frigorifero. Non intervenire o far intervenire sul frigorifero senza informare il servizio manutenzione autorizzato. Non mangiare coni gelati, ghiacciati, cubetti di ghiaccio o gelati appena presi dal freezer! (possono provocare

Bruciature da freddo alla bocca. (Ciò potrebbe causare sintomi di congelamento in bocca).

Non mettere bottiglie e lattine di bibite liquide nello scomparto del freezer, altrimenti potrebbero esplodere. Non toccare con le mani gli alimenti gelati; possono incollarsi ad esse. - Il vapore e i materiali per la pulizia vaporizzati non devono mai essere usati per pulire e scongelare il frigorifero. In questo caso il vapore può entrare in contatto con le parti elettriche e provocare corto circuito o scossa elettrica. - Non usare mai parti del frigorifero come lo sportello come mezzo di supporto o movimento. Non utilizzare dispositivi elettrici all'interno del frigorifero. Non danneggiare il circuito di raffreddamento, in cui circa il refrigerante, con utensili perforanti o taglienti. Il refrigerante può scoppiare quando i canali del gas dell'evaporatore, le estensioni dei tubi o le pellicole superficiali vengono punti e possono provocare irritazioni alla pelle e lesioni agli occhi. Non bloccare o coprire la ventilazione dell'elettrodomestico. - Le riparazioni agli apparecchi elettrici devono essere eseguite solo da personale qualificato. Le riparazioni eseguite da personale non competente possono provocare danni all'utilizzatore. - In caso di guasto o durante lavori di riparazione e manutenzione, scollegare la fornitura d'energia principale spegnendo il fusibile principale o scollegando la presa

dell'apparecchio.

• Non tirare dal cavo quando si estrae la spina.
• Posizionare le bibite più alte molto vicine e in verticale. Non conservare sostanze esplosive come aerosol con gas propellenti infiammabili nell'apparecchio. Non utilizzare apparecchiature meccaniche o altri mezzi diversi da quelli consigliati dal produttore, per accelerare il processo di sbrinamento.
• Questo apparecchio non deve essere usato da persone (compresi bambini) con capacità fisiche, sensoriali o mentali ridotte, o mancanza di esperienza e conoscenza, a meno che non ricevano la supervisione o le istruzioni per l'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. Non utilizzare frigoriferi danneggiati. Consultare il servizio assistenza in caso di dubbi.
• La sicurezza elettrica del frigorifero è garantita unicamente se il sistema di messa a terra dell'apparecchiatura è conforme agli standard.
• L'esposizione del prodotto a pioggia, neve, sole e vento è pericolosa per la sicurezza elettrica.
• Contattare l'assistenza autorizzata quando ci sono danni ai cavi ecc., in modo che non creino pericoli per l'utente.
• Non collegare mai il frigorifero alla presa a muro durante l'installazione, per evitare il rischio di morte o lesioni gravi.
• Questo frigorifero è destinato solo alla conservazione di alimenti. Non deve essere usato per altri fini.
• L'etichetta che descrive le specifiche tecniche del prodotto si trova nella parte interna sinistra del frigorifero. Non collegare il frigorifero a sistemi di risparmio energetico poiché possono danneggiare l'apparecchio.
• Se il frigorifero presenta una luce blu, non guardarla utilizzando dispositivi ottici.
• Se l'alimentazione è scollegata negli apparecchi controllati manualmente, attendere almeno 5 minuti prima di ricollegarla.
• Questo manuale deve essere trasferito al successivo proprietario del frigorifero, in caso di passaggio di proprietà.

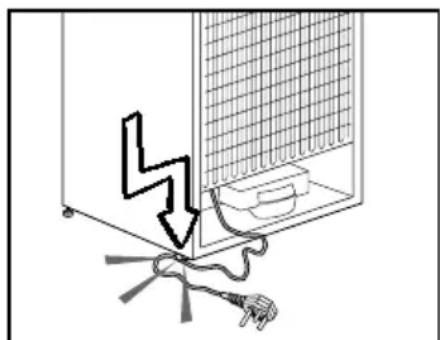

• Quando si sposta l'apparecchio, assicurarsi di non danneggiare il cavo di alimentazione. Per evitare che il cavo di alimentazione si incendi, evitare di torcerlo. Non mettere oggetti pesanti sul cavo di alimentazione. Quando il frigorifero viene collegato alla rete, non toccare la presa di alimentazione con le mani bagnate.

Non collegare il frigorifero alla rete se la presa elettrica è allentata. Non far schizzare l'acqua direttamente sulle parti esterne o interne del frigorifero per ragioni di sicurezza.

• Non spruzzare materiali infiammabili come gas propano, ecc. nelle vicinanze del frigorifero, a causa del rischio di incendio ed esplosioni. Non mettere oggetti pieni d'acqua sopra al frigorifero poiché potrebbero provocare uno shock elettrico o un incendio. Non sovraccaricare il frigorifero con troppi alimenti. Gli alimenti in eccesso possono cadere quando viene aperto lo sportello, causando lesioni alla persona o danneggiando il frigorifero. Non mettere oggetti sopra al frigorifero poiché potrebbero cadere quando si apre o si chiude lo sportello dell'apparecchio.
• Materiali che richiedono determinate condizioni di temperatura come vaccini, farmaci termosensibili, materiali scientifici, ecc. non devono essere tenuti in frigorifero.
• Se il frigorifero non viene usato per molto tempo, deve essere scollegato dalla rete. Un problema nell'isolamento del cavo elettrico potrebbe provocare un incendio.
• La punta della spina elettrica deve essere regolarmente pulita altrimenti potrebbe provocare un incendio.
• Il frigorifero potrebbe spostarsi quando i piedini regolabili non sono posizionati in modo fermo a terra. Usando i piedini regolabili si assicura che il frigorifero sia posizionato in modo stabile sul pavimento.
• Se il frigorifero ha una maniglia sullo sportello, non tirare l'apparecchio dalla maniglia quando lo si sposta, altrimenti la maniglia potrebbe staccarsi. Se è necessario utilizzare l'apparecchio vicino ad un alto frigorifero o un alto freezer, la

distanza tra gli apparecchi deve essere di 8 cm. Altrimenti si può creare condensa sulle pareti laterali che sono l'una di fronte all'altra.

• La pressione principale dell'acqua non deve scendere molto al di sotto di 1 bar. La pressione principale dell'acqua non deve essere superiore a 8 bar.
• Usare solo acqua potabile.

Sicurezza bambini

• Se la porta ha un lucchetto, la chiave deve essere tenuta lontano dalla portata dei bambini.
• I bambini devono ricevere la supervisione necessaria per assicurare che non giochino con l'apparecchio.

Avvertenza HCA

Se il prodotto è dotato di un sistema di raffreddamento che contiene R600a:

Questo gas è infiammabile. Pertanto, fare attenzione a non danneggiare il sistema di raffreddamento e le tubazioni durante l'uso e il trasporto. In caso di danni, tenere il prodotto lontano da potenziali fonti di incendio che possono provocare l'incendio e ventilare la stanza in cui si trova l'unità.

Ignorare l'avvertenza se il prodotto è dotato di un sistema di raffreddamento che contiene R134a.

Si può vedere il gas usato nella produzione del dispositivo sull'etichetta informativa che si trova nella parte interna sinistra dello stesso.

Non gettare mai il prodotto nel fuoco.

Cose da fare per risparmiare energia

• Non lasciare lo sportello del frigorifero aperto per lungo tempo. Non inserire cibo caldo o bevande calde nell'elettrodomestico.
• Non sovraccaricare il frigorifero impedendo la circolazione dell'aria al suo interno.
• Non installare il frigorifero alla luce diretta del sole o nelle vicinanze di fornelli, lavastoviglie o radiatori.
• Porre attenzione nel conservare il cibo in contenitori chiusi.
• La quantità massima di alimenti può essere posta nello scomparto freezer del frigorifero quando il ripiano o il cassetto dello scomparto freezer sono rimossi. Il valore di consumo energetico dichiarato per il frigorifero è stato stabilito con il ripiano o il cassetto dello scomparto freezer rimossi e con la quantità massima di alimenti caricata. Non c'è rischio nell'usare un ripiano o un cassetto secondo le forme e le dimensioni degli alimenti da congelare.

3 Installazione

▲ Ricordarsi che il fabbricante non è responsabile della mancata osservanza delle informazioni fornite nel manuale di istruzioni.

Punti da tenere in considerazione quando si trasporta nuovamente il frigorifero

1. Deve essere svuotato prima di qualsiasi trasporto.
2. Scaffali, accessori, cestelli ecc. devono essere fissati nel frigorifero in modo sicuro per mezzo di nastro adesivo prima di essere re-imballati.
3. L'imballaggio deve essere eseguito con nastro spesso e forte e le norme di trasporto devono essere scrupolosamente seguite.

Attenzione...

Tutti i materiali riciclati sono una fonte indispensabile per la natura e per le nostre risorse naturali.

Se volete contribuire al riciclaggio di materiali da imballo, rivolgetevi per ulteriori informazioni alle autorità locali per l'ambiente.

Prima di utilizzare il frigorifero

Prima di avviare l'uso del frigorifero, controllare quanto segue:

1. L'interno del frigorifero è asciutto e l'aria può circolare liberamente sul retro?
2. Pulire la parte interna del frigorifero come consigliato nella sezione "Manutenzione e pulizia".
3. Collegare il frigorifero alla presa a muro. Quando lo sportello del frigorifero viene aperto, si accenderà la luce interna allo scomparto frigo.

4. Si udrà un rumore quando il compressore si avvia. I liquidi e i gas sigillati nel sistema refrigerante possono produrre dei rumori, anche se il compressore non è in funzione; questo è abbastanza normale. 5. I bordi frontali del frigorifero possono essere tiepidi. Questo è normale. Queste zone sono progettate per essere tiepide per evitare la condensazione.

Collegamento elettrico

Collegare il frigorifero ad una presa di messa a terra protetta da un fusibile della energia appropriata. Importante:

Il collegamento deve essere conforme ai regolamenti nazionali. Il cavo di alimentazione deve essere facilmente accessibile dopo l'installazione. La tensione e la protezione del fusibile permessa sono indicati nella sezione "Specifiche". La tensione specificata deve essere pari a quella di rete. Le prolunghe e le prese multiple non devono essere usate per il collegamento.

Un cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato.

L'apparecchio non deve essere usato finché non viene riparato! C'è pericolo di shock elettrico!

Smaltimento del materiale di imballaggio

I materiali di imballaggio potrebbero essere dannosi per i bambini. Tenere i materiali di imballaggio fuori dalla portata dei bambini o smaltirli classificandoli secondo le istruzioni sui rifiuti. Non smaltirli insieme ai normali rifiuti domestici.

L'imballaggio del frigorifero è prodotto con materiali riciclabili.

Smaltimento del vecchio frigorifero

Smaltimento del vecchio frigorifero, senza danni per l'ambiente.

Bisogna consultare il rivenditore autorizzato o il centro di raccolta rifiuti della propria città per quanto riguarda lo smaltimento del frigorifero.

Prima di smaltire il frigorifero, tagliare la spina elettrica e, se ci sono blocchi allo sportello, renderli inutilizzabili per proteggere i bambini da eventuali pericoli.

4. Preparazione

Il frigorifero dovrà essere installato ad almeno 30 cm lontano da fonti di calore, come fornelli, riscaldamento centrale e stufe, e ad almeno 5 cm da fornelli elettrici. Non deve essere esposto alla luce diretta del sole. La temperatura ambiente della stanza in cui viene installato il frigorifero deve essere almeno 10 °C. Usare il frigorifero in ambienti con temperatura inferiore non è consigliabile per motivi di efficienza. Assicurarsi che l'interno del frigorifero sia ben pulito. In caso di installazione di due frigoriferi l'uno accanto all'altro, devono esservi almeno 2 cm di distanza tra di loro.

10. Quando il frigorifero viene messo in funzione per la prima volta, osservare le seguenti istruzioni per le prime sei ore: - La porta non si deve aprire frequentemente. - Deve funzionare vuoto, senza alimenti all'interno. - Non staccare il frigorifero dalla presa di corrente. Se si verifica un calo di potenza al di là del controllo dell'utente, vedere le avvertenze nella sezione "Soluzioni consigliate per i problemi". Conservare i materiali originali di imballaggio per futuri trasporti o spostamenti.

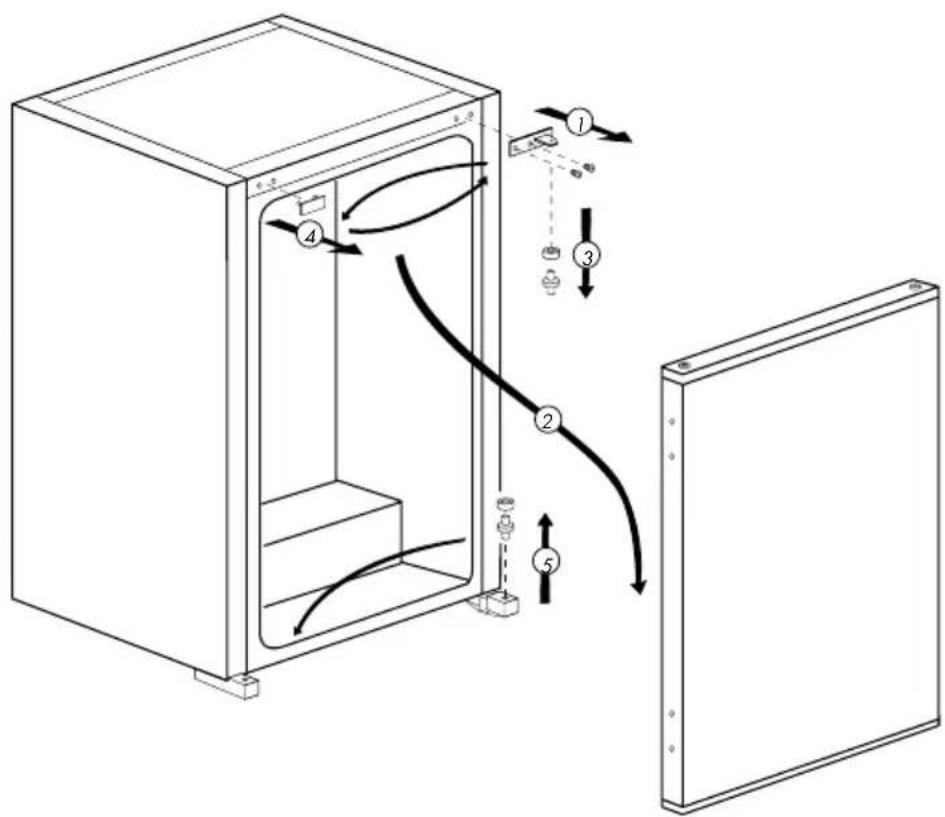

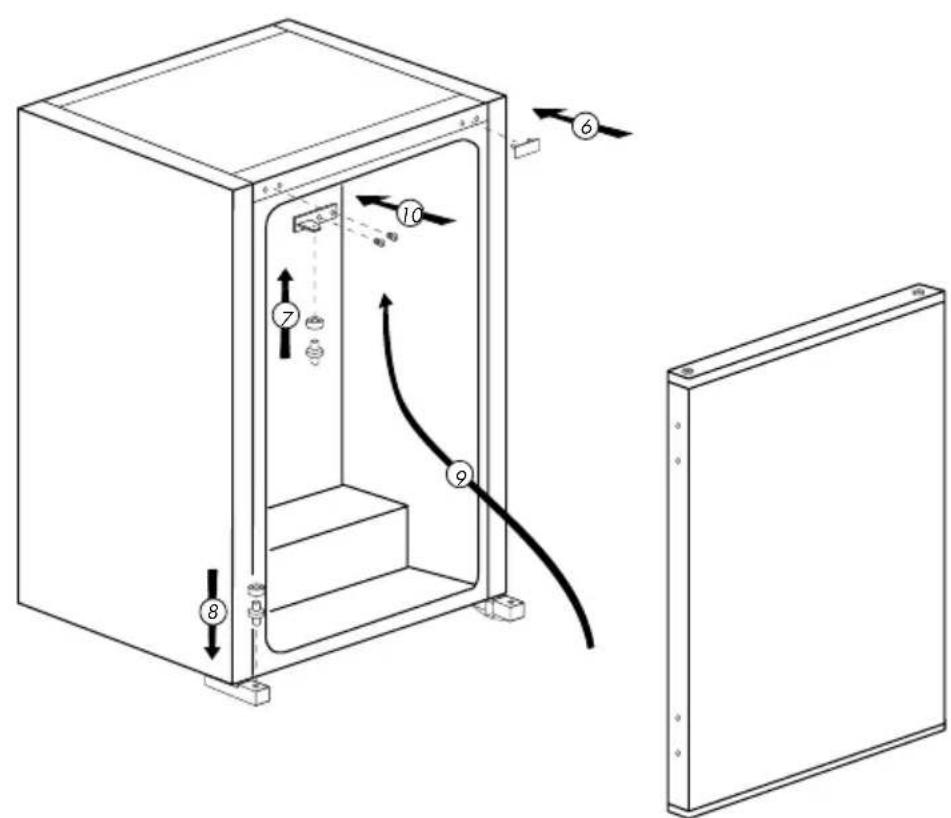

Inversione degli sportelli

Procedere in ordine numerico.

5. Utilizzo del frigorifero

Impostazione della temperatura di funzionamento

Indicatori LED e pannello di controllo

Le tre spie colorate sulla parte anteriore dell'elettrodomestico mostrano la modalità di funzionamento del freezer.

Spia verde (1): Si illumina quando l'elettrodomestico è collegato alla rete e resta acceso perché sia disponibile la corrente elettrica. La spia verde non si accende se il termostato è impostato sulla posizione "0". La spia verde non fornisce indicazioni sulla temperatura all'interno del freezer.

Spia ambra (2): Questa spia lampeggia quando l'interruttore di congelamento rapido è attivo e continua a lampeggiare finché l'interruttore di congelamento rapido non viene spento. Il compressore funziona continuativamente solo quando l'interruttore di congelamento rapido è acceso. Il funzionamento in congelamento rapido serve a congelare i cibi freschi.

Spia rossa (3) Si illumina:

a) Se non è possibile mantenere la temperatura preimpostata. b) Se vengono inserite quantità eccessive di cibi freschi. c) Se lo sportello dell'elettrodomestico viene lasciato aperto per errore.

Manopola del termostato (5) La manopola del termostato si trova sul pannello delle spie.

IMPORTANTE: Quando si preme l'interruttore di congelamento rapido, può verificarsi un breve ritardo prima che il compressore cominci a funzionare. Si tratta di una cosa normale e non di un guasto del compressore.

La temperatura di funzionamento è regolata con il comando temperatura.

1 = impostazione raffreddamento minimo (impostazione più calda)

4 = impostazione raffreddamento massimo (impostazione più fredda) (oppure)

Min. = impostazione raffreddamento minimo

(impostazione più calda)

Max. = impostazione raffreddamento massimo

(impostazione più fredda)

Scegliere l'impostazione secondo la temperatura desiderata.

La temperatura interna dipende anche dalla temperatura ambiente, dalla frequenza con cui lo sportello viene aperto e dalla quantità di cibo contenuto all'interno.

L'apertura frequente dello sportello provoca un aumento della temperatura interna.

Per questo motivo si consiglia di chiudere lo sportello subito dopo l'uso, il più velocemente possibile.

La temperatura normale di conservazione dell'elettrodomestico dovrebbe essere di -18 °C (0 °F). Se la manopola del termostato è ruotata in senso antiorario alla posizione 1, l'elettrodomestico verrà spento e si udirà il "click" dello scatto. Per ottenere temperature inferiori regolare

la manopola del termostato sulla posizione 4.

Si consiglia di controllare la temperatura con un termometro per assicurare che gli scomparti di conservazione restino alla temperatura desiderata.

Ricordare di effettuare la lettura subito poiché la temperatura del termometro si alzerà con molta rapidità dopo che è stato rimosso dal freezer.

Congelamento alimenti

L'area di congelamento è marcata con il simbolo *** sullo sportello.

È possibile usare l'elettrodomestico per congelare cibi freschi ma anche per conservare cibi pre-congelati.

Vedere i consigli presenti sulle confezioni degli alimenti.

Attenzione

Non congelare bibite gassate, poiché la bottiglia potrebbe esplodere quando il liquido al suo interno si congela.

Fare attenzione ai prodotti congelati, ad esempio cubetti di ghiaccio colorati.

Non superare la capacità di congelamento dell'elettrodomestico in 24 ore. Vedere l'etichetta informativa. Per conservare la qualità degli alimenti, il congelamento deve avvenire quanto più rapidamente possibile.

In questo modo, non verrà superata la capacità di congelamento e la temperatura all'interno del freezer non aumenterà.

Attenzione

Mantenere il cibo più surgelato separato dal cibo appena messo.

Quando si surgela cibo caldo, il compressore di raffreddamento lavorerà finché il cibo non è perfettamente congelato. Ciò può temporaneamente causare un raffreddamento eccessivo dello scomparto di refrigerazione.

Se lo sportello del freezer si apre con difficoltà dopo averlo appena chiuso, non c'è da preoccuparsi. Ciò è dovuto alla differenza di pressione che si livellerà e consentirà allo sportello di essere aperto normalmente dopo pochi minuti.

Si sentirà un rumore a vuoto subito dopo aver chiuso lo sportello. Ciò è abbastanza normale.

Preparazione dei cubetti di ghiaccio

Riempire la vaschetta per cubetti di ghiaccio per 3/4 con acqua e metterla nel freezer.

Quando l'acqua si è trasformata in ghiaccio, è possibile estrarre i cubetti.

Non usare mai oggetti taglienti come coltelli o forchette per rimuovere i cubetti. Pericolo di lesioni!

Lasciare che i cubetti si sciolgano leggermente o mettere la parte inferiore della vaschetta in acqua calda per poco tempo.

Congelamento rapido

Se è necessario congelare grandi quantità di cibo fresco, premere l'interruttore di congelamento rapido 24 ore prima di inserire il cibo fresco nello scomparto per il congelamento rapido.

Si consiglia di tenere attivo l'interruttore per il congelamento rapido per 24 ore per congelare la quantità massima di cibo fresco riportata come capacità di congelamento. Fare attenzione a non mescolare cibi congelati e cibi freschi.

Sbrinamento dell'elettrodomestico

Una eccessiva formazione di ghiaccio influenza la prestazione di congelamento dell'elettrodomestico.

Si consiglia pertanto di sbrinare l'elettrodomestico almeno due volte all'anno o ogni qualvolta le formazioni di ghiaccio superano i 7 mm.

Sbrinare l'elettrodomestico quando c'è poco cibo o non ce n'è affatto.

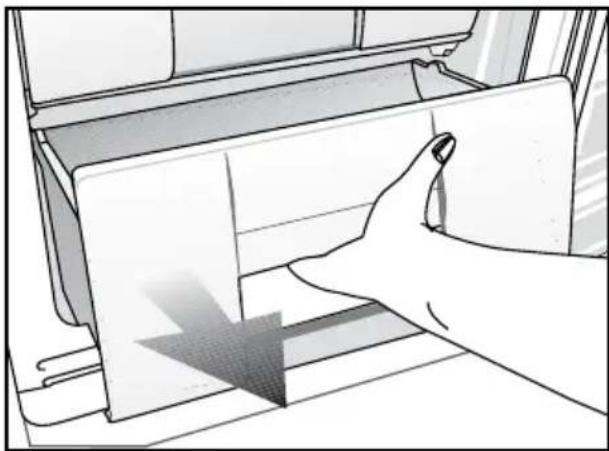

Estrarre gli alimenti surgelati dai cassetti. Avvolgere gli alimenti surgelati in vari strati di carta o in una coperta e tenerli in un luogo freddo.

Scollegare l'elettrodomestico o spegnere l'interruttore per avviare il processo di sbrinamento.

Estrarre gli accessori (come ripiani, cassetti, ecc.) dall'elettrodomestico e usare un contenitore adatto per raccogliere l'acqua di sbrinamento.

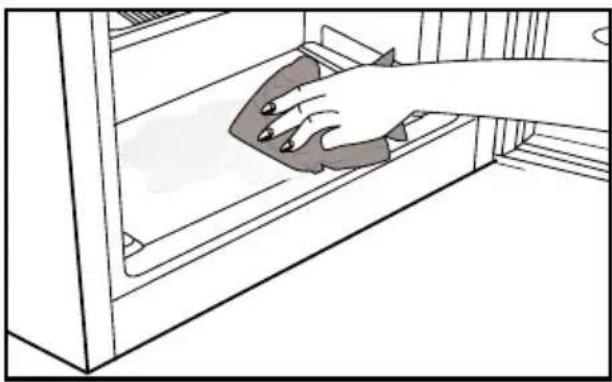

Usare una spugna o un panno morbido per rimuovere l'acqua di sbrinamento se necessario.

Tenere lo sportello aperto durante lo sbrinamento.

Per uno sbrinamento più veloce, mettere dei contenitori con acqua calda nell'elettrodomestico.

Non usare mai apparecchi elettrici, spray per lo sbrinamento o oggetti appuntiti o taglienti come coltelli o forchette per rimuovere il ghiaccio.

Dopo il completamento dello sbrinamento, pulire l'interno.

Ricollegare l'elettrodomestico alla rete. Mettere gli alimenti congelati nei cassetti e far scorrere i cassetti all'interno del freezer.

6 Manutenzione e pulizia

Non usare mai gasolio, benzene o simili per scopi di pulizia. Consigliamo di scollegare l'apparecchio prima della pulizia. Non utilizzare mai attrezzi appuntiti o sostanze abrasive, saponi, detergenti per la casa o cere per la pulizia. Utilizzare acqua tiepida per pulire l'armadietto del frigorifero e asciugarlo. Utilizzare un panno umido intriso di una soluzione composta da un cucchiaino di bicarbonato di soda e da circa mezzo litro di acqua e pulire l'interno, quindi asciugare. Assicurarsi che l'acqua non penetri nel quadro di controllo della temperatura. Se il frigorifero non viene usato per un lungo periodo di tempo, scollegare il cavo di alimentazione, rimuovere tutti gli alimenti dal suo interno, pulirlo e lasciare lo sportello aperto. Controllare le guarnizioni dello sportello periodicamente per garantire che siano pulite e che non siano presenti particelle di cibo. Per rimuovere il vassoio dello sportello, rimuovere tutto il contenuto e spingere semplicemente il vassoio verso l'alto.

Protezione delle superfici di plastica

• Non inserire oli liquidi o piatti cotti in olio nel frigorifero se in contenitori non sigillati poiché questi possono danneggiare le superfici in plastica del frigorifero. In caso di fuoriuscita di olio sulle superfici in plastica, pulire e asciugare le parti della superficie con acqua tiepida.

7 Soluzioni consigliate per i problemi

Prima di chiamare il servizio assistenza, rivedete la lista precedente. Risparmierete tempo e denaro. Questa lista comprende frequenti reclami che non derivano da difetti di lavorazione o dai materiali utilizzati. Alcune delle funzioni descritte qui potrebbero non esistere nel proprio prodotto.

Il frigorifero non funziona

· Il frigorifero è correttamente collegato alla corrente? Inserire la spina nella presa a muro. · Il fusibile della presa a cui è collegato il frigorifero è funzionante o il fusibile principale è saltato? Controllare il fusibile.

Condensa sullo scomparto dellapane del frigorifero. (MULTI ZONA, CONTROLLO RAFFREDDAMENTO e ZONA FLEXI)

· Ambiente in condizioni molto fredde. Apertura e chiusura Frequente della porta Ambiente in condizioni molto umide Conservazione del cibo contenente liquidi in contentitori aperti. Sportello lasciato aperto. · Portare il termostato a temperature inferiore. · Diminuire il tempo di aperture della porta o aprirla meno frequentemente. · Copririle il cibo contentuto in contentitori aperti con materiale adatto. · Ascuiagare la condensa con un panno asciutto e controllare se continuua.

Il compressore non funziona

· La protezione termica del compressore è inattiva in caso di mancanza di corrente o di mancato collegamento alla presa, se ilsystema refrigerante non è ancora stato regolato. · Il frigorifero comincere a funzionare dopo circa 6 minuti. . Chiamare il servizio assistenza se il frigorifero non inizia a funzionare al termini di questo periodo. · Il frigorifero è nel ciclo defrost Si tratta di una casa per un frigorifero con de frost completamente automatico. Il ciclo di sbrinamento si verifica periodicamente. · L'elettrodomestico non è collegato alla presa. Accertarsi che la spina sia insertita in modo corretto nella presa. · Le regolazioni di temperatura sono eseguite correttamente? Vi è una mancanza di alimentazione. Chiamare il fornitore di energia.

Il freezer funziona frequentlymente o per lunghi periodi.

· Il nuovo frigorifero è più grande del precedente Ciò è abbastanza normale. I grande frigoriferi lavorano per lunghi periodi di tempo. · La temperature ambiente può essere alta. Questo è abbastanza normale. · Il frigorifero è stato collegato alla presa di recente o è stato riempito di cibo. Lo sbrinamento Completo del frigorifero più durare un paio d'ore. · Grandi quantità di cibo caldo sono state recentamente insertite. I cibi caldi devono essere raffreddati fino alla temperature ambiente prima di essere riposti nel frigorifero. · Lo sportello del freezer rimane aperto per un lungo periodo, o le porte sono state aperte di_freqente. L'aria tiepida entrata nel frigorifero ne provoca il funzionamento per un periodo più lungo. Aprire le porte meno frequentlymente. · La porta del frigorifero o del freezer è stata lasciata aperta. La/e porta/e non si chiude/ chidono. · Il frigo è regolato a temperature molto bassa. Regolare la temperature del frigorifero ad un livello più alto e attendere fino a che la stessa sia acquisita. · La chiusura della porta del frigorifero o del freezer più essere usurata, rottà o non inserta in modo appropriato. Pulire o sostituire la guarnizione Guarnizioni rotte o danneggiate provocano il funzionamento del frigo per periodi più lunghi per Maintainere la temperature attuale

La temperature ambiente è molto bassa perché la temperature del frigoriferò è sufficiente

• Il frigo è regolato a temperature molto bassa. Regolare la temperature ad un livello più alto e controllare.

La temperature ambiente è molto bassa perché la temperature del freezer è sufficiente

• Il frigoriferò è regolato a temperature molto bassa. Regolare la temperature ad un livello più alto e controllare.

Il cibo che è nei cassetti dello scomparto frigo si sta congelando.

• Il frigoriferò è regolato a temperature molto bassa. Regolare la temperature ad un livello più alto e controllare.

La temperature del frigo o freezer è molto alta

• Il frigoriferò è regolato a temperature molto alta La regolazione del frigoriferò provoca effetti sulla temperature del freezer. Cambiare la temperature fino a che esta non raggiunge un livello sufficiente.

• Porta lasciata aperta Chiudere completamente la porta

• Grandi quantità di cibo caldo sono state recentemente inserte. Attendere fino a che il frigoriferò o freezer non raggiungono la temperature desiderata.

• Il frigoriferò è stato collegato alla presa di recente. Lo sbrinamento completo del frigorìha bisogno di tempo a causa delle dimensioni dello stesso

Dal frigoriferò si sente un rumore simile al suono dei secondi di un orologio analogico.

• Questo rumore deriva dalla elettrovalvola del frigoriferò. L'elettrovalvola funziona allo scopo di assicurare il passaggio del refrigeranteattraverso lo scomparto, che può essere regolato per ottenere temperature da raffreddamento o congelamento ed eseguire le funzioni di raffreddamento. Si tratta di una casa normale e non di un guasto.

Il rumore aumento quando il frigoriferò sta lavorando

• Le caratteristiche di performance operativa del frigoriferò possono cancellare secondo i cambiamenti della temperature ambiente. Si tratta di una casa normale e non di un guasto.

Vibrazioni o Rumore

• Il pavimento non è orizzontale o è debole Il frigoriferò ondeggia quando si sposta lentamente. Accertarsi che il pavimento sia in piano, forte e in grado di sostortare il frigoriferò.

• Il rumore potrebbe essere provocato dagli oggetti nel frigoriferò. Tali oggetti devono essere rimossi dalle parte alta del frigoriferò.

Ci sono rumori come gocciolamenti o spruzzo di liquidi.

• Il flusso di liquido e gas si verifica secondo i principi operativi del frigoriferò. Si tratta di una casa normale e non di un guasto.

C'è un rumore come vento che soffia.

• Gli attivatori di aria (ventole) si usano per consentire al frigoriferò di raffreddare in modo efficiente. Si tratta di una casa normale e non di un guasto.

Condensa sulla parete interna del frigorifero.

Il clima caldo/umido aumento il ghiaccio e la condensa. Si tratta di una casa normale e non di un guasto. Le porte sono aperte. Verificare che gli sportelli siano completely chiusi. Le porte sono state aperte per un lungo periodo, o le porte sono state aperte di frequente. Aprire le porte meno frequently.

Umidità al di fuori del frigorifero o tra le porte

Il clima è umido Ciò è abbastanza normale in climi umidi. Al diminuire dell'umidità, la condensa scompare.

Odore cattivo dentro al frigorifero.

L'interno del frigorifero deve essere pulito. Pulire l'interno con una spugna, acqua tiepi o carbonata. Alcuni contentitori possono provocare odori. Usare contentitori diversi o diverse marche

La/e porta/e non si chiude/chuidono.

Il cibo impedisce la chiasura dello sportello. Sostituire gli imballi che ostruiscono la pot. Probabilmente il frigo non è Completely verticale sul pavimento e più ondegliare quando viene spinto leggermente. Regolare le viti di elevazione. Il pavimento non è orizzontale o forte. Accertarsi che il pavimento sia in paino, forte e in grado di sostortare il frigorifero.

Gli scomparti frutta e verdura sono bloccati.

Il cibo potrebbe toccare il fatto del cassetto Risistemare il cibo nel cassetto.

J 1

4

10 11111111111

Jie 1e Joc cLj y jg. g

.

1 1

Jg 1 g

JSLalglllgl

(3) S_ΔOBC = 1/2 · CD · BC = 1/2 × 5 × 8 = 45/2

-

Jbllgolal y1 jgi gdllgl

aill jzj1 g plbll pddj z

J 1

a 1

jL

12

3 1

.

(sha)

.

a

a 1

∴ S ΔAPQ = S ΔAQP + S_ΔPQQ

p 1

a 1
