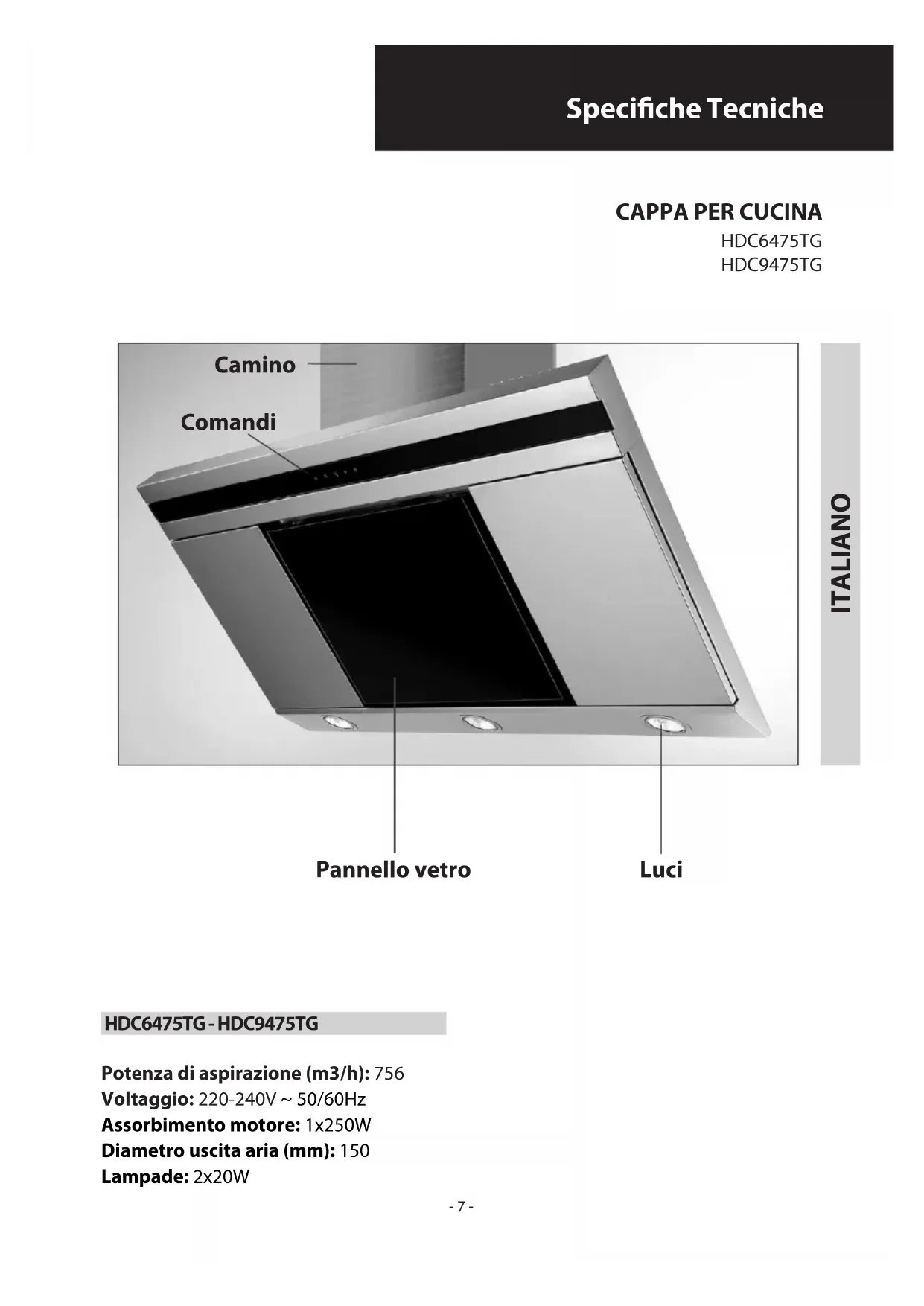

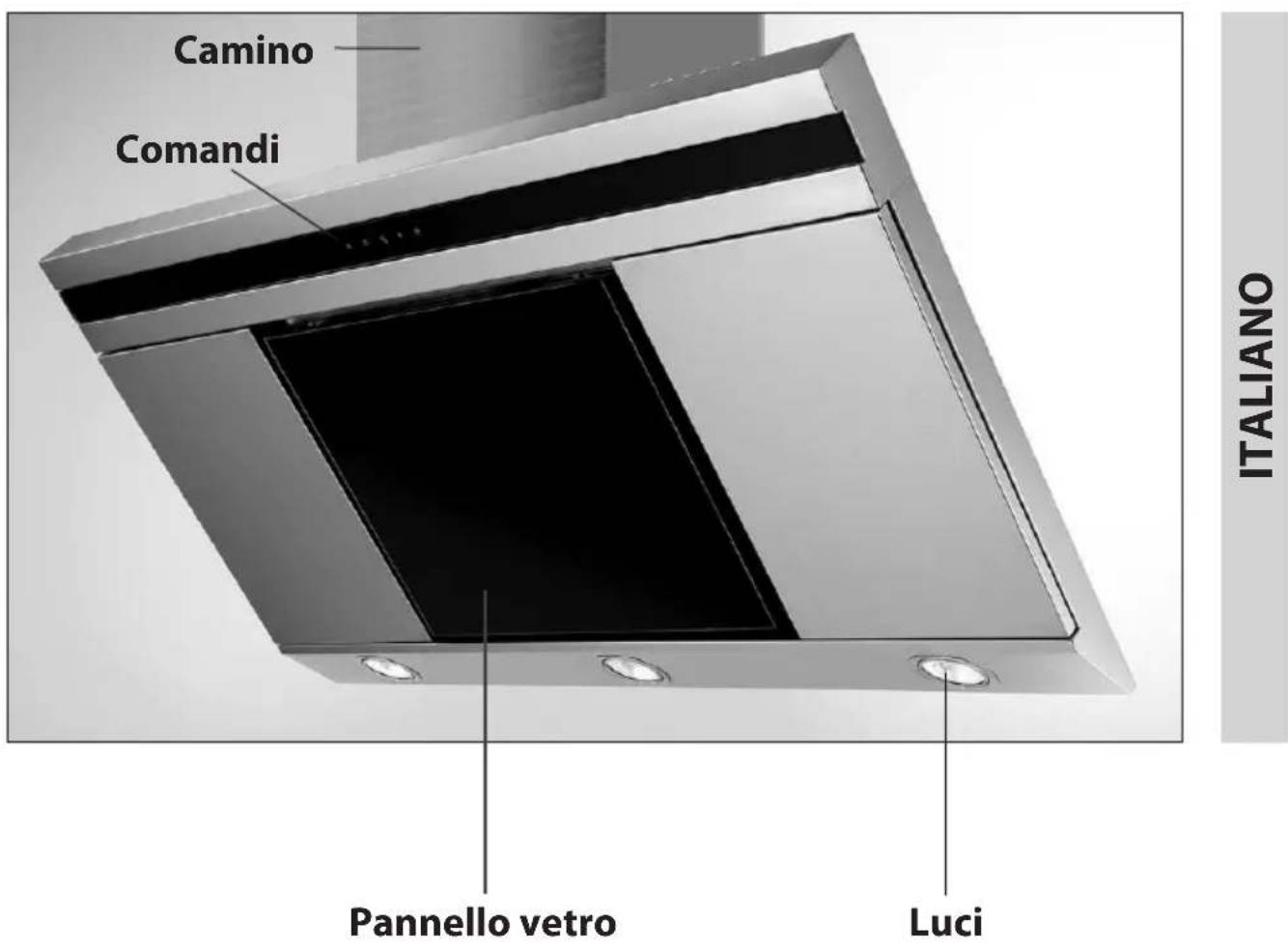

Speciche Tecniche ITALIANO Potenza di aspirazione (m3/h): 756 Voltaggio: 220-240V ~ 50/60Hz Assorbimento motore: 1x250W Diametro uscita aria (mm): 150 Lampade: 2x20W Comandi Pannelli inox Luci Camino Vetro- 7 - HDC6475TG HDC9475TG

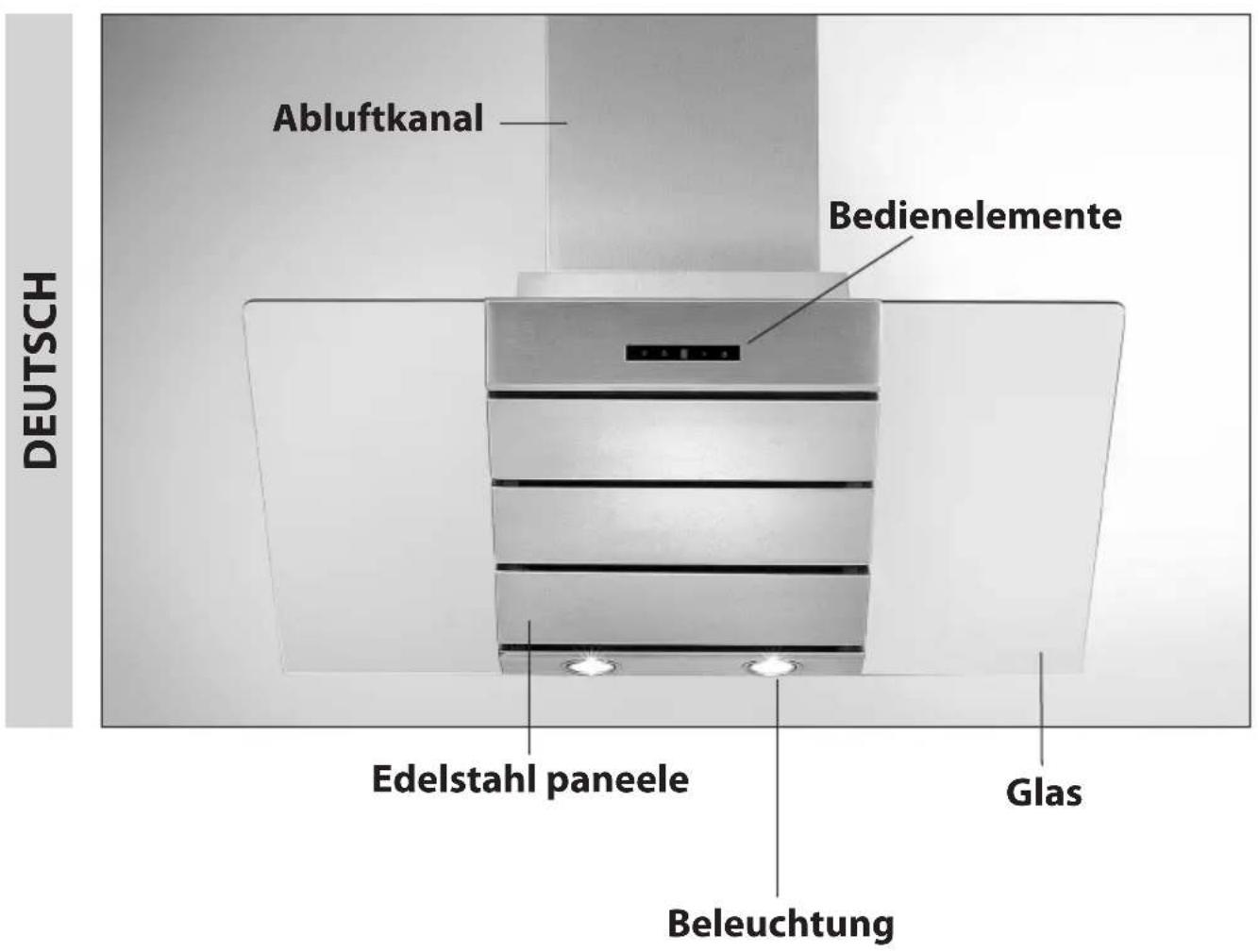

Speciche Tecniche ITALIANO Potenza di aspirazione (m3/h): 756 Voltaggio: 220-240V ~ 50/60Hz Assorbimento motore: 1x250W Diametro uscita aria (mm): 150 Lampade: 2x20W Pannello vetroITALIANO

GENERALITA’ Leggere attentamente il contenuto del presente libretto in quanto fornisce importanti indicazioni riguardanti la sicurezza di installazione, d’uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione. L’apparecchio è stato progettato per uso in versione aspirante (evacuazione aria all’esterno - Fig.1B ) e ltrante (riciclo aria all’interno - Fig.1A).

AVVERTENZE PER LA SICUREZZA

Fare attenzione se funzionano contemporaneamente una cappa aspirante e un bruciatore o un focolare dipendenti dall’aria dell’ambiente ed alimentati da un’energia diversa da quella elettrica, in quanto la cappa aspirando toglie all’ambiente l’aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provvedere quindi ad un’opportuna ventilazione del locale. Per l’evacuazione esterna attenersi alle disposizioni vigenti nel vostro paese. Prima di allacciare il modello alla rete elettrica: - Controllare la targa dati (posta all’interno dell’ apperecchio) per accettarsi che la tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sia idonea. In caso di dubbio interpellare un elettricista qualicato. - Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo o un assieme speciali disponibile presso il costruttore o il suo servizio assistenza tecnica. Attenzione ! In determinate circostanze gli elettrodomestici possono essere pericolosi. A) Non cercare di controllare i filtri con la cappa in funzione B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l’uso prolungato dell’impianto di illuminazione. C) E’ vietato cuocere cibi alla amma sotto la cappa D) Evitare la amma libera, perché dannosa per i ltri e pericolosa per gli incendi E) Controllare costantemente i cibi fritti per evitare che l’olio surriscaldato prenda fuoco F) Prima di eettuare qualsiasi manutenzione, disinserire la cappa dalla rete elettrica. G) Questo apparecchio non è destinato all’utilizzo da parte di bambini o persone che necessitano di supervisione. H) Controllare che i bambini non giochino con l’apparecchio.

I) Quando la cappa viene utilizzata contemporaneamente

ad apparecchi che bruciano gas o altri combustibili, il locale deve essere adeguatamente ventilato. L) Se le operazioni di pulizia non vengono eseguite nel rispetto delle istruzioni, esiste il rischio che si sviluppi un incendio. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le potenziali conseguenze negative per l’ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come riuto domestico ma deve essere consegnato presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei riuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l’idoneo ucio locale, il servizio di raccolta dei riuti domestici o il negozio presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L’INSTALLAZIONE

Le operazioni di montaggio e collegamento elettrico devono essere eettuate da personale specializzato.

• Collegamento elettrico - L’apparecchio è costruito in classe II, perciò nessun cavo deve essere collegato alla presa di terra. La spina deve essere facilmente accessibile dopo l’installazione dell’apparecchio. Nel caso in cui l’apparecchio sia provvisto di cavo senza spina, per collegarlo alla rete elettrica è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti. - L’allaccio alla rete elettrica deve essere eseguito come segue: MARRONE = L linea BLU = N neutro

• Se il piano di cottura che si utilizza è elettrico, a gas o ad induzione, la distanza minima fra questo e la parte più bassa della cappa deve essere di almeno 45cm. Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all’esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un’energia diversa da quella elettrica.

• Nel caso di montaggio dell’ apparecchio in versione aspirante predisporre il foro evacuazione aria.

• Si consiglia l’utilizzo di un tubo evacuazione aria con lo stesso diametro della bocca uscita aria. L’utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed aumentare la rumorosità.

• Prima di procedere con le operazioni di montaggio, per una più facile manovrabilità dell’apparecchio disinserire il filtro antigrasso B (Fig.5). Prima di effettuare questa operazione eseguire le seguenti fasi in base al modello che si possiede: MODELLO 1 Togliere i 3 pannelli A come indicato in Fig.4a. Tirare la maniglia B come indicato in Fig.5. MODELLO 2 Aprire il pannello C come indicato in Fig.4b. Tirare la maniglia B come indicato in Fig.5. - 8 -• Fissaggio a parete Tracciare il lato inferiore della cappa sul muro Fig.2A (tenendo conto della distanza minima dal piano di cottura Fig.2B). - Posizionare la dima di fissaggio sulla parete, facendo attenzione che la linea coincida con quella tracciata nel paragrafo precedente. - Segnare ed eseguire i fori di ssaggio (Fig.3). - Fissare le 2 viti superiori K senza avvitarle completamente e tasselli ad espansione (Fig.3). - Posizionare l’apparecchio al muro, allinearlo in posizione orizzontale e avvitare le viti K (Fig.6). - A regolazione avvenuta fissare la cappa definitivamente tramite le 2 viti C (Fig.7). - Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc). - Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui deve essere ssata la cappa.

• Installazione per modelli con camini estetici Togliere la pellicola protettiva al camino indossando dei guanti e facendo attenzione a non rigarlo (Fig. 8A). Predisporre l’alimentazione elettrica entro l’ingombro del raccordo decorativo. Regolare la larghezza della staffa di supporto del raccordo superiore (Fig.8 C). Successivamente ssarla al sotto in modo che sia in asse con la vostra cappa tramite le viti A (Fig.8 C) e rispettando la distanza dal sotto indicata in (Fig.8 B). Collegare, mediante un tubo essibile L, la angia C al foro evacuazione aria (Fig.8 D). Inlare il camino superiore all’interno del camino inferiore. Slare il camino superiore no alla staa e ssarlo tramite le viti F (Fig.8C).

• Versione ltrante I filtri devono essere applicati al gruppo aspirante posto all’interno della cappa centrandoli ad esso e ruotandoli di 90 gradi no allo scatto d’arresto (Fig.10).

• Si raccomanda di mettere in funzione l’apparecchio prima di procedere alla cottura di un qualsiasi alimento. Si raccomanda di lasciar funzionare l’apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un’evacuazione completa dell’aria viziata. Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al ltro antigrasso e al ltro al carbone attivo.

• Il ltro antigrasso ha il compito di trattenere le particelle grasse in sospensione nell’aria, pertanto è soggetto ad intasarsi in tempi variabili relativamente all’uso dell’apparecchio. - Per prevenire il pericolo di eventuali incendi, al massimo ogni 2 mesi è necessario lavare i ltri antigrasso, per i quali è possibile utilizzare anche la lavastoviglie. - Dopo alcuni lavaggi, si possono vericare delle alterazioni del colore. Questo fatto non dà diritto a reclamo per l’eventuale loro sostituzione. In caso di inadempienza delle istruzioni di sostituzione e di lavaggio si può vericare il rischio di incendio dei ltri antigrasso.

• I ltri al carbone attivo servono per depurare l’aria che viene rimessa nell’ambiente. I ltri non sono lavabili o rigenerabili e devono essere sostituiti ogni quattro mesi al massimo. La saturazione del carbone attivo dipende dall’uso più o meno prolungato dell’apparecchio, dal tipo di cucina e dalla regolarità con cui viene eettuata la pulizia del ltro antigrasso

• Pulire frequentemente la cappa, sia internamente che esternamente, usando un panno inumidito con alcool denaturato o detersivi liquidi neutri non abrasivi.

• L’ impianto di illuminazione è progettato per l’uso durante la cottura e non per l’uso prolungato di illuminazione generale dell’ambiente. L’uso prolungato dell’illuminazione diminuisce notevolmente la durata media delle lampade.

• Sostituzione delle lampade alogene (Fig.9). Per sostituire le lampade alogene B togliere il vetrino C facendo leva sulle apposite fessure. Sostituire con lampade dello stesso tipo. Attenzione: non toccare la lampadina a mano nude.

• Comandi (Fig.11): Tasto A = accende/spegne le luci Tasto B = accende/spegne la cappa. L’apparecchio si accende alla 1° velocità. Se la cappa è accesa premere il tasto per 2 sec. per spegnere. Se la cappa si trova alla 1° velocità non è necessario tenere premuto il tasto per spegnere. Diminuisce la velocità del motore. Display C = indica la velocità del motore selezionata e l’attivazione del timer. Tasto D = accende la cappa. Aumenta la velocità del motore. Premendo il tasto dalla 3° velocità si inserisce la funzione intensiva per 10’, poi l’apparecchio ritorna a funzionare alla velocità di esercizio al momento dell’attivazione. Durante questa funzione il display lampeggia. Tasto E = Il Timer temporizza le funzioni, al momento dell’attivazione, per 15 minuti dopo di che queste vengono spente. Il Timer si disattiva ripremendo il tasto E. Quando la funzione Timer è attiva sul display deve lampeggiare il punto decimale. Se è in funzione la velocità intensiva il Timer non si può attivare. Premendo il tasto E per 2 secondi, quando l’apparecchio è spento, si attiva la funzione “clean air”. Questa accende il motore per 10 minuti ogni ora alla prima velocità. Durante il funzionamento il display deve visualizzare un movimento rotatorio dei segmenti periferici. Trascorso questo tempo il motore si spegne e il display deve visualizzare la lettera “C” ssa no a quando dopo altri 50 minuti il motore riparte per altri 10 minuti e così via. Per ritornare al funzionamento normale premere qualsiasi tasto tranne quello delle luci. Per disattivare la funzione premere il tasto E.

• Saturazione ltri Antigrasso/Carbone attivo: - Quando il display C lampeggia alternando la velocità d’esercizio con la lettera F (es.1 e F) i ltri antigrasso devono essere lavati. - Quando il display C lampeggia alternando la velocità d’esercizio con la lettera A (es.1 e A) i ltri carbone devono essere sostituiti. Una volta ricollocato il ltro pulito bisogna resettare la memoria elettronica premendo il tasto A per circa 5 sec. no a che termina di lampeggiare la segnalazione F o A del display C SI DECLINA OGNI RESPONSABILITA’ PER EVENTUALI DANNI
