GEBRUIKSAANWIJZING HDC9475TG SAMSUNG

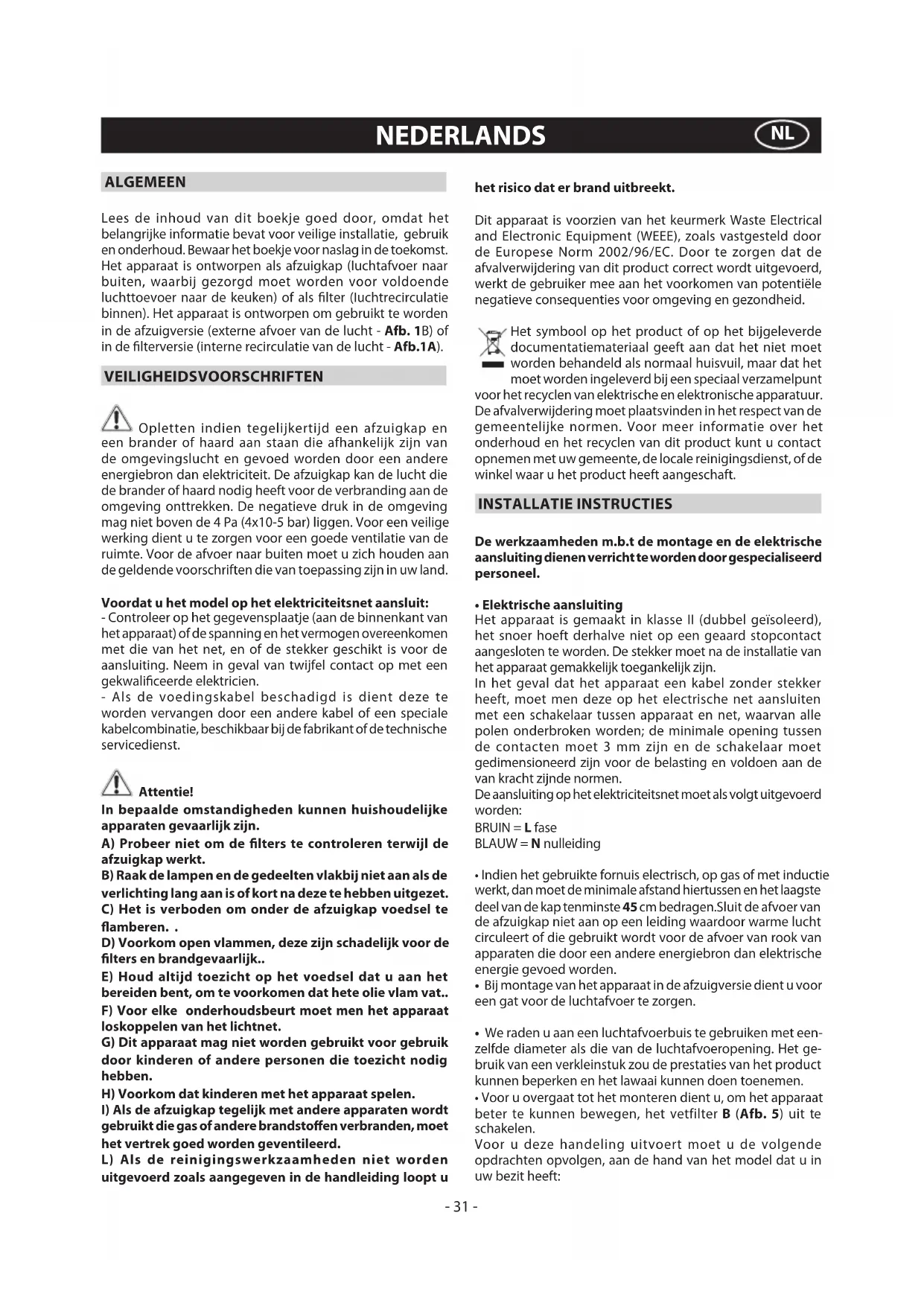

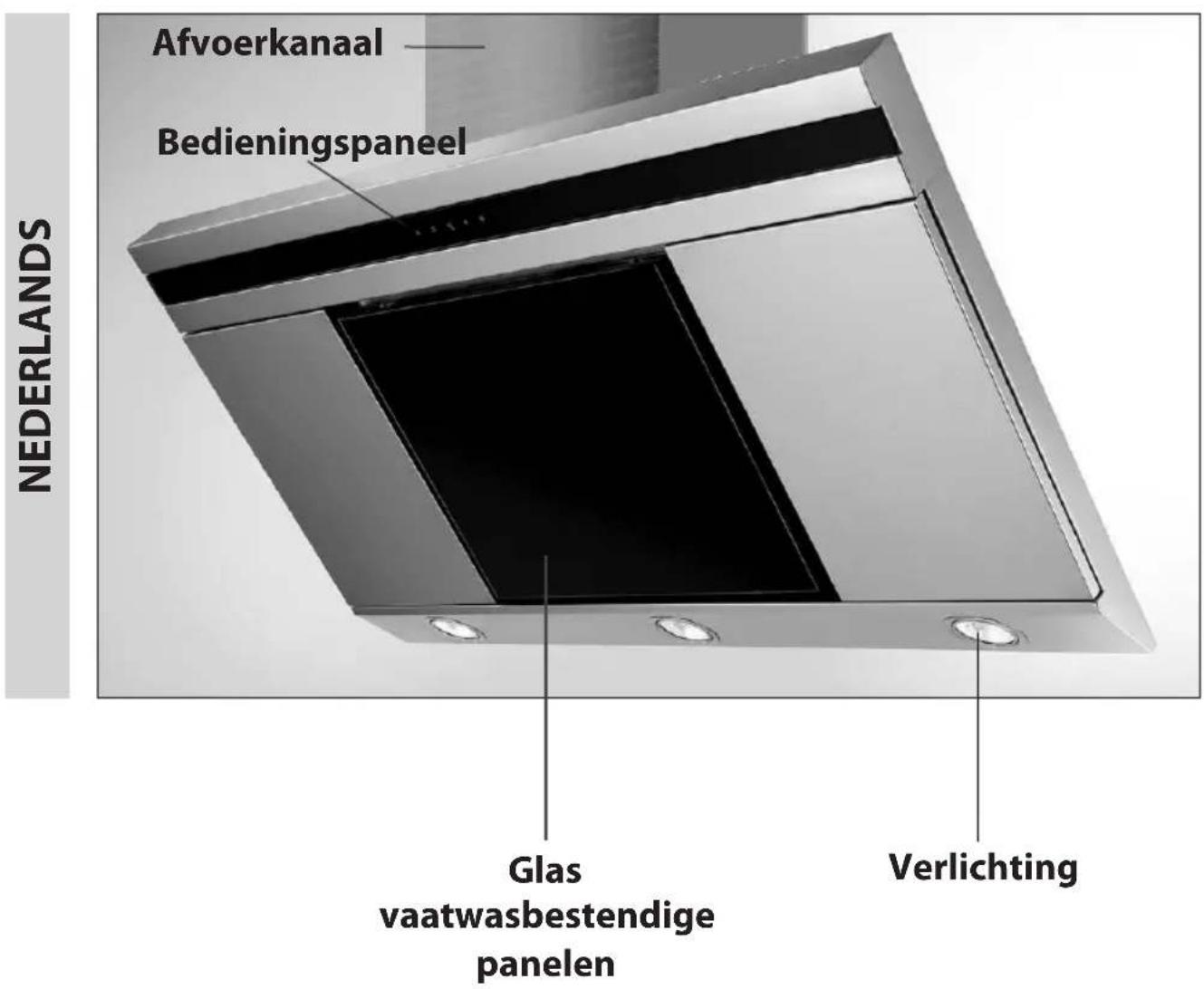

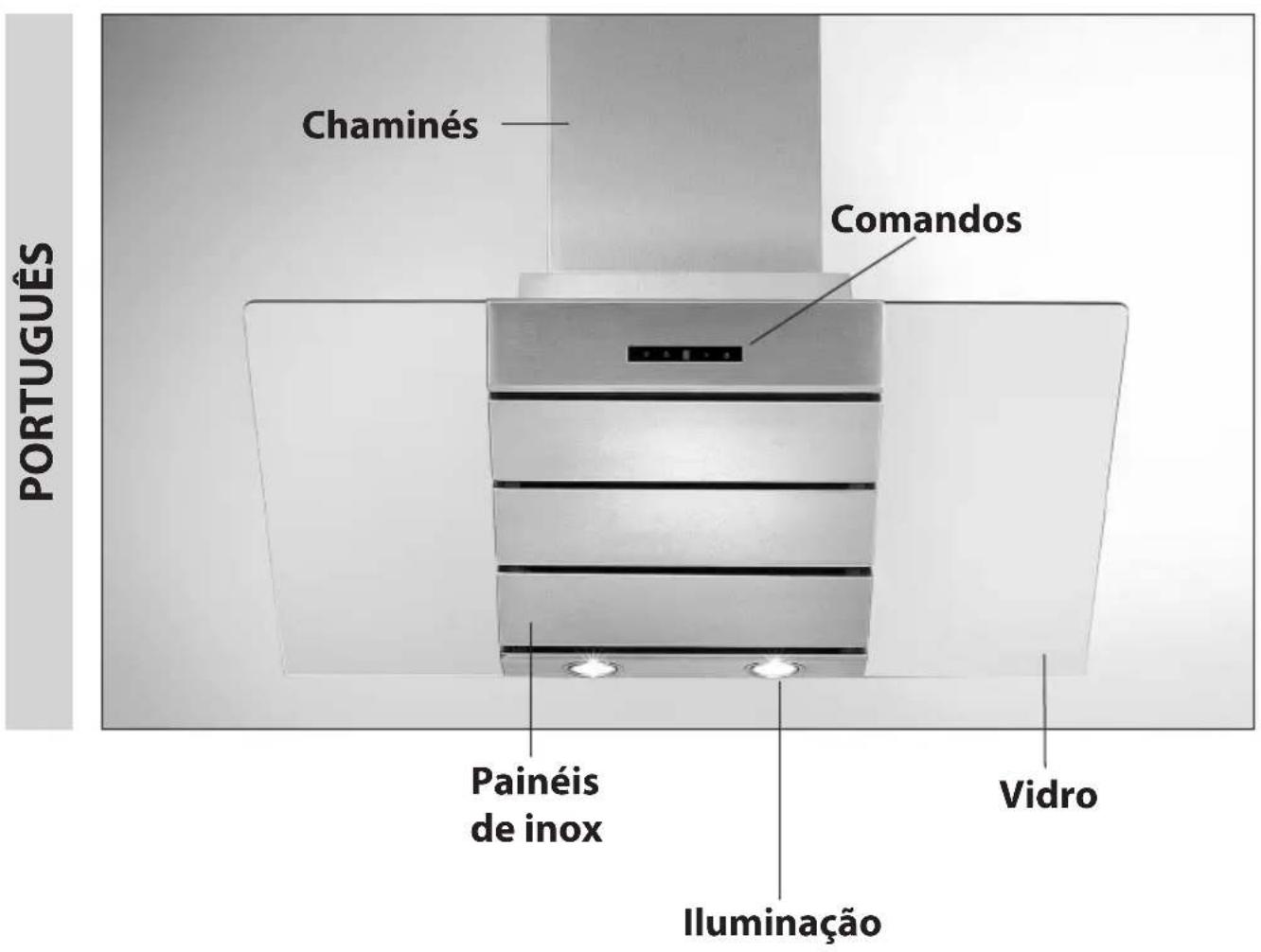

NEDERLANDS Afzuigvermogen (m3/h): 756 Voltage: 220-240V ~ 50/60Hz Absorptie motor: 1x250W Diameter uitgang lucht (mm): 150 Lampen: 2x20W Glas vaatwasbestendige panelen Afvoerkanaal Verlichting BedieningspaneelALGEMEEN Lees de inhoud van dit boekje goed door, omdat het belangrijke informatie bevat voor veilige installatie, gebruik en onderhoud. Bewaar het boekje voor naslag in de toekomst. Het apparaat is ontworpen als afzuigkap (Iuchtafvoer naar buiten, waarbij gezorgd moet worden voor voldoende luchttoevoer naar de keuken) of als lter (Iuchtrecirculatie binnen). Het apparaat is ontworpen om gebruikt te worden in de afzuigversie (externe afvoer van de lucht - Afb. 1B) of in de lterversie (interne recirculatie van de lucht - Afb.1A). VEILIGHEIDSVOORSCHRIFTEN Opletten indien tegelijkertijd een afzuigkap en een brander of haard aan staan die afhankelijk zijn van de omgevingslucht en gevoed worden door een andere energiebron dan elektriciteit. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werking dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer naar buiten moet u zich houden aan de geldende voorschriften die van toepassing zijn in uw land. Voordat u het model op het elektriciteitsnet aansluit: - Controleer op het gegevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenkomen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwaliceerde elektricien. - Als de voedingskabel beschadigd is dient deze te worden vervangen door een andere kabel of een speciale kabelcombinatie, beschikbaar bij de fabrikant of de technische servicedienst. Attentie! In bepaalde omstandigheden kunnen huishoudelijke apparaten gevaarlijk zijn. A) Probeer niet om de lters te controleren terwijl de afzuigkap werkt. B) Raak de lampen en de gedeelten vlakbij niet aan als de verlichting lang aan is of kort na deze te hebben uitgezet. C) Het is verboden om onder de afzuigkap voedsel te amberen. . D) Voorkom open vlammen, deze zijn schadelijk voor de lters en brandgevaarlijk.. E) Houd altijd toezicht op het voedsel dat u aan het bereiden bent, om te voorkomen dat hete olie vlam vat.. F) Voor elke onderhoudsbeurt moet men het apparaat loskoppelen van het lichtnet. G) Dit apparaat mag niet worden gebruikt voor gebruik door kinderen of andere personen die toezicht nodig hebben. H) Voorkom dat kinderen met het apparaat spelen.

I) Als de afzuigkap tegelijk met andere apparaten wordt

gebruikt die gas of andere brandstoen verbranden, moet het vertrek goed worden geventileerd. L) Als de reinigingswerkzaamheden niet worden uitgevoerd zoals aangegeven in de handleiding loopt u het risico dat er brand uitbreekt. Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct wordt uitgevoerd, werkt de gebruiker mee aan het voorkomen van potentiële negatieve consequenties voor omgeving en gezondheid. Het symbool op het product of op het bijgeleverde documentatiemateriaal geeft aan dat het niet moet worden behandeld als normaal huisvuil, maar dat het moet worden ingeleverd bij een speciaal verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering moet plaatsvinden in het respect van de gemeentelijke normen. Voor meer informatie over het onderhoud en het recyclen van dit product kunt u contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschaft. INSTALLATIE INSTRUCTIES De werkzaamheden m.b.t de montage en de elektrische aansluiting dienen verricht te worden door gespecialiseerd personeel.

• Elektrische aansluiting Het apparaat is gemaakt in klasse II (dubbel geïsoleerd), het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden. De stekker moet na de installatie van het apparaat gemakkelijk toegankelijk zijn. In het geval dat het apparaat een kabel zonder stekker heeft, moet men deze op het electrische net aansluiten met een schakelaar tussen apparaat en net, waarvan alle polen onderbroken worden; de minimale opening tussen de contacten moet 3 mm zijn en de schakelaar moet gedimensioneerd zijn voor de belasting en voldoen aan de van kracht zijnde normen. De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden: BRUIN = L fase BLAUW = N nulleiding

• Indien het gebruikte fornuis electrisch, op gas of met inductie werkt, dan moet de minimale afstand hiertussen en het laagste deel van de kap tenminste 45 cm bedragen.Sluit de afvoer van de afzuigkap niet aan op een leiding waardoor warme lucht circuleert of die gebruikt wordt voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energie gevoed worden.

• Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

• We raden u aan een luchtafvoerbuis te gebruiken met een- zelfde diameter als die van de luchtafvoeropening. Het ge- bruik van een verkleinstuk zou de prestaties van het product kunnen beperken en het lawaai kunnen doen toenemen.

• Voor u overgaat tot het monteren dient u, om het apparaat beter te kunnen bewegen, het vetfilter B (Afb. 5) uit te schakelen. Voor u deze handeling uitvoert moet u de volgende opdrachten opvolgen, aan de hand van het model dat u in uw bezit heeft: NEDERLANDS

- 31 -MODEL 1 Verwijder de 3 panelen A zoals aangegeven in Afb. 4a. Trek aan het handvat B zoals aangegeven in Afb. 5. MODEL 2 Open het paneel A zoals aangegeven in Afb. 4b. Trek aan het handvat B zoals aangegeven in Afb. 5.

• Wandbevestiging Trek een lijn op de muur langs de onderzijde van de kap, afb. 2A (houd rekening met de minimum afstand vanaf de kookplaat afb. 2B). - Plaats de bevestigingsmal aan de wand. Zorg ervoor dat de lijn overeenkomt met de lijn beschreven in de voorgaande paragraaf. - Teken en maak de bevestigingsgaten (Afb. 3). - Bevestig de 2 bovenste schroeven K zonder ze volledig vast te draaien en doe de pluggen op hun plaats (Afb. 3). - Bevestig het apparaat aan de muur, breng het in horizontale stand en draai de schroeven K vast (Afb. 6). - Als alles is afgesteld bevestigt u de kap denitief met behulp van de 2 schroeven C (Afb. 7). - Gebruik bij het monteren schroeven en pluggen die geschikt zijn voor het type wand (bv. gewapend beton, gipsplaat, enz.). - Indien de schroeven en de pluggen bij het product zijn geleverd moet u zich ervan verzekeren dat ze geschikt zijn voor het type wand waaraan de kap wordt bevestigd.

• Installatie van modellen met decoratieve schoorsteen Doe handschoenen aan en verwijder het beschermfolie van de kap. Zorg ervoor dat u de kap niet krast. (Afb. 7) Voorzie de elektrische voeding in de speciale ruimte van het decoratieve verbindingsstuk. Regel de breedte van de ophangsteun van het bovenste verbindingsstuk (Afb.8 C). Bevestig hem vervolgens aan het plafond op dusdanige wijze dat hij in een rechte lijn staat met uw kap, door middel van de schroeven A (Afb. 8 C). Respecteer de afstand vanaf het plafond, aangegeven in (Afb. 8 B). Verbind, door middel van een exibele buis L, de ens C aan de luchtafvoeropening (Afb. 8 D). Steek de bovenkant van de schoorsteen in de onderkant van de schoorsteen.Haal de bovenste schoorsteen omhoog tot aan de steun en bevestig hem met behulp van de schroeven F (Afb. 8 C).

• Filterversie De lters moeten aan de afzuigeenheid worden bevestigd die zich in de kap bevindt. Plaats ze in het midden en draai ze 90 graden totdat u ze vast hoort klikken (Afb. 10).

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te laten nadat het eten bereid is, voor een optimale luchtverversing. De goede werking van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder moet men aandacht besteden aan het vetlter en aan het lter met actieve koolstof. dient voor het tegenhouden van de vetdeeltjes die in de lucht circuleren, en raakt daarom oververzadigd na onvoorzienbare perioden, afhankelijk van het gebruik van het apparaat. - Om eventueel brandgevaar te voorkomen dient u maximaal om de 2 maanden het vetlter te wassen. Dit kan ook in de afwasautomaat. - Nadat u het lter enige malen heeft gewassen kan het licht verkleuren. Dit geeft echter geen recht op vervanging van het lter. Voert men de aanwijzingen betreft de vervanging of het wassen niet op, dan kan er brandgevaar optreden in de vetlters.

• zuiveren de lucht die weer in de ruimte teruggevoerd wordt. De lters kunnen niet gereinigd of geregenereerd worden en moeten minimaal eens in de vier maanden vervangen worden. De koolstofverzadiging hangt af van een al dan niet intensief gebruik van de afzuigkap, van het type keuken en van de regelmaat waarmee de vetlters gereinigd worden.

• Reinig de afzuigkap regelmatig van binnen en van buiten met behulp van een doek gedrenkt in spiritus of in een neutraal, schurend afwasmiddel.

• De verlichtingsinstallatie is ontworpen om gebruikt te worden tijdens het koken en niet voor langdurige verlichting van de omgeving. Het langdurige gebruik van de verlichting vermindert de levensduur van de lampen aanzienlijk.

• Vervanging van de halogeenlampen (Fig.9). Om de halogeenlampen B te vervangen moet men hetglaasje C verwijderen door een voorwerp als hefboomin de daarvoor bestemde spleten te steken.Vervang deze door lampen van hetzelfde type. Opgelet: raak de lampen niet met de blote handen aan

• Bedieningspaneel: (Fig.11) Toets A = voor het aan- en uitschakelen van de verlichting Toets B = voor het aan- en uitschakelen van de wasemkap. Het apparaat wordt ingeschakeld op de 1ste snelheid. Als de kap is ingeschakeld, houdt u de toets 2 seconden ingedrukt om deze uit te schakelen. Als de kap op de 1ste snelheid wordt ingeschakeld is het niet nodig de toets ingedrukt te houden om de kap uit te schakelen. Dit verlaagt de snelheid van de motor. Display C = geeft de geselecteerde motorsnelheid en de inschakeling van de Timer aan. Toets D = voor het regelen van de stand van de afzuigkap. Met deze toets kan een hogere stand gekozen worden. Wanneer deze toets bediend wordt terwijl de afzuigkap in stand 3 staat, wordt de intensieve stand ingesteld. Dit houdt in dat de afzuigkap gedurende 10 minuten op vol vermogen zal werken, waarna hij automatisch terugkeert naar stand 3. Tijdens deze functie knippert het display C. Toets E = Door de Timer in te schakelen worden de gekozen functies 15 minuten lang ingeschakeld, waarna ze worden uitgeschakeld. Door weer op de toets E te drukken wordt de Timer uitgeschakeld. Als de Timerfunctie is ingeschakeld, zal op het display de decimale punt knipperen. De Timer kan niet worden ingeschakeld als de functie intensieve snelheid is ingeschakeld. Als, wanneer het apparaat uit is, de toets E 2 seconden lang wordt ingedrukt, wordt de functie “clean air” ingeschakeld. Deze functie schakelt de motor elk uur 10 minuten lang op de eerste snelheid in. Als deze functie is ingeschakeld zullen de zijgedeeltes op het display een draaiende beweging maken. Zodra deze tijd is verstreken gaat de motor uit en verschijnt op het display de letter “C” totdat, na weer 50 minuten, de motor opnieuw voor 10 minuten gaat draaien, enzovoort. Om weer in normaal bedrijf te komen, moet men op een willekeurige toets drukken, behalve op die van de verlichting. Om de functie te - 32 -disactiveren, drukt men op toets E.

• Vetlters/koolstolters verzadigd : - Als het display C knippert en de ventilatiesnelheid wordt afgewisseld met de letter F (bv. 1 en F) dienen de vetlters te worden gereinigd. - Als het display C knippert en de ventilatiesnelheid wordt afgewisseld met de letter A (bv. 1 en A) dienen de koolstolters te worden vervangen. Als het schone lter weer op zijn plaats zit dient u een reset uit te voeren van het elektronische geheugen door circa 5 seconden op de toets A te drukken, totdat de tekens F of A op het display C stoppen met knipperen. DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN. - 33 -- 34 -
