INSTRUKCJA OBSŁUGI HDC9475TG SAMSUNG

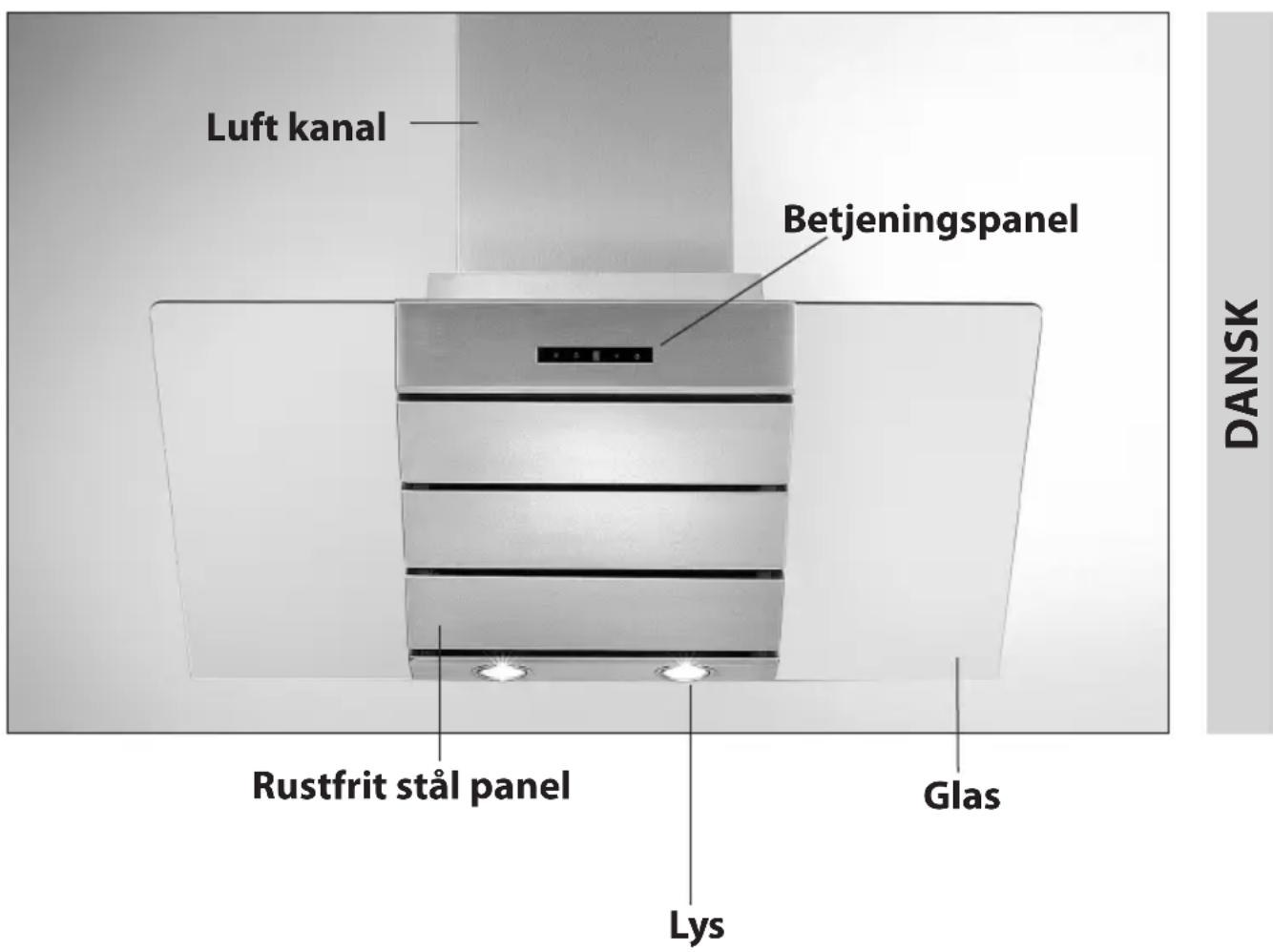

Dane techniczne Sterowanie Płyty nierdzewne Oświetlenie OKAP KUCHENNY Moc ssania (m3/godz): 756 Napięcie: 220-240V ~ 50Hz Zużycie energii przez silnik: 1x250W Średnica wylotu powietrza (mm): 150 Lampy: 2x20W POLSKI Komin Płyta szklana- 47 - HDC6475TG HDC9475TG

HDC6475TG - HDC9475TG

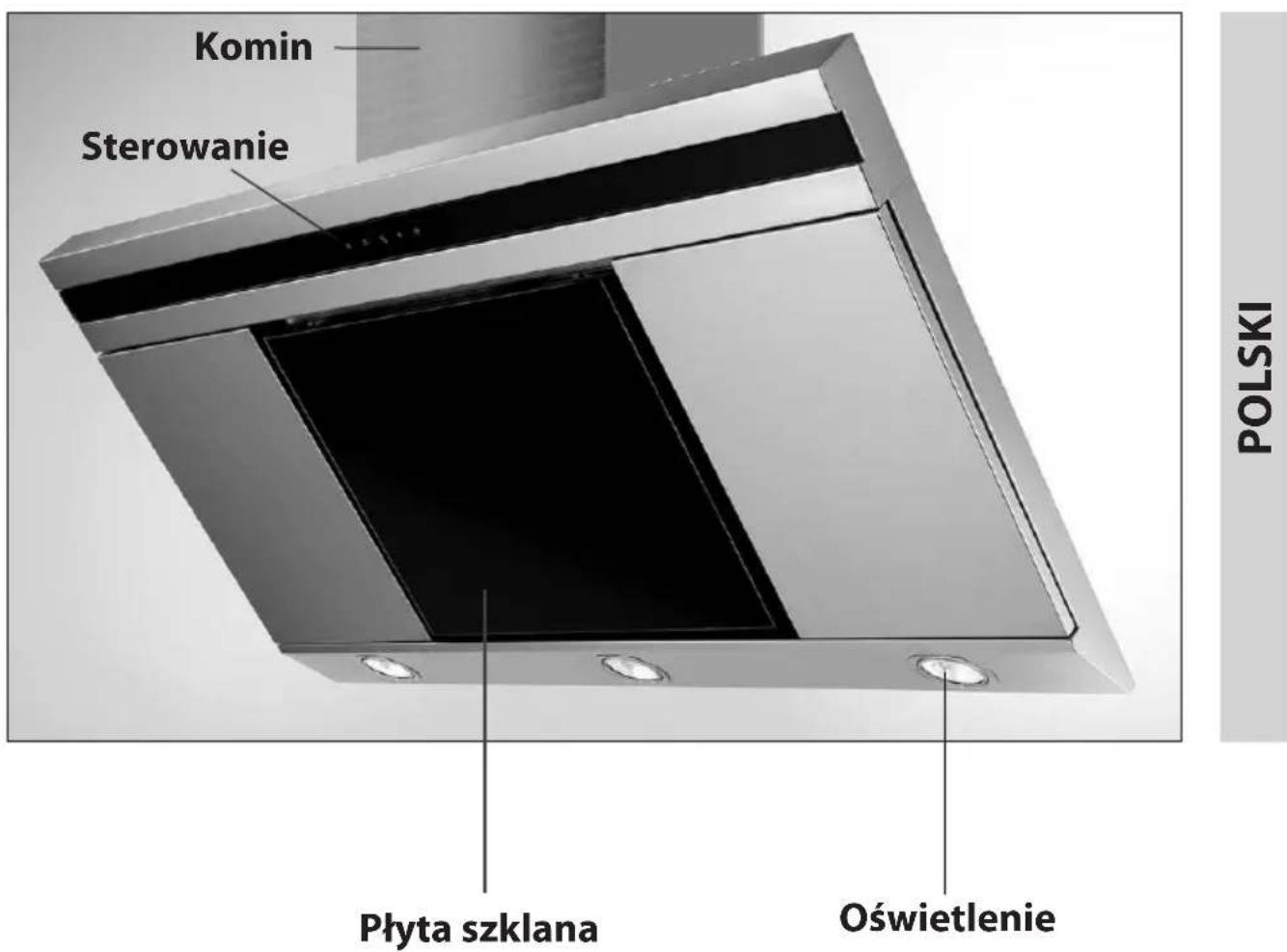

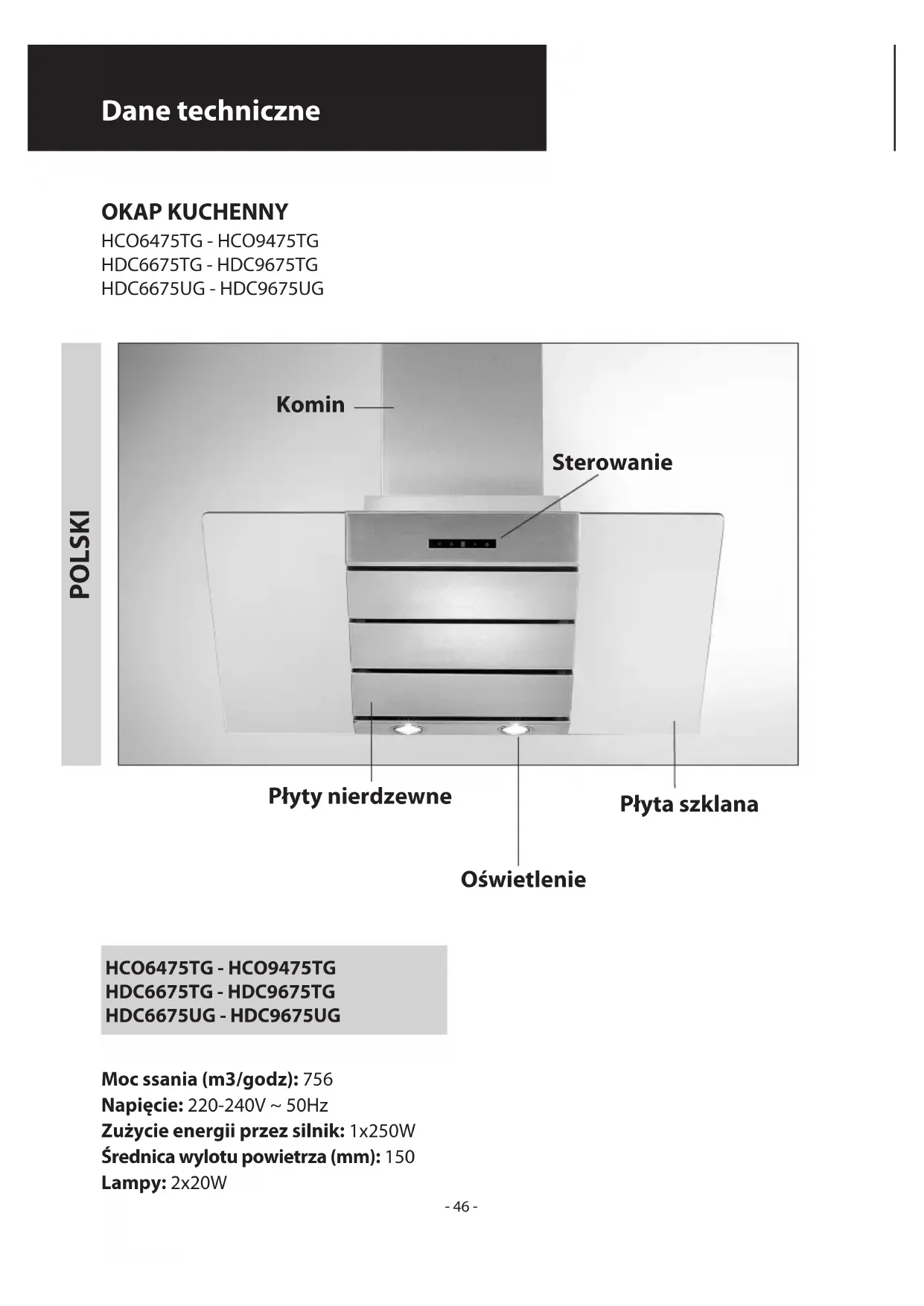

Dane techniczne OKAP KUCHENNY Moc ssania (m3/godz): 756 Napięcie: 220-240V ~ 50Hz Zużycie energii przez silnik: 1x250W Średnica wylotu powietrza (mm): 150 Lampy: 2x20W POLSKI Komin Oświetlenie Płyta szklana SterowaniePOLSKI

Należy zapoznać się dokładnie z niniejszym tekstem, zawiera- jącym wskazówki, dotyczące bezpieczeństwa przy instalacji, eksploatacji i konserwacji okapu kuchennego. Należy zacho- wać niniejsze instrukcje także dla późniejszych konsultacji. Urządzenie zostało zaprojektowane w wersji zasysającej (odprowadzanie powietrza na zewnątrz – Ryc.1B), ltrującej (recyrkulacja powietrza wewnątrz – Ryc.1A).

UWAGI O BEZPIECZEŃSTWIE

Nie należy używać jednocześnie okapu kuchennego i paleniska lub kominka zależnych od powietrza w pomiesz- czeniu i niezasilanych energią elektryczną, ponieważ okap zużywa powietrze potrzebne do ich spalania. Ciśnienie ujemne w pomieszczeniu nie powinno przekraczać 4 Pa (4x10–5 bar). Należy więc zadbać o prawidłową wentylację w pomieszczeniu, konieczną dla bezpiecznego funkcjonowania urządzenia. Przy odprowadzaniu dymu na zewnątrz, należy przestrzegać norm obowiązujących w waszym kraju. Przed podłączeniem modelu do sieci elektrycznej: - skontrolować tabliczkę znamionową (znajdującą się we- wnątrz urządzenia) aby upewnić się, że napięcie i moc są odpowiednie dla danej sieci i że gniazdo wtykowe połączenia jest odpowiednie. W przypadku wątpliwości zwrócić się do wykwalikowanego elektryka. - Jeśli przewód zasilana jest uszkodzony powinien zostać wymieniony na przewód lub specjalny zespół dostępny u producenta lub u jego obsługi technicznej. UWAGA! W niektórych sytuacjach urządzenia elektryczne mogą stanowić zagrożenie. A) Nie kontrolować stanu filtrów, gdy okap jest włączony B) Nie dotykać oświetlenia lub jego okolic podczas lub zaraz po wydłużonym używaniu oświetlenia C) Zabronione jest gotowanie potraw na ogniu pod okapem D) Należy unikać wolnego ognia, ponieważ uszkadza filtry i może spowodować pożar E) Należy stale kontrolować gotowane potrawy, aby unik- nąć zapalenia wrzącego oleju F) Wyjąć wtyczkę z gniazdka przed przystąpieniem do konserwacji G) Urządzenie nie jest przeznaczone do używania przez dzieci lub niezdolne osoby bez nadzoru H) Należy pilnować dzieci, aby upewnić się, że nie bawią się urządzeniem

I) Jeśli okap zostanie użyty jednocześnie z urządzeniami

spalającymi gaz lub inne paliwa należy pamiętać o zagwa- rantowaniu dobrej wentylacji pomieszczenia. L) Jeśli czynności związane z czyszczeniem nie zostaną wykonane zgodnie z instrukcjami, istnieje zagrożenie wywołania pożaru. Niniejsze urządzenie oznaczone jest zgodnie z dyrektywa euro- pejska 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Upewniwszy się, że niniejszy produkt zostanie zuty- lizowany we właściwy sposób, użytkownik przyczynia się do ochrony przed potencjalnymi negatywnymi konsekwencjami dla środowiska i zdrowia. Symbol podany na produkcie lub na dokumentacji mu towarzyszącej wskazuje, że produktu ten nie powinien być traktowany jaki odpad domowy, lecz powinien być przekazany w stosownym punkcie zbiórki w celu odzy- skania urządzeń elektrycznych i elektronicznych. Pozbywać się go zgodnie z miejscowymi normami w zakresie utylizacji od- padów. Dla uzyskania dodatkowych informacji na temat trak- towania, odzyskiwania i recyklingu tego produktu, należy skontaktować się z odpowiednim lokalnym biurem, służbą odpadów domowych lub ze sklepem, w którym produkt został zakupiony.

INSTRUKCJE DO INSTALACJI

Czynności montażu i podłączenia elektrycznego powinny być dokonane przez wyspecjalizowany personel.

• Podłączenie elektryczne Urządzenie skonstruowane jest według klasy II, dlatego przewody nie muszą być uziemione. Wtyczka musi być łatwo dostępna po instalacji urządzenia. W przypadku, gdy urządzenie wyposażone jest w kabel bez wtyczki, w celu jego podłączenia należy umieścić pomię- dzy urządzeniem a siecią wyłącznik wielobiegunowy z mi- nimalnym otwarciem między stykami wynoszącym 3 mm, przystosowany do obciążenia i zgodny z obowiązującymi normami. Podłączenie do sieci elektrycznej powinno być przeprowa- dzone następująco: BRĄZOWY = L linia BŁĘKITNY = N zerowy

• Jeśli używana płyta grzewcza jest elektryczna, gazowa lub indukcyjna, minimalna odległość między płytą i najniższą czę- ścią okapu musi wynosić co najmniej 45 cm. Przy zastosowaniu rury łączącej składającej się z dwóch lub kilku części, część górna rury musi znajdować się wewnątrz części dolnej. Nie należy łączyć przewodu wyciągowego okapu z przewodem, w którym krąży gorące powietrze lub z przewodem przeznaczonym do odprowadzania dymu z urządzeń zasilanych energią inną niż energia elektryczna.

• W przypadku montażu urządzenia w wersji ssącej przygotować otwór odprowadzenia powietrza.

• Sugeruje się, aby używać przewodu do oprowadzania po- wietrza o takiej samej średnicy jak otwór wylotowy. Używanie przewężenia może zmniejszyć sprawność produktu i zwięk- szyć hałas.

• Przed rozpoczęciem montażu urządzenia, w celu jego ułatwie- nia, należy wyjąć filtr przeciwtłuszczowy B (Rys. 5). Przed wyjęciem filtru, w zależności od modelu urządzenia, należy wykonać następujące czynności: MODEL 1 Usunąć 3 płyty A w sposób pokazany na Rys. 4a. Pociągnąć uchwyt B w sposób pokazany na Rys.5. MODEL 2 Otworzyć płytę C w sposób pokazany na Rys. 4b. Pociągnąć uchwyt B w sposób pokazany na Rys. 5.

• Montaż na ścianie Zaznacz dolną krawędź okapu na ścianie — patrz Rys. 2A. Należy przy tym pamiętać o minimalnej odległości od płyty - 48 -kuchennej (Rys. 2B). - Umieść wzornik do ustalenia położenia na ścianie, tak aby jego linia pasowała do linii wyznaczonej przed chwilą. - Zaznacz i wykonaj otwory do mocowania (Rys. 3). - Zamocuj kołki rozporowe i wkręć 2 górne wkręty K, nie do- kręcając ich (Rys. 3). - Umieść urządzenie na ścianie, ustawiając je dokładnie w pozycji poziomej i dokręć wkręty K (Rys. 6). - Przed rozpoczęciem regulacji zamocuj ostatecznie okap, używając do tego 2 śrub C (Rys. 7). - Podczas montażu należy stosować wkręty i kołki rozporowe odpowiednie do rodzaju ściany (np. beton zbrojony, płyta gipsowo-kartonowa itd.). - W przypadku wkrętów i kołków znajdujących się w zestawie, należy upewnić się, czy są one odpowiednie dla rodzaju ściany, na której ma być zamocowany okap.

• Montaż modelu z kominami ozdobnymi Ściągnąć z komina powłokę ochronną używając rękawic i uważając aby go nie zarysować. (Rys.8A) Wewnątrz obszaru łącznika dekoracyjnego należy przygotować podłączenie do zasilania elektrycznego. Ustaw szerokość uchwytu górnego łącznika (Rys.8 C). Na- stępnie zamocuj uchwyt przy sucie, regulując śruby A w taki sposób, aby znajdował się on na osi okapu (Rys. 8 C). Pamiętaj o zachowaniu odległoœci od sutu pokazanej na Rys. 8 B. Połącz za pomocą giętkiego przewodu rurowego L kołnierz C z otworem wentylacyjnym (Rys. 8 D). Włóż górny komin do wnętrza komina dolnego. Przesuń górny komin do obejmy i zamocuj go za pomocą śrub F (Rys. 8 C).

• Wersja z ltrem Filtry powinny być zainstalowane na zespole zasysającym znaj- dującym się wewnątrz okapu, należy je wyśrodkować i obrócić o 90 stopni, tak aby zaskoczyły na swoje miejsce (Rys. 10).

EKSPLOATACJA I KONSERWACJA

• Zaleca się uruchomienie urządzenia przed przystąpieniem do gotowania potrawy. Zaleca się pozostawienie działającego urządzenia przez około 15 minut po zakończeniu gotowania potraw w celu całkowitego usunięcia nieświeżego powietrza. Prawidłowe działanie okapu uwarunkowane jest właściwą i stałą konserwacją; szczególną uwagę należy zwrócić na ltr przeciwtłuszczowy oraz na ltr z węgla aktywnego.

• Filtr przeciwtłuszczowy ma za zadanie zatrzymywanie czą- steczek tłuszczu zawieszonych w powietrzu, dlatego narażony jest na zatkanie w czasie zależnym od trwania użytkowania urządzenia. Filtr akrylowy, który ułożony jest na kratce wymienić należy wówczas, gdy napisy widoczne poprzez kratkę zaczną zmie- niać kolor a tusz ulegnie zamazaniu; nowy ltr powinien być założony w taki sposób, aby napisy były widoczne przez kratkę od zewnątrz okapu. W przypadku gdy ltry akrylowe nie posiadają napisów lub gdy obecne są ltry metalowe lub panel aluminiowy, dla za- pobieżenia zagrożenia ewentualnym pożarom najwyżej raz na 2 miesiące koniecznym jest umycie ltrów przy zastosowaniu następujących wskazówek: - zdjąć ltr z kratki i umyć go w roztworze wody i płynnego detergentu obojętnego usuwając zabrudzenia - Spłukać obcie letnią wodą i pozostawić do wyschnięcia. Filtry metalowe i/lub panele aluminiowe mogą być myte także w zmywarkach do naczyń, Po kilku umyciach, jeśli ltry wykonane są z aluminium lub występuje aluminiowy panel można zauważyć przebarwienia kolorów. Fakt ten nie daje prawa do domagania się ich ewentualnej wymiany. W przypadku niedochowania zaleceń wymiany i mycia może pojawić się zagrożenie pożarem ltrów przeciwtłuszczowych.

• Filtry z węgla aktywnego służą do oczyszczania powietrza wydalanego do otoczenia. Filtry nadają się do mycia lub regeneracji i powinny być wymieniane najdalej co cztery miesiące. Nasycenie węgla aktywnego zależne jest od długości czasu użytkowania urządzenia, od rodzaju kuchenki oraz od regularności, z jaką wykonywane jest czyszczenie ltra przeciwtłuszczowego.

• Czyścić regularnie wszystkie osady na wentylatorze oraz na pozostałych powierzchniach posługując się szmatka zwil- żoną denaturatem lub nieściernymi, neutralnymi, płynami czyszczącymi.

• Instalacja oświetleniowa zaprojektowana jest do użytkowa- nia podczas gotowania, a nie do długotrwałego użycia jako oświetlenie główne pomieszczenia. Przedłużone użytkowanie oświetlenia zmniejsza znacząco średnią trwałość żarówek.

• Wymiana lamp halogenowych (Rys.9). Aby wymienić żarówki halogenowe B ściągnąć szkiełko C wykorzystując do tego odpowiednie otwory. Wymienić żarówki na takie same. Uwaga: Nie dotykać żarówki gołą ręką.

• Wyświetlacz: (Rys.11) Przycisk A = przycisk włączający / wyłączający oświetlenie Przycisk B = przycisk włączający / wyłączający urządzenie. Okap włączy się na 1 prędkości. Przy urządzeniu włączonym, naciskając przycisk przez 2 sekundy, nastąpi wyłączenie okapu. Jeżeli urządzenie pracuje na pierwszej prędkości, aby wyłączyć okap, nie jest konieczne naciśnięcie przycisku. Silnik będzie pracował przy zmniejszonych obrotach. Wyświetlacz C = wskazuje wybraną prędkość i informuje, czy został włączony licznik czasu. Przycisk D = uruchamia okap. Naciskając taki przycisk nastąpi wzrost prędkości. Naciskając przycisk urządzenie z trzeciej prędkości przejdzie w intensywny tryb pracy, który będzie trwał ok. 10 sekund, po czym wróci do funkcjonowania przy wybranej poprzednio prędkości. W czasie uruchomienia takiej funkcji, wyświetlacz zapali się światłem migającym. Przycisk E = Il Timer reguluje czasowo funkcje, w chwili włą- czenia, przez 15 minut po ich wyłączeniu. Il Timer wyłącza się ponownym wciśnięciem przycisku E. Kiedy funkcja Timer jest włączona to na wyświetlaczu dziesiętna pozycja ma migać. Jeżeli włączona jest prędkość intensywna wówczas funkcji Timer nie można włączyć. Wciśnięciem przycisku E na 2 sekundy, gdy urządzenie jest wyłączone, włącza się funkcję “clean air”. Co godzinę włączy się wówczas silnik na 10 minut przy pierwszej prędkości. Podczas działania tej funkcji na wyświetlaczu widoczny będzie obrotowy ruch peryferyjnych segmentów. Po tym czasie sil-nik wyłączy się i na wyświetlaczu ukaże się litera “C” świecąca się w sposób ciągły przez następne 50 minut, po czasie którym silnik włączy się i tak dalej. Aby powrócić do normalnego trybu działa- nia należy przycisnąć jakikolwiek przycisk z wyjątkiem przycisku oświetlenia. Aby włączyć tę funkcję, należy nacisnąć przycisk E.

• Nasycenie ltrów przeciwtłuszczowych/ z węgla aktyw- nego: - Kiedy wyświetlacz C miga zmieniając prędkość pracy na literę F (es.1 e F) ltry przeciwtluszczowe mają być umyte. - Kiedy wyświetlacz C miga zmieniając prędkość pracy na literę A (es.1 e A) ltry węglane mają być wymienione. Po umieszczeniu czystego ltru należy wyzerować elektronicz- - 49 -ną pamięć naciśnięciem przycisku A na około 5 sekund aż do momentu, kiedy sygnalizator świetlny F lub A na wyświetlaczu C przestanie migać.

NIEPRZESTRZEGANIEM WYŹEJ WYMIENIONYCH WSKA-
