MANUAL DE UTILIZADOR HDC9475TG SAMSUNG

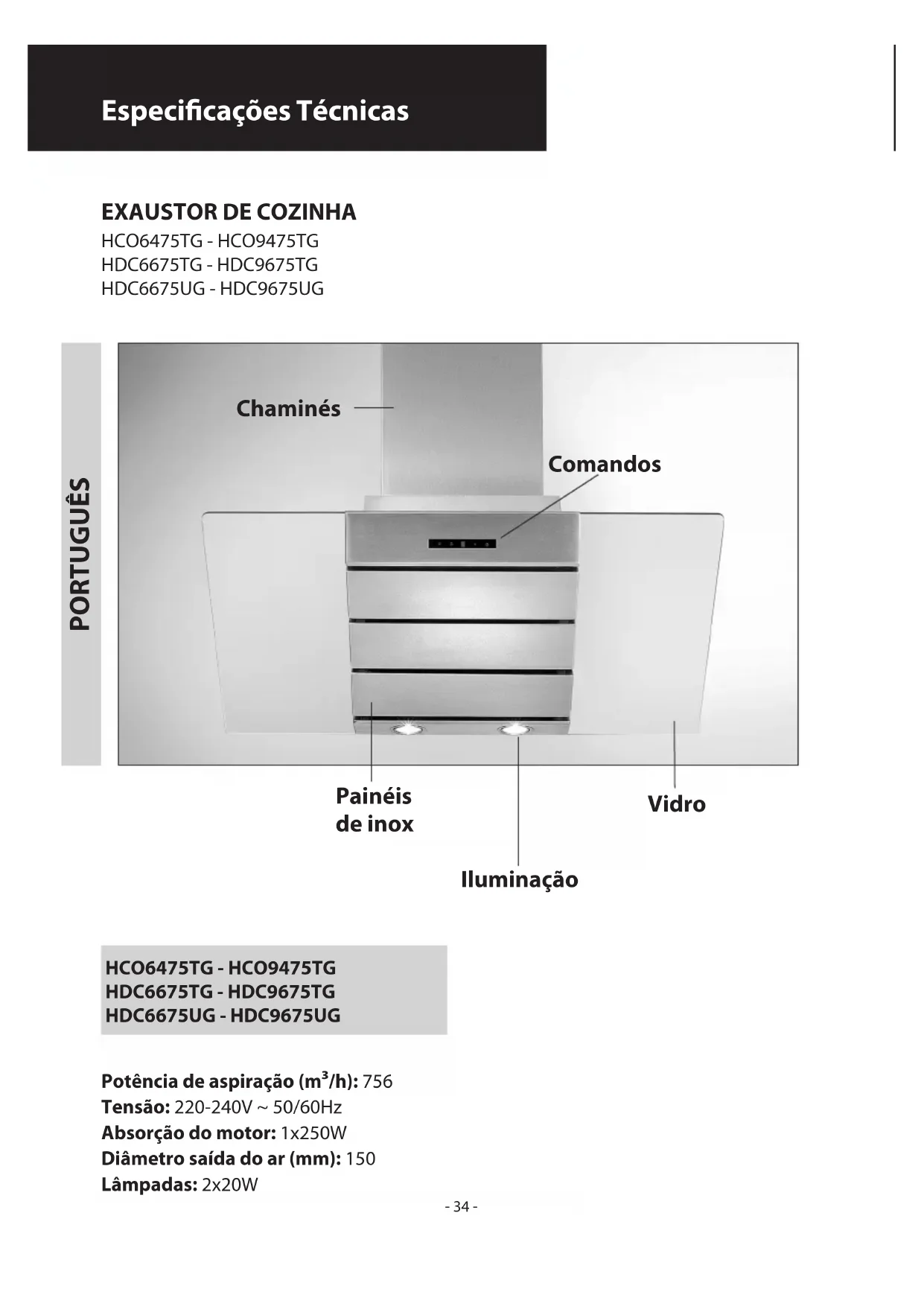

Especicações Técnicas

PORTUGUÊS Potência de aspiração (m³/h): 756 Tensão: 220-240V ~ 50/60Hz Absorção do motor: 1x250W Diâmetro saída do ar (mm): 150 Lâmpadas: 2x20W Comandos Painéis de inox Iluminação Chaminés Vidro- 35 - HDC6475TG HDC9475TG

HDC6475TG - HDC9475TG

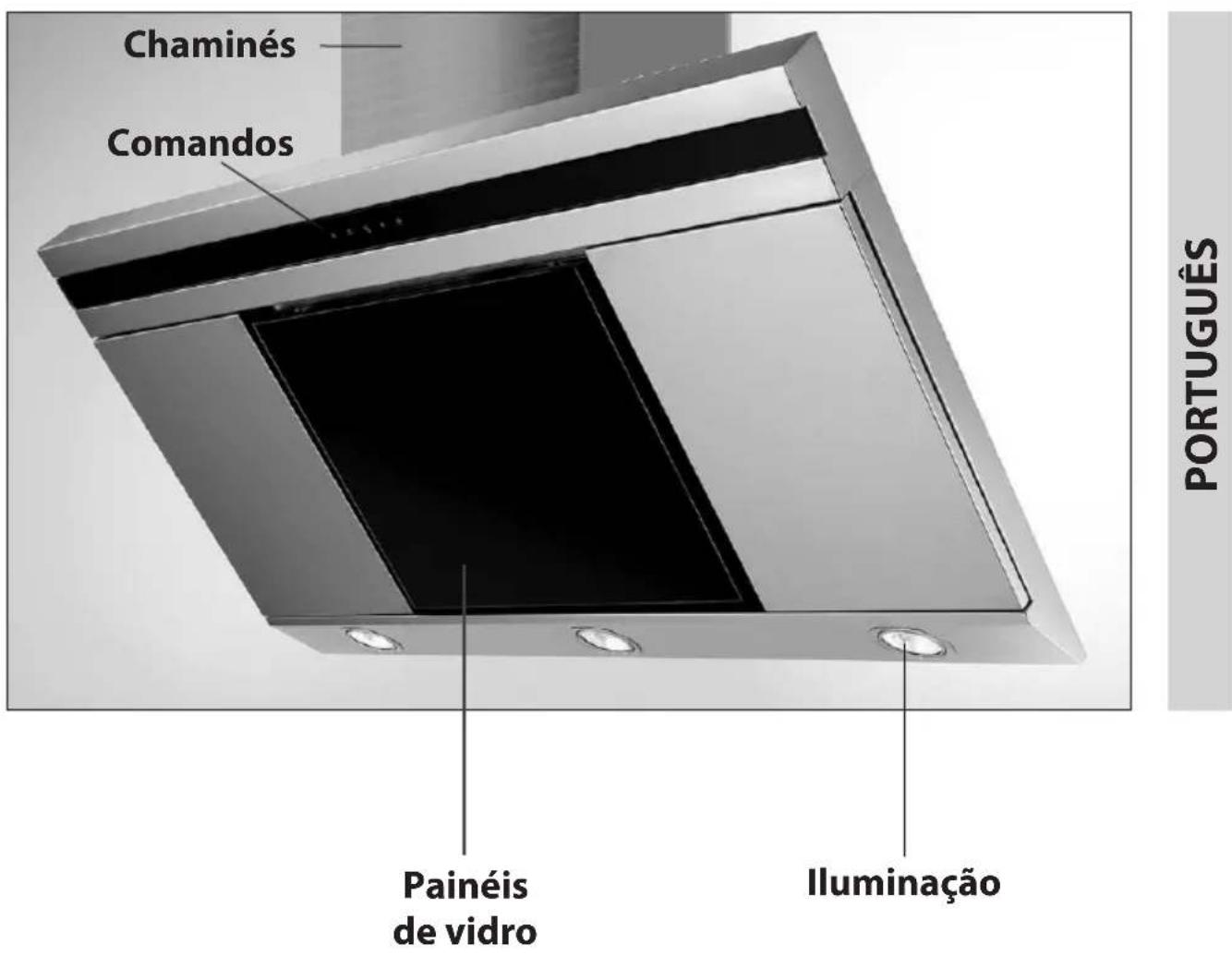

Especicações Técnicas

PORTUGUÊS Potência de aspiração (m³/h): 756 Tensão: 220-240V ~ 50/60Hz Absorção do motor: 1x250W Diâmetro saída do ar (mm): 150 Lâmpadas: 2x20W Chaminés Iluminação Painéis de vidro ComandosEste aparelho está marcado em conformidade com a Directiva Europeia 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assegurar-se que este aparelho seja eliminado de maneira certa, o utilizador contribui a prevenir as consequências potenciais negativas para o meio ambiente e a saúde. O símbolo no aparelho ou na documentação de acompanhamento indica que o mesmo não deve ser tratado como resíduo doméstico, mas deve ser levado a um ponto de colecta idóneo para reciclar equipamento eléctrico e electrónico. Para eliminá-lo obedecer os regulamentos locais sobre a eliminação de resíduos. Para maiores informações sobre o tratamento, a recuperação e a reciclagem deste aparelho, contactar o serviço local encarregado pela colecta de resíduos domésticos ou a loja onde o mesmo foi comprado.

ISTRUÇÕES PARA A INSTALAÇÃO

As operações de montagem e ligação eléctrica devem ser efectuadas por pessoal especializado.

• Conexão elétrica O aparelho é construído em classe II, portanto nenhum cabo deve ser ligado à tomada de terra. A cha deve ser facilmente acessível após a instalação do aparelho. No caso em que o aparelho não disponha de cabo sem cha, para ligá-lo à rede eléctrica será necessário interpor um interruptor omnipolar com abertura mínima de 3 cm entre os contactos, dimensionado para a carga e que atenda aos regulamentos em vigor. A ligação à rede elétrica deve ser feito como segue: MARROM = L fase AZUL = N neutro

• Se o plano de cozedura utilizado for eléctrico, a gás ou por indução, a distância mínima entre o mesmo e a parte mais baixa do exaustor deverá ser de no mínimo 45 cm. Tendo que ser usado um tubo de conexão composto de duas ou mais partes, a parte superior deve car externamente àquela inferior. Não conectar a descarga da coifa a um duto pelo qual circule ar quente ou utilizado para evacuar fumos de aparelhos alimentados por uma energia que não a elétrica.

• No caso de montagem do aparelho em versão aspirante predisponha o furo de evacuação do ar.

• Aconselha-se o uso de um tubo de evacuação do ar com o mesmo diâmetro da boca de saída do ar. O uso de uma redução poderia diminuir o desempenho do produto e au- mentar o ruído.

• Antes de efectuar as operações de montagem, para facilitar as manobras com o aparelho, desinserir o filtro anti-gordura B (Fig. 5). Antes de efectuar esta operação, efectua as seguintes fases, conforme o modelo que possui: GENERALIDADES Ler cuidadosamente o conteúdo do presente manual já que este fornece indicações importantes referentes à segurança de instalação, de uso e de manutenção. Conservar o manual para qualquer ulterior consulta. O aparelho foi projectado para utilização em versão aspirante (evacuação de ar para o exterior - Fig.1B), ltrante (circulação de ar no interior - Fig.1A).

ADVERTÊNCIAS PARA A SEGURANÇA

Prestar atenção se estão funcionando contemporaneamente uma coifa aspirante e um queimador ou um fogão dependentes do ar ambiente e alimentados por uma energia que não a elétrica, já que a coifa, aspirando, tira do ambiente o ar que o queimador ou o fogão necesitam para a combustão. A pressão negativa no local não deve ser superior a 4 Pa (4x10-5 bar). Para um funcionamento seguro, providenciar uma oportuna ventilação do local. Para a evacuação externa, ater-se às disposições vigentes no seu País. Antes de ligar o modelo à rede eléctrica: - Controle a placa dos dados (posta no interior do aparelho) para vericar que a tensão e a potência correspondam às da rede e que a tomada seja apropriada. Em caso de dúvidas interpele um electricista qualicado. - Se o cabo de alimentação estiver danificado, deverá ser substituído por um cabo ou um conjunto especiais fornecidos pelo fabricante ou pelo seu serviço de assistência técnica. Atenção! Em determinadas circunstâncias, os electrodomésticos podem ser perigosos. A) Não procure controlar os ltros com o exaustor em funcionamento. B) Não toque as lâmpadas e as áreas adjacentes, durante e logo pós o uso prolongado da instalação de iluminação. C) É proibido cozinhar alimentos flambé sob o exaustor. D) Evite a chama livre, porque é danosa para os ltros e perigosa para os incêndios. E) Controle constantemente os alimentos fritos para evitar que o óleo aquecido pegue fogo. F) Antes de efectuar qualquer manutenção, desligue o exaustor da rede eléctrica. G) Este aparelho não é destinado ao uso por parte de crianças ou pessoas que precisem de supervisão. H) Não permita que as crianças brinquem com o aparelho.

I) Quando o exaustor for utilizado contemporaneamente

a aparelhos que queimam gás ou outros combustíveis, o local deverá ser adequadamente ventilado. L) Se as operações de limpeza não forem efectuadas no respeito das instruções, existe o risco de incêndio. PORTUGUÊS

• Como prender numa parede Traçar o lado inferior do exaustor no muro (Fig.2A) (considerando a distância mínima do plano de cozedura, Fig. 2B). - Posicionar o molde de xação na parede, prestar atenção para a linha coincidir com a linha traçada no parágrafo anterior. - Marcar e realizar os furos para prender (Fig. 3). - Fixar os 2 parafusos superiores K sem parafusá-los completamente e as buchas de expansão (Fig. 3). - Posicionar o aparelho na parede, alinhá-lo na posição horizontal e parafusar os parafusos K (Fig. 6). - Após ter efectuado a regulação fixe o exaustor denitivamente com os 2 parafusos C (Fig.7). - Para as várias montagens utilize parafusos e buchas de expansão idóneas para o tipo de parede (por ex.: betão, cartão gesso etc.). - Se os parafusos e as buchas forem fornecidas juntamente com o aparelho, certicar-se que sejam idóneas para o tipo de parede na qual o exaustor será preso.

• Instalação para modelos com chaminé estética Remover a película de protecção da chaminé utilizando luvas e prestando atenção para não arranhar a superfície. (Fig.8A) Predispor a alimentação eléctrica dentro das medidas da junta decorativa. Regular a largura do suporte da junta superior (Fig. 8C). Em seguida, xar ao tecto de forma que esteja alinhada com o exaustor através dos parafusos A (Fig. 8 C) e respeitando a distância indicada do tecto, indicada na Fig. 8 B. Ligar, com um tubo exível L o ange C ao furo de escoamento do ar (Fig. 8D). Enfiar a chaminé superior dentro da chaminé inferior. Desar a chaminé superior até o suporte e xá-lo através dos parafusos F (Fig. 8C).

• Versão ltrante Os ltros devem ser aplicados no grupo aspirante colocado no interior do exaustor em posição central e girando-os de 90 graus até ouvir o “clique” de paragem (Fig. 10).

• É recomendável colocar o aparelho a funcionar antes de proceder com a cozedura de qualquer alimento. É recomendável deixar o aparelho 15 minutos a funcionar, depois de ter terminado a cozedura dos alimentos, para descarregar inteiramente o ar impuro. O bom funcionamento do exaustor depende de uma correcta e constante manutenção; uma atenção especial deve ser dedicada ao ltro anti-gordura e ao ltro de carvão activado.

• O ltro anti-gordura tem a função de reter as partículas gordurosas suspensas no ar, portanto está sujeito à obstruir- se após algum tempo, conforme o uso que se faz do aparelho. - Para prevenir o perigo de eventuais incêndios, no máximo a cada 2 meses é necessário lavar os ltros anti-gordura, para os quais é possível utilizar também a máquina de lavar louça. - Após algumas lavagens, podem vericar-se alterações da cor. Este fato não dá direito a reclamações para a eventual substituição dos mesmos. No caso de não cumprimento das instruções de substituição e lavagem, pode-se vericar o perigo de incêndio dos ltros anti-gordura.

• Os ltros de carvão activado servem para depurar o ar que será reintroduzido no ambiente. Os ltros de carvão activado não são laváveis ou regeneráveis e deverão ser substituídos no máximo a cada quatro meses. A saturação do carvão activado depende do uso mais ou menos prolongado do aparelho, do tipo de cozinha e da regularidade com a que é efectuada a limpeza do ltro anti-gordura.

• Limpar frequentemente o exaustor, tanto internamente quanto externamente, usando um pano humedecido com álcool desnaturado ou detergentes líquidos neutros e não abrasivos.

• O sistema de iluminação foi projectado para o uso durante a cozedura e não para um uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui sensivelmente a duração média das lâmpadas.

• Substituição das lâmpadas de halogéneo (Fig.9). Para substituir as lâmpadas de halogéneo B tire o vidro C fazendo forças nas especícas espessuras. Substitua com lâmpadas do mesmo tipo. Atenção: não toque a lâmpada directamente com as mãos.

• Comandos: (Fig.11) Tecla A = acende/apaga as luzes Tecla B = liga/desliga a coifa. O aparelho liga na 1° velocidade. Se a coifa está ligada pressionar a tecla por 2 s. para desligá-la. Se a coifa se encontra na 1° velocidade não é necessário manter a tecla pressionada para desligar. Diminui a velocidade do motor. Display C = indica a velocidade seleccionada do motor e a activação do timer. Tecla D = liga a coifa. Aumenta a velocidade do motor. Pressionando a tecla da 3° velocidade insere-se a função intensiva por 10’, depois o aparelho volta a funcionar na velocidade de exercício do momento da activação. Durante esta função o display lampeja. Tecla E = O timer determina os tempos de funcionamento, no momento da activação, para 15 minutos depois de desligar. Para desactivar o timer carregue outra vez na tecla E. Quando a função timer estiver activa, no display deverá piscar o ponto decimal. Se estiver a funcionar na velocidade intensa, não será possível activar o timer. Se carregar 2 segundos na tecla E, quando o aparelho for desligado, activa-se a função “clean air”. Esta função liga o motor 10 minutos por hora na primeira velocidade. Durante o funcionamento, o display deverá visualizar um movimento rotativo dos segmentos periféricos. Depois deste tempo ter passado, o motor desliga-se e o display deverá visualizar a letra “C” xa até, depois de 50 minutos, o motor reiniciar a funcionar mais 10 minutos e assim por diante. Para voltar ao funcionamento normal, carregue em qualquer tecla excepto aquela das luzes. Para desactivar a função, - 37 -carregue na tecla E.

• Saturação dos ltros anti-gordura carvão activo: - Quando o display C piscar alternando a velocidade de funcionamento com a letra F (ex. 1 e F), os ltros anti-goruda deverão ser lavados. - Quando o display C piscar alternando a velocidade de funcionamento com a letra A (ex. 1 e A), os ltros carvão deverão ser substituídos. Uma vez colocado o filtro limpo deve-se restabelecer a memória electrónica, carregando na tecla A por aproximadamente 5 segundos, até o indicador luminoso F ou A do display C terminar de piscar.
