MANUALE UTENTE LLT9VB52U ELECTROLUX

Grazie per aver scelto di acquistare quello prodotto Electrolux. Lo abbiamo creato per fornirvi prestazioni impeccabili per molti anni, grazie a technologie innovative che vi amplificHERanno la vita - funzioni che non troverete sulle normali apparecchiature. Vi invitiamo di dedicare quale minuto allalettura per sapere come trarrre il massimo dal vosto elettrodomestico.

Visitate il nostro site Web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza: www.electrolux.com

Registrarilevastro prodotto ericevere un servizio migliorare: www.electrolux.com/productregistration

Acquisto di accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consiglio sempre l'impiego di ricambi originali.

Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati Modello, numero dell'apparecchio (PNC), numero di serie.

Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio (PNC), numero di serie.

! Avverenza / Attenzione - Importanti Informazioni di Sicurezza.

i Informazioni e consigli generali.

Informazioni sull'ambiente.

Con riserva di modifiche.

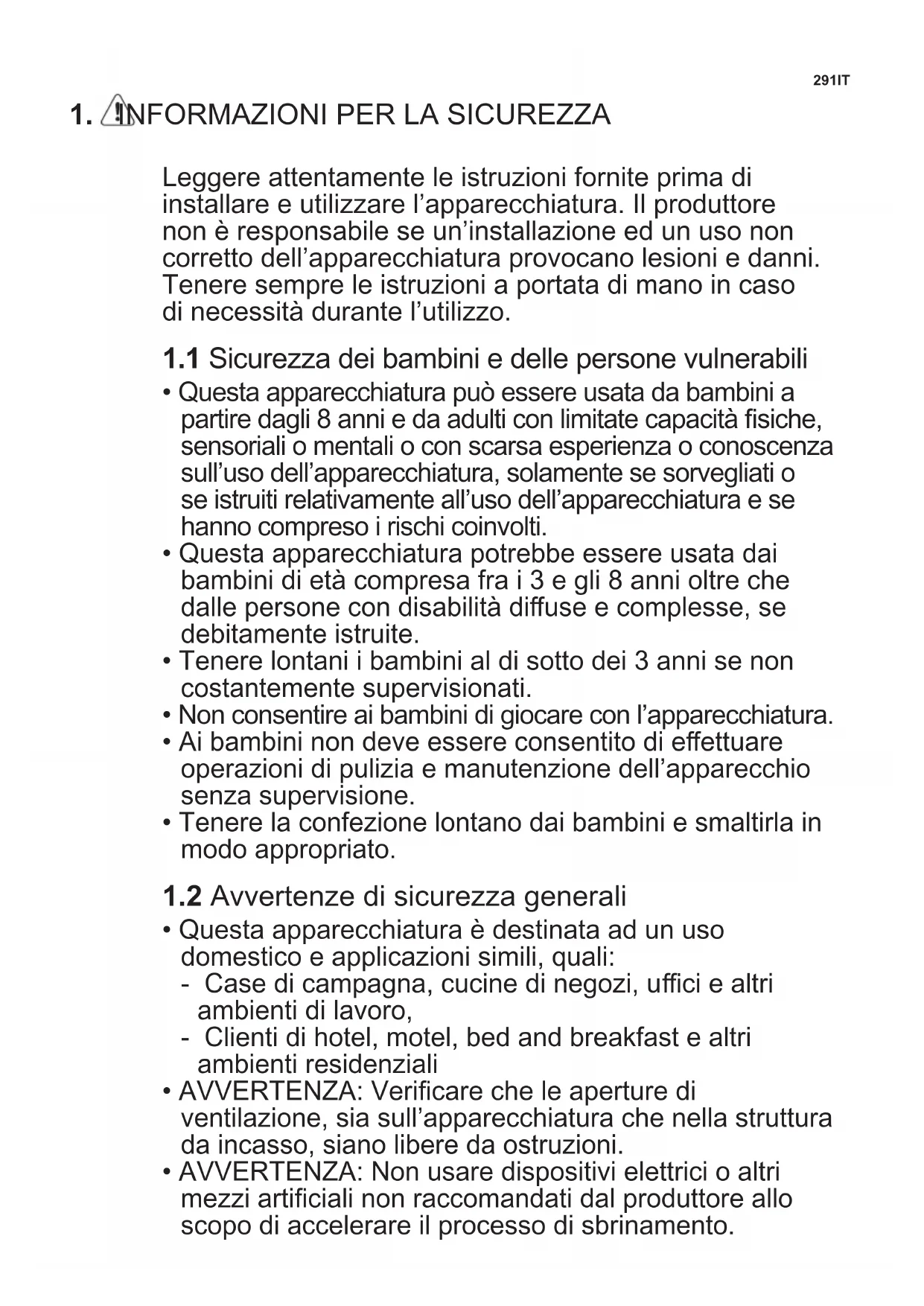

1. INFORMAZIONI PER LA SICUREZZA

Leggere attendamente le istruzioni fornite prima di installare e utilizzato l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Questa apparecchiatura既可以 essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
• Questa apparecchiatura potrebbe essere usata dai bambini di età compresa fra i 3 e gli 8 anni或者其他 che nelle persone con disabilità diffuse e complesse, se debitamente istruite.
• Tenere lontani i bambini al di sotto dei 3 anni se non costamente supervisionati.
• Non consentire ai bambini di giocare con l'apparecchiatura.
• Ai bambini non deve essere consentito di effettuire operazioni di pulizia e manutenzione dell'apparecchiozza supervisione.
• Tenere la confezione lontano dai bambini e smaltirla in modo appropriato.

1.2 Avverenze di sicurezza generali

• Questa apparecchiatura è destinata ad un uso domestico e applicazioni simili, quali:

• Case di campagna, cucine di negozi, uffici e altri ambienti di lavoro,

• Clienti di hotel, motel, bed and breakfast e altri ambienti residenziali

• AVVERTENZA: Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, siano libero da ostruzioni.

• AVVERTENZA: Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.

• AVVERTENZA: Non danneggiare il circuito refrigerante.

• AVVERTENZA: Non utilizzato apparente elettriche all'interno dei comparti di conservazione degli alimenti, ad eccezione di quelli consigliati dal costruttore.
• Non usare acqua spray né vapeore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
• Non conservare in questa apparecchiatura sostanje esplovice come bombolette spray contenti un propellente infiammabile.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un technique autorizzato o da una persona qualificata per evitare situazioni di pericolò.
• Se l'apparecchiatura è dotata di un distributore di ghiaccio o di acqua, riempirlo solo con acqua potabile.

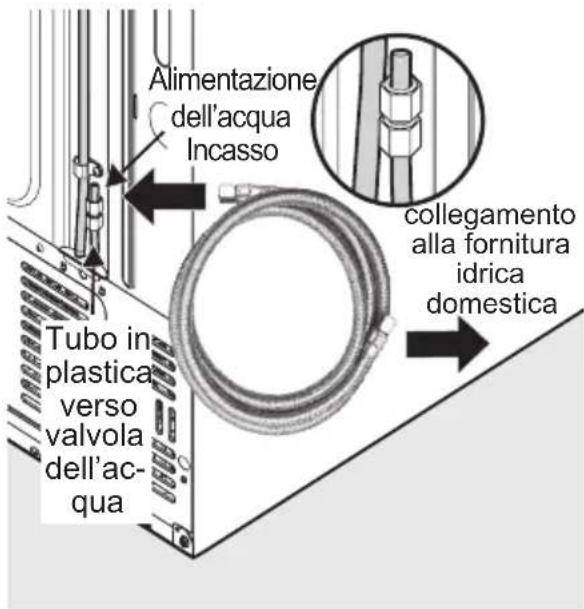

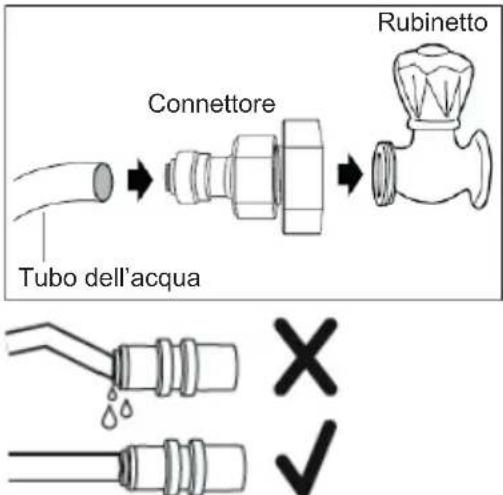

• Se l'apparecchiatura richiede un collegamento idrico, collegarla solo all'acqua potabile.
• La pressione dell'acqua in ingressso (minima e massima) deve essere compresa tra 1 bar (0,1 MPa) e 10 bar (1 MPa)
• É necessario utilizzato i nuovi gruppi di tubi flessibili forniti con l'apparecchiatura e i vecchi gruppi di tubi flessibili non devono essere riutilizzati.

• Per evitare la contaminazione degli alimenti, si prega di rispetto le seguenti istruzioni:

• L'apertura prolongata dello sportello può causare un significativo aumento della temperature nei vari dell'apparecchio.

• Pulire regolarmente le superfici che possono venire aicontatto con gli alimenti e i sistemi di drenaggio accessibili.
• Pulire i serbatoi di acqua se non sono stati utilizzati per 48 ore: sciacquare l'impianto idrico collegato ad una rete idrica se l'acqua non è stata prelevata per 5 giorni.
• Conservare la carne e il pesce crudo in apposti contentitori in frigorifero, in modo che non vengano aicontatto con altri alimenti o che non colino su di essi.

Gli scomparti per surgelati a due stelle sono adatti alla conservazione di alimenti surgelati, alla conservazione o alla produzione di gelati e alla produzione di cubetti di ghiaccio.

• Gli scomparti a una, due e tre stelle non sono adatti al congelamento di alimenti freschi.
• Se l'apparecchio refrigerante viene lasciato vuoto per lunghi periodi, spegnere, sbrinare, pulire, pulire, asciugare e lasciare lo sportello aperto per evitare lo sviluppo di muffle all'interno dell'apparecchiatura.

2. ISTRUZIONI PER LA SICUREZZA

2.1 Installazione

AVVERTENZA!

L'installazione dell'apparecchiatura deve essere svolta unicamente da personale qualificato.

Rimuovere tutto il materiale d'imballaggio.
Non installment outilizzare l'apparecchiatura se è danneggiata.
- Attenersi alle istruzioni fornite insieme all'apparecchiatura.
- Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è molto pesante. Indossare sempre di guanti di sicurezza.
- Assicurarsi che l'aria possa circolare liberamente attorno all'apparecchiatura.
- Attendere almeno 4 ore prima di collegare l'apparecchiatura all'alimentazione. Questo serve a consentire all'olio di fluire nuovamente nel compressore.
Non installare l'apparecchiatura in prossimità di radiatori, fornelli, fornì o piani di cottura.
- La superficie posteriore dell'apparecchiatura deveseppogiata alla parete.
Non installare l'apparecchiatura dove sia esposta alla luce solare diretta.
Non installmentistaappapecchiatura in luoghi troppo umidi o freddi, come aggionate strutturali, garage o cantine.

• Quando si sposta l'apparecchiatura, sollevarla dal bordo anteriore, cosi da non graffiare il pavimento.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

AVVERTENZA!

In fase di posizionamento dell'apparecchiatura, verificare che il cavo di alimentazione non sia incastrato o danneggiato.

AVVERTENZA!

Nonutilizzare prese multiplee prolonghe.

L'apparecchiatura deve essere collegata a terra.
- Verificare che i dati elettrici riportati sulla targhetta di identificazione corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.
- Utilizzare sempre una presa elettrica con lavoro di protezione correttamente installata.
- Accertarsi di non danneggiare i componenti elettrici (ad es. la spina di alimentazione, il cavo di alimentazione, il compressore).

• Contattare il Centro di Assistenza o un elettricista per sostuire i componenti elettrici.
• Il cavo di alimentazione devere rimanere molto il livello della spina di alimentazione.

Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessible dopo l'installazione. Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre alla spina.

2.3 Uso

AVVERTENZA!

Rischio di lesions, scottature, scosse elettriche o incendio.

L'apparecchiaturacontiene gas infiammabile, isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale. Fare attenzione a non danneggiare il circuito refrigerante contente isobutano.

Non apportare modifiche alle specifiche di但这a appearecchiatura.
Non introdure apparecchiature elettriche (ad es. gelatiere) nell'apparecchiatura se non specificamente consentito dal produttore.
- Nel caso di danno al circuito refrigerante, assicurarsi che non si sviluppino fiamme libere e scintille nel locale. Aerare bene l'ambiente.
Non appoggiare oggetti incandescenti sulle parti in plastica dell'apparecchiatura.
Non introdure bevande analcoliche nel vano congelatore. Si verrà a create una pressione nel contentatore della bevanda.
Non conservare gas e liquidi inflammabili nell'apparecchiatura.
Non appoggiare o tenere liquidi o materiali inflammabili, ne oggetti lavormente incendiabili sull'apparecchiatura, al suo interno o nelle immeditate vicinanze.

Non toccare il compressore o il condensatore. Sono incandescenti.
Non togliere o toccare gli oggetti nel vano congelatore con le mani bagnate o umide.
Non ricongelare del cibo precedente scongelato.
- Attenersi alle istruzioni per la conservazione riportate sulla confezione del cibo surgelato.

2.4 Illuminazione interna

AVVERTENZA!

Pericolo di scosse elettriche.

• La lampadina utilizzata in questa apparecchiatura è di un tipo speciale per elettrodomestici. Non usarle per l'illuminazione di casa.

2.5 Pulizia e cura

AVVERTENZA!

Rischio di lesions o danni all'apparecchiatura.

L'unità refrigerante di但这a
apparecchiatura contiene idrocarburi.
L'unità delve essere ricaricata ed
ispezionata esclusivamente da personale
qualificato.
Controllare regolarmente lo scarico
dell'apparecchiatura e, se necessario,
pulirlo. L'ostruzione dello scarico
puo causare un deposito di
acqua di sbrinamento sul fondo
dell'apparecchiatura.

2.6 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.
Staccare la spina dall'alimentazione elettrica.

• Tagliare il cavo di alimentazione e smaltirlo.
  Rimuovere la porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.

• Il circuito refrigerante e i materiali di isolamento di但这a appearechiatura rispettano l'ozono.

• La schiuma isolante contiene gas inflammabili. Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.

Non danneggiare i componenti dell'unità refrigerante che si trovano vicino allo scambiatore di calore.

3. CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il symbolo Smaltire I'imballaggio negli apposti contentitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche

ed elettroniche. Non smaltire
apparecchiature contrassegnate
dal simbolo con i rifiuti domestici.
Portare il prodotto al punto di riciclaggio
piu vicino o contattare il comune di
residenza.

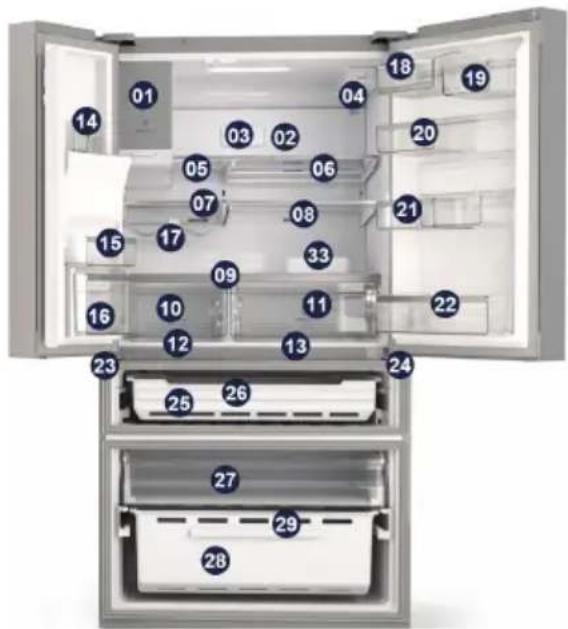

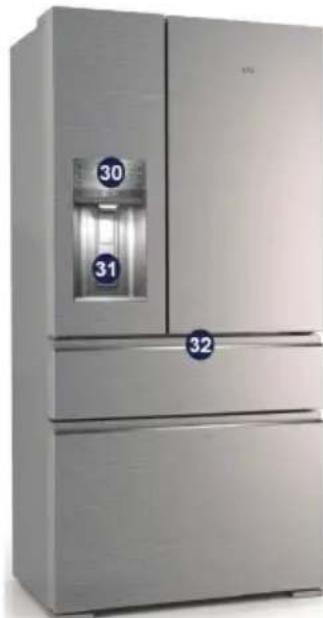

4. DESCrizIONE DELL'APPARECCHIATURA

Frigorifero

Cassetto centrale a temperatura variabile

Congelatore

Nota: Visto il continuo miglioramento dei nostri prodotti, il frigorifero potrebbe essere leggermente diverso rispetto alla figura qui sopra, ma le funzioni e i metodi di utilizzo rimangono gli stessi.

1 Macchina del ghiaccio
2 Multiflow
3 Filtro aria
4 Filtro acqua

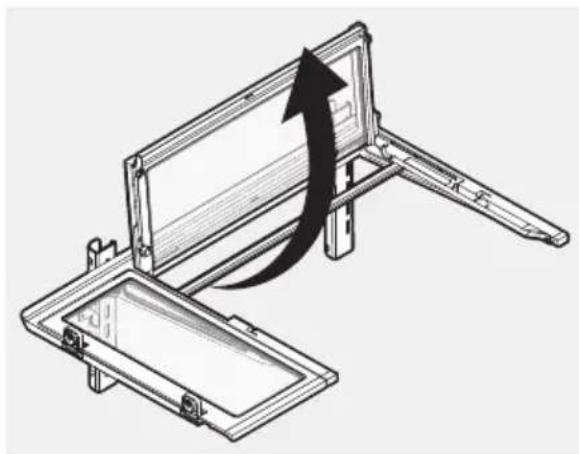

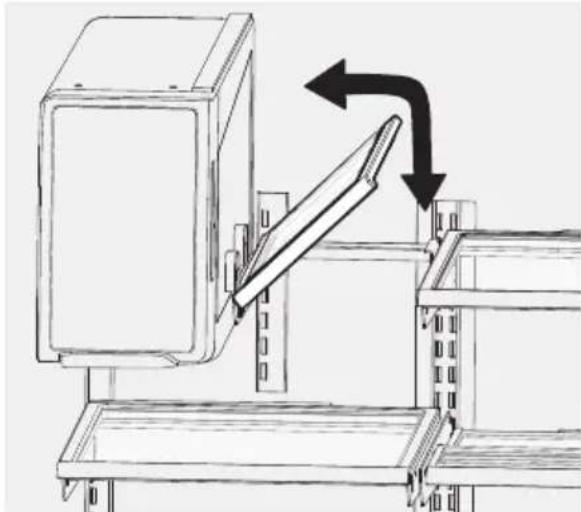

5 Ripiano pieghevole
6 Ripiano a scorrimento
7 Ripiano congelatore in vetro
8 Ripiano destro in vetro
9 Ripiano copri cassetto verdura
10 Cassetto verdura sinistro
11 Cassetto verdura destro

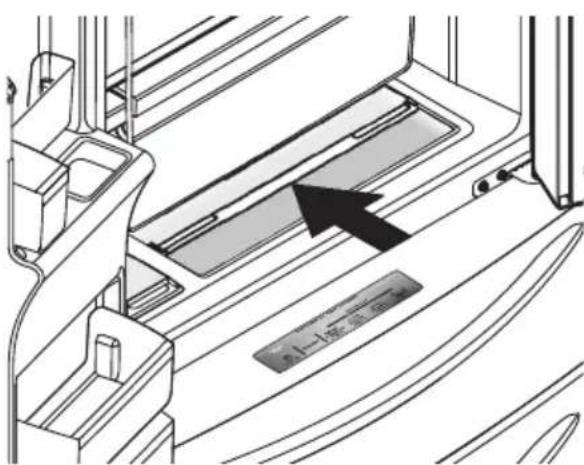

12 Zona snack sinistra
13 Zona snack destra
14 Cassetto fisso superiore sinistro
15 Cassetto fisso inferiore sinistro
16 Cassetto inclinato
17 Griglia portabottiglie
18 Cassetto latticini Flex 2/3
19 Cassetto sportello Flex 1/3
20 Cassetto sportello Flex 2/3
21 Cassetto sportello scorrevole flex
22 Balconcino portabottiglie

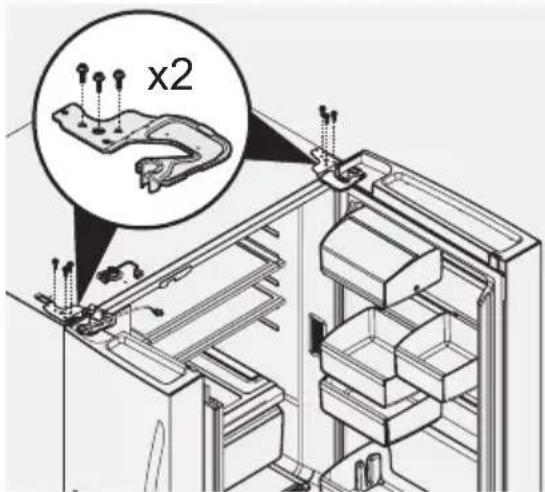

23 Cerniera centrale sinistra
24 Cerniera centrale destra
25 Cassetto MultiSwitch/MultiChill
26 Divisore MultiSwitch/MultiChill
27 Cassetto superiore per congelatore
28 Congelatore a cestello

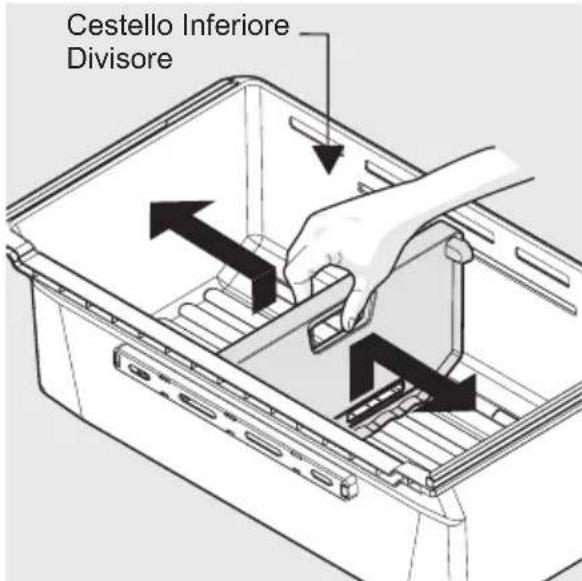

29 Divisore congelatore
30 User Interface
31 Pala
32 Interfaccia utente FlexiSpace
33 Portauova

Note: Per ottener il massimo di efficienza energetica del prodotto, si prega di posizionare tutti i ripiani, i cassetti e i cestelli nella loro posizione originale come nella figura sopra.

Questa appearecchiatura viene venduta in Francia. Per rispetto la normativa vigente in quello paese,essa deve essere dotata di un particolare dispositivo,ippo nella parte bassa del frigorifero (vedi figura) per segnalare la zona più fredda del vano.

5. INSTALLAZIONE DELLA APPARECCHIATURA NUOVA

Questa sezione illustra l'installazione della nuova apparecchiatura prima del primo utilizzato. Si raccomanda di leggere i seguenti suggerimenti.

AVVERTENZA!

Per uninstallazione ottimale,\ eso frigorifero dovrè essere\ posizionato su una superficie a\ livello di materiale rigido che sia\ alla stessa altezza del pavimento.\ Questa superficie dovrè\ essere abbastanza resistente\ da supportare un frigorifero\ completamente pieno, o circa\ 250 kg. Quando la si sposta,\ assicurarsi di tirare e spingere\ l'unità in posizione dritta.

Classe Simbolo Intervallo di Temperatura ambiente (°C)
Temperato esteso	SN da +10 a +32
Temperatura N da +16 a +32
Subtropicale ST da +16 a +38
Tropicale T da +16 a +43

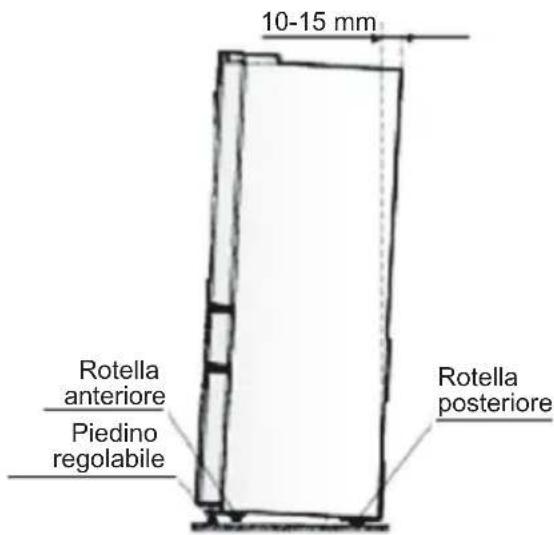

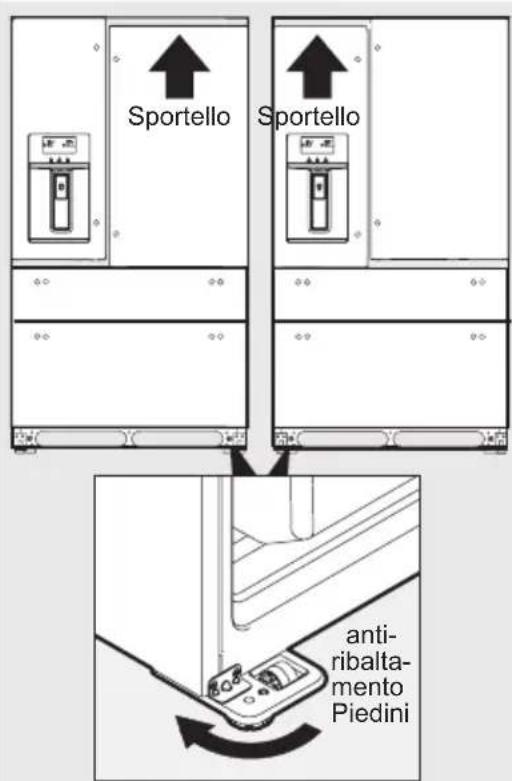

Livellamento dell'apparecchiatura

Per un livellamento adeguato e per evitare vibrazioni, questa apparecchiatura è dotata di piedini regolabili anteriori. Si prega di regolare il livllo seguendo le istruzioni di seguito:

1. Posizione are il frigorifero nel punto di installmente.

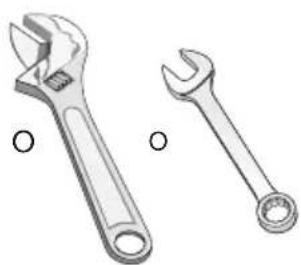

2. Far ruotare i piedini regolabili (con le dita o con una chiave adatta) finché non toccano il pavimento.

3. Inclinare all'indietro di circa 10-15 mm facendo ruotare i piedini di altri 1 2 giri. Questo permetteràagli sportelli di chiudersi da soliemetricamente.

4. Quando si desidera spostare l'apparecchiatura, ricordarsi di girare nuovamente i piedini in modo che l'apparecchiatura possa spostarsi liberamente. Reinstallare l'apparecchiatura quando si sposta.

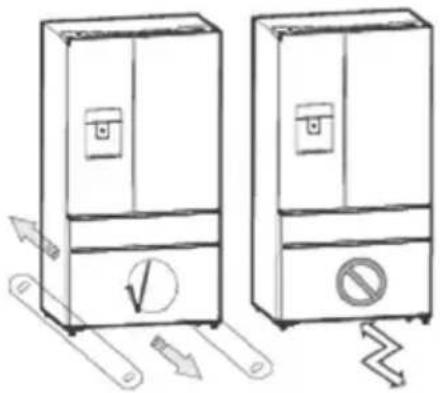

AVVERTENZA!

Le rotelle, che non sono girevoli, devono essere usate solo per spostamenti in avanti e indietro. Lo spostamento laterale del frigorifero cui danneggiare il pavimento e le rotelle.

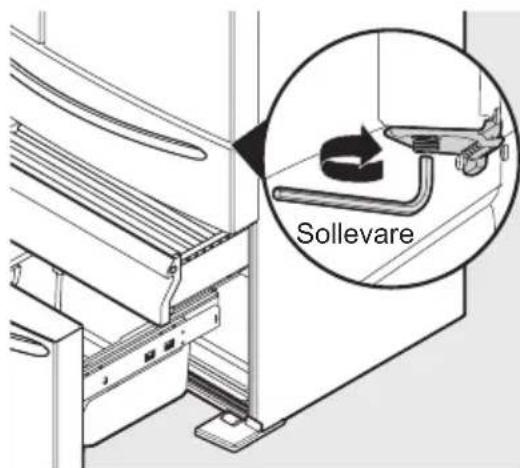

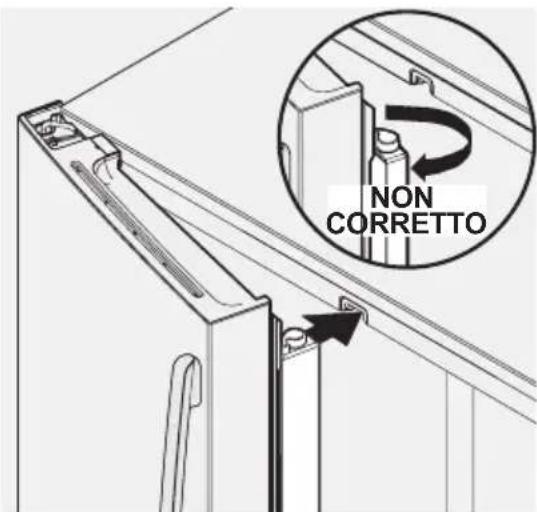

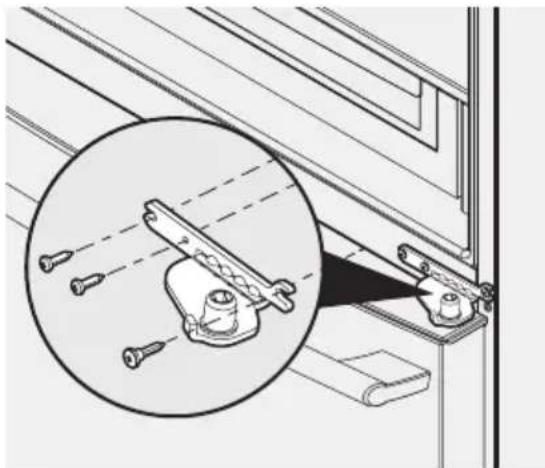

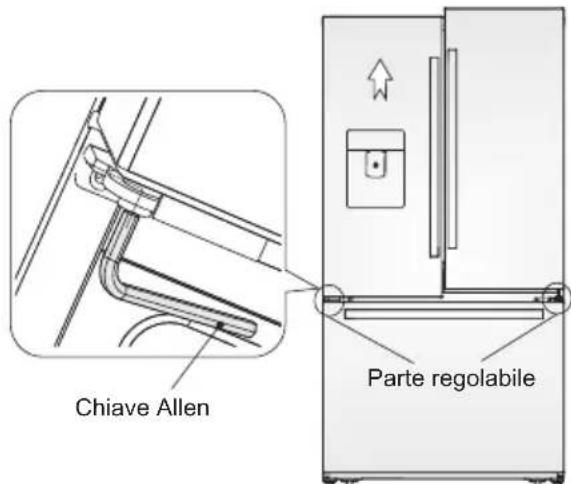

Regolare gli sportelli

• Sia gli sportelli a sinistra che a destra sono dotati di assi regolabili, che si trovano nelle cerniere più in basso.
• Prima di regolare gli sportelli, assicurarsi che il frigorifero sia a livello. Rivedere la sezione precedente sul "Livellamento dell'apparecchiatura". Se si riscontra che la parte alta degli sportelli sia sfalsata, inserire la chiave di Allen nell'asse della cerniera e girare in senso orario per sollevare lo sportello o antiorario per abbassare lo sportello, e insereire un anello E nelle spazio.

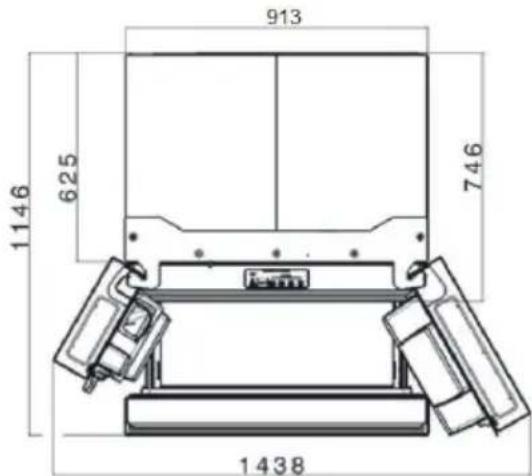

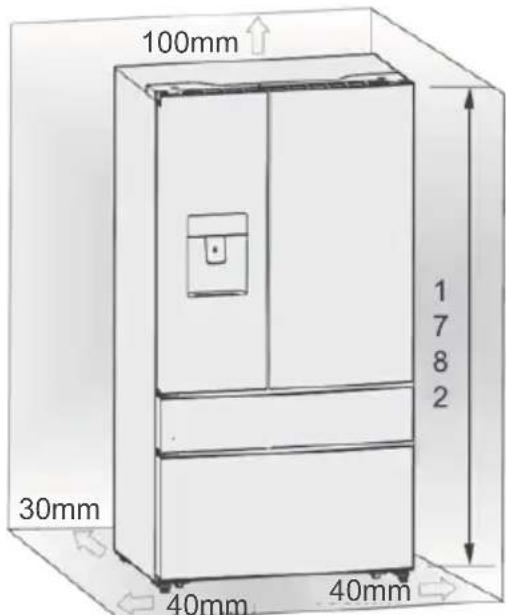

Ventilazione dell'apparecchiatura

Per migliorare l'efficienza del systemà di raffreddamento e risparmiare energia, è necessario mantenere un'adeguata ventilazione intorno all'apparecchiatura per la dissipatione del calorie. Per questa ragione delve essere lasciato spazio a sufficientia intorno al frigorifero e l'area non delve ave ostruzioni che impediscano il ricircolo dell'aria.

Suggerimento: per assicurare un adeguato funzionamento dell'apparecchiatura mantenere le distance indicate nel grafico qui sopra.

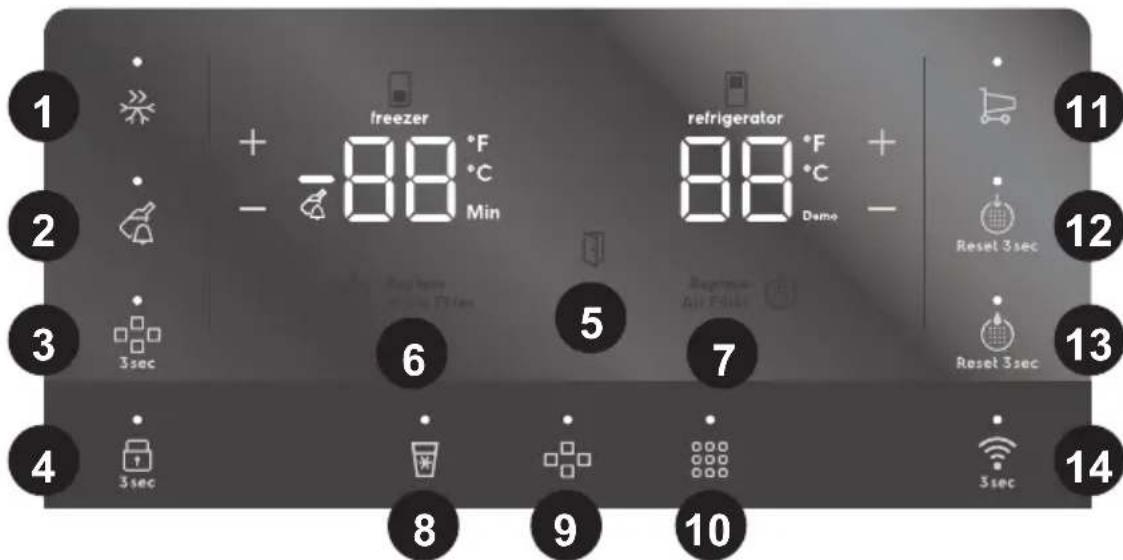

6.COMANDI DEL DISPLAY

Tutte le funzioni e i comandi dell'unità sono accessibili da un pannello di controllo collocato in modo pratico sullo sportello del frigorifero. Mentre l'impostazione dei cassetti centrali è effettuata mediante comandi dedicati posti dentro il cassetto. Un keypad di pulsanti touch e un display digitale consentono una facile configurazione di funzionalità e impostazioni in modo semplice e intuitivo.

Importante! I pulsanti touch richiedono solo di essere premuti per peu tempo per funzionare. Il funzionamento avviene quando si rilascia il dito dal pulsante, non nelle il pulsante è premuto. Non vi è necessità di applicare forza sul keypad. Fare riferimento allesezioni del presente Manuale per istruzioni dettagliate.

AVVERTENZA!

La temperature impostata è da considerarsi la temperature media per l'intera apparecchiatura.
Le temperature all'interno di ciascuno scompartimento possono variate rispetto ai valori di temperatura visualizzati sul pannello, a seconda della quantità di alimenti conservati e della loro posizione. La temperature all'interno dell'apparecchiatura può dipendereanche alla temperature ambiente esterna.

1 Funzione Frost Freeze

Attiva una maggiore velocità per congelare gli alimenti nel congelatore. Usare esta funzione quando si caricano diversi elementi nel congelatore in contemporanea. Si disattiva automaticamente dopo 12 ore.

2 Timer per bibite

Raffredda velocemente una bibita nel compartmento del congelatore. Per abilitarlo, toccare il tasto Cold Drink Timer. Apparirà un valore tempo sul display temp congelatore (in minuti) e più essere variatò tramite i pulsanti +/-. Suonerà un avviso quando il tempo è impostato. L'intervallo è da 20 a 45 minuti a intervalli di 5 minuti. Le bibite si congegeranno se l'impostazione della temperatura è troppo Bassa o l'impostazione del timer è troppo alta.

AVVERTENZA

Quando si usa il timer per le bibite, assicurarsi di rimuovere le bibite dal congelatore quando suona

l'allarme. Le bibite gassate possono esplodere se vengono lasciate nel congelatore troppo a lungo.

3 Macchina del ghiaccio

Premere e tenere premuto per 3 secondi per accendere/spagnere il produttore di ghiaccio. Quando la spia è accesa il produttore di ghiaccio è acceso. Quando la spia non è accesa, il produttore di ghiaccio è nello stato SPENTO e smetterà di produrre ghiaccio. Mentre è spento, l'erogazione di ghiaccio può continuare finché c'é del ghiaccio nel secchiello. Quando il produttore di ghiaccio è spento e il ghiaccio è in erogazione, la spia lampeggia.

4 Blocco

Il pulsante di blocco può essere usato per bloccare il display evitando che venga usato in determinate situazioni. Premere e tenere premuto per 3 secondi per attivare/disattivare. Mention è nell'O stato di blocco, non possono essere effettuate modifiche alle impostazioni sul display. L'erogazione di ghiaccio e acqua sera disattivata. La spia lampeggerà e suonerà un avviso acustico.

5 Sportello aperto

Si illumina quando gli sportelli sono aperti. Se uno sportello è lasciato aperto per 5 minuti o più, suonerà un allarme e il display si illuminerà finché non vengono chiusi gli sportelli. La pressione di qualunque pulsante farà silanziare l'allarme temporaneamente. Verificare che gli alimenti non blocchino la chiasura dello sportello.

6 Sostituire il filtro dell'acqua

Il display si illumina agli 6 mesi o quando il filtering deve essere sostituito. Sostituire il filtering e quando premeere e tenere premuto 'Reset Water Filter' per 3 secondi per disattivare l'avviso sul display. Vedi la sezione "Sostituzione del filtering" per maggiori informazioni.

7 Sostituire il filtro dell'aria

Il display si illumina agli 6 mesi o quando il filtrro deve essere sostituito. Sostituire il filtrro e quando premere etenere premuto 'Reset Air Filter' per 3 secondi per disattivare l'avviso sul display. Vedi la sezione "Sostituzione del filtrro" per maggiori informazioni.

8 Acqua

Premere il tasto "acqua" per erogare acqua. Una spia luminosa si illuminerà sulla funzione attiva.

9 Cube

Premere il tasto "cube" per erogare cubetti di ghiaccio. Una spia luminosa si illuminera sulla funzione attiva.

10 Crush

Premere il tasto "crush" per erogare ghiaccio tritato. Una spia luminosa si illuminera sulla funzione attiva.

11 Modalità spesa

Quick chill è una velocità maggiore per il raffreddamento degli alimenti nel compimento frigorifero. Usare esta funzione quando si caricano diversi elementi nel frigorifero in contemporanea. Si disattiva dopo 6 ore.

12 Ripristinare il filtro dell'aria

Dopo aver sostituito ilhetto, premere e tenere premuto per 3 secondi per resettare.

13 Ripristinare il filtro dell'acqua

Dopo aver sostituito ilhetto, premere e tenere premuto per 3 secondi per resettare.

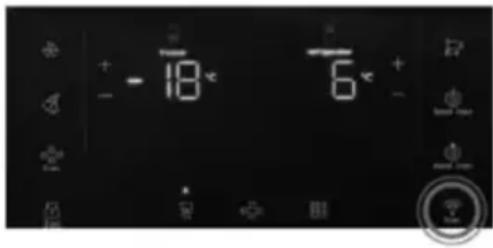

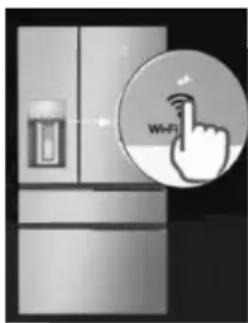

14 Connettivita Wi-Fi

Tenere premuto per 3 secondi per attivare/disattivare la connessione wireless.

Quando il LED è acceso il prodotto è connesso.

Quando il LED lampeggia, il prodotto sta cercando di connettersi o si è in fase di configurazione.

Quando il LED è spento, il Wi-Fi non è attivo.

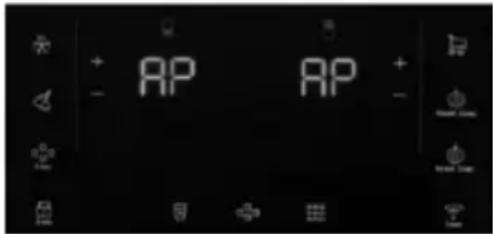

1. CONFIGURAZIONE CONNETTIVITA WI-FI

Il presente capitolo descrive come connettere il frigorifero intelligente alla rete Wi-Fi e al proprio dispositivo mobile.

Con questa funzionalità è possibile ricevere notifiche, controllare e monitorare il frigorifero dal proprio dispositivo mobile.

Frequenza 2,412 - 2,472 GHz

Protocollo IEEE 802.11b/g/n

Per collegare l'apparecchiatura e beneficiare di tutte le sue funzioni e servizi sare necessario:

• Disporre di una rete wireless domestica da 2,4 GHZ con connessione internet attiva.
• Un dispositivo mobile connesso alla rete wireless domestica.

1.1 Installazione dell'applicazione "My Electrolux Kitchen"

Quando si collega il frigorifero all'applicazione, tenere il dispositorio mobile (Android o iOS) vicino al frigorifero. Assicurarsi che il dispositorio mobile sia connesso alla stessa rete wireless a cui si desidera aggiungere il frigorifero.

1. Accedere all'App Store pertinente dal proprio dispositivo mobile
2. Scaricare e installare l'App "My Electrolux Kitchen"
3. Lanciare l'applicazione. Selezionare il Paese e la lingua ed effettuire l'accesso utilizzato la propria e-mail e la password. Se non si dispon di un account, crearne uno nuovo seguito leindicazioni su "My Electrolux Kitchen".

1.2 Configurazione della connessione wireless del frigorifero

1. Premere il tasto relativo alle apparecchiature presente nel menu, quindi l'icona Aggiungi apparecchiatura sullo schermo.
2. Scegliere "Frido" dall'elenco delle apparecchiature e toccare "NEXT".
3. Seguire leindicazioni dell'app per associare il frigorifero.L'app

richiedera di attivare il Wi-Fi dei frigoriferi presenti sull'apparecchiatura.

1. Tenere premuta l'icona Wi-Fi sul frigorifero per 3 secondi fino all'emissione di un bip; il sistema WiFi verrà avviato.

1. Dopo circa 45 secondi il frigorifero alla sull'interfaccia utente ed è pronto a passare allo step successivo dell'app.

1. Seguire leindicazioni dell'App per connetterilefrigorifero alla rete Wi-Fi.Per i dispositivi Android, selezionate la rete Wi-Fi della propria apparecchiatura dall'elenco a discesa. Per i dispositivi iOS, andare in "IMPOSTAZIONI"e selezioniare la rete Wi-Fi dell'apparecchiatura, (quella che inizia con AJ-) quindi tornare al menu dell'App.
2. Una volta il frigorifero connesso, I'icona Wi-Fi smette di lampeggiare e resta accesa in modo fisso; lo schermo在哪 nuovamente le temperature desiderate. Proseguire con leindicazioni dell'app per completare la registrazione e scegliere un nome per il frigorifero. Complimenti! Il frigorifero è ora connesso all'App My Electrolux Kitchen. Per controllare o monitorare il frigo dall'app, è sufficiente aprirla e selezionare le modifiche da apportare. Allarmi e notifiche verranno impostati automaticamente.

1.3 Disattivazione/Ripristino della connessione wireless del firgorifero

1. É possibile disattivare temporaneamente la connessione Wi-Fi tenendo premuto per 3 secondi

il tasto Wi-Fi L'icona Wi-Fi si spegne e viene emesso un bip. Una volta disattivata la connessione Wi-Fi, per ristabilitirla automaticamente sare necessario tenere premuto per 3 secondi lo stesso tasto.

1. É possibile ripristinare la configurazione Wi-Fi tenero premuto per 10 secondi il tasto Wi-Fi Ripristino Filtrato Acqua contemporaneamente. Una volta ripristinata la configurazione, il frigorifero emettera un bip e visualizzera le temperature desiderate. Per poter ristabilire la connessione, sare necessario ripetere tutti i passaggi della sezione 1.2 "Configurazione della connessione wireless del frigorifero". In alternatively è possibile eseguire l'operazioneattraverso l'App.

NOTA

Le funzioni di comandi e allarmi possono variare in base al modello.

Avvisi

Temperatura elevata, spia "HI"

Un aumento di temperatura nel vano frigorifero o congelatore (per esempio a causa di un'interruzione dell'alimentazione elettrica) è indicato da:

• "HI" lampeggiante sul display del rispettivo vano
• Suono di allarme, agli 10 secondi finché non è confirmata l'alerta

Per resettare l'allarme premere qualunque pulsante o apriere lo sportello.

Il segnale acustico si spegne
- Il display visualizza per alcuni secondi la temperatura più alta raggiunta, quando viene nuovamente visualizzata la temperatura impostata.

Dopo 60 minuti, se la condizione di temperatura elevata non è migliorata per nulla, contattare un Centro Assistenza autorizzato.

Filtro aqua

Quando è illuminato, il filtrò dell'acqua deve essere sostituito. Cambiare il filtrò dell'acqua agli 6 mesi o quando sono stati erogati 450 litri d'acqua. Per resettare, premere e tenere premuto il pulsante per 3 secondi. Si udirà un tono quando è stato resettatto.

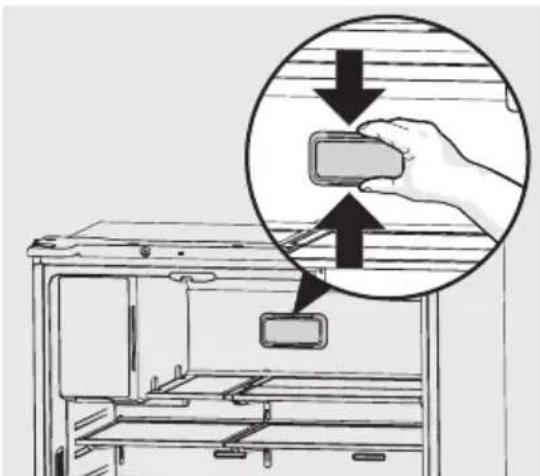

Filtro aria

Quando è illuminato, il filtrò dell'aria deve essere sostituito. Cambiare il filtrò dell'aria agli 6 mesi. Per resettare, premere e tenere premuto il pulsante per 3 secondi. Si udirà un tono quando è stato resettatto.

Sportello

Se uno sportello è stato lasciato aperto per cinque minuti o più, suonera un allarme e la spia dello sportello aperto si illuminerà sul display. L'allarme può essere spento chiudendo lo sportello o premendo qualunque tasto. Il pannello di controllo ritornerà al funzionamento normale dopo la chiusura dello sportello.

Segnale acustico di erre

Suona un allarme se l'utente prova a selezionare una funzione non disponibile.

Modalità gradi Fahrenheit / Celsius

Premere e tenere premuto per 5 secondi +e - dal lato del frigorifero.

Dopo ci sare un 'segnale acustico di conferma' e il display cambiera l'unità di misura della temperatura molto. I'altra opzione direttamente sul display numerico. Cambieraanche il valore della temperatura.

Modalità dimostrazione

Premere e tenere premuto + (congelatore) e - (frigorifero) per 10 secondi attivera la modalità dimostrazione.

• Al rilevamento della pressione per 10 secondi,
• Si illumina l'icona "Demo"
• Suona il segnale acustico Conferma
• Premere e tenere premuto + (congelatore) e - (frigorifero) per

10 secondi nuovamente disattivera la modalità Demo

• Si illumina l'icona "Demo"
• Suona il segnale acustico Annulla

AVVERTENZA!

Non usare il cassetto Multiswitch per conservare prodotti freschi in quanto quosti potrebbero congelarsi e produrre danni a frutta e verdura nel cassetto.

Usare i comandi del cassetto multiswitch

Il cassetto in automatico va nella stato bloccato per evitare un uso non desiderato. Per modificare le impostazioni di un cassetto, prima deve essere sbloccato. Per sbloccare, premere e tenere premuto l'icona di SBLOCCO per 3 secondi. Si bloccherà automaticamente dopo 10 secondienza interazione.

AVVERTENZA!

Non conservare bottiglie di vetro nel cassetto Multiswitch quando l'impostazione temperatura è in modalità congelatore, carne/frutti di mare o bibite. Il vetro potrebber rompersi e causare danni o lesioni fisiche.

Congelatore:

2 Per modificare la temperature del cassetto quando impostata su temperatura congelatore, usare il display del pannello di controllo sullo sportello anteriore. Modificare la temperature sul display cambiera via l'impostazione di temperature del cassetto E sua del Vano congelatore.

Frigorifero:

3 La selezione di Carne e pesce imposterà la temperatura del cassetto a -2^ . Un segnale acustico conferma la scelta. Usare esta impostazione per conservazione a breve terme. Nel caso in cui si desideri conservare la carne per più di due giorni sarebbe opportuno metterla in congelatore.
4 La selezione di Bibite imposterà la temperatura del cassetto a 0^ . Un segnale acustico conferma la scelta.
5 La selezione di Deli/Snack imposterà la temperatura a 3^ . Un segnale acustico conferma la scelta.
6 La selezione di Cantina imposterà la temperatura del cassetto a 7^ . Un segnale acustico conferma la scelta.

AVVERTENZA!

Non usare il cassetto Multiswitch per conservare prodotti freschi in quanto quosti potrebbero congelarsi e produrre danni a frutta e verdura nel cassetto.

Usare i comandi del cassetto multiswitch

Il cassetto in automatico va nelle stato bloccato per evitare un uso non desiderato. Per modificare le impostazioni di un cassetto, prima deve essere sbloccato. Per sbloccare, preme e tenere premuto l'icona di SBLOCCO per 3 secondi. Si bloccherà automaticamente dopo 10 secondienza interazione.

AVVERTENZA!

Non conservare bottiglie di vetro nel cassetto Multiswitch quando l'impostazione temperatura è in modalità congelatore, carne/frutti

di mare o bibite. Il vetro potrebber rompersi e causare danni o lesioni fisiche.

Frigorifero:

2 La selezione di Carne e pesce impostera la temperatura del cassetto a -2^ . Un segnale acustico conferma la scelta. Usare esta impostazione per conservazione a breve termine. Nel caso in cui si desideri conservare la carne per più di due giorni sarebbe opportuno metterla in congelatore.
3 La selezione di Bibite imposterà la temperatura del cassetto a 0^ . Un segnale acustico conferma la scelta.
4 La selezione di Deli/Snack imposterà la temperatura a 3^ . Un segnale acustico conferma la scelta.
5 La selezione di Cantina imposterà la temperatura del cassetto a 7^ . Un segnale acustico conferma la scelta.

7.USAREILDISTRIBUTORE

7.1 Usare il produttore di ghiaccio dopo l'installazione

Prima di iniziare a produrre il ghiaccio, verificare di aver impostato il sistema di fornitura dell'acqua. La presenza di aria nei tubi potrebbe provocare due o tre cici di funzionamento del produttore di ghiaccio a vuoto. Inoltre, nel caso in cui ilsystema non venga lavato, i primi cubetti di ghiaccio potrebbero avere un colore e un sapore fuori alla norma.

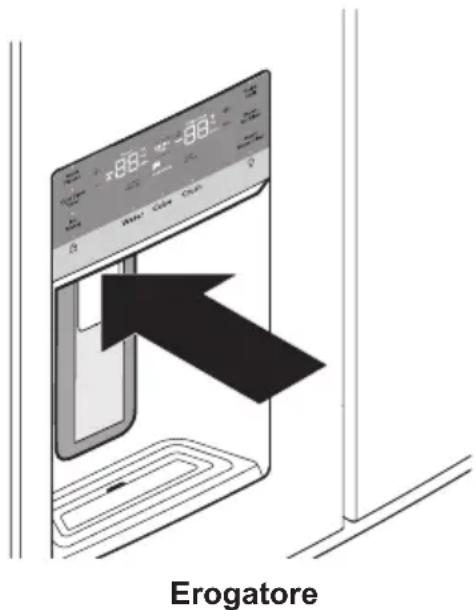

7.2 Impostare il sistema di alimentazione dell'acqua

1. Iniziare a riempire il sistema premendo e tenendo premuto un bicchiere contro l'erogatore.
2. Tenere il bicchiere in posizione fino a che l'acqua non esce dall'erogatore. Occorroneo circa 1,5 minuti.
3. Continuare a erogare acqua per tre minuti circa per depurare il sistema e i tubi da eventuali impurità (fermandosi per svuotare il bicchiere a seconda delle necessità).

NOTA

L'erogatore di acqua dispone di un dispositivo integrato che interrompe il flusso di acqua dopo tre minuti di uso continuo. Per resettare il dispositivo di spegnimento sare necessario rilasciare la leva dell'erogatore.

NOTA

Dopo i primi 750 ml, l'acqua rimarra a temperatura ambiente finché il serbatoio si è riempito e ha avuto il tempo di raffreddare i successivi 750 ml d'acqua. Occorro nolo fino a 8 ore per il raffreddamento.

7.3 Funzionamento e manutenzione produttore di ghiaccio

Dopo la corretta installmente del frigorifero, e dopo che si è raffreddato per alcune ore, il produttore di ghiaccio sare operativo trascorse 24 ore. Il produttore di ghiaccio riempirà il secchiello del ghiaccio da diaetro. Erogare del ghiaccio per forzare il ghiaccio in avanti nel secchiello. Questo permetterà di riempire completeness il secchiello.

7.4 Capacità produttore di ghiaccio e secchiello.

Questo produttore di ghiaccio dovrebbe produrre 1 kg di ghiaccio agli 24 ore. Il secchiello del ghiaccio può contener circa 1,6 kg di ghiaccio.

7.5 Accendere e spegnere il produttore di ghiaccio

AVVERTENZA!

Il produttore di ghiaccio è accesso in fabbrica quindi più funzionare appena viene installato il frigorifero. Se non è possible collegare la fornitura di acqua, impostare il produttore di ghiaccio su Off; altrimenti la valvola del produttore di ghiaccio potrebbe fare un suono nel tentativo di funzionare alla acqua.

La produzione di ghiaccio è controllata alla funzione On/Off sul pannello di controllo. Premendo On/Off si accende o spegne il produttore di ghiaccio.

NOTA

Il produttore di ghiaccio haanche un braccio segnale che interrompe automaticamente la produzione di ghiaccio quando il secchiello è piano. Questo braccio segnale non dovrebbe essere usato per interrompere manually il produttore di ghiaccio.

ATTENZIONE

Lo spegnimento del produttore di ghiaccio disattiva semplicamente la produzione di ghiaccio. Il ghiaccio esistente cui erogato e l'acqua cui erogata.

ATTENZIONE

A volte si possono formare dei cubetti di ghiaccio insolitamente piccoli nel secchiello o nel ghiaccio erogato. Questo può accadere nel normale funzionamento del produttore di ghiaccio. Se capita spesso potrebbe essere indice di una Bassa pressione oppure il filtrò dell'acqua deve essere sostituito. Quando il filtrò dell'acqua si approssima alla fine della sua vita utile e diventa pieno di particelle, meno acqua arrivava al produttore di ghiaccio durante ciascun ciclo. Ricordarsi che se sono trascorsi 6 o più mesi alla sostituzione del filtrò dell'acqua, è necessario sostiturlo nuovamente. Acqua di scarsa qualità più far si che sia necessario sostiturre il filtrò più freqentemente.

ATTENZIONE

Se la fornitura d'acqua al frigorifero è depurata, assicurarsi del corretto funzionamento del depuratore. Le sostanze chimiche di un depuratore d'acqua possono danneggiare il produttore di ghiaccio.

7.6 Suggerimenti per produttore di ghiaccio / erogatore

• Se il frigorifero non è collegato alla fornitura d'acqua o la fornitura d'acqua è chiusa, spegnere il produttore di ghiaccio come descripto nella sezione precedente.

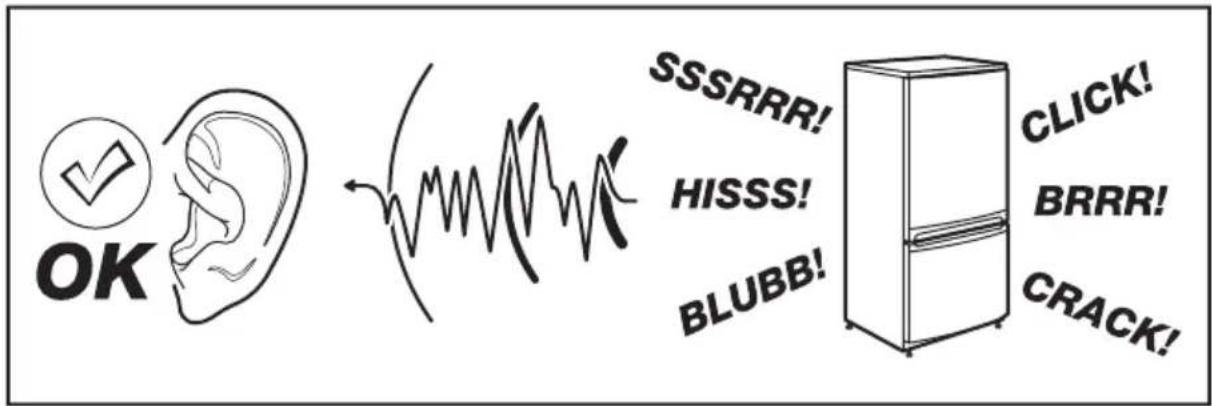

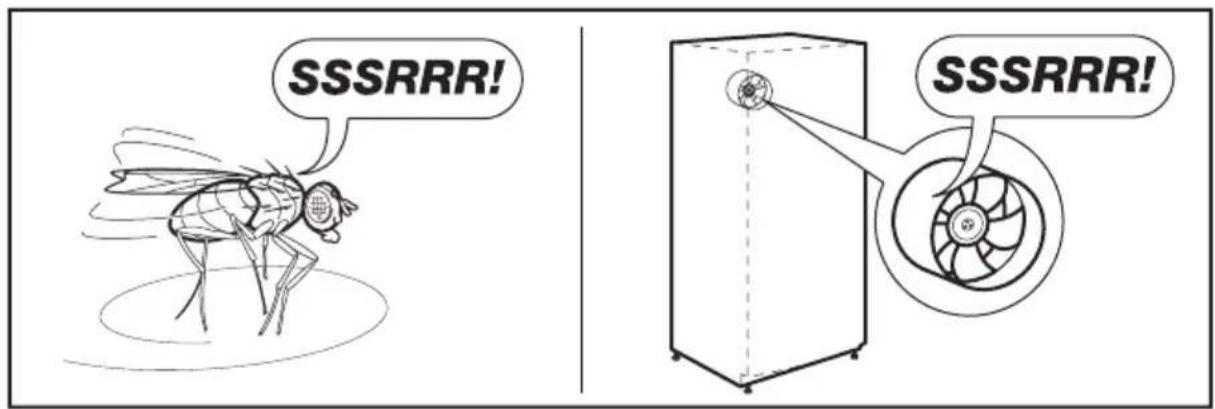

• I seguenti suoni sono normali in fase di funzionamento del produttore di ghiaccio:

• Motore in funzione

• Ghiaccio che cade nel secchiello
• Apertura o chiusura della valvola dell'acqua

• Scorrimento d'acqua

• Se è richiesta una grande quantità di ghiaccio, è preferibile estrarre i cubetti direttamente dal contentatore.

• I cubetti di ghiaccio conservati troppo a lungo possono assumere un sapore insolito. Svuotare il secchiello del ghiaccio come indicate所致.
• Quando viene erogato ghiaccio, è normale che vi siano piccole quantità di pezzetti altri ai cubetti.
• Per evitare schizzi, erogare ghiaccionel contenireore prima diaggiungereliquidi.
• Énormale che il ghiaccio riempia totalmente il secchiello del ghiaccio.

7.7 Pulizia del produttore di ghiaccio

Pulire il produttore di ghiaccio e il secchiello del ghiaccio a intervalli regolari in particolare prima di una vacanza.

1. Spagnere il produttore di ghiaccio.
2. Rimuovere il secchiello del ghiaccio tirandolo verso fuori.
3. Vuotare e lavare il contentatore con un detergente leggero. Non usare materiali abrasivi o detergenti aggressivi. Non lavare nella lavastoviglie. Risciacquare con acqua pulita.
4. Asciuagare perfettamente il contentatore del ghiaccio prima di reinserirlo nel vano congelatore.
5. Ripositionare il secchiello del ghiaccio. Accendere il produttore di ghiaccio.

Rimuovere e vuotare il cassetto del ghiaccio nei seguenti casi:

• Una mancanza di corrente estesa (un'ora o più) fa si che i cubetti di ghiaccio nel secchiello si scongelino

e ricongelino quando la corrente è ripristinata, ostruendo il meccanismo di erogazione.

L'erogatore viene usato poco frequently. I cubetti di ghiaccio si congeleranno insieme nel cestello, inceppando il meccanismo di erogazione.

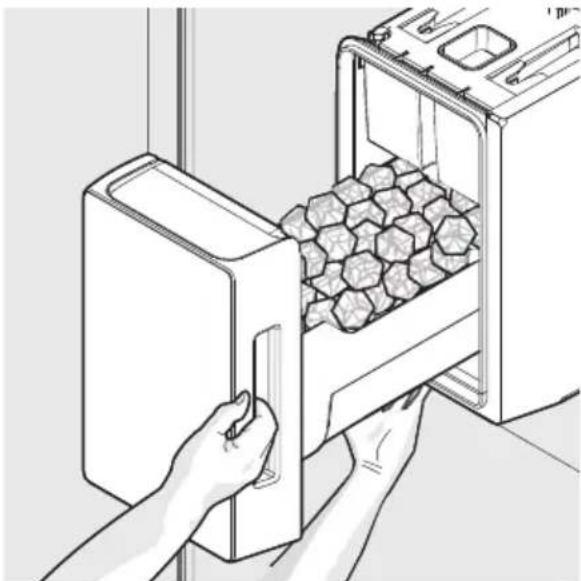

Rimozione del secchiello ghiaccio

Togliere il cestello del ghiaccio escuotere per separare i cubetti di ghiaccio oppure per pulire secondo le spiegazioni fornite in precedenza.

ATTENZIONE

NON usare punteruoli o altri utensili appuntiti per rompere il ghiaccio. L'uso di tali utensili potrebbe danneggiare il cassetto del ghiaccio e il meccanismo di erogazione. Per staccare il ghiaccio attaccato usare acqua tiepida. Prima di riposizionale

il secchiello del ghiaccio assicurarsi che sua totalmente asciutto.

ATTENZIONE

Quando si rimuove o sostituisce il secchiello del ghiaccio evitare di ruotare la lama nel secchiello del ghiaccio. Se la lama viene ruotata per sbaglio, riallineare la lama girandola di 45 gradi (vedi sotto) finché il secchiello non sia posizionato in linea con il meccanismo. Se la lama non è correttamente allineata quando si sostituisce il secchiello del ghiaccio, il frigorifero non eroghera ghiaccio. Inoltre lo sportello degli alimenti freschi potrebbe non chiudere correttamente e potrebbe entrare aria tiepida nella scomparto degli alimenti.

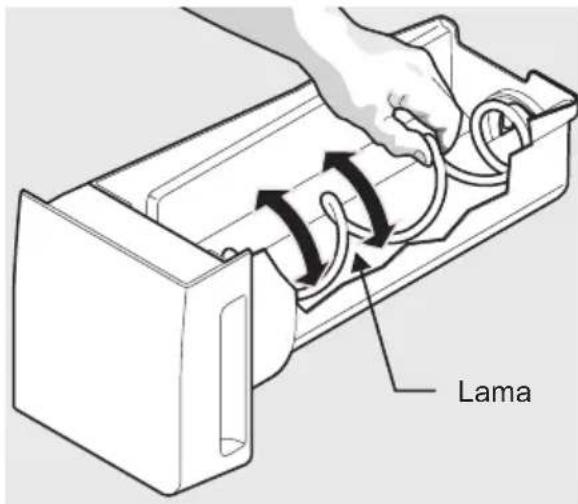

Regolazione della lama del secchiello ghiaccio

8. CARATTERISTICHE DI ARCHIVAZIONE

ATTENZIONE

Per evitare lesions personali o danni alle proprietà, manipolare con cautela i ripiani in vetro temperato. I ripiani possono rompersi improvisamente se graffiati o esposti a cambi repentini di temperature. Consentire ai ripiani di stabilizzarsi a temperature ambiente prima di pulirli. Non lavare nella lavastoviglie.

NOTA

Le funzioni potrebbero variare a seconda del modello.

Le posizioni dei ripiani possono essere regolare facilemente nei vani alimenti freschi secondo necessità. I ripiani sono dotati di staffe di montaggio che si fissano a supporti con taglio sulla parte posteriori di ciascuno scomparto.

8.1 Cambiare la posizione di un ripian

1. Rimuovere tutti gli alimenti dal ripiano.
2. Sollevare il lato anteriore e tirare il ripiano.
3. Riposizione are inserendo i ganci della staffa di montaggio negli alloggiamenti di supporto desiderato.
4. Abbassare il ripiano e bloccare in posizione.

Per regolare il ripiano a ribalta

1. Rimuovere gli alimenti dal ripian
2. Sollevare il lato destro del ripiano versuso l'alto e spingere verso sinistra versuso il produttore di ghiaccio.

Ripiano a ribalta

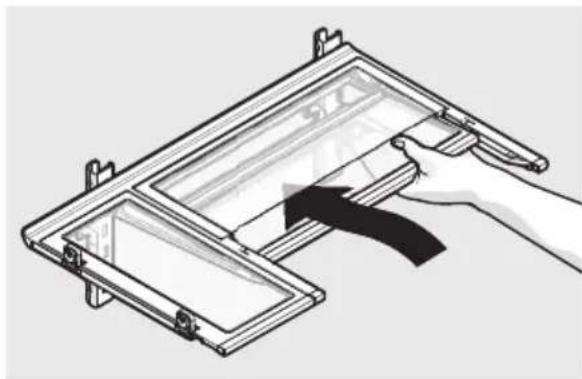

Per regolare ripiano a ribalta/ scivolamento:

1. Spingere la meta anteiore del ripiano verso il retro del mobiletto fino a quando la meta posteriori non scende, poi continuare a spingere la meta anteiore del ripiano indietro e molto la meta posteriore.

Ripiano flexi

1. Quando la meta anteriore è totalmente sotto la meta posteriore, sollevare la parte anteriore e portare verso l'alto verso il retro del mobilet.

Ripiano flexi

8.2 Casse

Il frigorifero comprende una varietà di cassetti per la conservazione degli alimenti.

Cassetti verdura Auto Tastelock (con controllo automatico dell'umidit

I cassetti verdura sono stati pensati per conservare frutta, verdura e altri prodotti freschi. I cassetti verdura hanno un controllo dell'umidità automatico (con membrana sostituabile) al lato di ciascun cassetto sotto la copertura di controllo umidità. Ordinare una membrana sostitutiva su www.electrolux.com

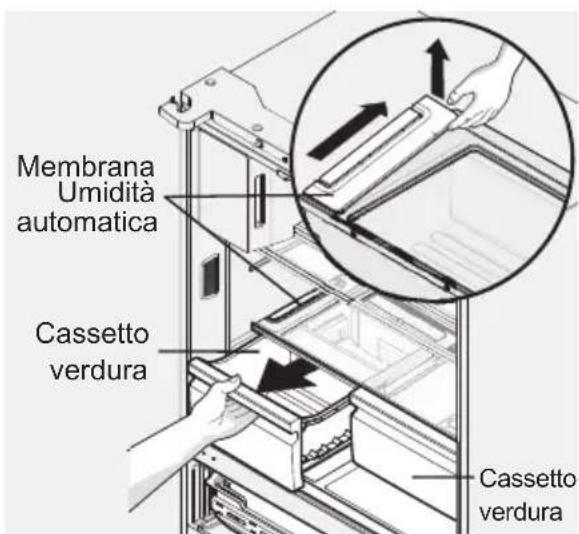

Per rimuovere la membrana di controllo dell'umidità:

1. Arrivare al retro della copertura di controllo umilità.
2. Tirare verso l'alto.
3. Tirare la copertura verso il retro del mobiletto e rimuovere.
4. Lavare la membrana per l'umidità con acqua e sapone.
5. Sostituire la copertura facendo i passi precedenti al contrario. Ripetere per entrambi i cassetti.

Rimozione membrana controlo automatico umidità

NOTA

Il fabbricante non raccomanda di sostituire la membrana per l'umidità a meno che non sia danneggiata o rovinata. Membrane per la sostituzione sono acquistabili su www.electrolux.com

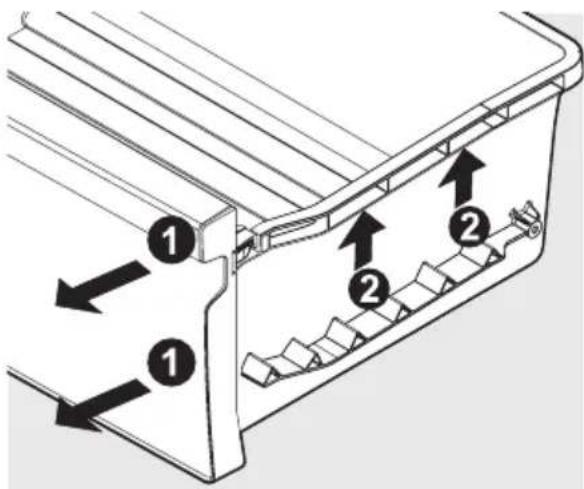

Per rimuovere il cassetto Tastelock per la pulizia:

1. Estrarre il cassetto fino all'arresto.
2. Sollevare la parte anteriore e rimuovere il cassetto.

Rimozione cassetto ultra fresh

Tastelock - cassetti per gli snack

Questi cassetti sono ideali per la conservazione di carni insaccate e formaggi.

Per aprire: far scorrere indietro la copertura per permettere l'accesso ai cassetti.

Aperture Zona snack Cassetti snack

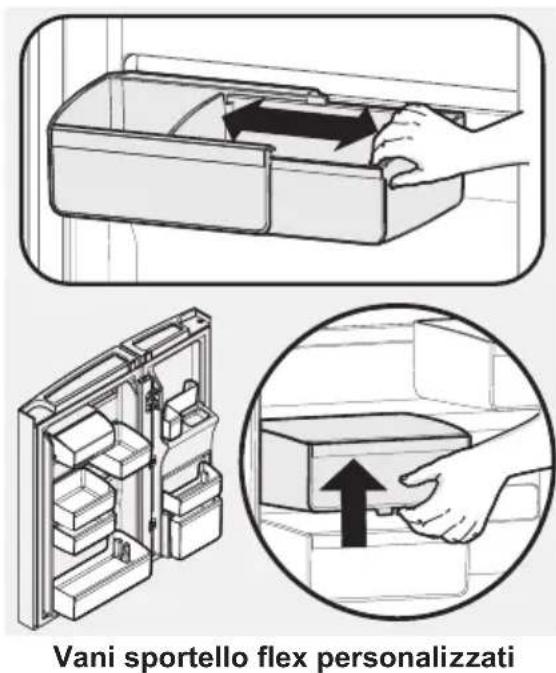

Per spostare il cestino dello sportello sul binario:

1. Inclinare il cestino in modo che il retro del vano sia fuori dallo sportello ma il gancio sia alla cangiato.
2. Far scorrere lungo il binario sono alla posizione desiderata.
3. Abbassare il vano in posizione.

Per spostare il vano dello sportello da binario a binario:

1. Sollevare il vano scollegando il gancio.
2. Spostare il vano alla posizione del binario desiderato.
3. Spingere il gancio per agganciarlo al binario.

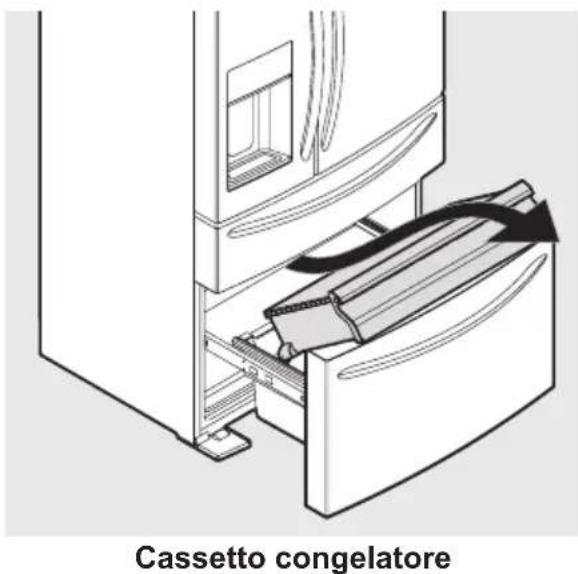

8.3 Funzioni congelatore (varia a seconda del modello)

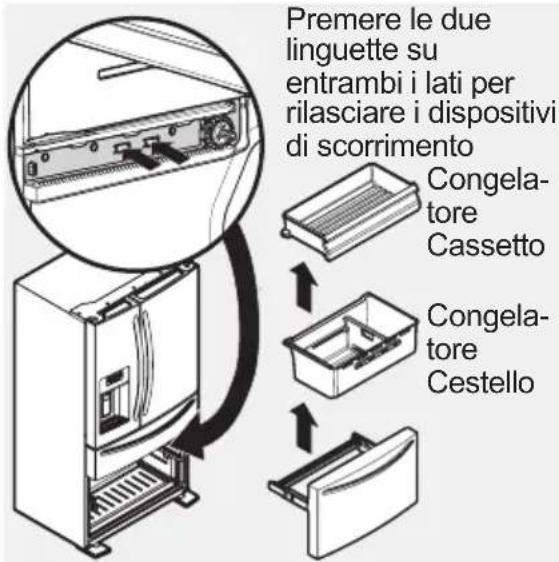

Per rimuovere il cassetto del congelatore superiore:

1. Apire totalmente il vano congelatore.
2. Sollevare per rimuovere il cassetto del congelatore superiore.

Seguire i passi al contrario per reinstallare il cassetto.

ATTENZIONE

Ci sono rotelle molto il cassetto. Assicurarsi che le rotelle siano allineate sui rispettivi binari per un funzionamento adeguato. Se il cassetto non è allineato correttamente causera problema con il funzionamento dello sportello.

NOTA

Se il cestello non è poggiato sui clip della barra stabilizzatrice, il cassetto non si chiuderà correttamente.

Per rimuovere correttamente il cestello del congelatore:

1. Aprire totalmente il vano congelatore.
2. Sollevare il cestello e rimuoverlo.

Seguire i passi al contrario per reinstallare il cassetto.

8.4 Divisori

Afferrare il divisore inferiore e tirare leggermente per farlo scivolare alla posizione successiva. (il divisore non cui quodesserere rimioso)

Divisore cestello inferiore in plastica

9. COLLEGAMENTO DELL'ALIMENTAZIONE D'ACQUA

Kit alimentazione acqua

Verificare le parti sotto per installare l'alimentazione d'acqua.

Connettore

Tubo dell'acqua

Filtro già installato

Connettore

AVVERTENZA

Per evitare folgoramento che puo causare la morte o gravi lesioni personali, scollegare il frigorifero alla corrente elettrica prima di collegare un'alimentazione d'acqua al frigorifero.

1. Quando si installano i tubi dell'acqua, accertarsi che non passino vicino a superfici calde.
2. Il filtro dell'acqua filtra solamente l'acqua; non elimina batteri o microbi.
3. Se la pressione dell'acqua non è sufficiente per far funzionare il produttore di ghiaccio, chiamare un idraulico per far montare una pompa addizionale per la pressione dell'acqua.
4. La durata del filtro dipende da quando lo si usa. Si raccomanda di sostituire il filtrlo almeno agli 6 mesi (vedi "sostituzione del filtrò").
5. Usare nastro sigillante per tutti i collegamenti di condotti/tubi rigidi e flessibili per garantire che non ci siano perdite di acqua.
6. Il tubo dell'acqua deve essere collegato all'attacco dell'acqua fredda.

Procedura di Installazione

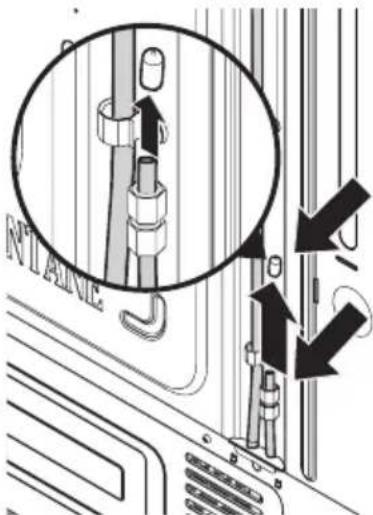

Collegare il connettore all'attacco dell'acqua di rubinetto.

1. Rimuovere il tappo di plastica dall'ingresso valvola dell'acqua e buttarlo via.

Rimuovi Copertura in plastica da ingresso acqua

Alimentazione dell'acqua Incasso

14 pollice tubo plastica verso valvola dell'acqua

1. Dopo l'installazione del frigorifero e del sistema d'accua, selezionare "WATER" sul pannello di controllo e premerlo per 1-2 minuti per far entrare acqua nel serbatoio d'accua ed erogare acqua.

10. SOSTITUZIONE DEL FILTRO

10.1 Filtro dell'aria (su alcuni modelli)

Il filtrò dell'aria si trovava al centro in alto dello scomparto alimenti freschi.

10.2 Sostituzione del filtrò dell'aria (TasteGuard)

Per assicurare un filtraggio ottimale degli odori del frigorifero, sostituire il filtrò dell'aria agli 6 mesi (Replace Air Filter sul display indica di sostituire il filtrò dell'aria dopo 6 mesi).

1. Rimuovere la copertura dal filtrò dell'aria premendo in alto e in basso in contemporanea e rimuovendo alla maschera.
2. Togliere il vecchio filtro e smaltirlo.
3. Apriere il nuovo filtro e inflitarlo nell'alloggiamento. La faccia aperta (carbone) del filtrro deve essere installata con il port aria (foro) nel multiflow.
4. Riposizionare la copertura del filtro aria premendo i lati e facendola scattare in posizione.
5. Premere e tenere premuto il pulsante "Reset Air Filter" sul display per 3 secondi. Quando la spia si spegne, lo stato è stato resettato.

10.3 Ordinare Filtri Aria per la sostituzione

Utilizzare esclusivamente ricambi originali. Si prega di contattare il Centro Assistenza Autorizzato.

10.4 Filtro dell'acqua

Il frigorifero è dotato di un sistema di filtraggio acqua. Ilsystema del filtrò dell'acqua filtrà tutte l'acqua potabile erogata altre cheQLella usata per la produzione di ghiaccio. Il filtrò dell'acqua si trova sul lato superiore destro dello scomparto alimenti freschi.

10.5 Sostituzione del filtro dell'acqua

Sostituire il filtro dell'acqua agli 6
mesi per garantire la migliorie qualità
dell'acqua possibile. Replace Water
Filter sul display indica quando sostituire il filtrato come una quantita standard d'acqua (473 litri) è passata nel systema. Nel caso in cui il frigorifero non sia stato usato a lungo (in fase ad esempio di trasloco), si consiglia di procedere alla sostituzione del filtrto prima di reinstallare il dispositivo.

Per rimuovere: Tirare la copertura in avanti e la copertura cadra e permetterà l'accesso alhetto.

Per reinstallare: Premere la copertura in alto versuso la maschera e poi spngere verso il retro. La copertura del filtro scattera in posizione.

10.6 Ordinare filtri dell'acqua per la sostituzione

Utilizzare esclusivamente ricambi originali. Si prega di contattare il Centro Assistenza Autorizzato.

Per sostituire il filtro dell'acqua:

Non è necessario interrompere l'alimentazione dell'acqua per sostuire il filtrlo. Essere pronti per asciugare piccoli quantitativi di acqua che potrebbero venire emessi durante l'operazione di sostuzione del filtrlo.

1. Spagnere il produttore di ghiaccio premendo e tenendo premuto il pulsante Ice Maker sul display finché non si spegne.

2. Premere verso il basso il bordo anteriore della copertura del filtro. La copertura si abbassa lostrando il filtro dell'acqua.

3. Rimuovere ilhetto ruotandolo in senso antiorario (verso sinistra) di 90 gradi per rilasciarlo.
4. Far scorrere la cartuccia dall'alloggiamo e buttarla via.
5. Aprire la nuova cartuccia per il filtro. Far scorrere la cartuccia nell'alloggiamento del filtrlo finché possibile con l'estremità aggancio in orizzontale.
6. Premere leggermente verso dentro sul filtrò quando la si ruota in senso orario (verso destra). Il filtrò si tirera verso dentro quando ruota. Ruotare il filtrò di 90 gradi finché si ferma e l'estremità aggancio è verticale. Un piccolo clice si può sentire nel momento in cui il filtròenta in posizione.
7. Premere un bicchiere la leva dell'erogatore verificando al tempo stesso la presenza di eventuali perdite sull'alloggiamento del filtr. Eventuali spruzzi di acqua che si verificano nelle sistema espelle l'aria dalsystemadi erogazione non sono vanno considerate anomalie.
8. Continuare a erogare acqua per 3-4 minuti. Potrebbe essere necessario svuotare e riempire il contentatore diverse volte.
9. Accendere il produttore di ghiaccio premendo e tenendo premuto il pulsante Ice Maker sul display finché non si illumina.
10. Tenere premuto il pulsante Reset Water Filter sul display per 3 secondi. Quando la spia non è più illuminata, lo stato del filtro dell'acqua è stato resettatto.
11. Riposizione are la copertura del filtropremendo versus l'alto e facendola scattare in posizione.

11. INSTALLAZIONE

AVVERTENZA!

Consultare i capitoli relativi alla sicurezza.

Strumenti necessari:

Cacciavite a croce

Chiave allen 6 mm

Chiavetorsometrica8mm

Regolabile 3 / 8 fissa torsometrica torsometrical

Questo manuale per l'utente fornisce
istruzioni di installazione e funzionamento
generali per questo modello. Si
raccomanda di usare un servizio o
professionista per installare il frigorifero.
Serviri del frigorifero unicamente
conformmente alle istruzioni della
presente guida all'Uso e Manutenzione.
Prima di accendere il frigorifero, seguire
questi primi importanti passi.

11.1 Ubicazione

• Scegliere un luogo vicino a una presa di corrente con messa a terra non GFCI. Non utilizzato prolonghe o adattatori.
• Se possibile, posizionare il frigorifero al di fuori della luce diretta del sole e lontano da lavastoviglie, forn i o altre fonti di calore.
  Il frigorifero deve essere installato su un pavimento piano e abbastanza resistenze da sostenere un frigorifero a piano carico.
  Per i modelli dotati di produttore di ghiaccio automatico si prega di verificare la disponibilità di una fonte di alimentazione dell'acqua nelle vicinanze.

AVVERTIMENTO

Non installare il frigorifero dove la temperature scende al di除去 dei 10^ o superi i 43^ . Il compressore non sarebbe in grado di mantenere delle temperature adeguate nel frigorifero. Non bloccare la griglia in basso sulla parte anteriore del frigorifero. Per garantire un corretto funzionamento del frigorifero sare assenzialemanteneruna circolazione dell'aria sufficiente.

11.2 Installazione

Prevedere i seguenti spazi liberi per una facile installazione, una buona circolazione dell'aria, nonché per eseguire i collegamenti idraulici ed elettrici:

lati e parte 40 mm
superiore
Indietro 30 mm

NOTA

Se il frigorifero è posizionato con la cerniera dello sportello contro una parete, permettere uno spazio aggiuntivo in modo che lo sportello possa aprirsi completeness.

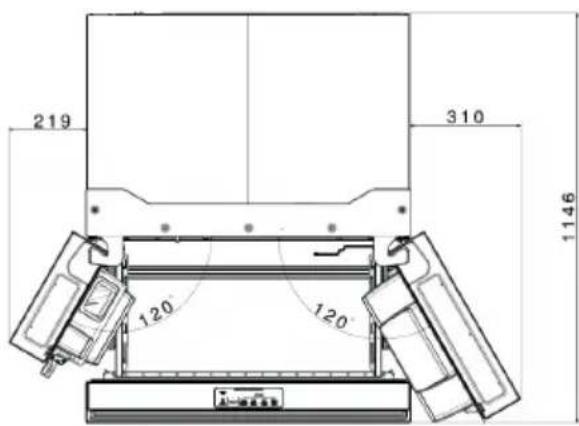

11.3 Apertura dello sportello

Il frigorifero dovrebbe essere posizionato in modo tale da consentire un facile accesso a un ripiano quando si estraggono gli alimenti. Per un uso ottimale dei cassetti e cestelli del frigorifero, il frigorifero deve essere in una posizione in cui entrambi possano essere aperti在整个nessile.

11.4 Livellamento e allineamento sportelli frigorifero (se necessario)

Linee guida della posizione finale del frigorifero:

• Tutti e quattro gli angoli del mobiletto devono essere saldamente appoggiati sul pavimento.
• La parte anteriore deve essere leggermente elevata in modo che gli sportelli si chiudano e siano sigillati adequatamente.
  Gli sportelli dovrebbero essere allineati ed essere a livello.

Si potranno soddisfare tutte queste condizioni semplicamente alzano o abbassando le ruote regolabili anteriori. Mettere a livello l'armadietto servendosi delle rotelline anteriori:

1. Aprire un pochino il cassetto del congelatore.
2. Abbassare i piedini anti-ribaltamento in modo che entrambi tocchino il pavimento. Una volta sul pavimento, usare delle pinze per regolarli.

Per sollevare I'unita: Ruotare il piedino in senso orario.

Per abbassare I'unita: Ruotare il piedino in senso anti-orario.

1. Assicurarsi che entrambi gli sportelli siano liberi con i sigilli che toccano il mobiletto sui 4 lati e che il mobiletto sia stabile.

Per fare le regolazioni in altezza finali degli sportelli:

1. Apriere il cassetto del congelatore per rendere visible la cerniera inferiore.
2. Inserire la chiave Allen da 6mm nel MOZZO della cerniera inferiore.
3. Regolare l'altezza ruotando in senso orario o anti-orario. Ruotare in senso orario abbassa lo sportello. Ruotare in senso anti-orario solleva lo sportello. L'impostazione di fabbrica è l'altezza minima.

Regolare il Flipper a parete per il collegamento con la guida a parete assicurandosi che sia piegato e perdicolare allo sportello degli alimenti freschi. Se la guida a parete non è nella posizione corretta, potrebbe impedire la corretta chiusura dello sportello.

12. ISTRUZIONI PER RIMOZIONE SPORTELLI

12.1 Passare in spazi ristretti

Se il frigorifero non passa in un ingresso, gli sportelli possono essere rimossi. Eseguire in primis una misurazione dello spazio di ingresso.

Per prepararsi alla rimozione degli sportelli:

1. Verificare che il cavo di alimentazione elettrica sia scollegato alla presa a parete.
2. Rimuovere eventuali alimenti dagli scaffali dello sportello e chiudere gli sportelli.

Per rimuovere gli sportelli del frigorifero:

1. Aprire gli sportelli di 90^
2. Rimuovere tutte e 5 le viti a croce alla copertura della cerniera superiore e sollevare.

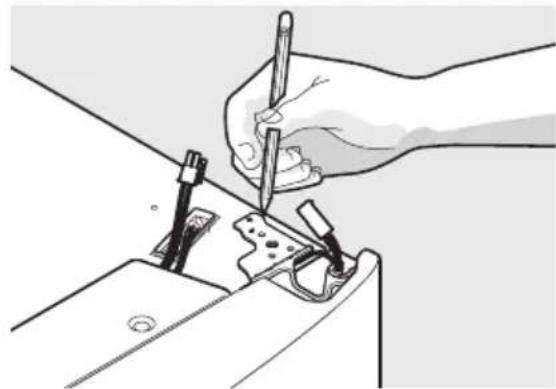

1. Tracciare intorno alle cerniere superiori con una matita. In quello modo il processo di reinstallazione risulterà più facile.
2. Rimuovere la copertura della cerniera superiore.

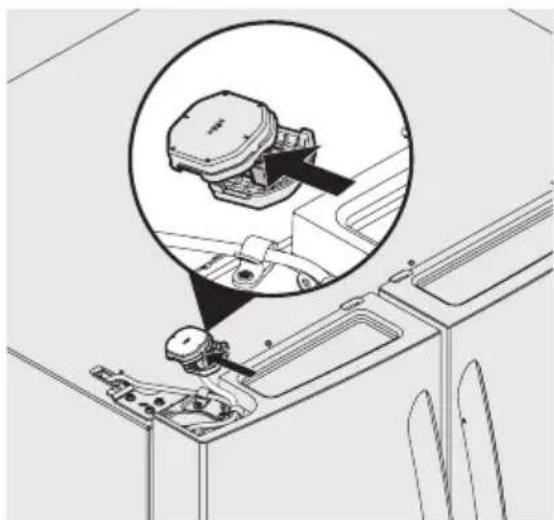

1. Scollegare il cavo elettrico che va dallo sportello alla copertura della cerniera.

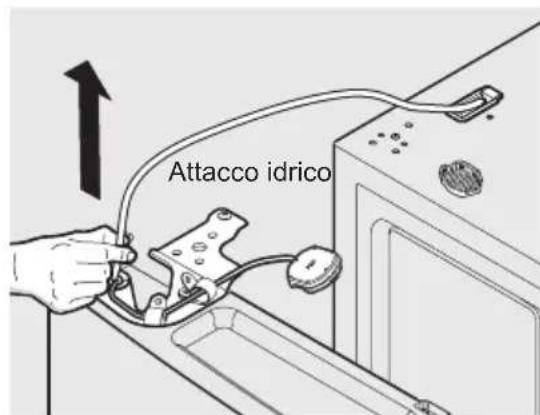

1. Tirare lievamente il tubo dell'acqua per rimuoverlo dallo sportello.

NOTA

Fare attentione quando si tira il tubo dell'acqua dallo sportello per assicurarsi che non si pieghi.

NOTA

Circa 120 cm di tubo dell'acqua saranno tirati dallo sportello del frigorifero.

1. Rimuovere 3 bulloni da 8mm da entrambi le cerniere superiore.

1. Per averere accesso alla cerniera inferiore, il cassetto deve essere esteso. Svitare le 3 viti delle cerniere inferiori e far scorrere la cerniera in dentro Sollevare sullo sportello e rimuovere alla cerniera inferiore.

Rimozione della cerniera inferiore

AVVERTIMENO

Assicurarsi che gli sportelli siano messi da parte in unippo sicuro dove non possano cadere e causare lesioni personali o danniagli sportelli o alle maniglie.

1. Per reinstallare gli sportelli procedere al contrario.

ATTENZIONE

Assicurarsi che i tubi dell'acqua passino attaverso il foro in cima alla tasca dell'erogatore. Vi èanche un involucro di metallo sul tubo per evitare danni dallo strofinamento della cerniera. Questo deve essere risistemato intorno al tubo nella posizione corretta al momento della reinstallazione (in modo che il tubo sia protetto alla cerniera).

NOTA

Quando si reinserisce il tubo dell'acqua e si sostituisce la copertura della cerniera superiore, fare attenzione che il tubo non si pieghi.

Una volta che gli sportelli sono in posizione, assicurarsi che siano allineati e a livello (vedere la sezione installazione per maggiori dettagli) e riposizionare la copertura della cerniera superiore.

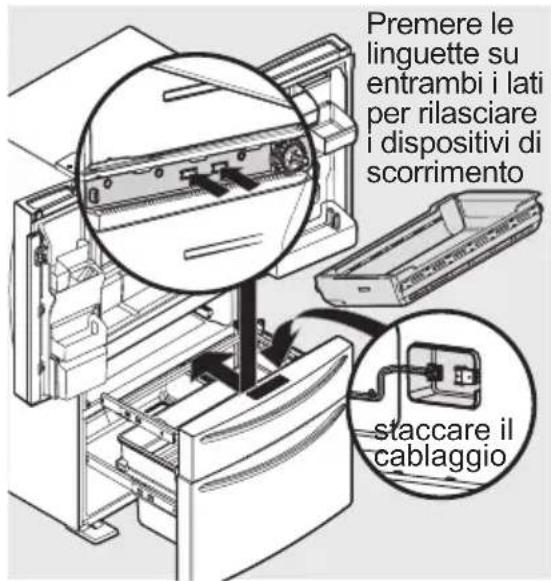

12.2 Per rimuovere il cassetto MultiSwitch/MultiChill

1. Cassetto totalmente aperto.
2. Rimuovere il cestino dal cassetto.
3. staccare il cablaggio alla parte anteriore del cassetto e spostarlo dove non tocchi il cassetto.
4. Premere i clip e far scorrere su entrambi i lati per rimuovere completeness il cassetto dal mobiletto.
5. Fare i passi al contrario per reinstallare il casse.

12.3 Rimuovere la porta del congelatore

AVVERTIMENTO

Il cassetto è pesante. Fare attenzione quando lo si solleva.

1. Apriere il cassetto al massimo.
2. Rimuovere i cassetti del congelatore.

3. Togliere il cestello del congelatore.

4. Nel mobiletto, premere le due linguette su entrambi i lati per rilasciare.

5. Rimuovere il cassetto con staffe e dispositivi di scorrimento.

12.4 Re-installazione del cassetto del congela

1. Posizione are il cassetto con staffe e dispositivi di scorrimento dentro il mobiletto e far scattare in posizione.
2. Sostituire il cestello.

NOTA

Per informazioni aggintive, vedi sezione funzioni di conservazione.

13. CONSIGLIE SUGGERIMENTI UTILI

13.1 Consigli per risparmiare energia

Si raccomanda di seguire i suggerimenti qui sotto per risparmiare energia.

Try to avoid keeping the door open for long periods in order to conserve energy.
- Ensure the appliance is away from any sources of heat (Direct sunlight, electric oven or cooker etc).
- Don't set the temperature colder than necessary.
Non introdure alimenti o liquidi caldi nel vano frigorifero.
- Collocare l'apparecchio in un locale ben ventilato e privo di umidità. Fare riferimento al capitolo Installare la nuova apparecchiatura.
- La figura 1 nella sezione "Descrizione dell'apparecchiatura" alla la disposizione corretta dei cassetti e scaffali, non cambiare la combinazione in quanto è stata progettata per il massimo risparmio energetico.

13.2 Consigli per la refrigerazione dei cibi freschi

Non posizionare cibi caldi direttamente nel frigorifero o congelatore, la

temperatura interna aumentoebbe e il compressore dovrebbe lavorare di più e consumerebbe quando più energia.

• Coprire o avvolgere il cibo, in particolare se ha un sapore forte.
• Posizione are il cibo in modo che possa circolare aria intorno adesso.

13.3 Consigli per la refrigerazione

• Carne (tutti i tipi) avvolgere in pellicola di polietilene per alimenti e posizionare sullo scaffale in vetro sopra il cassetto delle verdure. Seguire sempre i tempi di conservazione e usare entro le date suggerite dai produttori.
• Alimenti cotti, piatti freddi, ecc.: devono essere coperti e possono essere collocati su qualsiasi ripiano.
• Frutta e verdura: dovrebbero essere conservati nell'apposto cassetto Crisper.
• Burro e formaggio: dovrebbe essere avvolto in pellicola ermetica o plastica.
  Bottiglie di latte: dovrebbero ave un coperchio ed essere conservato nei ripiani dello sportello.

13.4 Consigli per il congelamento

• Al primo avvio o dopo un periodo di inutilizzato si consiglia di lasciare in funzione l'apparecchiatura per almeno 2 ore, prima di introdurre gli alimenti nel vano congelatore.
• Preparare gli alimenti in piccole porzioni per consentirne la surgelazione rapida e completinge e per permettere di scongelare successivement solo la quantità richiesta.
• Avvolgere il cibo in fogli di alluminio o polietilene, che sono a tenuta d'aria.
  Non lasciare che il cibo fresco e non congelato tocchi il cibo più congelato per evitare l'augimento di temperatura di quest'ultimo.
• I prodotti ghiacciati, se consumati immediamente dopo la rimozione dal vano congelatore, probabilmente causano uszioni da gelo sulla pelle.
• Si raccomanda di etichettare e datare agli confezione congelata in modo da tenere traccia del tempo di conservazione.

13.5 Consigli per la conservazione di alimenti surgelati

• Accertarsi che gli alimenti surgelati siano stati conservati correttamente dal rivenditore
• Una volta scongelati, gli alimenti si deteriorano rapidamente e non devono essere ricongelati.
  Non superare la durata di conservazione individata sulla confezione.

13.6 Spegnimento dell'apparecchiatura

Se l'apparecchiatura non deve essereutilizzata per un periodo di tempoprolungato, procedere come segue perevitare la formazione di muffe.

1. Estrarre tutti gli alimenti.
2. Rimuovere la spina alla presa di corrente.
3. Pulire e asciugare accuratamente l'interno.
4. Lasciare le porte leggermente aperte per consentire all'aria di circolare..

14. PULIZIA E MANUTENZIONE

Per motivi d'igiene l'apparecchiatura (inclusi gli accessori interni ed esterni) deve essere pulito regolarmente almeno agli due mesi.

ATTENZIONE

L'apparecchiatura non deve
essere collegata alla rete di
alimentazione durante la pulizia. Pericolo di scossa elettrica! Prima della pulizia spegnere
l'apparecchiatura e rimuovere
la spina alla presa di corrente.

Pulizia esterna

Permantere un bell'aspetto dell'apparecchiatura pulirla regolarmente.

• Passare un panno morbido pulito sul pannello digitale e sul display.

• Spruzzare l'acqua sul panno e non direttamente sulla superficie dell'apparecchiatura. In quello modo si garantisce una distribuzione uniforme dell'umidità sulla superficie.

• Pulire gli sportelli, le maniglie e le superfici del mobiletto con un detergente delicato poi asciugare con un panno morbido.

ATTENZIONE

• Non usare oggetti affiliati che possano graffiare la superficie.
• Non usare detergenti per auto, chlorox, olio etereo, detergenti abrasivi o solventi organici come benzene per la pulizia. Possono danneggiare la superficie dell'apparecchiatura e causare un incendio

Pulizia interna

• L'interno del frigorifero deve essere pulito regolarmente. Sarà più facile da pulire quando le riserve di alimenti sono basse. Pulire la parte interna del frigorifero con una debole soluzione di bicarbonato di sodio e poi sciacquare con acqua tiepida con una spugna o un

panno. Asciugare completeness prima di riposizione i ripiani e cestelli. Asciugare accuramente tutte le superfici e le parti rimovibili.

Nonostante questa appearecchiatura abbia lo sbrinamento automatico, uno strato di brina cui verificarsi nelle pareti interne del vano congelatore se lo sportello viene aperto di frequente. Se lo strato da sbrinare è spesso, scegliere un momento in cui le riservsiano poche e procedere come segue:

1. Rimuovere gli alimenti e i cestelli accessori, scollegare l'apparecchiatura alla corrente e lasciare gli sportelli aperti. Ventilare la stanza per accelerare il processo di scongelamento.
2. Quando lo sbrinamento è completato, pulire il congelatore come descripto sopra.

ATTENZIONE

Non usare oggetti appuntiti per rimuovere la brina dal congelatore. L'apparecchiatura dovrebbe essere

accesa nuovamente solo quando l'interno è completamente asciutto.

Pulizia delle guarnizioni dello sportello

Le guarnizioni degli sportelli devono essere puliti regolarmente. I residui di alimenti o bevande sono far aderire le guarnizioni al mobiletto e causarne strappi all'apertura. Lavare le guarnizioni con acqua tiepida miscelata a un detergente delicato. Risciacquare e asciugare bene dopo la pulizia.

ATTENZIONE

L'apparecchiatura dovrebbe
essere accesa nuovamente solo
quando le guarnizioni degli sportelli sono completenesse asciutte

AVVERTENZA!

La luce LED non deve essere sostituita dall'utente! Se la luce LED è danneggiata, contattare l'assistenza clienti.

15. PRIMA DI CHIAMARE

Problem Causa potenziale Soluzione comune
Produattro di ghiaccio automatico
L'apparecchio non produce ghiaccio.	Il produttore di ghiaccio è spento.	Accendere il produttore di ghiaccio. Per il produttore di ghiaccio alimenti freschi, premere il pulsante on-off del produttore di ghiaccio una volta.
	Il frigorifero non è collegato all'alimentazione d'accua o la valvola dell'accua non è aperta.	Collegare l'unità alla fornitura domestica d'accua e assicurarsi che la valvola dell'accua sia aperta.
	Il tubo di alimentazione d'accua è piegato.	Assicurarsi che il tubo dell'accua non si pieghi quando il frigorifero viene spinto contro la parete.
	Il filtrlo dell'accua non è nella posizione corretta.	Rimuovere e reinstallare il filtrlo dell'accua. Assicurarsi che sua posizionato e bloccato in posizione.
	Il filtrlo dell'accua potrebbe essere ostruito con materiale esterno.	Se l'accua è erogata piano o per nulla, o il filtrlo ha almeno 6 mesi, sostituirlo.
L'apparecchio non produce abbastanza ghiaccio.	La quantità di ghiaccio prodotta è minore del previsto.	Il produttore di ghiaccio produce circa 1 kg di ghiaccio (produttore di ghiaccio alimenti freschi) agli 24 ore a seconda delle condizioni di utilizzato.
	Il filtrlo dell'accu potrebbe essere ostruito con materiale esterno.	Se l'accu viene erogata più lentamente del normale o il filtrlo ha almeno 6 mesi, deve essere sostituito.
	Il tubo dell'alimentazione d'accu è piegato.	Assicurarsi che il tubo dell'accu non si pieghi quando il frigoriferro viene spinto contro la parete.
	La pressione dell'accu è extremamente Bassa. Le pressioni di taglio e di attacco sono troppo basse (solo sistemi a pozzo).	Rivolgersi a un technique per chiedere di aumento la pressione di taglio e di attacco sulsystema della pompa d'accu (unicamente sistemi a pozzo).
	Ilsystema a osmosi inversa si trovava nella sua fase rigenerativa.	Durante la fase rigenerativa è normale che un systema a osmosi inversa si trovi a meno 20 psi.
I cubetti di ghiaccio si sono attaccati.	I cubetti di ghiaccio non vengono usati abbastanza di frequente o interruzione di corrente prolongata.	Rimuovere il contentatore del ghiaccio e buttare via il ghiaccio. Il produttore di ghiaccio fornirà ghiaccio fresco. Il ghiaccio deve essere usato almeno due volte a settimana per tenere i cubetti separati.
	I cubetti di ghiaccio sono liquidi all'interno. I cubetti con liquido si aprono nel secchiello e l'accu va sul ghiaccio existente, che li fa congelare attaccati.	Questo in genere accade quando il produttore di ghiaccio non riceve acqua a sufficientia. Di solito quello è causato da filtrlo dell'accu otturato o tubo dell'accuiegato. Sostituire il filtrlo dell'accu e se il problema persistsiste, verificare che la valvola dell'accu non sia aperta o se il tubo dell'accua siaiegato.
Erogatore (ghiaccio e acqua)
L'erogatore non produce ghiaccio.	Non vi è ghiaccio nel secchiello.	Vedi la sezione "Il produttore di ghiaccio non produce ghiaccio".
	Gli sportelli del frigoriferro non sono chiusi Completely.	Assicurarsi che gli sportelli del frigoriferro siano Completely chiusi.
	La pala dell'erogatore è stato premuto troppo a lungo e il motore dell'erogatore si è surriscaldato.	Il protettore dei sovraccarico del motore si resetta in circa 3 minuti e poi potrè erogare ghiaccio.
L'erogatore di ghiaccio è bloccato.	Il ghiaccio si è sciolto e solidificato intorno alla lama a causa di un uso infrequente, fluttuazioni della temperatura e/o interruzioni di corrente.	Rimuovere il contentatore del ghiaccio, scongelare e svuotare. Pulire il contentatore, asciugare e riposizione correttamente. Quando il nuovo ghiaccio sare è pronto, l'erogatore funzionerà normalmente.
	Alcuni cubetti di ghiaccio sono incastrati tra il produttore di ghiaccio e il lato posteriore del contentatore.	Rimuovere i cubetti di ghiaccio che stanno bloccando l'erogatore.
L'erogatore non emette acqua.	Filtro dell'accua non posizionato correttamente.	Rimuovere e reinstallare il filtrlo dell'accua. Per Puresource Ultra II, assicurarsi di ruotarlo verso destra fino a quando non si ferma e con l'estremità aggancio verticale.
	Il filtrò è ostruito.	Sostituire la cartuccia del filtrlo. Assicurarsi di ruotarlo verso destra finché non si ferma e con l'estremità aggancio verticale.
	La valvola sull'attacco dell'accua non è aperta.	Aprire la valvola sull'attacco idrico. Vedi colonna PROBLEMA PROUTTORE DI GHIACCIO
Acqua non abbastanza fredda.	Quando acqua di rubinetto più calda passa nel filtrò ed entra nelsystema, l'accua raffreddata viene spintaattraverso l'erogatore. Una volta che viene usata l'accua raffreddata, occorrono diverse ore per riportare l'accua a una temperature più.	Aggiungere ghiaccio al contentitore prima di erogare acqua. Nota: Solo i primi 750 ml sono raffreddati.
L'accua ha un sapore e/o un odore strano.	L'accua non è stata erogata per un lungo periodo di tempo.L'unità non è stata collegata correttamente alla linea dell'accua fredda.	Erogare e buttare via 10-12 bicchieri d'accua per rinnovare l'accua.Collegare l'unità alla linea dell'accua fredda che fornisce acqua al rubinetto della cucina.
Apertura e chiusura sportelli e cassetti
Lo sportell non si chiude.	lo sportello è stato chiuso troppo forte, provocando una leggera aperture dell'altro sportello.	Chiudere entrambi gli sportelli con delicatezza.
	Il frigoriferro non è a livello. Dondola sul pavimento quando viene spostato leggermente.	Verificare che il pavimento sia a livello e solido e che sia in grado di supportare adeguatamente il frigoriferro. Contattare un pavimentista per procedere a un livellamento del pavimento.
	Il frigoriferro tocca una parete o un mobiletto.	Verificare che il pavimento sia a livello e solido e che sia in grado di supportare adeguatamente il frigoriferro. Contattare un pavimentista per procedere a un livellamento del pavimento.
	Verificare la guarnizione e l'interfaccia del mobiletto per ostruzioni.	Pulire le guarnizioni degli sportelli e le interfacciace con acqua calda saponosa per rimuovere grasso e sporcizia dalle superfici. Pulire con un panno. Verificare che la guarnizione sa accuramente pulita.
Si fa fatica a spostare i cassetti.	Gli alimenti stanno toccando il ripiano sulla parte superiore del cassetto.	Rimuovere lo strato superiore degli articoli nel cassetto.
	Verificare che la guida dei cassetti non sia sporca.	Assicurarsi che il cassetto sia installato correttamente sul binario.
		Pulire il binario, le rotelle e il Consultare Suggerimenti per la manutenzione e la pulizia.
Funzionamento del frigoriferro
Il compressore non funziona.	Il frigoriferro si trova durante il ciclo di sbrinamento.	Si tratta di una condizione normale per un frigoriferro con funzione di sbrinamento completeness automatica. Il ciclo di sbrinamento si attiva con cadenza regolare e dura all'incirca 30 minuti.
	La spina non è collegata alla presa di corrente a parete.	Verificare che la spina si saldamente inserita nella presa.
	È saltato un fusibile di casa oppure è scattato un interruptore.	Controllare/sostituire il fusibile con un fusibile 15 A. Resettare il salvavi.
	Interruzione dell'erogazione di corrente.	Controllare le lui di casa. Rivolgersi all'Azienda Elettrica Locale.
Il frigorifero sembra accendersi troppo o troppo a lungo.	Il compressore a velocità variabile è progettato per funzionare il 100% del tempo ecctetto durante il ciclo di sbrinamento. A volte va a velocità superiore, ad esempio dopo un ciclo di scongelamento.	Ènormale che il compressore funzioni di continuo ecctotto nel ciclo di sbrinamento.
Display impostazione temperatura digitale
I display digitali della temperature molto strano un errore.	Ilsystema di controllo elettronico ha rilevato un problema a livello di prestazioni.	Contattare l'assistenza clienti Electrolux per assistenza.
Acqua, umidità, brina all'interno del frigorifero.
Sulle pareti del frigorifero si accumulata umidità.	Iltempo è caldo e umido.	Il livello di formazione di gelo e trasudamento interno augmente.
	Flipper mullion	Regolare il flipper a parete. (Vedi la sezione installazione "per regolare il flipper a parete")
L'acqua si accumulata sul latto inferiore del coperchio del cassetto.	La verdura contiene ed emette umidità.	Non è raro trovare umidità sul latto inferiore della copertura.
		Entrambi i cassetti verdura contengono un controlo automatico della temperature che dovrebbe regolare automaticamente i livelli di umidità nel cassetto senza create condensa aggintiva o asciugare l'aria nel cassetto verdura, funzione con diversi tipi di prodotti. Se si notation un excesso di umidità, verificare che non sia danneggiata la membrana dell'umidità e sostiturla se necessario.
Si accumulia acqua nella parte inferiore del cassetto.	La verdura e la frutta lavata, nel cassetto verdura, perdono acqua.	Asciugare gli alimenti prima di metterli nel cassetto. La formazione di acqua nella parte inferiore del cassetto è un fenomeno normale.
Acqua, umidità, brina all'esterno del frigorifero.
Sulla parte esterna del frigorifero o fra gli sportelli si accumulia umidità.	Iltempo è umido.	Ènormale in un clima umido. Quando l'umidità è inferiore questo fenomeno non dovrebbe più verificarsi.
Alimenti/Bibite in vano Alimenti freschi/ cassetto multiswit
Gli alimenti si congelano.	• La temperature impostata è troppo Bassa.	• Alzare di quale grado l'impostazione.
	• Il sensore temperatura è coperto da alimenti (lato destro dell'area alimenti freschi).	• Permettere che passi un flusso d'aria al sensore.
	• Gli alimenti coprono le aperture per l'aria.	• Lasciare dello spazio tra le aperture per l'aria e gli alimenti.
Timer per bibite
Le bibite si congelano.	• La temperature impostata è troppo Bassa.	• Alzare l'impostazione della temperature.
	• Il timer per le bibite è impostato troppo a lungo.	• Ridurre di conseguenza il tempo del timer per le bibite.

16. SMALTIMENTO DELL'APPA

Il frigorifero è costruito co materiali riutilizzabili. Per lo smaltimento è necessario atteneri alle normative locali attuali sullo smaltimento dei rifiuti. L'apparecchiatura contiene una piccola quantità di refrigerante (R600a) nel circuito di refrigerazione. Per la vostra sicurezza,fare riferimento alla sezione "il refrigerante e il rischio di incendio"

di questo manuale d'istruzioni prima di smaltire l'appare Tagliare il cavo di alimentazione per rendere il frigorifero inutilizzabile e rimuovere il blocco sportell. Fare attenzione alsystema di raffreddamento e non danneggiarlo o punzonare il contentatore del refrigerante e/o jegare i tubi e/o graffiare il rivestimento.

Corretto smaltimento del prodotto

Quito simbolo sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Lo smaltimento corretto del prodotto contribuisce a prevenire potenziali consequences negative per l'ambiente e per la salute delle persone, che sarebbero altrimenti causate alla gestione inappropriata dello smaltimento del prodotto.Per informazioni più dettagliate sul riciclaggio del prodotto, contattare l'ufficio municipale competente, il servizio locale di smaltimento dei rifiuti o il negotio presso il quale è stato effettuato l'acquisto.

17. DATI TECHNICI

Dimensioni

Altezza 1782 mm

Larghezza 913 mm

Profondità 746 mm

Tempo di salute 14 ore

Tensione 220 - 240 V

Frequenza 50 Hz

I dati tecnici sono riportati sulla targhetta del modello, applicata sul lato sinistro interno dell'apparecchiatura, e sull'etichetta dei valori energetici.

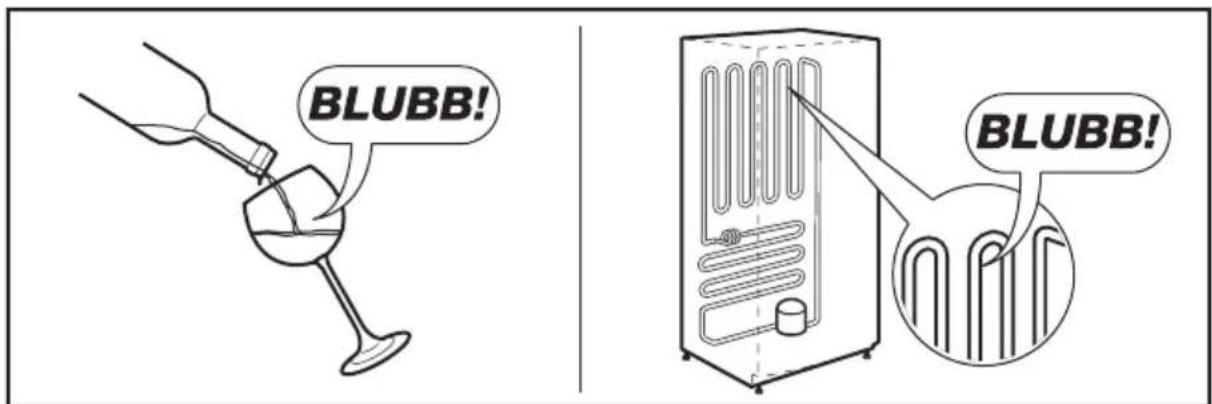

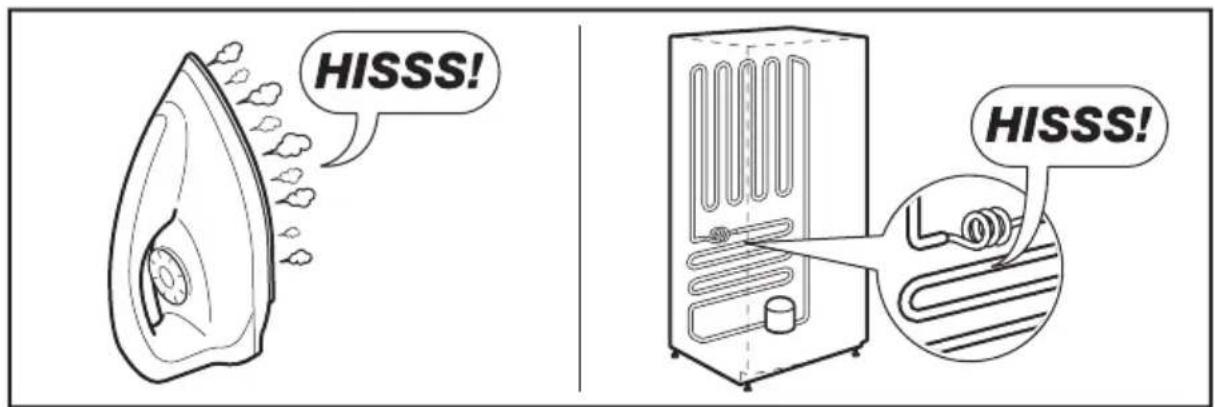

18. RUMORI

Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

C
