MANUALE UTENTE SW8 AM1Q X WHIRLPOOL

Capitolo 1: INSTALLAZIONE 84

1.1. INSTALLAZIONE DI UN APPARECCHIO SINGOLO 84
1.2. INSTALLAZIONE DI DUE APPARECCHI 84
1.3. REGOLAZIONE DELLE PORTE (SE DISPONIBILE) 84

Capitolo 2: FUNZIONI 85

2.1.ON/STAND BY 85
2.2.6TH SENSE FRESH CONTROL / GREEN INTELLIGENCE PROFRESH 85
2.3.ALLARME PORTA APERTA 85
2.4.RAFFREDDAMENTO RAPIDO 85
2.5. VENTOLA 85
2.6. IMPOSTAZIONE DELLA TEMPERATURA 85
2.7.COMPARTO FRIGORIFERO NO-FROST 85
2.8.LUCE FRIGORIFERO 85

Capitolo 3: UTILIZZO 86

3.1. NOTE 86

Capitolo 4: CONSIGLI SULLA CONSERVAZIONE DEGLI ALIMENTI 86

4.1. VENTILAZIONE 86
4.2. MODALITA DI CONSERVAZIONE DI ALIMENTI FRESCHI E BEVANDE 86
4.3.DOVE CONSERVARE ALIMENTI FRESCHE BEVANDE 86

Capitolo 5: SEGNALI ACUSTICI FUNZIONALI 87

Capitolo 6: RACCOMANDAZIONE IN CASO DI NON UTILIZZO DELL'APPARECCHIO88

6.1.ASSENZA/VACANZE 88
6.2.SPOSTAMENTO 88
6.3.GUASTO DELL'ALIMENTAZIONE ELETTRICA 88

Capitolo 7: MANUTENZIONE E PULIZIA 88

Capitolo 8:GUIDA ALLA RICERCA GUASTI 89

8.1. PRIMA DI CONTATTARE IL SERVIZIO ASSISTENZA 89
8.2.GUASTI 89

Capitolo 9: SERVIZIO ASSISTENZA 90

Altro:

INVERSIONE DEL SENSEO DI APERTURA DELLA PORTA 179

NOTA:

Le istruzioni sono valide per diversi modelli, si potrebbero quindi notare alcune differenze. Lesezioni valide solo per determinati apparetcchi sono contrassegnate con un asterisco (^*)

Le funzioni dedicate appositamente al modello acquistato sono disponibili nella GUIDA RAPIDA INTRODUTTIVA.

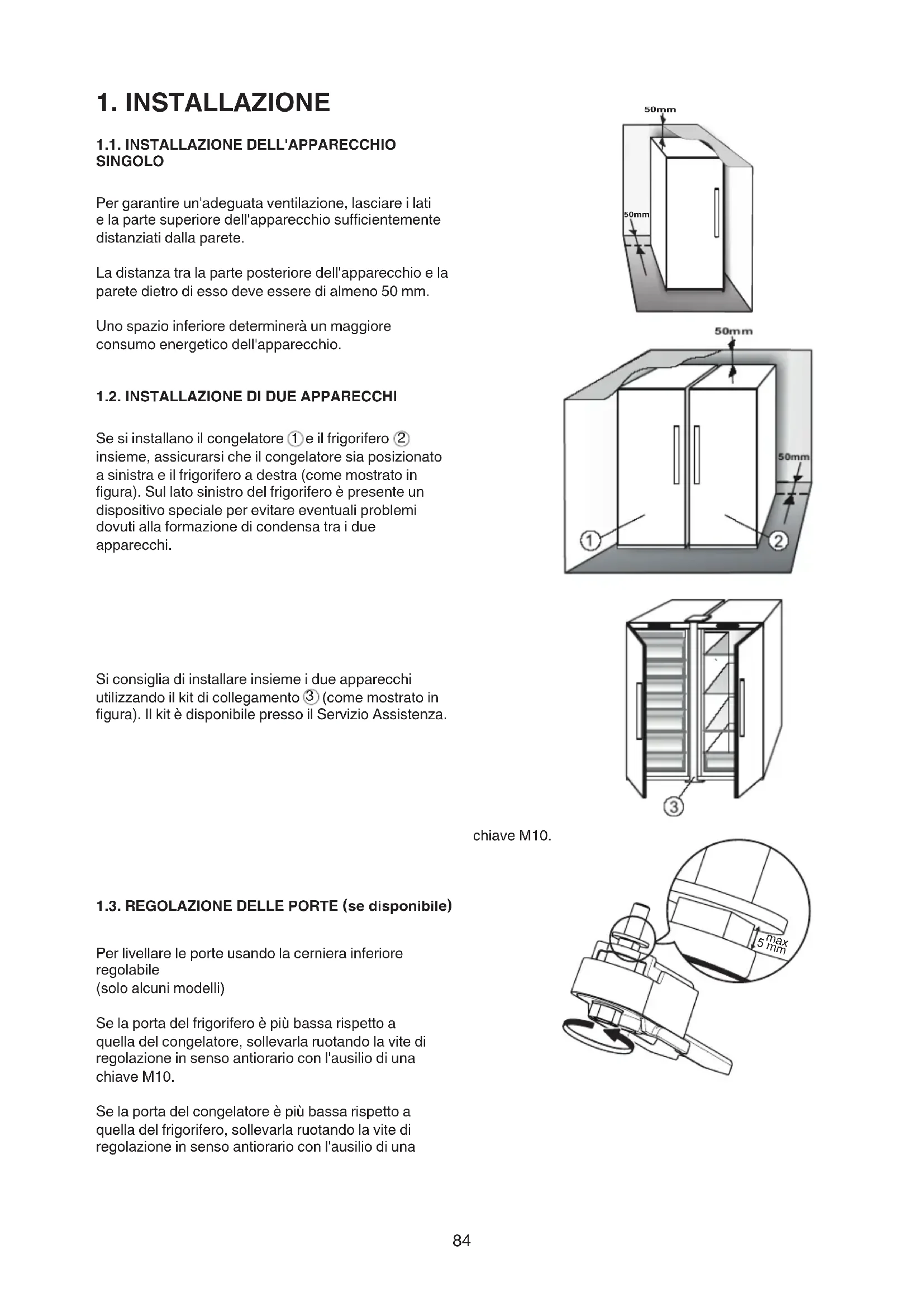

1. INSTALLAZIONE

1.1. INSTALLAZIONE DELL'APPARECCHIO SINGOLO

Per garantire un'adeguata ventilazione, lasciare i lati e la parte superiore dell'apparecchio sufficientemente distanziati alla parete.

La distanza tra la parte posteriore dell'apparecchio e la parete dietro diesso deve essere di almeno 50~mm

Uno spazio inferiore determinera un maggiore consumo energetico dell'apparecchio.

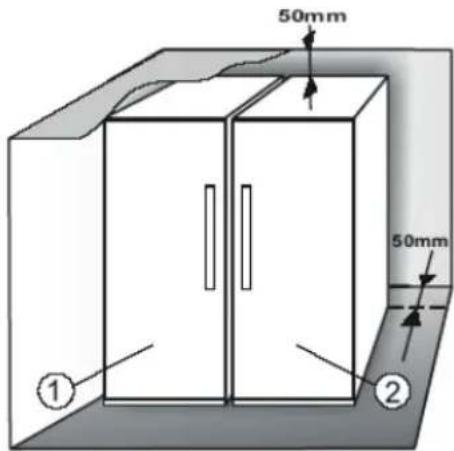

1.2. INSTALLAZIONE DI DUE APPARECCHI

Se si installano il congelatore ① e il frigorifero ② insieme, assicurarsi che il congelatore sia posizionato a sinistra e il frigorifero a destra (come molto in figura). Sul lato sinistro del frigorifero è presente un dispositivo speciale per evitare eventuali problemi dovuti alla formazione di condensa tra i due appearecchi.

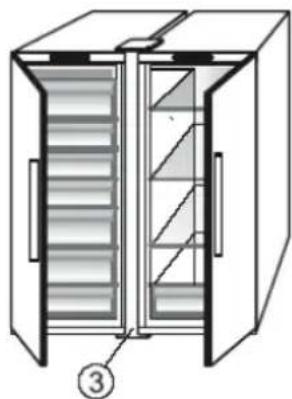

Si consiglia di installare insieme i due appearecchi utilizzando il kit di collegamento ③ (come migliorato in figura). Il kit è disponibile presso il Servizio Assistenza.

chiave M10.

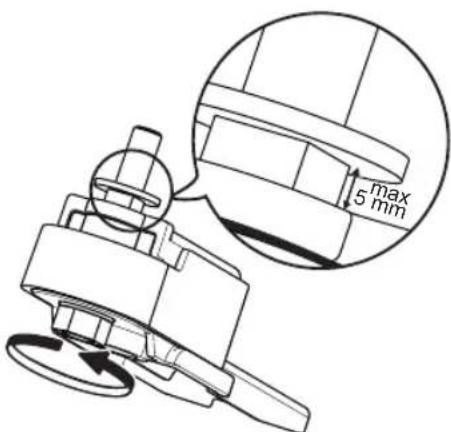

1.3. REGOLAZIONE DELLE PORTE (se disponibile)

Per livellare le porte usando la cerniera inferiore regolabile (solo alcuni modelli)

Se la porta del frigorifero è più Bassa rispetto a quella del congelatore, sollevarla ruotando la vite di regolazione in senso antiorario con l'ausilio di una chiave M10.

Se la porta del congelatore è più bassa rispetto a quella del frigorifero, sollevarla ruotando la vite di regolazione in senso antiorario con l'ausilio di una

2. FUNZIONI

2.1.ON/STANDBY

Questa funzione consente di accendere o portare in standby il frigorifero. Per portare l'apparecchio in stand-by, premere il tasto On/Standby per 3 secondi. Tutte le icone si spengono tranne la retroilluminazione dell'icona On/Stand-by, ad indicate che l'apparecchio è in stand-by. Quando l'apparecchio è in stand-by, la luce all'interno del comparto frigorifero è spenta. Tenere presente che questa operazione non scollega l'apparecchio dall'alimentazione elettrica. Per accendere nuovamente l'apparecchio, è sufficiente premere il tasto On/ Stand-by.

2.2. 6TH SENSE FRESH CONTROL

PROFRESH

Questa funzione consente di raggiungere rapidamente le condizioni di conservazione ottimali (quanto a temperatura e umidità) all'interno dell'apparecchio. Perché funzioni correttamente, è necessario cheanche la ventola sia attiva. La funzione "6th Sense Fresh Control" / "ProFresh" è arrivata per impostazione predefinita. Per attivare o disattivare questa funzione, vedere la Guida rapida allegata.

2.3. ALLARME PORTA APERTA

L'allarme Porta aperta viene attivato quando la porta rimane aperta per altri 5 minuti. L'indicazione dell'allarme viene visualizzata alla spia LED lampeggiante della porta. Se la porta rimane aperta per più di 8 minuti, la spia LED della porta si spegne.

2.4. FAST COOLING (RAFFREDDAMENTO RAPIDO)

L'utilizzo di esta funzione è raccomandato qualora si collochi all'interno del comparto frigorifero una grande quantità di alimenti.

La funzione Raffreddamento rapido consente di augmentare la velocità di raffreddamento all'interno del comparto frigorifero. Per ottimizzare la capacité di raffreddamento, tenere acceso l'interrottore della ventola.

2.5. VENTOLA

La ventola migliorara la distribuzione della temperatura all'interno del prodotto, migliorando di consegenza la conservazione degli alimenti. La ventola è preimpostata come ATTIVA. Si consiglia di Maintainere la ventola attiva, in modo che la funzione "6° Senso Fresh Control / Green Intelligence ProFresh" possa funzionare correttamenteanche quando la temperatura dell'aria dell'ambiente supera i 27÷ 28^ o se sui ripiani di vetro sono presenti gocce d'acqua oppure in condizioni di forte umidità. Tenere presente che quando

è attenuata, la ventola non funzione continuamente. La ventola si attiva/si arrresta in base alla temperatura e/o al livello di umidità all'interno dell'apparecchio. è pertanto assolutamente normale se la ventola è fermàanche quando è stata attenuata.

Per attivare o disattivare esta funzione, vedere la Guida rapida introductiva allegata.

Attenzione: se si spegne la ventola, la funzione 6th Sense (6^ Senso) Fresh Control / Green Intelligence ProFresh verrà disattivata.

Nota:

Non ostruire la zona di aerazione con alimenti.

Spagnere la ventola per garantire il corretto funzionamento dell'apparecchio a temperature ambienteasse(meno di 18^) e ottimizzare i consumi energetici.

Se presente nell'apparecchio, la ventola può essere dotata di filtering antibatterico.

Rimuoverlo dal contentatore che si trovava nel cassetto frutta e verdura e inserirlo nel coperchio della ventola. Le istruzioni per la sostituzione sono incluse nella scatola del filtr.

2.6. IMPOSTAZIONE DELLA TEMPERATURA

L'apparecchio è normalmente predisporto in fabbrica per il funzionamento alla temperatura media consigliata.

Per i dettagli sull'impostazione della temperatura, vedere la Guida rapida introductiva allegata.

Nota: le impostazioni visualizzate corrispondono alla temperature media in tutto il frigorifero.

2.7.COMPARTO FRIGORIFERO NO-FROST

Lo sbrinamento nel comparto del frigorifero è completeness automatico.

La presenza di goccioline d'acqua sulla parete posteriori interna del comparto frigorifero indica che è inatto la fase di sbrinamento automatico. L'acqua di sbrinamento scorre automaticamente in un foro di scarico e da li in un contentatore dove evapora.

2.8.LUCE FRIGORIFERO

Ilsystemadiilluminazioneall'internodelcomparto frigoriferoutilizzana luceLED,che garantisce al contempo un'illuminazione più efficace e un ridotto consumo energetico.

Se ilsystemadi illuminazioneaLEDnonfunziona, rivolgersialServizioAssistenzaper la sottomuzione.

Importante:

la luce del comparto frigorifero si accende quando si après la porta del frigorifero. Se la porta viene lasciata aperta per più di 8 minuti la luce si spegnerà automaticamente.

3. IMPIEGO CONSIGLIATO

3.1. NOTE:

• Non ostruire la zona di uscita dell'aria (sulla parete posteriori interna dell'apparecchio) con gli alimenti.

• Tutti ripiani, gli sportelli e cestelli sono estraibili.

• Le temperature interne dell'apparecchio dipendono da lata temperatura ambiente, da la frequenza di apertura delle porte e dal luogo in cui è installato l'apparecchio. Questi fattori devono essere presi in considerazione quando si imposta il termostato.

• Se non diversamente indicate, gli accessori dell'apparecchio non sono adatti al lavaggio in lavastoviglie.

4. CONSIGLI SULLA CONSERVAZIONE DEGLI ALIMENTI

Il frigorifero è ilosto ideale per conservare pasti pronti, alimenti freschi e conserve alimentari, latticini, frutta e verdura e bevande.

4.1. VENTILAZIONE

• La circolazione naturale dell'aria nel comparto frigorifero crea zone con temperature diverse. La zona più fredda è quella direttamente sopra il cassetto frutta e verdura e in corrispondenza della parete posteriori. più calda nella parte alta anteriore del comparto.
• Una ventilazione insufficiente determina un aumo del consumo energetico e una riduzione delle prestazioni del frigorifero.

4.2. MODALITA DI CONSERVAZIONE DI ALIMENTI FRESCHE BEVANDE

• Utilizzare contentitori di metallo, alluminio, veto e plastica riciclabile e avvolgere gli alimenti con una pellicola trasparente.
• Utilizzare sempre contentitori chiusi per i liquidi e per gli alimenti che potrebbero emettere odori o essere contaminati da odori o aromi, oppure coprirli.
  Gli alimenti che emanano grande quantità di etilene o che sono sensibili a quello gas, come frutta, verdura e insalate, dovrebbero essere separati o avvolti per favorire una conservazione più lunga; ad esempio, non conservare i pomodori insieme a cavoli o kiwi.
• Non disponore gli alimenti a distance troppo ravvicinata, in modo da consentire una sufficiente circolazione dell'aria.
• Per evitare la caduta delle bottiglie, usare l'apposto accessorio di tenuta (disponibile solo in alcuni modelli).
• Se gli alimenti da conservare occupano solo una parte dello spazio disponibile, si consiglia di utilizzare i ripiani sulla cassetto per frutta e verdura, perché questa è la zona più fredda.

4.3. DOVE CONSERVARE ALIMENTI FRESCHI E BEVANDE

• Sui ripiani del frigorifero: piatti pronti, frutti tropicali, formaggi, golosità.
• Nella zona più fredda - Cassetto Zero gradi (sopra il comparto refrigerante: carne, pesce, salumi, morte.
• Nel cassetto per frutta e verdura: frutta, insalata, verdura.
• Nella porta: burro, conserve, salse, sottaceti, lattine, bottiglie, cartoni di bevande, uova.

ESEMPIO DI SISTEMAZIONE DEGLI ALIMENTI

5. SEGNALI ACUSTICI FUNZIONALI

I segnali acustici provenienti dall'apparecchio sono normali perché il prodotto contiene unaserie di ventole e motorini per regolare prestazioni che si attivano e disattivano in modo automatico.

Épossible ridurre alcuni rumori di funzionamento

• Livellando l'apparecchio e installmento su una superficie pianà.
• Distanziando ed evacildo il contatto tra apparecchio e mobilio.
• Controllando che i componenti interni siano posizionati correttamente.
• Controllando che le bottiglie e i contentitori non siano aicontatto.

Di seguito sono riportati alcuni dei rumori di funzionamento possibili:

Un sibilo alla prima accensione dell'apparecchio o dato un lungo periodo di inutilizzo.

Hissss

Un gorgoglio quando il fluido refrigerante entra nei tubi.

Un suono di "congelamento" proveniente dal compressore.

Un brusio quando si attivano la valvola dell'acqua o la ventola.

Uno scricchiolio all'avvio del compressore o quando il ghiaccio pronto cade nella scatola del ghiaccio oppure scatti improvisi all'accensione o allo spegnimento del compressore.

Lo scatto del termostato che regola la frequenza di attivazione del compressore.

6. RACCOMANDAZIONE IN CASO DI NON UTILIZZO DELL'APPARECCHIO

6.1. ASSENZA / VACANZE

Prima di andare in vacanza, si consiglia di consumare tutti gli alimenti e scollegare l'apparecchio per non consumare corrente.

6.2. SPOSTAMENTO

1. Estrarre toutes le parti interne.
2. Coprirle bene e legarle insieme con nastro adesivo in modo da non smarrirle o farle urtare tra loro.
3. Avvitare i piedini regolabili in modo che non tocchino la superficie di supporto.
4. Chiudere e fissare la porta con del nastro adesivo e, con quello, fissareanche il cavo di alimentazione sull'apparecchio.

6.3.GUASTO DELL'ALIMENTAZIONE ELETTRICA

In caso di interruzione di corrente, contattare l'ufficio dell'azienda di fornitura elettrica e chiedere informazioni sulla durata dell'interruzione.

Nota: Non dimenticare che un appearecchio pieno rimarra freddo più a lungo di uno riempito parzialmente.

Gettare gli alimenti se in condizioni non soddisfacenti.

In caso di interruzioni di corrente di durata sono a 24 ore.

1. Mantenere chiusa la porta dell'apparecchio. In tal modo gli alimenti riposti al suo interno resteranno freddi il più a lungo possibile.

In caso di interruzioni di corrente di durata superiore alle 24 ore.

1. Cercare di consumare gli alimenti che sono più fácilmente deperibili.

7. MANUTENZIONE E PULIZIA

Prima di qualsiasi operazione di pulizia o manutenzione, staccare l'apparecchio alla presa di alimentazione o scollegare l'alimentazione elettrica.

Pulire periodicamente l'apparecchio utilizzato un panno ed una soluzione di acqua tiepida e detergenti neutri specifici per la pulizia interna del frigorifero. Mai utilizzare abrasivi.

Non pulire i componenti del frigorifero con liquidi inflammabili.

I vapori possono costituire un rischio di incendio o di

esplosione. Pulire l'esterno dell'apparecchio e la guarnizione delle porte con un panno umido e asciugare con un panno morbido.

Nonutilizzare pulitrici a getto di vapore.

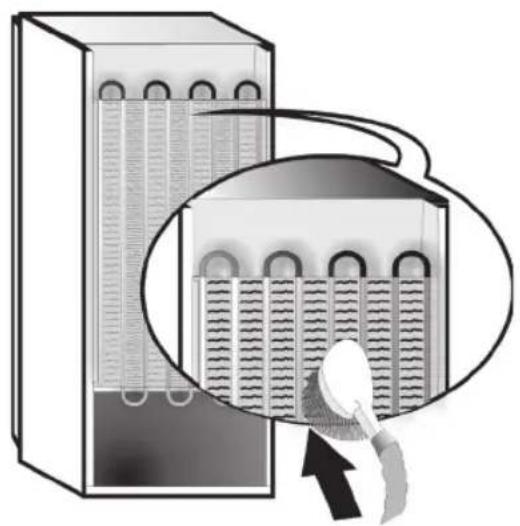

Il condensatore nella parte posteriore dell'apparecchio deve essere pulito regolarmente utilizzando un aspirapolvere.

Il condensatore nella parte posteriore dell'apparecchio deve essere pulito regolarmente utilizzato un aspirapolvere.

Important:

Non pulire i tasti e il display del pannello comandi con alco l sostenze derivate; pulire con un panno asciutto.

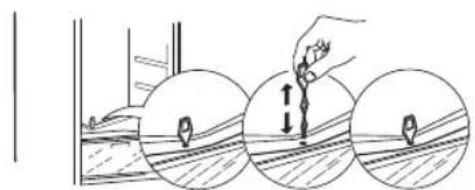

- I tubi delsystemadi refrigerazione sono ubicati vicino alla vaschetta di sbrinamento ed è possibile che diventino molto caldi. Pulirli periodicamente con un aspirapolvere.

Per garantire il deflusso costante e corretto dell'acqua di sbrinamento, pulire regolarmente l'internalo del foro di scarico situato sulla parete posteriori del comparto frigorifero in prossimità del cassetto frutta e verdura, usando l'utensile in dotazione.

8. GUIDA ALLA RICERCA GUASTI

8.1. PRIMA DI CONTATTARE IL SERVIZIO ASSISTENZA:

I problemi legati alle prestazioni spesso sono il risultato di cause disponibile individuali e risolvibili perché l'uso di alcun attrezzo.

PROBLEMASOLUZIONE
L'apparecchio non funziona:	La spina del cavo di alimentazione elettrica è inserta in una presa con il giusto voltaggio?Le protezioni e i fusibili dell'impianto elettrico domestico funzionano correttamente?
Se nella vaschetta di sbrinamento è presente acqua:	Questo è normale quando il clima è caldo e umido. La vaschetta potrebbe essere pienaanche per metà. Verificare che l'apparecchio sia posizionato in piano in modo da evitare che l'acqua fuoriesca.
Se i bordi del mobile dell'apparecchio a fatto con la guarnizione della porta risultano caldi:	Ènormale quando il clima è caldo e quando il compressore è in funzione.
Se la luce non funziona: • Le protezion e i fusibili dell'impianto elettrico domestico funzionano correttamente?La spina del cavo di alimentazione elettrica è insertita in una presa con il giusto voltaggio?Se i LED sono guasti, contattare il Servizio Assistenza per sostitui rì con ricambi dello stesso tipo, disponibili presso i centri di assistenza o i rivenditori autorizzati.
Se il motore sembra girare troppo a lungo:	I tempi di funzionamento del motore dipendono da diversi fattori: frequenza di apertura della porta, quantità di alimenti riposti, temperatura della stanza, impostazione dei controlli della temperature.II condensatore (sul retro dell'apparecchio) è coperto da polvere o lanugine?La porta è chiusa correttamente?Le guarnizioni delle portesa sono in perfette condizioni?Se il clima è caldo o il locale è riscaldato, è normale che il motore funzioni più a lungo.Se la porta è rimasta aperta a lungo o sono state inserte grande quantità di alimenti, il motore rimane in funzione più a lungo per raffreddare l'interno dell'apparecchio.
Se la temperature dell'apparecchio è troppo alta:	I comandi del frigorifero sono regolati correttamente?Sono state introdotte grandi quantità di alimenti nell'apparecchio?Controllare che la porta non venga aperta troppo spesso.Controllare che la porta chiuda correttamente.
Se le porte non si aprono e chiudono correttamente:	Verificare che non vi siano confezioni di alimenti che bloccano la porta.Verificare che le vaschette, le mensole, i cassetti o il produttore automatico di ghiaccio siano posizionati scorrettamente.Verificare che le guarnizioni delle portea non siano sporche o appiccicose.Accertarsi che l'apparecchio sia ben livellato.

8.2.GUASTI

Quando si verifica un'anomalia di funzionamento e una spia LED inizia a lampeggiare, è necessario contattare il Servizio assistenza. L'apparecchio continuera a funzionare, conservando gli alimenti.

Nota: In caso di interruzioni di corrente, l'apparecchio riprende il normale funzionamento è viene ripristinata l'impostazione della temperatura scelta precedentemente.

9. SERVIZIO ASSISTENZA

Prima di contattare il Servizio Assistenza:

Riaccendere l'apparecchio per assicurarsi che il problema sia stato risolto. Se il problema persististe, scollegare nuovamente l'apparecchio dall'alimentazione e ripetere l'operazione dopo un'ora circa.

Se dopo aver eseguito i controllingi elencati nella "Guida ricerca guasti" e riacceso il frigorifero, l'apparecchio continua a non funzionare correttamente, contattare il Servizio Assistenza illustrando il problema.

Comunicare:

• il modello e il numero di series dell'apparecchio (riportato sulla targhetto matricola),
• il tipo di guasto,

• il codice di assistenza (il numero che si trovava nella parola SERVICE, sulla targhetto matricola posta all'interno dell'apparecchio),
• il proprio indirizzo completo,
• il proprio numero Telefonico, completo di predisso.

Nota:

La direzione di apertura della porta può essere modificata. Se esta operazione è eseguita dal Servizio Assistenza non è coperta da garanzia.
