MANUALE UTENTE YT M10 81 R EU INDESIT

DEMOGRAZIE PER AVERE ACQUISTATO UN PRODOTTO INDESIT. Per ricevere un'assistenza più completa, registrare il prodotto su www.indesit.eu/register Documentazione normativa, documentazione standard, ordinazione di pezzi di ricambio e altre informazioni sul prodotto possono essere reperite:

• Visitando il nostro sito web docs.indesit.eu e parts - selfservice . whirlpool . com

• Oppure, contattare il Servizio Assistenza Tecnica (al numero di telefono riportato sul libretto di garanzia). Quando si contatta il Servizio Assistenza Tecnica, fornire i codici presenti sulla targhetta matricola del prodotto. xxxxxxxxxxxx xxxx

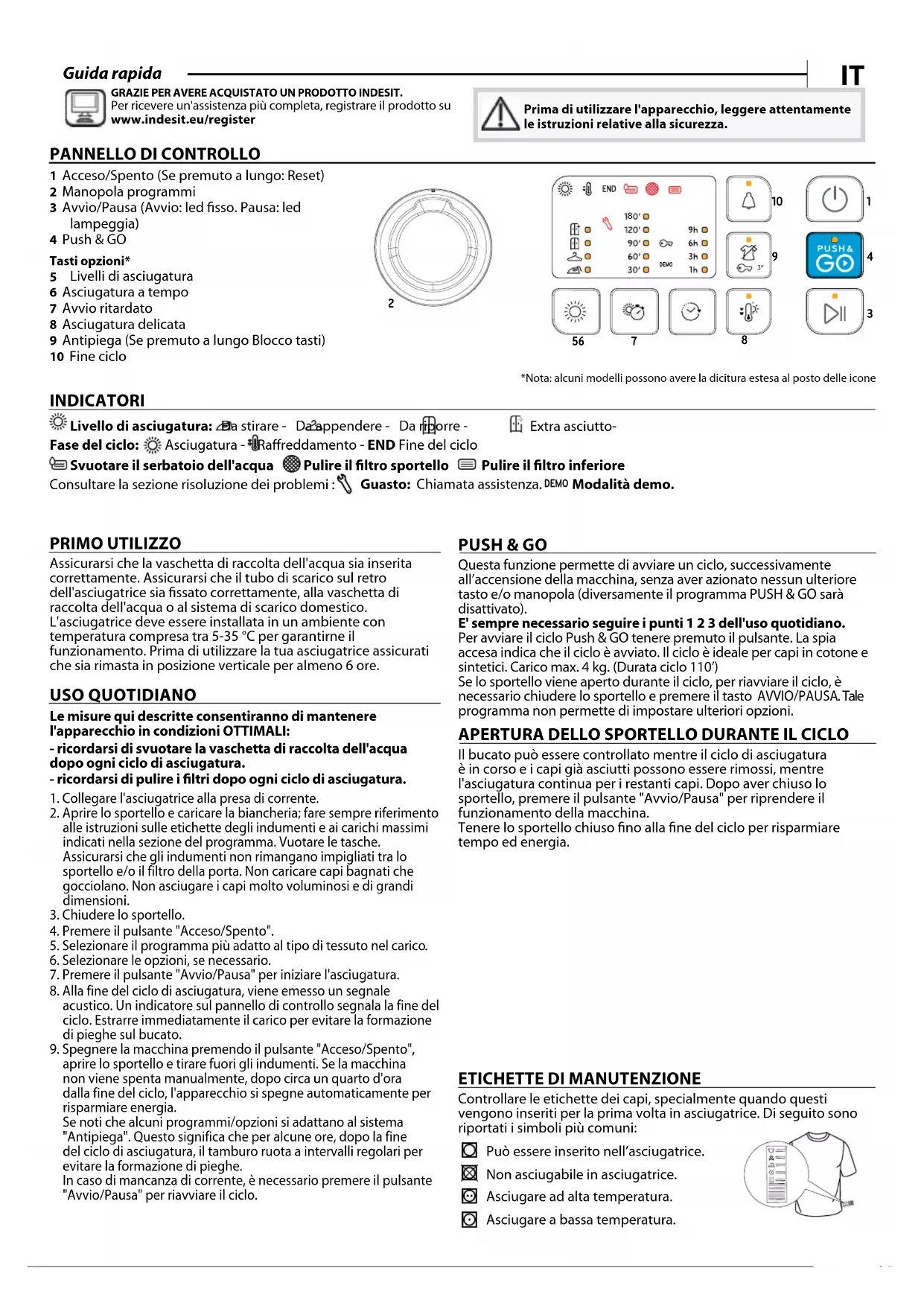

Guida rapida Prima di utilizzare l'apparecchio, leggere attentamente le istruzioni relative alla sicurezza.

ETICHETTE DI MANUTENZIONE

Controllare le etichette dei capi, specialmente quando questi vengono inseriti per la prima volta in asciugatrice. Di seguito sono riportati i simboli più comuni: Può essere inserito nell’asciugatrice. Non asciugabile in asciugatrice. Asciugare ad alta temperatura. Asciugare a bassa temperatura. PRIMO UTILIZZO Assicurarsi che la vaschetta di raccolta dell'acqua sia inserita correttamente. Assicurarsi che il tubo di scarico sul retro dell'asciugatrice sia fissato correttamente, alla vaschetta di raccolta dell'acqua o al sistema di scarico domestico. L'asciugatrice deve essere installata in un ambiente con temperatura compresa tra 5-35 °C per garantirne il funzionamento. Prima di utilizzare la tua asciugatrice assicurati che sia rimasta in posizione verticale per almeno 6 ore. USO QUOTIDIANO Le misure qui descritte consentiranno di mantenere l'apparecchio in condizioni OTTIMALI: - ricordarsi di svuotare la vaschetta di raccolta dell'acqua dopo ogni ciclo di asciugatura. - ricordarsi di pulire i ltri dopo ogni ciclo di asciugatura.

1. Collegare l'asciugatrice alla presa di corrente.

2. Aprire lo sportello e caricare la biancheria; fare sempre riferimento

alle istruzioni sulle etichette degli indumenti e ai carichi massimi indicati nella sezione del programma. Vuotare le tasche. Assicurarsi che gli indumenti non rimangano impigliati tra lo sportello e/o il filtro della porta. Non caricare capi bagnati che gocciolano. Non asciugare i capi molto voluminosi e di grandi dimensioni.

3. Chiudere lo sportello.

4. Premere il pulsante "Acceso/Spento".

5. Selezionare il programma più adatto al tipo di tessuto nel carico

6. Selezionare le opzioni, se necessario.

7. Premere il pulsante "Avvio/Pausa" per iniziare l'asciugatura.

8. Alla fine del ciclo di asciugatura, viene emesso un segnale

acustico. Un indicatore sul pannello di controllo segnala la fine del ciclo. Estrarre immediatamente il carico per evitare la formazione di pieghe sul bucato.

9. Spegnere la macchina premendo il pulsante "Acceso/Spento",

aprire lo sportello e tirare fuori gli indumenti. Se la macchina non viene spenta manualmente, dopo circa un quarto d'ora dalla fine del ciclo, l'apparecchio si spegne automaticamente per risparmiare energia. Se noti che alcuni programmi/opzioni si adattano al sistema "Antipiega". Questo significa che per alcune ore, dopo la fine del ciclo di asciugatura, il tamburo ruota a intervalli regolari per evitare la formazione di pieghe. In caso di mancanza di corrente, è necessario premere il pulsante "Avvio/Pausa" per riavviare il ciclo. PUSH & GO Questa funzione permette di avviare un ciclo, successivamente all’accensione della macchina, senza aver azionato nessun ulteriore tasto e/o manopola (diversamente il programma PUSH & GO sarà disattivato). E' sempre necessario seguire i punti 1 2 3 dell'uso quotidiano. Per avviare il ciclo Push & GO tenere premuto il pulsante. La spia accesa indica che il ciclo è avviato. Il ciclo è ideale per capi in cotone e sintetici. Carico max. 4 kg. (Durata ciclo 110’) Se lo sportello viene aperto durante il ciclo, per riavviare il ciclo, è necessario chiudere lo sportello e premere il tasto AVVIO/PAUSA . Tale programma non permette di impostare ulteriori opzioni.

APERTURA DELLO SPORTELLO DURANTE IL CICLO

Il bucato può essere controllato mentre il ciclo di asciugatura è in corso e i capi già asciutti possono essere rimossi, mentre l'asciugatura continua per i restanti capi. Dopo aver chiuso lo sportello, premere il pulsante "Avvio/Pausa" per riprendere il funzionamento della macchina. Tenere lo sportello chiuso fino alla fine del ciclo per risparmiare tempo ed energia. Indesit_Tilt_Mono_Dryer_M10 start delay

1 Acceso/Spento (Se premuto a lungo: Reset) 2 Manopola programmi 3 Avvio/Pausa (Avvio: led fisso. Pausa: led lampeggia) 4 Push & GO Tasti opzioni*

Livelli di asciugatura 6 Asciugatura a tempo 7 Avvio ritardato 8 Asciugatura delicata 9 Antipiega (Se premuto a lungo Blocco tasti) 10 Fine ciclo *Nota: alcuni modelli possono avere la dicitura estesa al posto delle icone INDICATORI Livello di asciugatura: Da stirare - Da appendere - Da riporre -

Extra asciutto- Fase del ciclo: Asciugatura - Raffreddamento - END Fine del ciclo Svuotare il serbatoio dell'acqua Pulire il ltro sportello Pulire il ltro inferiore Consultare la sezione risoluzione dei problemi : Guasto: Chiamata assistenza. DEMO Modalità demo.OPZIONI Questi pulsanti permettono di personalizzare il programma selezionato in base alle esigenze personali. Non tutte le opzioni sono disponibili per tutti i programmi. Alcune opzioni possono essere incompatibili con quelle impostate in precedenza; in tal caso, un avvisatore acustico e/o indicatori lampeggianti avviseranno l'utente. Se l'opzione è disponibile, l'indicatore dell'opzione rimane acceso. Il programma può mantenere alcune opzioni selezionate nei cicli di asciugatura precedenti. Livello di asciugatura Premere più volte il relativo pulsante per ottenere un diverso livello di umidità residua sulla biancheria. Un indicatore segnala il livello che si sta scegliendo. Da Stirare: asciugatura molto delicata. I capi saranno più facilmente stirabili subito dopo il ciclo. Da appendere: un livello studiato per i capi delicati; pronti per essere appesi. Da riporre: la biancheria è pronta per essere ripiegata e riposta nell’armadio.

Extra asciutto: utilizzato per indumenti da indossare al termine del ciclo. Asciugatura a tempo Questa opzione permette di scegliere la durata dell'asciugatura. Premere più volte il relativo pulsante per impostare il tempo desiderato per l'asciugatura. Un indicatore, sul pannello di controllo, segnala il tempo che si sta scegliendo. Avvio ritardato Questa opzione permette di impostare un ritardo rispetto all'inizio del ciclo. Premere più volte il relativo pulsante al fine di ottenere il ritardo desiderato. Dopo aver raggiunto il tempo massimo selezionabile, un'ulteriore pressione del tasto resetta l'opzione. Un indicatore, sul pannello di controllo, segnala il tempo che si sta scegliendo. Dopo aver premuto il tasto "Avvio/Pausa" la macchina segnala il tempo rimanente per la partenza del ciclo. In caso di apertura dello sportello, dopo la chiusura è necessario ripremere il tasto "Avvio/Pausa". Fine ciclo Questa opzione attiva un segnale acustico prolungato a fine ciclo. Attivarla se non si è sicuri di sentire il normale suono di fine ciclo. Questa opzione, se selezionata nell'asciugatura precedente, rimane in memoria. Tasti bloccati Questa opzione rende inaccessibili tutti i comandi della macchina, tranne il tasto "Acceso/Spento". A macchina accesa:

• per attivare l'opzione bisogna tenere premuto il tasto sino a quando la macchina segnala che l'opzione è stata abilitata.

• per disattivare l'opzione bisogna tenere premuto il tasto sino a quando la macchina segnala che l'opzione è stata disabilitata. Questa opzione, se selezionata nell'asciugatura precedente, rimane in memoria. Antipiega Questa opzione aggiunge a fine ciclo un trattamento antipiega mediante rotazioni periodica del cesto (durata sino a 10 ore). E' particolarmente indicata quando non si ha la possibilità di rimuovere i capi non appena terminata l'asciugatura. Se questa opzione è usata in combinazione con la partenza ritardata, il trattamento antipega verrà aggiunto anche alla fase di partenza ritardata. Questa opzione, se selezionata nell'asciugatura precedente, rimane in memoria. *CARICO MAX 8 Kg (Carico asciutto)

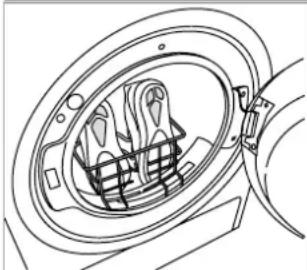

USO DELLA RASTRELLIERA

Rimuovere il filtro porta e posizionare la rastrelliera. I lacci devono essere infilati all'interno delle scarpe: punte rivolte verso il basso e le suole davanti. Non aggiungere biancheria o altre scarpe dentro il cesto. Riposizionare il filtro porta al termine dell'asciugatura. PROGRAMMI La durata di questi programmi dipende dall’entità del carico, dal tipo di tessuti, dalla velocità della centrifuga usata sulla vostra lavatrice e da altre ulteriori opzioni selezionate. Nei modelli con display la durata dei cicli viene mostrata nel pannello di controllo. Il tempo residuo viene costantemente monitorato e modificato durante il ciclo di asciugatura per mostrare la miglior stima possibile. Opzione per l’uso: se tutti i carichi dei Cicli Automatici risultano consistentemente meno o più asciutti di quanto desiderato, è possibile aumentare o diminuire il livello di asciugatura utilizzando l'opzione specifica. Eco kg Max* Tempo 195' Questo è il programma più efficiente in termini di consumo di energia per asciugare biancheria di cotone. I valori riportati sull'etichetta energetica si riferiscono a questo programma. NOTA: Per un'efficienza energetica ottimale, questo ciclo è impostato di default sul livello "Da riporre". Per un'asciugatura più intensa suggeriamo di usare il ciclo Cotone. Cotone kg Max* Tempo 190' Ciclo adatto ad asciugare tutti i tipi di cotone, pronto per essere messo nell'armadio. Misti kg 4 Tempo 140' Questo programma è ideale per asciugare insieme tessuti di cotone e sintetici. Sintetici kg 4 Tempo 75' Per asciugare biancheria in fibre sintetiche. Mini sintetici kg 2 Tempo 65' Asciugatura economica di carichi ridotti. Delicati kg 2 Tempo 80' Per asciugare biancheria che richiede un trattamento delicato. Lana kg 1 Tempo 115' Per asciugare capi in lana. Si consiglia di rivoltare i capi prima dell'asciugatura. Lasciare asciugare naturalmente i bordi più pesanti che risultassero ancora umidi. Refresh Programma breve adatto a rinfrescare fibre e capi attraverso l’emissione di aria fresca. Non utilizzare con capi ancora bagnati. Può essere utilizzato su qualsiasi dimensione di carico, ma è più efficace sui piccoli carichi. Il ciclo dura circa 20 minuti. Jeans kg 3 Tempo 130' Per asciugare jeans e indumenti di cotone resistente, tipo denim, ad esempio pantaloni e giubbetti. Piumone Tempo 180' Per asciugare capi voluminosi come un singolo piumone. Baby kg 2 Tempo 125' Un programma appositamente studiato per asciugare indumenti e la biancheria dei neonati (cotone e ciniglia) e capi delicati. Non asciugare articoli con rivestimenti in plastica Camicie kg 3 Tempo 140' Questo programma è dedicato alle camicie realizzate in cotone o misto cotone/sintetici Sport kg 4 Tempo 95' Per asciugare indumenti sportivi sintetici o di misto cotone. Scarpe da ginnastica1 paio Tempo 100' Questo è un programma per asciugare un paio di scarpe sportive. Le scarpe devono essere state lavate e centrifugate ad una velocità di centrifuga minima di 400 giri. Devono essere usate con l’apposita rastrelliera per scarpe fornita. Asciugare solo scarpe fatte di materiale sintetico o tela. 45’ Rapido 45' kg 1 Un programma rapido a tempo, ideale per asciugare capi centrifugati ad alta velocità in lavatrice, ad esempio le camicie utilizzate in una settimana lavorativa.GRAZIE PER AVERE ACQUISTATO UN PRODOTTO INDESIT. Per ricevere un'assistenza più completa, registrare il prodotto su www.indesit.eu/register Documentazione normativa, documentazione standard, ordinazione di pezzi di ricambio e altre informazioni sul prodotto possono essere reperite:

• Visitando il nostro sito web docs.indesit.eu e parts - selfservice . whirlpool . com

• Oppure, contattare il Servizio Assistenza Tecnica (al numero di telefono riportato sul libretto di garanzia). Quando si contatta il Servizio Assistenza Tecnica, fornire i codici presenti sulla targhetta matricola del prodotto. xxxxxxxxxxxx xxxx

Guida rapida Prima di utilizzare l'apparecchio, leggere attentamente le istruzioni relative alla sicurezza. Consumo energetico In modalità: spento (Po) - Watts 0.50 In modalità: lasciato acceso (Pl) - Watts 2.00 Programmi Kg kWh Minuti Eco *

• Questo programma è atto ad asciugare capi di cotone normali, è il programma più efficiente in termini di consumo energetico per capi di cotone.(Configurazione standard/Default di partenza). Sistema a Pompa di Calore La pompa di calore contiene gas ad effetto serra, contenuti in una unità sigillata ermeticamente. Questa unità sigillata contiene

0.15 kg di gas R134a. GWP = 604 (1 t CO).

Asciugatura delicata Consente un trattamento più delicato della biancheria diminuendo la temperatura di asciugatura. Pulizia dell'asciugatrice

• Le parti esterne in metallo, plastica e gomma possono essere pulite con un panno umido.

• Pulire regolarmente (ogni 6 mesi) la griglia della presa d'aria anteriore con un aspirapolvere per rimuovere qualsiasi deposito di lanugine o polvere. Inoltre, rimuovere i depositi di lanugine dalla zona dei filtri, utilizzando di tanto in tanto un aspirapolvere.

• Non usare solventi o abrasivi.

TRASPORTO E MOVIMENTAZIONE

Non sollevare mai l'asciugatrice tenendola per il lato superiore.

1. Scollegare l'asciugatrice.

2. Rimuovere completamente l'acqua dalla vaschetta di raccolta

3. Controllare che lo sportello e la vaschetta di raccolta dell'acqua

4. Se il tubo di scarico è collegato all'impianto di scarico domestico,

fissarlo nuovamente sul retro dell'asciugatrice (vedere le istruzioni per l'installazione).

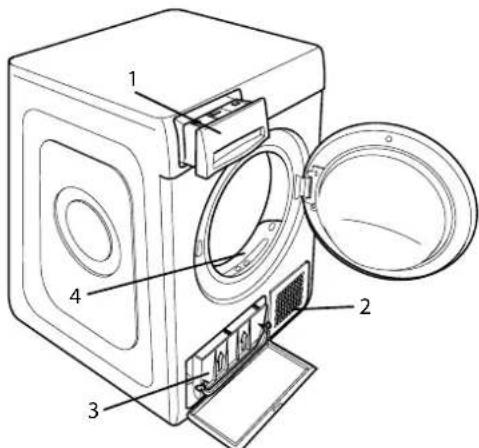

DESCRIZIONE DELL’ ASCIUGATRICE

1. Serbatoio di raccolta acqua

AVVERTENZA: scollegare l'asciugatrice durante le procedure di pulizia e manutenzione. Svuotamento del serbatoio di raccolta dell’acqua dopo ogni ciclo (vedi gura A). Estrarre il contenitore dall’asciugatrice e svuotarlo in un lavandino o in altro scarico adatto, quindi riposizionarlo correttamente. Non utilizzare l'asciugatrice senza aver prima reinserito la vaschetta in sede. Pulizia del ltro porta dopo ogni ciclo (vedi gure B). Estrarre il filtro e pulirlo eliminando eventuali residui di lanugine dalla superficie del filtro lavandolo sotto acqua corrente o aspirando con aspirapolvere. Per prestazioni ottimali, asciugare tutti i filtri prima di reinserirli. Non utilizzare l’asciugatrice senza avere prima reinserito il ltro in sede. Come rimuovere il filtro porta:

1. Aprire lo sportello e tirare il filtro verso l’alto.

2. Aprire il filtro e pulirlo, in tutte le sue parti, dalla lanuggine.

Riposizionarlo correttamente; assicurarsi che il filtro sia inserito completamente a filo con la guarnizione dell’asciugatrice Pulizia del ltro inferiore all'accensione del relativo indicatore (vedi gure C). Estrarre il filtro e pulirlo eliminando eventuali residui di lanugine dalla superficie del filtro lavandolo sotto acqua corrente o aspirando con aspirapolvere. Si raccomanda tuttavia di pulire questo filtro dopo ogni ciclo per ottimizzare le prestazioni di asciugatura. Non utilizzare l’asciugatrice senza avere prima reinserito il ltro in sede. Come rimuovere il filtro inferiore:

1. Aprire lo sportello inferiore.

2. Afferrare la maniglia e tirare fuori il filtro inferiore.

3. Aprire la parete posteriore del filtro e rimuovere l'eventuale

lanuggine dalla superficie interna della retina.

4. Pulire la camera del filtro inferiore evitando il contatto diretto

5. Richiudere la parete posteriore del filtro inferiore e reinserirlo

controllando che sia perfettamente integrato nella sede.

6. Abbassare la maniglia del filtro e chiudere lo sportello

7. Assicurarsi che la presa d'aria sia libera.

I ltri sono componenti fondamentali dell'asciugatura. La loro funzione è quella di raccogliere la lanuggine che si forma durante l'asciugatura. Nel caso in cui i ltri si dovessero intasare, il usso d'aria all'interno dell'asciugatrice verrebbe gravemento compromesso: i tempi di asciugatura si allungano, si consuma più energia e possono vericarsi danni all'asciugatrice. Se queste operazioni non vengono eettuate correttamente l'asciugatrice potrebbe non avviarsi.GRAZIE PER AVERE ACQUISTATO UN PRODOTTO INDESIT. Per ricevere un'assistenza più completa, registrare il prodotto su www.indesit.eu/register Documentazione normativa, documentazione standard, ordinazione di pezzi di ricambio e altre informazioni sul prodotto possono essere reperite:

• Visitando il nostro sito web docs.indesit.eu e parts - selfservice . whirlpool . com
• Oppure, contattare il Servizio Assistenza Tecnica (al numero di telefono riportato sul libretto di garanzia). Quando si contatta il Servizio Assistenza Tecnica, fornire i codici presenti sulla targhetta matricola del prodotto.xxxxxxxxxxxx xxxx

Guida rapida Prima di utilizzare l'apparecchio, leggere attentamente le istruzioni relative alla sicurezza.

RISOLUZIONE DEI PROBLEMI IT

In caso di malfunzionamento, prima di contattare il Servizio Assistenza, controllare la tabella sottostante. Le anomalie sono spesso di lieve entità e possono essere risolte in pochi minuti. Anomalia Possibile causa Soluzione L'asciugatrice non si accende. La spina non è inserita nella presa di corrente. Inserire la spina nella presa di corrente. La presa di corrente è guasta. Provare a collegare un altro elettrodomestico nella stessa presa. Non usare dispositivi elettrici di collegamento alla presa come adattori o prolunghe. Si è verifi cata un'interruzione di corrente elettrica. Attendere il ripristino dell'alimentazione e, se necessario, riaccendere il fusibile. L'asciugatrice non parte. Lo sportello non è stato chiuso correttamente. Chiudere lo sportello. Si è impostato un ritardo per la partenza del ciclo. Nelle macchine con questa funzione: aspettare la fi ne del ritardo impostato o spegnere la macchina per resettarla. Consultare la sezione Opzioni. Non è stato premuto il tasto "Avvio/Pausa" per avviare il programma. Premere il tasto "Avvio/Pausa". E' stata inserita la funzione Blocco Tasti (solo per macchine dotate di questa opzione). Fare riferimento alla sezione Opzioni. Se è stato selezionato Tasti Bloccati, disabilitarlo. Spegnere la macchina non disabiliterà questa opzione. Gli indumenti sono bagnati al termine del ciclo. Carico ridotto. Il programma automatico non ha rilevato l'umidità fi nale richiesta e l'asciugatrice completerà il programma e si arresterà. Se questo accade, selezionare semplicemente un ulteriore breve periodo di asciugatura o selezionare l'opzione Extra Asciutto, se disponibile. Grandi carichi o tessuti più pesanti. Il livello di asciugatura può essere modifi cato in base all’asciugatura desiderata. Per capi pronti da indossare, è consigliato selezionare Extra Asciutto. I tempi di asciugatura sono molto lunghi. Non si è eff ettuata una manutenzione adeguata. Consultare la sezione Cura e Manutenzione ed eff ettuare le operazioni descritte. Programma, tempo e/o livello di asciugatura impostati non sono adatti al tipo o alla quantità del carico inserito nell'asciugatrice. Consultare la sezione Programmi ed Opzioni per trovare il programma e le opzioni più adatti al tipo di carico. Gli indumenti sono troppo bagnati. Eff ettuare un ciclo di lavaggio con giri di centrifuga più elevati per eliminare la maggior quantità di acqua possibile. L'asciugatrice potrebbe essere sovraccarica. Consultare la sezione Programmi per verifi care il carico massimo per ogni programma. Temperatura ambiente. Il tempo di asciugatura può allungarsi se la temperatura ambiente è al di fuori dell'intervallo 14-30 °C. Il programma non è terminato. Potrebbe essersi verifi cata un'interruzione di corrente. In caso di interruzione della corrente elettrica è necessario premere il tasto "Avvio/Pausa" per riavviare il ciclo. Indicatori accesi o lampeggianti Serbatoio dell'acqua Il serbatoio dell'acqua è pieno. Svuotare il serbatoio dell'acqua. Consultare la sezione Cura e Manutenzione. Filtro porta Anomalia nel fl usso d'aria necessario per il funzionamento della macchina. Pulire il fi ltro porta e controllare che la griglia della presa d'aria sia libera. Se queste operazioni non vengono eff ettuate correttamente l'asciugatrice potrebbe danneggiarsi. Consultare la sezione Cura e Manutenzione. Filtro inferiore* Il fi ltro inferiore ha bisogno di essere pulito. Eff ettuare la pulizia del fi ltro inferiore. Consultare la sezione Cura e Manutenzione. DEMO Il ciclo dura pochi minuti. L'asciugatrice è in modalità DEMO. L'indicatore DEMO è acceso. Togliere la modalità Demo. Le seguenti azioni vanno eseguite in successione senza pause. Accendere e poi spegnere la macchina. Premere il tasto "Start/Pausa" fi no a sentire un segnale acustico. Riaccendere la macchina. L'indicatore "DEMO" lampeggia e poi si spegne. La presenza del simbolo dalla chiave inglese segnala un'anomalia. I sensori della macchina hanno rilevato un'anomalia. Spegnere l'asciugatrice e staccarla dalla rete elettrica. Aprire subito lo sportello ed estrarre la biancheria, in modo che il calore possa dissiparsi. Attendere per circa 15 minuti. Ricollegare l'asciugatrice alla rete elettrica, caricare la biancheria e riavviare il ciclo di asciugatura. Se il problema persiste, contattare il Servizio Assistenza e comunicare lettere e numeri che lampeggiano sul display. Ad esempio F3 e E2. *Nota: alcuni modelli sono autopulenti e non dotati di fi ltro inferiore. Consultare la sezione Cura e Manutenzione. La presenza del simbolo dalla chiave inglese segnala un'anomalia. Eff ettuare le operazioni descritte. Spegnere l'asciugatrice e staccarla dalla rete elettrica. Aprire subito lo sportello ed estrarre la biancheria, in modo che il calore possa dissiparsi. Attendere per circa un'ora. Ricollegare l'asciugatrice alla rete elettrica, caricare la biancheria e riavviare il ciclo di asciugatura. Se il problema persiste, contattare il Servizio Assistenza e comunicare il numero e la posizione dei led che lampeggiano, partendo dal basso e dalla colonna di sinistra. Esempio: Prima colonna a sinistra accesi i led n.1 e n.3 Colonna centrale acceso il led n. 1 Memo Start delayDrynesslevelDrying TimeCrease CareSound 3 sec Refresh Technical Wear Xpress 45’ Shirt Wool Duvet Synthetics Eco Cotton Eco Synthetics Delicate Jeans Baby Sport Sport shoes Indesit_Tilt_Mono_Dryer_M10 Dry time
