MANUALE UTENTE Airwasher Qubic 7218 Solis

ter tout endommagement.

7. Posizionare il cavo di alimentazione in modo che nessuno possa

inciamparvi. Non farlo passare sotto i tappeti. Tenere il cavo di alimentazione lontano da oggetti appuntiti.

8. Srotolare sempre completamente il cavo di alimentazione

prima di collegare la spina di alimentazione alla presa.

9. Non tirare o trasportare l’apparecchio per il cavo di alimenta-

zione e non appoggiare nulla sul cavo di alimentazione. Non tirare mai il cavo di alimentazione per scollegare l‘apparecchio dalla rete elettrica, ma staccare tirando la spina di alimenta- zione.

10. Noi consigliamo di non utilizzare una prolunga con questo

apparecchio. Non posizionare l’apparecchio direttamente sotto una presa di corrente.

11. Tenere lontano l’apparecchio da gas bollente, forni bollenti

o altri apparecchi che emanano calore o altri fonti di calore. Non utilizzare mai l’apparecchio su superfici umide o bollenti. Non mettere l’apparecchio nelle vicinanze di umidità, calore e fiamme aperte. Mantenere lontano l’apparecchio da parti movibili o apparecchi.

12. Durante l’uso, l’apparecchio deve essere appoggiato su una

superficie solida, piana, asciutta, stabile e insensibile all’umidità (tappeti a pelo lungo non sono adatti). Posizionare il dispositivo in un luogo dove non possa ribaltarsi o venir rovesciato. Se l’unità dovesse rovesciarsi, scollegare immediatamente la spina di alimentazione e farla controllare da Solis o da un centro di assistenza autorizzato Solis.

13. Mantenere una distanza minima di 50 cm tra il dispositivo e

pareti, tende o altri materiali sensibili a vapore e fare attenzione che l’aria intorno all’apparecchio possa circolare liberamente.

14. Non coprire l’apparecchio con panni o simili mentre è in fun-

zione. Le aperture di entrata e uscita dell’aria devono sempre rimanere liberi. Non mettere nulla sul Airwasher e non sedersi in alcun modo sul dispositivo.

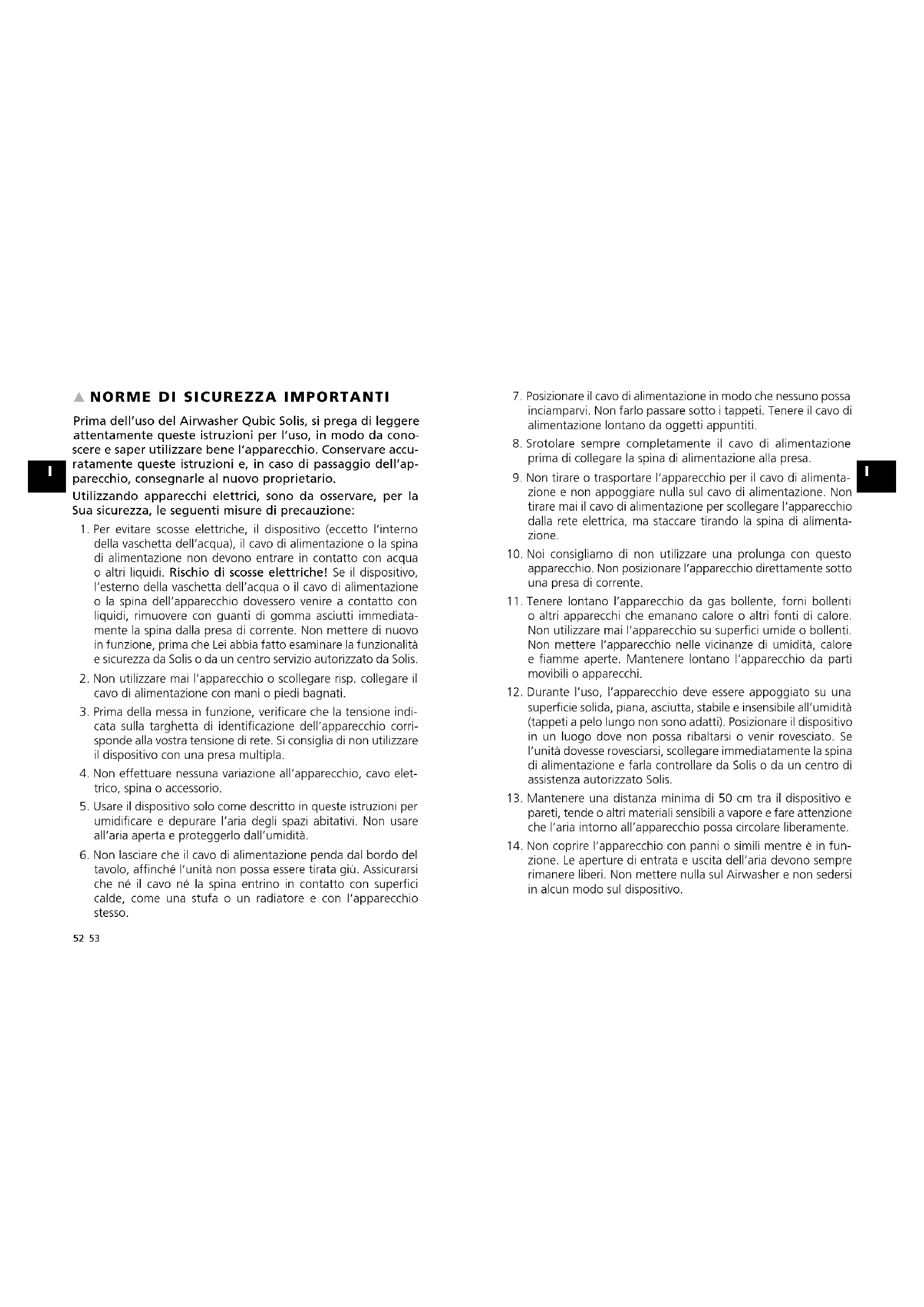

Prima dell’uso del Airwasher Qubic Solis, si prega di leggere attentamente queste istruzioni per l’uso, in modo da cono- scere e saper utilizzare bene l’apparecchio. Conservare accu- ratamente queste istruzioni e, in caso di passaggio dell’ap- parecchio, consegnarle al nuovo proprietario. Utilizzando apparecchi elettrici, sono da osservare, per la Sua sicurezza, le seguenti misure di precauzione:

1. Per evitare scosse elettriche, il dispositivo (eccetto l’interno

della vaschetta dell’acqua), il cavo di alimentazione o la spina di alimentazione non devono entrare in contatto con acqua o altri liquidi. Rischio di scosse elettriche! Se il dispositivo, l’esterno della vaschetta dell’acqua o il cavo di alimentazione o la spina dell’apparecchio dovessero venire a contatto con liquidi, rimuovere con guanti di gomma asciutti immediata- mente la spina dalla presa di corrente. Non mettere di nuovo in funzione, prima che Lei abbia fatto esaminare la funzionalità e sicurezza da Solis o da un centro servizio autorizzato da Solis.

2. Non utilizzare mai l’apparecchio o scollegare risp. collegare il

cavo di alimentazione con mani o piedi bagnati.

3. Prima della messa in funzione, verificare che la tensione indi-

cata sulla targhetta di identificazione dell’apparecchio corri- sponde alla vostra tensione di rete. Si consiglia di non utilizzare il dispositivo con una presa multipla.

4. Non effettuare nessuna variazione all’apparecchio, cavo elet-

trico, spina o accessorio.

5. Usare il dispositivo solo come descritto in queste istruzioni per

umidificare e depurare l’aria degli spazi abitativi. Non usare all’aria aperta e proteggerlo dall’umidità.

6. Non lasciare che il cavo di alimentazione penda dal bordo del

tavolo, affinché l’unità non possa essere tirata giù. Assicurarsi che né il cavo né la spina entrino in contatto con superfici calde, come una stufa o un radiatore e con l’apparecchio stesso. 52 53I I

15. Non mettere in funzione il dispositivo in ambienti umidi come

un bagno o una piscina. Rischio di scosse elettriche e incendio! Allo stesso modo, l’apparecchio non deve essere utilizzato in ambienti con atmosfere esplosive o aggressive ad alta concen- trazione di solventi o di polvere.

16. Il dispositivo non è progettato per uso esterno. Il dispositivo

non deve entrare in contatto con la pioggia. Non utilizzare in veicoli o su imbarcazioni.

17. Staccare la spina sempre quando l’apparecchio è fuori uso o

incustodito, o quando deve essere pulito. Noi le consigliamo un interruttore di protezione per guasto corrente (FI-interruttore di sicurezza), per garantire un’ulteriore protezione utilizzando apparecchi elettrici. E’ consigliabile utilizzare un interruttore di sicurezza con un nominale di impiego di corrente residua di un massimo di 30 mA. Un consiglio da esperto Lei lo riceve dal Suo elettricista.

18. Per un uso non appropriato esiste pericolo di ferimento!

19. Non afferrare mai l’apparecchio caduto in acqua o altri liquidi.

Staccare sempre la spina prima di estrarlo dall’acqua. Non riprendere in funzione l’apparecchio se non è stato prima portato a Solis o a un centro di assistenza autorizzato Solis per controllare la sua funzionalità e sicurezza.

20. Non collocare mai il dispositivo in modo che possa cadere in

acqua o che l’esterno possa venire in contatto con acqua o altri liquidi.

21. Non immergere o esporre all’acqua o ad altri liquidi il disposi-

tivo, l’esterno della vaschetta dell’acqua o parti del dispositivo come il cavo o la spina di alimentazione.

22. Posizionare l’apparecchio in modo che non sia soggetto ai

raggi diretti del sole.

23. Non infilare mai oggetti o attrezzi appuntiti o affilati nelle

aperture dell’apparecchio. L’apparecchio potrebbe essere dan- neggiato e vige pericolo di scossa elettrica!

24. Prima di montare o rimuovere parti, spegnere sempre il dispo-

sitivo, scollegare la spina di alimentazione e svuotare l’acqua dalla vaschetta dell’acqua.

25. Non mettere mai in funzione il dispositivo senza acqua. Atten-

zione: Rimuovere il serbatoio dell’acqua solo quando il disposi- tivo è spento. Accendere l’apparecchio solo quando il serbatoio dell’acqua pieno è inserito e l’unità è assemblata corretta- mente.

26. Per riempire il serbatoio dell’acqua, utilizzare solo acqua di

rubinetto fresca e tiepida (10 °C a 30 °C). È meglio riempire completamente il serbatoio dell’acqua. Non aggiungere in alcun caso additivi come oli essenziali o profumi nell’ac- qua.

27. Non scuotere o riposizionare il dispositivo mentre è in uso. Non

spostare mai l’apparecchio pieno d’acqua e funzionante! Prima di spostare l’apparecchio, è necessario spegnerlo, scollegare la spina di alimentazione e svuotare il serbatoio dell’acqua e la vaschetta dell’acqua.

28. Utilizzare l’apparecchio soltanto come descritto in queste istru-

zioni per l’uso. Utilizzare solo gli accessori inclusi o racom- mandati da Solis, un accessorio sbagliato o un uso impro- prio potrebbe danneggiare l’apparecchio, portare a incendio, scossa elettrica o danni a persone.

29. Non mettere mai in funzione il dispositivo con un timer esterno

30. L’apparecchio è concepito soltanto per l’utilizzo domestico e

non per un impiego commerciale.

31. Rimuovere e eliminare tutti i materiali di imballaggio e tutti gli

adesivi o etichette (ad eccezione della targhetta di identifica- zione) prima di utilizzare il dispositivo per la prima volta.

32. Prima di ogni utilizzo, controllare che il dispositivo, il cavo di

alimentazione e la spina di alimentazione del Airwasher Qubic siano intatti.I I

40. Il serbatoio dell’acqua sul retro dell’apparecchio deve essere

sempre posizionato correttamente nell’apparecchio e sulla vaschetta dell’acqua durante il funzionamento. Non posizio- nare nulla sul dispositivo mentre è in funzione o viene conser- vato.

41. Dopo ogni uso staccare sempre la spina di alimentazione, solo

così il dispositivo viene spento in modo permanente.

42. Se non si utilizza il dispositivo per un lungo periodo, scolare

sempre l’acqua residua e far asciugare bene l’interno. Si con- siglia di riporre il dispositivo in un luogo buio e fresco con una buona circolazione dell’aria.

43. L’unità deve essere pulita regolarmente. Si prega di fare riferi-

mento alle istruzioni nella sezione ”Pulizia e manutenzione“ a pagina 68 di questo manuale.

44. Pulire l’alloggiamento solo con un panno asciutto o legger-

mente umido. Durante la pulizia non usare mai detergenti aggressivi, abrasivi o corrosivi.

45. Quando si solleva o si riposiziona l’unità, tenere sempre l’Air-

washer per le maniglie laterali. Spegnere sempre prima l’appa- recchio, scollegare la spina di alimentazione e svuotare l’acqua. Spostare sempre l’unità con cura, non scuoterlo o lanciarlo, potrebbe essere danneggiato e perdere la tenuta.

46. Se si notano odori o suoni insoliti, spegnere l’apparecchio e

scollegare la spina di alimentazione. Non rimettere in servizio il dispositivo prima che Solis o un centro di assistenza autorizzato Solis ne abbiano verificato la funzionalità e la sicurezza.

33. Per evitare una scossa elettrica, non utilizzare l’apparecchio

quando il cavo elettrico o la spina sono danneggiati o l’ap- parecchio presenta ulteriori disturbi, sia caduto o altrimenti danneggiato oppure se il dispositivo perde acqua. Per evitare pericoli, non effettuare mai da soli riparazioni, ma portare l’apparecchio presso Solis o presso un punto di servizio auto- rizzato Solis, per esaminarlo, ripararlo o per essere messo in funzione meccanicamente o elettricamente.

34. Persone le cui capacità fisiche, sensoriali o mentali siano ridotte

o persone inesperte così come bambini non devono utilizzare l’apparecchio, a meno che esse abbiano potuto beneficiare, attraverso l’intermediazione di una persona responsabile della loro sicurezza, di istruzioni riguardanti l’uso dell’apparecchio. Inoltre, devono aver capito esattamente i possibili pericoli e come il dispositivo possa essere utilizzato in modo sicuro. Pulizia e manutenzione dell‘apparecchio non devono essere eseguiti da bambini senza sorveglianza. Il dispositivo non deve essere in alcun caso utilizzato o pulito da bambini sotto gli 8 anni. Il dispositivo e il cavo di alimentazione devono essere tenuti lontani dai bambini di età inferiore agli 8 anni.

35. Durante l’uso tenere il dispositivo con cavo di alimentazione

lontano da bambini e animali domestici e conservare fuori dalla portata di bambini.

36. I bambini devono essere sorvegliati, in modo che non giochino

37. Il flusso d’aria del dispositivo non deve mai essere diretto verso

neonati, bambini piccoli o persone anziane o malate.

38. L’apparecchio si spegne automaticamente quando la vaschetta

dell’acqua è quasi vuota e il serbatoio deve essere riempito.

39. Prima di scollegare il cavo di alimentazione, spegnere sempre

prima l’apparecchio, altrimenti il dispositivo potrebbe danneg- giarsi.I I

Tasto per l‘accensione e lo spegnimento Tasto per la velocità di ventilazione (4 livelli) Tasto per la potenza di umidificazione (impostazione dell‘umidità desiderata nel locale o umidificazione continua) Tasto per la funzione timer Tasto per la modalità notte

VISUALIZZAZIONI NEL DISPLAY

40% – Visualizzazione dell’umidità attuale del locale 40% | 50% | 60% | 70% | CO – Visualizzazione dell’umidità dell’aria desiderata SL | LO | MI | HI – Visualizzazione della velocità di ventilazione 00h | 01h | 02h | ... | 11h | 12h – Visualizzazione per quale tempo di funzio- namento è stata attivata la funzione timer (1–12 ore) ZZZ – Indicatore quando la modalità notturna è stata attivata NO! | ■ ■■■■– Indicatore mancanza d’acqua Tutti i tasti di funzione sono tasti sensore a sfioramento e devono essere semplice- mente sfiorati per essere attivati.

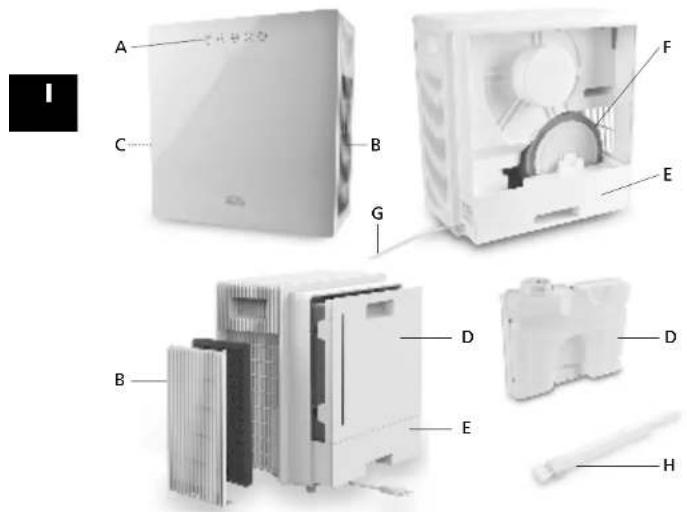

A Pannello di controllo con tasti sensore a sfioramento e display con visua- lizzazione delle funzioni e umidità dell‘aria corrente B Copertura della presa d‘aria con filtro a carbone sottostante (rimovibile) C Uscita dell‘aria pulita e umidificata D Serbatoio dell‘acqua con maniglia e finestrella di controllo (integrato nella parte posteriore del dispositivo); tappo del serbatoio rimovibile E Vaschetta dell‘acqua con maniglia F Dischi umidificanti G Cavo di alimentazione e spina di alimentazione H Strumento di pulizia

L’aria dell’ambiente secca essicca le mucose che può successivamente portare a raffreddori, infezioni respiratorie e mal di testa. Anche stanchezza e mancanza di concentrazione, così come labbra screpolate e occhi asciutti hanno spesso come causa l’aria dell’ambiente troppo secca. Allo stesso modo, un livello di umidità basso è per persone con allergie, per gli animali e per piante di casa, un’esperienza stressante, gli strumenti musicali vengono stonati e lo sviluppo di polvere e la carica elettrostatica dei tessuti con fibre di plastica si potenzia.

Con il Airwasher Qubic Solis avete fatto una buona scelta per contrastare tutti questi sintomi, in quanto inumidisce e pulisce l’aria dell’ambiente seguendo l’esempio della natura, come dopo una pioggia rinfrescante estiva: All’interno del Airwasher Qubic ruotano 20 dischi umidificanti in un bagno d’acqua, le impurità nell’aria secca aspirata vengono raccolte in modo naturale nell’acqua e rimangono lì; L’aria umida rilasciata nell’ambiente è pulita.

PRIMA DELLA MESSA IN FUNZIONE

Prima di utilizzare per la prima volta il vostro Airwasher, rimuovere eventuali adesivi pubblicitari (ad eccezione della targhetta identificativa).

Se il dispositivo è stato conservato a temperature molto basse, deve essere lasciato a temperatura ambiente per circa 1 ora prima di essere messo in fun- zione.

Mettere in funzione l’apparecchio solo ad una temperatura tra 5°C e 40°C. L’umidità relativa dell’aria non deve essere superiore a 80%. A proposito: L’umidità relativa ideale dell’aria è tra il 40% e il 60%.

Appoggiare l’Airwasher su una superficie stabile, asciutta, piana e insensibile all’umidità, dove non può essere ribaltato. Un tappeto a pelo lungo morbido o una moquette non sono adatti come base. Una sufficiente circolazione d’aria intorno al dispositivo è estremamente importante per una funzione regolare dell’umidificazione. Si consiglia una distanza minima di 50 cm dalle pareti, stufe e altri oggetti.

Rimuovere con attenzione la parte posteriore superiore del dispositivo con mani- glia inclinandola leggermente verso l’esterno e quindi sollevandola verso l’alto. Dietro alla parte posteriore dell’unità si trova il serbatoio dell’acqua.

Tenere l’apertura del serbatoio sotto un rubinetto e versare acqua fresca nel serbatoio. È meglio riempire completamente il serbatoio. È possibile vedere il livello dell’acqua nella finestrella di controllo. L’acqua non deve essere fredda, ma non più calda di 30 °C.

ATTENZIONE: Non aggiungere additivi nell’acqua come oli essenziali o profumi! Questi additivi danneggiano il dispositivo e scoloriscono il mate- riale plastico. Apparecchi danneggiati a causa dell’aggiunta di additivi, sono esclusi dalla garanzia.I I

NOTA: L’umidificazione funziona in modo più efficace se l’acqua riempita non è molto fredda. Allo stesso tempo, la temperatura dell’acqua non deve superare i 30°C, altrimenti i dischi umidificanti e altre parti dell’apparecchio possono essere danneggiati. Al fine di evitare una rapida calcificazione, in caso di acqua molto dura, è possibile utilizzare acqua filtrata. Tuttavia, piccoli depositi di calcare sui dischi umidificanti ottimizzano la funzione dell’umidificazione, in quanto, per via della microstruttura dei depositi di calcare, ancora più acqua aderisce ai dischi.

Controllare che l’asse dei dischi umidificanti sia posizionata correttamente nella presa nella vaschetta dell’acqua. La ruota dentata dei dischi umidificanti deve essere posizionata nella parte posteriore della vaschetta. NOTA: I dischi umidi- ficanti si posizionano correttamente nella presa solo se la ruota dentata si trova nella parte posteriore della vaschetta.

Ruota dentata Asse Riavvitare il tappo sul serbatoio dell’acqua e capovolgerlo.

Riposizionare la parte posteriore dell’apparecchio con il serbatoio dell’acqua nell’apparecchio in modo che scatti in posizione.

Dal gorgoglio si sente come l’acqua scorre dal serbatoio nella vaschetta dell’ac- qua con i dischi umidificanti.

Inserire la spina di alimentazione nella presa. Il LED si illumina in rosso e viene emesso un segnale acustico, il dispositivo è in modalità standby. In modalità standby, è possibile toccare solo il tasto

NOTA: Quando si riempie il serbatoio dell’acqua per la prima volta, l’acqua potrebbe odorare o colorarsi. Questo è normale e non ha alcun impatto negativo sulla funzione del dispositivo o sulla salute.

• I tasti funzione sono tasti sensore a sfioramento. Se si toccano brevemente i tasti funzione, la funzione corrispondente viene attivata e la spia di funzione corrispondente si illumina. Ogni sfioramento è accompagnato da un segnale acustico.

NOTA RELATIVE ALLA LUMINOSITÀ DEL DISPLAY: Dopo aver acceso il dispositivo o dopo aver toccato un tasto, il display si illumina in modo luminoso. Dopo un po’, si indebolisce di nuovo automaticamente.

Non appena la spina è inserita, è possibile accendere l’Airwasher con il tasto

Viene emesso un segnale acustico, il display visualizza per 2 secondi Hi!, quindi vengono visualizzati alternativamente le impostazioni e i dati correnti: – Prestazioni di ventilazione – Prestazioni di umidificazione – Umidità dell’aria corrente – Impostazione del timer (se attivata)

Durante l’avvio iniziale e quando viene ricollegata la spina, vengono program- mate le seguenti impostazioni predefinite: ventilazione lenta (SL per “Slow”) e umidificazione continua (CO per “Continuous”).

Toccando nuovamente il tasto

l’unità si spegne. Viene emesso un segnale acustico, il display visualizza brevemente OFF, quindi si spegne e il dispositivo si spegne entro 2 secondi.

TASTO PER LA VELOCITÀ DI VENTILAZIONE

Con questo tasto è possibile impostare quattro velocità di ventilazione: – SL per una velocità di ventilazione lenta (slow) – LO per una velocità di ventilazione bassa (low) – MI per una velocità di ventilazione media (medium) – HI per una velocità di ventilazione alta (high)

Se si tocca nuovamente il tasto dopo l’impostazione HI, la velocità di ventilazione riprenderà nuovamente con l’impostazione SL (lento).I I

È possibile utilizzare questo tasto per impostare l’umidità desiderata del locale. Sono possibili le seguenti impostazioni: 40 % 50 % 60 % 70 % CO per un’umidificazione continua

Ogni sfioramento aumenta il valore del 10% o dopo il 70% viene attivata l’umidificazione continua CO. Se il valore impostato (dal 40% al 70%) è supe- riore all’umidità ambiente attuale, l’apparecchio funzionerà alla velocità di ventilazione selezionata per raggiungere il valore impostato. Non appena viene raggiunto il valore impostato, il dispositivo si arresta e riparte quando l’umidità dell’aria nel locale scende al di sotto del valore impostato.

Nella funzione CO, l’aria del locale viene continuamente umidificata senza che sia stato immesso un valore concreto.

Se si sfiora nuovamente il tasto dopo l’impostazione CO, l’impostazione 40% si illumina di nuovo.

Nell’impostazione standard 00h la funzione timer è disattivata.

Tuttavia, non appena si tocca il tasto , si illumina 01h per un’ora. Ogni volta che si tocca il tasto, è possibile aumentare il valore di un’ora finché non si rag- giunge un massimo di 12 ore. Quindi appare sul display 00h e il timer si spegne di nuovo.

Quando il tempo di umidificazione desiderato o le ore impostate sono scaduti, il dispositivo si spegne senza un segnale acustico.

Con questo tasto è possibile attivare la modalità notte, cioè l’unità passa alla velocità di ventilazione lenta SL e tutte le altre impostazioni vengono mantenute. Tuttavia, quando viene attivato l’allarme di mancanza acqua, non viene emesso alcun segnale acustico ma sul display viene visualizzato solo NO! alternato dalle tre barre ■ ■■■■, in modo da non svegliare nessuno. Se è stata attivata la modalità notte, è possibile toccare solo i tasti per la modalità notte e il tasto ON/OFF, tutti gli altri tasti non sono attivati.

Se si desidera attivare la modalità notte, sfiorare il tasto , nel display lam- peggia 5 volte ZZZ, quindi l’indicatore viene oscurato e poco dopo il display si spegne.

Se si desidera disattivare nuovamente la modalità notte, sfiorare di nuovo il tasto , nel display lampeggia 3 volte ZZZ e il dispositivo torna alle ultime imposta- zioni effettuate, si illumina nuovamente il display normale.

Non appena si accende l’unità, l’Airwasher controlla se c’è abbastanza acqua nella vaschetta dell’acqua. In caso contrario, passa automaticamente alla fun- zione di protezione per mancanza d’acqua. Questo è anche il caso se l’unità si dovesse svuotare durante il funzionamento, in tal caso l’unità passa alla funzione di protezione per mancanza d’acqua entro 6 secondi.

Nella funzione di protezione per mancanza d’acqua, il motore principale si spe- gne. Il display visualizza NO! alternato da ■■■■■. Allo stesso tempo, risuonano segnali acustici ripetuti dopo 30 secondi e un’altra volta dopo altri 30 secondi. Quindi il dispositivo passa in modalità standby, il display si spegne.

Nella funzione di protezione per mancanza d’acqua, è possibile azionare solo il tasto ON/OFF

Spegnere il dispositivo con il tasto ON/OFF

. Rimuovere con attenzione la parte posteriore superiore del dispositivo per la maniglia, inclinando la parte posteriore superiore del dispositivo verso l’esterno e quindi sollevandola. Capovolgere il serbatoio dell’acqua, aprire il tappo del serbatoio e versare acqua fresca nel ser- batoio dell’acqua. Quindi chiudere il serbatoio con il tappo e riinserire il serbatoio nell’unità, in modo che scatti in posizione.I I

Se si desidera spegnere completamente l’unità, sfiorare sempre il tasto ON/OFF

e quindi scollegare il cavo di alimentazione dalla presa a muro.

Se non si intende utilizzare l’apparecchio per più di 2 giorni, si consiglia di svuo- tare l’acqua nella vaschetta dell’acqua e nel serbatoio dell’acqua, asciugare la vaschetta dell’acqua con un panno asciutto e lasciare asciugare all’aria i dischi umidificanti con l’apparecchio aperto.

In generale, si consiglia di svuotare sempre l’acqua rimanente nella vaschetta dell’acqua prima di aggiungere nuova acqua.

Importante: Rimuovere sempre i dischi umidificanti dalla vaschetta prima di svuotare l’acqua.

Quando il serbatoio dell’acqua è riempito con acqua di rubinetto fresca e l’unità è correttamente assemblata (vaschetta dell’acqua con dischi umidificanti inserita, serbatoio dell’acqua installato) e collegata alla rete, è possibile metterla in funzione.

per accendere il dispositivo. Sul display viene visualizzato Hi!, quindi SL per la velocità minima di ventilazione e CO per la prestazione di umi- dificazione continua (impostazione predefinita) e poi l’umidità ambiente attuale. L’igrostato integrato misura l’umidità direttamente sul dispositivo. Un igrostato esterno dell’unità a volte potrebbe indicare un diverso valore di umidità.

2. SELEZIONARE LE FUNZIONI

Selezionare le funzioni desiderate. Impostare la velocità di ventilazione con il tasto e l’umidità desiderata con il tasto . Se desiderato, attivare la funzione timer o la modalità notte. Tutte le impostazioni verranno visualizzate sul display una dopo l’altra. Questo ciclo, in cui viene inclusa anche l’umidità corrente, si ripete quindi di continuo.

In generale si può dire: maggiore è la temperatura ambiente, più veloce è il processo di umidificazione.

L’apparecchio si spegne automaticamente quando la vaschetta dell’acqua non contiene più sufficiente d’acqua. Il display in questo caso visualizza NO! alter- nato dalle tre barre ■■■■■e l’apparecchio si spegne (vedere il capitolo “Indicatore mancanza acqua” a pagina 65).

Prima di riempire nuovamente il dispositivo con l’acqua, si prega di spegnere sempre prima il dispositivo con il tasto ON/OFF

. Quindi inclinare la parte superiore posteriore dell’unità con retrostante il serbatoio dell’acqua verso l’esterno e sollevarla. Ora è possibile versare acqua di rubinetto fresca nel serbatoio dell’acqua.I I

Verificare che l’asse con i dischi umidificanti poggi correttamente nella presa nella vaschetta dell’acqua. La ruota dentata dei dischi umidificanti dovrebbe tro- varsi nella parte posteriore della vaschetta. NOTA: I dischi umidificanti entrano correttamente nella presa solo se la ruota dentata si trova nella parte posteriore della vaschetta. Ruota dentata Asse

Pulire il serbatoio dell’acqua con un panno umido e sciacquare l’interno con acqua del rubinetto. Quindi svuotare completamente il serbatoio.

Assicurarsi di svuotare e pulire completamente l’Airwasher se l’unità riempita d’acqua è stata fuori servizio per più di una settimana.

ATTENZIONE: I dischi umidificanti e la vaschetta dell’acqua non possono essere puliti in lavastoviglie!

In generale, non utilizzare detergenti aggressivi o abrasivi o spugne metalliche per la pulizia in quanto potrebbero danneggiare la superficie.

PULIZIA E MANUTENZIONE

Gli intervalli di pulizia raccomandati dipendono dalla qualità dell’aria e dell’ac- qua, nonché dalla durata e dalla frequenza di funzionamento.

Prima della pulizia, spegnere sempre l’apparecchio e scollegare la spina di ali- mentazione dalla presa.

Raccomandiamo di aggiungere acqua nuova ogni giorno.

Durante il funzionamento, nella vaschetta dell’acqua si accumulano particelle di sporco e microrganismi, quindi la vaschetta deve essere pulita regolarmente, almeno una volta alla settimana. Con il serbatoio dell’acqua rimosso, estrarre con attenzione dal dispositivo la vaschetta dell’acqua con i dischi umidificanti. Rimuovere i dischi umidificanti. Svuotare la vaschetta dell’acqua. Per la pulizia della vaschetta, utilizzare acqua calda del rubinetto di max. 30°C miscelata con un po’ di detergente delicato e un panno morbido o una spugna mor- bida. Quindi sciacquare abbondantemente l’interno della vaschetta con acqua. Asciugare l’interno della vaschetta con un panno morbido e lasciare asciugare all’aria con l’apparecchio aperto.

Circa ogni 4 settimane devono essere puliti i dischi umidificanti. Per fare ciò, rimuovere i dischi umidificanti dalla vaschetta dell’acqua e allentare il tappo di plastica bianco liscio sulla parte anteriore dell’asse ruotandolo in senso orario.

I dischi umidificanti possono ora venire estratti singolarmente dall’asse. Pulire i dischi umidificanti con un panno o una spugna morbida e con acqua di rubinetto calda (max 30°C) contenente un po’ di detergente delicato. Quindi rimontare i dischi umidificanti come anche il tappo di plastica bianco sull’asse. Giralo in senso antiorario. In seguito collocare i dischi umidificanti nuovamente nella vaschetta dell’acqua.I I

Se il serbatoio dell’acqua, la vaschetta dell’acqua e i dischi umidificanti sono calcificati, queste parti devono essere decalcificate con un decalcificante dispo- nibile in commercio adatto per umidificatori. A seconda della durezza dell’acqua, questo dovrebbe essere fatto una volta al mese, con acqua molto dura ogni due settimane.

NOTE: La riparazione del danno causato da un decalcificante inadatto è esclusa dalla garanzia. Raccomandiamo che il processo di decalcificazione avvenga in un luogo ben ventilato, preferibilmente all’aperto, ad es. sul balcone. I dischi umidificanti devono trovarsi nell’unità, l’unità deve essere assemblata come per il normale funzionamento.

Inserire nel serbatoio acqua di rubinetto (max. 30 °C) e la quantità di decalci- ficante indicata sulla confezione nel rapporto corretto. Il serbatoio dell’acqua contiene un totale di 4 litri. Riavvitare il serbatoio dell’acqua e ricollocarlo nell’unità. Accendere il dispositivo con il tasto

e, con il tasto per la potenza di umidificazione , selezionare CO per l’umidificazione continua. Lasciare il dispositivo in funzione per almeno un’ora.

A seconda del calcare, può essere necessario più tempo per rimuovere tutti i depositi di calcare.

In seguito sciacquare accuratamente il serbatoio dell’acqua, la vaschetta dell’ac- qua e i dischi umidificanti con acqua e asciugare.

Pulire regolarmente l’alloggiamento con un panno leggermente umido e un detergente delicato.

Generalmente non utilizzare detergenti aggressivi o abrasivi o spugne metalliche per la pulizia in quanto potrebbero danneggiare la superficie.

Sul lato dell’Airwasher, sotto alla copertura della presa d’aria, si trova un fil- tro a carbone. Se si accumula troppa polvere sul filtro a carbone, l’efficienza dell’Airwasher sarà compromessa, si consiglia, quindi, di pulire il filtro a carbone almeno una volta al mese.

1. Rimuovere la copertura della presa d’aria tirandola via con la piccola maniglia

nella parte inferiore della copertura.

2. Sotto si trova il filtro a carbone nero, che di suo canto può essere estratto con

l’aiuto della linguetta inferiore.

3. Pulire il filtro a carbone con un aspirapolvere impostato su una potenza di aspi-

razione bassa. In alternativa, è possibile pulire il filtro con una spazzola morbida.

ATTENZIONE: Non immergere mai il filtro a carbone in acqua o altri liquidi, lo renderà inutilizzabile. Dopo un anno è necessario sostituire il filtro a carbone. Si può trovare un ricam- bio in negozi specializzati o presso Solis. Gli indirizzi di contatto possono essere trovati alla fine di questo manuale.

4. Dopo la pulizia, rimontare prima il filtro a carbone sul lato dell’unità, quindi

installare la copertura della presa d’aria in modo che scatti in posizione. Per fare ciò inserire prima le due alette superiori nell’alloggiamento, quindi spingere il lato inferiore verso il basso. 71I I

RISOLUZIONE PROBLEMI Problema Possibile causa Risoluzioni Poca umidificazione – La funzione SL o LO risp. 40 % è stata impostata. – L’acqua nel serbatoio è molto fredda. – Selezionare una potenza di umidi- ficazione maggiore, per esempio 60% o 70% o una velocità di ventilazione maggiore, MI o Hi. – Selezionare l'umidificazione 60% o 70%. Dopo 10 minuti, l'umidi- ficazione aumenterà. Nessuna umidificazione – La spina di alimentazione non è correttamente inserita nella presa a muro.

si illumina, e in seguito il dispositivo con tutti gli indicatori si spegne. – Inserire bene la spina nella presa a muro. – Spegnere l’appareccchio, versare acqua fresca nel serbatoio e riaccendere il dispositivo. Un igrometro indipendente misura un valo- re di umidità relativa diversa da quella del display del dispositivo. – Sporcizia si è accumulata nelle aperture di entrata e uscita d'aria.

– L'apparecchio è vicino a una finestra o una porta aperta. – Pulire le aperture di entrata e uscita d’aria. Nota: In un ambiente possono essere misurati diversi livelli di umidità. Il valore sul dispositivo si riferisce sempre all’umidità in prossimità dell’ap- parecchio. – Collocare il dispositivo in un luogo protetto da correnti d’aria. L'aria che fuo- riesce ha un odore sgrade- vole. – Nella vaschetta dell’ac- qua / serbatoio dell’acqua si trova acqua vecchia. – Scolare l’acqua e pulire l’apparec- chio come descritto in ”Pulizia e manutenzione“. Versare acqua fresca del rubinetto nel serbatoio dell'acqua.

Controllare che l’apparecchio sia spento e la spina di alimentazione è staccata. L’acqua deve essere completamente scolata.

Controllare che l’interno del dispositivo sia completamente asciutto e pulito. Se necessario lasciare l’apparecchio in piedi aperto fino a quando i dischi umidifi- canti e la vaschetta dell’acqua sono asciutti all’interno.

Riporre l’unità in posizione verticale in un luogo buio e asciutto, preferibilmente nella confezione originale. Non collocare niente sull’apparecchio.

Conservare l’apparecchio e il cavo di alimentazione fuori dalla portata dei bam- bini.7574 I I

DATI TECNICI Modello no. DF-HU29100, Tipo 7218 Denominazione del prodotto Airwasher Tensione / frequenza 220–240 V~ / 50 Hz Potenza 15 Watt Livello di rumore (ventilazione HI) 45dB (media), nella modalità notte 32dB (media) Circolazione dell’aria 3,5 m/s Dimensioni (L x A x P) ca. 38,0 x 39,0 x 21,5 cm Peso ca. 5,7 kg Umidificazione massima 250 ml / ora Condizioni di prova Laboratorio di differenza di entalpia a una temperatura di 22 °C e umidità del 30% Con riserva di modifiche tecniche.

È possibile ottenere gli accessori per il vostro Airwasher Qubic Solis in buoni negozi specializzati o presso Solis. Gli indirizzi di contatto possono essere trovati alla fine di questo manuale.

EU 2011/65/EU Istruzioni per lo smaltimento del prodotto conforme alle prescrizioni secondo la direttiva EU 2011/65/EU. Alla fine del ciclo di vita, l’apparecchio non deve essere smaltito insieme ai rifiuti domestici. Lo stesso dovrà essere portato a un centro di raccolta rifiuti locale o a un rivenditore che provvederà al regolare smaltimento. Rispetto a uno smaltimento non conforme, lo smaltimento separato di apparecchi elettrici ed elettronici evita conseguenze negative per l’ambiente e per la salute e consente inoltre il recupero e il riutilizzo di componenti con un risparmio energetico e di materia prima notevole. Per richiamare l’attenzione sull’obbligo di smaltimento regolare dell’apparecchio, lo stesso è contrassegnato con un simbolo di un contenitore di rifiuti barrato. Solis of Switzerland SA si riserva il diritto di apportare, in qualsiasi momento, modifiche tecniche ed estetiche nonché modifiche atte a migliorare il prodotto. SOLIS HELPLINE Questo articolo se contraddistingue per la sua lunga durata e affidabilità. Se dovessero presentarsi dei problemi di funzionamento, non esiti à telefonarci. Spesso, un guasto si risolve senza complicazioni e in modo semplice con il consiglio giusto senza dovere spedire l’apparecchio per ripararlo. Siamo a Sua disposizione per consigli e aiuto. Gli indirizzi di contatto possono essere trovati alla fine di questo manuale. Conservare la confezione originale di questo articolo, in modo che Lei può utilizzarla per un eventuale e necessario trasporto o spedizione. EU 2012/19/EU EU 2012/19/EU.76 GB GB

Servizio di assistenza clienti Solis Per resi di merci e spedizioni di riparazione, La preghiamo di contattarci in anticipo. Saremo lieti di comunicarLe l‘indirizzo appropriato. O semplicemente andare su www.solis.com.
