MANUALE UTENTE THAC 20030 OF EINHELL

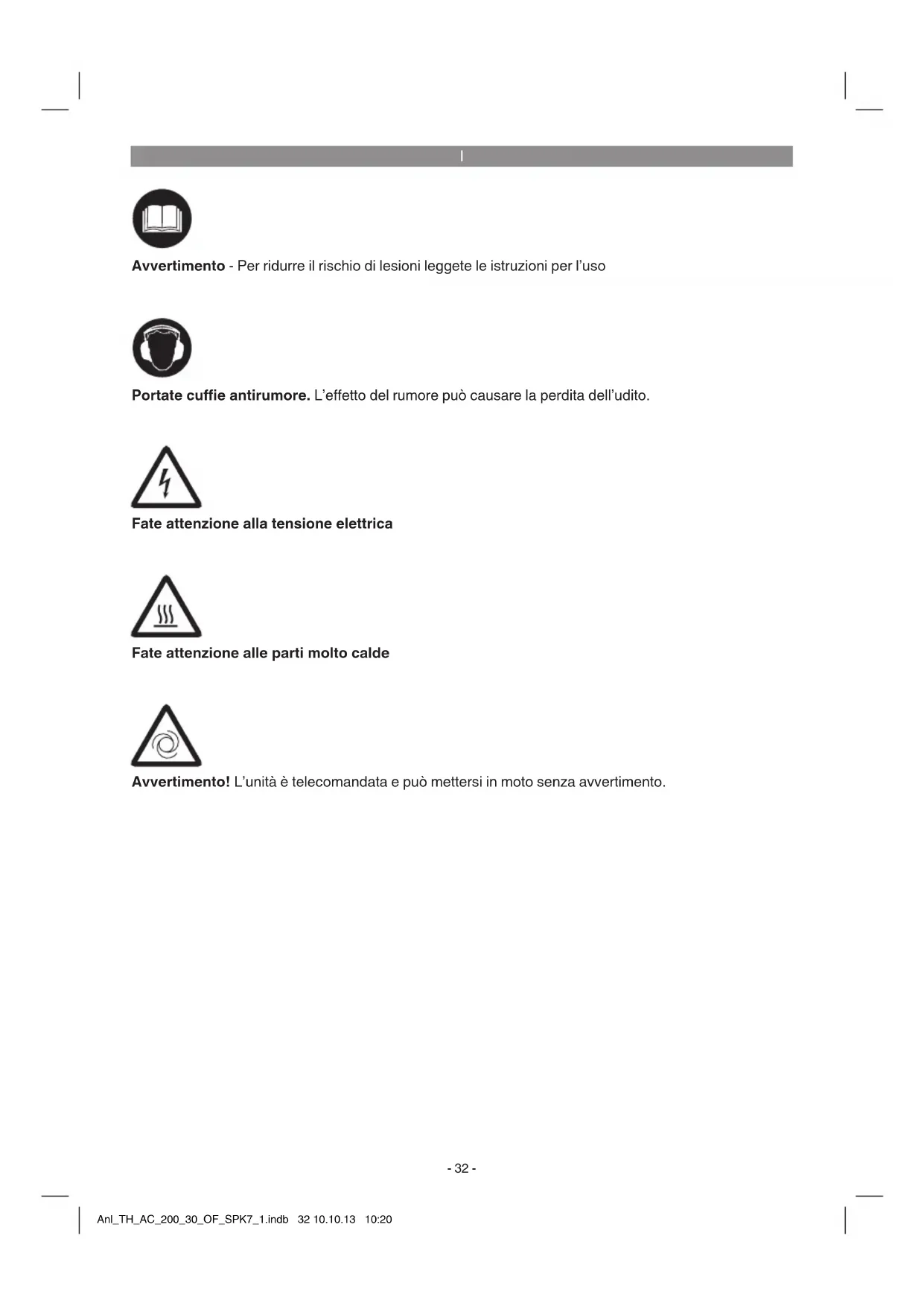

Fate attenzione alla tensione elettrica Fate attenzione alle parti molto calde Avvertimento! L’unità è telecomandata e può mettersi in moto senza avvertimento. Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Portate cue antirumore. L’eetto del rumore può causare la perdita dell’udito.

Nell’usar div oni e danni. istruzioni per l’uso/le a Conser disposizione in qualsiasi momento l’appar te istruzioni per l’uso/le a insieme all’appar cuna r dal mancato rispetto di queste istruzioni e delle

istruzioni. tenz sar Conser per e Questo appar usato da persone (bambini compr pacità siche, sensoriali o mentali limitate o che manchino di esperienz che non v ponsabile per la lor da essa istruzioni su come usar bambini de che non giochino con l’appar

1. Vite di scarico dell‘acqua di condensa

m Attenzione! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. m Avvertimento! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future. Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con ca- pacità siche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona res- ponsabile per la loro sicurezza o abbiano ricevuto da essa istruzioni su come usare l’apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio.

1. Vite di scarico dell‘acqua di condensa

6. Manometro (indica la pressione impostata)

7. Regolatore di pressione

8. Interruttore ON/OFF

9. Impugnatura di trasporto

A Vite dell‘asse B Dado di sicurezza

2.2 Elementi forniti

Vericate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Attenzione! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soocamento!

Dado di sicurezza (2x)

Istruzioni per l‘uso originali

Avvertenze di sicurezza

Il compressore serve per produrre aria compres- sa per utensili azionati con aria compressa. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna Anl_TH_AC_200_30_OF_SPK7_1.indb 33 10.10.13 10:20I

garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Numero di giri in folle n

Pressione di esercizio bar: ........................max. 8 Volume del serbatoio a pressione (in litri): ...... 30 Potenza di aspirazione teorica l/min.: ........... 200 Potenza erogata (aria compressa) a 7 bar: ....................60 litri/min Potenza erogata (aria compressa) a 4 bar: ....................83 litri/min Livello di potenza acustica L

...........................................1,5 dB Tipo di protezione: ...................................... IP20 Peso dell‘apparecchio in kg: ................. ca. 19 kg S3 25%: esercizio intermittente, senza avvio, senza frenata (durata di ciclo 10 min). Durante l‘esercizio intermittente viene indicata sempre la durata di inserimento percentuale (25%), in modo che tramite il rareddamento convettivo nelle pause di esercizio si possa eliminare il calore eccessivo sviluppatosi. L’esercizio intermittente è costituito dal tempo di inserimento e dalle pause di rareddamento, che insieme vengono chiamati ciclo di funzionamento. Tale periodo di tempo ha una durata complessiva di 10 minuti. Il 25% della durata di inserimento signica che l’elettroutensile può essere utilizzato 2,5 minuti con la potenza assorbita nominale, a cui si aggiunge una fase di rareddamento di 7,5 minuti. Rumore I valori di emissione dei rumori sono stati rilevati secondo la norma EN ISO 3744.

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identica- zione corrispondano a quelli di rete.

Verificate che l’apparecchio non presenti danni di trasporto. Comunicare tempestiva- mente gli eventuali danni rilevati all’impresa trasporti, che ha provveduto alla consegna del compressore.

Il collocamento del compressore dovrebbe avvenire vicino al consumatore.

Sono da evitare lunghe condutture dell’aria e lunghe condutture di raccordo (cavi di prolun- ga).

Verificate che l’aria assorbita sia asciutta e senza polvere.

Non collocare il compressore in una stanza umida o bagnata.

Il compressore deve venire usato soltanto in luoghi adatti (ben aerati, temperatura ambien- te +5°C - +40°C). Il luogo deve essere privo di polvere, acidi, vapori, gas esplosivi o infiam- mabili.

Il compressore è adatto per l’uso in luoghi as- ciutti. L’uso non è concesso nelle zone dove si lavora con spruzzi d’acqua.

Utilizzate l‘apparecchio solo su una superficie piana e solida.

6. Montaggio e messa in esercizio

m Attenzione! Prima della messa in esercizio montate asso- lutamente l’apparecchio in modo completo! 6.1. Montaggio delle ruote (3) Le ruote accluse devono venire montate secondo le Fig. 4 e 5. 6.2. Collegamento alla rete Prima della messa in esercizio fate attenzione che la tensione di rete corrisponda a quella di esercizio indicata sulla targhetta di identicazione dell‘apparecchio. I cavi lunghi di alimentazione nonché prolunghe, avvolgicavi, ecc. causano un calo di tensione e possono impedire l‘avvio del motore. In caso di temperature inferiori a +5°C l‘avvio del motore può essere più dicile.

sull‘accoppiamento rapido (5).

6.5 Impostazione del r

Se il ca viene danneggiato de

da una persona al pari qualicata al ne di evitare pericoli.

8. Pulizia, manutenzione e

Prima di qualsiasi la nutenzione staccate la spina dalla pr corr

Attendete no a quando il compressore si sia completamente rareddato! Pericolo di ustioni!

6.3 Interruttore ON/OFF (8)

Il compressore viene inserito premendo il pulsan- te (8). Per disinserire il compressore si deve premere di nuovo il pulsante (8) (Fig. 1).

6.4 Regolazione della pressione (Fig. 2)

Con il regolatore di pressione (7) si può rego- lare la pressione sul manometro (6).

La pressione regolata può essere rilevata sull‘accoppiamento rapido (5).

6.5 Impostazione del regolatore della pres-

sione Il regolatore della pressione è stato regolato in fabbrica. Pressione di inserimento ca. 6 bar Pressione di disinserimento ca. 8 bar

7. Sostituzione del cavo di

alimentazione Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualicata al ne di evitare pericoli.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio m Attenzione! Prima di qualsiasi lavoro di pulizia e di ma- nutenzione staccate la spina dalla presa di corrente. m Attenzione! Attendete no a quando il compressore si sia completamente rareddato! Pericolo di ustioni! m Attenzione! Prima di ogni lavoro di pulizia e manutenzio- ne si deve eliminare la pressione del serba- toio!

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usa- te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

Il tubo e gli strumenti di spruzzo devono es- sere separati dal compressore prima della pulizia. Il compressore non deve venire pulito con acqua, solventi ecc.

8.2 Acqua di condensa (Fig. 6)

Attenzione! Per una durata prolungata del serba- toio a pressione (2), dopo ogni utilizzo è necessa- rio scaricare l‘acqua di condensa aprendo la vite di scarico (1). Il rubinetto della vite di scarico deve essere ruotato di 90° per venire aperto. Inoltre inclinate il serbatoio in modo che la vite di scarico sia il punto più basso nel serbatoio e che l‘acqua di condensa possa deuire completamente. Per chiudere ruotate quindi di nuovo il rubinetto di 90°. Prima dell‘utilizzo controllate sempre che il serbatoio a pressione non presenti danni e ruggi- ne. Il compressore non deve venire usato con un serbatoio a pressione danneggiato o arrugginito. Se notate dei danni, rivolgetevi all‘ocina del ser- vizio assistenza clienti.

m Attenzione! Staccate la spina dalla presa di corrente, satate l’apparecchio e tutti gli utensili ad aria compressa ad esso collegato. Tenete il compressore in modo tale che non possa essere messo in funzione da persone non autorizzate. m Attenzione! Tenere il compressore solo in un ambiente asciutto e non accessibile per persone non autorizzate. Non ribaltarlo, conservarlo solo diritto! Anl_TH_AC_200_30_OF_SPK7_1.indb 35 10.10.13 10:20I

8.5 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei riuti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale. Anl_TH_AC_200_30_OF_SPK7_1.indb 36 10.10.13 10:20I

10. Possibili cause di anomalie

Problema Causa Soluzione Il compressore non funziona

1. Manca la tensione di rete

2. Tensione di rete troppo bassa

3. Temperatura esterna troppo bassa

4. Motore surriscaldato

1. Controllare cavo, spina di rete, fusi-

bile e presa di corrente

2. Evitate cavi di prolunga troppo

lunghi. Usate cavi di prolunga con una sezione suciente del condut- tore

3. Non farlo funzionare ad una tempe-

ratura esterna inferiore a +5°C

4. Fate rareddare il motore ed even-

tualmente eliminate la causa del surriscaldamento Il compressore funziona, ma non produce aria com- pressa

1. Valvola antiritorno perde

2. Guarnizioni rovinata

1. Sostituite la valvola antiritorno

2. Controllate le guarnizioni, fare so-

stituire le guarnizioni difettose da un’ocina specializzata

3. Serrate a mano il tappo a vite.

Controllate la guarnizione della valvola, eventualmente sostituitela Il manometro indica pressione, ma gli utensili non funzi- onano

1. Perdite nei collegamenti del tubo

2. Perdite all’accoppiamento rapido

3. Impostata pressione troppo bassa

sul regolatore di pressione

1. Controllate il tubo dell’aria com-

pressa, eventualmente sostituitelo

3. Aprite maggiormente il regolatore di

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei riuti domestici! Secondo la direttiva europea 2002/96/CE sui riuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui riuti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modiche tecniche Anl_TH_AC_200_30_OF_SPK7_1.indb 38 10.10.13 10:20I

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certicato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certicato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Cinghia trapezoidale, ltro dell‘aria Materiale di consumo/parti di consumo * Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu- enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_TH_AC_200_30_OF_SPK7_1.indb 39 10.10.13 10:20I

Certicato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non

tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti dell‘apparecchio provatamente ricon-

ducibili a errori del materiale o di produzione ed è limitata, a nostra discrezione, all‘eliminazione di questi difetti o alla sostituzione dell‘apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a inussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di denunciare l‘apparecchio difettoso sul sito inter-

net: www.isc-gmbh.info. Se il difetto dell‘apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_TH_AC_200_30_OF_SPK7_1.indb 40 10.10.13 10:20CZ
