BEDIENUNGSANLEITUNG THAC 20030 OF EINHELL

TH-AC 200/30 OF Art.-Nr.: 40.103.94 I.-Nr.: 11013

Warnung vor elektrischer Spannung! Warnung vor heißen Teilen! Warnung! Die Einheit ist ferngesteuert und darf ohne Warnung anlaufen Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Beim Benut cherheits

Sie diese Bedienungsanleitung / Sicherheitshin

se gut auf zur der diese Bedienungsanleitung / Sicherheitshin bitte mit aus Unfälle oder Schäden, die dur dieser Anleitung und den Sicherheitshin entstehen.

Die entsprechenden Sicherheitshinweise nden Sie im beiliegenden He

Sicherheitshin elektrischen Schlag, Br

Sicherheitshin die Zukunft auf Dieses Gerät ist nicht dafür bestimmt, dur sonen (einschließlich Kinder) mit eingeschränk ten ph Fähigk mangels sie w dige P

Kinder sollten beaufsichtigt w stellen, dass sie nicht mit dem Gerät spielen.

m Achtung! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise nden Sie im beiliegenden Heftchen! m Warnung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Dieses Gerät ist nicht dafür bestimmt, durch Per- sonen (einschließlich Kinder) mit eingeschränk- ten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zustän- dige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzu- stellen, dass sie nicht mit dem Gerät spielen.

2. Gerätebeschreibung und

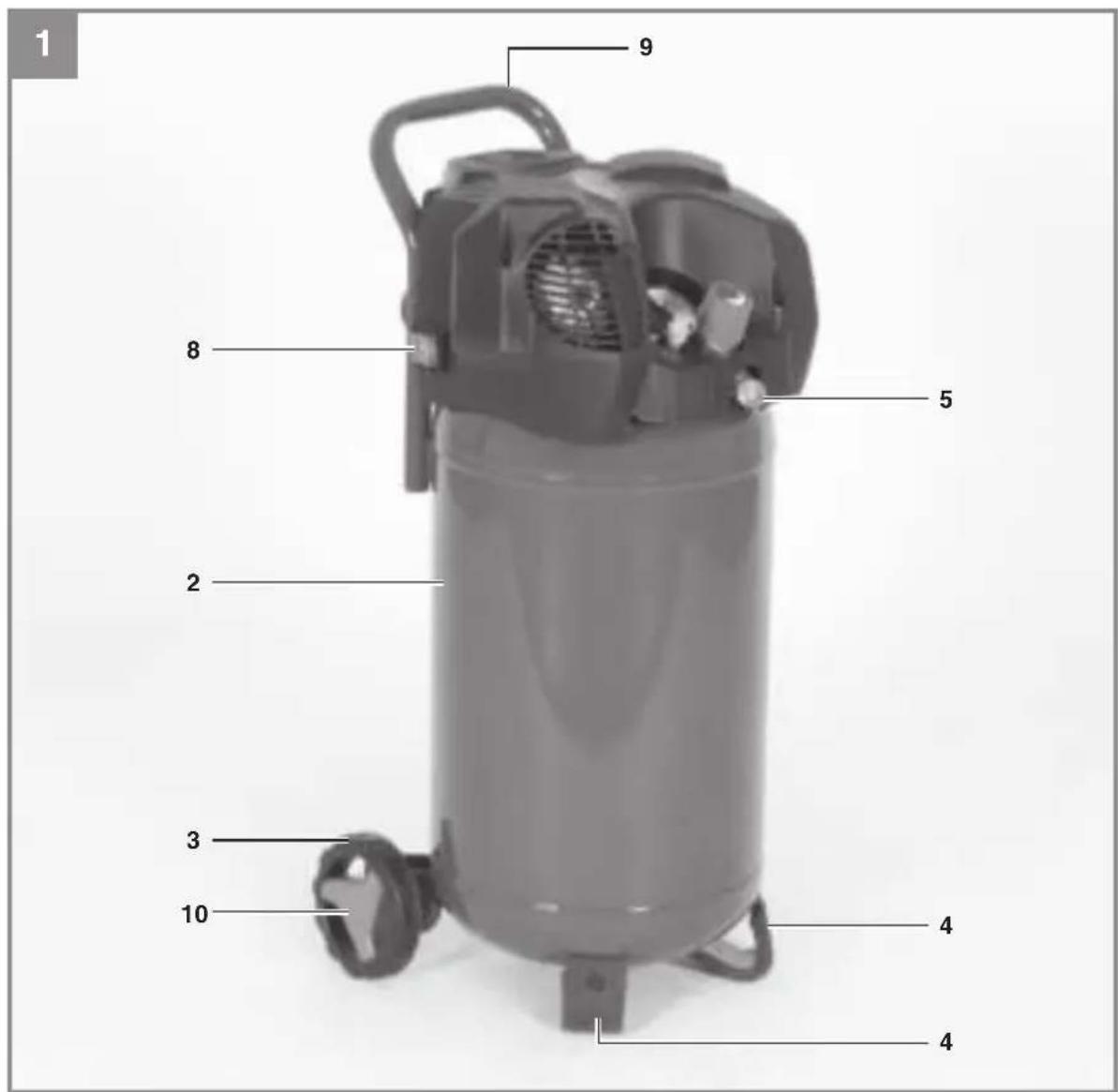

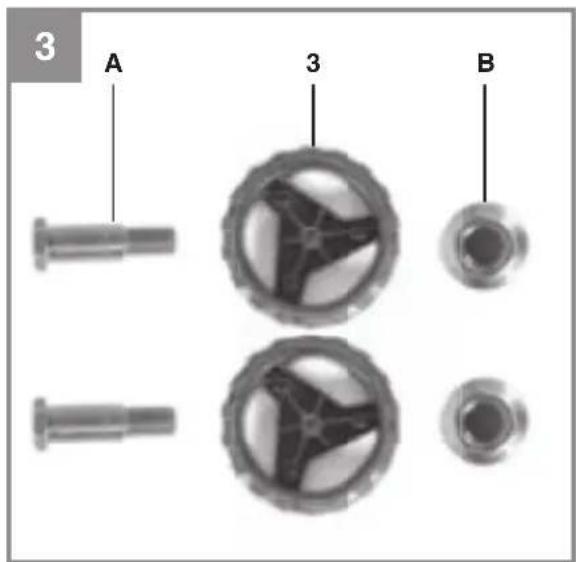

2.1 Gerätebeschreibung (Bild 1-3)

1. Ablassschraube für Kondenswasser

5. Schnellkupplung (geregelte Druckluft)

6. Manometer (eingestellter Druck kann abgele-

8. Ein-/ Aus-Schalter

A Achsschraube B Sicherungsmutter

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Achtung! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststobeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Sicherungsmutter (2x)

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Der Kompressor dient zum Erzeugen von Druck- luft für druckluftbetriebene Werkzeuge. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Betriebsdruck bar: ......................................max. 8 Druckbehältervolumen (in Liter): ...................... 30 Theo. Ansaugleistung l/min.: .......................... 200 Abgabeleistung (Druckluft) bei 7 bar: ...........................................60 Liter/min Abgabeleistung (Druckluft) bei 4 bar: ............................................83 Liter/min Schallleistungspegel L

.........................................1,5 dB Schutzart: ......................................................IP20 Gerätegewicht in kg: .............................. ca. 19 kg S3 25%: Aussetzbetrieb, ohne Anlauf, ohne Bremsung (Spieldauer 10 min). Bei Aussetzbe- trieb wird immer die prozentuale Einschaltdauer (25%) angegeben, damit in den Betriebspausen durch konvektive Kühlung die entstandene Über- temperatur abgegeben werden kann. Der Aus- setzbetrieb besteht aus der Einschaltzeit und den Kühlpausen, Betriebsspiel genannt. Der Betrachtungszeitraum beträgt 10 Minuten. 25% Einschaltdauer bedeuten, dass das Elektro- werkzeug 2,5 Minuten mit der Nennaufnahmeleis- tung betrieben werden kann, daran schließt sich eine Abkühlphase von 7,5 Minuten an. Geräusch Die Geräuschemissionswerte wurden entspre- chend EN ISO 3744 ermittelt.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Überprüfen Sie das Gerät auf Transportschä- den. Etwaige Schäden sofort dem Transport- unternehmen melden, mit dem der Kompres- sor angeliefert wurde.

Die Aufstellung des Kompressors sollte in der Nähe des Verbrauchers erfolgen.

Lange Luftleitungen und lange Zuleitungen (Verlängerungskabel) sind zu vermeiden.

Auf trockene und staubfreie Ansaugluft ach- ten.

Den Kompressor nicht in feuchten oder nas- sen Raum aufstellen.

Der Kompressor darf nur in geeigneten Räu- men (gut belüftet, Umgebungstemperatur +5°C bis 40°C) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren, Dämpfe, explosive oder entflammbare Gase befinden.

Der Kompressor ist geeignet für den Einsatz in trockenen Räumen. In Bereichen, in denen mit Spritzwasser gearbeitet wird, ist der Ein- satz nicht zulässig.

Betreiben Sie das Gerät nur auf festen, ebe- nen Untergrund.

6.1 Montage der Räder (3)

Die beiliegenden Räder müssen entspr Bild 4 und Bild 5 montier

Net schinenleistungsschild über leitungen, so

Zum A Knopf (8) erneut gedrückt w

Der Druck Einschaltdruck ca.

beschädigt wir oder seinen K lizierte Person ersetzt werden, um Gefährdun gen zu v Anl_TH_AC_200_30_OF_SPK7_1.indb 6 10.10.13 10:20D

6. Montage und Inbetriebnahme

m Achtung! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

6.1 Montage der Räder (3)

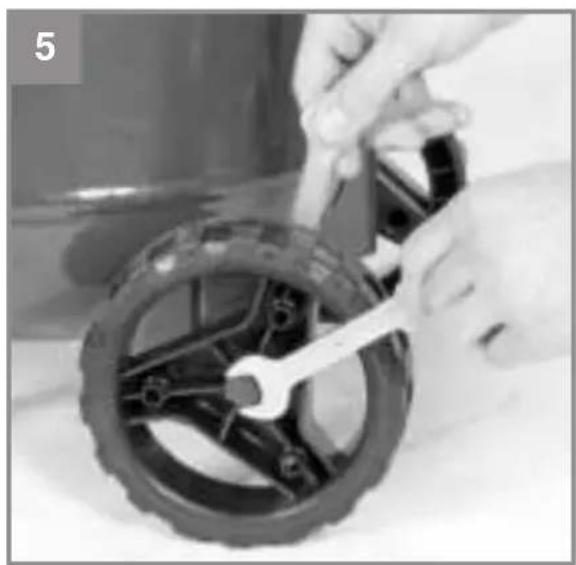

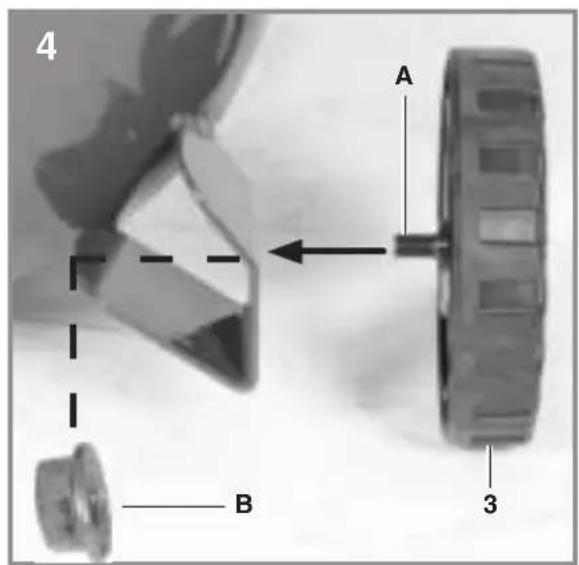

Die beiliegenden Räder müssen entsprechend Bild 4 und Bild 5 montiert werden.

Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der Betriebsspannung lt. Ma- schinenleistungsschild übereinstimmt. Lange Zu- leitungen, sowie Verlängerungen, Kabeltrommeln usw. verursachen Spannungabfall und können den Motoranlauf verhindern. Bei niedrigen Tem- peraturen unter +5°C ist der Motoranlauf durch Schwergängigkeit gefährdet.

6.3 Aus-/ Einschalter (8)

Durch Drücken des Knopfes (8) wird der Kom- pressor eingeschaltet. Zum Ausschalten des Kompressors muss der Knopf (8) erneut gedrückt werden (Bild 1).

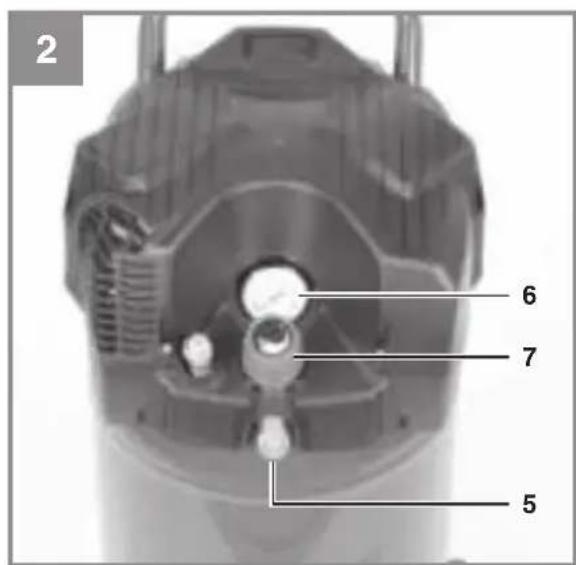

6.4 Druckeinstellung: (Abb. 2)

Mit dem Druckregler (7) kann der Druck am Manometer (6) eingestellt werden.

Der eingestellte Druck kann an der Schnell- kupplung (5) entnommen werden.

6.5 Druckschaltereinstellung

Der Druckschalter ist werkseitig eingestellt. Einschaltdruck ca. 6 bar Ausschaltdruck ca. 8 bar

Netzanschlussleitung Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qua- lizierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

8. Reinigung, Wartung und

Ersatzteilbestellung m Achtung! Ziehen Sie vor allen Reinigungs- und War- tungsarbeiten den Netzstecker. m Achtung! Warten Sie bis der Verdichter vollständig ab- gekühlt ist! Verbrennungsgefahr! m Achtung! Vor allen Reinigungs- und Wartungsarbeiten ist der Kessel drucklos zu machen.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Ver- wenden Sie keine Reinigungs- oder Lösungs- mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elek- trogerät erhöht das Risiko eines elektrischen Schlages.

Schlauch und Spritzwerkzeuge müssen vor Reinigung vom Kompressor getrennt werden. Der Kompressor darf nicht mit Wasser, Lö- sungsmitteln o. Ä. gereinigt werden.

8.2 Kondenswasser (Abb. 6)

Achtung! Für dauerhafte Haltbarkeit des Druck- behälters (2) ist nach jedem Betrieb das Kon- denswasser durch Önen der Ablassschraube (1) abzulassen. Zum Önen muss der Hahn an der Ablassschraube um 90° gedreht werden. Neigen Sie zusätzlich den Kessel so, dass die Ablassschraube der niedrigste Punkt im Kessel ist und das Kondenswasser vollständig ablaufen kann. Drehen sie danach den Hahn zum Ver- schließen wieder um 90°. Kontrollieren Sie den Druckbehälter vor jedem Betrieb auf Rost und Beschädigungen. Der Kompressor darf nicht mit einem beschädigten oder rostigen Druckbehälter betrieben werden. Stellen Sie Beschädigungen fest, so wenden sie sich bitte an die Kunden- dienstwerkstatt. Anl_TH_AC_200_30_OF_SPK7_1.indb 7 10.10.13 10:20D

m Achtung! Ziehen Sie den Netzstecker, entlüften Sie das Gerät und alle angeschlossenen Druckluftwerk- zeuge. Stellen Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genom- men werden kann. m Achtung! Den Kompressor nur in trockener und für Unbefugte unzugänglicher Umgebung auf- bewahren. Nicht kippen, nur stehend aufbe- wahren!

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft über- prüfen. Achtung! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

8.5 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos nden Sie unter www.isc-gmbh.info

Wiederverwertung Das Gerät bendet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohsto und ist somit wieder verwend- bar oder kann dem Rohstokreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoe. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

10. Mögliche Ausfallursachen

Problem Ursache Lösung Kompressor läuft nicht

1. Netzspannung nicht vorhanden

2. Netzspannung zu niedrig

3. Außentemperatur zu niedrig

1. Kabel, Netzstecker, Sicherung und

Steckdose überprüfen.

2. Zu lange Verlängerungskabel

vermeiden. Verlängerungs-kabel mit ausreichendem Aderquerschnitt verwenden.

3. Nicht unter +5° C Außentemperatur

4. Motor abkühlen lassen ggf. Ursa-

che der Überhitzung beseitigen. Kompressor läuft, jedoch kein Druck

1. Rückschlagventil undicht

2. Dichtungen kaputt.

3. Ablass-Schraube für Kondens-

1. Rückschlagventil austauschen.

2. Dichtungen überprüfen, kaputte

Dichtungen bei einer Fachwerkstatt ersetzen lassen.

3. Schraube per Hand nachziehen.

Dichtung auf der Schraube über- prüfen, ggf. ersetzen. Kompressor läuft, Druck wird am Ma- nometer angezeigt, jedoch Werkzeuge laufen nicht.

1. Schlauchverbindungen undicht.

2. Schnellkupplung undicht.

3. Zu wenig Druck am Druckregler

1. Druckluftschlauch und Werk-

zeuge überprüfen, ggf. aus- tauschen.

2. Schnellkupplung überprüfen,

3. Druckregler weiter aufdrehen.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauorderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt- schafts- und Abfallgesetze durchführt. Nicht betroen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten Anl_TH_AC_200_30_OF_SPK7_1.indb 10 10.10.13 10:20D

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Keilriemen, Luftlter Verbrauchsmaterial/ Verbrauchsteile* Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_TH_AC_200_30_OF_SPK7_1.indb 11 10.10.13 10:20D
