Tipo di prodotto	Smerigliatrice / affilatrice a secco e ad acqua
Marca	Einhell
Modello	TCWD 150200
Potenza del motore	250 W (S2 30 min)
Velocità di rotazione del motore	2950 giri/min
Tipo di protezione	IP20
Alimentazione	230 V ~ 50 Hz
Dimensioni mola a secco	150 x 20 x Ø 12,7 mm
Dimensioni mola ad acqua	200 x 40 x Ø 20 mm
Peso	9,4 kg
Livello di pressione acustica	81,5 dB(A)
Livello di potenza acustica	94,5 dB(A)
Vibrazione massima	≤ 2,5 m/s² (incertezza K=1,5 m/s²)
Funzioni principali	Smerigliatura a secco e rettifica ad acqua per affilare lame, forbici, utensili da taglio
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno umido con sapone; evitare l'ingresso di acqua all'interno
Sicurezza	Parascintille regolabile, coperchio di protezione, supporto pezzo regolabile, arresto di emergenza
Parti soggette a usura	Mole (a secco e ad acqua)
Riparabilità	Sostituzione delle mole e del cavo di alimentazione da parte del produttore o di un centro assistenza qualificato
Informazioni generali	Garanzia 24 mesi; solo uso domestico; conservazione a 5-30°C

Domande frequenti - TCWD 150200 EINHELL

Come utilizzare la funzione di smerigliatura a secco?

Posizionare il pezzo sul supporto (7) e guidarlo delicatamente contro la mola a secco (5) spostandolo avanti e indietro. Lasciare raffreddare regolarmente il pezzo.

Come funziona la rettifica ad acqua?

Verificare che il serbatoio dell'acqua (9) contenga abbastanza acqua (mola ad acqua immersa per 1/3). Accendere l'apparecchio, posizionare il pezzo da lavorare sulla mola ad acqua e abbassarlo con cautela.

Quali precauzioni di sicurezza prendere?

Indossare protezioni acustiche, guanti e occhiali di sicurezza. Regolare il parascintille a meno di 2 mm dalla mola. Scollegare sempre prima di qualsiasi regolazione o pulizia.

Come regolare il parascintille e il supporto pezzo?

Per il parascintille (3), allentare la vite (10) e regolare la distanza a meno di 2 mm dalla mola a secco. Per il supporto (7), utilizzare il pulsante di fissaggio (14) per regolare la distanza anch'essa a meno di 2 mm.

Qual è il tipo di corrente e la potenza del motore?

Il motore è a corrente alternata 230 V ~ 50 Hz, con una potenza di 250 W in servizio intermittente S2 30 minuti.

Come pulire e manutenere l'apparecchio?

Scollegare sempre. Pulire con un panno umido e un po' di sapone, senza solventi. Assicurarsi che non penetri acqua all'interno. Nessuna parte interna richiede manutenzione.

Dove posso acquistare pezzi di ricambio?

Ordinare i pezzi di ricambio (mole, ecc.) indicando il tipo, il numero articolo, il numero di identificazione e il numero del pezzo sul sito www.isc-gmbh.info.

Cosa fare in caso di guasto o difetto?

Registrare il difetto su www.isc-gmbh.info descrivendo accuratamente il problema, l'uso precedente e i sintomi. Contattare il servizio assistenza indicato sul certificato di garanzia.

Come sostituire le mole?

La sostituzione delle mole deve essere effettuata dal produttore, dal servizio assistenza o da una persona qualificata per evitare rischi.

Quali sono le condizioni di garanzia?

La garanzia è di 24 mesi dall'acquisto, solo per uso domestico. Copre i difetti di materiale o di fabbricazione. Le parti soggette a usura (mole) non sono coperte.

MANUALE UTENTE TCWD 150200 EINHELL

D Originalbetriebsanleitung Nass-Trockenschleifer
F Mode d'emploi d'origine Rectifi euse a arrosage et meuleuse a sec
Istruzioni per l'uso originali Smerigliatrice a secco e ad acqua da banco
NL Originele handleiding Nat-droogslijper
E Manual de instrucciones original Lijadora para humedo y seco
P Manual de instruções original Esmeriladora a humido / a seco

-2-

3b

4
5

2 3

6

D

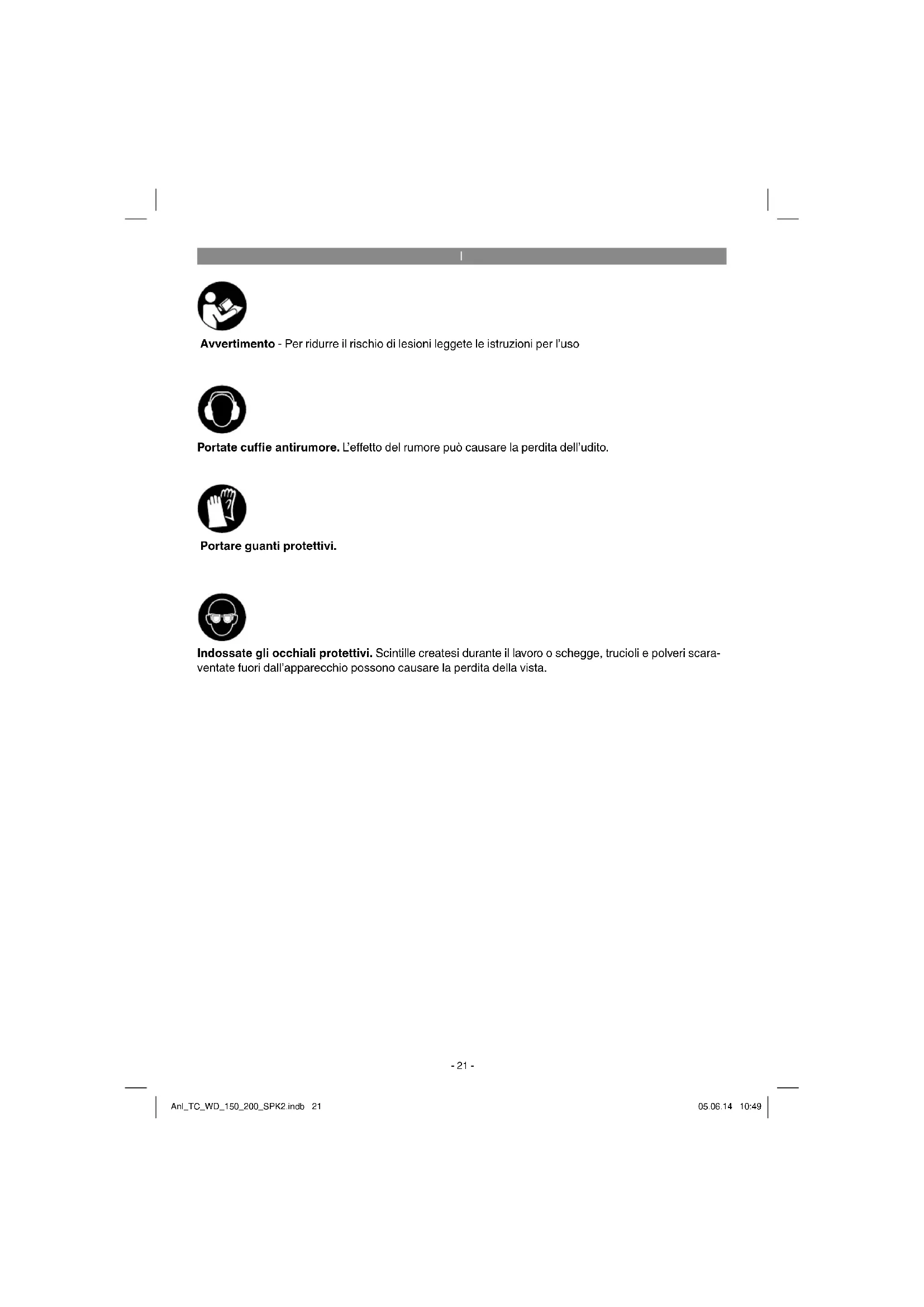

Avvertimento - Per ridurre il rischio di lesions leggete le istruzioni per l'uso

Portate cuffie antirumore. L'effetto del rumore cui causare la perdita dell'udito.

Portare guanti protettivi.

Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scara-ventate fuori dall'apparecchio possono causare la perdita della vista.

Pericolo!

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avventenze di sicurezza si trovano nell'opuscolo allegato.

Pericolo!

Leggete tutte le avventenze di sicurezza e le instruzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesions. Conservate tutte le avventenze e le istruzioni per eventuali necessità future.

2. Descrizione dell'apparecchio ed elementi forniti

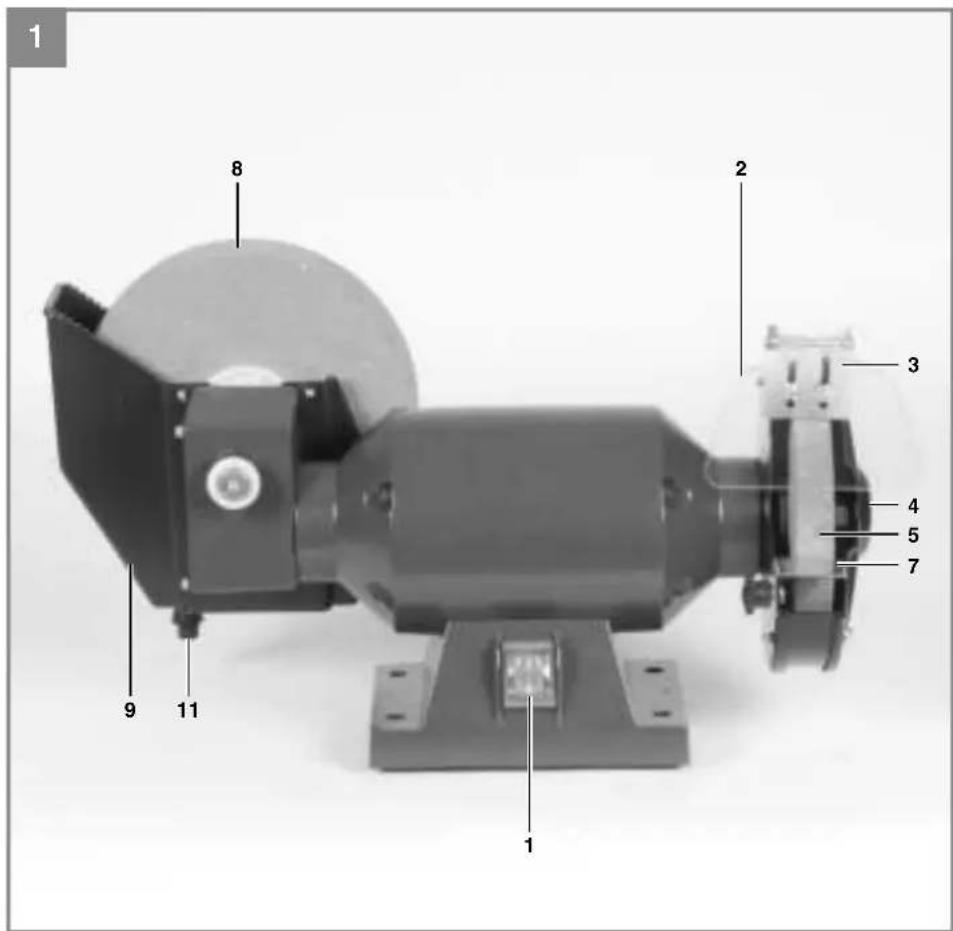

2.1 Descrizione dell'apparecchio (Fig. 1/2)

1. Interruftnote ON/OFF
2. Vetro protettivo
3. Parascintille
4. Calotta protettiva
5. disco abrasivo a secco
6. Vite di fissaggio per superficie di appoggio
7. Superfici e di appoggio
8. disco abrasivo a umido
9. Recipiente per l'acqua
10. Viti di fi ssaggio per parascintille
11. Gumeni tampon
12. Rosetta
13. Rosetta dentata
14. Pulsante di bloccaggio superficie di appoggio
15. Supporto superfici di appoggio

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'appareccchio presentando un documento di acquisto valido entro e non及其他 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fine delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
• Togliete il materiale d'imballaggio e andere i fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio sino alla scadenza della garanzia.

Pericolo!

L'apparecchio e il materiale d'imballaggio non sono giocatoli! I bambini non devono giocare con sacchetti di plastica, fi Im e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

• Istruzioni per l'uso originali
• Avvertenze di sicurezza

3. Utilizzo proprio

La smerigliatrice a secco e a umido da banco è dotata di un disco abrasivo a secco e di uno a umido. Fate attenzione a effettuire la smergliatura grossolana sempre con il disco abrasivo a secco. La smerigliatura di finitura viene effettuata con il disco abrasivo a umido, esercitando solo una lieve pressione sul pezzo da lavorare. La smerigliatrice a secco e ad umido da banco è stata creata per lavorare e affi lare lame, forbici, scalpelli e utensili con lame.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei danni e delle lesions di ogni tipo che ne resultino.

Tenete presente che i nostri apparecchi non sono stati costrui per l'impiego professionale, artigi

anale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Potenza del motore: 250 W S2 30 min

Numero dei giri del motore: 2.950 min-1

Tipodi protezione: IP20

Motore a corrente alternata: 230 V ~ 50 Hz

Dimensioni disco abrasivo

a secco: 0150 x 20 x 012,7 mm

Dimensioni disco abrasivo

a umido: .0200 x 40 x 020 mm

Numero di giri max. disco

abrasivo a secco: 2.950 min

Numero di giri max. disco

Velocità max. disco abrasivo a secco: ..23,16 m/s

Velocità max. disco abrasivo a umido: ...1,37 m/s

Peso: 9,4 kg

Durata di inserimento

La durata di inserimento S2 di 30 min (esercizio breve) indica che il motore più essere solleciato con la potenza nominale (250 W) in modo continuo solo per il periodo (30 min) riportato sulla targhetta delle caratteristiche tecniche. In caso contrario si riscalderebbeccessivamente. Durante la pausa il motore si raff redda ritornando alla temperatura iniziale.

Rumorevibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo le norme EN 61029-1 ed EN 61029-2-4.

Livello di pressione acustica L_pA 81,5 dB (A)

Incertezza K. 3 dB

Livello di potenza acustica L_WA 94,5 dB (A)

Incertezza K_WA 3 dB

Portate cuffi e antirumore.

L'effetto del rumore cui causare la perdita dell'udito.

Valori complessivi delle vibrazioni rilevati secondo le norme EN 61029-1, EN 61029-2-4.

Valore emissione vibrazioni a_h≤ 2,5m / s^2

Incertezza K = 1,5 m/s²

Aventimento!

Il valore delle vibrazioni cambia a seconda del settore di impiego dell'elettroutensile e in casi eccezionali cui èssere superfiore ai valori riportati.

Attenzione!

Rischi residui

Anche se dato elettROUTensile viene utilizzato secondo le norme, continuano a susistere rischi residui. In relazione alla struttura e al funzionamento di dato elettROUTensile potrebbero presentarsi i seguenti pericoli:

1. Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.
2. Danni all'udito nel caso in cui non vengano indossate cuffi e antirumore adequate.
3. Danni alla salute derivanti da vibrazioni man- no-braccio se I'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Prima di inseire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

Avvertenza!

Staccate sempre la spina di alimentazione prima di agli impostazione all'utensile.

L'apparecchio deve venire installato in posizione stabile,ciooe su di un banco di lavoro o su di un dispositivo simile.
- Prima della messa in esercizio devono essere regolarmente montati tutti i dispositivi di sicurezza e le copertura.
I dischi abrasivi devono potersi muoverete liberamente.

5.1 Montaggio del parascintille (Fig. 1/3/4/5)

Montate il parascintille (3) alla calotta protetiva (4)utilizzato le viti (10),come migliorata nella Fig.4.
Regolate il parascintile (3) servendovi della vite (10) in modo tale che la distanza fra il disco abrasivo a secco (5) e il parascintile (3) sa il più possibile ridotta e non superi in alcun caso i 2 mm.
Regolate periodicamente la posizione del pa

rascintille (3) in modo da adeguarla all'usura del disco abrasivo.

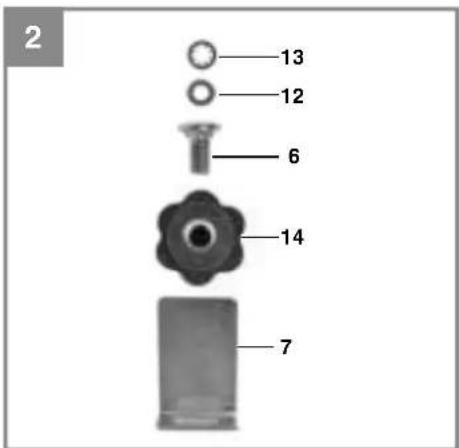

5.2 Montaggio dell'appoggio per il pezzo da lavorare (Fig. 2/6)

Montate l'appoggio per il pezzo da lavorare (7) al suo supporto (15) servendovi dell'apposita vite di fi ssaggio (6), della rosetta(12), della rosetta dentata (13) e del pulsante di bloccaggio (14), come lostrato in Fig. 6.

5.3 Regolazione appoggi del pezzo da lavorare (Fig. 6 / Pos. 7)

Regolate l'appoggio per il pezzo da lavorare (7) servendovi dell'elemento di bloccaggio dell'appoggio (14) in modo tale che la distanza fra il disco abrasivo a secco (5) e l'appoggio per il pezzo da lavorare (7) sua più possibile ridotta e non superi in alcun caso i 2 mm.
Regolate periodicamente gli appoggi del pezzo da lavorare (7) in modo da compensare l'usura della mola a secco (5).

6. Uso

Per accendere spostate l'interruttore ON/OFF (1) in posizione 1. Per spegnere portate l'interruttore ON/OFF (1) in posizione 0.

Dopo l'accensione, attendete che l'apparecchio raggiunga il numero massimo di giri. Iniziata a levigare solo in quello momento.

6.2 Smerigliatura a secco

• Mettete il pezzo da lavorare sull'appoggio (7) e avvincatelo lentamente nell'inclinazione desiderata al disco abrasivo (5) sono a toccarlo.
• Muovete il pezzo da lavorare avanti e indietro per ottenere un risultato di levigatura ottimale. Inoltre il disco abrasivo (5) verrà consumato in modo uniforme. Di tanto in tanto lasciate raffreddare il pezzo da lavorare.

6.3 Smerigliatura a umido

Prima di iniziare a smerigliare a umido, verifi cate che ci sa abbastanza acqua nel contentatore dell'acqua (9) (disco abrasivo a umido per 1/3 nell'acqua!). Inserite la smerigliatrice con l'interruttore ON/OFF (1) e mettevei davanti al

disco abrasivo a umido. Aff errate il pezzo da lavorare con entrambé le mani e abbassatelo con cautela sul disco abrasivo a umido.

Potete ancche appoggiare il pezzo da lavorare sui denti del contentatore dell'acqua e abbassario sul disco abrasivo.

6.4 Sostituzione del disco abrasivo

Se il disco abrasivo di quello apparecchio è danneggiato o consumato, delve essere sostituito dal produttore, dal suo servizio di assistenza o da una persona con quali che simili in modo da evitare rischi.

7. Sostituzione del cavo di alimentazione

Pericolo!

Se il cavo di alimentazione di quello apparecchio viene danneggiato delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericolli.

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

8.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consiglio di pulire l'apparecchio subito\ after averlo usato.
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po'di sapone. Non usate detergenti o solventi perché questei ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio. La penetrazione di acqua in un elettROUTensile aumenta il rischio di una scossa elettrica.

8.2 Manutenzione

All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezioni di ricambio, si dovrebbe dichiarare quanto segue:

• modello dell'apparecchio
• numero dell'articolo dell'apparecchio
• numero d'ident. dell'apparecchio
• numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono esseregettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va consegnato ad un apposto centro di racolta. Se non vi è noto nessun centro di racolta, rivolgetevi per informazioni all'maninistrazione comunale.

10. Conservazione

Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperature ottimale per la conservazione è compresa tra 15 e 13 30^ . Conservate l'elettroutensile nell'imballaggio originale.

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettrotensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il proprietario dell'apparecchio elettrico è tenuto in alternatively, invoce della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio puòanche venire consegovato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul ricericlaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore produzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

Informazioni sul Servizio Assistenza

In tutti i Paesi indicate nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta alla uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio
Parti soggetti ad usura *
Materiale di consumo/parti di consumo * Dischi ab	asivi
Parti mancanti

• non necessariamente compreso tra gli elementi formiti!

In presenza di difetti o errorsi vi preghiamo di denunciare il caso sul site internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:

L'apparecchio ha già funzionato una volta o era difettioso fin dall'inizio?
- Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)? Descrivete che casa non funziona.

Certificato di garanzia

Gentili clienti.

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'appareccchio non dovesse tutte funzionale correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa schedà di garanzia. Siamo a vostra disposizioneanche Telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quando segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti alla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti dell'apparecchio provatamente riconducibili a errorsi del materiale o di produzione ed è limitata, a nostra discrezione, all'éliminazione di questti difetti o alla sostituzione dell'apparecchio.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparechio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

• Danni all'apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, alla mancata osservanza delle istruzioni per l'uso (come ad es. colleagueamento a una tensione di rete o a un tipo di corrente non corretti), alla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
• Danni all'apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, anni dovuti al trasporto), all'impiogo della forza o a influssi esterni (come per es. danni causati da caduta).

• Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di alto tipo naturale.

• Il periodo di garanzia è 24 mesi e inizia a partire alla data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane delloève accertato il difetto. E esclude la rivendicazione di diritti di garanzia dopa la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una prerogta del periodo di garanzia e con这一点a prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò valeanche nel caso in cui si ricorra a un servizio sul dato.

• Per rivendicare il diritto di garanzia vi preghiamo di denunciare l'apparecchio difettoso sul site internet: www.isc-gmbh.info. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Naturalmente effettuiamo a pagamento ancche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.

NL

I dichiar la segunte conformita seconda la direttiva UE e le nome per l'articolo
