MANUALE UTENTE Caldo Crystal OLIMPIA SPLENDID

ISTRUZIONI PER INSTALLAZIONE, USO E MANUTENZIONE IT IL PRESENTE PRODOTTO È ADATTO SOLO A AMBIENTI CORRETTAMENTE ISOLATI O AD USO OCCASIONALE

Le illustrazioni sono raggruppate nella seconda pagina e nella penultima pagina del manuale.

INDICE GENERALE

L'indice generale del presente manuale è riportato a pagina "IT-4"

Indice

1 - INFORMAZIONI GENERALI

Desideriamo innanzitutto ringraziarVi per aver deciso di accordare la vostra preferenza ad un apparecchio di nostra produzione.

Documento riservato ai termini di legge con divieto di riproduzione o di trasmissione a terzi senza esplicita autorizzazione della ditta costruttrice. Le macchine possono subire aggiornamenti e quindi presentare particolari diversi da quelli raffigurati, senza per questo costituire pregiudizio per i testi contenuti in questo manuale.

Leggere attentamente il presente manuale prima di procedere con qualsiasi operazione (installazione, manutenzione, uso) ed attenersi scrupolosamente a quanto descritto nei singoli capitoli.

Conservare con cura questo libretto per ogni ulteriore consultazione. Dopo aver tolto l'imballaggio assicurarsi dell'integrità dell'apparecchio; gli elementi dell'imballaggio non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.

LA DITTA COSTRUTTRICE NON SI ASSUME RESPONSABILITÀ PER DANNI A PERSONE O COSE DERIVANTI DALLA MANCATA OSSERVANZA DELLE NORME CONTENUTE NEL PRESENTE LIBRETTO.

La ditta costruttrice si riserva il diritto di apportare modifiche in qualsiasi momento ai propri modelli, fermo restando le caratteristiche essenziali descritte nel presente manuale.

Durante il montaggio, e ad ogni operazione di manutenzione, è necessario osservare le precauzioni citate nel presente manuale, e sulle etichette apposte all'interno degli apparecchi, nonché adottare ogni precauzione suggerita dal comune buonsenso e dalle Normative di Sicurezza vigenti nel luogo d'installazione.

IT-1

2 - SIMBOLOGIA

I pittogrammi riportati nel seguente capitolo consentono di fornire rapidamente ed in modo univoco informazioni necessarie alla corretta utilizzazione della macchina in condizioni di sicurezza.

2.1 - Pittogrammi redazionali

Service

Contrassegna situazioni nelle quali si deve informare il SERVICE aziendale interno:

SERVIZIO ASSISTENZA TECNICA CLIENTI

Indice

I paragrafi preceduti da questo simbolo contengono informazioni e prescrizioni molto importanti, particolarmente per quanto riguarda la sicurezza.

Il mancato rispetto può comportare:

• pericolo per l'incolumità degli operatori
• perdita della garanzia contrattuale
• declinazione di responsabilità da parte della ditta costruttrice.

Mano alzata

Centrassegna azioni che non si devono assolutamente fare.

TENSIONE ELETTRICA PERICOLOSA

a al personale interessato che l'operazione descritta presenta, se non effettuata nel rispetto delle normative di sicurezza, il rischio di subire uno shock elettrico.

PERICOLO GENERICO

a al personale interessato che l'operazione descritta presenta, se non effettuata nel rispetto delle normative di sicurezza, il rischio di subire danni fisici.

IT - 2

PERICOLO DI FORTE CALORE

ala al personale interessato che l'operazione descritta presenta, se non effettuata nel rispetto delle normative di sicurezza, il rischio di subire bruciature per contatto con componenti con elevata temperatura.

NON COPRIRE

mala al personale interessato che è vietato coprire l'apparecchio per evitarne il surriscaldamento.

ATTENZIONE

• Segnala che il presente documento deve essere letto con attenzione prima di installare e/o utilizzare l'apparecchio.
• Indica che il personale di assistenza deve maneggiare l'apparecchio attenendosi al manuale di installazione.

ATTENZIONE

• Segnala che potrebbero esserci delle informazioni aggiuntive su manuali allegati.
• Indica che sono disponibili informazioni nel manuale d'uso o nel manuale di installazione.

NZIONE

Indica che il personale di assistenza deve maneggiare l'apparecchio attenendosi al manuale di installazione.

SMALTIMENTO

Il simbolo su il prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto i n modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto.

Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in qui è stato acquistato il prodotto.

Questa disposizione è valida solamente negli stati membri dell'UE.

3 - INDICE

1 - INFORMAZIONI GENERALI....1
2 - SIMBOLOGIA 2
3 - INDICE 4
4 - AVVERTENZE GENERALI 4
5 - DESCRIZIONE APPARECCHIO....9
6 - INSTALLAZIONE APPARECCHIO....10
7 - DESCRIZIONE TELECOMANDO 12
8 - TASTI COMANDO E DISPLAY 14
9 - FUNZIONAMENTO 18
10 - PULIZIA....22
11 - DATI TECNICI 23

4 - AVVERTENZE GENERALI

QUANDO SI UTILIZZANO APPARECCHIATURE ELETTRICHE, È SEMPRE NECESSARIO SEGUIRE PRECAUZIONI DI SICUREZZA DI BASE PER RIDURRE RISCHI DI INCENDIO, SCOSSE ELETTRICHE E INFORTUNI A PERSONE, INCLUSO QUANTO SEGUE:

Questo prodotto deve essere utilizzato unicamente secondo le specifiche indicate nel presente manuale. L'utilizzo diverso da quanto specificato potrebbe comportare gravi infortuni.

Documento riservato ai termini di legge con divieto di riproduzione o di trasmissione a terzi senza esplicita autorizzazione della ditta OLIMPIA SPLENDID.

- ATTENZIONE: Questa è un'apparecchiatura elettrica e richiede attenzione durante l'utilizzo.

- ATTENZIONE: per ridurre il rischio di gravi ustioni, tenere il prodotto fuori dalla portata di bambini e animali domestici.

- ATTENZIONE: Non consentire ai bambini di giocare con alcun imballo del prodotto come buste di plastica.

IT - 4

Lo smontaggio, riparazione o riconversione da parte di una persona non autorizzata potrebbe comportare gravi danni e annulla la garanzia del fabbricante.

Prima di collegare l'apparecchio accertarsi che i dati di targa siano rispondenti a quelli della rete distribuzione elettrica.

La targa (W) è situata sul fianco dell'apparecchio (figura A).

Installare l'apparecchio secondo le istruzioni del costruttore. terrata installazione può causare danni a persone, animali o cosse, nei confronti dei quali il costruttore non può essere consi- derato responsabile.

• Usare l'apparecchio sempre e soltanto in posizione orizzontale.
• Posizionarlo in modo che il flusso dell'aria, in entrata e uscita, non trovi ostacoli.

Se il cavo di alimentazione è danneggiato deve essere sostituito dal costruttore o dal suo servizio di assistenza tecnica o comunque da una persona qualificata similare, in modo da prevenire ogni rischio.

Installarlo garantendo che interruttori e altri comandi non siano raggiungibili da chi sta usando il bagno o la doccia.

• Non usare prolunghe.
- Tenere l'apparecchio ad una distanza di almeno 1,5 metri da altri oggetti.
• Non posizionare l'apparecchio vicino a fonti di calore.
- Non attivare in zone in cui vengono utilizzati o stoccati benzina, vernici o altri liquidi infiammabili.
• Non utilizzare l'apparecchio per asciugare abiti.

Fare attenzione che non entrino oggetti estranei nelle aperture di ventilazione o scarico in quanto vi è il rischio di scosse elettriche, incendio o danni all'apparecchio.

- Questo apparecchio è concepito per un utilizzo domestico non di tipo commerciale o industriale.

Utilizzare l'apparecchio solamente nel rispetto delle istruzioni fornite nel presente manuale. Il costruttore sconsiglia qualsiasi altro tipo di utilizzo in quanto potrebbe provocare scosse elettriche, incendi o lesioni personali.

- La causa più comune di surriscaldamento è il deposito di polvere o lanugine nell'apparecchio. Rimuovere regolarmente questi accumuli scollegando l'apparecchiatura dalla presa di corrente ed aspirando i fori di ventilazione e le griglie.

Non utilizzare detergenti abrasivi sull'apparecchio. Pulire con un panno umido (non bagnato) risciacquato in acqua insaponata calda. Scollegare sempre la spina dall'alimentazione elettrica prima di effettuare la pulizia.

- Non collegare l'apparecchio all'alimentazione elettrica fintanto che non è completamente assemblato e regolato.

L'apparecchio si scalda leggermente quando è in funzione. Per evitare bruciature, non toccate le superfici con la pelle nuda.

- Non scollegare la spina dalla presa di corrente prima di aver spento l'apparecchio.

- Evitare che il cavo tocchi le superfici calde durante il funzionamento.

- Non arrotolare, attorcigliare o avvolgere il cavo attorno all'apparecchio perché potrebbe indebolire e rompere l'isolamento.

- Non utilizzare l'apparecchio all'esterno o su superfici bagnate. Evitare il versamento di liquidi sull'apparecchio.

- Non utilizzare l'apparecchio in abbinamento a programmatori, timer o altri dispositivi che ne provochino l'accensione automatica per evitare rischi di incendio nel caso in cui l'apparecchio sia coperto o posizionato in modo non corretto.

- Non azionare l'apparecchio in prossimità di tende, in quanto il materiale potrebbe essere risucchiato nelle prese d'aria.

- È vietato disperdere e lasciare alla portata di bambini il materiale dell'imballo in quanto può essere potenziale fonte di pericolo.

- L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.

- I bambini non devono giocare con l'apparecchio.

- La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.

- Si raccomanda di non usare la stufetta nelle immediate vicinanze della vasca da bagno, della doccia o di una piscina.

ATTENZIONE: Onde evitare il surriscaldamento, non coprire l'apparecchio.

- Rendere note a tutto il personale interessato al trasporto ed all'installazione dell'apparecchio le presenti istruzioni.

- LA DITTA COSTRUTTRICE NON SI ASSUME RESPONSABILITÀ PER DANNI A PERSONE O COSE DERIVANTI DALLA MANCATA OSSERVANZA DELLE NORME CONTENUTE NEL PRESENTE LIBRETTO.

- Durante il montaggio, e ad ogni operazione di manutenzione, è necessario osservare le precauzioni citate nel presente manuale, e sulle etichette apposte all'interno degli apparecchi, nonché adottare ogni precauzione suggerita dal comune buonsenso e dalle Normative di Sicurezza vigenti nel luogo d'installazione.

- In caso di sostituzione di componenti utilizzare esclusivamente ricambi originali OLIMPIA SPLENDID.

Se l'apparecchio rimane inutilizzato per un lungo periodo, oppure nessuno soggiorna nella stanza climatizzata, per evitare incidenti, è consigliabile scollegare l'alimentazione elettrica.

Non utilizzare detergenti liquidi o corrosivi per pulire l'apparecchio, non spruzzare acqua o altri liquidi sull'apparecchio in quanto potrebbero danneggiare i componenti in plastica o, addirittura, provocare scosse elettriche.

Non bagnare l'apparecchio ed il telecomando. Potrebbero verifi- carsi corto circuiti o incendi.

In caso di anomalie di funzionamento (per esempio: rumore anomalo, cattivo odore, fumo, innalzamento anomalo della temperatura, dispersioni elettriche, ecc.) scollegare immediatamente l'alimentazione elettrica. Contattare il rivenditore locale.

Non collegare o scollegare la spina di alimentazione durante il funzionamento. Rischio di incendio o scosse elettriche.

Non toccare (se in funzione)l'apparecchio con le mani bagnate. chio di incendio o scosse elettriche.

Non bloccare l'ingresso o l'uscita del flusso di aria; si potrebbe danneggiare l'apparecchio.

Non inserire le dita o altri oggetti nell'ingresso o nell'uscita dell'a- ria mentre l'apparecchio è in funzione.

In presenza di perdite di gas da altre apparecchiature, arieggiare bene l'ambiente prima di azionare l'apparecchio.

- Dopo aver tolto l'imballaggio assicurarsi che l'apparecchio si presenti integro senza visibili danneggiamenti che potrebbero essere stati causati dal trasporto. In caso di dubbio non utilizzare l'apparecchio e rivolgersi ai Centri di Assistenza Tecnica autorizzati.

4.1 - Uso previsto

• L'apparecchio deve essere utilizzato esclusivamente per produrre aria calda con il solo scopo di rendere confortevole la temperatura nell'ambiente.
• Un uso improprio dell'apparecchio con eventuali danni causati a persone, cose o animali esulano OLIMPIA SPLENDID da ogni responsabilità.
• Comandare le funzioni dell'apparecchio SOLO con il telecomando in dotazione.
• L'apparecchio è dotato di una speciale funzione, attivabile a scelta dell'utente, che permette di rilevare l'eventuale apertura di una finestra e forzare il funzionamento in modalità Antigelo per limitare lo spreco di energia.

4.2 - Uso non previsto e potenzialmente pericoloso

• L'apparecchio DEVE essere installato come di seguito descritto nel presente manuale rispettando tutte le avvertenze descritte nel-le pagine precedenti.
• NON usare gas, benzine o altri liquidi infiammabili vicino all'appa-recchio.

5 - DESCRIZIONE APPARECCHIO

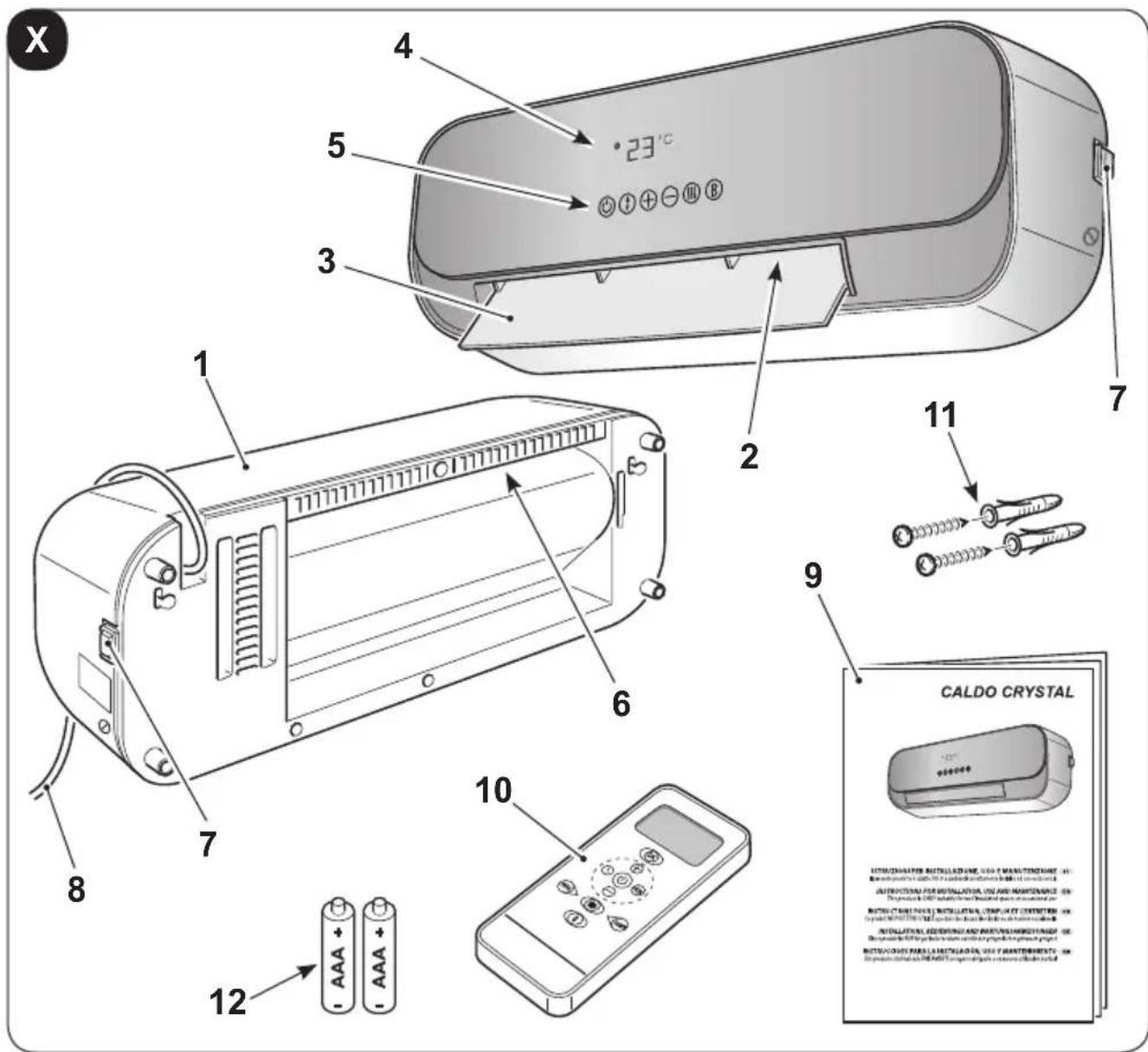

5.1 - Identificazione delle parti principali e componenti forniti a corredo

L'apparecchio è confezionato in imballo di cartone.

1. Apparecchio
2. Griglia uscita aria
3. Flap uscita aria
4. Display
5. Tasti funzioni
6. Griglia entrata aria

7. Interruttore 0/1 (ON/OFF)

8. Cavo alimentazione

9. Libretto istruzioni
10. Telecomando
11. Tasselli e viti per fissaggio apparecchio a parete (3)
12. Batterie per telecomando (2x AAA da 1,5V) (se presenti)

X 4 5 3 23°C 1 7 11 9 6 8 10 12 12 CALDO CRYSTAL

6 - INSTALLAZIONE APPARECCHIO

6.1 - Installazione a parete

Dopo aver tolto l'imballaggio, assicurarsi dell'integrità dell'apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a personale professionalmente qualificato.

L'apparecchio deve essere installato su una parete che deve essere in muratura e/o in materiale termoresistente (non in legno o materiale sintetico facilmente surriscaldabile).

Per la corretta installazione operare come segue:

L'apparecchio deve essere installato: in modo da impedire che l'interruttore ON/OFF e i tasti vengano toccati da chi si trova nella vasca da bagno o nella doccia.

• a distanza di almeno 300mm dalle pareti
- a distanza di almeno 1000mm da materiali infiammabili (tende, tessuti, ecc...) (figura B).

NON installare l'apparecchio al di sotto di prese di corrente. disporre una presa di corrente nelle vicinanze dell'apparecchio assicurandosi che non sia troppo distante in relazione alla lunghezza del cavo di alimentazione (figura C).

a. Identificare la zona dove installare l'apparecchio.

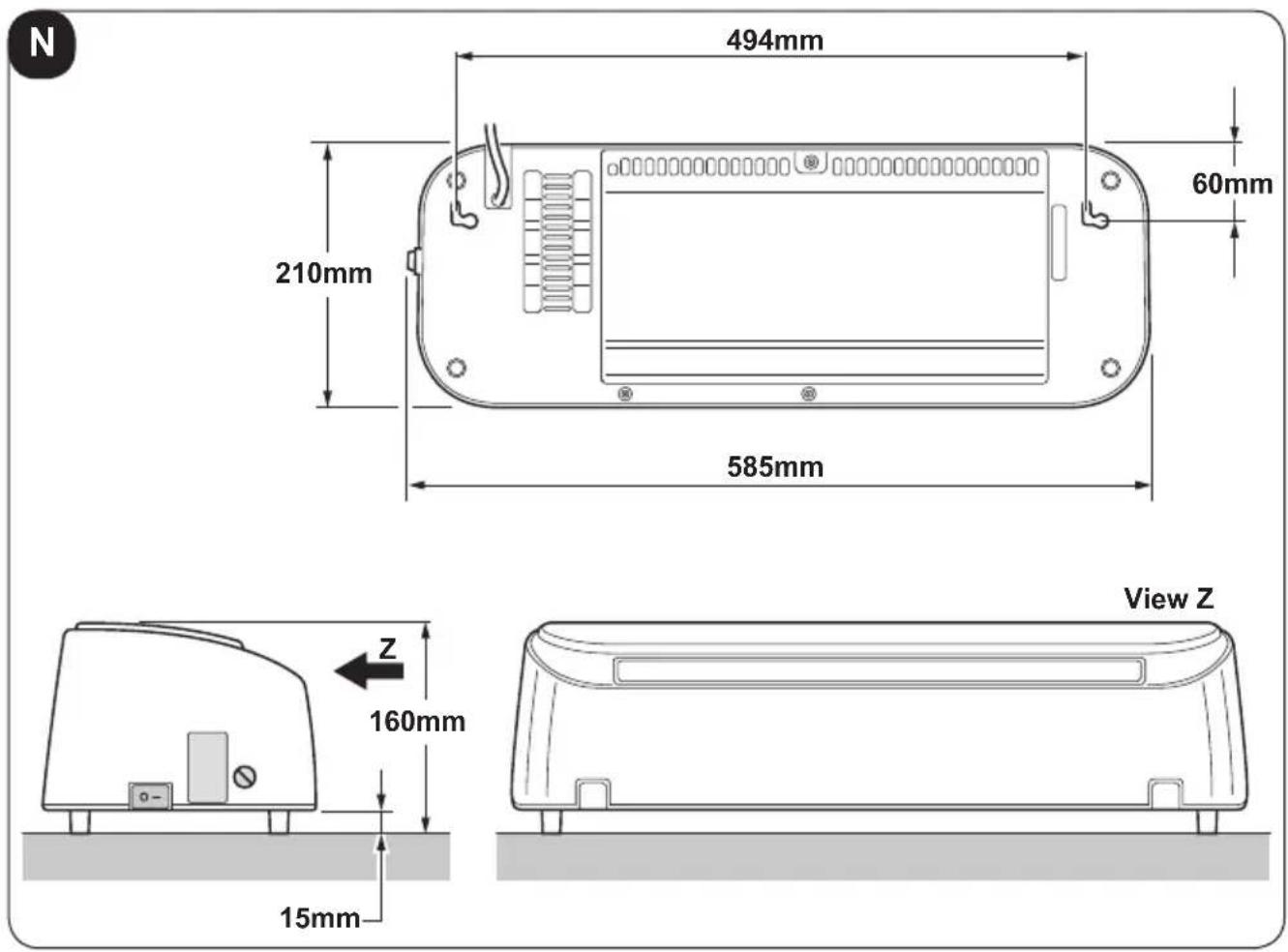

b. Realizzare due fori da 6mm ad un interasse di 494mm (figura D).

I fori devono essere distanti almeno 2000mm dal pavimento e 350mm dal soffitto (figura D).

Quando si fora la parete assicurarsi che non ci siano canaline elettriche o tubi dell'acqua.

c. Inserire i tasselli nei fori quindi avvitare le viti fornite in dotazione.
d. Non avvitare completamente le viti; lasciarle circa 10 mm distanti dalla parete (figura E).

Assicurarsi che le viti siano ben salde nella parete.

e. Inserire le sedi (X) presenti sul retro dell'apparecchio sulle viti spingendo lo stesso contro alla parete (figura F - fase 1).
f. Spingere l'apparecchio verso sinistra di circa 10 mm (figura F - fase 2) quindi spingerlo verso il basso di circa 8÷10mm (figura F - fase 3).
g. Verificare infine che l'apparecchio sia stabile e ben ancorato alla parete.

6.2 - Collegamento elettrico

- Prima di collegare la spina dell'apparecchio alla presa di corrente assicurarsi che i valori di tensione riportati sulla targa dati corrispondano a quelli della rete elettrica, e che la presa sia dotata di efficace messa a terra.

• In caso di incompatibilità tra la presa e la spina dell'ap chio, far sostituire la presa con altra di tipo adatto da personale professionalmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio. In generale è sconsigliato l'uso di adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere conformi alle vigenti norme di sicurezza e la loro portata di corrente (A) non deve essere inferiore a quella massima dell'apparecchio.
• La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la spina in caso di emergenza.

a. Inserire la spina nella presa di corrente.
b. Premere su "I" (ON) l'interruttore (7); l'apparechio è pronto per l'uso.

Questo prodotto è dotato di flap (3) che si apre automaticamente all'accensione del prodotto e si richiude automaticamente al suo spegnimento.

- Non muovere il flap con le mani -

L'apparecchio potrebbe danneggiarsi o deformarsi.

Aprire con le mani il flap se accidentalmente viene parzialmente chiuso o chiuso del tutto.

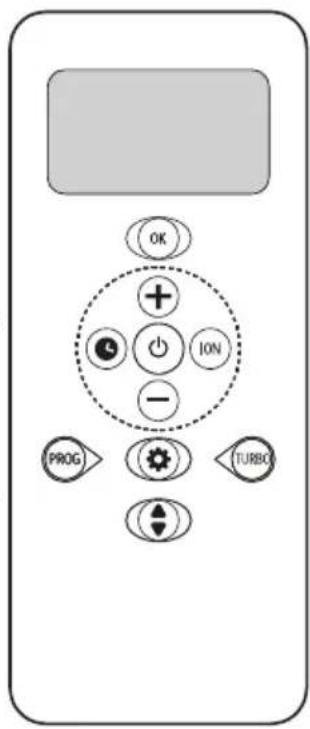

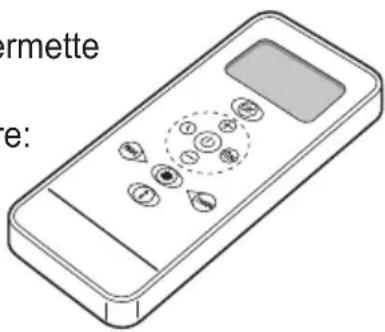

7 - DESCRIZIONE TELECOMANDO

Il telecomando fornito a corredo è lo strumento che Vi permette di utilizzare l'apparecchio nel modo più comodo.

E' uno strumento da maneggiare con cura ed in particolare:

- Evitare di bagnarlo (non va pulito con acqua o lasciato alle intemperie).

- Evitare che cada per terra o urti violentemente.

- Evitare l'esposizione diretta ai raggi solari.

ermette e:

Il telecomando funziona con la tecnologia all'infrarosso.

Durante l'uso non interporre ostacoli fra il telecomando e l'apparecchio.

- Nel caso in cui nell'ambiente vengano utilizzati altri apparecchi dotati di telecomando (TV, gruppi stereo, ecc...), si potrebbero verificare delle interferenze.

- Lampade elettroniche e fluorescenti possono interferire nel trasmissioni tra telecomando e condizionatore.

- Estrarre le batterie nel caso di inutilizzo prolungato del telecomando.

7.2 - Inserimento delle batterie

Il telecomando utilizza due batterie alcaline a secco da 1,5V (tipo AAA.LR03/LR03X2).

Per inserire correttamente le batterie (figura G):

a. Sfilare lo sportello del vano batterie.

b. Inserire le batterie nell'apposito vano.

Rispettare scrupolosamente le polarità indicate sul fondo del vano batterie.

c. Richiudere correttamente lo sportello.

7.3 - Sostituzione delle batterie

Le batterie vanno sostituite quando il display del telecomando non appare più nitido o quando lo stesso non cambia più le impostazioni dell'apparecchio.

Dopo la sostituzione delle batterie, regolare l'orologio del telecomando.

• Se non si utilizza il telecomando per alcune settimane o anche più, togliere le batterie.
  Eventuali perdite delle batterie potrebbero danneggiare il telecomando.

- La vita media delle batterie, con un normale utilizzo, è di circa sei mesi. Sostituire le batterie quando non si avverte più il “beep” di ricezione del comando dall’apparecchio, oppure se l’indicatore di trasmissione sul telecomando non si accende.

Utilizzare sempre batterie nuove e sostituirle entrambe.

L'utilizzo di batterie vecchie o di tipo diverso potrebbe generare un malfunzionamento del telecomando.

• Una volta scariche, le batterie vanno sostituite entrambe ed eliminate negli appositi centri di raccolta o come previsto dalle normative locali.
• Non ricaricare o smontare le batterie. Non gettate le batterie nel fuoco. Possono bruciare o esplodere.
• Se il liquido delle batterie cade sulla pelle o sui vestiti, lavare con cura con acqua pulita. Non utilizzare il telecomando con batterie che hanno avuto perdite.
  I prodotti chimici contenuti nelle batterie possono provocare bruciature od altri rischi per la salute.

7.3 - Posizione del telecomando

• Tenere il telecomando in una posizione che consente al segnale di raggiungere il ricevitore dell'apparecchio (distanza massima circa 8 metri - con le batterie cariche) (figura H).
  La presenza di ostacoli (mobili, tende, pareti, ecc.) tra il telecomando e l'apparecchio riduce la portata del telecomando.

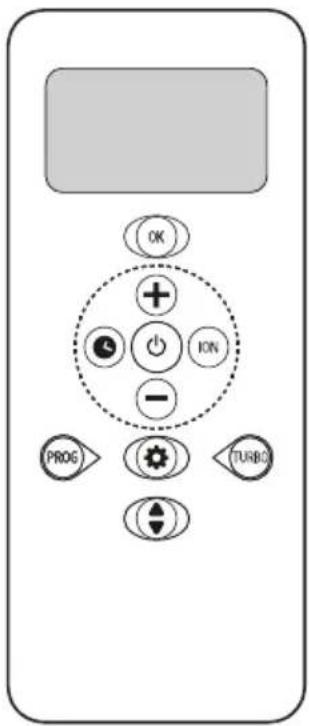

8 - TASTI COMANDO E DISPLAY

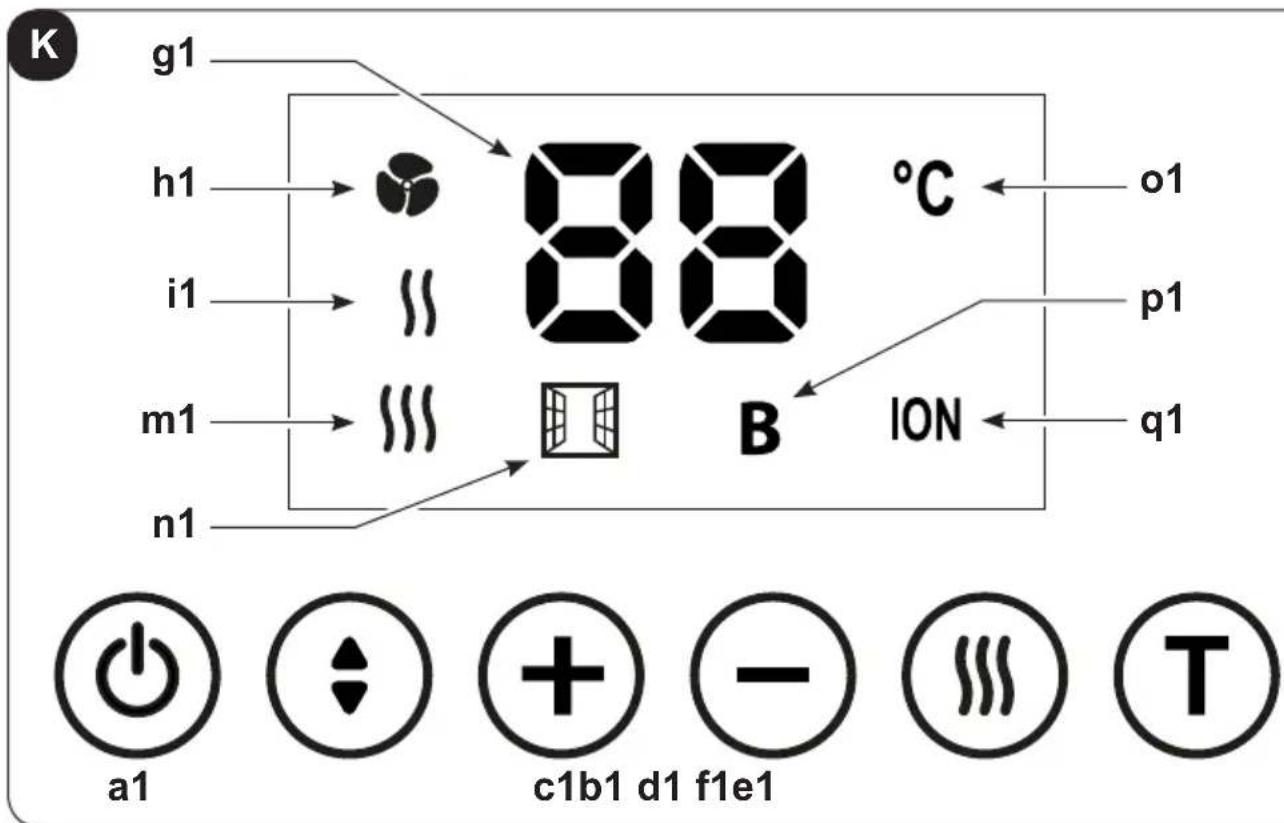

8.1 - Comandi sull'apparecchio

Per comandare e regolare le funzioni dell'apparecchio, sullo stesso sono presenti sei tasti touch.

Gli stessi tasti sono presenti sul telecomando.

g1 h1 i1 m1 n1 88 °C o1 p1 q1 B ION a1 c1b1 d1 f1e1 T

Ad ogni pressione di un tasto l'apparecchio emette un "beep".

a1. Tasto ON/OFF

Premere il tasto per accendere l'apparecchio; si accende il display.

Premerlo nuovamente per spegnerlo.

b1. Tasto flap

Premere il tasto per spostare il flap e regolare la direzione dell'aria.

c1. Tasto +

Premere il tasto per aumentare il valore della temperatura impostata da 15°C a 45°C (prima premere il tasto TURBO).

d1. Tasto -

Premere il tasto per diminuire il valore della temperatura impostata da 15°C a 45°C (prima premere il tasto TURBO).

IT - 14

e1. Tasto impostazioni

Premere il tasto per regolare la modalità di funzionamento

olo ventilatore

otenza minima

otenza massima

f1. Tasto T

Premere il tasto per attivare la funzione Turbo (BOOST)

Display

g1. Valore temperatura impostata

h1. Modalità solo ventilatore attiva

i1. Modalità potenza minima attiva

m1. Modalità potenza massima attiva

n1. Funzione finestra/porta aperta attiva (vedere paragrafo 9.2)

o1. Unità di misurazione della temperatura

p1. Funzione TURBO attiva

q1. Funzione IONIZZATORE attiva

8.2 - Tasti funzioni telecomando

In dotazione è fornito un telecomando per facilitare le impostazioni e le funzioni dell'apparecchio.

Alcuni di questi tasti sono presenti anche sull'apparecchio.

Ad ogni pressione di un tasto del telecomando l'apparecchio emette un "beep" per segnalare la ricezione del segnale.

Le funzioni selezionate e/o impostate si visualizzano tramite le icone sul display del telecomando (vedere paragrafo 8.3)

Tasto ON/OFF

Premere il tasto per accendere l'apparecchio; si accende il display.

Premerlo nuovamente per spegnerlo.

Premere il tasto per spostare il flap e regolare la direzione dell'aria.

Tasto +

Premere il tasto per aumentare il valore della temperatura impostata da 15°C a 45°C (prima premere il tasto TURBO).

Tasto -

Premere il tasto per diminuire il valore della temperatura impostata da 15°C a 45°C (prima premere il tasto TURBO).

Tasto TURBO

Premere il tasto per attivare la funzione TURBO.

Tasto OK

Premere il tasto per confermare il programma selezionato.

Tasto PROG

Premere il tasto per programmare il funzionamento settimanale dell'apparecchio (vedere paragrafo 9.1).

Tasto ION

Premere il tasto per attivare lo IONIZZATORE.

Tasto Impostazioni

Premere il tasto per selezionare la modalità di funzionamento desiderata AUTO > SOLE > LUNA > FIOCCO DI NEVE > Ventilatore

Tasto Orologio

Premere il tasto per impostare l'ora sul telecomando (vedere paragrafo 9.3).

OK + - + ION - PROG TURBO

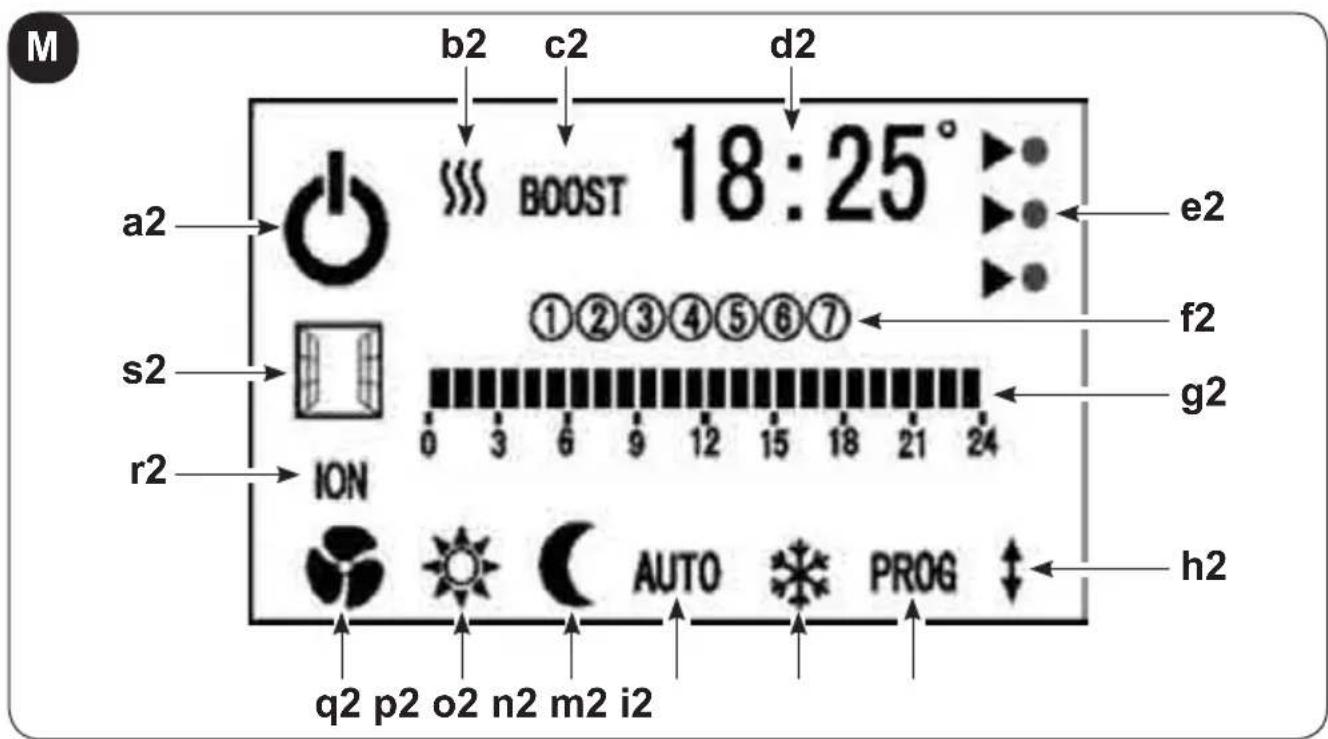

8.3 - Display telecomando

Sul display del telecomando, oltre all'ora e alla temperatura impostata, si visualizzano tutte informazioni relative alle funzioni selezionate e alla modalità di funzionamento dell'apparecchio.

IT - 16

M b2 c2 d2 a2 BOOST 18:25° s2 ①②③④⑤⑥⑦ r2 ION 0 3 6 9 12 15 18 21 24 e2 f2 g2 h2 AUTO PROG q2 p2 o2 n2 m2 i2

a2. Apparecchio in funzione

b2. Modalità "potenza minima" ♦ "potenza massima" attiva

c2. Funzione "Turbo (BOOST)" attiva

d2. Valore temperatura impostata o ora/minuti

e2. Livello di consumo energia ..... ▶ massimo, temperatura ≥22°C

medio, temperatura tra 19°C e 22°C

f2. Giorni della settimana (1= lunedì - 7= domenica)

g2. Ore della giornata

h2. Oscillazione flap

i2. Impostazione programmazione settimanale (vedere paragrafo 9.1)

m2. Impostazione funzione FIOCCO DI NEVE (Anti frost)

n2. Impostazione modalità AUTO

o2. Impostazione modalità LUNA

p2. Impostazione modalità SOLE

q2. Funzionamento solo ventilatore

r2. Funzione IONIZZATORE attiva

s2. Funzione finestra/porta aperta attiva (vedere paragrafo 9.2)

9 - FUNZIONAMENTO

9.1 - Impostazione del programma settimanale

Operare come segue:

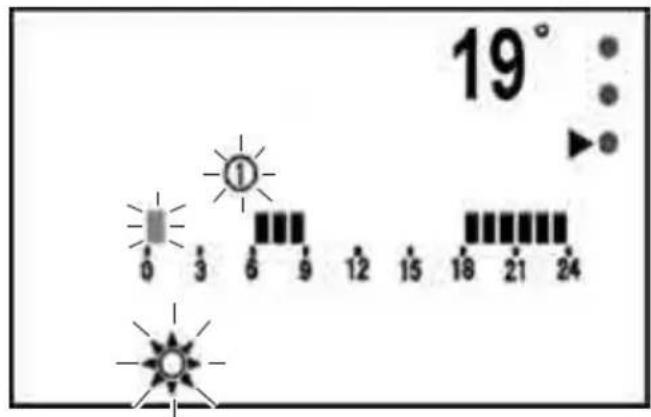

a. Con l'apparecchio in funzione, premere il tasto (PROG) ; il display si visualizza come di seguito illustrato.

Lampeggiano le seguenti icone:

- primo giorno della settimana (1)

- la prima ora della giornata (colore grigio)

- il simbolo della modalità COMFORT.

19° 0 3 6 9 12 15 18 21 24

b. Premere il tasto per selezionare la modalità desiderata:

• SOLE
• LUNA
• FIOCCO DI NEVE (Anti frost)

La modalità selezionata lampeggerà.

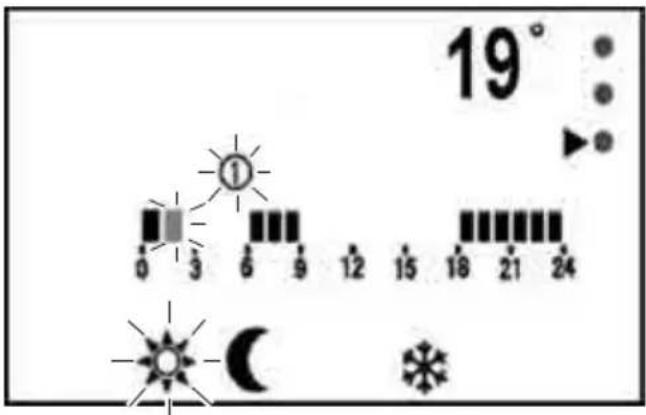

c. Premere il tasto per confermare l'impostazione; automaticamente lampeggia l'ora successiva.
d. Ripetere le operazioni sopra descritte per selezionare la modalità di funzionamento desiderata quindi premere il tasto per confermare e passare all'ora successiva.
e. Impostare tutte le ore quindi premere il tasto (per confermare e passare al giorno successivo (2= martedì).

19° 0 3 6 9 12 15 18 21 24

f. É possibile programmare tutti i giorni della settimana in modo differente.

g. Al termine, premere il tasto OK per uscire dalla modalità di programmazione.

h. Dopo aver programmato il primo giorno, se si vuole “copiare” la stessa programmazione per il giorno successivo, tenere premuto il tasto OK

i. Dopo aver terminato la programmazione, per attivare l'apparecchio al funzionamento settimanale, premere una volta il tasto ⚙; l'icona "AUTO" lampeggerà. Premere il tasto per confermare la scelta.

m. Per disattivare il funzionamento automatico con la programmazione settimanale premere il tasto ⚙️ e selezionare la modalità di funzionamento desiderata (eccetto AUTO); l'icona selezionata lampeggerà.

Premere il tasto per confermare la scelta.

Alle modalità SOLE, LUNA e FIOCCO DI NEVE sono pre-assegnate delle temperature, rispettivamente 19°C, 15°C, 7°C.

E' possibile modificare tali valori operando come segue:

a. Con l'apparecchio in funzionamento premere il tasto

b. Premerlo più volte fino a selezionare la modalità desiderata.

c. Tenerlo premuto per 3 secondi, fino a che la temperatura lampeggia.

d. Modificare la temperatura con i tasti ⊕ o ⊖.

e. Premere il tasto Ⓟ per confermare la scelta.

9.2 - Funzione finestra/porta aperta

Se abilitata, la funzione FINESTRA/PORTA APERTA permette all'apparecchio di rilevare un anomalo apporto di aria fredda nella stanza.

In questa condizione, quando l'apparecchio è in modo riscaldamento ed in erogazione di calore, se rileva un abbassamento di qualche grado della temperatura ambiente la funzione si attiva:

- sul display dell'apparecchio e sul telecomando si visualizza l'icona relativa

• la macchina interrompe la erogazione di calore
• la macchina interrompe il funzionamento ventilatore e chiude il flap.

Fino a quando l'apparecchio non rileva un nuovo incremento della temperatura ambiente, l'erogazione di calore resta interrotta.

Se l'apparecchio rileva un rialzo della temperatura ambiente, l'apparecchio ripristina automaticamente il modo riscaldamento precedente impostato.

Se questa funzione è disabilitata, l'apparecchio funziona normalmente.

Se la funzione è attiva, è possibile ripristinare l'erogazione di calo-re manualmente agendo con i tasti del telecomando o con quelli a bordo apparecchio.

Ogni volta che si collega elettricamente l'apparecchio la funzione FINESTRA/PORTA APERTA è disabilitata.

Per abilitare la funzione:

a. Con apparecchio collegato alla tensione di rete ed in Standby, è possibile abilitare e disabilitare la funzione FINESTRA/PORTA APERTA.
b. Tenere premuto il tasto ⏻ fino a quando l'apparecchio emette due beep; la funzione è abilitata.
c. Tenere premuto il tasto ⏻ fino a quando l'apparecchio emette un beep; la funzione è disabilitata.

9.3 - Impostazione ora/minuti

Quando l'apparecchio è spento, il display del telecomando visualizza l'ora e i minuti. All'accensione dell'apparecchio la visualizzazione dell'ora viene sostituita dalla temperatura impostata.

Per impostare l'ora:

a. Premere il tasto 📄 no a quando l'ora lampeggia.
b. Premere i tasti + e - per impostare l'ora.
c. Premere OK per confermare e passare all'impostazione dei minuti.
d. Premere i tasti ⊕ e ⊖ per impostare i minuti.
e. Premere OK per confermare.

9.4 - Protezione da surriscaldamento

L'apparecchio è dotato un sistema di protezione da surriscaldamento che lo spegne nel caso si surriscaldi.

In questo caso:

a. spegnere l'apparecchio;
b. rimuovere l'eventuale causa (griglia di aspirazione aria intasata, ostacoli davanti all'ingresso o all'uscita dell'aria, ecc.);
c. lasciare raffreddare l'apparecchio per 15/20 minuti;
d. riavviare l'apparecchio.

Se l'inconveniente persiste, spegnere l'apparecchio, scollegare la spina dalla presa di corrente e contattare il rivenditore o il servizio di assistenza tecnica.

10 - PULIZIA

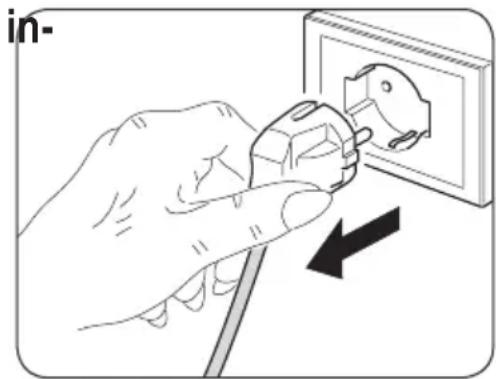

Prima di effettuare qualunque tervento di pulizia o manutenzione sull'apparecchio scollegare la spina dalla presa di corrente ed attendere che le parti calde si siano raffreddate.

Utilizzare un panno asciutto per pulire l'apparecchio e il telecomando.

Se l'apparecchio è molto sporco, è possibile utilizzare un panno inumidito con acqua tiepida (max 50°C) e detergente delicato per pulirne le parti esterne (figura L). Asciugare con un panno asciutto.

Assicurarsi che l'apparecchio sia completamente asciutto prima di ricollegare la spina alla presa di corrente.

Non utilizzare un panno trattato chimicamente o antistatico per pulire l'apparecchio.

Non utilizzare, benzina, solvente, pasta per lucidare, o solventi similari. Questi prodotti potrebbero provocare la rottura o la deformazione della superficie in plastica.

Non usare oli, sostanze chimiche o prodotti abrasivi per pulire l'apparecchio.

Non lavare o immergere l'apparecchio in acqua.

Utilizzare un aspirapolvere per rimuovere la polvere dalle griglie di entrata/uscita dell'aria.

In caso di malfunzionamento dell'apparecchio non tentare di smontarlo ma rivolgersi il rivenditore o al servizio di assistenza tecnica.

10.1 - Conservazione dell'apparecchio

Se non si intende utilizzare l'apparecchio per un periodo di tempo particolarmente lungo o si devono effettuare lavori che potrebbero produrre molta polvere, si consiglia di rimuovere l'apparecchio dalla parete e riporlo nell'imballo originale unitamente al telecomando (senza le batterie).

Conservare il tutto in un locale fresco e al riparo da umidità.

IT - 22

11 - DATI TECNICI

Consultare la targa dati applicata sul prodotto (figura A) per i dati tecnici sotto elencati:

• Tensione di alimentazione
• Potenza assorbita
• Classe di isolamento
• Peso apparecchio

11.1 - Conformità

Questo prodotto è dotato del marchio CE che indica il rispetto delle normative 2014/35/EU (bassa tensione) e 2014/30/EU (compatibilità elettromagnetica).

CALDO CRYSTAL	Dato Simbolo	Valore Unità
Potenza termica
Potenza termica normale	P_nom	2,0	kW
Potenza termica minima (indicativa)	P_min	1,2	kW
Massima potenza termica continua	P_max,c	2,0	kW
Consumo ausiliario di energia elettrica
Alla potenza termica normale	el_max	--	kW
Alla potenza termica minima	el_min	--	kW
In modo Standby	el_SB	0,000	kW
Tipo di potenza termica/controllo della temperatura ambiente			Si No
Potenza termica a fase unica senza controllo della temperatura ambiente			☐
Due o più fasi manuali senza controllo della temperatura ambiente			☐
Con controllo della temperatura ambiente tramite termostato meccanico			☐
Con controllo elettronico della temperatura ambiente			☑
Con controllo elettronico della temperatura ambiente e temporizzatore giornaliero			☐
Con controllo elettronico della temperatura ambiente e temporizzatore settimanale			☑
Altre opzioni di controllo
Controllo della temperatura ambiente con rilevamento di presenza			☐
Controllo della temperatura ambiente con rilevamento di finestre aperte			☑
Con opzione di controllo a distanza			☐
Con controllo di avviamento adattabile			☐
Con limitazione del tempo di funzionamento			☐
Con termometro globo nero			☐
[e-mail]	Olimpia Splendid SpAVia Industriale 1/3, 25060 Cellatica, Brescia, Italy

ILLUSTRATIONS

I dati tecnici e le caratteristiche estetiche dei prodotti possono subire cambiamenti. Olimpia Splendid si riserva di modificarli in ogni momento senza preavviso.
