MANUALE UTENTE SCGA10 PANASONIC

Istruzioni per l'uso

Sistema Speaker Wireless

La ringraziamo dell'acquisto di quello prodotto.

Leggere attendamente queste istruzioni prima di utilizzato il presente prodotto, e conservare questo manuale per usi futuri.

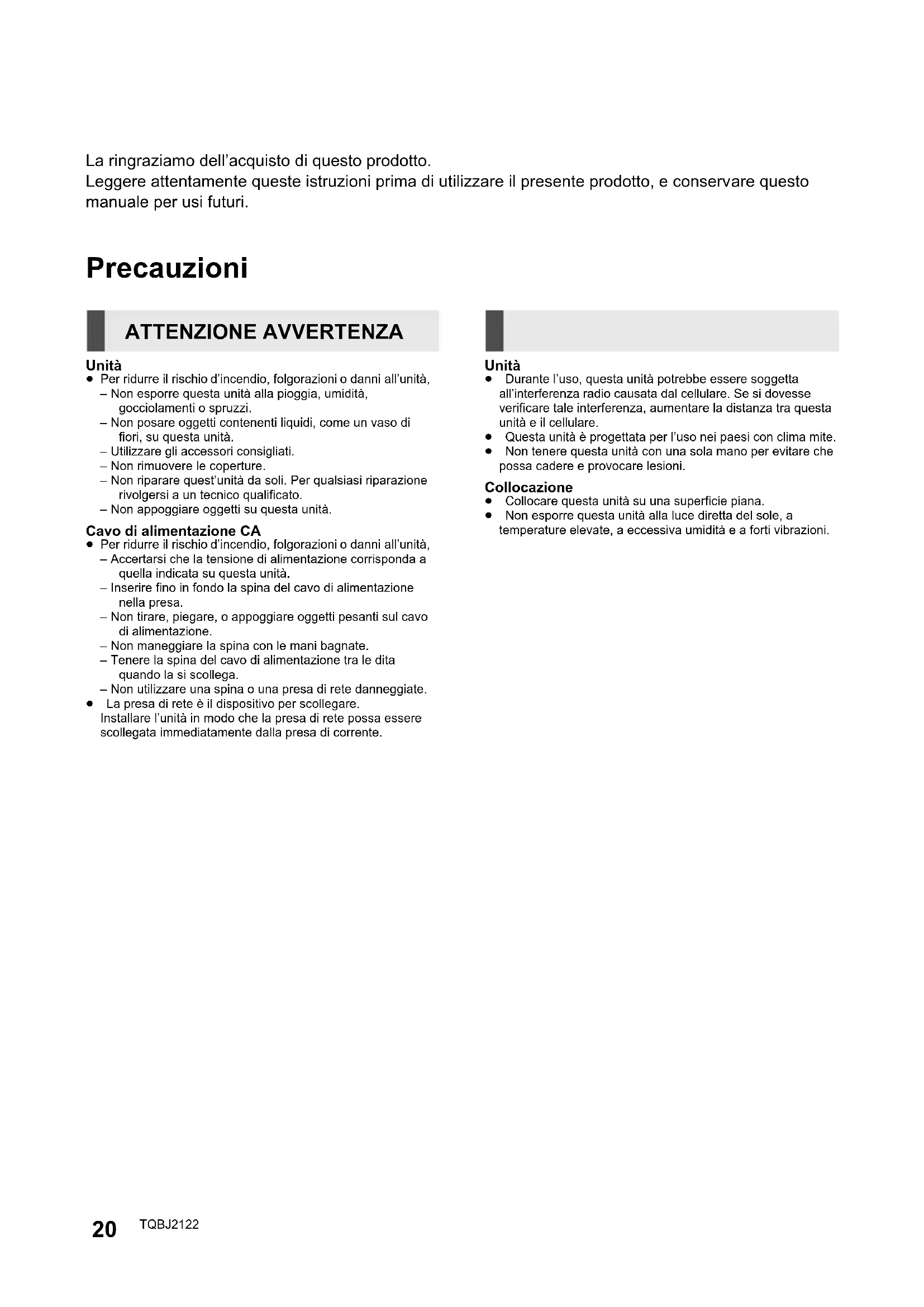

Precauzioni

ATTENZIONE AVVERTENZA

Unità

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
• Non esporre esta unità alla pioggia, umidità, gocciolamenti o spruzzi.
• Non posare oggetti contenti liquidi, come un vaso di fiori, su但这a unità.
• Utilizzare gli accessori consigliati.
  Non rimuovere le coperture.
• Non riparare quest'unità da soli. Per qualsiasi riparazione rivolgersi a un techniciane qualificato.
• Non appoggiare oggetti su questa unità.

Cavo di alimentazione CA

Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
- Accertarsi che la tensione di alimentazione corrisponda a那一 alla indica su那一 sua unità.
- Inserire fino in fondo la spina del cavo di alimentazione nella presa.
- Non tirare,iegare,o appoggiare oggetti pesanti sul cavo di alimentazione.
- Non maneggiare la spina con le mani bagnate.
- Tenere la spina del cavo di alimentazione tra le dita quando la si scollega.
- Nonutilizzareuna spina ouna presa di rete danneggiate.

• La presa di rete è il dispositorio per scollegare. Installare l'unità in modo che la presa di rete possa essere scollegata immediatamente alla presa di corrente.

Unità

• Durante l'uso, esta unità potrebbe essere soggetta all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, augmentare la distanza tra这点a unità e il cellulare.
• Questa unità è progettata per l'uso nei paesi con clima mite.
  Non tenere esta unità con una sola mano per evitare che possa cadere e provocare lesioni.

Colloczione

Collocare esta unità su una superficie pianà.
- Non esporre esta unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni.

Indices

Precauzioni 20
Accessori 21
Guida ai comandi. 22
Illuminazione dell'indicatore. 23
Connessioni. 25
Impostazioni di rete 26
Operazioni tramite voce (Assistente Google) ....27
Streaming di musicaattraverso la rete 28
Utilizzato della funzione Bluetooth 30
Ingrasso AUX. 31
Altri. 32
Risoluzione dei problemi. 33
Dati tecnici 35
Informazioni su Bluetooth 36
Cura dell'unità 36
Licenze 36

Dichiarazione di conformità (DoC)

Con il presente atto, “Panasonic Corporation” dichiarare che questo prodotto è conforme ai requisiti base e altri disposizioni applicabili della direttiva 2014/53/UE.

I clienti sono scaricare una copia della DoC originale per i nostri prodotti RE dal nostro server DoC:

http://www.ptc.panasonic.eu

Contatto del Rappresentante Autorizzato:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germania

Tipo di wireless	Banda di frequenza	Potenza massima (EIRP)
WLAN	2412 - 2472 MHz5180 - 5320 MHz5500 - 5700 MHz	19 dBm19 dBm19 dBm
Bluetooth®	2402 - 2480 MHz 4	dBm

La banda 5,15 - 5,35 GHz è limitata al funzionamento in ambienti interni sono nei seguenti paesi.

AT	BE	BG	CZ	DK	EE	FR	DE	IS	IE	IT
EL	ES	CY	LV	LI	LT	LU	HU	MT	NL	NO
PL	PT	RO	SI	SK	TR	FI	SE	CH	UK	HR

La funzionalità WLAN di quello prodotto dovr è essere utilizzata esclusivamente all'interno di edifici. Questo prodotto è realizato per connettersi a un Access Point di reti WLAN da 2,4 GHz o 5 GHz.

La marcatura di identificazione del prodotto si trova nella parte inferiore dell'unità.

Descrizioni contenate in queste istruzioni per l'uso

• Le pagine da consultare sono indicate con “ OO”.
• Le etichette su questa unità sono indicate come [OÖ] in queste istruzioni per l'uso.

Accessori

Prima di utilizzato l'unità controllare che siano presenti gli accessori in dotazione.

1 Cavo di alimentazione CA

1 Alimentatore CA

Non utilizzato il cavo di alimentazione CA per altri appearecchi.

I symboli relativi a quello prodotto (compresi gli accessori) rappresentano quando segue:

CA
CC
Apparecchiatura Classe II (Il prodotto è munito di doppio isolamento.)

I Acceso

Standby
Polarità positiva

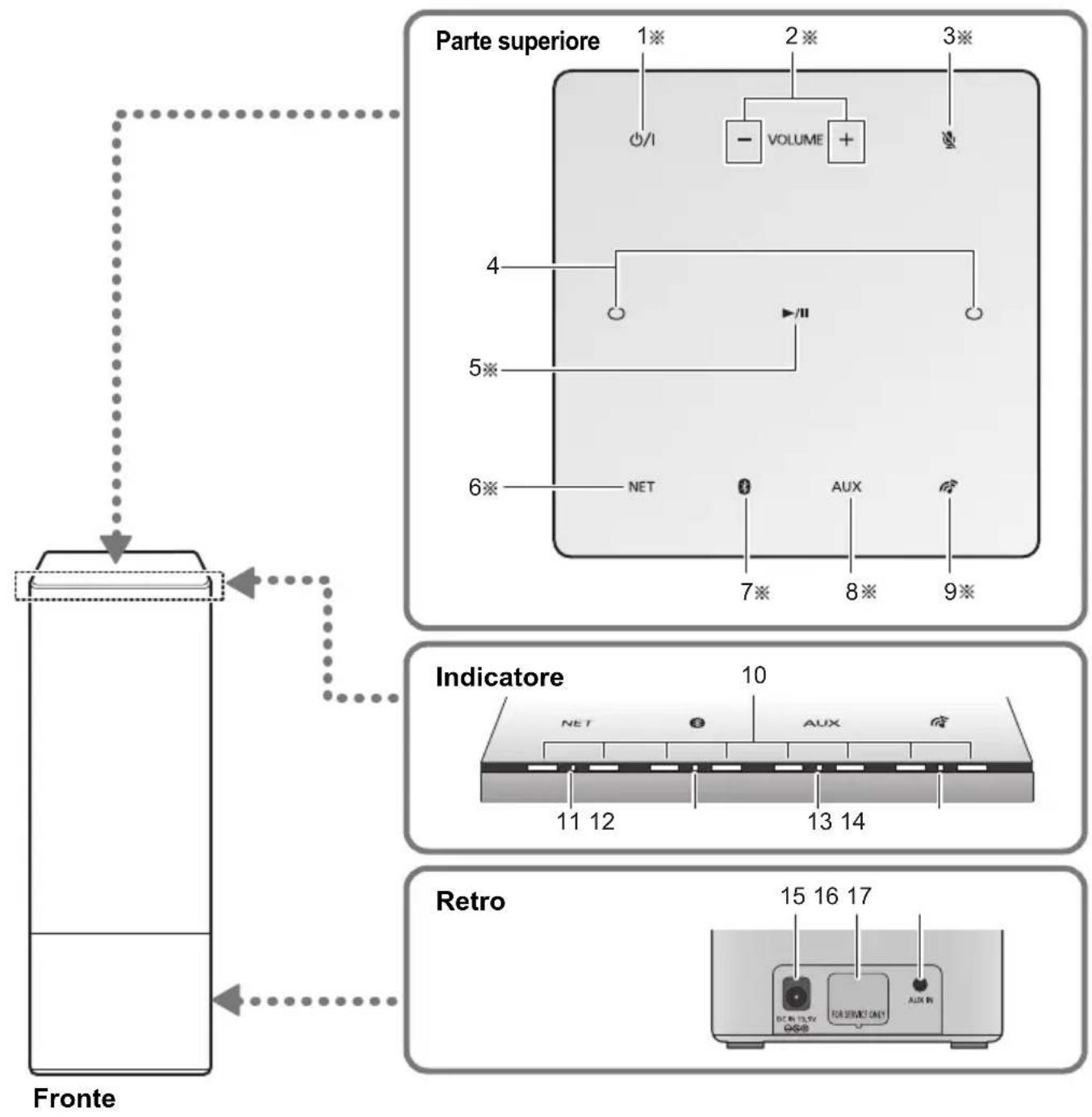

Guida ai comandi

* Questi selettori funzionano semplicamente s Fiorando i symboli. Per assicurare un funzionamento correto, s Fiorare il centro del symbolo.
Per evitare di azionare accidentalmente quosti selettori, non posizionare oggetti su di essi.

1 Selettore standby/accensione [O/I]

• Sfiorare per commutare l'unità nella modalità di accensione a quella di standby o viceversa. In modalità standby l'unità consuma comunità una piccola quantità di corrente.

2 Selettori controlo volume [-, +]

3 Selettore disattivazione microfono [ ]

Per disattivare il microfono, sfiorare Gli indicatori di stato si illumineranno in arancione. ( 24)

-L'unità non ascolterà nessun comando e le funzioni Assistente Google saranno inattive. Per usare le funzioni Assistente Google, sfiorare di nuovo [per attivare il microfono.

4 Microfono incorporato

5 Selettore Riproduzione/Pausa [▶/■]

• É possible attivare Assistente Google tenendo premuto /II per almeno due secondi. (→27)

6 Selettore rete [NET]

7 Selettore Bluetooth [ ]

8 Selettore AUX [AUX]

9 Selettore modalità "Panasonic Music Control" [ ]

10 Indicators di stato

• Mostra lo stato di Assistente Google (→ sotto)
• Mostra lo stato di aggiornamento del firmware ( 24)

11 Indicatore selettore NET (Rete) ( 24)
12 Indicatore selettore (→ 30)
13 Indicatore selettore AUX ( 31)
14 Indicatore selettore (modalita "Panasonic Music Control") ( 29)
15 Terminale DC IN ( 25)
16 Solo per uso di servizio
17 Terminate AUX IN ( 25)

Illuminatione dell'indicatore

Di seguito vengono illustrate le modalità con cui si illumina l'indicatore.

Assistente Google ( 27)

Indicatore	Descrizioni
Illuminazione: bianco	Tutti gli indicatori di stato si accendono uno ad uno da sinistra a destra, quando lampeggiano lentamente contemporaneamente • Assistente Google sta aspettando un dato.
	L'indicatore di stato scorre alla 1a posizione (sinistra) all'ultima posizione (destra) • Assistente Google sta elaborando la sua richiesta.
	Tutti gli indicatori di stato lampeggiano contemporaneamente • Assistente Google sta rispondendo.

Disattivazione microfono

Indicatore Descrizioni
Illuminazione: arancione Si accendono le spel NET 4 AUX 5	di stato da 3 a 6 • I microfoni vengono disattivati. L'unità non ascolterà nessun dato e le funzioni di Assistente Google saranno inattive. - Per usare le funzioni Assistente Google: Sfiorare di nuovo [ ]

■ Aggiornamenti del firmware ( 32)

Non scollegare l'adattatore CA e il cavo di alimentazione CA durante l'aggiornamento.

• Durante il processo di aggiornamento non è possible effettuare nessuna operazione e non è possible utilizzato Assistente Google.

Indicatore Descrizioni
Illuminazione: bianco La spia del selettore scò	re da sinistra a destra • L'unità sta iniziando il processo di aggiornamento del firmware.
NET AUX
L'indicatore di stato scorre ripetutamente alla 1a posizione (sinistra) alla 4a posizione • L'unità sta aggiornando il firmware.
NET AUX
L'indicatore di stato scorre ripetutamente alla 5a posizione all'ultima posizione (destra) • L'unità sta aggiornando il firmware.
NET AUX
La spia del selettore scorre da sinistra a destra • L'unità sta terminando il processo di aggiornamento del firmware. Quando lo scorrimento si arrosta, l'aggiornamento del firmware è terminato.

Indicatore selettore NET (Rete)

Indicatore Descrizioni
Illuminazione: bianco L'indicatore selettore Rete	Lampeggia lentamente • L'unità è pronta per il setup di rete. • L'unità è scollegata alla rete. • Il setup di rete non è riuscito.
NET AUX
NET O AUX

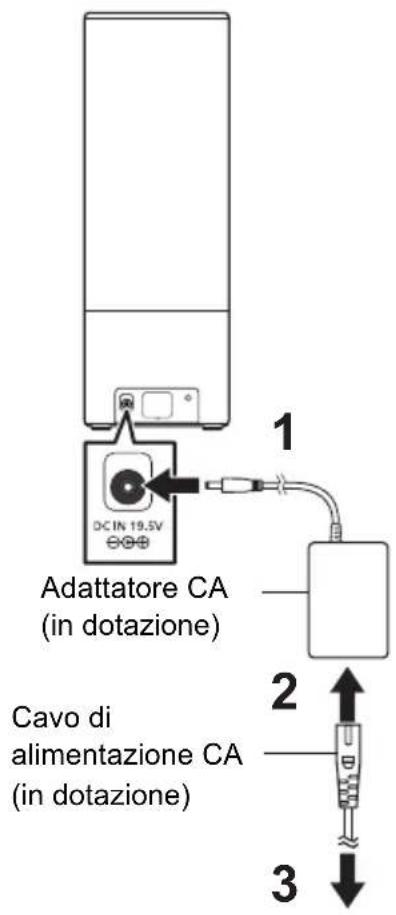

Concessioni

Ad una presa di rete domestica

• L'unità si accenderà automaticamente ed inizIERÀ l'inizializzazione. L'indicatore del selettore inizia a scorrere da sinistra a destra. Non effettuare nessuna operazione sino a che lo scorrimento si arresta (inizializzazione completata).

#

• Questa unità consuma una piccola quantità di corrente ( 35) anche da spenta.
• Quando I'adattatore CA è collegato, I'unità è in standby. Sino a che I'adattatore CA è collegato ad una presa di rete il circuito primario è sempre "sotto tensione".
• Per risparmiare energia, se si preveDE di non utilizzato但这a unità per lungo tempo, scollegarla alla presa di rete.
• L'unità non ha una schermatura magnetica. Non posizioniara vicino a un teileso, a un PC o ad altri dispositivi magneti ci.
• Non scollegare il cavo di alimentazione CA quando l'unità è accesa, perché si potrebbero causare malfunzionamenti o danni.

L'unità non passera automaticamente in modalità standbyanche se non vi è audio e non viene effettuata nessuna operazione, in quanto Assistente Google rimarrà attivo.

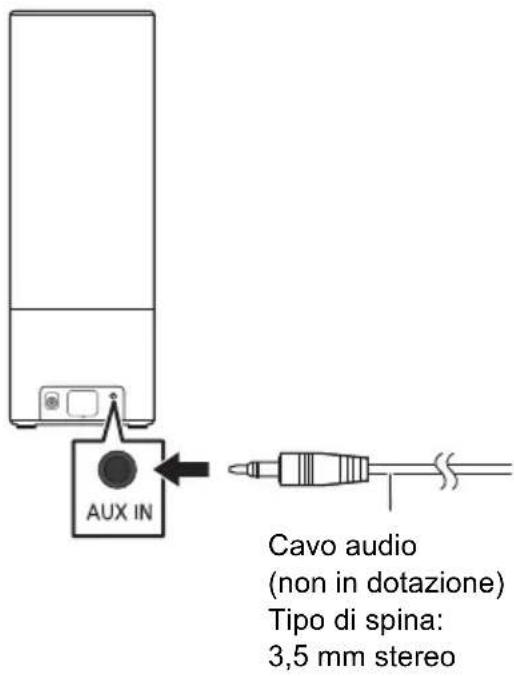

Connessione di un dispositivo audio esterno

• Per ulteriori informazioni, vindere le istruzioni per l'uso del disposativo.

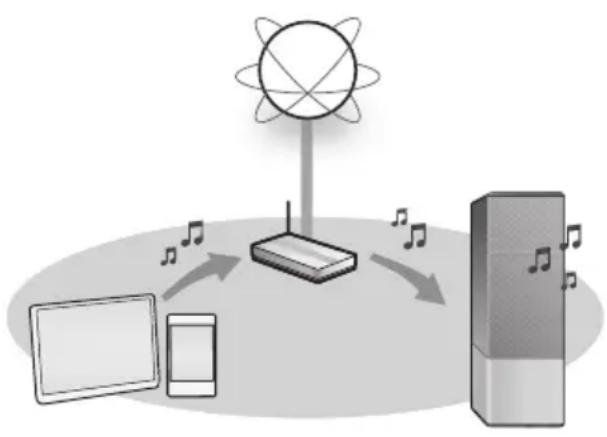

Impostazioni di rete

É possibile effettuare lo streaming verso esta unità da servizi musicali online, o di file musicali memorizzati sui nostri dispositivi.

Questa unità incorpora Assistente Google. É possiblefaredomandeedareordini.

Per ulteriori informazioni su Assistente Google, visitare g.co/assistant

Perutilizzarequeste funzioni,l'unita devesseCSSCGTATL.

La disponibilità e le prestazioni di alcune funzioni, servizi ed applicazioni dipendono dal dispositorio e alla rete e potrebbero non essere disponibili in tutti i paesi/regioni; potrebbero essere necessari abbonamenti, e potrebbero essere applicabili ulteriori termini, condizioni e/o oneri. Assistente Google non è disponibile in tutte le lingue o paesi/regioni.

Operazioni preliminari

• Accertarsi che la funzione Wi-Fi sia attiva sul proprio smartphone/tablet.
• Accertarsi che l'unità sia accesa.

1 Scaricare l'app gratuite "Google Home" sul proprio smartphone/ tablet.

2 Avviare l'app e seguire le istruzioni a video.

3 Verificare che la connessione sia stata completata.

• Quando viene stabilita la connessione, l'indicatore del selettore Rete smette di lampeggiare e si accende.
• Se la connessione non riesce, l'indicatore selettore Rete lampeggia lentamente. In questo caso, provare nuovamente l'impostazione.

• L'unità verrà visualizzata comme "Panasonic GA10-□□□" se il nome del dispositiivo non è impostato. ("□" sta per un carattere specifico per ciascun set.)
• É possible verificare le informazioni di rete (SSID, indirizzo MAC ed indirizzo IP) dall'app "Google Home" o dall'app "Panasonic Music Control" ( 28) .
• Determinati elementi della visualizzazione sullo schermo, ecc, dell'app "Google Home" potrebbero non valere per questa unità.

Operazioni tramite voce (Assistente Google)

É possibile effettuare semplici richieste vocali in modulo che l'unità riproduca musica, podcast o radio, e ciosi via.

Operazioni preliminari

• Completare le impostazioni di rete. ( 26) - Accertarsi che la rete sia collegata a Internet.
• Accertarsi che il proprio smartphone/tablet abbia un account Google e sua ricerca registratotramite l'app "Google Home".
• Accertarsi che l'unità sia accesa.
• La funzione disattivazione microfono non deve essere attiva. (→ 23)
• Qualsiasi dispositivo esterno da controllare delve essere collegato alla stessa rete dell'unità.

1 Pronunciare "Ok Google" o "Hey Google" rivolti verso l'unità per attivare Assistente Google.

• Tutti gli indicatori di stato si accendono uno ad uno da sinistra a destra, quando lampeggiano lentamente contemporaneamente. ( 23)
• A volte il dostro comando vocale potrebbe non essere riconosciuto dall'unità (ad esempio, durante la riproduzione di musica ad alto volume).

Invexe di attivare Assistente Google tramite la voce, potete tenere premuto [▶/II] sull'unità per almeno due secondi quando l'unità è accesa.

2 Impartire un commande all'unità.

Nota (informazioni aggiornate a dicembre 2017):

Assistente Google su questa unità è disponibile solo in inglese (USA, Regno Unito, Canada, Australia), francese canadese, francese, tedesco e giapponese.

I comandi in italiano sono riportati solo per riferimento.

Ad es.

Scopo Comando	Pronunciare "Ok Google" o "Hey Google", quando ...
Riproduire contenuti personalizzati suggeriti dal servizio scelto.	Riproducì musica
Arrestare musica • Arresto • Arresta la musica
Mettere in pausa la musica	Pausa • Metti in pausa la musica
Riproduire il brano successivo	Salto • Brano successivo

• Il servizio musicale predefinito scelto nell'app "Google Home" sera usato per primo quando si richiede la riproduzione di musica.
• Assistente Google funziona solo quando l'unità è accesa.

Per ulteriori funzioni da provare, visitare g.co/assistant/discover

Controllo volume

É possibile controllare il volume usingo la voce.

Ad es.

Scopo Comando	Pronunciare "Ok Google" o "Hey Google", quindi ...
Alzare il volume • Alza	il volume
Abbassare il volume •	Abbassa il volume
Impostare un volume specifico	Livello volume cinque* Volume a 65%*

Lacala eda 1 a 10 o da 1 a 100%

Indicazione dagli indicatori di stato durante la regolazione del volume

Gli indicatori di stato ( 23) molto la condizione del volume.

Volume minimo

Tutti gli indicatori di stato si spengono.

Volume massimo

Tutti gli indicatori di stato si accendono.

Streaming di musicaattraverso la rete

É possibile effettuare lo streaming verso esta unità da servizi musicali online, o di file musicali memorizzati sul proprio smartphone/tablet.

Streaming di musica online

Questa unità è compatibile con app abilitate per Chromecast. Per l'élenco di app abilitate per Chromecast, visitare
g.co/cast/apps

Operazioni preliminari

• Completare le impostazioni di rete. ( 26)
• Accertarsi che la rete sia collegata a Internet.
• Collegare un dispositorio con installata un'appabilitata per Chromecast alla stessa rete a cui è collegato但这a unità.
• Accertarsi che l'unità sua accesa.

1 Avviare l'app abilitata per Chromecast.

2 Toccare l'icona Cast e selezionare esta unità.

• Usare l'app "Google Home" per raggruppare diffusori quando si effettua lo streaming di musica online verso altri diffusori compatibili.

3 Selezionare la musica desiderata sulla propria appabilitata per Chromecast.

Non tutti i servizi musicali sono disponibili in tutti i paesi/regioni. è necessaria registrazione/abbonamento. Possono essere addebitati deiosti. Servizi soggetti a modifiche.Per informazioni,visitare il site web dei singoli servizi musicali.

Streaming di file musicali su dispositivi di rete

È possibile effettuare lo streaming di file musicali dal dispositivo sulla propria rete a但这a unità usando l'applicituita "Panasonic Music Control".

Operazioni preliminari

• Completare le impostazioni di rete. ( 26)

• Collegare i seguenti dispositivi alla stessa rete di但这a unità.

• Dispositivo con installata l'app "Panasonic Music Control"
  Dispositivo contente sorgente musicale

1 Scaricare l'app gratuite "Panasonic Music Control" sul proprio smartphone/tablet.

Panasonic

Android:GooglePlay

ios:AppStore

2 Avviare l'app "Panasonic Music Control".

Utilizzare sempre l'ultima versione dell'app.

3 Selezionare esta unità come diffusore di output.

4 Selezionare una sorgente musicae.

5 Selezionare un file musicale.

■ Miglioramento dell'audio

Quando si usa l'app gratuite "Panasonic Music Control", è possible usare le seguenti funzioni audiotramite le impostazioni dell'app.

• Equalizzatore
  D.Bass (effetto bassi potente)

• Quando si usa esta funzione per la riproduzione della musica, si accende la spia del selettore di modalità di "Panasonic Music Control" (
• Quando si riproduce musica dal server DLNA (PC con installato Windows 7 o più recente, smartphone, dispositivo Network Attached Storage (NAS), ecc.), aggiungere i contentuti e la cartella alle librerie di Windows Media Player, dello smartphone, o del dispositivo NAS, ecc.
• La playlist di Windows Media Player è in grado di riproduire solo i contentuti presenti negli archivi.
• Riguardo al fornato supportato,fare riferimento a "Fornato audio supportato (Panasonic Music Control)" ( 35)
• A seconda dei contenuti e dell'apparecchio collegato, potrebbe non essere possibile una corretta riproduzione.

Il funzionamento e le voci visualizzate sullo schermo, ecc. dell'app "Panasonic Music Control" sono soggette a modifica. Per le informazioni più recenti, visitare http://panasonic.jp/support/global/cs/music/app/

(II sito è solo in inglse.)

Utilizzo della funzione Bluetooth®

Usando il collegamento Bluetooth®, è possibile ascoltare il suono trasmesso dal dispositorio audio Bluetooth® in modalità wireless.

• Consultare le istruzioni per l'uso del dispositivo Bluetooth® per ulteriori istruzioni su come collegare un dispositivo Bluetooth®.

Connessione tramite il menu Bluetooth®

Operazioni preliminari

• Completare le impostazioni di rete. ( 26)
• Attivare la funzionalità Bluetooth® del dispositivo e posizionare il disposativo vicino a但这a unità.
• Accertarsi che l'unità sua accesa.

Abbinamento con dispositivi Bluetooth®

1 Sfiorare [ ]

Se l'indicatore del selettore Bluetooth lampeggia veloc, andare al passaggio 3.

2 Per entrare nella modalità di abbinamento, tenere premuto [per almeno 2 secondi.

L'indicatore del selettore Bluetooth lampeggia veloc.

3 Selezionare esta unità dal menu del dispositivo Bluetooth®.

• Il MAC address (stringa alfanumerica univoca per ciascuna unità) potrebbe essere visualizzato prima che venga visualizzataQLsta unità.
  L'indicatore del selettore Bluetoothi accende e il dispositivo è collegato a但这a unità.

4 Avviare la riproduzione sul dispositivo Bluetooth®.

Concessione di un dispositivo Bluetooth® abbinato

1 Sfiorare [ ]

L'indicatore del selettore Bluetooth lampeggia lentamente.
- Se si accende l'indicatore del selettore Bluetooth®, un dispositivo Bluetooth® ègia connesso a但这a unità. Disconnetterlo. (→ 31)

2 Selezionare esta unità dal menu del dispositivo Bluetooth®.

L'indicatore del selettore Bluetoothi accende e il disposativo è collegato a但这a unità.

3 Avviare la riproduzione sul dispositivo Bluetooth®.

• L'unità verrà visualizzata come "Panasonic GA10-□□□" se il nome del dispositiivo non è impostato. ("□" sta per un carattere specifico per ciascun set.)
• Se il nome del diffusore viene modificativo usingo l'app "Panasonic Music Control" o durante le impostazioni della Rete,anche il nome del diffusore per Bluetooth® verrà modificativo.
  Se viene richiesta una passkey, immettere "0000".
• É possible registrar sono a 8 dispositivi aquesta unità. Se viene registrar un 9^ dispositivo, il disposativo non utilizzato da più tempo viene sostituito.
• Questa unità pou essere collegata con un solo disposativo alla volta.
• Questa unità passera automaticamente al selettore Bluetooth® una volta che si collège ad un dispositivo Bluetooth®.
• Quando come sorgente è selezionato Bluetooth但这a unità tenterà di connettersi automaticamente all'ultimo dispositivo Bluetooth® connesso. Se il tentativo di connessione non riesce, tentare nuovamente di stabilire una connessione.
  Assistente Google funzione per operazioni base di riproduzione come regolazione del volume o disattivazione audio. ( 27)

Disconnaissance di un dispositivo Bluetooth®

Tenere premuto [per almeno 2 secondi per scollegarlo.

Modalità collegamento Bluetooth®

È possibile modificare la modalità di collegamento in modo da dare priorità alla qualità della connessione o alla qualità dell'audio.

Operazioni preliminari

• Accertarsi che l'unità sua accesa.
• Sfiorare
• Se è già connesso un dispositivo Bluetooth disconnetterlo.

Modificare I'impostazione tramite l'app "Panasonic Music Control". ( 28)

Mode 1: Priorità alla qualità della connessione
Mode 2: Priorità alla qualità audio

• Selezionare Mode 1 se il suono si interrompe.
• Quando si accede a contentuti video con esta funzione, il video e l'audio potrebbero non essere sincronizzati. In quello caso, selezionare Mode 1.
  L'impostazione predefinita e Mode 2.

Ingresso AUX

Tramite esta unità è possible ascoltare musica da un dispositivo esterno.

Operazioni preliminari

• Collegare un dispositivo esterno. ( 25)
• Per ulteriori informazioni, vindere le istruzioni per l'uso del disposativo.

1 Sfiorare [AUX].

L'indicatore del selettore AUX si accende.

2 Avviare la riproduzione sul dispositorio connesso.

Per selezionare il livello dell'audio in ingresso per il dispositivo esterno

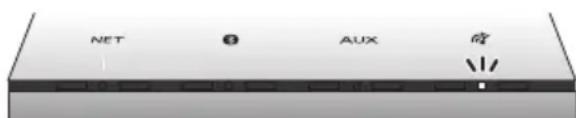

1 In modalità AUX, tenere premuto [AUX] e [ ]per almeno 4 secondi.

L'indicatore del selettore alla il livello di ingressso attuale.

L'indicatore selettore Rete lampeggia Livello normale

L'indicatore di selettore modalità "Panasonic Music Control" ( ) tampeggia. Livello alto

2 S f i o r a r e [ - VOLUME normale) o [VOLUME +](livello alto) per modificare il livello di ingresso.

L'impostazione predefinita è livello alto.
- Abbassare il volume del dispositivo esterno per ridurre il segnale in ingressso. Un livello eccessivo del segnale in ingressso distorce il suono.
- Quando si accede a contentuti video con esta funzione, il video e l'audio potrebbero non essere sincronizzati.
Assistente Google funzione per operazioni base di riproduzione come regolazione del volume o disattivazione audio. ( 27)

Altri

Modalità Riduzione luminosità

É possibile ridurre la luminosità degli indicatori.

Tenere premuto [NET] e [ ] per più di 4 secondi.

• La luminosità di tutti gli indicatori si ridurra.

• Per disattivare la modalità riduzione luminosità, ripetere l'operazione precedente.
• L'impostazione viene mantenuta sino a che viene modificata nuovamente.
  L'impostazione predefinita è disattivata.

Aggiornamenti del firmware

È possibile che occasionallymente Panasonic rilasci degli aggiornamenti del firmware per questa unità, che sono offrire funzioni aggiuntive o migliorare il modo in cui una funzione opera. Tali aggiornamenti sono disponibili Gratisamente.

NON SCOLLEGARE I'adattatore CA e il cavo di alimentazione CA durante I'aggiornamento.

• Durante il processo di aggiornamento ( 24) non è possibile effettuare nessuna operazione e non è possibile utilizzato Assistente Google.

Aggiornamenti automatici

Quando è disponibile un nuovo aggiornamento,但这a unità aggiornerà automaticamente il firmware dopo mezzanotte se in quel momento l'unità non viene utilizzata (questo avviene solo quando l'unità è accesa).

• Collegare esta unità alla rete. (→ 26)
• Accertarsi che la rete sia collegata a Internet.
• Accertarsi che l'unità sua accesa.

Aggiornamenti manuali

Operazioni preliminari

• Collegare esta unità e lo smartphone/tablet alla rete. ( 26)

• Accertarsi che la rete sia collegata a Internet.

• Accertarsi che l'applicituta "Panasonic Music Control" sia giornata sul proprio smartphone/ tablet.
• Accertarsi che l'unità sua accesa.

1 Avviare l'app "Panasonic Music Control".

Utilizzare sempre l'ultima versione dell'app.

2 Selezionare esta unità nelle impostazioni diffusore.

• Se è disponibile un aggiornamento, apparirà una notifica sul nome di但这a unità.

3Seguireleistruzioni sullo schermo.

• Seiene rilevato un aggiornamento durante il setup di rete, l'aggiornamento verrà effettuato all'interno del setup di rete. (→ 26)
• Quando sicollege il cavo di alimentazione CA alla presa di rete CA ( 25) , o quando si accende l'unità, se è disponibile un nuovo aggiornamento, quello verrà effettuato.
• Se viene rilevato un aggiornamento critico quando l'unità è in uso, verrà data priorità all'aggiornamento.
• L'aggiornamento richiedera diversi minuti. Con alcuni tipi di connessione è possibile che la durata sia magiore, o che l'operazione non venga eseguita correttamente.

Potenza del segnale Wi-Fi

È possibile verificare la potenza del segnale Wi-Fi nel punto in cui si trova l'unità.

Operazioni preliminari

• Collegare esta unità alla rete. (→ 26)

Tenere premuto [NET] e [AUX] per almeno 4 secondi.

Gli indicatori di stato ( 23) si accenderanno e mostreranno la potenza.

Livello 0 (nessun segnale)

Livello 1 (debole)

Livello 2 (medio)

Livello 3 (forte)

• La potenza del segnale consigliata è 3. Se l'indicazione è 2 o 1, provare a cancellare la posizione o l'inclinazione del router wireless o di但这a unità e vedere se la connessione migliorara.
• Se il livello della potenza è 0, l'unità non è in grado di stabilire una connessione con il router wireless.

Risoluzione dei problemi

Prima di richiedere assistenza, effettuare le seguenti verifiche. Se il problema persistsente, consultare il rivenditore per ulteriori istruzioni.

Il firmware installato è quello più recente?
Panasonic migliorara costamente il firmware dell'unità per garantire ai proprianti clienti le technologie più recenti. (→ 32)

Per ulteriore aiuto, supporto e consigli dedicati al proprio prodotto, visitare http://panasonic.jp/support/global/cs.audio/ (Il sotto è solo in inglese.)

Generale

Ripristinare tutte le impostazioni predefinite in fabbrica

Questo resetterà l'intero contentuto della memoria e le impostazioni di rete.

① Accendere esta unità.
② Tenere premuto [ ]e [ /11] per almeno 4 secondi.

• Tutti gli indicatori di stato si accendono in arancione, uno ad uno da sinistra a destra. Quindi gli indicatori selettore (bianco) iniziano a scorrere.
  ③ Verificare che il selettore Rete lampeggi lentamente.

Si avverte un ronzio durante la riproduzione.

• Se un cavo di alimentazione CA o luci fluorescenti si trovano vicino al cavo di alimentazione CA dell'unità, tenere le altre apparecchiature e i relativi cavi lontane dal cavo di alimentazione CA dell'unità.

Il suono risulta distorto quando si usa il terminale AUX IN.

• Se il livello del segnale in ingresso è elevato, il suono risulterà distorto. Per ridurre il livello del segnale in ingresso, abbassare il volume del dispositivo collegato o impostare il livello audio su normale. (→ 31)

Bluetooth®

Non è possible effettuare la connessione.

• Verificare la stato del dispositivo Bluetooth®.
• Accertarsi che il setup di rete sia completato. ( 26)

Non si riesce ad ottener il collegamento con il dispositivo.

• L'abbinamento del dispositivo non è riuscito o la registrazione è stata sostituita. Ritentare l'abbinamento del dispositivo. (→30)
• Questa unità potrebbe essere connessa ad un dispositivo diverso. Scollegare l'alto dispositivo e provare nuovamente ad abbinare il dispositivo.
• Se nella modalità di collegamento è selezionato Mode 2, selezionare Mode 1 usando l'app "Panasonic Music Control". (→ 31)
  Se il problema persistsente, spegnere e riaccendere l'unità, quindi riprovare.

Il disposativo è collegato ma non è possibile ascoltare l'audio attraverso l'unità.

• Per alcuni dispositivi Bluetooth®, è necessario impostare l'output audio manualmente su questa unità. Per maggiori informazioni leggere le istruzioni per l'uso del dispositivo.

L'audio si interrompe.

• Il dispositivo è fuori dal range di comunicazione di 10 m. Avvicinare il dispositivo Bluetooth® all'unità.
• Eliminare eventuali interferenze tra questa unità e il dispositorio.
• Altri dispositivi che usano la banda di frequenza di 2,4 GHz come router wireless, microonde, Telefoni cordless, ecc. generano interferenze. Avvincare il dispositivo Bluetooth a但这a unità e allontanarlo dagli altri dispositivi.
• Selezionare Mode 1 per una communicatesione stabile, usando l'app "Panasonic Music Control". (→31)

Aggiornamenti del firmware

I seguenti indicatori di stato continuano ad illuminarsi in arancione.

Si è verificato un erre. Scollegare il cavo di alimentazione CA alla presa di rete, ricollegarlo alla presa di rete dopo circa 30 secondi. L'unità tenterà nuovamente di aggiornarsi.

Rete

Non è possibile collegarsi alla rete.

• Accertarsi che la funzione multicast sul router wireless sia abilitata.
• La sicurezza Wi-Fi dell'unità non supporta WPA2-Enterprise. Per informazioni sulla sicurezza supportata dal router e su come modificare le impostazioni, consultare le istruzioni per l'uso del router o contattare il proprio provider Internet.

Impossibile selezionare questa unità come diffusori di output.

• Accertarsi che i dispositivi siano collegati alla stessa rete a cui è collegata但这a unità.
• Collegare nuovamente i dispositivi alla rete.
• Spegnere e riaccendere il router wireless.

La riproduzione non si avvia.

L'audio si interrompe.

• Se si utilizes la banda 2,4 GHz sul router wireless, contemporaneously ad altri dispositivi che operano a 2,4 GHz, come microonde, Telefoni, ecc., è possibile che la connessione si interrompa. Aumentare la distanza tra但这a unità e i dispositivi in questione.
• Se il proprio router wireless supporta la banda 5 GHz, tentare di usare la banda 5 GHz. Per cancellare la banda 5 GHz, effettuare nuovamente le impostazioni di rete per selezionare il nome della propria rete per la banda 5 GHz.
  Non posizionare esta unità all'interno di un armadietto in metallo, perché potrebbe bloccare il segnale Wi-Fi.
• Posizionequestaunita piu vicino al router wireless.
• Se diversi dispositivi wireless usano la stessa rete contemporaneamente a但这a unità, provare a spegnere gli altri dispositivi o a ridurre il loro utilizzo della rete.
  Riconnettere i dispositivi alla rete.
• Spegnere e riaccendere il router wireless.

Indicazioni di erre

Gli indicatori di stato ( 23) mostrano una delle seguenti sequenze di lampeggio in arancione.

• Si è verificato un problema con但这a unità. Scollegare il cavo di alimentazione CA alla presa di rete, ricollegarlo alla presa di rete dopo circa 30 secondi. Se il problema persiste, scollegare il cavo di alimentazione CA e contattare il proprio rivenditore.

Dati tecnici

GENERALI

Adattatore CA Ingresso CA da 100 V a 240 V, 50/60 Hz Uscita CC 19,5 V, 3,34 A

Unità principale Alimentazione CC 19,5 V, 3,34 A (Terminale CC IN) Consumo di corrente 11 W Consumo di corrente in standby Circa 0,5 W

Dimensioni (L×A×P)
	100 mm×284 mm×100 mm
Peso	Circa 1,7 kg
Temperatura di esercizio	da 0 °C a +40 °C
Umidità di esercizio	da 35% a 80% di umidità relativa (senza condensa)

■ AMPLIFICATORE

Potenza di uscita RMS Canale anteriore (entrambi i canali pilotati) 20 W per canale (8 Ω), 1 kHz, 10 % THD
Potenza RMS totale	40 W

SISTEMA ALTOPARLANTI

Altoparlanti
Woofer	8 cm tipo a cono×1
Tweeter	2 cm tipo a cupola×2

TERMINALE

AUX IN Stereo, spinotto da 3,5 mm

Bluetooth

Versione Bluetooth® Ver.4.2

Classe Classe 2

Profili supportati A2DP, AVRCP

Banda di frequenza Banda FH-SS 2,4 GHz

Distanza operativa 10 mswana ostacoli

Codec supportato AAC, SBC

Frequenza operativa Da 2402 a 2480 MHz

Potenza massima (EIRP) 4 dBm

Wi-Fi

Wi-Fi
Standard WLAN	IEEE802.11ac/a/b/g/n
Sicurezza	WPATM/WPA2TM
Frequenza operativa, Potenza massima (EIRP)
Da 2412 MHz a 2472 MHz, 19 dBm
Da 5180 MHz a 5320 MHz, 19 dBm
Da 5500 MHz a 5700 MHz, 19 dBm

Formato audio supportato (Panasonic Music Control) MP3
Frequenza di campionamento	32/44,1/48 kHz
Dimensione parola audio	16 bit
Numero canali	2 canali
Bit rate	32-320 kbps

AAC
Frequenza di campionamento	32/44,1/48/88,2/96 kHz
Dimensione parola audio	16 bit
Numero canali	2 canali
Bit rate	8-320 kbps

FLAC®/WAV/AIFF/ALAC
Frequenza di campionamento
	32/44,1/48/88,2/96/176,4/192 kHz
Dimensione parola audio	16/24 bit
Numero canali	2 canali

• Dati tecnici soggetti a modifiche senza preavviso.
  Il peso e le dimensioni sono indicativi.
• La distorsione armonica totale viene misurata con un analizzatore digitale di spettro.

I file in formato FLAC non compresso potrebbero non funzionare correttamente.

Informazioni su Bluetooth®

Panasonic non è responsable per la responsabilità di dati e/o informazioni durante una trasmissione wireless.

Banda di frequenza utilizzata

Questo problema usa la banda di frequenza 2,4 GHz.

■ Certificazione del disposativo

• Questoistema rispetta le limitazioni di frequenza e ha ottenuto la certificazione in base alla normativa sulle radiofrequenze; non è quindi necessaria una concessione per l'uso di reti wireless.
  In alcuni paesi la legge punisce le seguenti azioni:
• Disassemblaggio o modifica del sistema.
  Rimozione delleindicazioni dellespecifiche.

■ Restrizioni d'uso

• Non si garantisce la trasmissione wireless e/o l'utilizzo con tutti i dispositivi provvisti di Tecnologia Bluetooth®.
• Tutti i dispositivi devono rispetto gli standardi Bluetooth SIG, Inc.
• A seconda delle specifiche e delle impostazioni di un dispositivo, quello potrebbe non essere in grado di collegarsi o alcune operazioni potrebbero essere diverse.
• QuestoSYSTEMA supporta le caratteristiche di sicurezza di Bluetooth®, ma a seconda dell'ambiente operativo e/o delle impostazioni,但这a sicurezza potrebbe non essere sufficiente. Trasmettere dati a questo systemain modalità wireless con cautela.
• L'unità non è in grado di trasmettere dati ad un dispositivo Bluetooth®.

- Range di utilizzato

Usare quello dispositivo in un range massimo di 10m Il range cui diminuire a seconda dell'ambiente, di ostacoli o di interferenze.

Interferenza da altri dispositivi

• Questoistema potrebbe non funzionare correttamente e potrebbero verificarsi problemi come rumore e interruzioni dell'audio a causa dell'interferenza delle onde radio, se questo sistema è posizionato troppo vicino ad altri dispositivi Bluetooth® o a dispositivi che usano la banda 2,4 GHz.
• Questoistema potrebbe non funzionare correttamente se onde radio trasmesse da una stazione vicina sono troppo forti.

Uso previsto

• Questo sistema è predisporto per un normale impiego di tipo generale.
• Non usare quello sistema vicino ad un impianto o in un ambiente soggetti a interferenza in radiofrequenza (ad esempio: aeroporti, ospedali, laboratori, ecc).

Cura dell'unità

Rimuovere il cavo di alimentazione CA dall'adattatore CA prima della manutenzione.

Pulire esta unità con un panno asciutto e morbido.

• Non utilizzato mai alcol, solventi per vernici o benzina per pulire questa unità.
• Prima di utilizzato panni chimici, leggere con attenzione le relative istruzioni.

■ Quando si smaltisce o si cede l'unità

L'unità può mantenere memorizzate al proprio interno le impostazioni relative all'utente. Se si smaltisce o si cede questa unità, seguire la procedura indica per ripristinare le impostazioni di fabbrica, cancellando le impostazioni effettuate dall'utente. (→ 33, "Ripristinare tutte le impostazioni predefinite in fabbrica")

License

Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di propietà di Bluetooth SIG, Inc. e qualsiasi utilizzato di tali marchi da parte di Panasonic Corporation è concesso in licenza. Altri marchi e nomi di marchi sono di propietà dei rispetti proprietari.

Google, Google Home, Google Play, Android, Chromecast incorporeato ed altri marchi e logo correlati sono marchi di Google Inc.

App Store è un marchio di servizio di Apple Inc., registrarato in USA e in altri paesi.

WiFi® CERTIFIED Il Logo Wi-Fi CERTIFIED™ è un marchio di certificazione di Wi-Fi Alliance®. "Wi-Fi®" è un marchio registrato di Wi-Fi Alliance®. "WPA™" e "WPA2TM" sono marchi di Wi-Fi Alliance®.

DLNA, the DLNA Logo and DLNA CERTIFIED are trademarks, service marks, or certification marks of the Digital Living Network Alliance.

Windows è un marchio o un marchio registrato della Microsoft Corporation negli Stati Uniti e in altri paesi.

Gli altri nomi di sistemi o prodotti menzionati nelle presenti istruzioni sono generalmente marchi registrati o marchi depositati dei produttori che hanno sviluppato detti sistemi o prodotti.

FLAC Decoder

Smaltimento di vecchie apparecchiature

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo symbolo sui prodotti, sull'imballaggio e/o sulle

documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riclaggio di vecchi prodotti vi invitiamo a portarli negli apposti punti di raccolta secondo la legislazione vigente nel vosto paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Muchisimasgraciasporhaberadquiridoesteaparato.
