MANUALE UTENTE BWG2352U BH FITNESS

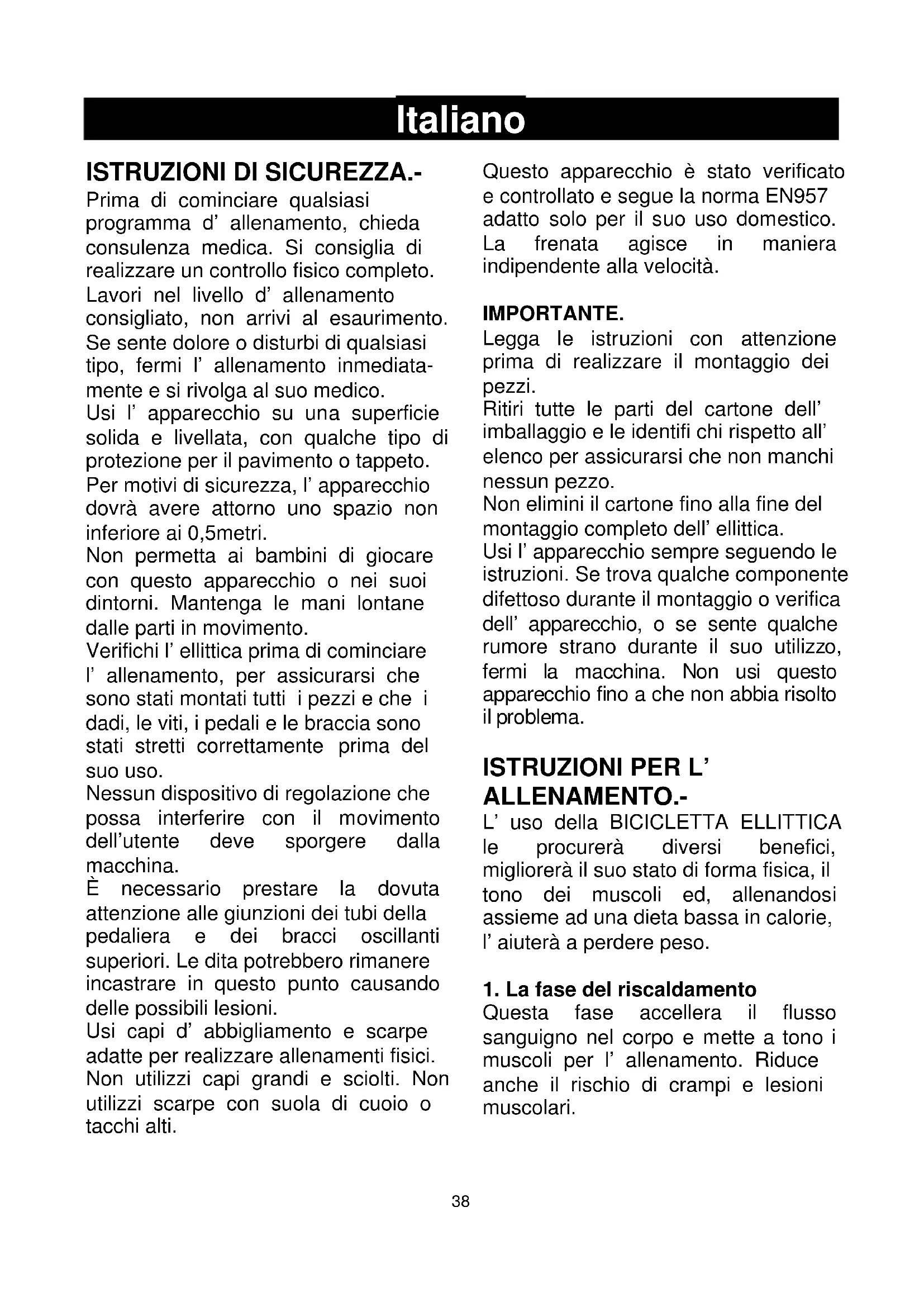

Prima di cominciare qualiasi programma d'allenamento, chieda consulenza medica. Si consiglia di realizzare un controllo fisico complete. Lavori nel livello d'allenamento consigliato, non arrivì al esaurimento. Se sente dolore o disturbi di qualiasi tipo, fermi l'allenamento inmediamente e si rivolga al suo medico.

Usi I' apparecchio su una superficie solida e livellata, con quale tipo di protezione per il pavimento o tappeto. Per motivi di sicurezza, I' apparecchio dovrà avere attorno uno spazio non inferiore ai 0,5metri.

Non permetta ai bambini di giocare con quello appearecchio o nei suo dintorni. Mantenga le mani lontane delle parti in movimento.

Verificchi I'ellittica prima di cominciare I'allenamento, per assicurarsi che sono stati montati tutti i pezzi e che i dadi, le viti, i pedali e le braccia sono stati stretti correttamente prima del suo uso.

Nessun dispositivo di regolazione che possa interferire con il movimento dell'utente deve sporgere alla macchina.

E necessario prestare la dovuta attenzione alle giunzioni dei tubi della pedaliera e dei bracci oscillanti superiori. Le dita potrebbero rinanere incastrare in quello punto causando delle possibili lesioni.

Usi capi d'abbigliamento e scarpe adatte per realizzare allenamenti fisici. Non utilizzi capi grande e sciolti. Non utilizzi scarpe con suola di cuoio o tacchi alto.

Questo appearecchio è stato verificato e controllato e segue la norma EN957 adatto solo per il suo uso domestico. La frenata agisce in maniera indipendente alla velocità.

IMPORTANT.

Legga le istruzioni conattenione prima di realizare il montaggio dei pezzi.

Ritiri tutte le parti del cartone dell'imballaggio e le identifi chi rispetto all'elenco per assicurarsi che non manchi nessun pezzo.

Non elimini il cartone fino alla fine del montaggio completo dell'ellittica.

Usi l'apparecchio sempre seguendo le istruzioni. Se trova quale componente difettoso durante il montaggio o verifica dell'apparecchio, o se sente quale rumore strano durante il suo utilizzo, fermi la macchina. Non usi quello apparecchio fino a che non abbia risolto il problema.

ISTRUZIONI PER L'

ALLENAMENTO.-

L'uso della BICICLETTA ELLITTICA le procurera diversi benefici, migliorera il suo stato di forma fisica, il tono dei muscoli ed, allenandosiassieme ad una dieta Bassa in calorie, I'auiera a perdere peso.

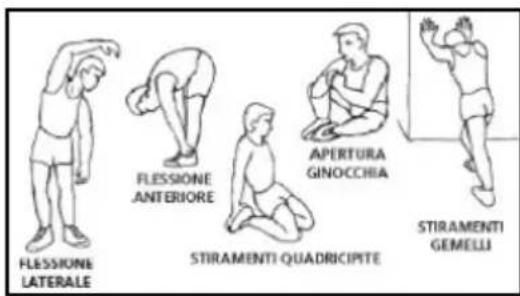

1. La fase del riscaldamento

Questa fase accellera il flusso sanguigno nel corpo e mette a tono i muscoli per l'allenamento. Riduce anche il rischio di crampi e lesioni muscolari.

È consigliabile realizzare alcuni esercizi di stiramento e riscaldamento, como vieneindicato più avanti. Realizzigni stiramento più o meno durante 30 secondi, non sforzi i muscoli. Se sente dolore, si FERMI.

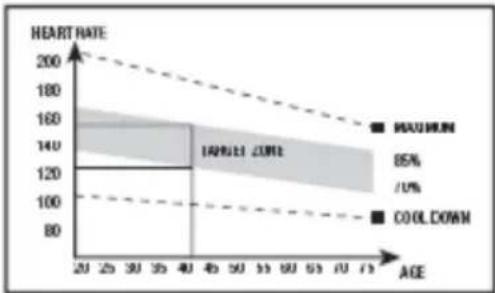

2. La fase dell'allenamento

In questa fase si realizza lo sforzo più importante. Dopo l'allenamento regolare, i muscoli delle gambe;aumineranno la sua flessibilità. E molto importante Maintainere un ritmo constante. Il ritmo dell'allenamento sare alla sufficienza per fare in modo che augmentino le pulsazioni fino alla zona obiettivo che si在哪 seguente grafico.

Questa fase dovrebbe durare un minimo di 12 minutianche se alla maggior parte delle gente si consiglia di cominciare con periodi di 10-15 minuti.

3. La fase di rilassamento.

Questa fase permette il rilassamento delsystemacardiovascolare emuscolare. Si trattadiuna ripetizionedella fase di riscaldamento,per esempio, riducendo il ritmo e continuando più o

meno durante 5 minuti. Ripeta I'allenamento di stiramento e ricordi di non sforzare troppo i muscoli.

Con il passare dei giorni,avrà bisogno di un allenamento più prolongato e di maggior intensità. É consigliabile allenarsi un minimo di tre giorni a settimana, in giorni alterni.

Tonificazione muscolare

Per tonificare i muscoli durante l'allenamento dovrà scegliere una resistenza alta. Questo significica una tensione maggiore sulla muscolatura delle gambe e forse dovrà ridurre il tempo dell'allenamento. Se desideraanche migliorare il suo stato di forma fisica dovràambiare il suo programma d'allenamento. Realizzi il programma di riscaldamento e rilassamento abituali, pero quando sia vicina alla fine della fase d'allenamento, aumento la resistenza per sottomettere le sue gambe ad uno sforzo maggiore. Dovrà ridurre la velocità per mantenere il ritmo cardiaco nella zona obiettivo.

Perdita di peso

In questo caso, il fattore importante è lo sforzo realizzato. Quanto più intenso e più prolongato è il programma d'allenamento, maggioresara la quantità di calorie bruciate. In effetti, il lavoro è lo stesso di quello realizzato per migliorare la condizione fisica, perché l'obiettivo è diverso.

INDICAZIONI GENERALI.-

Legga conattenzione leistruzioni diquesto manuale. Questo le fornisceindicazioni importanti sul montaggio, sicurezza edutilizzo della macchina.1 Questo appearecchio è stato disegnare per il suo utilizzo in casa. Il peso dell'utente non debe andre othere i 120kg

2 Mantenga le mani lontane delle parti mobili dell'apparecchio.
3 I genitori ed altre persone responsabili dei bambini devono tenereconto della natura curiosa di questi che li può portare a situazioni e condotte che possono risultare pericolose. Questo apparecchio non si deve utilizzato in nessun caso come un giocattolo.
4 É responsabilità del propietario I'assicurarsi che tutti gli utenti della macchina siano adatti ed informati sudette le precauzioni necessarie da prendere.
5 Il suo appearecchio solo cui èssere utilizzato da una persona allo stesso tempo.
6 Usi capi d'abbigliamento e scarpe adatti. Si allacci i cordoni correttamente.

1. ISTRUZIONI DI MONTAGGIO.-

Togliere l'unità alla cassa e verificare che ci siano tutti i pezzi.

Si raccomanda l'aiuto di una seconda persona per la realizzazione di questo montaggio Fig.1.

(1) Monitor.
(7L) Braccio superiore sinistro.
(7R) Braccio superiore destro
(7L) Braccio sinistro.
(7R) Braccio destro
(21) Tubo remo
(22) Coperchio decorativo inferiore del remo.
(45) Pedale piede sinistro.
(45) Pedale piede destro.
(47L) Appoggipiede Sinistro.
(47R)Appoggipiede Destro.
(51) Coperchio posteriore abbellente piede sinistro.
(51) Coperchio posteriore abbellente piede destro.

(54) Coperchio posteriore.
(66) Tubo cavalletto posteriore cont tasselli regolabili.
(101) Corpo principale
(105) Tubo cavalletto anteriore con ruote.
(112) Tubo manubrio
(142R) Coperchio decorativo inferiore, destro (R) delle cerniere dei bastoni.
(142L) Coperchio decorativo inferiore, sinistro (L) delle cerniere dei bastoni.
(8L) Coperchi di chiusura asse giro bastoni (L).
(8R) Coperchi di chiusura asse giro bastoni (R).
(18F) Monitor copertina
(18B) Monitor coperchio posteriore
(116)Trasformaotre

Fig.2 - .

(9) Viti M8x20.
(10) Rondella piatta 8.
(13) Rondella elastica 8.
(14) viti M8x20.
(43) M10 Dado
(44) Rondella 10
(46)Vite M10x78
(48)Vite M6x55
(52) Rondella
(67)Vite
(89) Rondella elastica 6
(90) Maniglia
(91) Rondella 6
Chiave allen (a brucola) di 5 mm.
Chiave mista.

2. COLLOCAZIONE DEI TUBI DEL CAVALLETTO.-

Avvicinare il tubo del cavalletto anteriore con ruote (105) al corpo centrale (101), regolando le ruote in avanti rispetto all'unità, Fig.3.

Inserire le viti (67), collocare le rondelle (13) e le rondelle ondulate (10) e mediante l'ausilio di una chiave Allen di 5mm stringere fortemente.

Prendere il tubo del cavalletto posteriore (66) con dei tasselli di regolazione Fig.4 ed inseire le viti (67) collocate le rondelle a molla (13) e le rondelle ondulate (10), e stringere fortemente.

Prendere il tubo remo (21) ed introdurre la carenatura decorativa inferiore del remo (22) in direzione della freccia Fig.5.

4. MONTAGGIO DEL TUBOREMO.-

Una volta che si è inserto nel tubo remo il coperchio decorativo. Allentare la parte inferiore del tubo remo (21) le viti (9), con le rondelle (13) e (10).

Avvicinare il tubo remo (21) verso il tubo uscente del corpo principale (101) Fig.6. Unisca il connettore (19) che fuoriesced dal tubo remo (21), con il connettore (102) che fuoriesce dal tubo del corpo centrale (48), Fig.6.

Introduca il tubo remo (21) nella parte che fluoriesce dal tubo centrale (101), nella direzione della freccia, Fig.6, facendo attenzione a non agganciare i cavi.

Inserire le viti (9), con le rondelle (13) e (10) allentate anteriormente nel tubo remo, Fig.6 e stringere fortemente.

Abbassare il coperchio decorativo (22) del tubo remo (21) fino al tubo base del corpo centrale (101), Fig.6.

Inserire le coperchio posteriore (54)

Introduire l'asse giro dei bracci (108) per i terminali del tubo trasversale del tubo remo (21), Fig.7 e lasciatelo concentrato.

Inserire le rondelle separatrici (17) montandole secondo quando indica la Fig.7, introduire il braccio sinistro (15L) (segnato con la lettera L) nell'asse del giro braccia (108) Fig.7, in seguito montare il braccio destro (15R) (segnato con la lettera R) nell'altro estremo dell'asse del giro braccia, collocare negli estremi dell'asse le vini (14) e le rondelle piane (12-13) e con l'ausilio delle due chiavi a tubo conbinate (A) stringere fino in fondo.

6. MONTAGGIO DEI PIEDI.-

Prenda il pedale destro (45), Fig.8 (marchiato con la lettera R) e lo introduca nell'asse (73) della parte sinistra della macchina.

A continuazione prenda la rondella (13) (52) e la vite (14) ed avviti con forza. Collochi il coperchio posteriore abbellente del piede destro (51), Fig.8 e collochi la vite (85).

Prenda il pedale sinistro (45) Fig.8 (marchiato con la lettera L) e lo introduca nell'asse (73) della parte sinistra della macchina. A continuazione prenda la rondella (13) (52) e el vite (14) ed avviti con forza.

Collochi il coperchio posteriore abbellente del piede sinistro (51),

Fig.8 e collochi la vite (85).

7. MONTAGGIO DEI TUBI DEI PIEDI.-

Prendere il piede destro (45) e collocarlo nella "U" della parte inferiore del braccio destro (15R), Fig.9.

Inserire la vite (46) come indica la Fig.9 e prendere la rondella piana (44) ed il dato autobloccante (43) e stringere fino in fondo.

Prendere il piede sinistro (15L) e realizizzare lo stesso montaggio che si è realizizzato per il montaggio del piede destro.

8. MONTAGGIO DEI COPERCHI LATERALI DELL'ASSE DI GIRO DELLE BRACCIA CON I PIEDI.-

Successivamente collocate i coperchi decorativi (42R) e (42L) dei piedi con la parte inferire dei bastoni, sul lato destro Fig.10. Avvitare tra loro, con le viti (41). In seguito effettuare la stessa operazione con gli altri coperchi sul lato sinistro.

Prendere i connettori (2) dell'Hand-Grip che fuoriesce alla parte superiore del tubo remo (21) e insertirlo ai connettori (5) situati nella parte posteriore del braccio (7L) e (7R).

Prendere il braccio superiore sinistro (7L) (segnato con la lettera L).

Introduire il braccio nella linguetta del braccio inferiore sinistro (15L) facendo coincidere le lettere (L), Fig.11, collocare le viti (9) le rondelle (10) (13) e stringere. In seguito realizare lo stesso tipo di montaggio con il braccio superiore destro (7R).

10. MONTAGGIO DEI POGGIAPIEDI.-

In seguito allentare le viti (48) le rondelle piatte (89) (91) e la maniglia (90), regolare il poggiapiede destro (47R), segnato con la lettera R) sul piede destro (45) dell'unità, Fig.12, (la posizione sinistra e destra dell'unità è sempre in posizione pronta per eseguire un esercizio) prendere la maniglia (90), le rondelle (89) (91) ed le viti (48), svitati precedentamente e stringere fortemente.

Successivamente regolare il poggiapiede sinistro (47L segnato con la lettera L) sul piede sinistro (45), inseire la maniglia (90) le rondelle (89) (91) ed le viti (48), allentati precedente-mente e stringere fortemente.

11. MONTAGGIO DEL MONITOR ELETTRONICO.- MONTAGGIO CAVO DI RINVIO.

Prendere il cavo (19) che fuoriesce alla parte superiore del tubo di remo (21) Fig.13 e inserirlo al connettore dell'elettronico (1), come indica la Fig.13.

MONTAGGIO CAVO HAND-GRIP (SENSORI PER IL POLSO).

Prerendere i connettori (2) dell'Hand-Grip che fuoriesce alla parte superiore del tubo remo (21) e inserirlo ai connettori situati nella parte posteriori del monitor (1), come indica la Fig.13.

MONTAGGIO DEL MONITOR.-

Allentare le viti (20) Fig.13 della parte posteriore del monitor.

Successivamente collocate il monitor in direzione delle frece sulla lamiera del tubo remo (21) Fig.13. Mettere le viti (20) allentate precedentamente.

12. MONTAGGIO DEL MANUBRIO.-

Prendere il manubrio (112), allentare le viti (14), posizionare gli estremi del manubrio nella lamiera della parte superiore del tubo remo (21) Fig.14. Avvitare le viti (14) allentate precedentamente.

MONTAGGIO CAVO HAND-GRIP (SENSORI PER IL POLSO).

Prendere il coperchio (18B) (18F) (8R) (8L), posizionarli nel tubo remo (21) Fig.14 ed in seguito avvitarli con le viti (16) (110).

ATTENZIONE:

È molto importante stringere nuovamente tutte le viti che sono state utilizzate nel montaggio della macchina, dopo circa una settimana di uso della macchina, facendo ciò eviteremo dei strani rumori e possibili guasti.

COLLEGAMENTO ALLA RETE ELETTRICA.-

Introduca la spina d'aggancio (m) del trasformatore (116) nel punto di collegamento (k), del corpo centrale (101), (parte posteriori inferiore) e

colleghi il trasformatore di corrente alla rete elettrica da 230 V, Fig.17.

LIVELLAZIONE.-

Una volta collocato il suo appearecchio nel luogo definitivo per la realizzazione del suo allenamento, verificiche il suo assestamento sul suolo e la sua livellazione siano corretti. Questo si otterrà avvitando più o meno i piedi regolabili (69) come alla Fig.15.

SPOSTAMENTO ED IMMAGAZZINAGGIO.-

L'apparecchio è munito di ruote (104) che rendono più semplice il suo spostamento. Le ruote che si trovano nella parte anteriore del suo apparecchio, le faciliteranno la manovra di collocare il suo apparecchio nel luogo scelto, alzando leggeramente alla parte anteriore e spingendo, come在哪 la Fig.16. Conservi il suo apparecchio in un luogo secco con le minori variazioni di temperatura possibili.

Per qualsiasi domanda, non esitate a mettervi in contatto con il Servizio di Assistenza Tecnica, chiamando al Telefono di attenzione al cliente (consultare l'ultima).[2] della presente manuale).

BH SI RISERVA IL DIRITTO DI MODIFICARE LE SPECIFICHE DEI SUOI PRODOTTI SENZA AVVERTIMENTO PREVIO.

Nederlandss

Per ordinare pezzi di ricambio: Indicare il codice del pezzo e la quantità
