MANUALE UTENTE L238DPH V7

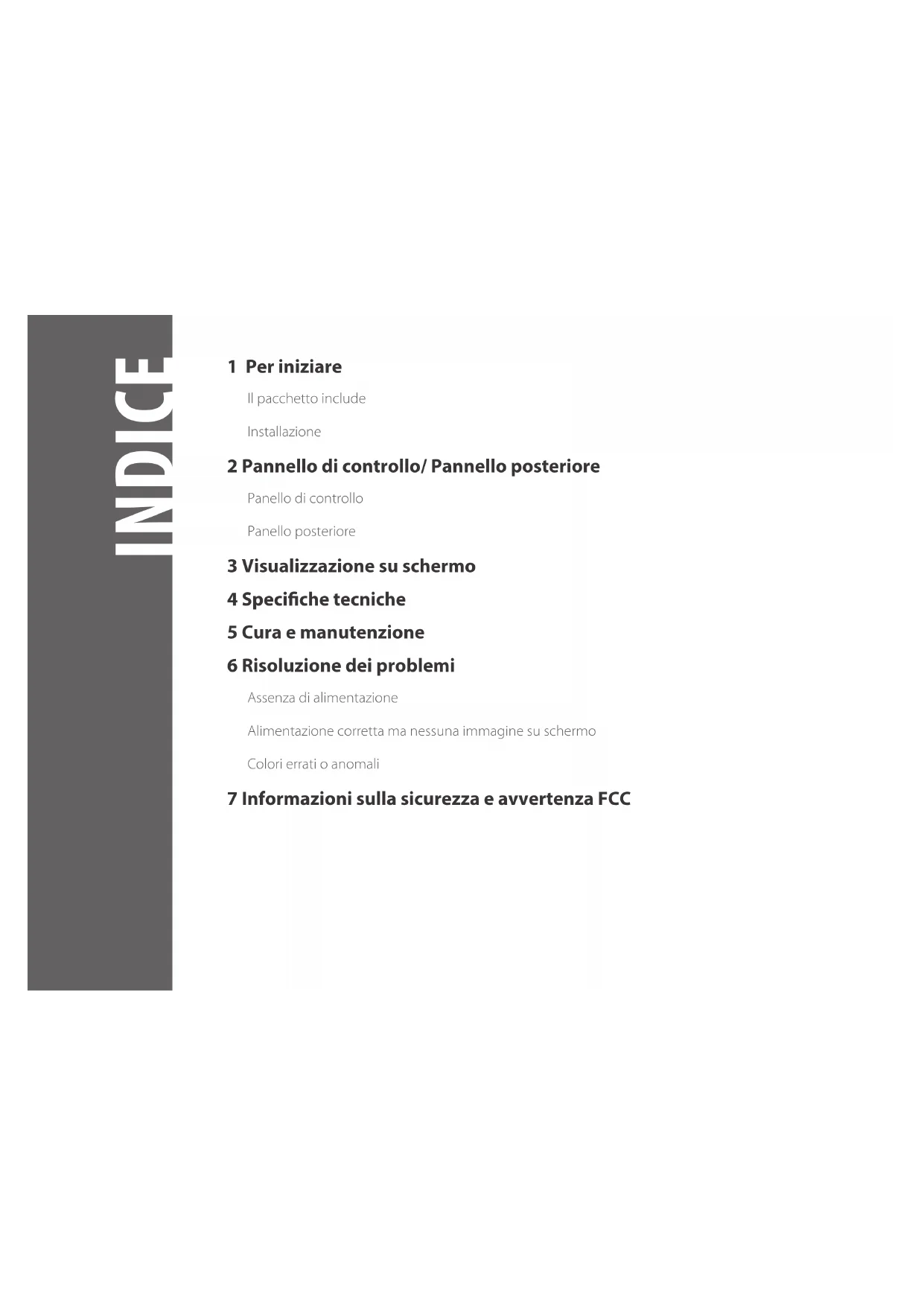

L238DPH Monitor LED da 23.8” Full HDINDICE 1 Per iniziare Il pacchetto include Installazione 2 Pannello di controllo/ Pannello posteriore Panello di controllo Panello posteriore 3 Visualizzazione su schermo 4 Speciche tecniche 5 Cura e manutenzione 6 Risoluzione dei problemi Assenza di alimentazione Alimentazione corretta ma nessuna immagine su schermo Colori errati o anomali 7 Informazioni sulla sicurezza e avvertenza FCC1 PER INIZIARE Il pacchetto include

• Cavo di alimentazione CA

• Guida di avvio rapido Cavo di alimentazione CA Cavo HDMI Supporto per cavoPER INIZIARE Installation

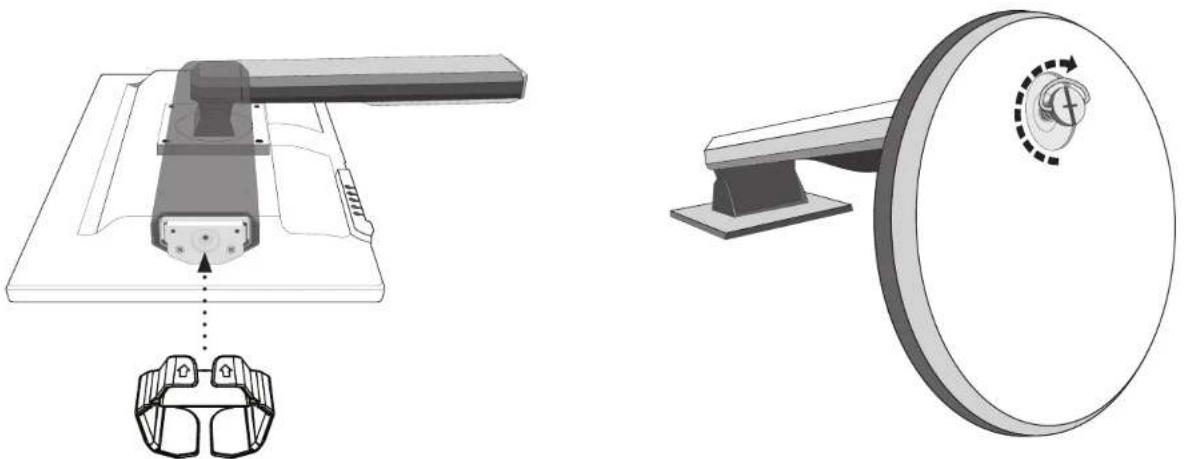

1. Far scorrere il supporto del cavo nell’alloggiamento 2. Collegare la base all’alloggiamento

3. Collegare il cavo video, Collegare il cavo di alimentazione, Collegare il cavo audio

4. Accendere il computer e il monitor

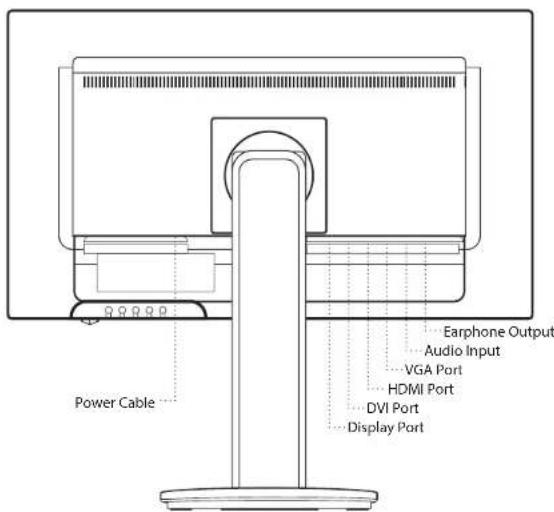

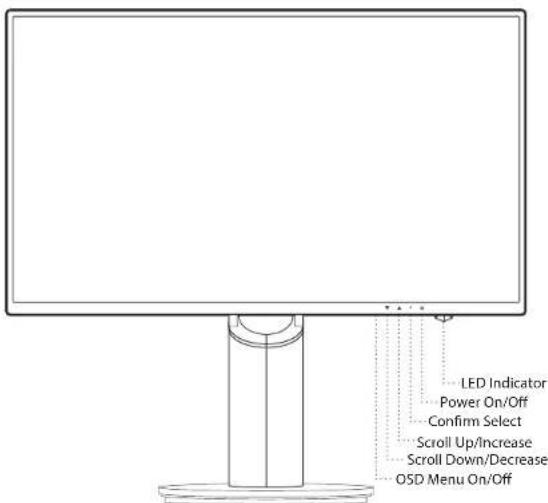

Panello di controllo Panello posteriore

Visualizza menu principale Esci dal menu OSD

Selezionare la modalità di regolazione manuale per le modalità VGA, DVI, HDMI, DisplayPort, Auto Nel menu OSD, selezionare la voce desiderata Fuori dal menu OSD viene inserito direttamente Contrast/Brightness Nel menu OSD, selezionare la voce desiderata Fuori dal menu OSD viene inserita direttamente la modalità Picture Richiamare sia Contrasto che Luminosità (fuori dal menu OSD) Blocco alimentazione (fuori dal menu OSD) Blocco OSD (fuori dal menu OSD) Utilizzo delle funzioni OSD (On Screen Display, visualizzazione su schermo)

1 + 2 + Menu principale Funzione di collegamento rapido dai pulsanti Auto Image Adjust Per regolare in maniera automatica Posizione orizzontale, Posizione verticale, Fase (ottimizzazione) e Orologio (dimensi- one orizzontale) dello schermo. Contrast/Brightness Per regolare manualmente le funzioni Contrast, Brightness, DCR, ECO e OD dell’immagine su schermo. Contrast: Per regolare il livello del bianco in primo piano dell’immagine sullo schermo. aumenta il contrasto, riduce il contrasto. Brightness: Per regolare la luminosità del video. aumenta la luminosità, riduce la luminosità. DCR: per regolare la distribuzione degli ingressi dei segnali visivi e creare un contrasto ottimizzato. Con funzione ECO attiva, la regolazi- one di luminosità ed ECO verrà disattivata. ECO: permette all’utente di modicare la modalità ECO. Con funzione ECO attiva, la regolazione di contrasto, luminosità e DCR verrà disattivata. OD: Permette all’utente di modicare la potenza della funzione over Drive. Migliora la qualità delle immagini in movimento.

Input Source Quando si preme Input Select, il segnale in ingresso cambia in VGA, DVI, HDMI, DisplayPort o Auto.

Audio Adjust Per regolare le funzioni audio. Volume: Per regolare il volume di uscita degli altoparlanti. Mute: Per attivare/disattivare l’audio. Audio Input: Con ingresso HDMI, indicare se la sorgente audio proviene da Line-In o HDMI. Con ingresso DisplayPort, indicare se la sorgente audio proviene da Line-In o DisplayPort.

Color Adjust Per selezionare il colore per aumentare la luminosità e la saturazione del colore tra Cool, Normal, Warm, User Color e modalità Picture. Cool: Aggiunge il blu all’immagine sullo schermo per un bianco più freddo. Normal: Aggiunge il rosso all’immagine sullo schermo per un bianco più caldo e un rosso più intenso. Warm: Aggiunge il verde all’immagine sullo schermo per scurire i colori. User colour: Regolazioni individuali di rosso (R), verde (G), blu (B).

1. Premere il pulsante 2 per selezionare il colore desiderato.

2. Premere il pulsante o per regolare il colore selezionato.

VISUALIZZAZIONE SU SCHERMOFunzione di collegamento rapido dai pulsanti Picture mode: Ore un ambiente di visualizzazione ottimale in base ai contenuti visualizzati. Contiene 5 preset selezionabili all’utente.

• Standard per gli ambienti delle nestre generali e per l’impostazione predenita del monitor.

• Game ottimizzato per l’ambiente di gioco su PC.

• Video ottimizzato per l’ambiente di lm e video.

• Landscape ottimizzato per la visualizzazione delle immagini di panorami esterni

• Text ottimizzato per la modica e la visualizzazione in un ambiente di elaborazione dei testi.

Information Per visualizzare le informazioni relative al segnale di ingresso corrente proveniente dalla scheda graca del computer. Nota: Consultare la guida per l’utente della scheda graca per ulteriori informazioni sulla modica della risoluzione e la frequenza di aggiornamento. Manual Image Adjustment Per regolare manualmente H. /V. Position, Horizontal size, Phase, Sharpness e Video mode adjustment. Language select: Per permettere agli utenti di scegliere tra le lingue disponibili. Posizione H.: sposta la schermata a destra, sposta lo schermo a sinistra.

V. Position: sposta la schermata su, sposta la schermata giù.

Horizontal size: Per regolare la larghezza dell’immagine sullo schermo. aumenta la larghezza dell’immagine sullo schermo, riduce la larghezza dell’immagine sullo schermo. Phase: Per regolare il ritardo di data e orologio. Premere o per regolare le preferenze. Sharpness: Per regolare la nitidezza di un segnale di risoluzione diverso da Full HD (1920 x 1080) con il pulsante o Video mode adjustment: Per scegliere la modalità video tra Full screen o Aspect ratio. Aspect ratio: Per selezionare il formato immagine 4:3. Full Screen: Per selezionare il formato immagine a schermo intero. Menu Setting Per congurare la lingua selezionare, OSD position, OSD time out e OSD background. Language select: Per permettere agli utenti di scegliere tra le lingue disponibili. OSD position: Premere il pulsante o per scegliere tra la regolazione della posizione OSD orizzontale e verticaPosizione OSD H.: Per regolare in orizzontale la posizione OSD. sposta l’OSD a destra, sposta l’OSD a sinistra. Posizione OSD V.: Per regolare in verticale la posizione OSD. sposta l’OSD su, sposta l’OSD giù. OSD time out: Per disattivare automaticamente l’OSD (On Screen Display, visualizzazione sullo schermo) dopo un periodo predenito. OSD background: Permette all’utente di attivare e disattivare lo sfondo OSD.

Memory recall Memory recall: Per richiamare le impostazioni di fabbrica dei comandi Video e Audio. Premere il pulsante 2 per selezionare l’opzione Memory Recall.

LCD Panel 60,45 cm (23.8”) TFT (con retroilluminazione LED) Risparmio energetico Energy Star Compatibile con VESA DPMS Modalità O, < 0,5 W Risoluzione visualizzabile Full HD max. 1920 x 1080 Frequenza verticale max. 60 Hz Dimensione in pixel 0,2745 x 0,2745 mm Colori display LCD 16,7 milioni Inclinazione -5°~22° (±2°) Area display attiva 527,0 mm x 296,4 mm Temperatura Operativa: 0°C ~ + 40°C Stoccaggio: -20°C ~ + 60°C Conformità FCC, CE, Energy Star Accensione Tensione in ingresso CA 100-240 V Speciche tecnicheCURA E MANUTENZIONE

• Non esporre il monitor alla luce diretta del sole o altra fonte di calore. Posizionareil monitor lontano dalla luce solare per ridurre i riessi.

• Posizionare il monitor in una zona ben ventilata.

• Non posizionare oggetti pesanti sulla parte superiore del monitor.

• Assicurarsi che il monitor sia installato in un luogo pulito e asciutto.

• Tenere il monitor lontano da calamite, motori, trasformatori, altoparlanti e TV. Suggerimenti per la sicurezza

• In caso di fumo, rumori anomali o odori anomali provenienti dal monitor, rimuovere con cautela il cavo di alimentazione e contattare il centro di assistenza.

• Non rimuovere mai il coperchio posteriore dell’involucro del monitor. L’unità di visualizzazione all’interno contiene componenti da alta tensione che possono causare scosse elettriche.

• Non tentare mai di riparare il monitor da soli. Contattare sempre il centro di assistenza o un tecnico qualicato.RISOLUZIONE DEI PROBLEMI

Assenza di alimentazione

• Vericare che il cavo di alimentazione CA sia inserito correttamente nell’alimentatore e che l’alimentatore sia collegato salda- mente al monitor.

• Collegare un altro dispositivo elettrico alla presa per vericare che venga fornita la tensione corretta.

• Vericare che i cavi di segnale siano installati. Alimentazione corretta ma nessuna immagine su schermo

• Vericare che il cavo video in dotazione con il monitor sia saldamente ssato alla porta di uscita video sulla parte posteriore del computer. Se così non fosse, ssarlo.

• Regolare la luminosità. Colori errati o anomali

• Se mancano alcuni colori (rosso, verde, blu), controllare il cavo video per vericare che sia collegato correttamente. Pin allen- tati o rotti all’interno del connettore del cavo potrebbero causare un collegamento errato.

• Collegare il monitor a un altro computer.INFORMAZIONI SULLA SICUREZZA E AVVERTENZA FCC

Precauzioni di sicurezza Questo monitor è costruito e testato per garantire la sicurezza dell’utente. Tuttavia, l’uso improprio o un’installazione errata possono comportare un pericolo per il monitor e per l’utente. Prima dell’installazione, leggere attentamente le seguenti avvertenze e tenere questa guida a portata di mano. Informazioni normative: Smaltimento di Riuti di apparecchi elettrici ed elettronici (WEEE dall’inglese Waste Electrical and Electronic Equipment) La Direttiva sui Riuti di apparecchi elettrici ed elettronici (WEEE) intende ridurre al minimo l’impatto dei prodotti elettrici ed elettronici sull’ambiente, aumentando il riutilizzo e il riciclo e riducendo la quantità di riuti di apparecchi elettrici ed elettronici che niscono nelle discariche. Il simbolo sul prodotto V7 o sulla sua confezione indica che alla ne della sua vita utile questo prodotto deve essere smaltito separatamente dai riuti ordinari. Spetta all’utilizzatore eliminare apparecchi elettronici nei centri di riciclaggio in modo da contribuire a preservare le risorse ambientali. Ogni nazione dell’Unione europea dovrebbe disporre di centri di raccolta per il riciclaggio di apparecchi elettrici ed elettronici. Per informazioni sui centri di raccolta di zona, contattare le autorità competenti o il rivenditore da cui si è acquistato il prodotto. AVVERTENZE:

• utilizzare solo con le tensioni indicate sull’etichetta posta sull’etichetta sul lato posteriore del monitor. Se non si conosce con certezza la tensione disponibile, consultare il rivenditore locale e il fornitore di corrente.

• Non riparare il monitor da soli in quanto contiene parti non riparabili dall’utente Il monitor dovrebbe essere riparato solo da un tecnico qualicato.

• Non rimuovere l’involucro del monitor. All’interno sono presenti parti che possono causare scosse elettriche, anche quando il cavo di alimentazione è scollegato.

• Se l’involucro è danneggiato, non utilizzare il monitor. Far controllare il monitor da un tecnico dell’assistenza.

• Posizionare il monitor solo in ambienti puliti e asciutti. Se il monitor viene a contatto con l’acqua, scollegarlo immediatamente e contattare un tecnico dell’assistenza.

• Scollegare sempre il monitor prima di pulirlo. Pulire l’involucro con un panno pulito e asciutto. Utilizzare detergenti privi di ammoniaca sul panno e non direttamente sul vetro dello schermo.

• Tenere il monitor lontano da oggetti magnetici, motori, TV e trasformatori.

• Non posizionare oggetti pesanti sul cavo o sul cavo di alimentazione.

• Per motivi di sicurezza, se il kit di montaggio VESA è stato acquistato separatamente, vericare che sia omologato UL e sostituibile solo dal personale dell’assistenza. ID 1419050639
