MANUALE UTENTE Prime 10x28 BUSHNELL

Fig.5 Attachede bandouliere

Grazie per aver acquistato i nuovi binocoli Bushnell® Prime™.

Nel presente manualeiene ilustrato come regolare il binocolo per ottimizzare l'esperienza di visione e come prendersi cura di quello strumento. Prima di utilizzato il binocolo, leggere attendamente le istruzioni.

PERICOLO

NON GUARDARE MAI IL SOLE DIRETTAMENTE CON IL BINOCOLO, POICHE PUO CAUSARE GRAVI DANNI AGLI OCCHI

REGOLAZIONE DELLA CONCHIGLIA OCULARE

Il binocolo Bushnell Prime è dotato di conchiglie oculari (Fig. 1, pagina successiva) che assicurano una comoda osservazione dell'intera immagine e aiutano a escludere la luce estranea. Per l'utilizzo sulla gli occhiali da vista o gli occhiali da sole, ritrarre le conchiglie oculari (Fig. 2, pagina successiva). In quello modo gli occhi saranno più lontani dalle lenti oculari del binocolo e sare possibile vedere l'intero Campo visivo, alla corretta distanza di rilievo oculare.

REGOLAZIONE DELLA DISTANZA INTERPUPILLARE

La distanza tra le pupille degli occhi, denominata "distanza interpupillare", varia da una persona all'altra. Per regolare il binocolo in base alla propria distanza interpupillare o alla larghezza tra gli occhi, seguire la procedura descritta.

1. Puntare il binocolo verso una parete bianca o un'area vuota del cielo. Guardare atraverso il binocolo come si sarebbe normalmente. Non preoccuparsi più della messa a fuoco.
2. Afferrare saldamente il binocolo dai lati. Avvicinare i lati destro e sinistro o allontanarli (Fig. 3, pagina successiva) sino a quando non si vede una sola immagine, allazone d'ombra.

REGOLAZIONE DIOTTRICA E DELLA MESSA A FUOCO

1. Regolare innanzitutto le conchiglie oculari e la distanza interpupillare, come descritto nellesezioni precedenti.
2. Utilizzato il coprilente attaccato o la mano, coprire la lente dell'obiettivo sul dato destro del binocolo.
3. Usando la manopola centrale di messa a fuoco,METTERA fuoco un oggettodistante ricco di particolari (ad esempio, un muro di mattoni, i rami di un alberoeosi via) finché non appeare il più nitido possibile guardandoloattraverso il latosinistro del binocolo.
4. Scopire la lente dell'obiettivo sul lato destro e coprire quella sul lato sinistro, continuando a guardare lo stesso oggetto.
5. Ruotare l'anello di regolazione diottrica situato sotto la conchiglia oculare destra (Fig. 4), NON la manopola centrale di messa a fuoco, perMETTERA a fuoco I'oggetto sul lato destro del binocolo. Evitare di ruotare eccessivamente o di

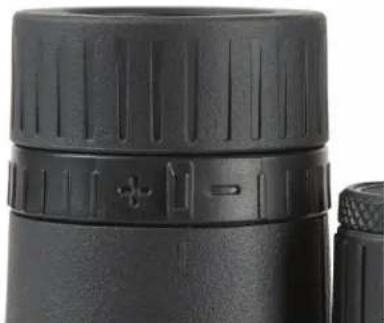

Fig. 4 Anello di regolazione diottrica (modello 10x42 in f gura)

Fig.1 Conchiglia oculare in posizione "abbassata" (per l'uso con occhiali)

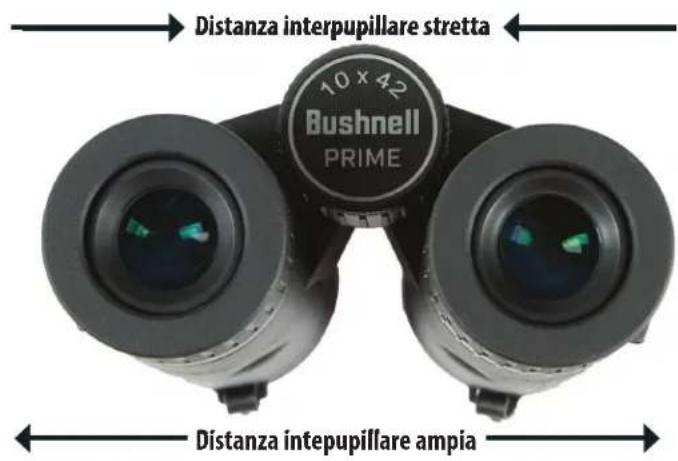

Fig.3 Regolazione della
distanza interpupillare

Fig.2 Conchiglia oculare in posizione "sollevata" (per l'uso alla occhiali)

forzare il meccanismo diottrico. Se non si riesce aMETTE a fuoco I'oggetto con I'occhio destro regolando I'anello di regolazione diottrica, assicurarsi che il lato sinistro sia alla fuoco. Se necessario, ripetere i passaggi da 2 a 4. La regolazione diottrica fornisce essentialmente la "messa a fuoco fine" su un lato del binocolo (solo destro) per tenere conto delle lievi differenze nella vista tra I'occhio sinistro e quello destro.

1. A Anything to do in binocolo dovrebbbe essere regolato per i propri occhi. E ora possibile eseguire la messa a fuoco per qualsiasi distanza ruotando simplicamente la manopola centrale di messa a fuoco. Prendere nota dell'impostazione diottrica (posizione dei segni più e meno sull'anello di regolazione diottrica rispetto alla tacco indice sotto l'anello del binocolo) per riferimento futuro nel caso in cui I'anello venga spostato per erre o da un'altra persona che utilizza il binocolo.

ACCESSORIO TRACOLLA

Per fissare la trabcolla, inseire le estremità della trabcolla negli occhielli (Fig. 5) ai lati del binocolo, quando farle passare indietroattraverso la fibbia di plastica sulla cinghia (Fig. 6). Regolare la posizione del binocolo sul petto in base alle proprie preferenze, modificando la lunghezza della parte di cinghia che passaattraverso la guida e la fibbia di una misura uguali su entrambi i lati. Se si preferisce utilizzato una trabcolla non originale dotata di anelli in metallo, fissarli a una fascetta di plastica posta sugli occhielli della cinghia anziche fissarla direttamente sugli occhielli in modo da evitare di danneggiare la finitura del binocolo a causa del contatto con gli anelli.

Fig. 5 Occhiello per cinghia

Fig. 6 Cinghia e f bbia

ATTACCO PER TREPPIEDI (il modello 10x25 non è adattabile al treppiede)

Per montare il binocolo su un treppiede o un monopiede, allentare o rimuovere i tappo che copre la presa filettata all'estremità della cerniera centrale (Fig. 7) e riporlo in un luogo sicuro. Utilizzare un adattatore per treppiede compatible (staffa a 90^ gradi), come ad esempio il modello n. 161002CM di Bushnell, per fissare il binocolo Prime in Scala reale a qualsiasi treppiede standard in posizione orizzontale in modo da garantire che, durante l'osservazione prolongata, l'imagine sia stabile.

Fig. 7 Tappo presa per treppiede

MODELLI IMPERMEABILI/ANTI-APPANNAMENTO

Che si sia sorpresi da un forte acquazzone o si sia fatto cadere inavvertamente nell'acqua il binocolo Prime durante un'escursionne in barca, non è un problema. Il binocolo è prodotto e testato per resistere all'esposizione all'acqua finoagli standard IPX7. La protezione anti-appannamento è ottenuta tramite lo spurgo con azoto secco che rimuove tutte l'aria interna, che può trattenerl'umidità.

Le superfici di tutte le lenti esterne sono dotate di un nuovo rivestimento EXO Barrier™ (oltre al rivestimento multi-strato).

EXO Barrier, simplicitamente, è la migliorie technologia di rivestimento protettivo che Bushnell abbia mai sviluppato. Aggiunta alla fine del processo di rivestimento, EXO Barrier forma legami molecolari con le lenti e riempie i pori microscopici del vetro. Il risultato è un rivestimento multi-strato repellente per acqua, olio, nebbia, polvere e detriti: pioggia, neve, impronte digitali e sporcizia non si attaccheranno. EXO Barrier è creata per durare: il rivestimento legato non si attenua con il passare del tempo o la normale usura.

MANUTENZIONE DELLE OTTICHE

1. Il binocolo Bushnell Prime assicura lunga durata senza inconvenienti se si eseguono le normali procedure di pulizia e manutenzione necessarie per qualiasi ultro strumento ottico di precisione.
2. Evitare il contatto con oggetti affilati. Sulle superfici dure appoggiare il binocolo delicatamente.
3. Tirare la tracolla après averla allacciata e assicurarsi che sua fissata saldamente al binocolo prima di systemarlo intorno al collo.
4. Conservare il binocolo in un luogo fresco e asciutto, quando possibile.

PULIZIA

1. Innanzitutto rimuovere polvere e detriti sulle lenti soffiando o spazzolando (con "aria compressa" o una spazzola morbida per lenti).
2. Per rimuovere la sporcizia o le imprime digitali, pulire con la custodia morbida in dotazione (in panno di microfibia lavabile), strofinando con movimento circolare. L'utilizzo di un panno ruvido (compresi asciugamani di carta) o l'ecessivo strofinamento può graffiare la superficie delle lenti e causare danni permanenti. La custodia o il panno in microfibia in dotazione sono ideali per la pulizia ordinaria delle ottiche. è sufficiente inumidire la lente con il fiato e strofinaria delicatamente con il panno in microfibia.
3. Per una pulizia più accurata, possono essere utilizzati dei tessuti specifici per obietti fotografici e detergenti liquidi per la pulizia di obiettivi di tipo fotografico o alcol isopropilico. Applicare sempre il fluido sul panno detergente e mai direttamente sulle lenti.
4. Per evitare possibili danni ai rivestimenti ottici sulle superfici delle lenti del binocolo, non utilizzato detergenti per i vetri di casa. Non usare fazzoletti di carta o pezzi di indumenti che sono dell'essere abrasivi e trattenero olio o sporcizia.

Specifiche tecniche

SKU	Ingrandimento	Diametro obiettivo	Sistema prisma	Campo visivo piedi x 1.000 iarde/ m x 1.000 m	Pupilla di uscita (mm)	Rilievo oculare (mm)	Distanza minima di focalizzazione (piedi/m)	Lunghezza (pollici/mm)	Peso (once/g)
BP1025B 10x	25 mm	A fetto 326	109 2.4 11 19	.5 / 5.9 4.1/104	11.1 / 315
BP832B 8x 32	mm A	tetto 390 / 1	30 4.0 18 9 / 2	7 4.8/122 16.9	/ 479
BPR1028 10x	28 mm	A fetto 298	99 2.8 15 10	3 4.7/119 14.2	/ 402
BPR842 8x 42	mm A	tetto 350 / 1	17 5.25 2	4 10 / 3 5.2/132	23.3 / 660
BP1042B 10x	42 mm	A fetto 305	102 4.0 19 12	/ 3.6 5.2/132 2	3.3 / 660
BPR1250 12x	50 mm	A fetto 273	91 4.1 16 10	3 6.5/165 33.5	/ 950

Bushnell

IRONCLAD WARRANTY

ENGINEERED

TO LAST

I prodotti fabbricati a partire da aprile 2017 sono coperti alla Garanzia Bushnell Ironclad. La Garanzia Ironclad è una garanzia a vita completa che copre la vita utile di quello prodotto. Ogni prodotto ha una durata di vita definita, che può essere da 1 a 30 anni. La durata di quello prodotto è riportata sul site Web elencato di seguito e/o sulla pagina Web Bushnell specifica di quello prodotto.

Si garantisce che questo prodotto è esente da difetti di materiali e di lavorazione e che soddisferà tutti gli standardi prestazioni rappresentati per tutte la durata di vita del prodotto. Se questo prodotto non funziona correttamente a causa di un difetto coperto provvederemo, a nostra escludiva discrezione, a ripararlo o sostuirlo e rispedirlo Gratisamente. Questa garanzia è completamente trasferribile e non richiede ricevuta, scheda di garanzia o registrazione del prodotto. La presente garanzia non copre quanto segue: componenti elettronici, batterie, danni estetici, danni causati alla mancata corretta manutenzione del prodotto, perdita, furto, danni dovuti a riparazione, modifica o smontaggio non autorizzati, danni intenzionali, uso impropero o abuso e normale usura. La presente Garanzia decade se la data stampata o altri codici di serializzazione sono stati rimossi dal prodotto.

Per visualizzare la garanzia completa e trovare dettagli su come richiedere l'assistenza in garanzia, visitare il nostro site Web all'indirizzo www.bushnell.com/warranty. In alternatively, è possibile richiedere una copia della garanzia chiamandoci al numero 1-800-423-3537 o scrivendoci a uno dei seguenti indirizzi:

Negli U.S.A. spedire a:

IN CANADA spedire a:

Per prodotti acquistati fuori da Stati Uniti o Canada, rivolgersi al rivenditore per le clausole pertinenti della garanzia.

La presente garanzia ti riconosce specifici diritti legali.

Potresti aveo altri diritti, i quali variano da paese a paese.
