Tipo di prodotto	Obiettivo intercambiabile per fotocamera digitale
Marca	Panasonic
Modello	Lumix S PRO 50 mm F1.4 (S-X50)
Attacco	L-Mount (Leica Camera AG)
Lunghezza focale	f=50 mm
Apertura massima	F1.4
Apertura minima	F16
Angolo di campo	47°
Costruzione ottica	13 elementi in 11 gruppi (2 asferici, 3 ED)
Numero di lamelle del diaframma	11 (circolare)
Distanza minima di messa a fuoco	0,44 m (dal sensore)
Ingrandimento massimo	0,15×
Stabilizzatore d'immagine	No
Diametro del filtro	77 mm
Diametro massimo	90 mm
Lunghezza totale	Circa 130 mm (dall'estremità alla base dell'attacco)
Peso	Circa 955 g
Resistenza alla polvere e agli schizzi	Sì (con guarnizione in gomma)
Temperatura di funzionamento	-10 °C a 40 °C
Umidità relativa consentita	10% a 80%
Accessori inclusi	Custodia per obiettivo, paraluce, copriobiettivo, copriobiettivo posteriore
Garanzia	1 anno (parti e manodopera) in Canada
Manutenzione	Pulire con un panno morbido e asciutto; non utilizzare solventi; conservare in un luogo asciutto

Domande frequenti - Lumix SX50 PANASONIC

Come installare l'obiettivo sulla fotocamera?

Assicurarsi che la fotocamera sia spenta. Rimuovere il copriobiettivo posteriore, allineare il segno di montaggio dell'obiettivo con quello della fotocamera, quindi ruotare delicatamente fino a sentire un clic. Consultare il manuale della fotocamera per maggiori dettagli.

Come passare dalla messa a fuoco automatica (AF) a quella manuale (MF)?

Far scorrere l'anello di messa a fuoco in avanti o indietro. L'anello passa in modalità AF o MF. Se la fotocamera è impostata su MF, il funzionamento sarà manuale indipendentemente dalla posizione dell'anello.

Come pulire l'obiettivo in sicurezza?

Utilizzare un panno morbido, asciutto e privo di polvere. Non utilizzare mai benzene, diluenti, alcol o altri solventi. Per le impronte digitali, pulire delicatamente prima e dopo ogni utilizzo.

Cosa fare in caso di condensa (appannamento) sull'obiettivo?

Spegnere la fotocamera e lasciarla riposare per circa 2 ore a temperatura ambiente. L'appannamento scomparirà naturalmente quando la temperatura dell'obiettivo si stabilizzerà.

Posso utilizzare filtri con questo obiettivo?

Sì, è possibile avvitare filtri da 77 mm di diametro. Il copriobiettivo e il paraluce possono essere installati sopra il filtro. Evitare di impilare più filtri per non degradare l'immagine.

Come fissare e rimuovere il paraluce?

Per fissare: allineare il segno del paraluce con quello dell'obiettivo, quindi ruotare nella direzione della freccia fino al clic. Per rimuovere: premere il pulsante del paraluce e ruotare in senso opposto.

L'obiettivo è resistente all'acqua e alla polvere?

Sì, è resistente alla polvere e agli schizzi grazie a una guarnizione in gomma sull'attacco. Deve essere utilizzato con un corpo macchina compatibile per una protezione ottimale.

Qual è la garanzia di questo obiettivo?

Panasonic Canada offre una garanzia limitata di un anno (parti e manodopera) a partire dalla data di acquisto originale. La garanzia copre i difetti di materiali e di fabbricazione, ma non l'usura normale, i danni accidentali o l'uso improprio.

Cosa fare se l'obiettivo emette un rumore di scatto?

Un leggero rumore durante l'accensione/spegnimento o lo spostamento dell'obiettivo è normale (movimento delle lenti e del diaframma). Non è un malfunzionamento.

Come riporre l'obiettivo quando non viene utilizzato?

Rimettere il copriobiettivo anteriore e posteriore per proteggerlo dalla polvere. Conservarlo in un luogo asciutto, al riparo dalla luce solare diretta, da temperature elevate e dall'umidità. Utilizzare un disidratante (gel di silice) per lunghi periodi.

MANUALE UTENTE Lumix SX50 PANASONIC

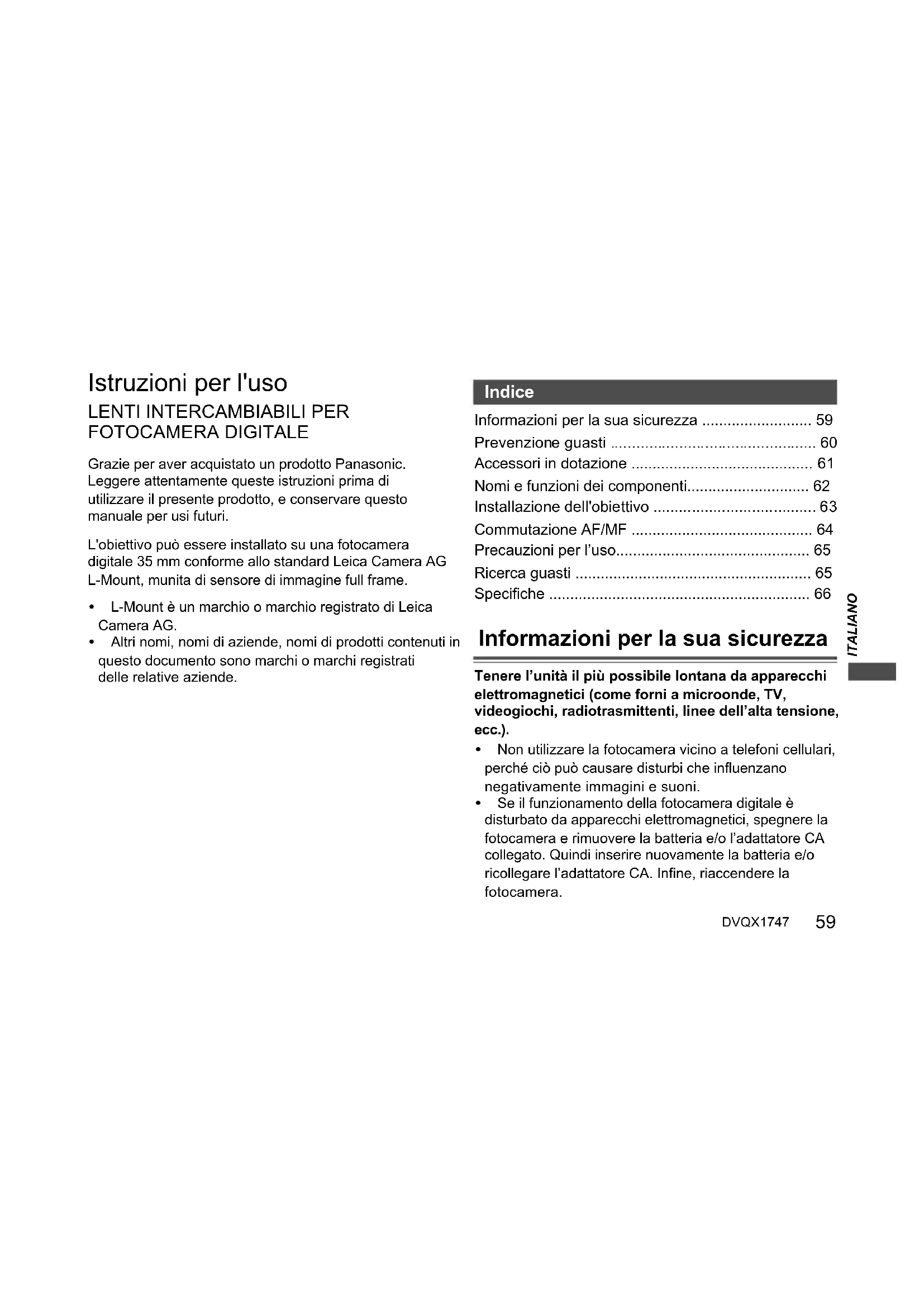

Istruzioni per l'uso

LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE

Grazie per aver acquistato un prodotto Panasonic. Leggere attendamente queste istruzioni prima di utilizzare il presente prodotto, e conservare quello manuale per usi futuri.

L'obiettivo cui si èsso installato su una fotocamera digitale 35 mm conforme allo standard Leica Camera AG L-Mount, munita di sensore di immagine full frame.

• L-Mount è un marchio o marchio registrato di Leica Camera AG.
• Altri nomi, nomi di aziende, nomi di prodotti contenuti in questo documento sono marchi o marchi registrati delle relative aziende.

Indices

Informazioni per la sua sicurezza 59
Prevenzione guasti 60
Accessorioridotazione 61
Nomi e funzioni dei componenti 62
Installazione dell'obiettivo 63
Commutazione AF/MF 64
Precauzioni per l'uso. 65
Ricerca guasti 65
Specliche 66

Informazioni per la sua sicurezza

Tenere l'unità il più possibile lontana da apparecchi elettromagnetici (come fornì a microonde, TV, videogiochi, radiotrasmittenti, linee dell'alta tensione, ecc.).

• Non utilizzato la fotocamera vicino a Telefoni cellulari, perché ciò cui poto causare disturbi che influenzano negativamente immagini e suoni.
• Se il funzionamento della fotocamera digitale è disturbato da apparecchi elettromagnetic, spegnere la fotocamera e rimuovere la batteria e/o l'adattatore CA collegato. Quindi inseire nuovamente la batteria e/o ricollegare l'adattatore CA. Infine, riaccendere la fotocamera.

DVQX1747

-Se vedete quello simbolo-

Smaltimento di vecchie apparecchiature Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo symbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere smaltiti come rifiuti urbani ma deve essere effettuata una raccolta separata.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a

consegnarliagliappositi pradi raccolta secondo la legislazione vigente nel vosto paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vosto comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Prevenzione guasti

Custodia dell'obiettivo

• Non sottoporre a forti vibrazioni, urti o pressioni, che possono causare malfunzionamenti o danni.

• Non premere con forza sull'obiettivo.

• Durante il trasporto dell'obiettivo, fare attenzione a non lasciarlo cadere e a non urtarlo.

• Quando si traspora la fotocamera digitale con l'obiettivo installato, sostenera sua la fotocamera digitale sua l'obiettivo.

-Fare attenzione a non lasciar cadere o urtare la custodia in cui è stato quello l'obiettivo.
- Quando la superficie dell'obiettivo è sporca (acqua, olio, impronte, ecc.), quello cui si sono invenzare le immagini. Strofinare leggermente la superficie dell'obiettivo con un panno asciutto e morbido prima e dopo la registrazione.
- Quando non si usa l'obiettivo, fissare il copriobiettivo ed il copriobiettivo posteriori per evitare che polvere ed altre particelle si accumulino sull'obiettivo o entrino al suo interno.
- Per proteggere i punti di contatto dell'obiettivo (A), non fare quanto segue.

Queste azioni potrebbero provocare

malfunzionamenti.

• Toccare i punti di contatto dell'obiettivo.
• Lasciare che i punti di contatto dell'obiettivo s
• Posizione are l'obiettivo con la sua superficie di innesto rivolta verso il basso.

Resistenza alla polvere edagli schizzi

• Il design resistente alla polvere edagli schizzi della fotocamera non impedirà completamente l'ingresso di polvere o goccioline d'acqua.

Prendere le seguenti precauzioni per garantire prestazioni soddisfacenti in termini di resistenza

alla polvere edagli schizzi. Se I'obiettivo non funziona correttamente, contattare il rivenditore o il Centro Assistenza più vicino.

• Installare su una fotocamera digitale resistente alla polvere edagli schizzi.
• Quando si installa o si rimuove l'obiettivo, fare attenzione che materiali estranei come sabbia, polvere, e goccioline di acqua non aderiscano o penetrino nella gomma sull'innesto dell'obiettivo, nei punti diicontatto, nella fotocamera digitale e nell'obiettivo.
• Se l'obiettivo viene esesto a goccioline d'acqua o altri liquidi, rimuoverle con un panno asciutto morbido.
• Per migliorare le prestazioni dell'obiettivo in termini di resistenza alla polvere edagli schizzi, sull'innesto dell'obiettivo è presente una protezione in gomma.
  -La gomma sull'innesto dell'obiettivo lascerà segni di striscio sull'innesto della fotocamera digitale, ma quello non influisce sulle prestazioni.
• Per informazioni sulla sostituzione della protezione in gomma, contattare il Centro Assistenza più vicino.

Condensa (quando I'obiettivo è appannato)

• La condensa si forma quando cambia la temperature ambiente o l'umidità. Fare attenzione, in quanto cui poto causare macchie, muffa e malfunzionamento dell'obiettivo.

• Se si verifica della condensa, spegnere la fotocamera digitale ed attendere circa 2 ore. La condensa scomparirà naturalmente quando la temperatura della fotocamera digitale si avvicinerà a quella dell'ambiente.

• L'aspetto e le specifiche dei prodotti descriitti in quello documento possono differire rispetto ai prodotti effettivi acquistati a causa dei miglioramenti apportati in seguito.

Accessorini dotazione

I codici dei prodotti sono aggiornati a gennaiio 2019. è possibile che subiscano delle modifiche.

SFC0360

1ZE4SX50Z

1GE1Z276Z

3

RGE1Z276Z

1 Borsa per I'obiettivo
2 Paraluce
3 Copriobiettivo
4 Copriobiettivo posteriori

* Installato sull'obiettivo al momento dell'acquisto.

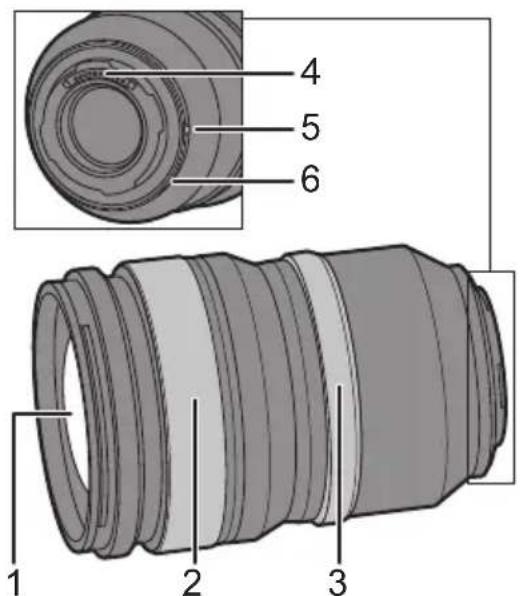

Nomi e funzioni dei componenti

1 Superficie dell'obiettivo
2 Ghiera di messa a fuoco

Consente di commutare tra AF (messa a fuoco automatica) e MF (messa a fuoco manuale) facendo scorrere la ghiera di messa a fuoco in avanti o all'indietro. ( 64)

Ruotare la ghiera di messa a fuoco perMETTERa a fuoco quando I'impostazione è MF.

3 Ghiera dell'apertura

Regola il valore dell'apertura quando si imposta la fotocamera digitale in modalità AE a priorità di aperture o in modalità Esposizione Manuale.

• Posizionando la ghiera dell'apertura su [A], viene impostato il valore dell'apertura della fotocamera digitale.

4 Punto di contatto
5 Segno per l'installazione dell'obiettivo
6 Protezione in gomma sull'innesto dell'obiettivo

Nota

• Se il suono del funzionamento della messa a fuoco automatica disturba durante la registrazione di video, si consiglia di impostare la ghiera di messa a fuoco su MF.

Installazione dell'obiettivo

Per informazioni su come installare l'obiettivo, consultare le istruzioni per l'uso della propria fotocamera digitale.

• Installare l'obiettivo dopo aver spento la fotocamera digitale.
  Installare I'obiettivo après aver rimioso il copriobiettivo posteriore.
• Dopo aver rimioso l'obiettivo alla fotocamera digitale, accertarsi di fissare il copriobiettivo ed il

copriobiettivo posteriore per
evitare che polvere ed altre particelle si accumulino
sull'obiettivo o entrino al suo interno.

Installazione del paraluce

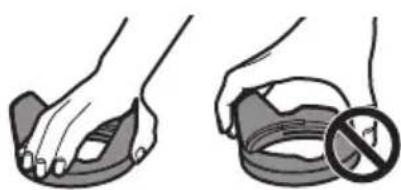

Tenere il paraluce come individato nella figura.

• Tenere il paraluce in modo da evitare di torcerlo o di piegarlo.

1Allineare il segno A (su paraluce con il segno sull'estremita dell'obiettivo.

2Ruotare il paraluce nella direzione della freccia per allineare il segno (sul paraluce con il segno all'estremita dell'obiettivo.

Installare il paraluce ruotandolo sino a che non si sente un cig.

Rimozione di un paraluce

Tenendo premuto il pulsante del paraluce, ruotare il paraluce nella direzione della freccia e quindi rimuoverlo.

Nota

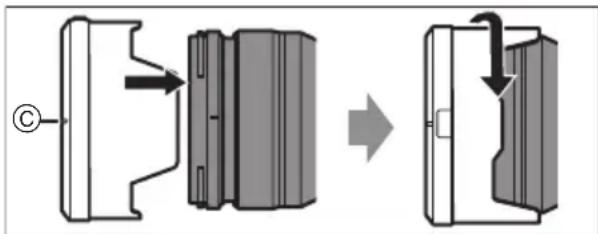

• Durante il trasporto, è possible montare il paraluce al contrario.
  1 Rimuovere il paraluce.
  2 Allineare il segno © (O) sul paraluce con il segno sull'estremita dell'obiettivo.
  3 Installare il paraluce ruotandolo nella direzione della freccia finché non si sente un clic.

• Si consiglia di rimuovere il paraluce durante l'uso del flash in quanto il paraluce può bloccare la luce del flash.
• Per evitare di far cadere l'obiettivo, non trasportare mai l'obiettivo tenendo solo il paraluce.

Note sull'uso del filtro

• É possible installare il copriobiettivo o il paraluce con il filtrgo giorn installato.
• Se si usano due o più filtri contemporaneamente, parte di un'immagine registrata cui diventare scura.
• Non è possibile installare elementi diversi dai filtri, ad esempio convertitori o adattatori, sulla parte anteriore dell'obiettivo ed usarli in combinazione con questo obiettivo. Se vengono installati elementi di quello tipo, l'obiettivo potrebbe venire danneggiato.

Commutazione AF/MF

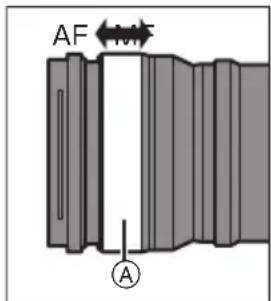

Commutare AF/MF facendo scorrere la ghiera di messa a fuoco (A) in avanti o indietro (mechanismo frizione messa a fuoco).

• Quando la fotocamera digitale è impostata su MF, il funzionamento sare MF independentemente dall'impostazione della ghiera di messa a fuico.
• Controllare l'indicazione della lunghezza [B] quando si usa MF. Usarla come guida per la messa a fuoco.
• É possible impostare quantosi s posta la messa a fuococon la ghiera di messa afuoco usando le impostazioni

dei menu nelle fotocamere digitali compatibili. Commutare l'obiettivo su AF ed impostare la fotocamera digitale su MF. Per ulteriori informazioni consultare le istruzioni per l'uso della fotocamera digitale.

Precazioni per l'uso

• Non spruzzare insetticidi o sostanche chimiche volatili sull'obiettivo.
• Se tali sostanze vengono a contatto con l'obiettivo possono danneggiarlo o provocare il distacco di vernice.
• Non puntare direttamente l'obiettivo verso il sole o verso intense sorgenti luminose.
  -L'obiettivo potrebbe raccogliere una quantità eccessiva di luce, prendendo fuoco e rovinandosi.
• Non usare toccando direttamente l'obiettivo a temperatureasseperlungo tempo.
  -In luoghi freddi (ambienti con temperatura inferiore a 0^, come piste da sci), un contatto diretto prolongato con le parti in metallo dell'obiettivo potrebbe causare lesioni cutanee. Utilizzare quanti o similii quando si utilizza a lungo I'obiettivo.
• Per pulire l'obiettivo, usare un panno morbido asciutto privo di polvere.
• Non utilizzato benzina, diluenti, alcol o altri detergenti simili per pulire l'obiettivo. L'uso di solventi potrebbe danneggiare l'obiettivo o causare il distacco della vernice.
• Non utilizzato un detergente da cucina o un panno chimico.

• Non tenera lungo a dato con I'obiettivo prodotti in plastica, PVC o materiali simili.
  Non smontare o modificare quello prodotto.

• Quando l'obiettivo non verrà usato per un periodo prolongato, si consiglia di riporlo con un essiccante (gel di silice).

• Controllare tutte le parti prima di registrarere quando non si è usato l'obiettivo per un lungo periodo di tempo.

• Evitare di usare o lasciare l'obiettivo in uno dei seguenti luoghi perché questo può causare problemi operativi o malfunzionamento:

• Esposta alla luce del sole, o in spiaggio d'estate

• In luoghi caratterizzati da temperature e livelli di umidità elevati o forti sbalzi di temperatura e umidità
  -In luoghi con sabbia o polvere
  Dove sono presenti fiamme
• Vicino a caloriferi, condizionatori o umidificatori
  Dove I'acqua puo bagnare I'obiettivo
  Dove sono presenti vibrazioni

• All'interno di un'auto

• Vedereanche leistruzioni per l'uso della fotocamera digitale.

Ricerca guasti

Quando si accende o si spegne la fotocamera digitale o si scuote l'obiettivo, si sente un tintinnio.

Quando si scattano foto si sente un suono proveniente dall'obiettivo.

• Si tratta del suono del movimento dell'obiettivo e dell'operazione di aperture. Non si tratta di un malfunzionamento.

Specifice

Le specifiche sono soggetti a modifica per migliorare le prestazioni.
	LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE “LUMIX S PRO 50 mm F1.4”
Supporto Leica Camera AG L	-Mount
Distanza fiscale f=50 mm
Costruzione dell'obiettivo	13 elementi in 11 gruppi (2 lenti asferiche, 3 lenti ED)
Tipodi di aperture	Diaframma con 11 lamelle/Diaframma ad aperture circolare
Aperture massima F1.4
Valore minimodell'aperture	F16
Profondità di campo 47°
Distanza utile di ripresa	0,44 m a ∞ (dalla linea di riferimento della distance di messa a fuoco)
Ingrandimento massodell'imagine	0,15×
Stabilizzatore di imagine	No
Diametro filtrato 77 mm
Diametro massimo Ø90 mm
Lunghezza complessiva	Circa 130 mm (dall'estremità dell'obiettivo al lato di base del supporto dell'obiettivo)
Massa Circa 955 g
Resistenza alla polvere edagli schizzi	Si
Temperatura operativa raccomandata	-10 °C a 40 °C
Umidità relativa accettabile	10%RH a 80%RH
