MANUALE UTENTE Amoeba Dual Purpose CELESTRON

Microscopio digitale con doppia funzionewww.celestron.com INTRODUZIONE Complimenti per aver scelto di acquistare un microscopio Celestron. Il nuovo microscopio Amoeba a doppia funzione è uno strumento ottico di precisione costruito con materiali di elevata qualità per assicurare durabilità e lunga durata e realizzato appositamente per offrirvi un'esperienza continua nel tempo con una minima manutenzione richiesta.Amoeba è adatto praticamente per tutti gli usi consoni ai microscopi tradizionali: appassionati, educatori, esperti di ispezioni industriali, insegnanti, studenti, ambiti che coinvolgono applicazioni scientifiche, investigazioni legali e usi generali da parte dei consumatori. Amoeba è un microscopio a doppia funzione che funziona sia come microscopio stereoscopico (bassa risoluzione) per oggetti solidi e come microscopio biologico (elevata risoluzione) per vetrini di campione. Prima di utilizzare il microscopio Amoeba, si consiglia di leggere attentamente le istruzioni per familiarizzare con le sue funzioni e il suo funzionamento. Fare riferimento al diagramma del microscopio per individuare le parti discusse in questo manuale.Amoeba offre risoluzione 10x, 60x e 200x (con un monitor da 14”). È l'ideale per esaminare oggetti solidi quali monete, francobolli, pietre, cimeli, insetti, piante, pelle, gemme, schede di circuiti, diversi materiali e molti altri oggetti. Amoeba è ugualmente perfetto per esaminare vetrini di campioni di lieviti e muffe, di colture, parti di piante e animali, fibre, batteri e altro, con bassa, media ed elevata risoluzione.È inoltre possibile esplorare l'emozionante mondo microscopico creando i propri vetrini di campione. Al riguardo, "Il mondo al microscopio", pubblicato da Usborne è un libro eccellente che fornisce descrizioni di attività, tecniche e progetti differenti che è possibile intraprendere con un microscopio. Grazie al software incluso, è possibile osservare immagini ingrandite, acquisire video o catturare istantanee con i sistemi operativi Microsoft Windows 7, XP, Vista e 2000. È inoltre possibile utilizzare Amoeba con alcuni altri software di acquisizione immagini (Amcap, ecc) che potreste avere a disposizione nel vostro sistema operativo Windows. Con la maggior parte dei sistemi operativi Apple MAC, è possibile realizzare video e istantanee con l’ausilio di un software di acquisizione immagini/foto per Mac (ad esempio, una combinazione di iChat e Photobook, ecc.). Nota: sono necessarie un'unità CD/DVD e una porta USB aperta (l'interfaccia con versione 2.0 funziona perfettamente anche se la versione 1.1 funziona con risoluzione più bassa).

MODELLO N. 44325 E N. #44326 SPECIFICHE

Risoluzione (Ingrandimento) 10x, 60x e 200x con monitor da 14”Cavo USB alimentazione 2.0 da un computer (1.1 è comunque compatibile anche se la risoluzione sarà inferiore)Illuminatore LED superiore e inferiore bianchiFotocamera digitale Sensore 1.3 MP CMOS con matrice di pixel 1280x1024 Piano di osservazione vuoto con fermi Diametro di 82 mmFocalizzatore Messa a fuoco "ruvida" con doppie manopolePeso/Dimensioni 510 g, LxLxA (135x165x254 mm) SPECIFICHE 2www.celestron.com

> Modulo microscopio > Supporto microscopio con base > Cavo USB: 2.0 > CD-ROM: software di gestione ULead Photo > Manuale di istruzioni > Pinze: in plastica > Contagocce: in plastica > Sonda con ago: in plastica > 8 vetrini preparati > 4 vetrini vuoti

INTRODUZIONE AL MICROSCOPIO AMOEBA

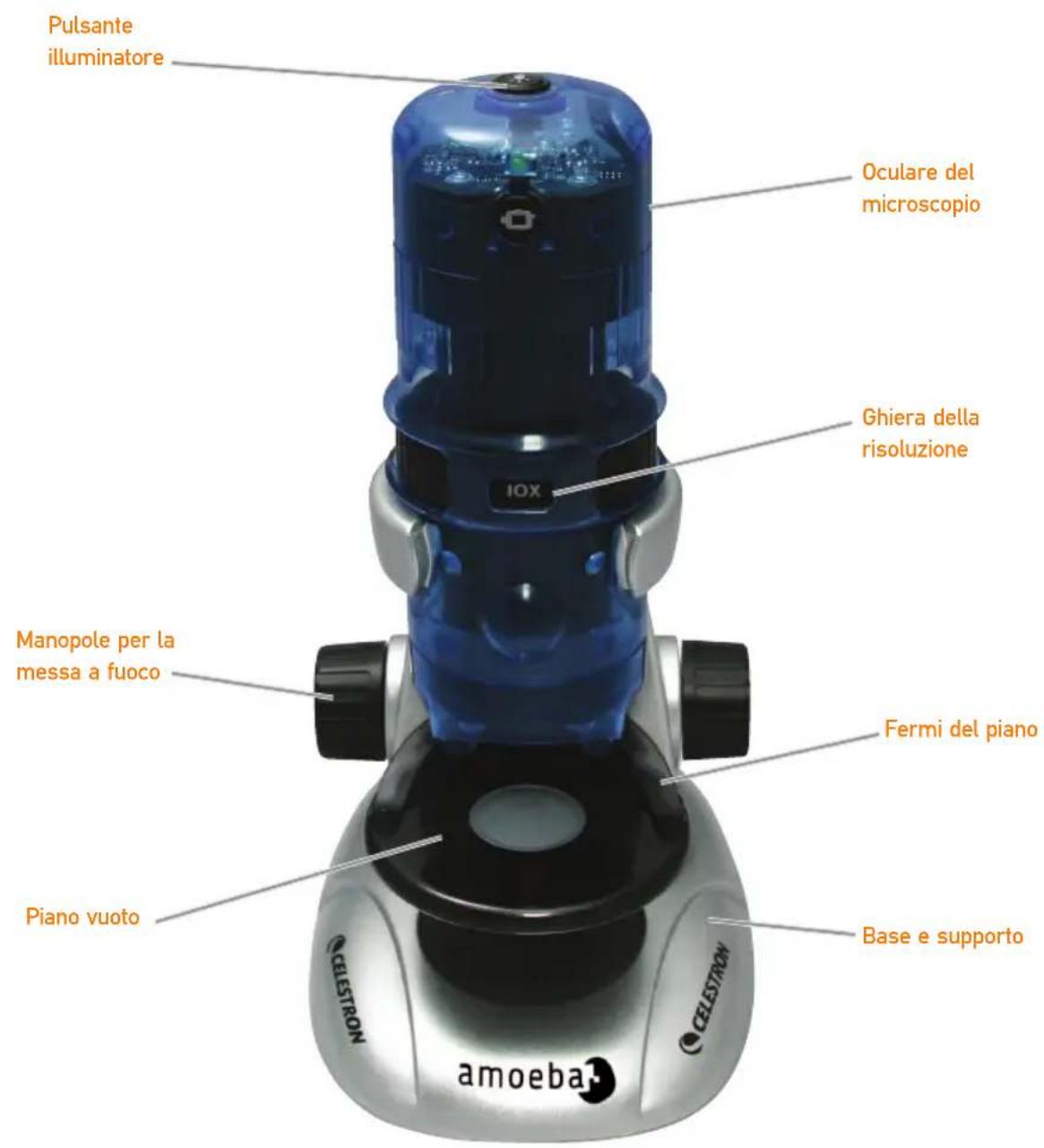

Pulsante illuminatore Oculare del microscopio Ghiera della risoluzione Fermi del piano Base e supporto Manopole per la messa a fuoco Piano vuotowww.celestron.com

(modulo) la base e il supporto (parte color argento) dalla confezione e posizionarli su un tavolo, su una scrivania o su altra superficie piana.

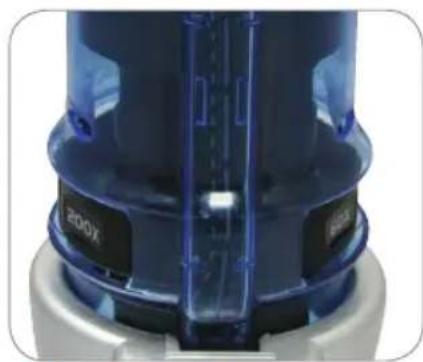

2. Far scorrere attentamente l'oculare del

microscopio nei bracci della base e del supporto del microscopio fino a che la sezione ampia attorno alla ghiera della risoluzione si posiziona rispetto ai bracci.

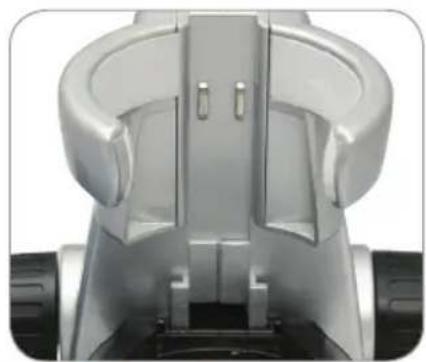

3. I morsetti metallici posizionati nella parte

posteriore del microscopio devono fare contatto con i morsetti posizionati nella parte posteriore del braccio (sulla base). Tali morsetti alimentano l'illuminatore della base del microscopio attraverso la porta USB del computer.

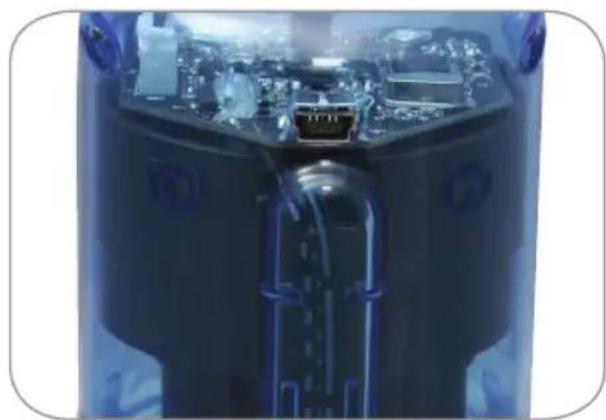

Prima di utilizzare Amoeba per la visualizzazione o l’imaging sullo schermo del proprio computer, assicurarsi che il driver sia riconosciuto dal computer. Amoeba utilizza un sistema “Plug and Play” in cui il computer dovrebbe automaticamente riconoscere il tipo di driver su sistemi operativi Microsoft Windows 7, XP, Vista e alcuni sistemi operativi 2000 e la maggior parte delle versioni Apple Mac 10.4.9 e successive. Connettore cavo USB Collegare il cavo USB (estremità del connettore più grande) a una porta USB del computer e collegare il connettore piccolo del cavo USB all'oculare del microscopio. Diversi sistemi operativi potranno visualizzare messaggi leggermente differenti. Ad esempio, alcuni sistemi operativi Windows potranno visualizzare il messaggio “Installazione software del driver del dispositivo” e dopo pochi istanti visualizzare il messaggio “I dispositivi sono pronti per essere utilizzati.” Seguire le istruzioni visualizzate sullo schermo. Sarà necessario installare il software di gestione ULead Photo (su sistemi operativi Windows) per poter eseguire una visualizzazione e/o l’imaging. Tutti gli imaging devono essere effettuati con l’ausilio di questo programma software in quanto il tasto Foto sul microscopio non è utilizzabile. Prima di installare il software, scollegare il cavo USB fino al termine dell’installazione. Se lo si desidera, è inoltre possibile utilizzare alcuni altri software di acquisizione immagini che potrebbe essere disponibile nel vostro sistema operativo Windows (Amcap, ecc). Nota: per utilizzare Amoeba con sistemi operativi

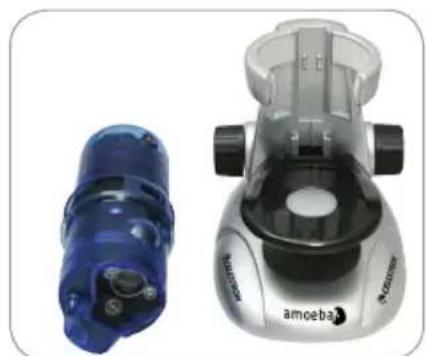

1. Oculare e base del microscopio 2. Bracci della base del

Mac, è richiesta la versione Mac 10.4.9 o successiva ed è inoltre necessario utilizzare un programma di acquisizione immagini/foto compatibile con Mac (iChat con PhotoBooth, ecc.). Per trovare Photo Booth sulla maggior parte dei Mac, andare al disco rigido e fare clic su Applicazioni. Selezionare PhotoBooth dall'elenco delle applicazioni. Se una fotocamera è già collegata al computer, PhotoBooth verrà visualizzato per impostazione predenita. È necessario modicare questa impostazione su "Fotocamera" o "Fotocamera USB 2.0". È ora possibile scattare foto con Amoeba utilizzando il pulsante di acquisizione. N.B.: molte tastiere sui computer Mac hanno una porta USB. Amoeba non funzionerà con tali porte USB poiché non garantiscono una sufciente alimentazione. È necessario connettere il cavo USB direttamente al sistema tower del computer.

INSTALLAZIONE DEL SOFTWARE DI

GESTIONE ULEAD PHOTO

Amoeba è completo di un CD-ROM del software di gestione ULead Photo che permette di utilizzare il microscopio per funzioni visive e/o per imaging con il proprio computer quando si utilizzano sistemi operativi Microsoft Windows. Prima di installare il software rimuovere il cavo USB del microscopio dal computer. Non connettere il cavo fino al termine dell'installazione. Inserire il CD nell'unità CD-ROM. Il software dovrebbe avviarsi automaticamente. Aprire Windows Explorer e selezionare l'unità contenente il CD e avviare il menu di selezione. Fare doppio clic su Esegui AutoRun.exe. oppure, su alcuni sistemi operativi, la finestra “Auto Play” si aprirà automaticamente. Se il software (per sistemi operativi Windows) non si avvia automaticamente, fare doppio clic su "Computer" e fare clic con il tasto destro del mouse sull'icona del CD-ROM. Il software dovrebbe quindi avviarsi. Fare doppio clic sulla voce del menu “Installa ULead VideoStudio 7”, oppure si potrebbe vedere un elenco di file, quindi selezionare “Configura” – (icona con una barca a vela) per iniziare l’installazione.

Verrà visualizzata la procedura guidata InstallShield. Selezionare una tra le seguenti lingue; cinese (semplificato o tradizionale), inglese, francese, tedesco, italiano, giapponese, coreano o spagnolo. In seguito, selezionare le scelte predefinite ("Avanti", ecc.) fino a visualizzare “Fine”, quindi fare clic su quest'ultimo.

Inserire il numero di serie del software identificato sulla confezione del CD-ROM. Conservare la confezione in caso occorra installare il software in seguito per qualsiasi motivo. Verrà quindi visualizzato un messaggio (ogni sistema operativo potrebbe mostrare un messaggio differente) che guiderà nel processo di installazione. Nota: Durante l’installazione si potrebbe vedere una schermata pop up relativa all’installazione di “Real Player” o di “Quick Time”, sarà sufciente fare clic su “Annulla”. Dai le di congurazione iniziali a schermo, è inoltre possibile scegliere di scaricare “Installa Fotocamera PC USB 2.0” che è un’applicazione AmCap per la visualizzazione e l’esecuzione di imaging. Al termine della corretta installazione del software, sarà necessario riavviare il computer. Si visualizzerà un'icona chiamata “ULead Video Studio”. Quando si utilizza Amoeba, se tale icona non viene visualizzata, è necessario selezionare il programma dall'elenco dei "Programmi installati". Se si desidera un aggiornamento ad un programma software ULead più sofisticato, visitare www.ulead. com.

OGGETTI E VETRINI. È possibile visualizzare o effettuare l’imaging di monete, francobolli, denaro, gemme, piante, animali, circuiti stampati, vetrini da microscopio e molti altri oggetti. Prima di procedere, leggere le informazioni per la messa a fuoco, la risoluzione e l'illuminazione (vedere di seguito). Nota: per oggetti solidi è possibile osservare no a 10 mm di spessore con tutti i tipi di risoluzione o no a 15 mm con risoluzione 10x. Ad ogni modo, per oggetti di grandi dimensioni, leggere le istruzioni (n. 5 di seguito). MESSA A FUOCO E MODIFICA DELLA RISOLUZIONE (INGRANDIMENTO). Quando il sistema Amoeba è posizionato direttamente sull'oggetto o sul vetrino, utilizzare la manopola di messa a fuoco per ottenere una messa a fuoco precisa. Ruotare in avanti e indietro per vedere come ottenere la migliore posizionewww.celestron.com

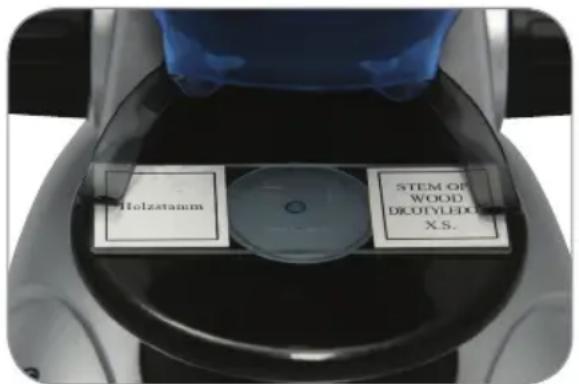

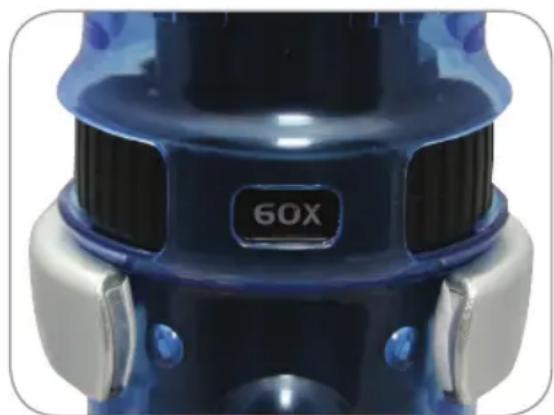

di messa a fuoco. Con la pratica sarà sempre più semplice ottenerla. Vetrino posizionato sul piano Risoluzione 60x

1. Iniziare sempre con la risoluzione minore (10x)

girando la ghiera della risoluzione in posizione 10x.

2. Per vedere un vetrino di campione, posizionare il

vetrino sotto i fermi della base quanto più possibile al centro del piano di osservazione. Per osservare un oggetto solido, posizionare l'oggetto quanto più possibile al centro del piano.

3. Per avviare il programma del software ULead

Photo un LED verde si accenderà a indicare che l'alimentazione è ON. Il vetrino di campione o l'oggetto dovrebbe essere visualizzato nell'area di anteprima dello schermo del computer. Se non lo si visualizza, fare clic su Acquisisci/Impostazioni acquisizione. Ruotare la manopola in qualsiasi direzione fino a ottenere un'immagine nitida. Potrebbe essere necessario spostare il vetrino di campione o l'oggetto per posizionarlo al centro della schermata dell'anteprima. La centratura degli oggetti diverrà sempre più semplice con la pratica.

4. Ora è possibile scegliere una risoluzione maggiore

(60x) o la massima risoluzione (200x) ruotando la ghiera della risoluzione fino a che non si fissa in posizione. Potrà essere necessario riapplicare il focus sul vetrino o sull'oggetto dopo aver modificato la risoluzione. Con risoluzioni elevate, le visualizzazioni saranno ampiamente ingrandite ma anche più scure e spesso difficili da individuare. Le visualizzazioni migliori sono quelle a basse risoluzione con un ampio campo di veduta e che visualizzano immagini più luminose, specialmente con oggetti solidi.

5. La visualizzazione o l'imaging di oggetti solidi di

grandi dimensioni (superiori ai 10 mm di spessore o che non rientrano nell'area del piano) sono possibili utilizzando esclusivamente l'oculare (non connesso alla base e al supporto). Con il cavo USB collegato, rimuovere l'oculare del microscopio dalla base e dal supporto. L'illuminatore superiore viene utilizzato per questo tipo di visualizzazione o imaging. Una bassa risoluzione (10x) può essere utilizzata direttamente sull'oggetto e fino a 10 mm di distanza. Una media risoluzione (60x) può essere utilizzata su oggetti da una distanza tra i 5 mm e i 10 mm. Un'elevata risoluzione (200x) non può essere utilizzata per questo tipo di visualizzazione o imaging. Ricordare di riapplicare il focus ogni volta che sposta il microscopio. NOTA: per l’imaging o durante la configurazione durante l’utilizzo di determinati sistemi operativi; potrebbero apparire finestre o messaggi di errore Ulead quali “impossibile avviare il grafico di acquisizione”, “impossibile pre-allocare lo spazio di acquisizione del file”, “il formato colore della finestra è stato modificato”, ecc. In questo caso, ignorare tali messaggi e cliccare OK. IMAGING Su alcuni sistemi operativi si potrebbero vedere messaggi di errore comparire al tentativo di effettuare l’imaging. In tal caso, fare clic su ok oppure ignorarli. Su alcuni sistemi operativi, le spie a LED potrebbero spegnersi all’avvio di un video ma si riaccenderanno immediatamente man mano che il video sarà in corso di registrazione. ILLUMINAZIONE L'illuminazione è alimentata via cavo USB collegato al computer e all'oculare del microscopio. Il cavo USB alimenta anche la visualizzazione e l'imaging attraverso il software di gestione ULead Photo.

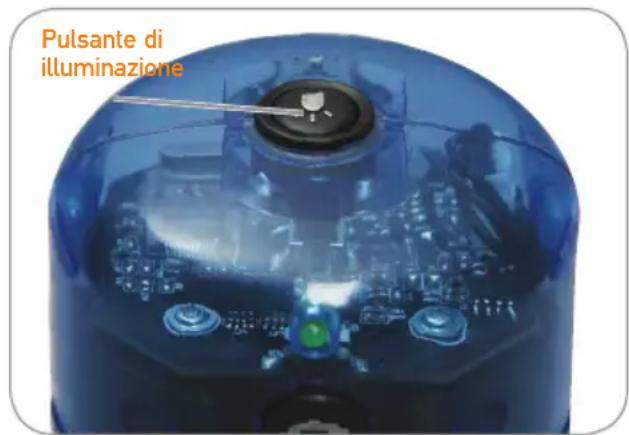

1. L'illuminatore superiore (illuminazione su oggetti

solidi) si accende quando si preme il pulsante di illuminazione una volta.www.celestron.com

2. L'illuminatore inferiore (illuminazione verso l'alto

dal piano attraverso i vetrini di campione) si accende quando si premere il pulsante di illuminazione due volte.

3. Entrambi gli illuminatori (superiore e inferiore)

possono essere accesi premendo il pulsante di illuminazione (nuovamente) per visualizzare oggetti o vetrini semi trasparenti.

4. Premere il pulsante di illuminazione (nuovamente)

per spegnere tutta l'illuminazione. Nota: quando è presente alimentazione, un LED bianco si accende nella parte superiore dell'oculare del microscopio che non serve ad altro che a offrire un effetto visivo.

CURA, MANUTENZIONE E

GARANZIA Il sistema Amoeba è uno strumento di precisione e deve essere sempre trattato con cura. Seguire questi semplici suggerimenti riguardanti la cura e la manutenzione e il microscopio avrà così bisogno di una minima manutenzione nell'arco della sua durata.

Riporre il sistema Amoeba in un luogo asciutto e pulito

Prestare attenzione nel caso in cui si utilizzi il sistema Amoeba sotto la diretta luce del solo per prevenire danni al microscopio o agli occhi

Non puntare mai il sistema Amoeba verso il sole o la fotocamera potrebbe venirne seriamente danneggiata e potrebbe smettere di funzionare

Pulire le superfici esterne con un panno umido

Non disassemblare o pulire mai i componenti interni del microscopio. Questa azione deve essere eseguita solo da tecnici qualificati in fabbrica o presso altre strutture di riparazione autorizzate

Non disassemblare o scomporre il microscopio poiché potrebbe danneggiarsi

Quando si maneggiano vetrini di campione in vetro occorre farlo con cura in quanto i bordi possono essere taglienti

Rimuovere il cavo USB dalla porta USB del computer quando non in uso GARANZIA Il sistema Amoeba ha due anni di garanzia limitata. Visitare il sito web di Celestron per informazioni dettagliate su tutti i microscopi Celestron all'indirizzo www.celestron.com. Pulsante di illuminazione2835 Columbia St. Torrance, California 90503 U.S.A. ©2012 Celestron Tutti i diritti riservati./Stampato in Cina 12-01 Realizzato e progettato per l'uso di utenti di età superiore ai 13 anniBEDIENUNGSANLEITUNG
