MANUAL DE USUARIO Amoeba Dual Purpose CELESTRON

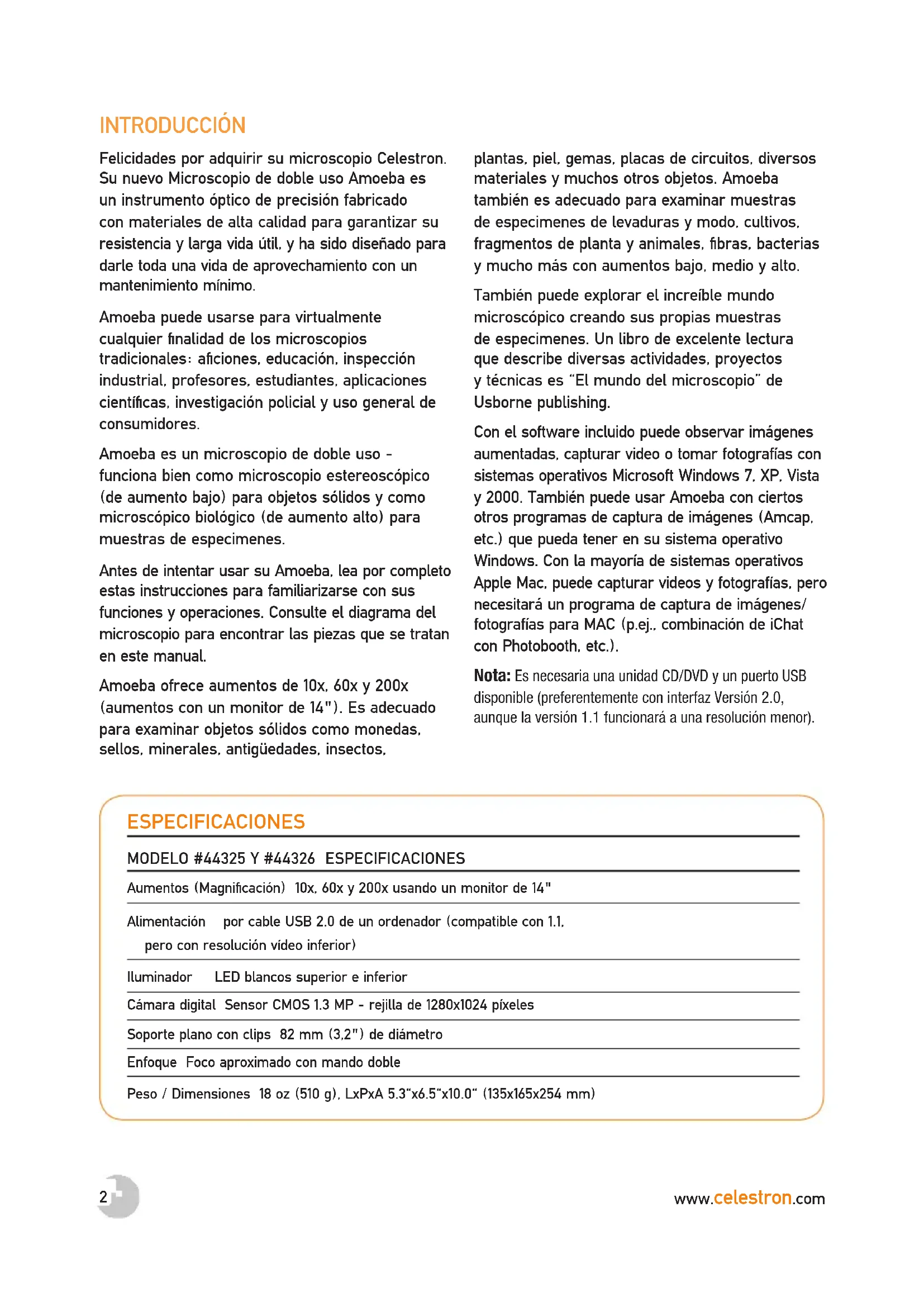

Digital Microscope de doble usowww.celestron.com INTRODUCCIÓN Felicidades por adquirir su microscopio Celestron. Su nuevo Microscopio de doble uso Amoeba es un instrumento óptico de precisión fabricado con materiales de alta calidad para garantizar su resistencia y larga vida útil, y ha sido diseñado para darle toda una vida de aprovechamiento con un mantenimiento mínimo. Amoeba puede usarse para virtualmente cualquier finalidad de los microscopios tradicionales: aficiones, educación, inspección industrial, profesores, estudiantes, aplicaciones científicas, investigación policial y uso general de consumidores. Amoeba es un microscopio de doble uso - funciona bien como microscopio estereoscópico (de aumento bajo) para objetos sólidos y como microscópico biológico (de aumento alto) para muestras de especimenes. Antes de intentar usar su Amoeba, lea por completo estas instrucciones para familiarizarse con sus funciones y operaciones. Consulte el diagrama del microscopio para encontrar las piezas que se tratan en este manual. Amoeba ofrece aumentos de 10x, 60x y 200x (aumentos con un monitor de 14"). Es adecuado para examinar objetos sólidos como monedas, sellos, minerales, antigüedades, insectos, plantas, piel, gemas, placas de circuitos, diversos materiales y muchos otros objetos. Amoeba también es adecuado para examinar muestras de especimenes de levaduras y modo, cultivos, fragmentos de planta y animales, fibras, bacterias y mucho más con aumentos bajo, medio y alto. También puede explorar el increíble mundo microscópico creando sus propias muestras de especimenes. Un libro de excelente lectura que describe diversas actividades, proyectos y técnicas es “El mundo del microscopio” de Usborne publishing. Con el software incluido puede observar imágenes aumentadas, capturar video o tomar fotografías con sistemas operativos Microsoft Windows 7, XP, Vista y 2000. También puede usar Amoeba con ciertos otros programas de captura de imágenes (Amcap, etc.) que pueda tener en su sistema operativo Windows. Con la mayoría de sistemas operativos Apple Mac, puede capturar videos y fotografías, pero necesitará un programa de captura de imágenes/ fotografías para MAC (p.ej., combinación de iChat con Photobooth, etc.). Nota: Es necesaria una unidad CD/DVD y un puerto USB disponible (preferentemente con interfaz Versión 2.0, aunque la versión 1.1 funcionará a una resolución menor).

MODELO #44325 Y #44326 ESPECIFICACIONES

Aumentos (Magnificación) 10x, 60x y 200x usando un monitor de 14"Alimentación por cable USB 2.0 de un ordenador (compatible con 1.1, pero con resolución vídeo inferior)Iluminador LED blancos superior e inferiorCámara digital Sensor CMOS 1.3 MP - rejilla de 1280x1024 píxelesSoporte plano con clips 82 mm (3,2") de diámetroEnfoque Foco aproximado con mando doblePeso / Dimensiones 18 oz (510 g), LxPxA 5.3“x6.5“x10.0“ (135x165x254 mm) ESPECIFICACIONES 2www.celestron.com

> Módulo de microscopio > Pie de microscopio con base > Cable USB – 2.0 > CD-ROM – Programa de gestión de fotografía ULead > Manual de instrucciones > Pinzas – Plástico > Cuentagotas – Plástico > Sonda de aguja – Plástico > 8 muestras preparadas > 4 muestras vacías

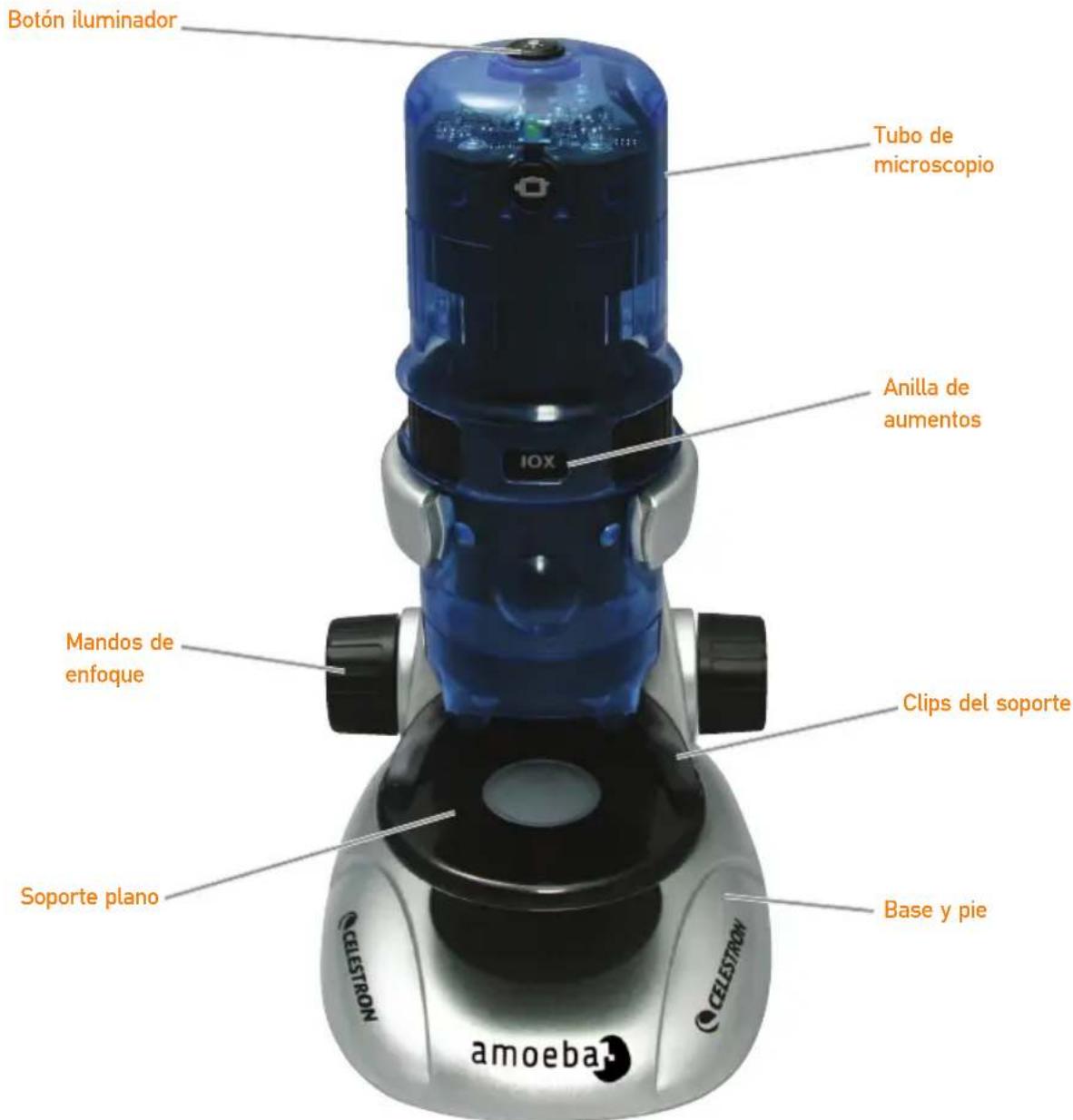

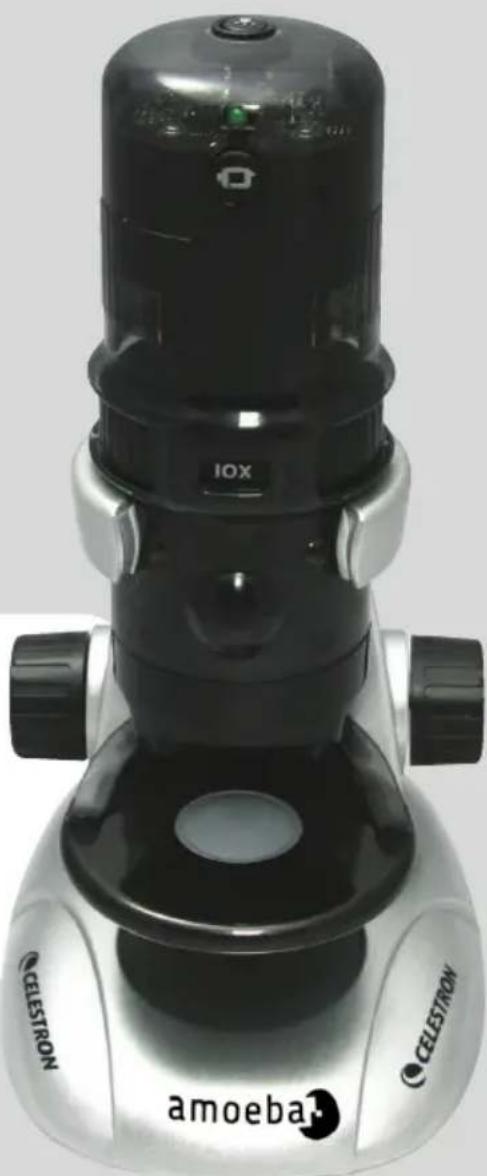

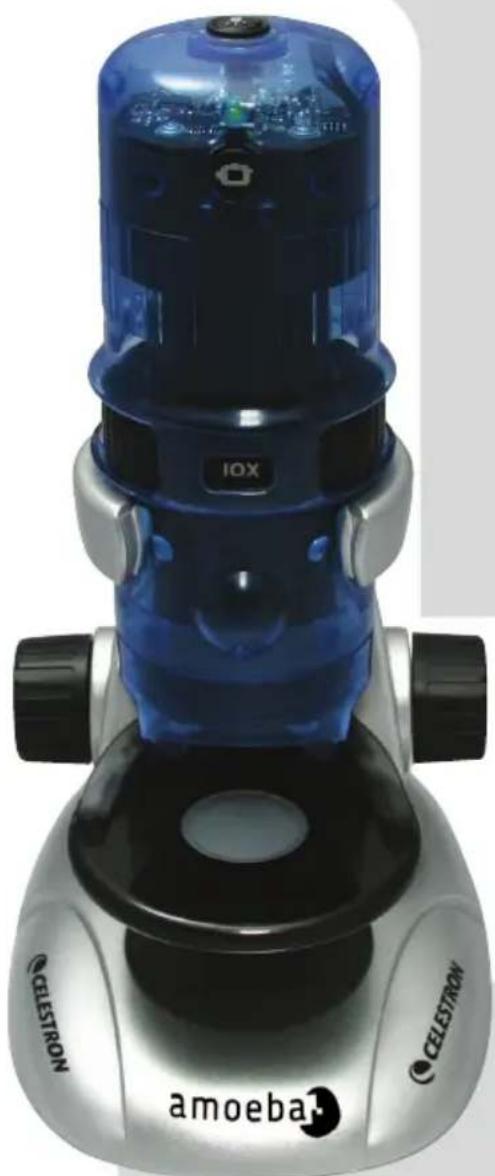

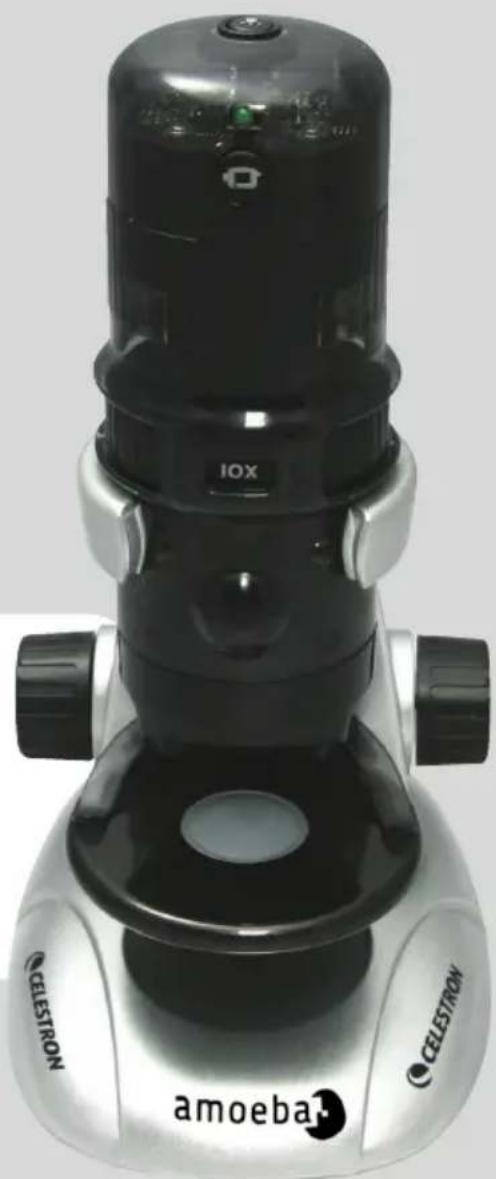

CONOZCA SU MICROSCOPIO AMOEBA

Botón iluminador Tubo de microscopio Anilla de aumentos Clips del soporte Base y pie Mandos de enfoque Soporte planowww.celestron.com

CONFIGURACIÓN DEL AMOEBA

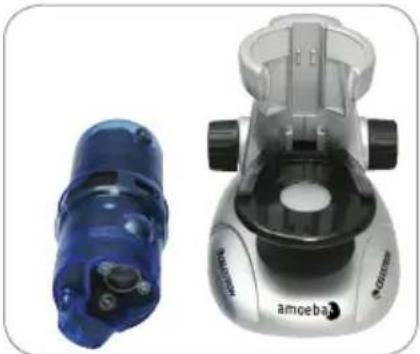

1. Saque cuidadosamente el tubo del microscopio

(módulo) y la base con el pie (zona plateada) de la caja y póngalos sobre una mesa, escritorio u otra superficie plana.

2. Deslice cuidadosamente el tubo del

microscopio en los brazos de la base y el pie del microscopio hasta que la sección ancha alrededor de la anilla de alimentación repose contra los brazos.

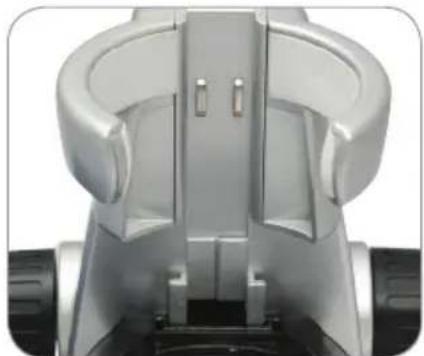

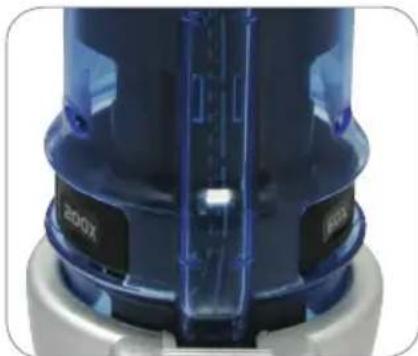

3. Los terminales metálicos en la parte posterior

del microscopio deben estar en contacto con los terminales en la parte posterior del brazo (en la base). Estos terminales proporcionan alimentación del puerto USB del ordenador a la base del microscopio para el iluminador inferior.

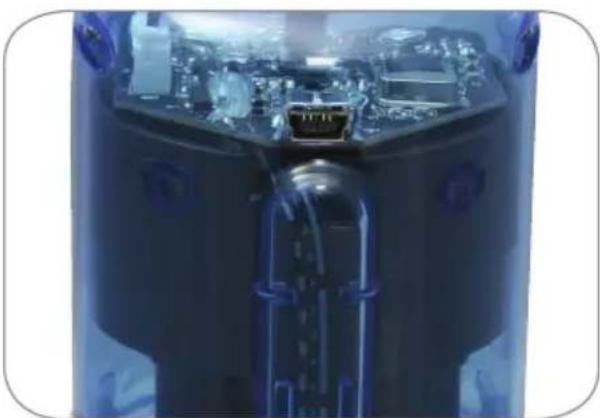

Antes de usar Amoeba para ver o tomar imágenes en su pantalla de ordenador, asegúrese de que el controlador sea reconocido por el ordenador. Amoeba usa un sistema "Plug and Play" en el que el ordenador debería reconocer automáticamente el tipo de controlador en sistemas operativos Microsoft Windows 7, XP, Vista y algunos 2000, así como la mayoría de sistemas operativos Apple MAC versión 10.4.9 y posterior. Toma de cable USB Conecte el cable USB (extremo de toma más grande) en un puerto USB de su ordenador y conecte la toma pequeña del cable USB al tubo del microscopio. Cada sistema informático tendrá mensajes ligeramente distintos. Por ejemplo, en algunos sistemas operativos Windows puede verse un mensaje "Instalando software controlador del dispositivo" y poco después verse el mensaje "Su dispositivo está listo para usarse." Siga las instrucciones en pantalla. Deberá instalar el programa de gestión de fotografía ULead (en sistemas operativos Windows) para ver y/o tomar imágenes. Toda captura de imágenes debería realizarse con el programa, ya que el botón de foto del microscopio no es utilizable. Antes de instalar el programa, desconecte el cable USB hasta que termine la instalación. También puede usar algún otro programa de captura de imágenes/fotogragfías que pueda tener en su sistema operativo Windows (Amcap, etc.) si lo desea. Nota: Para usar Amoeba con sistemas operativos MAC, necesitará MAC Versión 10.4.9 o superior y usar un programa de captura de imágenes/fotografías compatible con MAC

1. Tubo de microscopio y base 2. Brazos de la base del

(iChat con PhotoBooth, etc.). Para encontrar PhotoBooth en un Mac, acceda al disco duro y pulse Aplicaciones. Elija PhotoBooth en la lista de aplicaciones. Si ya hay una cámara conectada al ordenador, PhotoBooth la mostrará por defecto. Deberá cambiarlo a "Cámara" o "Cámara USB 2.0". Ahora puede tomar fotografías con Amoeba usando el botón de captura. Observe: Muchos teclados de Mac tienen un puerto USB. Amoeba no funcionará con este puerto USB porque no tiene la suficiente potencia. Debe conectar el USB directamente a la torre del ordenador.

INSTALACIÓN DEL PROGRAMA DE

GESTIÓN DE FOTOGRAFÍA ULEAD

Amoeba incluye un CD-ROM con el programa de gestión de fotografía ULead, que le permite usar su microscopio con finalidades visuales y/o para tomar imágenes con su ordenador al usar sistemas operativos Microsoft Windows. Antes de instalar el programa, desconecte el cable USB del microscopio del ordenador. No conecte el cable hasta que termine la instalación del programa. Introduzca el CD en su unidad CD-ROM. El programa debería arrancar automáticamente. Abra el explorador de Windows y elija la unidad en la que está introducido el CD y arranque el menú de selección. Pulse dos veces en Ejecutar Autorun.exe; en algunos sistemas operativos la “Reproducción automática” se abre automáticamente. Si el programa (para sistemas operativos Windows) no comienza automáticamente, pulse dos veces en "Mi PC" y pulse el botón derecho en el icono de CD-ROM. El programa debería arrancar. Pulse dos veces en el elemento de menú “Instalar ULead VideoStudio 7” o, si ve una lista de archivos, seleccione “Setup” - (icono de barco de vela) para iniciar la instalación.

Aparecerá el asistente de instalación. Seleccione un idioma entre las opciones siguientes; Chino (simplificado o tradicional), Inglés, Francés, Alemán, Italiano, Japonés, Coreano o Español. A continuación, seleccione las opciones por defecto ("Siguiente", etc.) hasta que vea "Finalizar" y púlselo.

Introduzca el número de serie del programa que encontrará en la tapa del CD-ROM. Conserve la tapa si necesita volver a instalar el programa por cualquier motivo. Aparecerán mensajes (cada sistema operativo puede mostrar un mensaje distinto) para orientarle por el proceso de instalación. Nota: Durante la instalación puede que se muestre una ventana emergente solicitando instalar “Real Player” o “Quick Time”; pulse “Cancelar” si es el caso. Desde la pantalla inicial de instalación también puede elegir descargar “Instalar Cámara PC USB 2.0”, que es AmCap para visionado o toma de imágenes. Cuando el programa esté correctamente instalado, deberá reiniciar su ordenador. Tendrá un icono en el escritorio llamado “ULead Video Studio”. Si el icono no aparece deberá seleccionar el programa en la lista "Programas instalados" cuando use su Amoeba. Si quiere actualizar a un programa ULead más actual, visite www.ulead.com.

FUNCIONAMIENTO DE AMOEBA

CONECTE EL CABLE USB AL ORDENADOR Y AL AMOEBA PARA COMENZAR A VER OBJETOS Y MUESTRAS - Puede visionar o tomar imágenes de monedas, sellos, divisas, gemas, plantas, alimentos, placas de circuito, especimenes de muestras y muchos otros objetos. Lea la información sobre enfoque, alimentación e iluminación (ver más adelante) antes de continuar. Nota: Para objetos sólidos puede ver hasta 10 mm de grosor en todos los aumentos o hasta 15 mm a 10x. Sin embargo, para objetos sólidos grandes, lea las instrucciones (#5 más adelante).

ENFOCAR Y CAMBIAR LOS AUMENTOS

(MAGNIFICACIÓN) - Cuando se coloque el Amoeba directamente sobre el objeto o la muestra, use el mando de enfocado para obtener un foco definido. Gire pasado el foco y retrocesa para obtener la mejor posición de enfoque. Con práctica será más fácil de encontrar. Muestra colocada en el soportewww.celestron.com

1. Comience siempre con el aumento más bajo

(10x) girando la anilla de aumentos a la posición 10x.

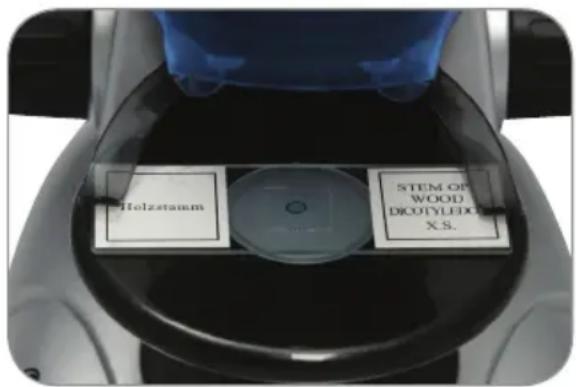

2. Para ver una muestra de espécimen, coloque la

muestra bajo los clips del soporte tan cerca del centro del soporte como sea posible. Para ver un objeto sólido, coloque el objeto tan cerca como sea posible del centro del soporte.

3. Para iniciar el programa de gestión de fotografías

ULead, se encenderá un LED verde encima para indicar que está encendido. Su muestra de espécimen u objeto debería aparecer en la zona de vista previa de la pantalla. Si no es el caso, pulse Captura/Configuración de captura. Gire el mando de foco en ambas direcciones hasta obtener una imagen definida. Puede tener que mover la muestra de espécimen u objeto para centrarlo en la pantalla de vista previa. Centrar objetos se hará más fácil con la práctica.

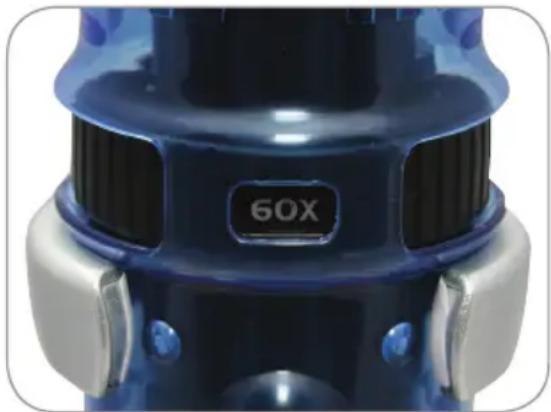

4. Ahora puede elegir un aumento mayor (60x) o

el aumento máximo (200x) girando la anilla de aumento hasta que encaje en posición. Deberá volver a enfocar su muestra u objeto después de cambiar de aumento. Con aumentos elevados, la vista se magnificará mucho pero será algo más oscura y a veces más difícil de localizar. La vista más agradable de produce a aumentos más bajos, que tienen un campo más ancho de visión y muestran imágenes más brillantes, especialmente con objetos sólidos.

5. Ver o captar imágenes de objetos sólidos

grandes (más de 10 mm de grosor o los que no entren en la zona dle soporte) puede hacerse usando el tubo del microscopio mismo (no conectado a la base y el pie). Con el cable USB conectado, saque el tubo del microscopio de la base y el pie. El iluminador superior se usa para este tipo de visionado o toma de imagen. El aumento bajo (10x) puede usarse directamente sobre el objeto y hasta a 10 mm de distancia. El aumento medio (60x) puede usarse en objetos de 5 mm a 10 mm de distancia. El aumento elevado (200x) no puede usarse para este tipo de visionado o toma de imagen. Recuerde volver a enfocar cada vez que mueva el microscopio. NOTA: Para tomar imagines o durante la configuración, usando Ciertos sistemas operativos, puede ver un mensaje de error de Windows o ULead parecido a “no se puede iniciar el gráfico de captura”, “no se puede preasignar el espacio del archivo de captura”, “el formato de color de Windows ha cambiado”,etc. Ignore estos mensajes y pulse Aceptar.

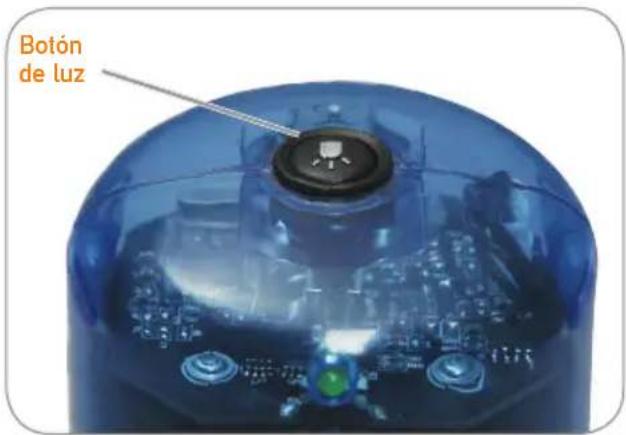

En algunos sistemas operativos puede que se muestren mensajes de error al intentar tomar imágenes; si es el caso, pulse Aceptar o ignórelos. En algunos sistemas operativos los testigos LED pueden apagarse al iniciar un video para volver a encenderse inmediatamente cuando se esté grabando. ILUMINACIÓN La iluminación se alimenta con el cable USB conectado a su ordenador y al tubo del microscopio. El cable USB también proporciona alimentación para ver y tomar imágenes usando el programa de gestión de fotografía ULead.

1. El iluminador superior (luz proyectada sobre

objetos sólidos) se enciende al pulsar el botón de luz una vez.

2. El iluminador inferior (luz ascendente desde la

base a través de las muestras) se enciende al pulsar el botón de luz dos veces.

3. Ambos iluminadores (superior e inferior) pueden

encenderse pulsando el botón de luz (de nuevo) para ver objetos o muestras semitransparentes.

4. Pulse el botón de luz (de nuevo) para apagar

toda la iluminación. Nota: Cuando esté encendido, se encenderá un LED blanco dentro de la parte superior del tubo del microscopio, que no tiene otra función que ofrecer un efecto visual.www.celestron.com

Su Amoeba es un instrumento óptico de precisión y debe tratarse con cuidado en todo momento. Siga estas recomendaciones de cuidados y mantenimiento y su microscopio necesitará muy poco mantenimiento a lo largo de su vida útil.

Guarde el Amoeba en un lugar limpio y seco

Tenga mucho cuidado si usa su Amoeba a la luz del sol directa para evitar dañar el microscopio o sus ojos

No apunte nunca el Amoeba al sol podría dañar la cámara y ésta dejaría de funcionar

Limpie las superficies exteriores con una gamuza humedecida

No desmonte ni limpie nunca piezas internas del microscopio. Esta acción debe ser realizada por técnicos cualificados en la fábrica u otras instalaciones de reparación autorizadas

No desmonte ni desensamble el microscopio o pueden producirse daños

Al manipular muestras de especimenes de cristal, tenga cuidado, los bordes pueden estar afilados

Saque el cable USB del puerto USB del ordenador cuando no lo use GARANTÍA Su Amoeba tiene una garantía limitada de dos años. Visite el sitio web de Celestron para obtener información detallada sobre todos los microscopios Celestron en www.celestron.com. Botón de luz2835 Columbia St. Torrance, California 90503 EE.UU. ©2012 Celestron Todos los derechos reservados. /Impreso en China 01-12 Diseñado y pensado para personas de 13 años o más de edad
