BEDIENUNGSANLEITUNG Amoeba Dual Purpose CELESTRON

Doppelfunktion Digitales Mikroskopwww.celestron.com EINLEITUNG Herzlichen Glückwunsch zum Kauf Ihres Mikroskops von Celestron. Ihr neues Doppelfunktion-Mikroskop ist ein hochpräzises optisches Instrument, dass aus hochwertigen Materialien gefertigt wurde, um Haltbarkeit und lange Lebensdauer zu gewährleisten und es wird Ihnen während seiner Lebensdauer Freude bei minimalem Wartungsaufwand bereiten. Amoeba kann praktisch für alles benutzt werden, für das auch herkömmliche Mikroskope benutzt werden: Bastler, Pädagogen, Industrielle Kontrolle, Lehrer, Schüler, wissenschaftliche Anwendungen, Untersuchungen bei der Strafverfolgung und allgemeine Verwendung durch Verbraucher. Amoeba ist ein Doppelfunktion-Mikroskop – Es funktioniert als ein stereoskopisches (niedrige Vergrößerung) Mikroskop für feste Objekte und als ein biologisches (hohe Vergrößerung) Mikroskop für Objektträger. Bevor Sie Ihr Amoeba benutzen, lesen Sie bitte diese Anweisungen gründlich durch, um sich mit seinen Funktionen und der Inbetriebnahme vertraut zu machen. Sehen Sie in der Darstellung des Mikroskops nach, um die Teile zu finden, die in diesem Handbuch besprochen werden.Amoeba bietet Vergrößerungen von 10x, 60x und 200x (Vergrößerung mit einem 14”-Monitor). Es ist gut für die Untersuchen fester Objekte geeignet, wie zum Beispiel Münzen, Briefmarken, Steine, Fossilien, Insekten, Pflanzen, Haut, Edelsteine, Platinen, verschiedene Materialien und viele weitere Objekte. Amoeba ist gleichermaßen für die Untersuchung von Objektträgern mit Hefen und Schimmel, Kulturen, Pflanzen- und Tierteilen, Fasern, Bakterien und weiteren Objekten bei niedriger, mittlerer und hoher Vergrößerung gut geeignet.Sie können auch die Welt der Mikroskopie erforschen, indem Sie Ihre eigenen eigenen Objektträger erstellen. Ein ausgezeichnetes Buch, dass verschiedene Tätigkeiten, Projekte und Verfahren beschreibt, ist „Die Welt des Mikroskops“ von Usborne Publishing. Mit der mitgelieferten Software können Sie unter den Betriebssystemen Microsoft Windows 7, XP, Vista und 2000 vergrößerte Bilder und aufgezeichnete Videos betrachten oder Sie können Schnappschüsse aufnehmen. Sie können das Amoeba auch mit anderer Bilderfassungssoftware (Amcap usw.) verwenden, die Sie unter Ihrem Windows installiert haben. Bei den meisten Apple MAC Betriebssystemen können Sie Videos und Schnappschüsse aufnehmen, Sie benötigen aber Bild/Fotoaufnahmesoftware für MAC (z.B., eine Kombination von iChat mit Photobooth usw.). Hinweis: Es sind ein CD/DVD-Laufwerk und ein freier USB-Port erforderlich (ein Port Version 2.0 funktioniert am besten, aber auch Version 1.1 funktioniert bei geringerer Auflösung).

MODELL #44325 UND #44326 TECHNISCHE DATEN

Vergrößerung 10x, 60x und 200x mittels eines 14”-Monitors. USB Kabel USB 2.0 Übertragung von einem Computer (1.1 kompatibel, jedoch niedrigere Videoauflösung)Beleuchtung Weiße LEDs oben und untenDigitalkamera 1,3 MP CMOS-Sensor – 1280x1024 Pixel Ebener Objekttisch mit Klammern 82 mm DurchmesserFokussierung Grober Fokus mit zwei DrehköpfenGewicht/Abmessungen 510 g, LxBxH 135x165x254 mm TECHNISCHE DATEN 2www.celestron.com

> Mikroskopmodul > Mikroskopständer mit Basis > USB-Kabel – 2.0 > CD-ROM – ULead Fotoverwaltungssoftware > Bedienungsanleitung > Pinzette – Kunststoff > Pipette – Kunststoff > Nadelsonde – Kunststoff > 8 Stück vorgefertigte Objektträger > 4 Stück leere Objektträger

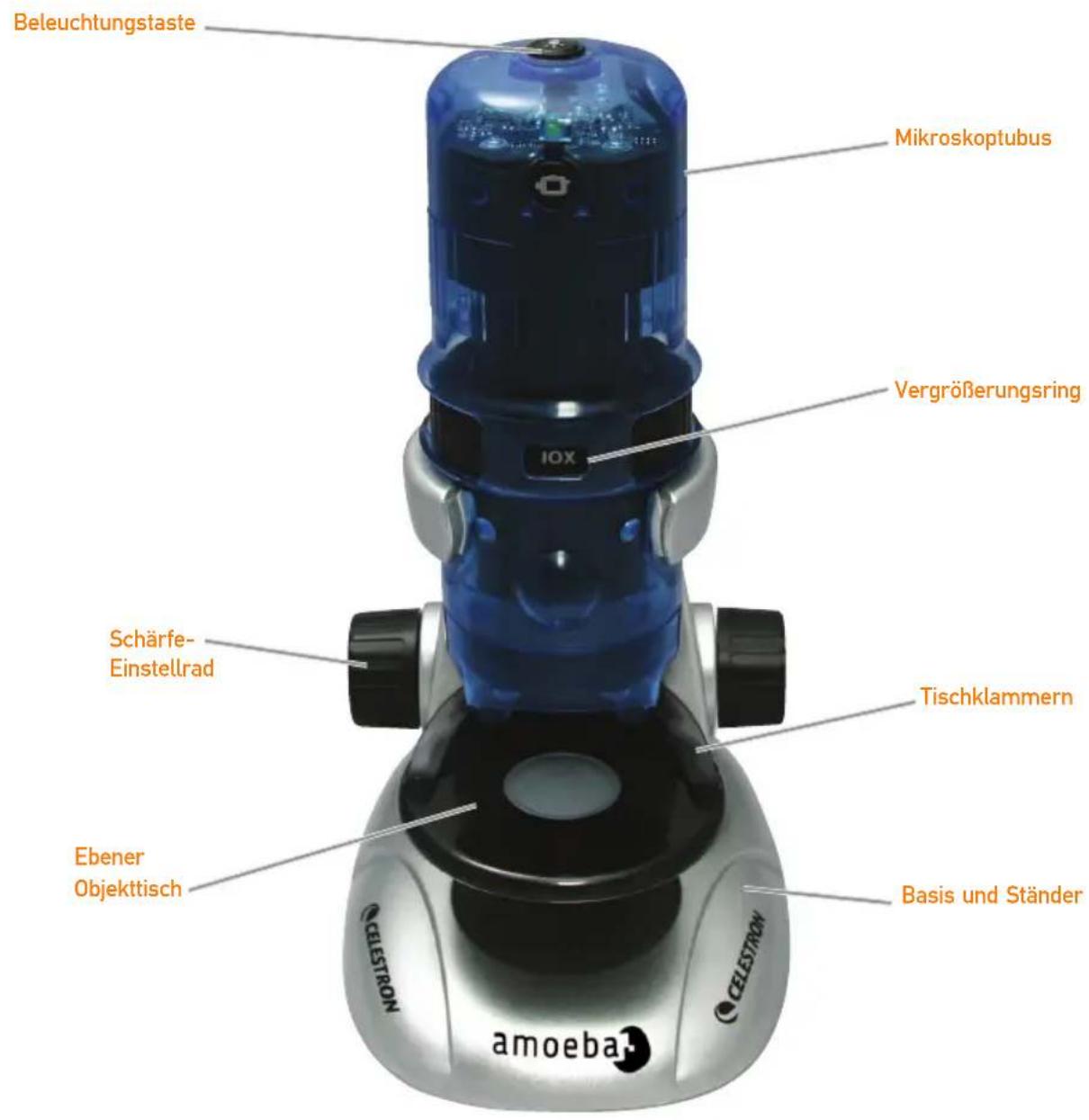

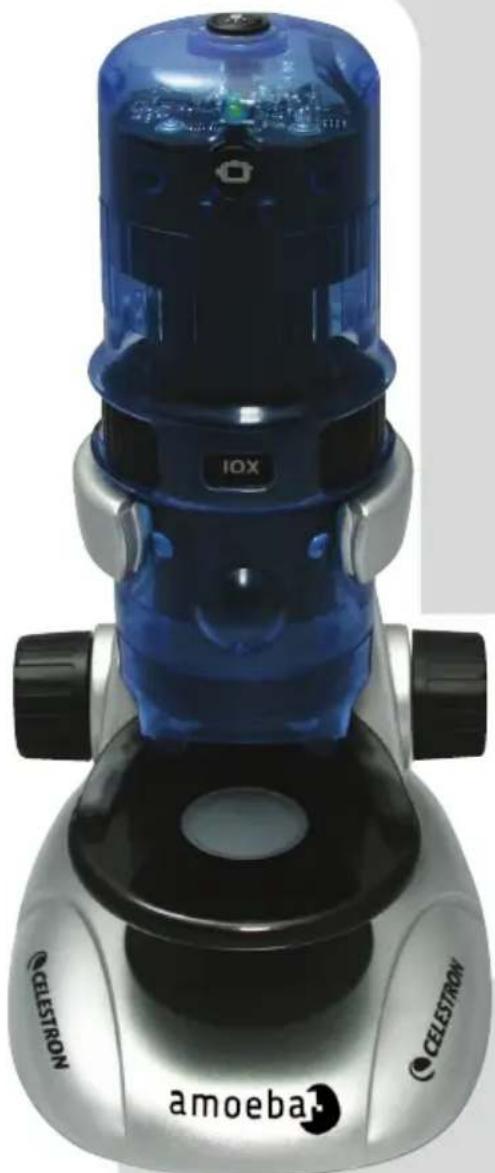

AUFBAU IHRES AMOEBA-MIKROSKOPS

Beleuchtungstaste Mikroskoptubus Vergrößerungsring Tischklammern Basis und Ständer Schärfe- Einstellrad Ebener Objekttischwww.celestron.com

EINRICHTEN DES AMOEBA

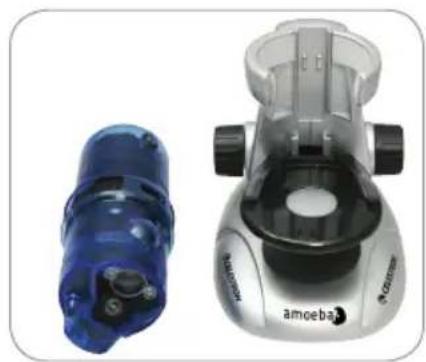

1. Nehmen Sie vorsichtig den Mikroskoptubus

(Modul) und die Basis mit dem Ständer (silbernes Teil) aus der Box und legen Sie diesen auf einen Tisch, Schreibtisch oder eine andere flache Oberfläche.

2. Schieben Sie den Mikroskoptubus vorsichtig

in die Arme an der Mikroskopbasis und des Ständers, bis der breite Abschnitt um den Vergrößerungsrings auf den Armen anliegt.

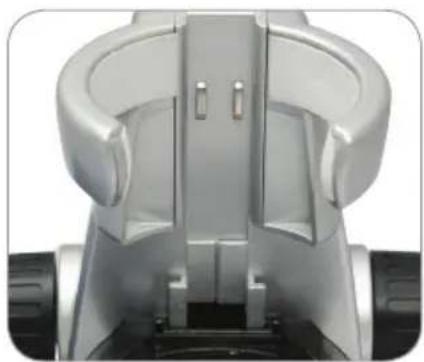

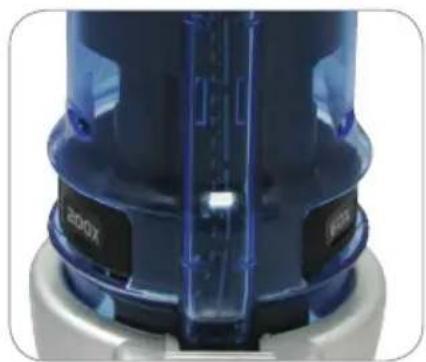

3. Die Metallklemmen auf der Rückseite des

Mikroskoptubus müssen die Klemmen auf der Rückseite des Arms berühren (auf der Basis). Diese Klemmen versorgen die Mikroskopbasis mit Strom vom USB-Port des Computers für die Beleuchtung von unten.

VERWENDUNG DES AMOEBA ZUM

ANZEIGEN BZW. AUFNEHMEN

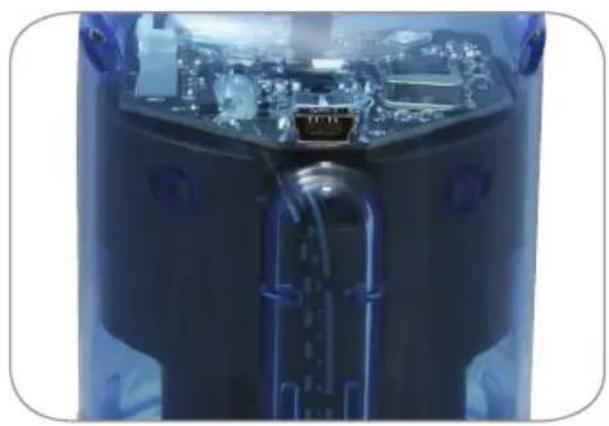

Bevor das Amoeba zum Anzeigen oder Aufnehmen auf Ihrem Computerschirm verwendet werden kann, müssen Sie sicherstellen, dass der Treiber von Ihrem Computer erkannt wurde. Das Amoeba benutzt ein „Plug and Play“-System, bei dem der Computer bei den Betriebssystemen Microsoft Windows 7, XP, Vista und einigen 2000, sowie den meisten Apple MAC-Versionen 10.4.9 und neuerer den Treibertyp automatisch erkennen sollte. Anschluss USB-Kabel Stecken Sie das USB-Kabel (das Ende mit dem größeren Stecker) in einen USB-Port an Ihrem Computer und stecken Sie den kleine Stecker des USB-Kabels in den Mikroskoptubus. Jedes Computersystem gibt etwas unterschiedliche Meldungen aus. Zum Beispiel wird bei einigen Windows-Betriebssystemen eine Meldung ausgegeben, „Installiere Gerätetreibersoftware“ und kurz darauf eine Nachricht „Ihre Geräte sind betriebsbereit“. Befolgen Sie die Anweisungen auf dem Bildschirm. Sie müssen zum Anzeigen bzw. Aufnehmen die ULead- Fotoverwaltungssoftware installieren (unter Windows- Betriebssystemen). Jede Bilderfassung muss mit einem Softwareprogramm erfolgen, da die Fototaste am Mikroskop nicht verwendet werden kann. Ziehen Sie vor der Installation der Software das USB-Kabel ab, bis die Installation beendet ist. Sie können auch andere Bild-/Fotoerfassungssoftware verwenden, die unter Ihrem Windows-Betriebssystem installiert ist (Amcap usw.). Hinweis: Bei der Benutzung des Amoeba unter MAC- Betriebssystemen benötigen Sie die MAC-Version 10.4.9

1. Mikroskoptubus und Basis 2. Arme der Mikroskopbasis 3. Klemmen auf der Rückseitewww.celestron.com

oder höher und Sie müssen einen MAC-kompatible Bild-/Fotoerfassungsprogramm (iChat mit PhotoBooth usw.) verwenden. PhotoBooth finden Sie auf den meisten Macs, wenn Sie auf Festplatte gehen und Anwendungen anklicken. Wählen Sie in der Anwendungsliste die Anwendung PhotoBooth. Wenn an den Computer schone eine Kamera angeschlossen wurde, wird PhotoBooth als Ihre Standardanwendung angezeigt. Sie müssen diese auf „Kamera“ oder „USB 2.0 Kamera“ ändern. Jetzt können Sie mit dem Amoeba mittels der Aufnahmetaste Fotos aufnehmen. Hinweis: Viele Mac-Tastaturen besitzen einen USB-Anschluss. Das Amoeba funktioniert an diesem USB- Anschluss nicht, da er nicht genug Strom liefert. Sie müssen das USB-Kabel direkt an Ihrem Computer anschließen.

INSTALLIEREN DER ULEAD FOTO-

VERWALTUNGSSOFTWARE Das Amoeba wird mit einer CD-ROM ausgeliefert, auf der sich die ULead-Fotoverwaltungssoftware befindet, mit der Sie Ihr Mikroskop für visuelle Zwecke nutzen, bzw. unter Windows-Betriebssystemen Aufnahmen mit Ihrem Computer durchführen können. Bevor Sie die Software installieren, entfernen Sie das USB-Kabel des Mikroskops von Ihrem Computer. Schließen Sie nicht das Kabel nicht an, bevor die Softwareinstallation beendet ist. Legen Sie die CD in Ihr CD-ROM-Laufwerk. Die Software startet normalerweise automatisch. Öffnen Sie den Windows Explorer und wählen Sie das Laufwerk, in das die CD eingelegt wurde und rufen Sie das Auswahlmenü auf. Doppelklicken Sie auf Ausführen AutoRun.exe; auf manchen Betriebssystemen öffnet sich die „Automatische Wiedergabe“ automatisch. Wenn die Software (unter Windows-Betriebssystemen) nicht automatisch startet, doppelklicken Sie auf„Arbeitsplatz“ und klicken Sie mit der rechten Maustaste auf das CD- ROM-Symbol. Die Software sollte anschließend starten. Doppelklicken Sie auf das Menüsymbol „ULead VideoStudio 7 installieren“ oder wählen Sie in der Dateiliste „Setup“ – (Segelbootsymbol) aus, um die Installation zu starten.

Der InstallShield-Assistent öffnet sich. Wählen Sie aus den folgenden Auswahloptionen eine Sprache: Chinesisch (vereinfacht oder traditionell), Englisch, Französisch, Deutsch, Italienisch, Japanisch, Koreanisch oder Spanisch. Als Nächstes wählen Sie die Standardauswahl („Weiter“ usw.), bis „Fertigstellen“ angezeigt wird. Klicken Sie diese Auswahl an.

Geben Sie die Seriennummer der Software ein, die sich auf der Hülle der CD-ROM befindet. Bewahrenn Sie die Hülle für den Fall auf, falls Sie die Software erneut installieren müssen. Sie werden mittels Meldungen (jedes Betriebssystem zeigt unterschiedliche Meldungen an) durch den Installationsvorgang geführt. Anmerkung: Während der Installation kann ein Pop-up- Fenster zur Installation von “Real Player” oder “Quick Time” erscheinen; klicken Sie einfach auf “Abbrechen”. Von den ersten Setup-Bildschirm-Dateien können Sie auch den Download „USB 2.0 PC-Kamera“ auswählen, der das AmCap zum Ansehen oder Anzeigen ist. Nachdem die Software ordnungsgemäß installiert wurde, muss der Computer neu gestartet werden. Auf Ihrem Desktop finden Sie ein Symbol namens „ULead Video Studio“. Wenn dieses Symbol nicht angezeigt wird, müssen Sie das Programm aus der Liste „Installierte Programme“ wählen, wenn Sie Ihr Amoeba benutzen möchten. Wenn Sie auf eine neuere oder erweiterte Version des ULead Softwareprogramms aktualisieren möchten, besuchen Sie bitte www.ulead.com.

INBETRIEBNAHME DES AMOEBA

SCHLIESSEN SIE DAS USB-KABEL AM COMPUTER

AN, UM MIT DEM AMOEBA OBJEKTE UND OBJEKTTRÄGER ANZUZEIGEN – Möglich ist die Betrachtung und Bildgebung von Münzen, Briefmarken, Währungen, Edelsteinen, Pflanzen, Speisen, Leiterplatten, Objektträgern und vielen anderen Objekten. Lesen Sie, bevor Sie fortfahren, die Hinweise zum Fokussieren, Vergrößern und Beleuchten durch (siehe unten). Hinweis: Sie können feste Objekte mit einer Dicke von bis zu 10 mm bei allen Vergrößerungen oder mit einer Dicke von bis zu 15 mm bei 10-facher Vergrößerung betrachten. Lesen Sie für große, feste Objekte jedoch die Anweisungen (5. unten).

SCHARFSTELLEN UND ÄNDERN DER

VERGRÖSSERUNG (VERGRÖSSERUNG) – Wenn sich das Amoeba direkt über dem Objekt oder dem Objektträger befindet, stellen Sie mit dem Schärfe- Einstellrad das Bild scharf. Drehen Sie das Schärfe- Einstellrad vorwärts oder rückwärts, bis Sie die beste Schärfeeinstellung erhalten. Diese kann mit etwas Übung leicht gefunden werden.www.celestron.com

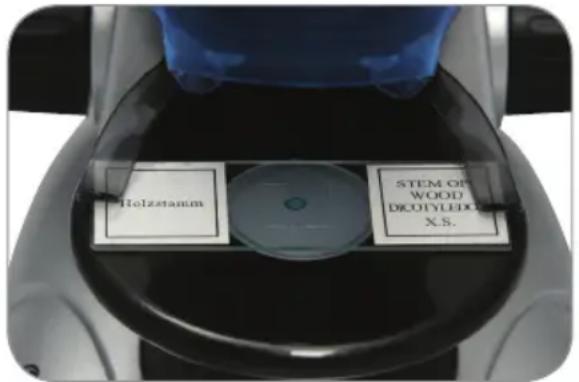

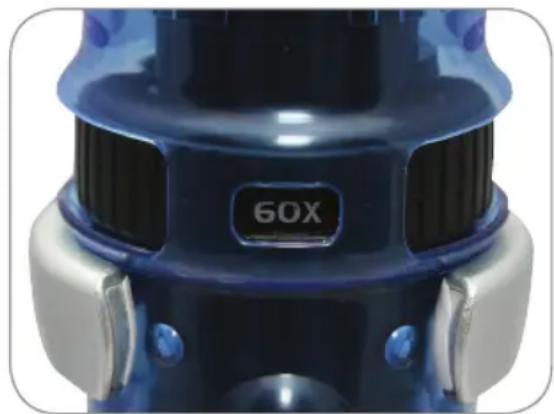

Objektträger wurde auf dem Objekttisch platziert 60-fache Vergrößerung

1. Fangen Sie stets mit der niedrigsten Vergrößerung

(10x) an, indem Sie den Vergrößerungsring in die Position 10x drehen.

2. Schieben Sie einen Objektträger mit einem Präparat

unter die Halteklammern so nahe wie möglich zur Mitte des Objekttisches. Platzieren ein festes Objekts dieses so nah wie möglich zur Mitte der Objekttisches.

3. Um das ULead Fotoverwaltungs-Softwareprogramm

aufzurufen, leuchtet eine grüne LED auf und signalisiert damit die Aufnahmebereitschaft. Die Oberseite Ihres Objektträgers oder das Objekt werden im Vorschaubereich auf dem Computerbildschirm angezeigt. Falls nicht, klicken Sie auf Erfassen/ Erfassungseinstellungen. Drehen Sie am Schärfe- Einstellrad, bis Sie ein scharfes Bild erhalten. Sie müssen ggf. den Objektträger oder das Objekt verschieben, um es auf dem Vorschaubildschirm zu zentrieren. Mit etwas Übung wird das Zentrieren von Objekten leichter fallen.

4. Jetzt können Sie durch Drehen des

Vergrößerungsrings eine höhere (60x) oder die maximale Vergrößerung (200x) wählen, bis dieser in der Position einrastet. Sie müssen nach dem Ändern der Vergrößerung Ihren Objekträger oder Ihr Objekt erneut scharf stellen. Bei einer hohen Vergrößerung wird Ihr Ausschnitt vergrößert, aber er wird etwas dunkler und ist manchmal schwieriger zu finden. Die schönsten Ausschnitte erhalten Sie bei niedrigen Vergrößerungen, die ein breiteres Blickfeld und hellere Bilder liefern, besonders bei festen Objekten.

5. Das Anzeigen oder Aufnehmen von großen, festen

Objekten (mehr als 10 mm dick oder von solchen, die nicht mehr auf den Objekttisch passen) kann mittels des Mikroskoptubus erfolgen (nicht mit der Basis und dem Ständer verbunden). Entfernen Sie bei angeschlossenem USB -Kabel den Mikroskop tubus von der Basis und dem Ständer. Bei dieser Anzeige- oder Aufnahmeart wird die Beleuchtung von oben verwendet. Eine niedrige Vergrößerung (10x) kann direkt auf dem Objekt, in einem Anstand von 10 mm verwendet werden. Ein mittlere Vergrößerung (60x) kann direkt auf Objekten, in einem Anstand von 5 mm bis 10 mm verwendet werden. Eine hohe Vergrößerung (200x) kann für diese Anzeige- oder Aufnahmeart nicht verwendet werden. Vergessen Sie nicht erneut scharf zu stellen, wenn Sie das Mikroskop bewegen. HINWEIS: Bei der Bilderfassung oder während des Setups bei Verwendung einiger Betriebssysteme: Es werden Fenster oder Ulead-Fehlermeldungen angezeigt, wie „Das Erfassen kann nicht gestartet werden“, „Kann den Platz für die erfasste Datei nicht im Voraus zuweisen“, „Das Windows Farbformat hat sich geändert“ usw. Sie können jede dieser Meldungen ignorieren und auf OK klicken. BILDGEBUNG Auf manchen Betriebssystemen können beim Bildgebungsversuch Fehlermeldungen erscheinen; falls dem so ist, auf ok klicken oder ignorieren. Auf einigen Betriebssystemen können die LED-Leuchten erlöschen, wenn ein Video gestartet wird, doch die LEDs werden wieder aktiviert, sobald das Video aufzeichnet. BELEUCHTUNG Die Beleuchtung wird vom USB-Kabel versorgt, das an Ihren Computer und das Mikroskoprohr angeschlossen wurde. Das USB-Kabel überträgt auch die Bilder zur Anzeige oder Aufnahmen an die ULead Fotoverwaltungssoftware.

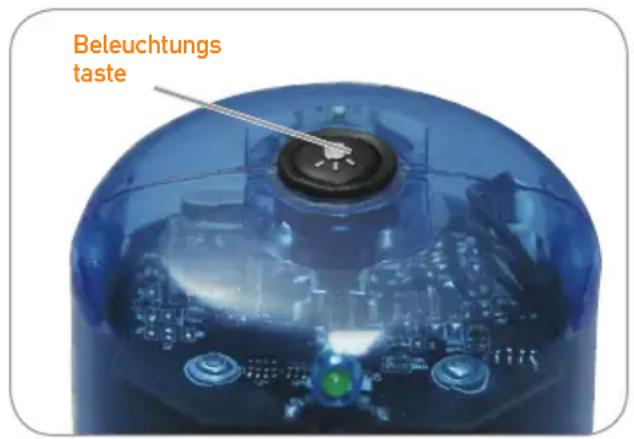

1. Die obere Beleuchtung (beleuchtet feste Objekte

von oben (Auflicht)) schaltet sich ein, wenn die Beleuchtungstaste einmal gedrückt wurde.

2. Die untere Beleuchtung (beleuchtet Objektträgerwww.celestron.com

von unten (Durchlicht)) schaltet sich ein, wenn die Beleuchtungstaste zweimal gedrückt wurde.

3. Beide Beleuchtungsarten (oben und unten) werden

durch erneutes Drücken der Beleuchtungstaste eingeschaltet, um halbtransparente Objekte oder Objektträger zu betrachten.

4. Drücken Sie zum Ausschalten der gesamten

Beleuchtung erneut die Beleuchtungstaste. Hinweis: Wenn Stromversorgung eingeschaltet wurde, leuchtet eine weiße LED oben innerhalb des Mikroskoptubus auf, die nur die Funktion eines visuellen Erffekts hat.

GEWÄHRLEISTUNG Ihr Amoeba ist ein optisches Präzisionsinstrument und muss stets vorsichtig behandelt werden. Befolgen Sie diese Pflege- und Wartungsvorschläge und Ihr Mikroskop wird während seine Lebensdauer nur sehr wenig Wartung benötigen.

Bewahren Sie das Amoeba an einem sauberen und trockenen Ort auf.

Seien Sie sehr vorsichtig, wenn Sie Ihr Amoeba unter direktem Sonnenlicht benutzen, um Schäden am Mikroskop oder eine Verletzung Ihrer Augen zu vermeiden.

Richten Sie niemals das Amoeba zur Sonne aus. Seine Kamera kann beschädigt werden und es kann zu einer Fehlfunktion kommen.

Reinigen Sie das Äußere mit einem feuchten Tuch.

Das Mikroskop niemals auseinandernehmen oder die internen Teile reinigen. Dies dürfen nur qualifizierte Techniker beim Hersteller oder eine zugelassene Werkstatt.

Das Mikroskop nicht auseinandernehmen, es kann zu Beschädigungen kommen.

Äußerste Vorsicht beim Umgang mit Objektträgern aus Glas, da die Kanten scharf sein können

Bei Nichtnutzung das USB-Kabel vom USB-Port des Computers entfernen. GEWÄHRLEISTUNG Ihr Amoeba hat eine auf zwei Jahr beschränkte Gewährleistung. Bitte besuchen Sie für detaillierte Informationen über alle Celestron-Mikroskope die Website von Celestron unter www.celestron.com. Beleuchtungs taste2835 Columbia St. Torrance, Kalifornien 90503 U.S.A. ©2012 Celestron Alle Rechte vorbehalten. / Gedruckt in China 01-12 Entwickelt und vorgesehen für Personen im Alter von 13 Jahren und älterMANUAL DE INSTRUCCIONES MODELO #44325 / #44326
