MANUALE UTENTE SBCSC368 PHILIPS

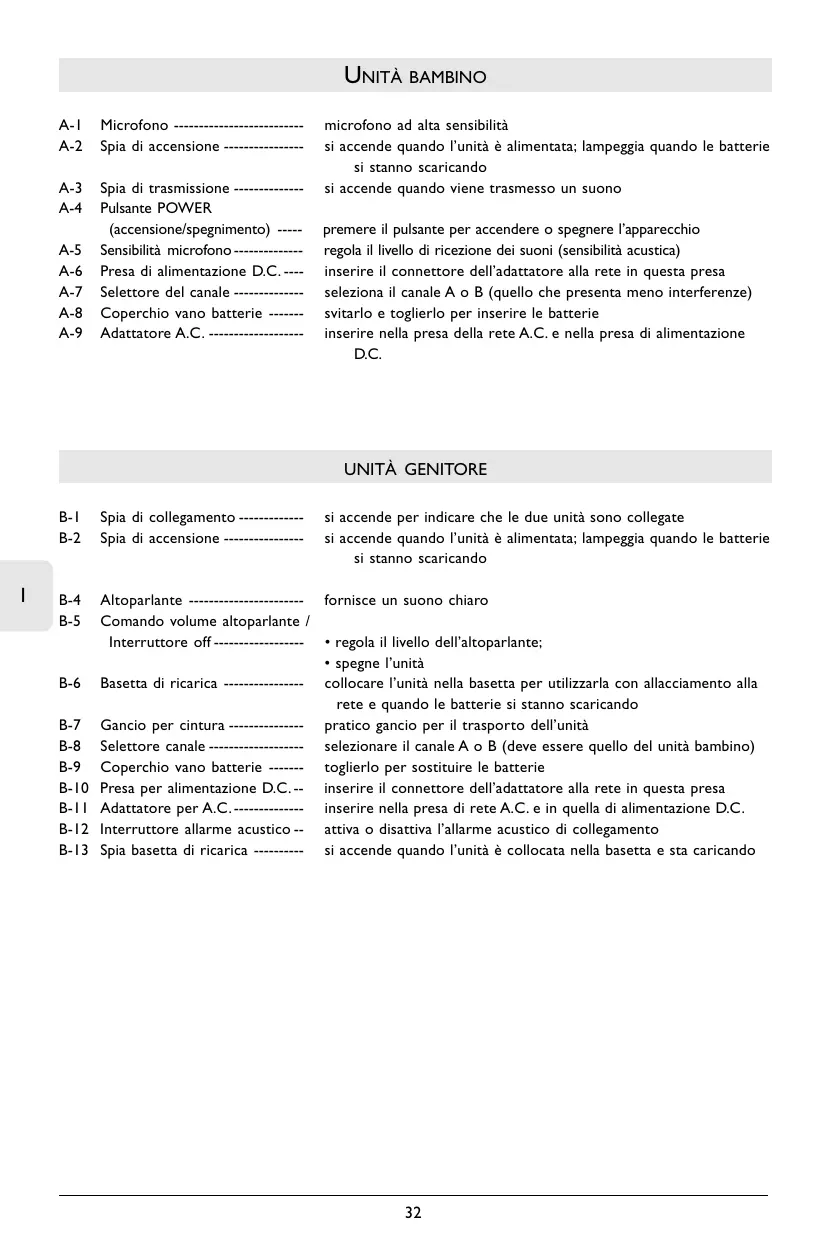

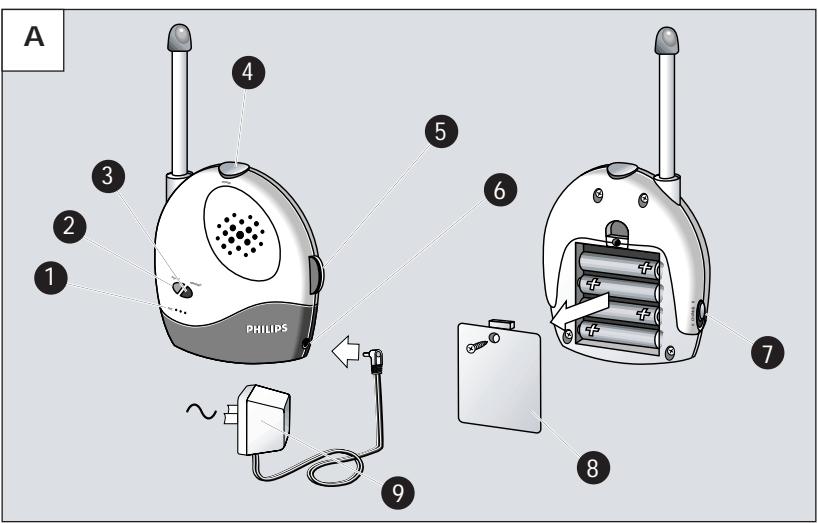

UNITÀ BAMBINO A-1 A-2 Microfono -------------------------Spia di accensione ---------------- A-3 A-4 Spia di trasmissione -------------Pulsante POWER (accensione/spegnimento) ----Sensibilità microfono -------------Presa di alimentazione D.C. ---Selettore del canale -------------Coperchio vano batterie ------Adattatore A.C. ------------------- A-5 A-6 A-7 A-8 A-9 microfono ad alta sensibilità si accende quando l’unità è alimentata; lampeggia quando le batterie si stanno scaricando si accende quando viene trasmesso un suono premere il pulsante per accendere o spegnere l’apparecchio regola il livello di ricezione dei suoni (sensibilità acustica) inserire il connettore dell’adattatore alla rete in questa presa seleziona il canale A o B (quello che presenta meno interferenze) svitarlo e toglierlo per inserire le batterie inserire nella presa della rete A.C. e nella presa di alimentazione D.C. UNITÀ GENITORE

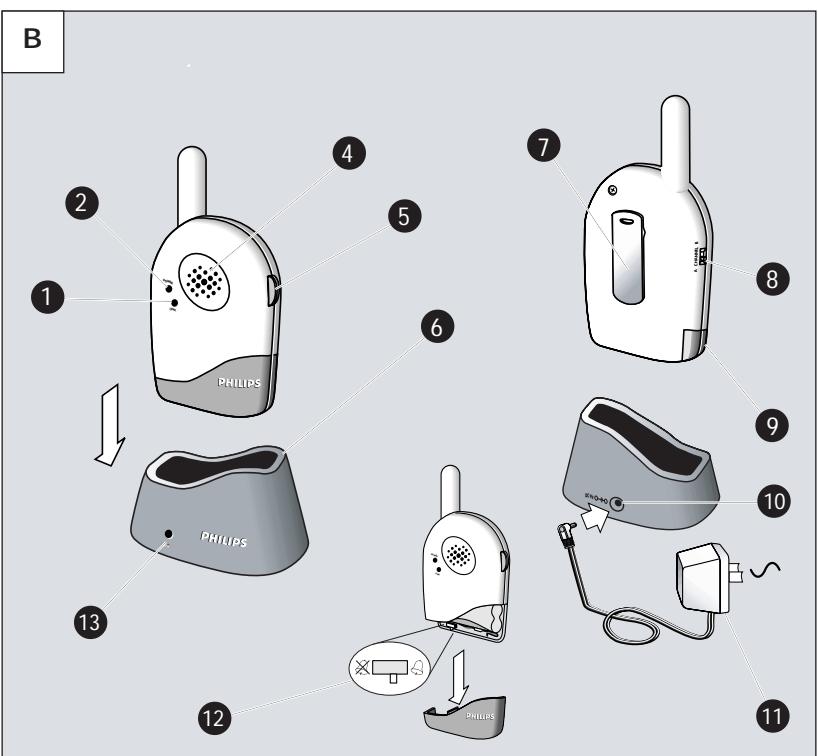

B-1 B-2 Spia di collegamento ------------Spia di accensione ---------------- B-4 B-5 Altoparlante ----------------------- fornisce un suono chiaro Comando volume altoparlante / Interruttore off ------------------ • regola il livello dell’altoparlante;

• spegne l’unità Basetta di ricarica ---------------- collocare l’unità nella basetta per utilizzarla con allacciamento alla rete e quando le batterie si stanno scaricando Gancio per cintura --------------- pratico gancio per il trasporto dell’unità Selettore canale ------------------- selezionare il canale A o B (deve essere quello del unità bambino) Coperchio vano batterie ------- toglierlo per sostituire le batterie Presa per alimentazione D.C. -- inserire il connettore dell’adattatore alla rete in questa presa Adattatore per A.C. -------------- inserire nella presa di rete A.C. e in quella di alimentazione D.C. Interruttore allarme acustico -- attiva o disattiva l’allarme acustico di collegamento Spia basetta di ricarica ---------- si accende quando l’unità è collocata nella basetta e sta caricando B-6 B-7 B-8 B-9 B-10 B-11 B-12 B-13 si accende per indicare che le due unità sono collegate si accende quando l’unità è alimentata; lampeggia quando le batterie si stanno scaricando

CONGRATULAZIONI Per aver scelto il Baby Controllo portatile ad alte prestazioni che vi consentirà di ascoltare il vostro bambino da qualsiasi punto vi troviate all’interno e attorno alla vostra casa. Vi consigliamo di leggere attentamente queste istruzioni prima di utilizzare l’apparecchio e di conservarle come riferimento futuro. IMPORTANTE! Questo Baby Controllo rappresenta solo un aiuto. Non sostituisce in alcun modo un’opportuna e responsabile supervisione da parte di un adulto e non deve essere utilizzato come tale Assicurarsi che l’unità bambino e il cavo dell’adattatore si trovino sempre fuori della portata del bambino, ad almeno 1 metro di distanza. Non collocare mai l’unità bambino nel letto o nel box del bambino! Le antenne delle unità bambino e genitore sono fisse; non cercare di allungarle. Non coprire mai l’unità bambino (con asciugamani, coperte, etc.)

PREPARAZIONE ALL’USO

Unità bambino Collegare l’adattatore A.C. (A-9) ad una presa di rete A.C. e quindi collegare il cavo alla presa di alimentazione D.C. (A-6) dell’unità bambino. Per utilizzare l’apparecchio con le batterie, rimuovere il coperchio del vano batterie (A-8) utilizzando un cacciavite. Inserire quattro batterie da 1.5V, AA (non comprese; si consigliano batterie alcaline non caricabili Philips), facendo attenzione a rispettare la polarità + e – indicata all’interno del vano. Riposizionare il coperchio e avvitare bene. L’unità bambino ha un’autonomia di funzionamento di 30 ore con batterie nuove. La spia rossa POWER (A-2) lampeggia quando le batterie si stanno scaricando. In tal caso, provvedere ad installare nuove batterie. N.B.: Per disinserire completamente l’unità Bambino, premere il pulsante POWER (A-4). Unità genitore Sull’unità genitore si utilizzano batterie ricaricabili. Esse sono già installate ma dovranno essere caricate per almeno 14 ore nel modo seguente prima di utilizzare l’unità fuori della basetta di ricarica:

• Collegare l’adattatore di alimentazione A.C. (B-11) ad una presa di rete A.C. e quindi collegare il cavo alla presa di alimentazione D.C. (B-10) della basetta di ricarica (B-6).
• Collocare l’unità genitore nella basetta di ricarica. La spia rossa di caricamento (B-13) si accende. A questo punto è possibile utilizzare l’unità genitore, che dovrà però essere lasciato nella basetta di ricarica fino a che le batterie siano completamente cariche (almeno 14 ore). Una volta caricate le batterie, estrarre l’unità genitore dalla basetta di ricarica e utilizzarla in modalità portatile fino a 12 ore. Quando la spia rossa POWER (B-2) sull’unità genitore lampeggia, le batterie stanno per esaurirsi. Collocare l’unità genitore all’interno della basetta di ricarica per ricaricare le batterie.

COME USARE IL BABY CONTROLLO

Controllo dei suoni del bambino Per usare le unità per ascoltare il vostro bambino:

• Posizionare l’unità bambino almeno ad 1 metro di distanza dal bambino in modo che il microfono (1-1) possa rilevarne i suoni.
• Impostare il selettore di canale nella stessa posizione su entrambe le unità.
• Premere il pulsante POWER (A-4) dell’unità bambino per accendere l’apparecchio.
• Regolare la manopola della sensibilità (A-5) dell’unità Bambino approssimativamente al livello medio (5).
• La spia verde TRANSMIT (A-3) si accende quando viene rilevato un suono.
• Allontanarsi dall’unità bambino con l’unità genitore.
• Accendere l’unità genitore utilizzando il comando Volume/Off (B-5) e regolare il volume al livello desiderato.
• Se necessario, riaggiustare la sensibilità (A-5) dell’unità Bambino regolandola al livello preferenziale al quale il microfono deve recepire i suoni. Se la manopola sensibilità (A-5) è posizionata su 9, il microfono registrerà anche i suoni più flebili. Sperimentare con diversi livelli di sensibilità per individuare il livello più adatto alla vostra situazione. La spia verde LINK (B-1) rimane accesa quando l’unità genitore e l’unità bambino sono in collegamento.

ALTRE CARATTERISTICHE Per evitare interferenze Entrambe le unità fanno uso di tecnologia anti-interferenze per ridurre eventuali interferenze da parte di altri segnali. Nel caso in cui però dovessero verificarsi delle interferenze o se la ricezione del suono dovesse essere di cattiva qualità, si consiglia di commutare entrambe le unità sull’altro canale per migliorare la qualità del suono. N.B.: Assicurarsi sempre che i selettori di canale (A-7, B-8) su entrambe le unità siano regolati sulla stessa posizione. Controllo del collegamento tra le unità La spia verde LINK (B-1) dell’unità genitore accesa in continuazione indica che le due unità sono collegate l’una all’altra. Questa luce lampeggia se l’unità bambino rimane fuori portata per oltre 30 secondi o se il segnale è bloccato. Quando le unità non sono più collegate, cercare di:

• Spostare l’unità genitore avvicinandola all’unità bambino. (La massima distanza di funzionamento è di 250m in condizioni ottimali. Pareti e pavimenti possono limitare questa distanza.)
• Commutare entrambe le unità sull’altro canale.
• Controllare che entrambe le unità siano alimentate correttamente (batterie scariche?). Attivazione dell’allarme acustico Se lo desiderate, potete attivare una speciale caratteristica che vi consentirà di udire un allarme acustico sull’unità genitore quando le unità non sono collegate. L’unità genitore viene fornita con questo bip spento per evitare disturbi intermittenti che potrebbero verificarsi quando il collegamento viene interrotto per breve tempo. Per attivare l’allarme acustico, aprire il coperchio del vano batterie dell’unità genitore (B-9) e regolare il selettore (B-12) che si trova all’interno sulla posizione On ( N.B.: La spia LINK (B-1) continua a lampeggiare anche se l’allarme acustico è spento. Gancio per cintura Quando le batterie dell’unità genitore sono cariche, l’unità può essere trasportata garantendovi una libertà di movimento anche mentre controllate il vostro bambino. Usate il gancio per cintura (B-7) per appendere l’unità ai vostri abiti e avere quindi le mani libere.

RISOLUZIONE DI PROBLEMI

Problema La spia dell’alimentazione non si accende (unità genitore). Possibile causa Rimedio L’unità non è accesa. Girare il selettore comando Volume/Off in senso orario (B-5). Le batterie sono scariche. Ricaricare le batterie. L’unità non è accesa. Premere il pulsante Power (A-4) per accendere l’apparecchio. L’adattatore AC non è inserito nella presa o le batterie sono scariche. Inserire l’adattatore AC o sostituire le batterie. L’adattatore AC è inserito in una presa che non funziona. Se la presa di corrente dispone di un interruttore, accenderlo. Le unità sono troppo vicine. Il volume è troppo alto. Allontanare l’unità genitore dall’unità bambino. Girare il comando volume sull’unità genitore in senso antiorario. Il comando del volume sull’unità genitore è regolato troppo basso. Girare il selettore comando volume/Off in senso orario (B-5). Le unità sono fuori portata. Avvicinare l’unità genitore all’unità bambino. La spia di alimentazione lampeggia. Le batterie stanno per scaricarsi o sono scariche. Unità genitore:- ricaricare le batterie. Unità bambino:sostituire le batterie o collegarlo all’alimentazione di rete. Interferenze o cattiva ricezione. Telefoni cellulari o portatili troppo vicini al baby controllo possono causare interferenze. Allontanare i telefoni dalle unità. La spia dell’alimentazione non si accende (unità bambino). Suono acuto. Assenza di suono.

SPECIFICA TECNICA Alimentazione – Batteria; ricaricabili NiMH per l’unità genitore (comprese); – 4 batterie opzionali da 1.5V; AA alcaline per l’unità bambino (non comprese); – adattatore alimentazione A.C. 230V AC, 50 Hz (due compresi): - Tensione di uscita 9V DC, 200mA. Utilizzare solo l’adattatore per alimentazione A.C. incluso nella confezione o un tipo che sia conforme alle norme di sicurezza EN60950 e che presenti la seguente specifica: 9 Volt DC / 200mA. Portata operativa – fino a 250 metri in condizioni ottimali – da 10°C a 40°C Segnale pilota – Collegamento di comunicazione continuo (il segnale nascosto assicura un collegamento continuo tra le due unità per cui sentirete solo i suoni del vostro bambino). Frequenze di trasmissione SBC SC368/00Y: Canale A

R&TTE Directive 1999/5/EC BE ✔ DK ✔ GR ✔ ES ✔ FR ✔ IRE IT ✔ LU ✔ NL ✔ AT ✔ PT ✔ FI ✔ SE ✔ UK NO✔ DE ✔ CH ✔
