| Tipo di prodotto | Obiettivo intercambiabile |
| Marca | Panasonic |
| Modello | Lumix G 14mm f2.5 II ASPH. |
| Attacco | Micro Quattro Terzi |
| Distanza focale | 14 mm (equivalente 35 mm: 28 mm) |
| Apertura massima | F2.5 |
| Apertura minima | F22 |
| Costruzione ottica | 6 elementi in 5 gruppi (3 lenti asferiche) |
| Numero di lamelle del diaframma | 7 (apertura tonda) |
| Distanza minima di messa a fuoco | 0,18 m |
| Ingrandimento massimo | 0,1× (equivalente 35 mm: 0,2×) |
| Angolo di campo | 75° |
| Stabilizzazione dell'immagine | Non disponibile |
| Diametro del filtro | 46 mm |
| Diametro massimo | Circa 55,5 mm |
| Lunghezza totale | Circa 20,5 mm |
| Peso | Circa 55 g |
| Accessori in dotazione | Tappo dell'obiettivo, tappo posteriore |
| Manutenzione e pulizia | Pulire con un panno morbido e asciutto; non usare benzene o alcol |
| Precauzioni d'uso | Evitare urti, polvere, umidità; non esporre al sole |
| Compatibilità | Fotocamere digitali con attacco Micro Quattro Terzi |
Domande frequenti - Lumix G 14mm f2.5 II ASPH. PANASONIC
Domande degli utenti su Lumix G 14mm f2.5 II ASPH. PANASONIC
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Obiettivo fotografico in formato PDF gratuitamente! Trova il tuo manuale Lumix G 14mm f2.5 II ASPH. - PANASONIC e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Lumix G 14mm f2.5 II ASPH. del marchio PANASONIC.
MANUALE UTENTE Lumix G 14mm f2.5 II ASPH. PANASONIC
Ruotare per mettere a fuoco quando si scattano fotografia utilizzato la messa a fuoco manuale.

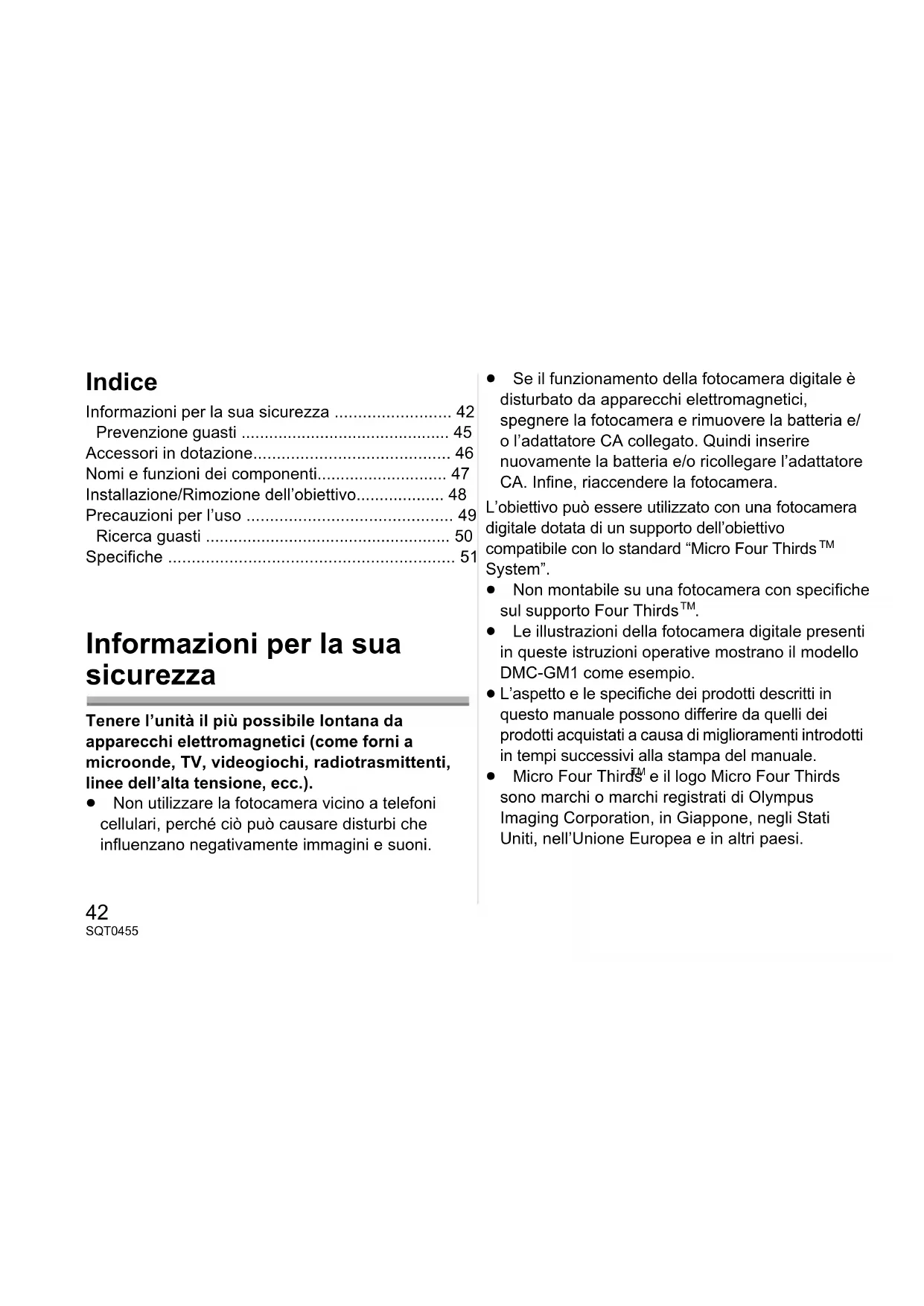

Informazioni per la sua sicurezza 42
Prevenzione guasti 45
Accessorindotazione. 46
Nomi e funzioni dei componenti 47
Installazione/Rimozione dell'obiettivo 48
Precauzioni per l'uso 49
Ricerca guasti 50
Specifiche 51
Informazioni per la sua sicurezza
Tenere l'unità il più possibile lontana da apparecchi elettromagnetici (come fornì a microonde, TV, videogiochi, radiotrasmittenti, linee dell'alta tensione, ecc.).
-
Non utiliser la fotocamera vicino a Telefoni cellulari, perché ciò può causare disturbi che influenzano negativamente immagini e suoni.
-
Se il funzionamento della fotocamera digitale è disturbato da apparecchi elettromagnetic, spegnere la fotocamera e rimuovere la batteria e/ o l'adattatore CA collegato. Quindi insertire nuovamente la batteria e/o ricollegare l'adattatore CA. Infine, riaccendere la fotocamera.
L'obiettivo può essere utilizzato con una fotocamera digitale dotata di un supporto dell'obiettivo compatibile con lo standard "Micro Four Thirds™ System".
- Non montabile su una fotocamera con specifiche sul supporto Four Thirds™.
- Le illustrazioni della fotocamera digitale presenti in queste istruzioni operative mostrano il modello DMC-GM1 come esempio.
- L'aspetto e le specifiche dei prodotti descritti in questo manuale possono differire da quelli dei prodotti acquistati a causa di miglioramenti introdotti in tempi successivi alla stampa del manuale.
- Micro Four Thirds™ e il logo Micro Four Thirds sono marchi o marchi registrati di Olympus Imaging Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi.
Four Thirds e il logo Four Thirds sono marchi o marchi registrati di Olympus Imaging Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi.
- G MICRO SYSTEM è un sistema di fotocamera digitale LUMIX del tipo a più obietti visibilità basato sullo standard Micro Four Thirds System.
Gli altri nomi di sistemi o prodotti menzionati nelle presenti istruzioni sono generalmente marchi registrati o marchi depositati dei produttori che hanno sviluppato detti sistemi o prodotti.
-Se vedete quello simbolo-
Smaltimento di vecchie apparecchiature Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento
Questo simbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vosto paese.
Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente. Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vosto comune. Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.
Prevenzione guasti
Custodia dell'obiettivo
- Sabbia e polvere possono danneggiare l'obiettivo. Evitare che sabbia o polvere penetrino all'interno dell'obiettivo o dei terminali quando si utilizes l'obiettivo su una spiaggio, ecc.
- L'obiettivo non è impermeabile né all'acqua né agli schizzi. Se delle gocce d'acqua dovessero cadere sull'obiettivo, pulirlo con un panno asciutto.
Non premere con troppa forza l'obiettivo. - Quando la superficie della lente è sporca (acqua, olio, impronte, ecc.), l'imagine può risultare deteriorata. Pulire leggermente la superficie della lente con un panno asciutto e morbido prima e dopo aver ripreso delle immagini.
- Non tenere il supporto dell'obiettivo rivolto verso il basso. Evitare che i Contatto del supporto dell'obiettivo ① si sporchino.
Informazioni sulla condensa (Appannamento dell'obiettivo)
- La condensa si forma quando si verificano differenze di temperatura e umidità come quella descritte sotto. La condensa può causare l'appannamento dell'obiettivo e portare alla formazione di muffe e a malfunzionamenti, per cui è necessario fare attenzione nelle seguenti situazioni:
- Quando si porta la fotocamera da un ambiente esterno freddo a uno interno
- Quando si porta la fotocamera in un'auto con il condizionatore in funzione
- Quando l'aria fredda di un condizionatore colpisce direttamente l'obiettivo
-Inluoghi umidi - Per evitare la formazione di condensa, inseire la fotocamera in una busta di plastica per consentirle di adattarsi alla temperature circostante. Se si forma della condensa, spegnere la fotocamera e non toccarla per un paio due ore. Una volta che la temperature della fotocamera ritorna ai valori dell'ambiente circostante l'appannamento scomparirà naturalmente.
Accessor in dotazione
[Controlli da effettuare quando si disimballa l'unità]
Quando si estraie il flash alla confezione, controllare che siano presenti l'unità principale e gli accessori in dotazione. Controllarne inolte l'aspetto esterno e il funzionamento, per verificare che non abbiano subito danni durante la distribuzione e il trasporto. Se si riscontra quale problema, contattare il rivenditore prima di utilizzato il prodotto.
I codici dei prodotti sono aggiornati adagosto 2014.
È possibile che subiscano delle modifiche.
1 Copriobiettivo
2 Copriobiettivo posteriore (Il copriobiettivo posteriore e il copriobiettivo sono installati sull'obiettivo intercambiabile al momento dell'acquisto.)
46
SQT0455

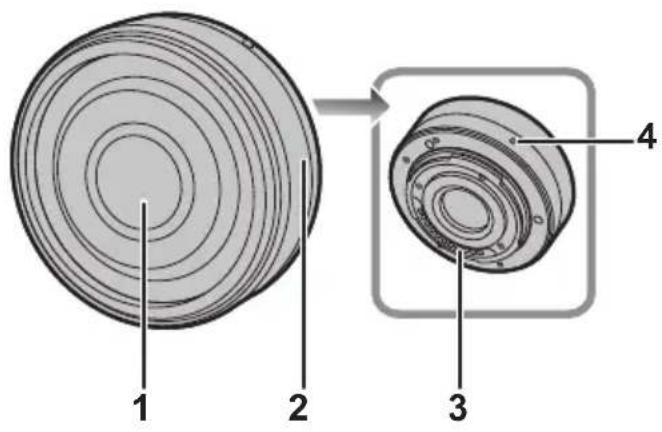

Nomi e funzioni dei componenti
1 Superficie dell'obiettivo
2 Ghiera di messa a fuoco
Ruotare perMETTEREa fuoco quando si scattano
fotografieutilizzando la messa a fuoco manuale.
3 Punto di contatto
4 Segno per l'installazione dell'obiettivo
Installazione/Rimozione dell'obiettivo
- Consultareanche leistruzioni per l'uso della fotocamera per informazioni sulla procedura di installatione disinstallazione della fotocamera.
Installazione dell'obiettivo - Controllare che la fotocamera sia spenta.
1 Ruotare il copriobiettivo posteriore per disinstallarlo.
: Copriobiettivo posteriore
2 Allineare i segni per l'installazione dell'obiettivo ⑧ sul corpo della fotocamera e sull'obiettivo, quindi ruotare I'obiettivo nella direzione individata alla non scatta.
- Non premere il pulsante di sgancio dell'obiettivo © quando si installa un obiettivo.
Non tentare di installare l'obiettivo tenendolo. diagonalmente rispetto al corpo della fotocamera, per evitare di graffiare il supporto dell'obiettivo.
- Controllare che I'obiettivo sia installato correttamente.
- Ricordarsi di rimuovere il copriobiettivo quando si registra.
Disinstallazione dell'obiettivo
- Controllare che la fotocamera sia spenta.
Premere il pulsante di sblocco dell'obiettivo e nel contempo ruotare fino in fondo l'obiettivo nella direzione individata alla freccia per rimuoverlo.
- Installare il copriobiettivo posteriore per evitare di graffiare il punto di contatto.
- Installare il copriobiettivo posteriore sulla fotocamera per evitare che sporcizia o polvere penetrino all'interno dell'unità principale.
Installazione dei filtri
- É possibile che si verificchi un effetto vignetta se si utilizzato 2 o più protezioni MC (opzionale: DMW-LMC46), filtri PL (opzionale: DMW-LPL46) o filtri ND (opzionale: DMW-LND46), oppure se si utilizzato protezioni e/o filtri spessi.
- Se il fatto viene strettoccessivamente,puo diventare impossibile rimuoverlo. Evitare quindi di stringerlo troppo.
- É possible installare il copriobiettivo con il filtrgo*** già installato.
Lente di conversione
- Raccomandiamo di usare una lente di conversione compatibile con但这a unità.
- Lente di conversione grandangolare (opzionale: DMW-GWC1)
- Lente di conversione per obiettivo macro (opzionale: DMW-GMC1)
Lente di conversione per obiettivo fisheye (opzionale: DMW-GFC1) - L'uso di una lente di conversione o adattatore non compatibile cui portare alla rottura o al danneggiamento dell'obiettivo.
- Per ulteriori informazioni consultare le istruzioni per l'uso della relativa lente di conversione.
Precazioni per l'uso
Fare attenzione a non lasciar cadere o a non urtare l'obiettivo. Evitare inoltre di eserciture una forte pressione sull'obiettivo.
- Fare attenuation a non far cadere la custodia in cui è stato inserito l'obiettivo in quanto quello-po'danneggiarsi. La fotocamera può disfunzionare e potrebbe non essere più possibile registrazione delle immagini.
Quando si utilizzato pesticidi e altre sostenze volatili nelle vicinanze della fotocamera fare attenzione che non vengano a contatto con l'obiettivo.
- Se tali sostanze vengono a contatto con l'obiettivo possono danneggiarlo o provocare il distacco di vernice.
Non suntare direttamente l'obiettivo versus il sole o verso intense sorgenti luminose. - L'obiettivo potrebhe raccogliere una quantità eccessiva di luce, prendendo fuoco e rovinandosi. Non lasciare l'unità installata sulla fotocamera quando la si trasporta.
-
Non utilizzato e non lasciare mai l'unità nelle seguenti condizioni, per evitare problemi di funzionamento.
-
Esposta alla luce del sole, o in spiaggio d'estate
- Temperatura e umidità elevate o soggette a grossi sbalzi
-Elevate concentrazioni di sabbia, polvere o sporco
Dove sono presenti fiamme - Vicino a caloriferi, condizionatori o umidificatori
Dove l'unità poueveniracountatconl'acqua
Dove sono presenti vibrazioni -
All'interno di un'auto
-
Vedereanche leistruzioni per l'uso della fotocamera digitale.
- Quando si prevede di non utilizzato l'unità per un periodo prolongato, si consiglia di porvi accanto un disseccante (silica gel). In caso contrario potrebbero verificarsi dei malfunzionamenti dovuti alla presenza di muffe ecc. Si consiglia di controllare il funzionamento dell'unità prima dell'uso.
- Non lasciare l'obiettivo a contatto per lungo tempo con prodotti in gomma o in plastica.
- Non toccare i contatti elettrici dell'unità. In caso contrario l'unità può guastarsi.
Non smontare o alterare l'unità.
Non utilizzato benzina, diluenti, alcol o prodotti simili per pulire l'unità.
- L'utilizzo di solventi cui sono danneggiare l'obiettivo o provocare il distacco di vernice.
- Rimuovere la polvere o le impronte digitali eventually presente con un panno morbido e asciutto.
- Usare un panno asciutto per rimuovere lo sporco e la polvere alla ghiera della messa a fuoco.
- Non utilizzato un detergente da cucina o un panno chimico.
Ricerca guasti
Quando la fotocameraiene acceso o spenta, si sente un suono.
- Et il suono provocato dal movimento dell'obiettivo o dell'apertura, e non si tratta di un malfunzionamento.
Specifiche
É possibile che le specifiche subiscano delle modifiche alla preavviso.
LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE
"LUMIX G 14 mm/F2.5 II ASPH."
| Lunghezza focale f=14 mm | (equivalente per fotocamera con pellicola da 35 mm: 28 mm) |
| Tipo di aperture | 7 lamelle diaframma/diaframma con aperture circolare |
| Apertura massima F2.5 | |
| Valore minimo dell'aperture F22 | |
| Costruzione dell'obiettivo | 6 elementi in 5 gruppi (3 lenti sferiche) |
| Distanza di messa a fuoco | 0,18 m a∞ (dalla riga di riferimento della distance di messa a fuoco) |
| Ingrandimento massimo dell'immagine | 0,1× (equivalente per fotocamera con pellicola da 35 mm: 0,2×) |
| Stabilizzatore ottico di immagine | Non disponibile |
| Supporto "Micro Four Thirds Mount" | |
| Profondità di Campo 75° | |
| Diametro del filtrro 46 mm | |
| Diametro massimo Circa 55,5 mm | |
| Lunghezza complessiva Circa 20,5 mm(dall'estremità dell'obiettivo alla base del supporto dell'obiettivo) | |
| Massa Circa 55 g |
