MCD5500SW - Sistema hi-fi Soundmaster - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema hi-fi integrato con lettore CD, doppia cassetta, giradischi, sintonizzatore FM/DAB, USB/SD
Marca	Soundmaster
Modello	MCD5500SW
Alimentazione	230 V~ 50 Hz
Consumo elettrico	20 W
Sintonizzatore FM	87,5 – 108 MHz
Sintonizzatore DAB	Banda III: 174,92 – 239,2 MHz
Formati audio supportati	CD-Audio, CD-R/RW, MP3 (su CD, USB, SD)
Supporto di memorizzazione rimovibile	Porta USB, scheda SD/MMC (per lettura e registrazione MP3)
Lettore di cassette	2 piastre (registrazione e riproduzione)
Giradischi	Sì, con selettore di velocità 33/45 giri/min e adattatore per 45 giri
Potenza di uscita	2 × 10 W (stima)
Equalizzatore	4 modalità preimpostate
Display	Schermo LCD
Telecomando	Sì, con pile AAA (non incluse)
Prese	Cuffia (jack 3,5 mm), uscita linea, altoparlanti, antenna FM/DAB
Funzione sleep	Timer regolabile (da 15 a 120 minuti)
Sveglia	Sì, con scelta della sorgente (CD, USB, SD, radio)
Manutenzione e pulizia	Pulire con un panno asciutto. Non utilizzare prodotti abrasivi o detergenti.
Sicurezza	Laser di classe 1 (CD). Non aprire il contenitore. Non esporre a umidità o fonti di calore.
Pile	Telecomando: 2 pile AAA (non incluse). Non smaltire le pile usate nei rifiuti domestici.

Domande frequenti - MCD5500SW Soundmaster

Come impostare l'orologio?

Metti l'apparecchio in standby. Tieni premuto il tasto Mem/Rég-Hor. finché non viene visualizzato '24HR'. Seleziona il formato 12/24h, quindi imposta le ore e i minuti con i tasti Salto avanti/indietro e conferma con Memorizza/Impostazione orologio.

Come cercare le stazioni radio in FM?

Seleziona la modalità FM con il tasto Funzione o Frequenza. Utilizza la ricerca manuale con Salto avanti/indietro o la ricerca automatica tenendo premuto il tasto Scansiona del telecomando.

Come memorizzare una stazione radio preimpostata?

Sintonizza la stazione desiderata, quindi tieni premuto il tasto Mem/Rég-Hor. per 4 secondi. Utilizza Cartella/Preselection per scegliere una posizione (1-20 per FM o DAB) e conferma con Memorizza/Impostazione orologio.

Cosa fare se il lettore CD non legge il disco?

Verificare che il disco non sia graffiato o sporco. Assicurarsi che il lato stampato sia rivolto verso l'alto. Attendere che il CD venga analizzato (numero di tracce visualizzato). Se il problema persiste, provare un altro disco.

Come programmare le tracce CD per una riproduzione in ordine personalizzato?

In modalità CD con riproduzione ferma, premi Memorizza/Impostazione orologio. Viene visualizzato 'MEM'. Seleziona una traccia con Salto avanti/indietro e conferma. Ripeti per un massimo di 20 tracce, quindi premi Riproduci/Pausa per avviare la programmazione.

Come registrare un CD su una chiavetta USB in formato MP3?

Inserisci la chiavetta USB, seleziona la modalità CD. Per codificare una traccia, premi tre volte il tasto Rec finché 'REC USB' lampeggia. Per l'intero disco, lascia il CD fermo e premi tre volte Rec. La registrazione inizia automaticamente.

Come impostare la sveglia?

Metti l'apparecchio in standby. Tieni premuto il tasto Timer del telecomando. Segui i passaggi sullo schermo per scegliere la sorgente, il volume e l'ora della sveglia. Attiva la sveglia premendo brevemente Timer finché l'icona appare.

Posso leggere file MP3 su una chiavetta USB?

Sì. Collega la chiavetta USB alla porta USB anteriore, seleziona la modalità USB. Il sistema legge solo file MP3. Utilizza i tasti Cartella/Preselection per navigare tra le cartelle.

Come usare il giradischi?

Rimuovi il cappuccio dalla puntina di lettura. Libera il braccio di lettura dal suo supporto. Posiziona il disco sul piatto (usa l'adattatore per 45 giri se necessario). Posiziona delicatamente il braccio sul disco. Regola la velocità con il selettore (33 o 45 giri/min). Una volta finito, riponi il braccio sul suo supporto.

Cosa fare se l'apparecchio si spegne automaticamente?

È la funzione di risparmio energetico: l'apparecchio entra in standby dopo 15 minuti senza attività musicale. Per evitarlo, mantieni l'apparecchio acceso con una sorgente audio attiva, o disattiva la funzione se disponibile (non specificato nel manuale).

MANUALE UTENTE MCD5500SW Soundmaster

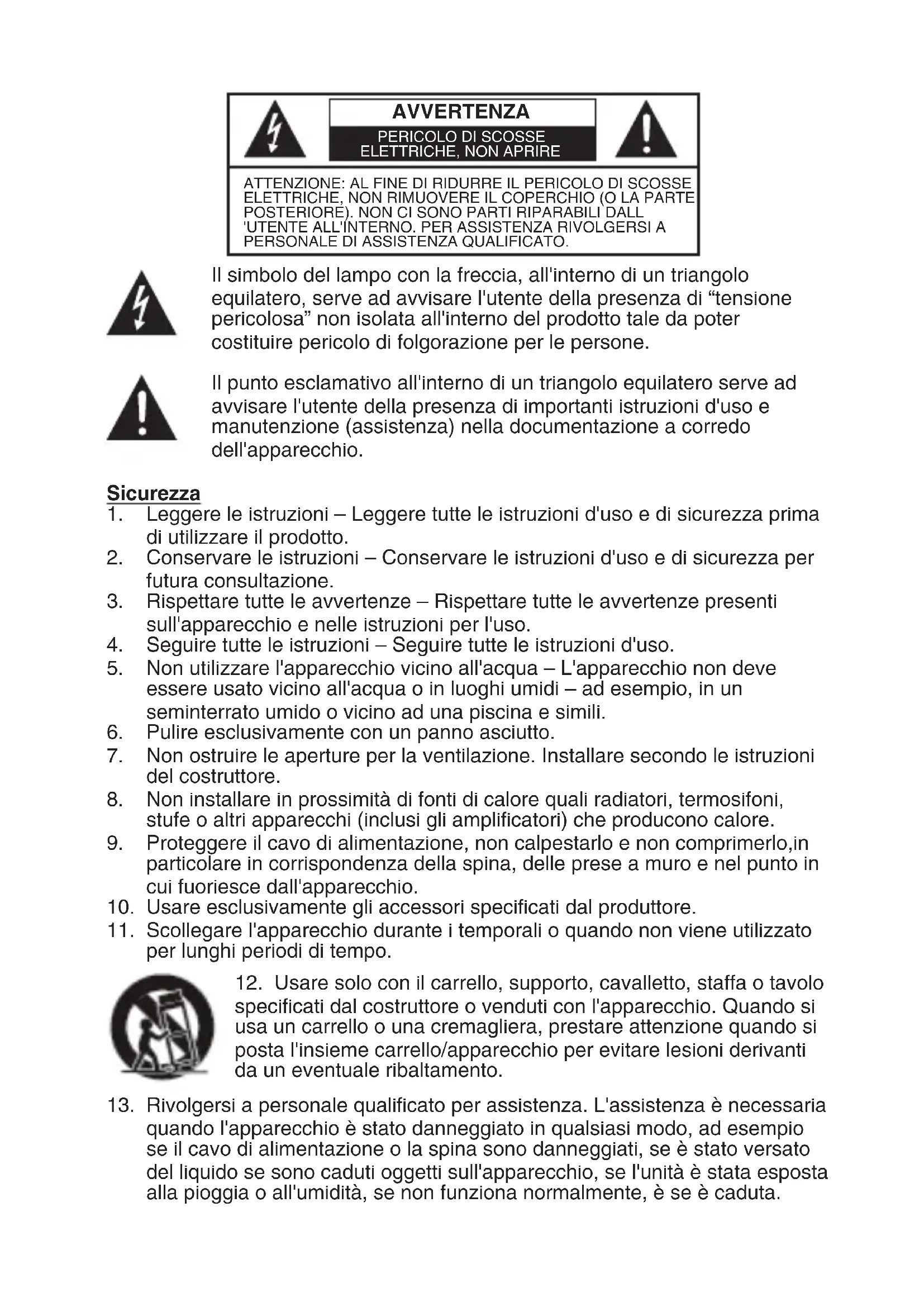

Il symbolo del lampo con la freccia, all'interno di un triangolo equilatero, serve ad avvisare l'utente della presenza di "tensione pericolosa" non isolata all'interno del prodotto tale da poter costituire pericololo di folgorazione per le persone.

Il punto esclamativo all'interno di un triangolo equilatero serve ad avvisare l'utente della presenza di importanti istruzioni d'uso e manutenzione (assistenza) nella documentazione a corredo dell'apparecchio.

Sicurezza

1. Leggere le istruzioni - Leggere tutte le istruzioni d'uso e di sicurezza prima di utilizzato il prodotto.
2. Conservare le istruzioni - Conservare le istruzioni d'uso e di sicurezza per futura consulazione.
3. Rispettare tutte le avventenze - Rispettare tutte le avventenze presenti sull'apparecchio e nelle istruzioni per l'uso.
4. Seguire tutte le istruzioni -Seguire toutes le istruzioni d'uso.
5. Non utilizzato l'apparecchio vicino all'acqua - L'apparecchio non deve essere usato vicino all'acqua o in luoghi umidi - ad esempio, in un seminterrato umido o vicino ad una piscina e simili.
6. Pulire esclusivamente con un panno asciutto.
7. Non ostruire le aperture per la ventilazione. Installare secondo le istruzioni del costruttore.
8. Non installare in prossimità di fonti di calorie quali radiatori, termosifoni, stufe o altri appearecchi (inclusi gli amplificatori) che producono calorie.
9. Proteggere il cavo di alimentazione, non calpestarlo e non comprimerlo, in particolare in corrispondenza della spina, delle prese a muro e nel punto in cui fuoriesce dall'apparecchio.
10. Usare escludamente gli accessori specificati dal produttore.
11. Scollegare l'apparecchio durante i temporali o quando non viene utilizzato per lunghi periodi di tempo.

1. Usare solo con il carrello, supporto, cavalletto, staffa o ravolo specificati dal costruttore o venduti con l'apparecchio. Quando si usa un carrello o una cremagliera, prestare attenzione quando si posta l'insieme carrello/apparecchio per evitare lesioni derivanti da un eventuale ribaltamento.

2. Rivolgersi a personale qualificato per assistenza. L'assistenza è necessaria quando l'apparecchio è stato danneggiato in qualsiasi modo, ad esempio se il cavo di alimentazione o la spina sono danneggiati, se è stato versato del liquido se sono caduti oggetti sull'apparecchio, se l'unità è stata esposta alla pioggia o all'umidità, se non funzione normalmente, è se è caduta.

3. Questa apparecchiatura e un elettrodomestico di Classe II o a doppio isolamento. E' stata progettata in modo tale da non richiedere un collegamento di sicurezza alla terra.

Attenzione:

• La batteria (batteria o pacco batterie) non devono essere esposti a calore eccessivo come luce solare, fuoco o simili.
• Prima di utilizzato il sistema, verificare che la tensione di alimentazione del sistema corrisponda a quella della rete elettrica locale.
  Non impedire la ventilazione coprendero le aperture per la ventilazione con oggetti quali giornali, tovaglie, tende ecc. Assicurarsi che vi siano almeno 20~cm di spazio al di sopra ed almeno 5cm di spazio sui lati dell'unità.
  Non posizionare quest'unità vicino a forti campi magnetici.
  Non posizionare I'unita sull'amplificatore o sul ricevitore.
  Non posizionale questa unità in prossimità di zone umide poiché l'umidità influirà sulla durata della testina laser.
• Se un oggetti solido o liquidi cadono nel sistema, scollegare il sistema e farlo controllare da personale qualificato prima di utilizzato.
  Non tentare di pulire l'unità con solventi chimici, poiché questo potrebber danneggiare la finitura. Usare un panno pulito e asciutto.
• Quando si toglie la spina di alimentazione alla presa a muro, tirare sempre direttamente la spina, non tirare il cavo.
  Non collocare sorgenti di fiamme libere, come candele accese sull'apparecchio.
• Cambiamenti o modifiche all'unità non escludimente approbate alla parte responsabile della conformità annullera l'autorità dell'utente ad azionare l'apparecchio
  L'etichetta con i dati di targa è incollata sulla base dell'apparecchio.

• Corretto smaltimento di quello prodotto. Questo marchio indica che quello prodotto non deve essere smaltito con altri rifiuti domestici in tutte l'UE. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, riciclarlo in modo responsable al fine di promuovere il riutilizzo responsabili delle risorse materiali. Per restituire il dispositivo usato, utilizzare i sistemi di restituzione e raccolta o contattare il rivenditore presso il quale il prodotto è stato acquistato poiché possono ritirare il prodotto per un riciclaggio sicuro per l'ambiente.

Avvertenza: NON INGERIRE LE BATTERIE, PERICOLO DI BRUCIATURE DI ORIGINE CHIMICA

Il telecomando fornito con quello prodotto contiene una batteria a bottone. Se la batteria a bottone viene ingoiata, cui provocare gravi bruciature interne in appena 2 ore e portare alla morte. Tenere le batterie nuove e usate lontano alla portata dei bambini. Se il vano delle batterie non è ben chiuso, smettere di usare il prodotto e tenerlo lontano alla portata dei bambini. Se pensate che le batterie possono essere state ingerite o posizionate o inserte in qualsiasi parte del corpo, richiedere immeditatamente l'intervento del medico.

INSTALLAZIONE DELLA BATTERIA

Il vano batterie si trova sul retro del telecomando.

1. Rimuovere il coperchio del vano porta-batterie e sfilarlo, facendo leva sulla sua linguetta.
2. Inserire due (2) batterie ministilo (non incluse) nell'apposto vano, rispettando leindicazioni relative alla polarità, riportate all'interno del vano stesso.
3. Riposizionare il coperchio del vano batterie.

POSIZIONDEI COMANDI

1) Coperchio giradischi
2) Schermo LCD
3) Pulsante Stop /Invio
4) Tasto registrazione
5) LED indicator di standby
6) Tasto On/Standby
7) Presa per auricolari
8) Presa USB
9) Porta cassette (1)
10) Pulsante Funzione
11) Vano per scheda SD
12) Tasto Memoria/Regolazione orologia
13) Pulsante Salta/Sintonizza indietro
14) Tasto 1 di controlo cassette
15) Vassoio del CD
16) Pulsante Riproduzione/Pausa I'allezione banda
17) Tasto Preimpostazione EQ
18) Sensore remot
19) Comando volume
20) Manopola di regolazione toni
21) Porta cassette (2)
22) Pulsante Cartella Superiore/Preimpostazioni avanti
23) Pulsante Salta/Sintonizza avanti
24) Tasto 2 di controllo cassette
25) Pulsante Apertura/Chiusura vassoio CD

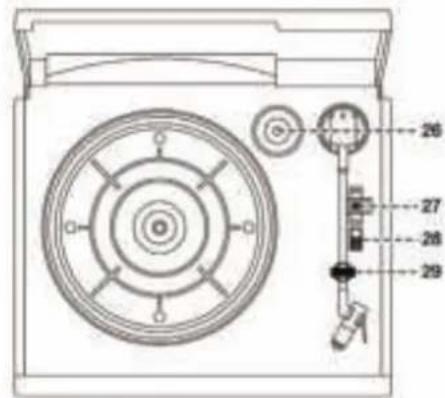

26) Adattatore mandrino
27) Selettore velocità piatto
28) Interruftore automatico
29) Supporto di ritiro

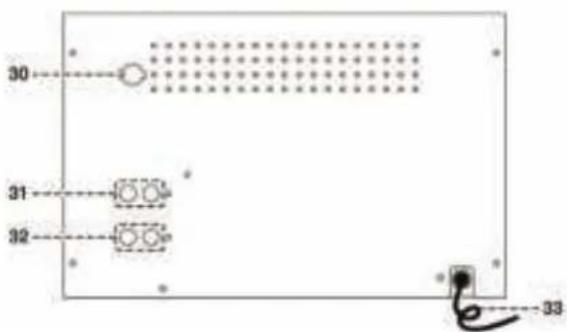

30) Presa antenna
31) Presa uscita di linea
32) Presa altoparlanti
33) Cavo di alimentazione CA

Cautela:

L'utilizzo di comandi o regolazioni o l'esecuzione di procedure diverse da quale specificate nel presente manuale possono provocare l'esposizione a radiazioni pericolose.

Questa unità deve essere regolata o riparata solo da personale qualificato.

Important:

Dal momento che il movimento del meccanismo del CD e il sensibile sistema di circuitti possono causare interferenze al sintonizzatore radio nelle vicinanze, spegnere questa unità durante il funzionamento di altri dispositivi radio.

Precauzioni per l'uso

Installazione

• Estrarre toutes le parti e rimuovere il materiale protettivo.
  Non collegare l'unita all'alimentazione principale prima di controllare la tensione di rete e prima di aver effettuato tutti gli altri collegamenti.
  Non copr le prese d'aria e assicurarsi che vi sua uno spazio di alcuni centimetri intorno all'unita per la ventilazione.

Collegamenti

1. Collegare il cavo CA (33) a una presa CA. L'unità entrerà in modalità standby e il livello di illuminazione dello schermo LCD (2) diminuisce.
2. Accendere l'unità (6). L'alimentazione elettrica è considerata nella norma qualora il display LCD (2) è acceso con la retroilluminazione. Ora ilsysteme è pronto per la riproduzione di brani musicali.

Impostazione dell'orogologio

1. Impostare l'unità in modalità Standby.
2. Tenere premuto il tasting "Mem/Regolazione Orologio" (12) finché sullo schermo non appara l'indicazione lampeggiante "24HR". Quindi premere il tasting Salta avanti o Indietro (23/13) per selezionare il fornato orario a 12 o 24 ore. Premere, dopo, il tasting "Memoria/Regolazione Orologio" (12).
3. Sul display LCD la prima cifra di "0:00" lampeggerà (2). Premere il pulsante Salta avanti o Salta indietro (23/13) per impostare l'ora corretta. Premere il tasto "Memoria/Regolazione Orologicio" (12) per memorizzare l'ora corretta.
4. La terza e la quarta cifra "00" lampeggiano; premere il pulsante Salta avanti o Salta indietro (23/13) per impostare il corretto valore dei minuti. Dunque, premere il tasto "Preimpostazione/Regolazione Orologio" (12) per inseire i minuti esatti.

La modalità di impostazione dell'orologio verrà disattivata automaticamente se non viene premuto alcun tasto circa 5 secondi dopo aver premuto il tasto "Memoria/Regolazione Orologio".
L'ora impostata sare del tutto riprogrammata disconnettendo l'alimentazione elettrica principale ad eccezione della batteria di backup installata. Si consiglia di attivare il systema in modalità Standby per un utilizzo conveniente.

Ascolto della radio FM

Sintonizzazione manuale

1. Collegare l'previsto DAB / FM tuner antenna alla presa dell'antenna (30) quando si accende il complesso con il tasto On / Standby (6), quando premere il tasto di funzione (10) per selezionare la modalità "DAB", quando premere il tasto Band (16) per selezionare la modalità FM.
2. Poi sintonizzato la stazione preferita premendo i pulsanti di Sintonia avanti o indietro (23/13).
3. Girare la manopola Volume (19) secondo il livello di volume desiderato.

Sintonia automatica (solo da telecomando)

1. Impostare l'unità in modalità FM.
2. Premendo una volta il tasto di Scansione sul telecomando, l'unità inizIERà la scansione delle stazioni radio disponibili, fermandosi quando ne riceve una. Tenendo premuto per un secondo il tasto di Scansione sul telecomando, l'unità continuera la scansione (e la sintonia dei canali radio) in direzione opposta. Se si riceve il segnale di trasmissione Radio Data System (RDS), l'unità imposterà automaticamente l'ora effettiva.
3. Girare la manopola Volume (19) secondo il livello di volume desiderato.

Questa funzione permette la visualizzazione delle informazioni incluse nella trasmissione della stazione radio, informazioni che appaiano sullo schermo LCD un segmento alla volta, premendo ripetutamente il tasto Info (sul telecomando).

testo radio tipo di programma forza del segnale data/ora frequenza mono/stereo

1. Impostare l'unità in modalità "DAB" mediante il tasting Funzione (10).
2. Premendo una volta il tasto di Scansione sul telecomando, l'unità effettuerà una volta la scansione completa delle stazioni radio nell'intervalle 11b-12d, impiegando circa 2 secondi. Premere,+dunque, il tasto Sintonizza Su/Giù (23/13) per selezionare il canale DAB preferito.
3. Premere il tasto Info ininterrottamente per controllare le informazioni sottostanti rilasciate dal canale DAB. Nome del gruppo frequenza tasso di trasferimento forza del segnale data/ora tipo di programma testo a scorrimento
4. Premere la manopola del Volume (19) sino a raggiungere il livello di volume desiderato.

Stazioni preimpostate

É possible memorizzare fino a 40 stazioni radio (20-FM/20-DAB).

1. Impostare in modalità FM/DAB
2. Accendere alla stazione radio desiderata con il metod di sintonizzazione "manuale" o "automatica".
3. Tenendo premuto per circa 4 secondi il tasting Mem/Regolazione orologio (12) per attivare la memoria, la stazione preimpostata lampeggerà sullo schermo LCD.
4. Premere il pulsante Cartella superiore/Preimpostazioni avanti (22) per selezionare la posizione in cui memorizzare la stazione desiderata.
5. Premere il tasto Memoria/Regolazione Orologio (12) per confermare la memoria preimpostata.
6. Ripetere i passaggi da 2 a 5 per memorizzare altre stazioni.

Richiamarestazionipreimposte

1. Premere il tasto Memoria/Regolazione Orologio (12) una volta per abilitare il richiamo.
2. Premere il pulsante Cartella superiore/ Preimpostazioni avanti (22) per selezionare la posizione di memoria della stazione da richiamare.
3. Premere il tastingo Memoria/Regolazione Orologio (12) per confermare la stazione memorizzata da richiamare.

Le memorie preimposte saranno completamente rimosse se l'unita viene scollegata dall'alimentazione elettrica principale e la batteria di back-up non è installata. Si consiglia di attivare il systema in modalità Standby per un utilizzo conveniente.

Lo stato di programmazione è disponibile per 3 secondi, dopo di che l'unità ritorna automaticamente allo stato normale del sintonizzatore.
E possible sovrascrivere una stazione attuale memorizzando un'altra frequenza al suoosto.

• Premendo il tasting "Enter" (3) ripeturamente, i programmi FM saranno ricevuti in modalità Mono e Stereo rispettovamente. Quando il segnale stereo è debole, è preferibile ricevere il programma in modalità mono.
  Se il segnale stereo viene ricevuto, l'indicatore stereo "ST" verrà visualizzato sul display LCD (2) per migliorare il programma stereo FM in riscione.

Suggerimenti per una riscezione ottimale:

FM: il lavoro ricevitore con staccabile antenna a filo DAB / FM, fatto che l'antenna era collegato alla presa dell'antenna (30) e posizionarlo su posizione corretta per la migliorare riscione.

Riproduzione di CD

Guida introductiva

1. Premere il pulsante Funzione (10) per selezionare la modalità "CD".
2. Per après il vassoio per CD premere la corrispettiva aperture (25).
3. Posizione are un CD con il lato stampato posizionato verso l'alto e chiudere il vassoio.
4. Dopuna breve ricerca, lo schermo LCD (2) mostrera il numero totale dei brani e il tempo totale di riproduzione. A Anything l'unità si avviere automaticamente.
5. Girare la manopola del Volume (19) per impostare il livello di volume desiderato.

- Modalità Riproduzione/Interruzione

1. Per interrompere la riproduzione, premere una volta il tasto "Play/Pause (16); sullo schermo LCD (2) apparirà l'indicazione "PAUSE". Premere di nuovo per riprendere la normale riproduzione.

- Modalità Interruzione

1. Se si preme il pulsante "Stop" (3) durante la modalità di riproduzione o interruzione, il sistema entrera in modalità Arresto.

- Modalità Salto (Salto avanti /Salto indietro)

1. In modalità riproduzione/interruzione, premere il tasto "salta avanti" (23). In questo modo, l'unità si sposterà al brano successivo,indicando il numero di traccia,quindi rientrerà in modalità riproduzione/interruzione.
2. In modalità riproduzione/interruzione, premere il tasto "Salta indietro" (13). In quello modo, l'unità si spostera al brano precedente,indicando il numero di traccia,quindi rientrera in modalità riproduzione/interruzione.

Perdischi MP3

1. Dopo che la ricerca viene realizzata, il numero complessivo di tracce e le informazioni sull'album vengono visualizzati sul display LCD (2). L'unità comincera a riproduire le traccè/l'album direttamente.
2. Ruotare la manopola "Cartella superiore/inferiore/Preimpostazione avanti indietro sul telecomando, per selezionare il numero di cartella.
3. Premere tasti "Salta avanti Salta indietro" (23/18) per selezionare il numero di traccia.

Funzione ID3/Schemo (solo da telecomando)

Premendo il tasting "Info" ripetutamente, lo schermo LCD (2) mostrera, durante la riproduzione di file MP3, l'indicazione "file", quando, in una sequenza di pochi secondi, i nomi di file/album/canzone/artista del brano in riproduzione. In seguito, verrà visualizzata l'ora corrente.

Note:-

Se non è stato assegnato alcun nome alla traccia in riproduzione o non è stata selezionata una lingua per le informazioni, lo schermo LCD (2) si svuota, premendo il tasting Info.
Non potra essere riconosciuto alcun titolo o nome dell'album se il formato di scrittura del disco non è supportato dal systema.
- Il sistema è in grado di supportare solo i numeroi in inglese e arabo per la funzione ID3.

Requisiti sul formato delle tracce MP3:-

• Bit rate: 32 kbp~320kbp, tasso di campionatura: 32kHz, 44,1kHz e 48 kHz decodificabile
  L'ecuzione dei dischi MP3 varia a secondo della qualita del disco e del metod di registrazione. Inoltre,anche i tempi di ricerca dei brani in un CD in formato MP3 sono di solito superiori a quelli di un normale CD audio, a causa del diverso formato.

- Modalità Ripetizione/Casuale (solo da telecomando)

Premendo il tasto "Play Mode" sul telecomando durante la riproduzione, è possible riproduire in modalità ripetizione o casuale, singoli brani o singole cartelle (solo in modalità MP3), nonché tutte le tracce, come descripto di seguito:

Per CD

(1) ripetizione di 1 brano (2) ripetizione di tutte le traccce (3) casuare (4) modalità disattiva

Modalità Riproduzione	Indicatore sullo schermo LCD
Ripeti traccia	Rep 1
Ripeti tutte	Rep A
Casuale	Rand
Modalità disattiva	--------

Per dischi MP3

Modalità Riproduzione	Indicatore sullo schermo LCD
Ripeti traccia	Rep 1
Ripetere cartella	Rep F
Ripeti tutte	Rep A
Casuale	Rand
Modalità disattiva	--------

Riproduzione ripetuta

Ee possible ascoltare la ripetizione della traccia desiderata, della cartella (solo per MP3) o dell'intero disco attraverso esta funzione.

Riproduzione casuale

É possible ascoltare toutes le tracce in ordine casuale atraverso esta funzione.

Programmazione CD

É possiblè programme fine a 20 brani per disco in qualsiasi ordine. Controllare di averre premuto il tasto "stop" (3) prima dell'uso.

1. Impostare la modalità CD e arrestare la riproduzione CD.
2. Premere il tasto "Memoria/Regolazione Orologio" (12); verra visualizzatoo "MEM" sul display LCD (2).
3. Selezionare una traccia desiderata premendo i pulsanti Salta avanti d Salta indietro (23/13)
4. Premere il tasting "Memoria/Regolazione Orologio" (12) per memorizzare il brano.
5. Ripetere i passaggi 3 e 4 per aggiungere alla traccce alla memoria se necessario.
6. Dopo aver programmato tutte le trace desiderate, premere il pulsante "Play/Pause (16), per riproduire i brani del disco nell'ordine stabilito.
7. Premere il tasto "Stop" (3) per interrompere la riproduzione; premendo di nuovo il pulsante Stop, tutti i programmi memorizzati saranno cancellati.

Una volta aver premuto il tasto "Memoria/Regolazione Orologio", la modalità di programmazione si fermera automaticamente se non si preme alcun tasto entro 10 secondi circa.

Riproduzione dei brani MP3 tramite dispositivi di memoria USB o schede di memoria

Collegamenti

Il systeme è in grado di decodificare e riproduire tutti i file MP3 memorizzati nei supporti di memoria collegati tramite porta di connessione USB o schedà di memoria SD/MMC.

1. Dapprima, impostare ilsystema in modalitàstandby, o in qualunque altra modalità di funzionamento diversa da quella SD o USB.
2. Connettere l'unità USB con la faccia rivolta verso l'alto, assicurandosi di inserirla fino in fondo, oppure inserire la schedà di memoria, seguito la direzione della freccia, situata nell'etichetta sulla parte inferiore dell'alloggiamento della schedà. Inserire il dispositivo in posizione dritta, evitando di piegarlo.
   L'insertimento della penna USB capovolta o al contrario potrebbe danneggiare il systema audio o il supporto di memorizzazione (memoria dell'unità USB o della sched a SD/MMC). Controllare la correttezza della direzione di insertimento prima del collegamento.
3. Impostare il pulsante di Funzionamento (10) in modalità scheda SD/MMC o USB.
4. A connessione avvenuta, ilsystema avviera lalettura automatica del dispositivo di memoria,mente lo schermo LCD (2) indichera il numero totale di file MP3 individuati.
5. Ripetere la stessa procedura per la riproduzione e la programmazione dei dischi CD descritta sopra.

Nota

• Ilsystema e in grado di rilevare e leggere file dal formato MP3 solo in modalità USB/SD ma non altri formati di file musicali.
• Se si collega ilsystema a unlettore MP3tramite la presa USB, acause di variazioni nel formato di codifica MP3, alcunilettori MP3 potrebbero non essere in grado di riproduire musica tramite la presa USB. Queo non costituisce un malfunzionamento del systema!
  La porta USB non supporta il collegamento con cavi di estensione USB e non è progettata per la comunità diretta con il computer.

Rimozione di unità USB/schede di memoria

Per rimuovere dispositivi USB/schede di memoria, daprima spegnere l'alimentazione oppure selezionare la modalità CD, aux o sintonizzatore di funzionamento del sistema. In caso di porta USB, estrarla direttamente alla presa USB del sistema; in caso di scheda di memoria SD/MMC, estrarla in posizione dritta, alla piegarla.

Codifica in file in fornato MP3

Il systeme è in grado di codificare i normali file riprodotti tramite CD, Sintonizzatore, dispositivi Fono e unità a cassette in formato MP3 e registrarli in un dispositivo di memoria connesso tramite porta USB o in una schedà SD/MMC. La procedura di codifica descritta di seguito si applica per unità connesse tramite porta USB: la stessa procedura si applica nel caso di codifica verso schede SD/MMC. Il systema crea una cartella di file musicali, il cui nome varia in base alla sorgente audio: "RIP" per codifica da CD-DA, "REC" per codifica da Sintonizzatore, sorgente Aux o Cassette, e "FROMCD" per copia da CD più in formato MP3; la codifica avverrà a un bit rate predefinito di 128 kbps.

A) Codifica CD

l) codifica di 1 traccia / 1 disco a 1x velocità

1. Avviare la riproduzione normale del brano su CD che si intende codificare e procedere alla registrazione.
2. Premere il tasto " " ) During l'ecuzione della traccia desiderata; sul display lampeggeranno "REC" e "USB".
3. Premere di nuovo il tasting " " e sul display lampeggeranno "REC" e"ONE".
4. Premendo di nuovo il tasting "B" (4), ilsystema presenterà l'icona "REC USB" lampeggiante. A questo punto la codificare è in corso.
5. Completata la registrazione, l'unita fermerà automaticamente l'esecuzione.
6. Premere il tastingo "stop" per interrompere in qualsiasi momento la modalità di registrazione.
7. Per codificare l'intero CD, mettere in pausa il disco, quando premere il tasto (4) "tre volte, finché sullo schermo non appeare l'indicazione lampeggiante "REC USB"; a quello punto ilsystema avvia la riproduzione del CD, codificando l'intercdio disco.

Note:-

• La velocità di registrazione è 1:1, perché segue l'effettiva durata della riproduzione della traccia su CD.
  Il formato di registrazione è preimpostato al bitrate dell'mp3: 128 kbps, velocità di campionamento: 44,1 khz
• Premendo il tasto "stop" (3), è possible interrompere la registrazione in qualunque momento.

B) Copia di file MP3

Nel caso di utilizzo di un disco MP3 alippo di un CD, ilsystema copiera i file nell'USB premendo il tasto " (4). La procedura di funzionamento e identico alla codifica del CD descritta sopra. Il systema passera alla modalita di copia solo se il file MP3 è inlettura.

C) Codifica DAB

1. Per ricevere la stazione che si desidera codificare utilizzato la modalità di Sintonizzazione cui si è fatto più riferimento.
2. Premere il tasto "due voltte (4) finché lampeggerà l'icona "REC USB" sul display. La codifica è,+dunque,in atto
3. Al termine della registrazione, premere il tasto "stop" (3), sino alla scomparsa del symbolo "REC USB".

D) Codifica di sorgenti Fono/Cassette

1) Inserire l'unità USB o la sched a memoria SD/MMC da usare per la registrazione (assicurandosi che tali unità dispongano di memoria libera sufficiente).
2) Impostare nell'unità, tramite il pulsante di funzionamento (10), la modalità di codifica preferita, quali codifica da nastro o dispositiivi fono, quando avviare la riproduzione della traccia che si intende codificare, infine premere due volte il tast
3) L'icona "REC USB" lampeggerà sul display LCD (2). A quello punto ilsystema avvia la modalità di codifica.
4) Avviare l'ecuzione della cassetta o del dispositivo Aux di cui si desidera codificare la traccia nel formato MP3.
5) Al termine della registrazione, premere il tasto "stop" (3), forn alla scomparsa dei simboli USB e REC USB.

E) Separazione dei brani (solo da telecomando)

Durante la codifica, è possibile dividere le trace in fase di registrazione dai dispositivi sorgente, quali cassette, radio DAB ecc., al dispositivo USB. Allorquando si preme una volta il tasto "T" (separatore della traccia sul telecomando) durante la codifica di trace provenienti da cassetta o dispositivi Aux, il systema generera una nuova traccia continuando la registrazione. Il testo "SAVE", visualizzato in quel momento sullo schermo LCD, lampeggia una volta, ad indicate che la creazione da parte dell'unità di una nuova traccia è riuscita.

F) Copia di file MP3

Utilizzato,rieve,un disco MP3 al posto di un CD, il systema copiera i file nell'USB premendo l tasto *REC" (3). La procedura di funzionamento e identico alla codifica del CD descritta sopra. Il systema passera alla modalita di copia solo se il file MP3 e inlettura.

Cancellare file in un dispositivo di massa USB oppure scheda SD (mediante il telecomando)

Ilsystemaèin grado di eliminarie file salvati all'interno di una pendrive secondo quanti di seguito descritto:

1. Inserire l'archivio di massa esterno e impostare la modalità "USB".
   2 · Premere il tastingo "Cancellare"; sarà visibile sul display LCD (2) (canc---001)
   3 · Premere il tastingo Salta in Avanti o Salta all'Indietro per selezionare il file che si desidera eliminare.
   4 · Premere il tasto "Cancellare" per insere la modalità "Si/No"; premere in seguito Salta in Avanti o Salta all'indietro per selezionare "Si" o "No".
   5 · Premere nuovamente il tasting "Cancellare" per confermare l'impostazione.

Nota:

• Premere il tasto "stop" una volta nel telecomando per abbandonare la modalità "Cancellare".

Funzionamento

N.B.:

• Rimuovere il protettore dello stilo.
• Assicurarsi che il braccio acustico sia staccato dal relative fermo di riposo, prima di utilizzato e fissarlo di nuovo dopo l'uso.

1. Selezionare la funzione "Fono" (10).
2. Posizionare il selettore di velocità (27) sul giusto valore, in base alla sorgente da riproduire.
3. Posizione are il disco sul piatto (usare I'adattatore mandrino (26) se necessario).
4. Sollevare il braccio acustico alla posizione di riposo e spostarlo lentamente in direzione del piatto di riproduzione. Il piatto iniziera a ruotare.
5. Sistemare il braccio acustico sulla posizione del disco desiderata.
6. Regolare il volume al livello preferito, tramite il commando (19).
7. Alla fine del disco, il piatto smettera automaticamente di ruotare. Sollevare il braccio acustico dal disco e rimetterlo in posizione di riposo.
8. Per arrestare manualmente la riproduzione, sollevare il braccio acustico dal disco e rimetterlo in posizione di riposo.

Note: Poiché per alcuni tipi di dischi l'area di arresto automatico si trovav al di fuori delle impostazioni dell'unità, il disco potrebbe interrompersi prima del termine dell'ultima traccia. In tal caso, regolare l'interruttore di arresto automatico in posizione "off"; in tal modo il giradischi arrivava al termine della riproduzione, ma non si arresta automaticamente. Per fermare la rotazione del pietto, spagnere l'interruttore delsystemo oriposizionare su "on" l'interruttore di arresto automatico (28). Infine riposizonationre il braccio acustico in posizione di riposo.

Ascolto nastri

Funzionamento generale

Tasto Arresta/Espelli Premere quosto tasto per arrestare tutte le operazioni dell'unita a cassette. Premerlo di nuovo per apriere lo sportello dell'unita a cassette.

Tasto di avanzamento e Premere quello tasting per avviare il riavolgimento rapido del nastro in avanti o indietro. Premere il tasto Arresto/Riavolgimento rapido, quindi quello di Estrazione, quando le bobine della cassetta smettono di girare.

Tasto Riproduci Premere per avviare la riproduzione del nastro.

Tasto Interrompi Premere quosto tasto per interrompere temporaneamente il funzionamento del nastro. Premerlo di nuovo per riprendere la riproduzione.

Riproduzione

• Selezionare la funzione "nastro" (10).
• Inserire il nastro a cassetta.
• Premere il tasto Riproduci per attivare la riproduzione
  Regolare il volume tramite il controlo (14/24) al livello desiderato.
• Usare il tasto Interrompi quando si desidera interrimpere la riproduzione temporaneamente.
• Al termine premere il tasto Arresta/Estrazione.

Nota:

É possible avviare la riproduzione di entrambi ilettori a cassette l'uno dopo l'alto. Premendo il tasto "pausa" e poi quello "riproduci" sullettore 1, seguito alla pressione del tasto "riproduci" sullettore 2, l'unità 1 inizIERA automaticamente la riproduzione del proprio nastro, al termine della riproduzione di quello dell'unità 2.

Altre funzionalita

A. Funzione di autospeedimento (solo da telecomando)

1. Premendo il tasto "Autospegnimento" sul telecomando, lo schermo LCD migliorare l'indicazione "SLP-120" sullo schermo LCD (6).
2. Continuando a premere il tasto, è possible regolare la durata del timer di autospegnimento a 120 > 90 > 60 > 45 > 15 minuti rispettivamente: l'icona "e asparirà sullo schermo LCD ad indicare l'attivazione dell'autospegnimento.
3. Ilsystema si fermera e passera in modalità standby automaticamente dopo aver inserito l'ora selezionata.
4. Per annullare l'autospegnimento, premere ripetutamente il tasto di autospegnimento, finché non appeare l'indicazione "SLP-off" e l'indicatore "non scompare dallo schermo LCD.

B. Impostazione orario timer (solo da telecomando)

Questa funzione permette di programmare l'accensione automatica del system, che e in grado di svegliare l'utente in modalita CD, Radio DAB/FM o unità USB/SD, rispettamente.

Dapprima impostare l'unità in modalità stand-by, quindi tenere premuto il tasto "Timer" sul telecomando per entrare nella modalità di impostazione timer: lo schermo LCD在哪 l'indicazione "SET TIMER"; passare all'opzione "SELECT SOURCE", in modo che l'icona del timer "nizi a lampeggiare sullo schermo.

1) Sorgente di Premere ripeturamente il pulsante "Funzione" per selezionare la sorgente di sveglia tra "CD" -- "FM" -- "DAB"-- "USB" -- "SD". Premere il tasting "Timer" per confermare la fonte selezionata.
2) Volume Premere i tasti Salta avanti ndietro per regolare il volume di sveglia, quindi premere il pulsante sveglia "Timer" per confermare il livello selezionato per la sveglia.
3) Orario sveglia Premere i tasti Salta avanti 比 | indietro per regolare l'ora di sveglia, quindi premere il pulsante "Timer" per confirmare I'ora insertita per la sveglia. Premere i tasti Salta avanti 比 | indietro per regolare i minuti di sveglia, quando premere il pulsante "Timer" per memorizzare I'orario inserto per la sveglia.

Nota

Se non è rilevata alcuna fonte di musica (come USB/CD) quando si arrivava all'ora preimpostata, ilsystema passa in modalità FM automaticamente.

Per la radio sveqlia in FM o DAB, il sistema preimposta l'ultima frequenza radio ascoltata prima dello spegnimento.
Specnere il systema manualmente durante la modalità di sveglia poiché non è previsto lo spegnimento automatico dopo tale modalità.

- Attivare/Disattivare la funzione Timer

1. Per attivare il timer, premere una volta il tasto "Timer" sul telecomando fino a quando l'indicatore del timer "viene visualizzato sul display LCD (2).
2. Per annullare la funzione di sveglia, premere ancora una volta il pulsante "Timer" finché l'indicatore del timer "scompare dallo schermo.

C. Preimpostare la funzione EQ

Questa unità fornisce 4 modalità audio differenti per una migliorie esperienza di ascolto. è possibile selezionare l'effetto desiderato premendo il pulsante "Preimposta EQ" (22) più volte, secondo Questa sequenza:-

Trasmettitore del telecomando

Funzioni di controllo

Installazione della batteria (batteria non fornita)

Il trasmettitore a infrarossi necessita di 2 batterie ministilo per funzionare

Descrizione pulsanti

On/standby Premere per accendere o mettere in standby ilsystema

Riproduzione/Pausa	In modalità CD/USB: premere per avviare la modalità di selezione banda
	esecuzione/pausa

In modalità DAB, premere quello tasto per selezionare DAB/FM

Salta avanti diarietro	Premere quello pulsante per selezionare la traccia precedente/
Sintonia/+/-	successiva in modalità “CD/USB”

Premere per portare in avanti o all'indietro la frequenza radiofonica in modalità Sintonizzazione

Stop In modalità CD/USB: premere per fermare l'esecuzione

In modalità Sintonizzazione: selezionare modalità stereo/mono

Cartella/Pre-impostazione In modalità Sintonizzazione: premere per selezionare la memoria Su e Giu preimpostata su/gi

In modalità USB: premere per selezionare la cartella su/giù

Modalità Riproduzione In modalità CD: premere per attivare la funzione random/ripetizione

Apri/Chiudi Premere per aprire/chidere il vassoio del CD

Volume - / + Premere per regolare il volume su o giu

Timer Spegnimento In modalità Acceso: premere per attivare la funzione di sospensione

In modalità standby: premere e lasciare premuto per impostare la modalità di timer. Premere ancora una volta per attivare la funzione attiva/disattiva il timer.

Elimina/info In modalità USB: premere per cancellare il file nella memoria esterna USB o scheda SD

In modalità esecuzione MP3: premere per attivare la funzione ID3

In modalità DAB/FM: premere per visualizzare le informazioni di trasmissione

Rec Premere per attivare la funzione di codifica/copia del file mp3

Funzione Premere per selezionare le funzioni

Mem/Regolazione In modalità Standby: tenere premuto per regolare l'orologio

In modalità CD/USD/SD/Sintonizzazione: premere per preimpostare la memoria

Scansione In modalità FM/DAB: premere per cercare la stazione

Preimposta EQ Premere per selezionare la modalita EQ differente in base alle preferenze

Disattivazione audio

Premere quello tasto in modalità di codifica per attivare la funzione di separazione trace

Premere per tacitare il suono temporalemente

Specliche

UKW/FM: 87,5-108 MHz

DAB:Banda III: 174,92-239,2 MHz

Alimentazione: AC230V~50Hz

Consumo: 20 W

Nota

In base ai requisiti ErP fase 2 e per ragioni di protezione ambientale, l'unità passa automaticamente in modalità di stand-by, in caso di mancata riproduzione di brani per 15 minuti.

MILIEUBESCHERMING
