BEDIENUNGSANLEITUNG MCD5500SW Soundmaster

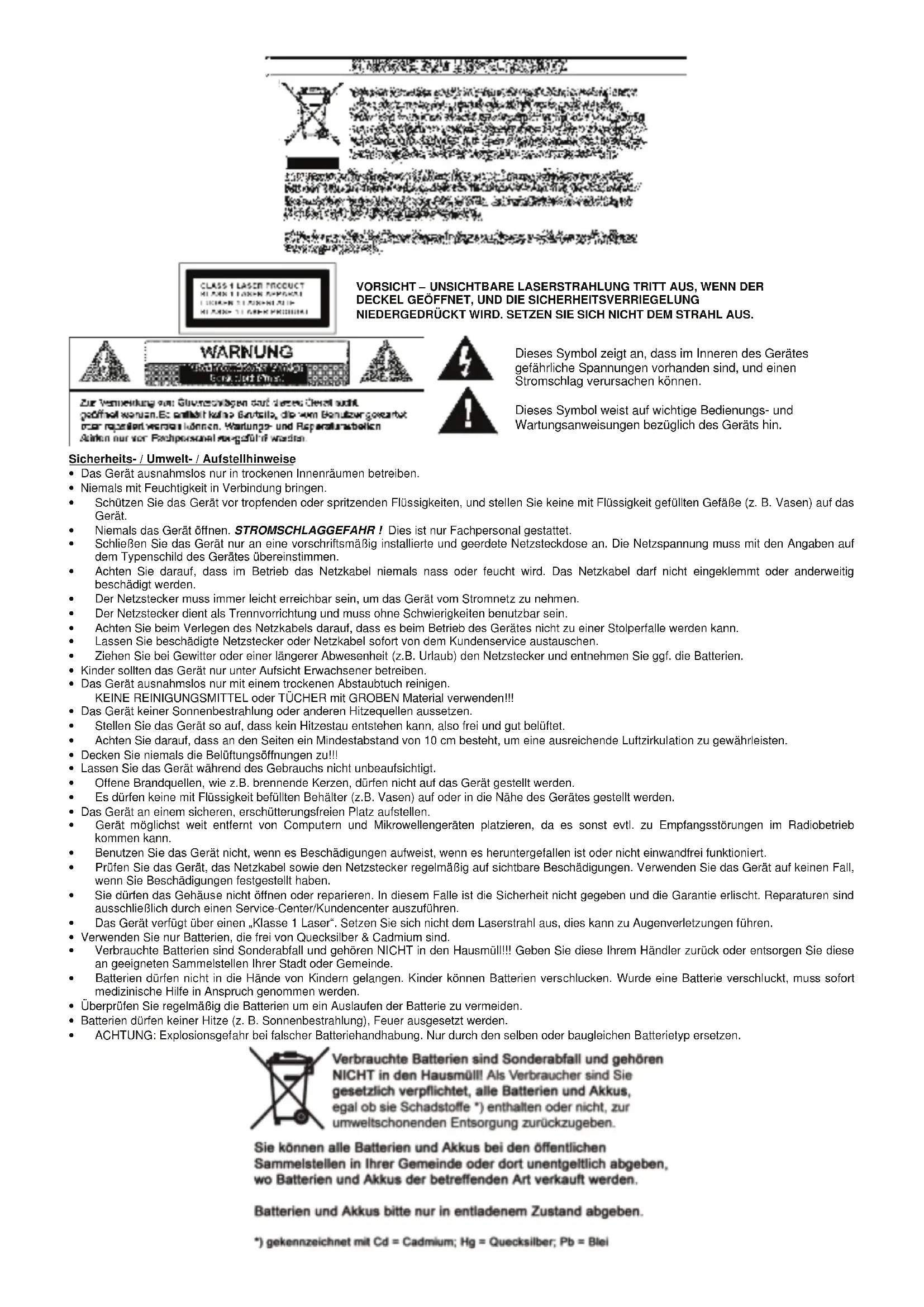

VORSICHT - UNSICHTBARE LASERSTRAHLUNG TRITT AUS, WENN DER DECKEL GEOFFNET, UND DIE SICHERHEITSVERRIEGELUNG NIEDERGEDRUCKT WIRD. SETZEN SIE SICH NICT DEM STRAHL AUS.

Zur Vermietung von Gruenstocken auf daserecht auch gefohlich wusun. Es fathet hau Bautsils, die vom Bonutz gocarot ouer repaierl vernen lden. Wartungs- und Reparaturboien Adern nort vor Fachposalpuggefif wadten.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Gerats hin.

Sicherheits-/ Umwelt-/ Aufstellhinweise

• Das Gerät ausnahmslos nur in trockenen Innenaufen betreiben.

• Niemals mit Feuchtigkeit in Verbindung bringen.

Schutzen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeit gefüllten Gefäbe (z. B. Vasen) auf das Gerät.

• Niemals das Gerät öffnen. STROMSCHLAGGEGFAHR! Dies ist nur Fachpersonal gestattet.

Schlieben Sie das Gerät nur an eine vorschrittsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.

• Achten Sie darauf, dass im Betrieb das Netzkabel niemals Nass oder feucht wird. Das Netzkabelarf nicht eingeklemmt oder anderweitig beschadigt werden.

Der Netzstecker muss immer leicht erreichbar sein, um das Gerät vom Stromnetz zunehmen.

Der Netzstecker dient als Trennvorrichtung und muss ohne Schwierigkeiten benutzbar sein.

Achten Sie beim Verlegen des Netzkabels darauf, dass es beim Betrieb des Gerätes nicht zu einer Stolperfalle werden kann.

• Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.

Ziehen Sie bei Gewitter oder einer längerer Abwesenheit (z.B. Urlab) den Netzstecker und entnehmen Sie ggf. die Batterien.

• Kinder sollen das Gerät nur unter Aufsicht Erwachsener betreiben.

• Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen.
  KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!

• Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.

• Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.

Achten Sie darauf, dass an den Seiten ein Mindestabstand von 10 cm besteht, um eine ausreichende Luftzirkulation zu gewährleisten.

• Decken Sie niemals die Belüftungsöffnungen zu !!!

• Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt.

• Offene Brandquellen, wie z.B. brennende Kerzen, dürfen nicht auf das Gerät gestellt werden.

Es durren keine mit Flussigkeit beflitten Behalter (z.B. Vasen) auf oder in die Nane des Gerates gestellt werden.

Das Gerat an einem sicheren, erschütterungsfreien Platz aufstellen.

Gerat mochst weit enternt von Computern und Mikrowellengeraten platzieren, da es sonst evtl. zu Empfangsstorungen im Radiobetriebkommen kann.

Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei Funktioniert.

Prifen Sie das Gerat, das Netzkabel sowie den Netzstecker regelmabig auf sichtbare Beschadigungen. Verwenden Sie das Gerat auf keinen Fall, wenn Sie Beschadigungen festgestellt haben.

• Sie dürfen das Gehäuse nicht öffnen oder reparieren. In thisem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen Service-Center/Kundencenter auszuführen.

Das Gerat verfugt über einen, Klasse 1 Laser. Setzen Sie sich nicht dem Laserstrahl aus, dies kann zu Augenverletzungen führen.

• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.

Verbrauchte Batterien sind Sonderabfall und gehoren NICHT in den Hausmull!!! Geben Sie diese Ihr hem Handler zuruck oder entsorgen Sie these an geeigneten Sammelstellen ihrer Stadt oder Gemeinde.

Batterien durren nicht in die Hande von Kindern gelangen. Kinder konnen Batterien verschlucken. Wurde eine Batterie verschlukt, muss sofort medizinische Hilfe in Anspruch genommen werden.

• Überprüfen Sie regelmäßige Batterien um ein Auslaufen der Batterie zu vermeiden.

• Batterien durfen keiner Hitze (z. B. Sonnenbestahrung), Feuer ausgesetzt werden.

• ACHTUNG: Explosionsgesfahr bei falscher Batteriehandhabung. Nur durch den Selben oder baugleichen Batterietyp ersetzen.

Verbrauchte Batterien sind Sonderabfall und gehoren NICHT in den Hausmull! Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe *) enthalten oder nicht, zur umweltschonenden Entsorgung zusückzugegeben.

Sie konnen alle Batterien und Akkus bei den öffentlichen Sammelstellen in Ihr Gemeinde oder dort unentgeltlich abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden.

Batterien und Akkusitte nur in entladenem Zustand abgeben.

*) gekennzeichnet mit Cd = Cadmium; Hg = Quecksilber; Pb = Blei

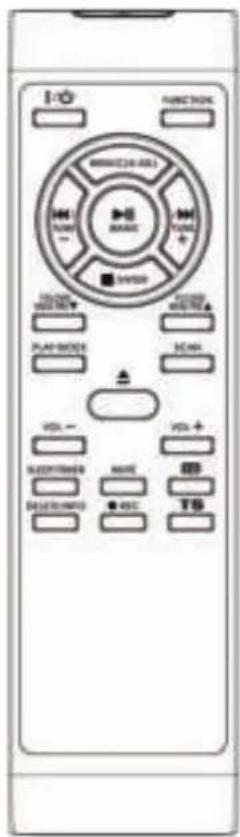

Fernbedienung

Bedienelemente Tasten Beschreibung

On/standby	Drücken Sie um das Gerät Ein / Aus zuschalten
Play/pause/land	Im CD/USB Modus: Drücken um die Wiedergabe zu starten / unterbrechen.
	Im DAB Modus: Drücken um zwischen DAB und UKW zu wechseln.
Skip up/down / flüne+/-	Drücken um den nachsten Titel bei CD/USB zu Spielern.
	Drücken um die Radiofrequenz Manuell einzustellen.
Stop /Enter	Im CD/USB Modus: Drücken um die Wiedergabe zu unterbrechen.
	Im UKW Modus: Drücken um zwischen Stereo und Mono zu wahren.
Folder/Pre Up-Down	Im Radio Modus: Drücken um Zugriff auf gespeicherte Sender zu erhalten.
	Im USB Modus: Drücken um Ordner zu wahren.
Play mode	Im CD Modus: Drücken um die Zufall/Wiederhol Funktion zu aktivieren.
Open/close	Drücken zum Öffnen / Schließen des CD-Fach
Volume -/+	Drücken um die Lautstärke einzustellen.
Sleep/Timer	Im Eingeschalteten Zustand: Drücken um die Sleep-Funktion zu aktivieren.
	Im Standby Modus: Drücken und halten um in den Uhreinstellungsmodus zu wechseln, kurz Drücken um den Wecker zu aktivieren Bzw. deaktivieren.
Del/info	Im USB Modus: Drücken um Daten auf USB/SD zu Löschen.
	Im MP3 Wiedergabemodus: Drücken um ID3 Funktion zu aktivieren.
	Im DAB/UKW Modus: Drücken um Senderinformationen zu erhalten.
Rec	Drücken um die Aufnahmefungtion zu aktivieren
Function	Drücken um eine Funktion zu wahren.
Mem/Clk-adj	Im Standby Modus: Drücken und halten um die Uhrzeit einzustellen
	Im CD/USB/SD/Radio Modus: Drücken um Sender zu Speichern.
Scan	Im UKW/DAB Modus: Drücken für einen automatischen Sendersuchlau
Preset EQ	Drücken um aus verschiedenen EQ Einstellungen zu wahren.
TV8	Im Aufnahmemodus: Drücken um die Titel-Trennung zu aktivieren.
Mute	Drücken um den Ton zu unterbrechen.

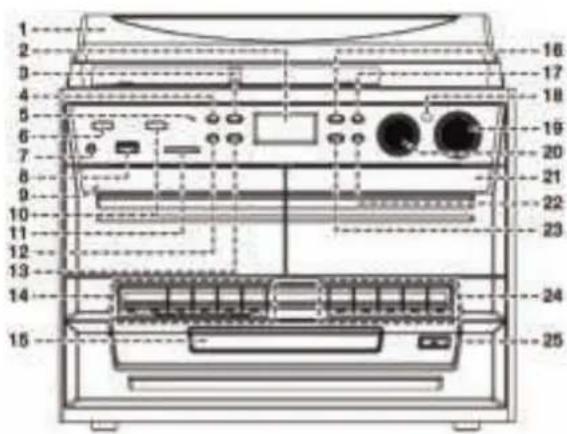

Bedienelemente

1) Staubschutz
2) LCD Display
3) Stop /Enter Taste
4) Aufnahmetaste
5) Stromkontrollampe
6) Ein/Standby Taste
7) Kopfhorerbuchse
8) USB Buchse
9) Kassettendeck 1
10) Funktionswahl
11) SD Karten Buchse
12) Mem/Clock-Adjust Taste
13) Zurück Taste
14) Steuerung Kassettendeck 1
15) CD Fach
16) Play/Pause Paste
17) Preset EQ Taste
18) Fernbedienungssensor
19) Lautstärkenregler
20) Hohen / Tiefen Regler
21) Kassettendeck 2
22) Folder/Preset -Taste
23) Vor Taste
24) Steuerung kassettendeck 2
25) CD-Fach Öffnen/Schlieben

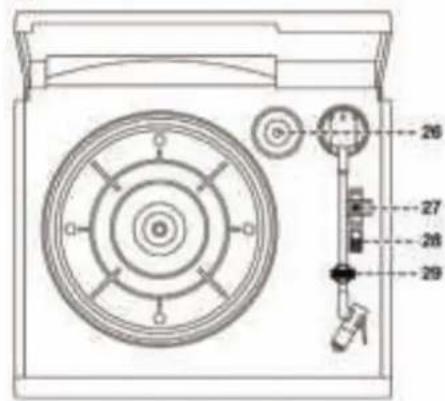

26) Spindel Adapter
27) Plattenspieler Geschwindigkeitsregler
28) Auto Stop Ein / Aus
29) Plattenarmhalterung

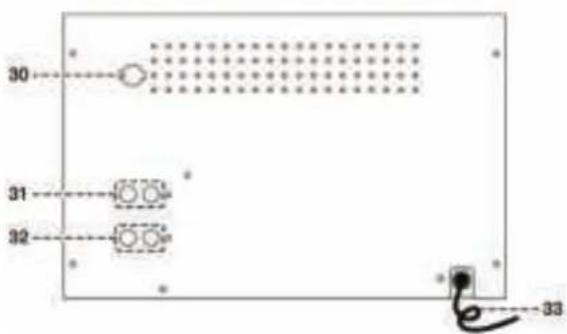

30) Antennenbuchse
31) Line out Buchse
32) Laatsprecher Buchse
33) Stromkabel

VORSICHT:

deses Gerat darf nur von qualifizierten Technikern Modifiziert oder Repariert werden.

Vorsichtsmaßnahmen für die Benutzung

Installation

• Alle Komponenten auspacken und das Schutzmaterial entfern.
• Netzspannung überprüfen und alle anderen Verbindungen herstellen, bevor Sie das Gerät ans Stromnetz anschließen.
• Die Belüftungsöffnungen nicht blockieren. Achten Sie darauf, dass um das Gerät herum mehrere Zentimeter freier Platz ist.

Montage der Abdeckung

1. Die Plastikhalterung nach hinten drucken.
2. Die Plastikhalterung mit der Abdeckung verbinden
3. Das Scharnier der Abdeckung mit dem Hauptgerät verbinden

Anschluss

1. Stecken Sie das Netzkabel (33) in eine Wechselstrom-Steckdose und die Laufsprecherkabel in die Laufsprecheranschluss (32).
2. Schalten Sie das Gerä ein (6), wenn das Display (2) zu Leuchten beginnnt, ist ihr Gerät Betriebsbereit.

Einstellen der Uhrzeit

1. Stellen Sie das Gerät in den Standby-Modus.
2. Drücken und halten Sie die "Mem/Clk-Adj" Taste (12), bis im Display "24HR" blinkt. Drücken Sie nun die oder Taste (23/13), um zwischen 12 oder 24 Stunden Uhrzeit-Format zu wahlen. Drücken Sie zum Bestätigten erneut die "Mem/Clk-Adj" button (12).
3. Die ersten zwei Ziffern "0:00" beginnen zu blinken. Drücken Sie die oder Taste (23/13) um die Stunden einzustellen. Bestätigen Sie ihre Eingabe erneut durch Drucken der "Mem/Clk-Adi" T (12) Taste.
4. Die dritte und vierte Ziffer "00:00" beginnnt zu blinken. Drücken Sie die oder Taste (23/13), um die Minuten einzustellen, Bestätigen Sie auch hier erneut mit der "Preset/Clk-Adj" Taste (12).

Die Uhrzeitinstellung wird automatisch beendet, wenn keine Tasten in einem Zeitraum von etwa 5 Sekunden gedrückt wird.
Das Gerät verliert die eingestellte Uhrzeit sobald das Gerät vom Strom Getrennt wird. Wir empfehlen ihren das Gerät in den Standby-Modus zu wechseln.

Radio horen (UKW)

Manuelle Sendersuche

1. Schliessen Sie die beiliegende DAB/UKW Antenne an die Antennenbuchse (30) an und schalten das Gerät mit der Taste ON/STANDBY (6) an. Im Anschluss drücken Sie die Function Taste (10) und wahren den „DAB“ Modus aus. Mit der BAND Taste (16) schalten Sie auf UKW/FM.
2. Stellen Sie mit den vor/zurück-Tasten (23/13) den gewünschten Radiosender ein.
3. Die Lautstärke mit dem Lautstärkeregler (19) wie gewünscht einstellen.

Automatischer Sendersuchlauf (Fernbedienung)

1. Schalten Sie das Gerät auf den UKW Modus.
2. Drücken Sie die SCAN-Taste auf der Fernbedienung, das Gerät bleibt bei dem zuerst gefundenen Sener automatisch stehen. Drücken und halten Sie die SCAN-Taste gedrückt, bis der Sendersuchlauf Rückwerts luft. Verfügt der ausgestrahnte Sender über RDS (Radio Data System) wird das Gerät die Uhrzeit aufgrund der übermittelten Daten automatisch Synchronisieren.
3. Drehen Sie den Lautstärkeregler (19) auf die gewünschte Lautstärke.

Durch Drucken der Taste DELETE/INFO (auf der Fembedienung) haben Sie die Möglichkeit zwischen verschiedenen Senderinformationen (falls übertragen vom jeweiligen Sender) zu wechseln.

Radio text program type signal Stärke Datum/Zeit Frequenz Mono/Stereo

DAB Radio

1. Stellen Sie Das Gerät auf den DAB-Modus, durch Drücken der Funktionstaste (10).
2. Drücken Sie die SCAN-Taste auf der Fernbedienung. Das Gerat Scant den DAB Frequenzbereich, und speichert gefundene Sender automatisch. Drücken Sie die vor/zurück-Taste um zwischen den gefundenen Sendern zu wahlen.
3. Drücken Sie wiederholt die Info-Taste um folgende DAB Sender Informationen zu erhalten: Gruppen Name → Frequenz → Bit Rate → Signal stärke → Datum/Zeit → Programm Typ → Laufschrift
4. Drehen Sie den Lautstärkenregler (19) auf die gewünschte Lautstärke.

Festsenderspeicher

Sie konnen bis zu 40 Radiosender im Festsenderspeicher abspeichern. (20-FM/20-DAB).

1. Stellen Sie das Gerät in den UKW / DAB-Modus.
2. Stellen Sie einen gewünschten Sender ein den Sie speichern möchten.
3. Drücke und halten Sie die Mem/Clock-Adjust Taste (12) gedrückt, "Preset Empty 1" erscheint im Display und blinkt.
4. Drücken Sie Wiederholt die Folder/ Pre up Taste (22) um einen Freien Speicherplatz zu Wahlen.
5. Drücken Sie die Mem/Clock-Adjust Taste (12), um den gewährten Speicherplatz zu bestätigen.
6. Wiederholen Sie die Schritte 2 bis 5, um weitere Sender zu Speichern.

Festsenderspeicher Abrufen

1. Drucken Sie die Mem/Clock-Adjust-Taste (12), für den ZuGriff auf die Festsenderspeicherliste.
2. Drucken Sie die Folder/ Pre up Taste (22), um den gewünschten Sender zu wahlen.
3. Drücken Sie die Memory/Clock-Adjust Taste (12) um den gewählten Sender zu bestätigen.

Die Festgesicherten Sender werden vollständig gelöscht, wenn das Gerät komplett vom Strom getrennt wird. Es wird empfohlen, das Gerät in den Standby-Modus zu wechseln.
- Sie können einen gespeicherten Sender jederzeit mit einen anderen Sender überschreiben.

UKW-Stereo-Empfang

• Drücken Sie wiederholt die ENTER-Taste (3), um die UKW Sender in Mono- oder Stereo (Auto) zu horen. (Falls Sie einen Sender nur schwach Empfangen, ist es vorzuziehen das Programm in Mono wiederzugegeben) Ihr Gerät versucht gefundene Sender immer in Stereo wiederzugegeben, sofern der Empfang dies zulässst.
• Wenn ihr Gerät einen Radiosender in Stereo Empfängt, erscheint im Display (2) "

Hinweis fur den besten Empfang:

UKW : Das Produkt arbeitet mit einer abnehmbaren DAB/UKW Antenne. Stellen Sie sicher, dass die Antenne korrekt in der Antennenanschlussbuchse angeschlossen ist und platzieren die Antenne an einer geeigneten Stelle wo der Beste Empfang gewährt ist.

CD Funktion

1. Drücken Sie die Funktion-Taste (10) um den CD Modus zu wahlen.
2. Drucken Sie die Taste "Open / Close" (25), um die CD-Lade zu öffnen.
3. Legen Sie eine CD mit der bedruckten Seiten nach oben on das Fach ein und schlieben Sie das CD-Fach.
4. Das Gerät "Lies t" die CD, im Display erscheint eine Anzeige mit der Anzahl und Dauer der CD. (Die Wiedergabe startet automatisch)
5. Stellen Sie die Lautstärke wie gewünscht durch Drehen am Drehregler (19) ein.

Play/Pause

1. Um die Wiedergabe zu unterbren, drücken Sie die Play / Pause Taste (16), um die Wiedergabe wieder zu starten, drücken Sie die Play / Pause Taste erneut.

- Stop

1. Um die Wiedergabe zu Stoppen, drücken Sie während der Wiedergabe die Stop-Taste (3)

(Vor /Zurück

1. Wahlend der Wiedergabe oder Pause-Modus, wenn Sie die -Taste drucken (23) Springen Sie zum nachsten Titel. Drucken Sie die Play/Pause-Taste erneut für die Wiedergabe.
2. Drucken Sie Wahlend der Wiedergabe die -Taste (13) um den aktuellen Titel von vorne zu starten, oder drucken sie zweimal Schnell, um den Vorherigen Titel zu Starten.

MP3-CD's

1. Nachdem das Gerät die MP3-CD "eingelesen" hat, wird die Gesamtanzahl der Titel und Ordner auf dem LCD-Display (2) angezeigt. Das Gerät beginnnt die Wiedergabe automatisch.
2. Drucken Sie die "Folder/Pre up /down" Taste auf der Fernbedienung, um einen gewündsten Ordner zu wahlen.
3. Drücken Sie die "vor oder darüber" Taste (23/13) um ihre gewünschte Titelnummer zu wahlen.

ID3 (Nummer/Album/Titel) Funktion (nur Fernbedienung)

1. Drucken Sie die Info-Taste (auf der Fernbedienung) während der Wiedergabe von MP3-CS's wird der aktuelle Song-Titel angezeigt. Drucken Sie die Info-Taste erneut, um diese Funktion zu unterbrechen.

Bemerkung:

• Wenn das Gerät einen Titel "ohne Name" nicht zuorden den kann, erscheint im Display "none" oder "unknow".
• Das LCD Display untersutzt ausschließlich Englisch.

MP3 Aufnahme Format:

Mp3 Bitrate : 32 kbps~320 kbps, 32khz, 44.1khz and 48 kHz.
Die Leistung der Wiedergabe von MP3-CD's ist verschiedene und abhängig von der Qualität und Art der Aufnahme. Die Suche bzw. die Vorlaufzeit ist länger als bei normales CD's.

Wiederholung / Zufallsmodus (nur über Fernbedienung)

Drucken Sie wiederholt die Play Mode-Taste vor oder während der Wiedergabe eines einzelnen Titels oder einzigen Ordner (nur MP3) um Titel wie folgt abzuspielen:

CD

(1) Wiederholen1 (2) Wiederholen alle Titel (3) Lufällig (4) Aus

Modus Anzeige auf dem LCD-Display

Wiederholen einmal REP1

Wiederholen alle REP A

Zufall RAND

Aus

MP3 CD

(1) Wiederholen 1 (2) Wiederholen 1 Ordner (3) Wiederholen alle Titel (4) Zufall (5) AUS

Modus	Anzeige auf dem Display
Wiederholen einzel	REP1
Wiederholen Ordner	REP F
Wiederholen alle Titel	REP A
Zufall	Rand
Aus

Wiederholungswiedergabe

Sie konnen die gewünschten Titel oder Ordner (Nur MP3 CD/USB) immer wieder Wiederholen.

Zufallswiedergabe

Sie konnen alle Titel oder Ordner (Nur MP3 CD/USB) in zufälliger Reihenfolge abspielen durch diese Funktion.

CD Programmierung

Zum Programmieren muss sich das Gerät im STOP-Modus befinden. Bis zu 20 Titel konnen einprogrammiert und in beliebiger Reihenfolge abgespielt werden.

1. Stellen Sie das Gerät in den CD/USB-Modus, und stoppen Sie die Wiedergabe.
2. Drucken Sie die "Mem/Clk-Adj" Taste (12), erscheint "MEM" Im Display (2).
3. Wahlen Sie einen gewünschten Titel durch Drucken der oder Taste (23/13).
4. Drücken Sie die "Mem/Clk-Adj"–Taste (12), um den Titel auf der Gewünschten Speicherplatznummer zu Speichern.
5. Wiederholen Sie die Schritte 3 und 4, um weitere Titel in den Speicher einzugeben.
6. Wenn alle gewünschten Titel Programmiert worden sind, drücken Sie die CD Wiedergabe/Pause Taste (16) um die Wiedergabe zu Starten.
7. Um die Programmierung zu loschen, drücken Sie die STOP-Taste (3).

Der Programmiermodus wird automatisch beendet, wenn keine Taste in einem Zeitraum von etwa 10 Sekunden gedrück wird.

Wiedergabe von MP3-Lieder über USB oder SD Karte

Verbinden

Das System ist in der Lage, alle auf dem Speichermedium gespeicherten MP3-Dateien zu decodieren und Wiederzugeben.

1. Drücken Sie die Funktion-Taste (10) und wahren Sie den USB oder SD-Modus.
2. Stecken Sie den USB-Stick oder die SD-Karte an der Vorderseite in die USB-Buchse.
3. Achten Sie darauf auf den USB-Stick oder die SD-Karte richtig einzustecken, um Beschädigungen am Gerät oder USB/SD Stick zu vermeiden.
4. Das Gerät startet automatisch mit dem "Lesen" der Dateien. Anschließlich wird die Gesamtanzahl der MP3 Dateien auf dem LCD Display Angezeigt (2).
5. Für die Wiedergabe Wiederholen Sie die gleiche Vorgehensweise wie Oben bei CD Funktion beschreiben steht.

Bemerkung:

• Das Gerät erkennt und liest nur MP3-Formate über die USB-Schnittstelle.
  Es Besteht die Mogglichkeit dass das Gerat nicht alle auf dem Markt erhaltlichen USB-Sticks erkennt. Dies liegt an einer Abweichung des MP3-Encoding und ist keine Fehlfunktion des Gerats.
• Wenn ihre Aufgenommenen Daten von anderen Geräten nicht erkannt wird, liegt das wahrscheinlich an einer Abweichung im MP3-Encoding-Format. Dies ist keine Fehlfunktion des Geräts.

Entfernen USB-Stick/SD-Karte

Um den USB-Stick oder SD-Karte zu entfern, schalten Sie das Gerätitte aus oder schalten Sie das Gerät auf den CD-Modus.

Aufnahme in MP3-Datei

Das Gerat ist in der Lage CD's, Radio, Phono, oder Kassetten in MP3 auf USB oder SD-Karte Aufzuzeichnen. Das Gerat erstellt einen Ordner auf ihren USB/SD Speichermedium in folgender Reihenfolge:

Für das Kopieren einer normalen CD : "RIP"

Für das Aufnehmer von Radio, Aux oder Kassette: "REC"

Für das Kopieren einer MP3-CD: "FROMCD"

A) CD Aufnahme

I) Aufnahme 1 Titel / 1 CD mit 1x Geschwindigkeit

1. Starten Sie die Wiedergabe des Titels wie Sie es gewöhnt sind (den Sie aufnehmen möchten).
2. Drucken Sie die Taste (4), im Display beginnnt "REC" und "USB" zu Blinken.
3. Drucken Sie nochmals die Taste (4), im Display erscheint "REC" und "ONE" Blinkt.
4. Drucken Sie nochmals die Taste (4), im Display erscheint "REC USB", die Aufnahme startet nun.
5. Nach dem Abschluss der Aufnahme, stoppt das Gerät die Aufnahme automatisch.
6. Drucken Sie die "Stop" Taste (3) um die Aufnahme zu Stopen.
7. Für das Kopieren der Kompleten CD, drücken Sie nach einlagen der CD die Stop-Taste. Drücken Sie nun dreimal die "RECE" Taste (4) bis im Display die Anzeige "REC USB" erscheidt. Die Aufnahme startet nun, und stoppt nach der Aufnahme automatisch.

Bemerkung:

Die Aufnahmegeschwindigkeit beträgt 1:1 und entsprechend der tatsächlichen Wiedergabezeit der CD-Spur.
- Das Aufnahmeformat ist voreingestellt. MP3 Bitrate: 128kbps, Abtastrate 44,1kHz.
- Um die Aufnahme zu unterbrechen, drücken Sie die "STOP" Taste während der Aufnahme.

Kopieren von MP3-Daten

Wen Sie eine MP3 CD anstelle einer "normalen" CD einlagen, Kopiert das Gerät die Titel auf einen USB-Stick, sobald Sie die "REORD" Taste (4) drücken. Gehen Sie vor, wie bei CD Aufnahme bereits erklart.

Das Gerät Kopiert automatisch die Komplete CD.

B) DAB Aufnahme

1. Drücken Sie die Funktion-Taste (10) und wahlen Sie den DAB-Modus. Wahlen Sie einen gewünschten Sender den Sie Aufnahmeemen möchten.
2. Drücken Sie zweimal die "RSL" Taste (4) bis im Display "REC USB" erscheidt
3. Nach Beendigung der Aufnahme Drucken Sie die "Stop" Taste (3) bis im Display die Symbole "REC USB" verschwinden.

C) Phono/Kassetten Aufnahme

1) Stecken Sie einen leeren USB Stick oder SD-Karte in die jeweilige Buchse. Stellen Sie Funktionstaste auf den PHONO/Kassette-Modus und stellen Sie safer dass das Speichermedium über genugend Speicher verfügbar.
2) Startet Sie die Wiedergabe über Phono oder Kassette je nachdem welches Medium Sie Digitalisieren mochten. Drucken Sie zweimal die Tae (4).
3) Die LCD Anzeige (2) blinkt "REC USB". Die Aufnahme startet nun.
4) Nach Beendigung der Aufnahme drücken Sie die "Stop" Taste (3), bis die LCD Anzeige nicht mehr blinkt.

D) Titel-Trennung (nur Fernbedienung)

Sie konnen die Aufgezeichnete Musik aus Phono / Kassette / Radio auf USB Lied für Lied während der Aufnahme trennen. Jedes Mal wenn Sie die Taste drucken, beginnnt ein neuer Titel. Diese Funktion dient zur Digitalen Titel Trennung über Analoge Medien.

USB-Stick/SD-Karte Daten Löschen (Nur mit Fernbedienung möglich)

Das Gerat ist in der Lage, Daten die auf einem USB-Stick gespeichert sind zu loschen, gehen Sie hierfür wie folgt vor:

1. Stecken Sie ein USB-Stick in die USB-Buchse und stellen Sie das Gerät auf "USB".
   2·Drucken Sie die "Del/Info" Taste, das LCD-Display zeigt (del --001)
2. Drucken Sie die oder Taste, um die gewähte Datei zu loschen.
   4 · Drücken Sie die oder Taste, und wahlen Sie zwischen "Yes / No".
3. Drücken Sie die "Del/info"-Taste erneut zum Bestätigen.

Hinweis:

• Um diese Funktion zu beenden, Drücken Sie die STOP-Taste.

Phono

1. Betrieb

• Entfernen Sie den Nadelschutz.

• Achten Sie daraufuf, dass der Tonarm frei beweglich ist und die weiß Schutzkappe entfernt ist.

• Wahlen Sie den PHONO Modus durch Drucken der Funktionstaste (10).

• Den Geschwindigkeitsregler (27) in die richtige Position in Abhängigkeit von der Aufzeichnung für die Wiedergabe einstellen.
• Legen Sie die Platte auf den Plattenteller (verwenden Sie den Spindeladapter (26) falls erforderlich.
• Heben Sie den Tonarm an, und bewegen Sie den Tonarm langsam in Richtung der Vinylplatte. Der Plattenteller beginnnt zu Drehen.
• Legen Sie den Tonarm Vorsichtig auf die Vinylplatte.
• Stellen Sie die Lautstärke wie gewünscht durch Drehen am Drehregler (19) ein.
• Am Ende der Schallplatte wird Stoppt der Plattenspieler automatisch, je nachdem ob Sie den Auto-Stop-Schalter (28) auf Ein oder Aus eingestelltten haben.
• Um manuell zu stoppen, haben Sie den Tonarm Vorsichtig von der Platte und legen Sie den Tonarm auf die Tonarmstütze

Hinweis: Das Gerät ist mit einem Auto-Stopp-Schalter ausgestatten, dieser Schalter regelt die automatische Abschaltung der Schallplatte. Ein = Schaltet am Ende der Platte ab. Aus= Plattenteller dreht sich am Ende der Platte weiter. Falls Ihr Plattenspieler die Musikwiedergabe zu früh abschaltet, deaktivieren Sie den Auto-Stop-Schalter.

Kassetten Betrieb

Allgemeine Bedienung

Stop/eject Taste	Drücken Sie, um den Kassettenbetrieb zu stoppen. Drücken Sie erneut um das Kassettenfach zu Öffnen.
Schnell vor/-Rücklauf Taste	Drücken Sie, für einen Schnell vor/ bzw. -Rücklauf in Bandlaufrichtung oder gegen die Bandlaufrichtung.
Play Taste	Drücken Sie, um die Wiedergabe zu starten.
Pause Taste	Drücken Sie, um die Wiedergabe zu unterbrechen. Drücken Sie erneut für die Wiedergabe.

Wiedergabe

• Drucken Sie die Funktionstaste (10) und wahren Sie die TAPE-Funktion.
• Legen Sie eine Kassette in das Kassettenlaufwerk.
• Drücken Sie die PLAY-Taste um die Wiedergabe zu starten.
• Stellen Sie die Lautstärke wie gewünscht durch Drehen am Drehregler (19) ein.
• Drücken Sie die PAUSE-Taste um die Wiedergabe vorübergehend zu unterbrechen.
• Um die Wiedergabe zu beenden, Drucken Sie die STOP/EJ.-Taste.

Bemerkung:

Es ist möglich, beide Kassettenspieler einer nach dem anderen zu Spieler. Legen Sie in Kassettendeck 1 und 2 eine Kassette ein. Drücken Sie auf der Kassettendeck 1 Steuerung die Play-Taste und anschließend die Pause-Taste. Drücken Sie nun auf der Kassettendeck 2 Steuerung die Play-Taste. Die Wiedergabe von Kassette 1 Startet nun nach der Wiedergabe von Kassettendeck 2.

Zusatz Funktionen

A. Sleep Funktion

1. Drucken Sie die " Sleep" Taste (18) auf ihrer Fernbedienung, "SLP-120" erscheint im Display (6).
2. Wahlen Sie aus folgenden Abschaltzeiten: 120 > 90 > 60 > 45 > 15 Minuten im Display erscheidt
3. Das Gerät schaltet sich automatisch nach der voreingestellten Zeit in den Standby Modus.
4. Um die Sleep-Funktion zu unterbrechen, drucken Sie die "SLEEP"-Taste bis "SLP-off" Angezeigt wird und "verschwindet.

B. Weck Funktion

Mit dieser Funktion kann das Gerät sich automatisch einschalten und weckt Sie durch CD, DAB, FM Radio oder USB/SD Modus.

Schalten Sie das Gerät in den Standby-Modus und Drücken und halten Sie die Taste "Timer" auf ihrer Fernbedienung, um in den Einstellungsmodus zu gelangen. Im Display erscheidt "SET TIMER" wahren Sie nun "SELECT SOURCE and timer".

1) Weckton: Drucken Sie die Funktion-Taste mehrmals, um die Quelle von "CD"--"FM"--"DAB"--"USB"--"SD"zu wahlen. Drucken Sie die Timer-Taste, um die gewählte Quelle zu bestätigen.
2) Weckton Lautstärke: Drücken Sie die vor/zurück-Taste um die Weckton-Lautstärke einzustellen, und bestätigen Sie mit der Timer-Taste.
3) Weck Zeit: Drucken Sie die oder Taste um die Stunden einzustellen und drucken Sie dann die "Timer" - Taste um die Eingabe zu bestätigen. Drucken Sie nun die oder Taste um die Minuten einzustellen, bestätigen Sie anschließend erneut mit der "Timer"-Taste.

Bemerkung:

Wenn keine Weckquelle erkannt wird (wie z.B. USB / CD), weckt das Gerät automatisch im UKW-Radio Modus.
UKW oder DAB Weckmodus, das Gerät Speichert automatisch den zuletzt gehörten Sender im DAB oder UKW Betrieb vor dem Ausschalten.

Bitte Schalten Sie den Alarm Manuel aus, sobald der Alarm ertont, der Alarm wird nicht automatisch deaktiviert.

Wecker Ein/Aus

1. Um den "Timer" zu aktivieren, drücken Sie einmal die "Timer"-Taste auf der Fernbedienung bis auf dem Display " ertscheint.
2. Um die "Timer"- Funktion zu deaktivieren, drucken Sie erneut die "Timer"-Taste bis " ” verschwindet.

EQ Funktion

Dieses Gerat bietet 4 Voreingestelle Unterschiedliche Equalizer Einstellungen. Sie konnen den gewünschten Effekt durch wiederholtes Drucken der Taste (22) "EQ" auswahlen.

BATTERIE INSTALLATION

Das Batteriefach ist an der Rückseite der Fernbedienung.

1. Entfernen Sie den Batteriefachdeckel, indem Sie die Lasche eindrücken und den Deckel hersausheiten.
2. Legen Sie zwei (2) AAA-Batterien ( nicht im Lieferumfang enthalten) in das Batteriefach und achen Sie auf die richtige Polarität.
3. Schlieben Sie das Batteriefach.

WICTIGER HINWEIS

Automatische Standby-Schaltung

Um die ErP2 Richtlinie (Ökodesignrichtlinie) zu erhöllen und Energie zu sparen, schaltet das Gerät nach ca. 11 Minuten Innaktivität (z.B. im CD-Stop Modus) automatisch in den Standby-Modus, ohne vorherige Ankündigung. Um das Gerät wieder einzuschalten, schalten Sie es wie in der Bedienungsanleitung beschrieben wieder ein.

Technische Daten

Frequenzbereich: UKW/FM87.5-108 MHz

DAB: Band III: 174.92-239.2 MHz

Stromversorgung: AC230V~50Hz

Leistungsaufnahme: 20W

DESIGN UND SPEZIFIKATION KÖNNEN OHNE ANKÜNDIUNG GEÄNDERT WERDEN*

Spotfeba energie: 20W

Poznámka

V evropske smernici jsou k ochrané zivotniho prostrefi urceny pozadavky na vyrobky spojené se spotrebou energie v pohotovostnim rezimu, nedojde-li po dobu 15 minut k prehrani zdne stopy, system automatickny prje de do pohotovostnhi rezimu.
