Tipo di prodotto	Stick arcade per giochi di combattimento
Marca	NACON
Modello	Daija Arcade Stick
Dimensioni	380 × 261 × 70 mm
Peso	3,5 kg circa
Alimentazione	5V DC, 500mA
Lunghezza del cavo	3 metri
Compatibilità	PlayStation 5, PlayStation 4, Windows PC (10/11)
Connettività	USB-C verso USB-A
Numero di bottoni	10 pulsanti d'azione + pulsanti sistema (PS, Opzioni, ecc.)
Joystick	Digitale, commutabile tra modalità stick e D-Pad
Uscita cuffie	Jack 3,5 mm
Personalizzazione	Pomello intercambiabile, pulsanti sostituibili, pannello frontale personalizzabile
Contenuto della confezione	Stick arcade, manuale, guida rapida, 2 teste del joystick (pera), 2 utensili, 2 motivi del pannello, adesivi, cavo USB 3m, garanzia
Manutenzione	Panno morbido e umido, senza detergente
Sicurezza	Uso interno, evitare liquidi, polvere, temperature estreme, urti
Temperatura di funzionamento	0°C a 40°C
Avvertenza	Non adatto a bambini di età inferiore a 7 anni
Riparabilità	Pezzi di ricambio disponibili tramite supporto NACON; riparazione da professionista raccomandata
Informazioni generali	Conforme UE, supporto clienti NACON (telefono, email, sito)

Domande frequenti - Daija arcade stick Nacon

Come collegare il Daija Arcade Stick a una PS5?

Collegare il cavo USB-C in dotazione alla porta dell'Arcade Stick (18), quindi connettere l'estremità USB-A a una porta USB libera della console PS5. Accendere la console e premere il tasto PS (07) per stabilire la connessione.

Posso usare lo stick su PC?

Sì, collegare il cavo USB-C allo stick e l'USB-A al PC acceso. Il dispositivo è Plug'n'Play su Windows 10/11. Al primo collegamento potrebbe verificarsi un'installazione automatica del driver.

Come cambiare il pomello del joystick?

Premere i pulsanti di sblocco del coperchio (01) per aprire il vano interno. Utilizzare la chiave fornita o un cacciavite a testa piatta per svitare il pomello in posizione, quindi avvitare il nuovo pomello. È possibile riporre i pomelli nel vano.

Come personalizzare il pannello frontale?

Rimuovere il pomello, quindi utilizzare il cacciavite esagonale fornito per svitare le 9 viti della piastra di protezione. Sostituire il motivo predefinito con il motivo aggiuntivo o la propria creazione (sagoma vuota fornita, scaricabile anche da www.naongaming.com). Stampare la sagoma in A3 per una vestibilità perfetta.

Cosa fare se un pulsante non funziona più?

Aprire il vano interno, individuare il cavo del pulsante corrispondente (codice colore), scollegarlo afferrando la parte guainata, quindi rimuovere il pulsante premendo le molle laterali. È possibile sostituire il pulsante con un componente compatibile. Ricollegare correttamente il cavo.

Lo stick è compatibile con tutti i giochi di combattimento?

L'Arcade Stick DAIJA è progettato per i giochi di combattimento. Tuttavia, alcuni giochi che richiedono un controller con due joystick analogici non sono compatibili. Le funzioni joystick analogici, grilletti analogici, grilletti adattivi e vibrazioni non sono supportate.

Come pulire l'arcade stick?

Utilizzare esclusivamente un panno morbido, pulito e umido per pulire le superfici esterne. Non utilizzare mai detergenti, poiché potrebbero danneggiare le finiture e penetrare all'interno del dispositivo.

Quali sono le precauzioni d'uso importanti?

Utilizzare il dispositivo solo in ambienti interni, al riparo dalla luce solare diretta, dagli agenti atmosferici, da schizzi, polvere, umidità elevata e temperature estreme (max 40°C). Non aprirlo se danneggiato e non tentare di ripararlo. Non trasportare mai il dispositivo afferrandolo per il cavo.

Come bloccare i tasti per evitare pressioni involontarie?

Utilizzare la funzione LOCK (17) situata sullo stick. Attivando il blocco, i pulsanti d'azione e il joystick verranno disattivati, evitando azioni non desiderate durante le pause o il trasporto.

Dove trovare il supporto clienti NACON?

In Francia, contattare il supporto al 09 69 37 03 08 (chiamata non a sovrapprezzo) dal lunedì al venerdì dalle 10:00 alle 18:00, o via email a [e-mail]. Per altri paesi, visitare www.naongaming.com per le coordinate locali.

MANUALE UTENTE Daija arcade stick Nacon

Corso Sempione 221, 20025 Legnano - MI, Italia

Nacon Gaming Inc.

Corso Sempione 221, 20025 Legnano - MI, Italia

Nacon Gaming Inc.

Corso Sempione 221, 20025 Legnano - MI, Italia

Nacon Gaming Inc.

Corso Sempione 221, 20025 Legnano - MI, Italia

Nacon Gaming Inc.

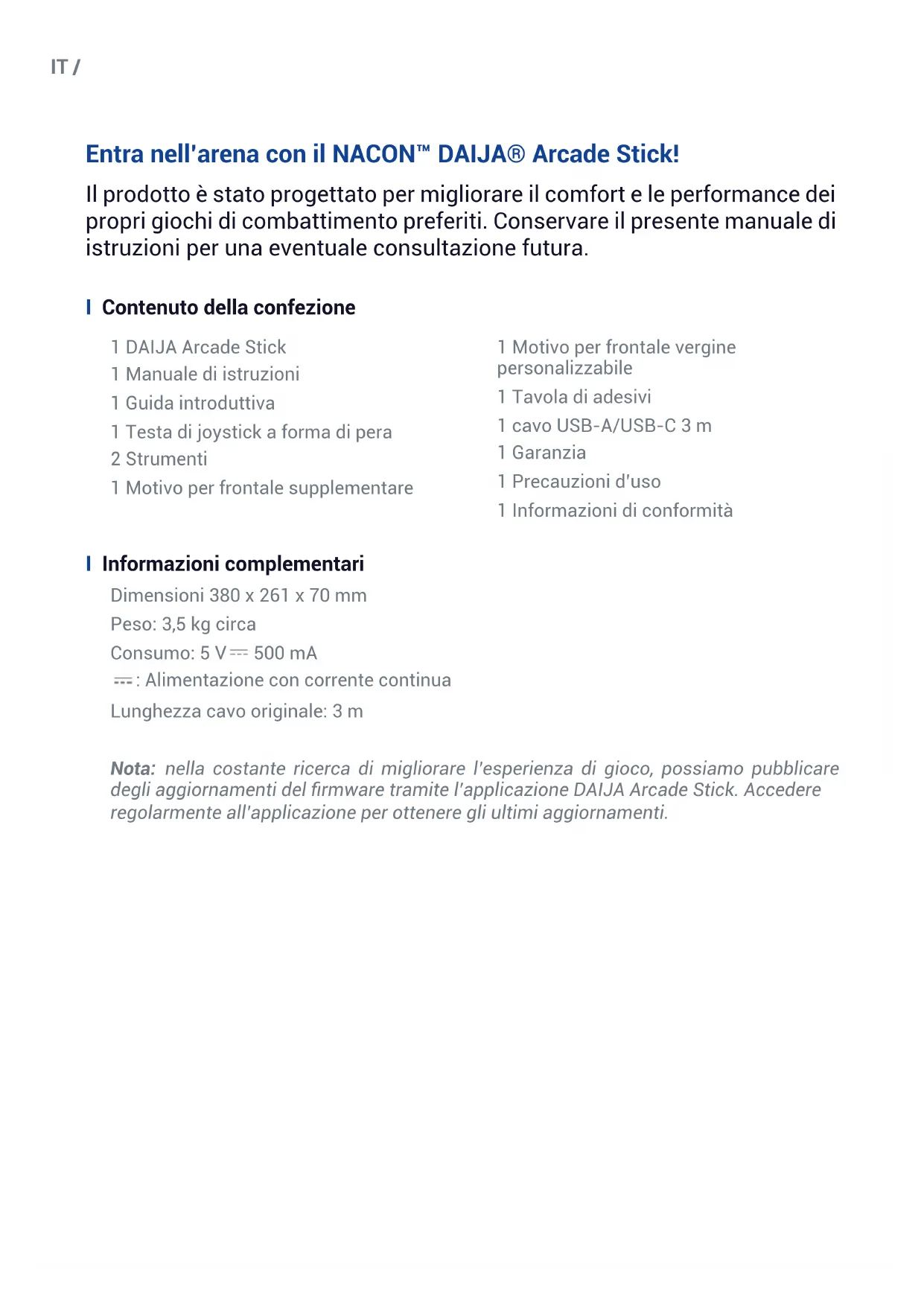

Entra nell'arena con il NACON™ DAIJA® Arcade Stick!

Il prodotto è stato progettato per migliorare il comfort e le performance dei propri giochi di combattimento preferiti. Conservare il presente manuale diistruzioni per una eventuale consulazione futura.

I Contenegro della confezione

1 DAIJA Arcade Stick
1 Manuale di istruzioni
1 Guida introductiva
1 Testa di joystick a forma di pera
2 Strumenti
1 Motivo per frontale supplementare

1 Motivo per frontale vergine personalizzabile
1 Tavola di adesivi
1 cavo USB-A/USB-C 3 m
1 Garanzia
1 Precauzioni d'uso
1 Informazioni di conformità

Informazioni complementari

Dimensioni 380× 261× 70mm

Peso: 3,5 kg circa

Consumo: 5V = 500mA

: Alimentazione con corrente continua

Lunghezza cavo originale: 3 m

Note: nella costante ricerca di migliorare l'esperienza di gioco, possiamo pubblicare degli aggiornamenti del firmwaretramite I'applicazione DAIJA Arcade Stick. Accederere regolarmente all'applicazione per ottenere gli ultimi aggiornamenti.

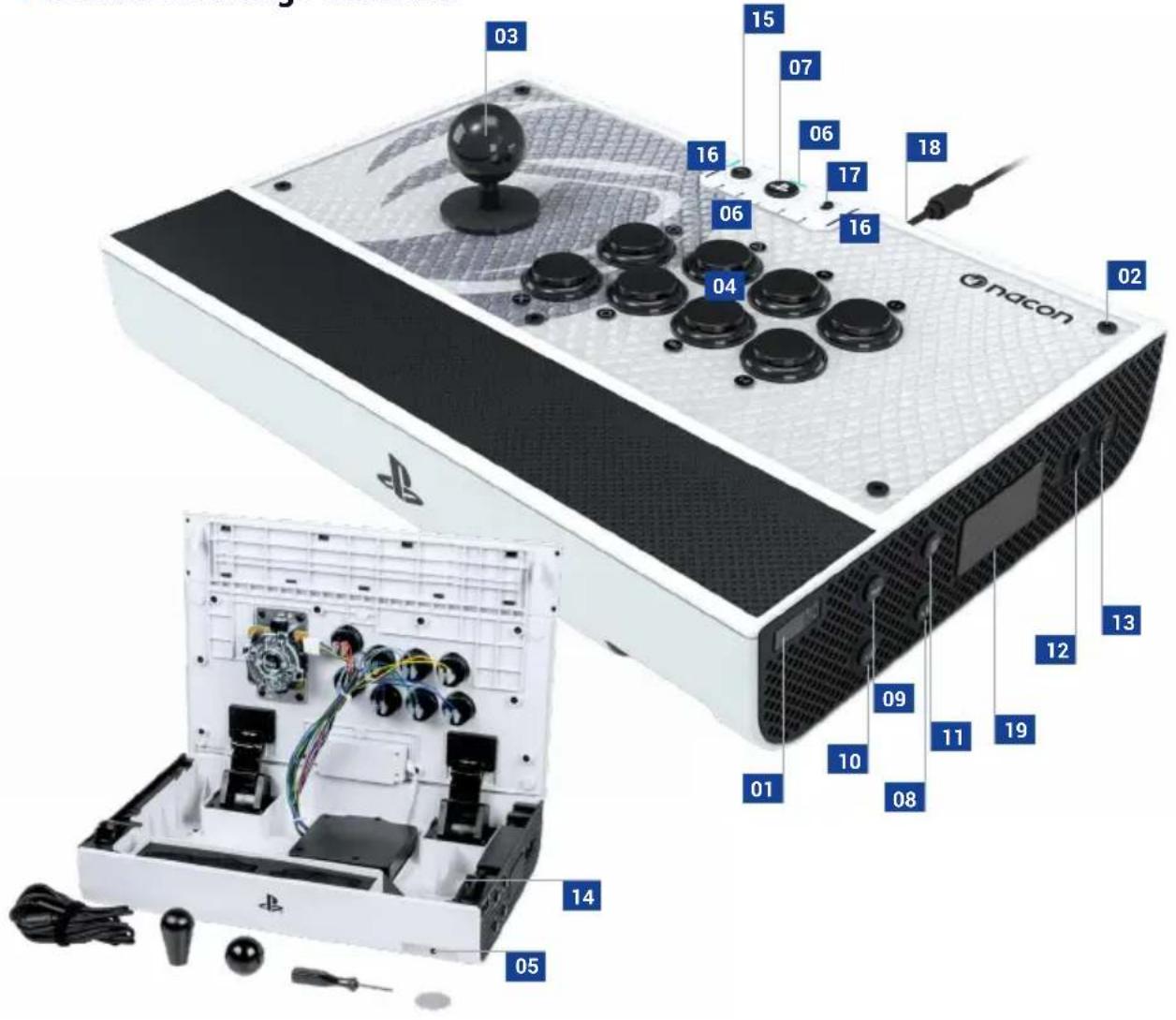

I Descrizione degli elementi

01 Pulsante di sblocco del coperchio superiore
02 Viti del frontale
03 Joystick (solo modalità digitale)
04 Pulsanti d'azione (Croce, Tondo, Quadrato, Triangolo / L1 / R1 / L2 / R2)
05 Uscita cuffie da 3,5 mm
06 Led indicatore del giocatore
07 Pulsante PS
08 CREATE (Modalità PS5™) / SHARE (Modalità PS4™)
09 Tasto RSB

10 Tasto LSB
11 Opzioni
12 Selezione della modalità del joystick
13 Selezione della piattaforma (PS5™ console, PS4™ console, PC*)
14 Vano per il cavo (all'interno)
15 Tasto Profilo
16 Led di profilo
17 Funzione di blocco (LOCK)
18 Connettore USB-C
19 Touch pad

Compatibilità

L'Arcade Stick DAIJA di NACON funziona per le attività di gaming su PlayStation®5, PlayStation®4 e Windows PC. Per selezionare il supporto di gioco, utilizzato il pulsante dedicato (13)ippo sul lato destro dell'Arcade Stick.

Console PlayStation®5 console e PlayStation®4 console

Dotarsi del cavo fornito con la periferica e collegare l'estremità USB-C alla porta dell'Arcade Stick (18). Collegare poi l'estremità USB-A del cavo a una porta USB libera della propria console PlayStation®5 console o PlayStation®4 console. Accendere la console, quando premere il tasting PS (07) dell'Arcade Stick DAIJA per connetterlo. Ora è possibile giocare.

PC

Dotarsi del cavo fornito con la periferica e collegare l'estremità USB-C alla porta dell'Arcade Stick (18). Collegare poi l'estremità USB-A del cavo a una porta USB libera della propria console PlayStation®5 o PlayStation®4. Accendere la console, quando premere il tasto PS dell'Arcade Stick DAIJA per connetterlo. Ora è possibile giocare.

Dotarsi del cavo fornito con la periferica e collegare l'estremità USB-C alla porta dell'Arcade Stick. Collegare poi l'estremità USB-A del cavo a una porta USB libera del proprio PC accesso.

L'Arcade Stick DAJA è un dispositivo Plug'nPlay*. Al primo collegamento, è possible che sia necessaria l'installazione di un driver. Il processo si avviera automaticamente e terminerà molto早晚. Alcuni secondi (si riceverà un messaggio Windows). Ora è possibile gliacare.

*Windows™ 10/11 richiesto. La compatibilità PC non è né testata né garantita da Sony Interactive Entertainment.

Note: si noti che alcuni giochi che necessitano di un controller con due joystick non sono compatibili con l'Arcade Stick DAIJA. Inoltre le seguenti funzioni non sono prese in carico: joystick analogici, grilletti analogici, grilletti adattivi, vibrazioni.

Modalità di utilizzo del joystick

Utilizzare il pulsante selettore di modalità (12) per definire la modalità di utilizzo del joystick: joystick sinistro, joystick destro o croce direzionale (D-pad).

Accessorie personalizzazione

Per un'esperienza di gioco ottimale, l'Arcade Stick DAIJA integra dei componenti di qualità superiore e varie opzioni di personalizzazione dei tasti, del pomello o del motivo del frontale dell'Arcade Stick, grazieagli accessori forniti.

Per aprire il frontale superiore

Premere i due pulsanti di sblocco del coperchio (01) posti sui lati dell'Arcade Stick DAJA.

Sostituire il pomello del joystick

Sono disponibili due forme di joystick, riponibili direttamente nel vano interno della periferica. Accedere all'interno dell'Arcade Stick e svitare il pomello inserto con la chiave fornita o con un cacciavite a testa piatta. Avvitare poi il pomello desiderato nello stesso modo e richiudere il vano. L'Arcade Stick è pronto all'uso.

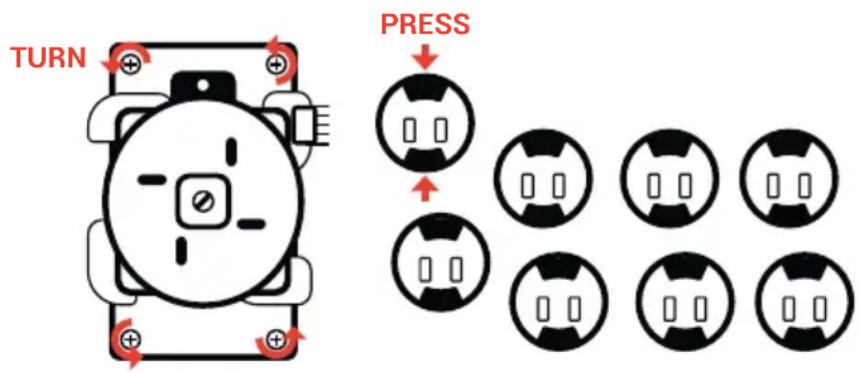

I Rimuovere il joystick e i pulsanti d'azione

Per cancellare joystick o i pulsanti d'azione, dotarsi del cacciavite esagonale fornito e accedere al vano interno dell'Arcade Stick premendo i pulsanti di sblocco del coperchio (01).

Dall'interno della periferica, trovare il cavo corrispondente al tasting desiderato grazie al codice colore a propria disposizione.

Per scollegare un pulsante o il joystick, afferrare la guaina del cavo per non danneggiarlo.

Dopo aver scollegato il cavo, rimuovere semplicamente il pulsante premendo le molle laterali del componente. Per rimuovere il joystick, bisognera dotarsi di un cacciavite a croce per svitare le 4 viti di fissaggio.

Ora è possibile installare i propri components. Ricollegare i cavi e riposizionare le viti del joystick.

I Cambiare il motivo decorativo

É possible cambiare il motivo del frontale predefinito dell'Arcade Stick Daija con il motivo aggintivo fornito o con uno creato dall'utilizzatore grazie al modello vergine fornito. Il modello vergine èanche disponibile per il download sul site www.naongaming.com.

Rimuovere il pomello del joystick, quando dotarsi del cacciavite esagonale fornito per rimuovere le 9 viti della piastra di protezione sulla superficie dell'Arcade Stick.

Nota: stampare il modello nella scala corretta, affinché corrisponda perfettamente alle dimensioni dell'Arcade Stick. Sarà necessaria una stampante A3.

Disposizione sugli appearecchi elettrici ed elettronici

Questo symbolo presente sul prodotto o sul suo imballaggio indica che il prodotto non può essere eliminato come un rifiuto domestico.

Esso delve essere depositato presso un centro di raccolta al fine di

recuperarne i componenti elettrici ed elettronici. Depositando quello prodotto in un luogo appropriato si aiuta a prevenire qualsiasi rischio eventuale per l'ambiente o per la salute dell'uomo derivante da perdite varie da quello prodotto. Il ricolaggio dei materiali aiuta a conservare le risorse naturali. Per maggiori informazioni, è possibile rivolgersi alla propria amministrazione comunale o a qualsiasi organismo per il ricolaggio dei rifiuti. Solo UE, UK e Turchia.

Turchia

Conforme alla normativa RAEE.

Per maggiori informazioni sulla normativa, cliccare sul link http://www.tukcev.org.tr/ assets/yonetmelikler/AEEYonetmeligi.pdf.

I Precauzioni per l'uso

1. Questo prodotto è stato progettato per essere utilizzato esclusivamente all'interno.
   Non esporlo alla luce diretta del sole o alle intemperie.
2. Non esporre il prodotto a schizzi, pioggia, gocciolamenti ne a umidità. Non immergo in un liquido.
3. Non esporlo a polvere, umidità elevata, temperature estreme o a urti meccanici.
4. Non utilizzato e non apree il dispositivo se questo è danneggiato. Non tentare di ripararlo.
5. Per la pulizia esterna, utilisezare esclusivamente un panno morbido, pulito e umido.

I detergenti possono danneggiare le finiture e penetrare all'interno del prodotto.

1. Non trasportare mai il prodotto tenendolo per il cavo.
2. Questo prodotto non è progettato per persona (bambini inclusi) con disabilità fisiche, sensoriali o mentali o per un utente privo dell'esperienza e delle conoscenze necessarie e pertinenti (a meno che non abbia preventivamente ricevuto consigli e istruzioni relativi all'utilizzo della periferica in questione e questi consigli e istruzioni gli siano stati forniti da una persona responsable per lui). Non lasciare il prodotto incustodito e non lasciarlo alla portata dei bambini. Non adatto ai bambini di età inferiore ai 7 anni, poiché il cavo può arrotolarsi attorno al collo.
3. La temperatura massima di funzionamento non deve superare i 40^ C

I Ergonomia

Tenere la mano in una stessa posizione per un tempo prolongato cui cause dolori o irritazioni. Se il problema si presenta in modo ripetuto, consultare un medico. Come misura Preventiva, raccommandiamo di fare una pausa di 15 minuti agli ora.

Hotline

Per qualsiasi informazione, potete contattare il nostro servizio Hotline, ma vi consigliamo di raccogliere prima tutte le informazioni inerenti il problema riscontrato e il prodotto.

Email: [e-mail]

Tel.: [phone]

Sito Internet: www.naconacademy.it

Indirizzo: Bigben Interactive - Corso Sempione - 221 - 20025 Legnano (MI) Italia

I Dichiarazione di conformità UE

Prodotto: DAIJA Arcade Stick per PS5

Produtlore: Nacon

Nacon dichiara che il prodotto in oggetto è conforme alle norme armonizzate dell'Unione Europea:

• Direttiva 2014/30/UE per la compatibilità elettromagnetica
• Direttiva 2011/65/UE sulla restrizione all'uso di alcune sostanze pericolose nelle apparecchiature elettriche ed elettroniche

Il testo integrale della Dichiarazione di Conformità UE è disponibile al site seguente: my.naongaming.com/it-IT/support

I Dichiarazione di Conformità per il Regno Unito

Prodotto: DAIJA Arcade Stick per PS5

Produtlore: Nacon

Nacon dichiara che il prodotto in oggetto è conforme alla normativa del Regno Unito:

• Regolamento sulla compatibilità elettromagnetica del 2016
• Regolamento sulla restrizione all'uso di alcune sostanze pericolose nelle apparecchiature elettriche ed elettroniche del 2012

Il testo integrale della Dichiarazione di Conformità per il Regno Unito è disponibile al dato seguente: my.naongaming.com/it-IT/support
