Produkttyp	Arcade-Stick für Kampfspiele
Marke	NACON
Modell	Daija Arcade Stick
Abmessungen	380 × 261 × 70 mm
Gewicht	ca. 3,5 kg
Stromversorgung	5V DC, 500mA
Kabellänge	3 Meter
Kompatibilität	PlayStation 5, PlayStation 4, Windows PC (10/11)
Konnektivität	USB-C auf USB-A
Anzahl der Tasten	10 Aktionsknöpfe + Systemtasten (PS, Optionen, usw.)
Joystick	Digital, umschaltbar zwischen Stick- und D-Pad-Modus
Kopfhörerausgang	3,5 mm Klinke
Personalisierung	Austauschbarer Griffknopf, austauschbare Tasten, anpassbare Frontplatte
Packungsinhalt	Arcade-Stick, Handbuch, Kurzanleitung, 2 Joystick-Köpfe (Birne), 2 Werkzeuge, 2 Frontplattenmotive, Aufkleber, USB-Kabel 3m, Garantie
Pflege	Weiches, feuchtes Tuch, ohne Reinigungsmittel
Sicherheit	Innenraumgebrauch, Flüssigkeiten, Staub, extreme Temperaturen, Stöße vermeiden
Betriebstemperatur	0°C bis 40°C
Warnhinweis	Nicht geeignet für Kinder unter 7 Jahren
Reparierbarkeit	Ersatzteile über NACON-Support erhältlich; Reparatur durch Fachmann empfohlen
Allgemeine Informationen	EU-konform, NACON-Kundendienst (Telefon, E-Mail, Website)

Häufig gestellte Fragen - Daija arcade stick Nacon

Wie verbinde ich den Daija Arcade Stick mit einer PS5?

Schließen Sie das mitgelieferte USB-C-Kabel an den Anschluss des Arcade Sticks (18) an und verbinden Sie dann das USB-A-Ende mit einem freien USB-Anschluss Ihrer PS5-Konsole. Schalten Sie die Konsole ein und drücken Sie die PS-Taste (07), um die Verbindung herzustellen.

Kann ich den Stick am PC verwenden?

Ja, schließen Sie das USB-C-Kabel an den Stick und das USB-A an Ihren eingeschalteten PC an. Das Gerät ist unter Windows 10/11 Plug'n'Play. Beim ersten Anschließen kann eine automatische Treiberinstallation erfolgen.

Wie wechsle ich den Griffknopf des Joysticks?

Drücken Sie die Entriegelungsknöpfe des Deckels (01), um das innere Fach zu öffnen. Verwenden Sie den mitgelieferten Schlüssel oder einen Schlitzschraubendreher, um den vorhandenen Griffknopf abzuschrauben, und schrauben Sie dann den neuen Griffknopf auf. Sie können die Griffknöpfe im Fach aufbewahren.

Wie kann ich die Frontplatte anpassen?

Entfernen Sie den Griffknopf und verwenden Sie dann den mitgelieferten Inbusschraubendreher, um die 9 Schrauben der Schutzplatte zu lösen. Ersetzen Sie das Standardmotiv durch das zusätzliche Motiv oder Ihre eigene Kreation (leere Vorlage im Lieferumfang, auch herunterladbar unter www.naongaming.com). Drucken Sie die Vorlage im Format A3 für eine perfekte Passform.

Was tun, wenn eine Taste nicht mehr funktioniert?

Öffnen Sie das innere Fach, finden Sie das Kabel der entsprechenden Taste (Farbcode), trennen Sie es durch Greifen des ummantelten Teils und entfernen Sie die Taste durch Drücken der seitlichen Federn. Sie können die Taste durch ein kompatibles Bauteil ersetzen. Schließen Sie das Kabel korrekt wieder an.

Ist der Stick mit allen Kampfspielen kompatibel?

Der Arcade Stick DAIJA ist für Kampfspiele konzipiert. Allerdings sind einige Spiele, die einen Controller mit zwei analogen Joysticks erfordern, nicht kompatibel. Die Funktionen analoge Joysticks, analoge Trigger, adaptive Trigger und Vibration werden nicht unterstützt.

Wie reinige ich den Arcade Stick?

Verwenden Sie ausschließlich ein weiches, sauberes und feuchtes Tuch, um die Außenflächen zu reinigen. Verwenden Sie niemals Reinigungsmittel, da diese die Oberfläche beschädigen und ins Innere des Geräts eindringen könnten.

Welche wichtigen Vorsichtsmaßnahmen bei der Verwendung gibt es?

Verwenden Sie das Gerät nur in Innenräumen, geschützt vor direkter Sonneneinstrahlung, Witterungseinflüssen, Spritzern, Staub, hoher Luftfeuchtigkeit und extremen Temperaturen (max. 40°C). Öffnen Sie es nicht, wenn es beschädigt ist, und versuchen Sie nicht, es zu reparieren. Transportieren Sie das Gerät niemals am Kabel.

Wie sperre ich die Tasten, um versehentliche Betätigungen zu vermeiden?

Verwenden Sie die LOCK-Funktion (17) am Stick. Durch Aktivieren der Sperre werden die Aktionsknöpfe und der Joystick deaktiviert, um ungewollte Aktionen während Pausen oder beim Transport zu vermeiden.

Wo finde ich den NACON-Kundendienst?

In Frankreich erreichen Sie den Support unter 09 69 37 03 08 (kostenfreier Anruf) von Montag bis Freitag von 10 bis 18 Uhr, oder per E-Mail an [e-mail]. Für andere Länder besuchen Sie www.naongaming.com für lokale Kontaktdaten.

BEDIENUNGSANLEITUNG Daija arcade stick Nacon

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./h.v.

DEUTSCHLAND, Montag bis Freitag

von 09:00 bis 18:00 Uhr

Tel.: [phone]

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./h.v.

DEUTSCHLAND, Montag bis Freitag

von 09:00 bis 18:00 Uhr

Tel.: [phone]

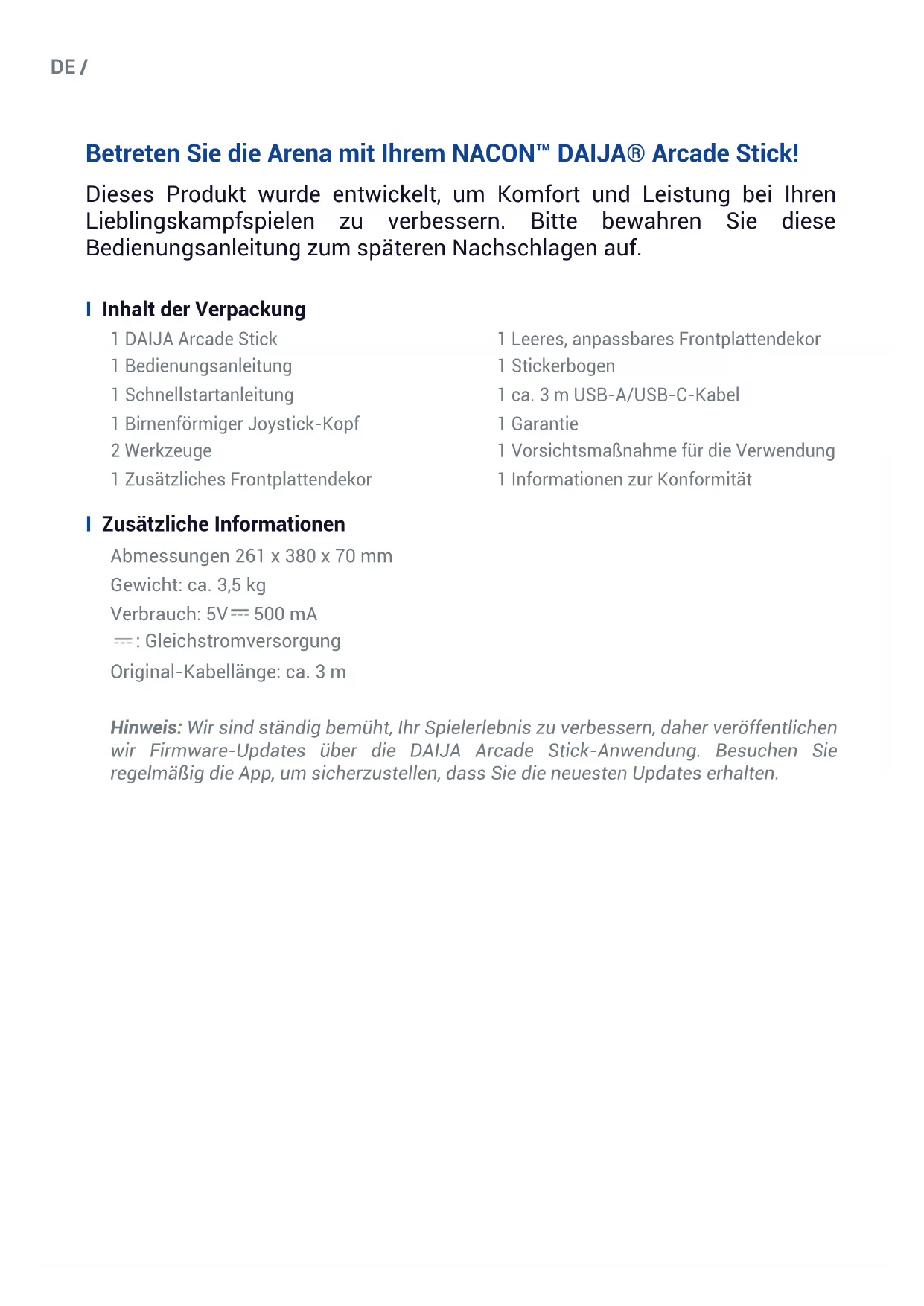

Betreten Sie die Arena mit Ihr hem NACON™ DAIJA® Arcade Stick!

Dieses Produkt wurde entwickelt, um Komfort und Leistung bei ihren Lieblingskampfspielen zu verbessern.itte bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf.

Inhalt der Verpackung

1 DAIJA Arcade Stick
1 Bedienungsanleitung
1 Schnellstartanleitung
1 Birnenförmiger Joystick-Kopf
2 Werkzeuge
1 Zusätzliches Frontplattendekor

1 Leeres, anpassbares Frontplattendekor
1 Stickerbogen
1 ca. 3 m USB-A/USB-C-Kabel
1 Garantie
1 Vorsichtsmaßnahme für die Verwendung
1 Informationen zur Konformität

I Zusätzliche Informationen

Abmessungen 261 × 380 × 70 ~mm

Gewicht: ca. 3,5 kg

Verbrauch: 5V = 500mA

:Gleichstromversorgung

Original-Kabellange: ca. 3 m

Hinweis: Wir sind ständig bemührt, Ihr Spielerlebnis zu verbessern, daher veröffentlichten wir Firmware-Updates über die DAIJA Arcade Stick-Anwendung. Besuchen Sie regelmäßige die App, um sicherzustellen, dass Sie die neuesten Updates erhalten.

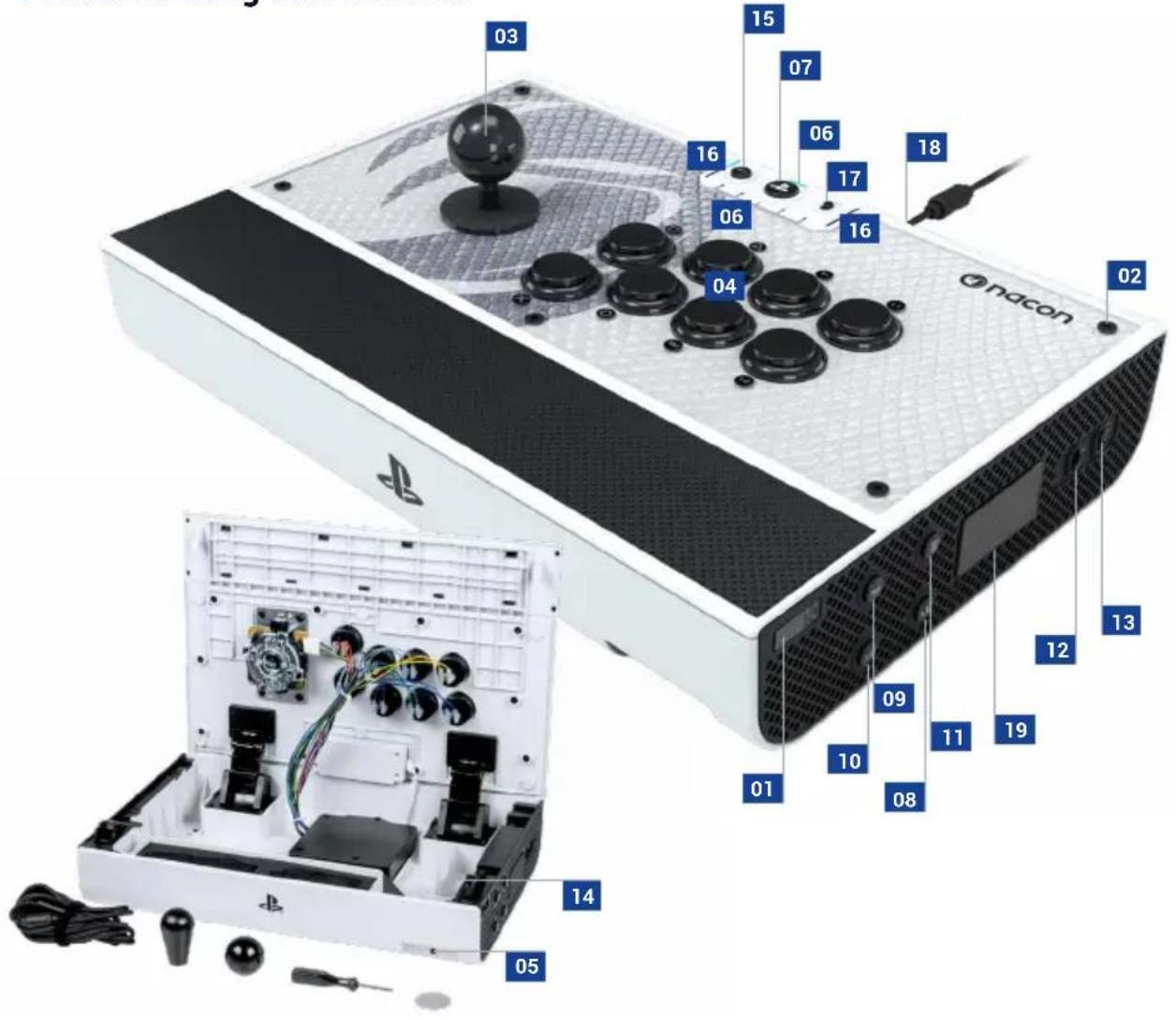

I Beschreibung der Elemente

01 Taste zum Entriegeln der oberen Abdeckung
02 Schrauben der Frontplatte
03 Joystick (nur digitaler Modus)
04 Aktionstaten (Kreuz, Kreis, Quadrat, Dreieck/L1/R1/L2/R2)
05 3,5-mm-Headset-Anschluss
06 Spieler-LED
07 PS-Taste
08 CREATE (PS5TM-Modus)/SHARE (PS4TM- Modus)
09 RSB-Taste

10 LSB-Taste
11 Optionen
12 AuswahldesJoystick-Modus
13 Auswahl der Plattform (PS5TM Konsole - PS4TM Konsole - PC*)
14 Kabelaufbewährungsfach (im Inneren)
15 Profil-Taste
16 Profil-LEDs
17 Funktion zum Sperren (LOCK)
18 USB-C-Anschluss
19 Touchpad

Kompatibilität

Der NACON DAIJA Arcade Stick kann auf PlayStation®5 Konsole, PlayStation®4 Konsole und Windows PC gespielt werden. Um ihr Spielmedium auszuwahlen, verwenden Sie die entsprechende Taste (13) auf der rechten Seite des Arcade Sticks.

| PlayStation®5 Konsole und PlayStation®4 Konsole

Verwenden Sie das mit dem Gerät gefelieferte Kabel und verbinden Sie den USB-C-Stecker mit dem Anschluss am Arcade Stick (18). Stecken Sie dann das USB-A-Ende des Kabels in einen freien USB-Anschluss an Ihrer PlayStation®5- oder PlayStation®4-Konsole. Schalten Sie ihre Konsole ein und drücken Sie dann die PS-Taste (07) am DAIJA Arcade Stick, umihn zu verbinden. jetzt konnen Sie spiel.

I PC

Nehmen Sie das mit dem Gerät gelieferte Kabel zur Hand und stecken Sie den USB-C-Stecker in den Anschluss des Arcade Sticks (18). Stecken Sie dann das USB-A-Endes Kabels in einen freien USB-Anschluss an Ihrem eingeschalteten PC.

Der DAIJA Arcade Stick ist ein Plug'n'Play-Gerät*. Bei der ersten Verbindung kann es sein, dass ein Treiber installiert werden muss. Der Vorgang wird automatisch gestartet und ist innerhalb weniger Sekunden abgeschlossen (eine Windows-Meldung weist Sie darauf auf hin). Sie sind jetzt spielbereit.

*Windows™ 10/11 erforderlich. Die PC-Kompatibilität wird von Sony Interactive Entertainment weder getestet noch unterstützt.

Hinweis:itte beachten Sie, dass eineige Sipele, die einen Controller mit zwei Joysticks erfordern, nicht mit dem DAIJA Arcade Stick kompatibel sind. Beachten Sie außerdem, dass die folgenden Funktionen nicht unterstützt werden: Analogsticks, analoge Trigger, adaptive Trigger, Vibrationen.

Modus für die Verwendung des Joysticks

Verwenden Sie die Moduswahltaste (12), um den Joystick-Modus einzustellen: Linker Joystick, rechtter Joystick oder Steuerkreuz (D-Pad).

Zubehör & Personalisierung

Für ein optimales Spielerlebnis verfügt der DAIJA Arcade Stick über hochwertige Komponenten und verschiedene Optionen, mit denen Sie die Tasten, den Kopf oder das Design der Frontplatte Ihr's Arcade Sticks mit dem mitgelieferten Zubehör individuell gestalten können.

I Öffnen der oberen Abdeckung

Drücken Sie die beiden Knöpfe zum Entriegeln der Abdeckung (01) an den Seitenflächen des DAIJA Arcade Stick.

Auswechseln des Joystick-Kopfs

Es stehen Ihnen zwei Joystick-Formen zur Verfügung, die direkt im Innenhaf Ihr's Geräts aufbewahrt werden konnen. Schrauben Sie den Kopf an der Innenseite des Arcade Sticks mit dem mitgelieferten Schlüssel oder einem Flachkopfschraubendreher ab. Schrauben Sie anschließend den gewünschten Kopf auf die gleiche Weise an und schreiben Sie das Fach wieder. Ihr Arcade Stick ist nun einsatzbereit.

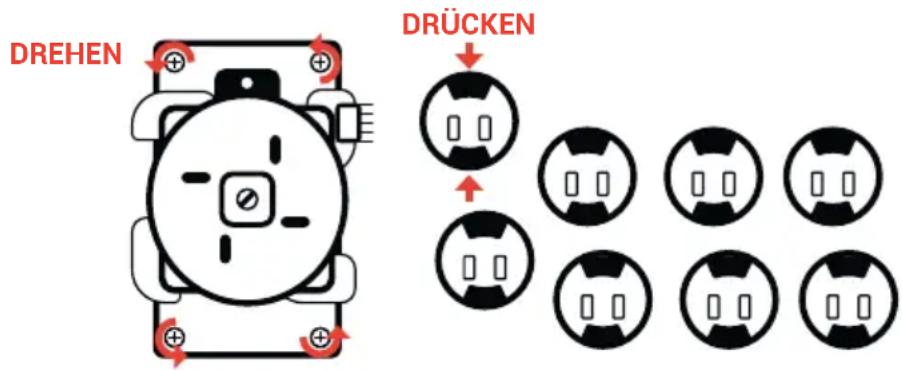

Entfernen des Joysticks und der Aktionstasten

Um den Joystick oder die Aktionstasten auszutauschen, behmen Sie den mitgelieferten Sechskant-Schraubendreher zur Hand und öffnen Sie das Innefach des Arcade Sticks, indem Sie die Entriegelungsknöffe der Abdeckung (01) drücken.

Suchen Sie im Inneren Ihres Geräts anhand des Farbcodes nach dem Kabel, das der gewünschten Taste entspricht.

Wenn Sie eine Taste oder den Joystick entfernen möchten, sollen den Sie das Kabel am ummantelten Teil anfassen, um es nicht zu beschädigen.

Wenn das Kabel abgezogen ist, entfern den Sie einfach die Taste, indem sie die seitlichen Federn der Komponente zusammendrucken. Um den Joystick zu entfernen, benötigen Sie einen Kreuzschlitzschraubendreher, um die vier Halteschrauben zu losen.

Sie haben nun die Möglichkeit, ihre eigenen Komponenten einzusetzen. Achten Sie darauf, die Kabel wieder anzuschreiben und die Schrauben des Joysticks wieder anzubringen.

I Andern des Frontplattendekors

Es ist möglich, das standardmäßige Design der Frontplatte des Daija Arcade Sticks durch das mitgelieferte zusätzliche Dekor oder durch ihre eigene Kredition mithilfe der mitgelieferten leeren Schablone zuändern. Die Blankoschablone steht außerdem zum Download bereit unter www.naongaming.com.

Entfernen Sie den Joystick-Kopf undnehmen Sie dann den mitgelieferten Sechskant-Schraubendreher zur Hand, um die 9 Schrauben der Schutzplatte auf der Oberfläche des Arcade Sticks zu entfern.

Hinweis: Achten Sie darauf, dass Sie ihre Schablone im richtigen Maßstab ausdrucken, damit sie bereits den Abmessungen des Arcade Sticks entspricht. Ein A3-Drucker wird benötigt.

Entsorgung alter elektrischer und elektronischer Geräte

Dieses Symbol auf dem Produkt oder seiner Verpackung zeigt an, dass diesen Produkt nicht in den Hausmüll gehört. Stattdessen

sollete es zu einem Sammelpunkt für das Recycling elektrischer und

elektronischer Geräte gebracht werden. Mit der korrekten Entsorgung these Produkte verhindern Sie potentiell negative Auswirkungen auf die Umwelt sowie die menschliche Gesundheit, die sich ansonsten aus der unsachgemäßen Abfallbehandlung ergeben konnten. Das Recycling von Materialien unterstützt die Bewährung natürlicher Ressourcen. Weitere Informationen erhalten Sie beim Handler, ihrer Gemeindeverwaltung oder Ihr demörtlichen Entsorgungsunternehmen. Nur EU, UK und Türkei.

Türkei

Für weitere Informationen zu diesen Rechtsvorschriften klichen Sieitte auf den folgenden Link http://www.tukcev.org.tr/ assets/yonetmelikler/ AEEYonetmeligi.pdf

Wichtige Vorsichtsmaßnahmen

1. Dieses Gerät ist ausschließlich für den Gebrauch in Innenräumen bestimmt. Vor direkter Sonneneinstrahlung und Unweltern schützen.
2. Das Gerät vor Spritzern, Regen, Wassertropfen und Feuchtigkeit schützen. Nicht in Flüssigkeiten eintauchen.
3. Das Gerät vor Staub, hoher Luftfeuchtigkeit, extremen Temperaturen und mechanischen Stößen schützen.
4. Das Gerät nicht benutzen und öffnen, wenn es beschädigt ist. Versuchen Sie nicht, das Gerät selbst zu reparieren.
5. Das Gerät von außen nur mit einem weichen, sauberen und feuchten Tuch reinigen. Reinigungsmittel konnen die Oberflächen beschädigden und in das Produkt eindringen.
6. Das Produkt beim Transport niemals an dem Kabelziehen oder halten.
7. Das Gerät ist nicht für die Nutzung durch Personen (einschließlich Kindern) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder ohne ausreichende Kenntnisse oder Erfahrung bestimmt (es sei dess, sie wurden von einer für sie verantwortlichen Person bezüglich der sicheren Nutzung these Geräts unterwiesen). Lassen Sie das Gerät nicht unbeaufsichtigt, bewahren Sie these Produkt außerhalb der Reichweite von Kindern auf. Nicht geeignet für Kinder unter 7 Jahren, das Kabel kann sich um den Hals wickeln.
8. Die maximale Betriebstemperatur sind 40^ nicht überschreiben.

I Ergonomie

Das Halten der Hand in einer Position über langere Zeiträume kann zu Schmerzen oder Reizungen führen. Wenn these Problem wiederholt auftritt, wenden Sie sichitte an einen Arzt. Zur Vorbeugung empfehlen wir Ihnen, stündlich eine 15-minütige Pause einzulegen.

Technischer Kundendienst

Bei Problemen oder Fragen steht Ihnen ein persönlicher Telefonischer Kundendienst zur Verfügung.itte stellen Sie safer, dass Sie alle Informationen zur Bearbeitung Ihres Anliegens bereit halten,damit wir Ihnen Schnellstmoglich weiterhelfen konnen.

Telefon: [phone]

Montag bis Freitag von 09:00 bis 18:00 Uhr

Mail: [e-mail]

Distribution Deutschland:

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim,

Deutschland

www.nacongaming.com

EU-Konformitätserklarung

Produkt: DAIJA Arcade Stick für PS5

Hersteller: Nacon

Nacon erklärt, dass diesen Produkt den Harmonisierungsrechtsvorschriften der Union entspricht:

• Richtlinie 2014/30/EU zur elektromagnetischen Verträglichkeit
• Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten

Der vollständige Text der EU-Konformitätserklung ist auf der folgenden Website verfügbar: my.naongaming.com/de-DE/support

UK-Konformitätserklung

Produkt:DAIJA Arcade Stick fur PS5

Hersteller: Nacon

Nacon erklärt, dass these Product den Rechtsvorschriften des Vereinigten Königreichs entspricht:

Der vollständige Text der britischen Konformitätserklärung ist auf der folgenden Website verfügbar: my.naongaming.com/de-DE/support
