MANUALE UTENTE 306234 Brandson

ITA: I driver aggiornati, le istruzioni per l'uso e altri documenti rilevanti per questo prodotto sono disponibili sulla nostra homepage.

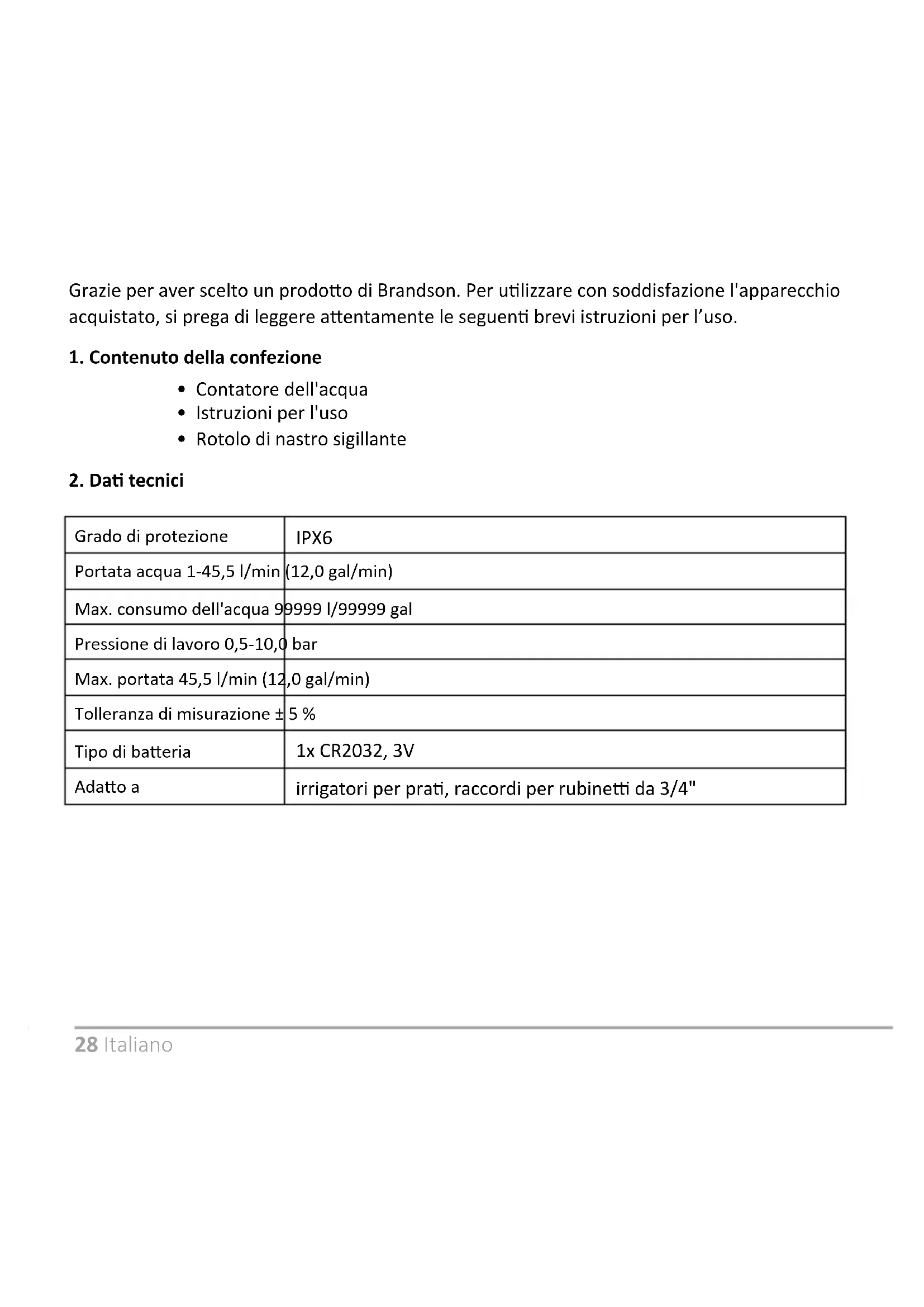

Grazie per aver scelto un prodotto di Brandson. Per utilizzare con soddisfazione l'apparecchio acquistato, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso.

1. Contenuto della confezione

• Contatore dell'acqua
• Istruzioni per l'uso
• Rotolo di nastro sigillante

2. Dati tecnici

Grado di protezione	IPX6
Portata acqua 1-45,5 l/min	(12,0 gal/min)
Max. consumo dell'acqua 9	9999 l/99999 gal
Pressione di lavoro 0,5-10,0 bar
Max. portata 45,5 l/min (12,0 gal/min)
Tolleranza di misurazione ±	5 %
Tipo di batteria	1x CR2032, 3V
Adatto a	irrigatori per prati, raccordi per rubinetti da 3/4"

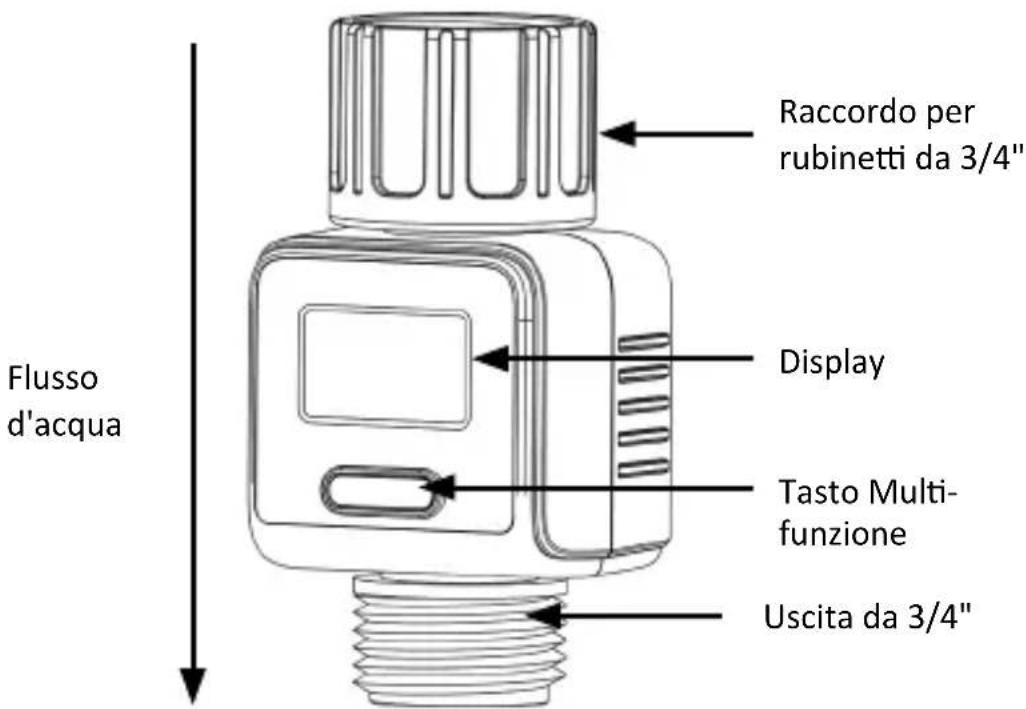

3. Dettagli del prodotto

Raccordo per rubinetti da 3/4" Display Tasto Multi- funzione Uscita da 3/4" Flusso d'acqua

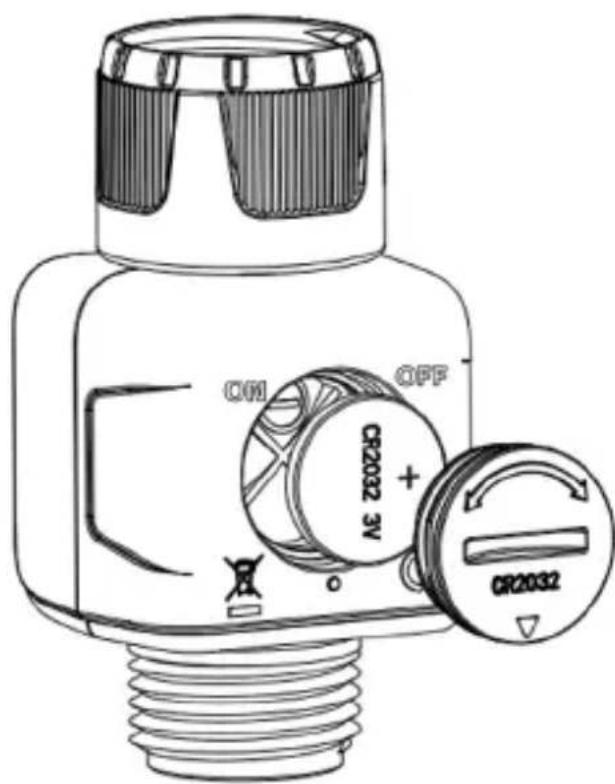

4. Messa in funzione

Rimuovere il prodotto dalla confezione e togliere qualsiasi materiale di imballaggio. Usare una moneta o un cacciavite per sbloccare il coperchio del vano batterie. Inserire una batteria CR2032 nel vano batterie. Assicurarsi che il polo positivo della batteria sia rivolto in direzione del coperchio del vano batterie.

Richiudere il coperchio del vano batteria. Prendere il rotolo di nastro sigillante e avvolgerlo intorno alla filettatura per 2-7 volte, come richiesto. Collegare quindi il contatore d'acqua all'attacco desiderato. Osservare la direzione del flusso d'acqua (vedere i dettagli del prodotto). L'unità è ora pronta per il funzionamento.

OM OFF CR2032 3V + CR2032

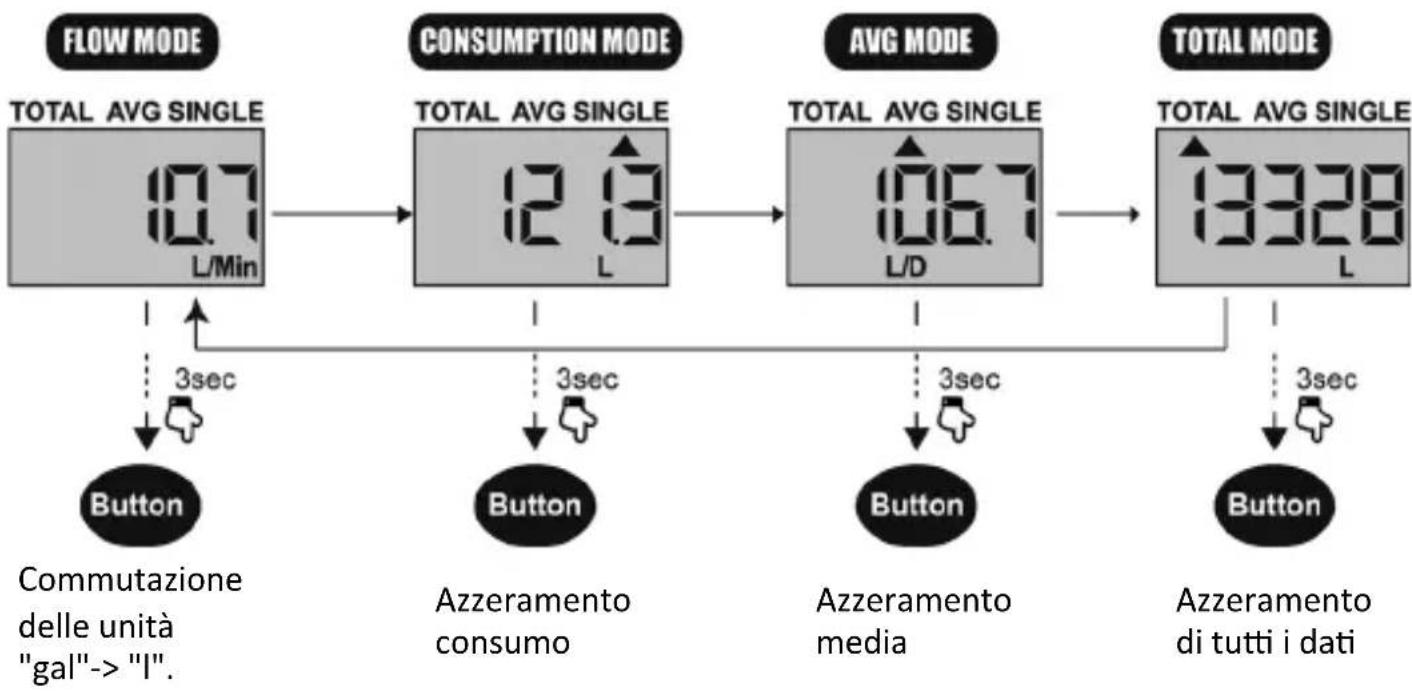

5. Funzionamento

Premendo il "tasto multifunzione" è possibile scorrere sul display tra le varie modalità operative.

    subgraph FLOW_MODE
        E["TOTAL AVG SINGLE L/Min"] --> F2["10.7"]
        F2 --> F3["2.8 L"]
        F3 --> F4["106.7 L/D"]
        F4 --> F5["13328 L"]
    end

    subgraph CONSUMPTION_MODE
        G["Button"] --> H["Azzeramento consumo"]
        I["Button"] --> J["Azzeramento media"]
        K["Button"] --> L["Azzeramento di tutti i dati"]
    end

    subgraph AVG_MODE
        M["3sec"] --> N["Azzeramento consumo"]
        O["3sec"] --> P["Azzeramento media"]
        Q["3sec"] --> R["Azzeramento di tutti i dati"]
    end

FLOW MODE (Modalità portata) - Misurazione della portata dell'acqua in tempo reale Quando l'acqua passa attraverso il flussometro, il display si attiva e mostra la portata attuale in gal/min o l/min.

CONSUMPTION MODE (Modalità consumo) - misurazione di un singolo consumo d'acqua.

Premere il "tasto multifunzione" per visualizzare l'ultimo consumo d'acqua. Tenere premuto il tasto per 3 secondi per azzerare il consumo. All'irrigazione successiva la visualizzazione riparte da 0.

AVERAGE MODE (Modalità media) - mostra il consumo d'acqua medio giornaliero degli ultimi 7 giorni. Premere il "tasto multifunzione" per visualizzare il consumo medio dell'acqua degli ultimi 7 giorni. Tenere premuto il tasto per 3 secondi per azzerare la media.

TOTAL MODE (Modalità totale) - viene rilevata la quantità d'acqua totale fino al prossimo azzeramento. Premere il "tasto multifunzione" per visualizzare il consumo totale dell'acqua, massimo 99999 l / 99999 gal. Tenere premuto il tasto per 3 secondi per azzerare la quantità totale.

Commutazione dell'unità tra "l"e "gal" - Nella modalità FLOW MODE (modalità portata) tenere premuto il tasto multifunzione per 3 secondi per commutare tra l/min e gal/min.

Standby - Nessuna visualizzazione (in caso di inattività o senza flusso dell'acqua per oltre 1 minuto).

Visualizzazione batteria scarica - Se compare il simbolo, sostituire la batteria. Durante la sostituzione della batteria, prestare attenzione alla corretta polarità dei contatti.

Nota: se la portata è superiore a 45,5 l/min o 12,0 gal/min, sul display LCD viene visualizzato HHHH.

1. Risoluzione anomalie

Anomalia	Causa
Il bocchettone del flussometro non è a tenuta.	1. Il filtro non è installato correttamente.2. Potrebbe esserci una perdita nel collegamento tra il raccordo e il filtro a disco.Assicurarsi che il filtro sia posizionato piatto nel foro di ingresso.Avvolgere del nastro sigillante per filettature in PTFE attorno al tubo del rubinetto dell'acqua o aggiungere una rondella sul raccordo del flussometro.
Il flussometro non funziona corretta-mente.	Controllare se la batteria è inserita con la polarità corretta. Se non è così, rimuovere la batteria e reinserirla. Accertarsi che il lato positivo della batteria sia rivolto verso l'esterno e che i poli siano puliti e privi di ruggine.
Il flusso dell'acqua è sempre più ridotto.	Il filtro potrebbe essere ostruito da polvere, calcare o da piccoli grani. Rimuovere il filtro dal flussometro e sostituirlo.

7. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare mai di aprire l'apparecchio per effettuare riparazioni o modifiche. Evitare il contatto con la tensione di rete. Non cortocircuitare il prodotto. L'apparecchio non è resistente al gelo. Conservare sempre l'apparecchio al riparo dall'acqua e dal gelo in inverno. Tenere l'apparecchio lontano da temperature elevate.

Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche.

Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo.

Rispettare le normative e limitazioni nazionali. Utilizzare l'apparecchio unicamente per gli scopi descritti nelle istruzioni. Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate. Qualsiasi riparazione o modifica all'apparecchio non eseguita dal fornitore originale comporta l'estinzione dei diritti di garanzia. L'apparecchio può essere utilizzato solo da persone che hanno letto e compreso le presenti istruzioni. Le specifiche dell'apparecchio possono cambiare senza preavviso.

8. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separata- mente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pe- ricolosi possono inquinare in modo irreversibile l'ambiente in caso di smaltimento improprio. Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente. Dettagli in merito sono regolati dalla rispettiva legge nazionale. Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente. Per informazioni sui punti di raccolta autorizzati nella vostra zona, contattate la vostra amministrazione comunale.

9. Note sullo smaltimento delle batterie

Con la vendita di batterie o con la consegna di apparecchi che contengono batterie, il fornitore è tenuto a richiamare l'attenzione del cliente su quanto segue:

Quale utente finale, il cliente è obbligato per legge a restituire le batterie usate. Può restituire gratuitamente le batterie vecchie, che il fornitore tiene o ha tenuto nel proprio assortimento come batterie nuove, presso il magazzino (indirizzo di spedizione) del fornitore. I simboli riportati sulle batterie hanno il seguente significato: Pb = la batteria contiene più dello 0,004% in peso di piombo, Cd = la batteria contiene più dello 0,002% in peso di cadmio, Hg = la batteria contiene più dello 0,0005% in peso di mercurio.

Il simbolo del cassonetto barrato significa che la batteria non deve essere smaltita come rifiuto domestico.

Direttiva RAEE: 2012/19/UE

Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiara che l'apparecchio 306234 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
