BEDIENUNGSANLEITUNG 306234 Brandson

https://model.ganzeinfach.de/306234

GER: Aktuelle Treiber, Bedienungsanleitungen und sonstige relevante Dokumente zu diesem Produkt finden Sie auf unserer Homepage.

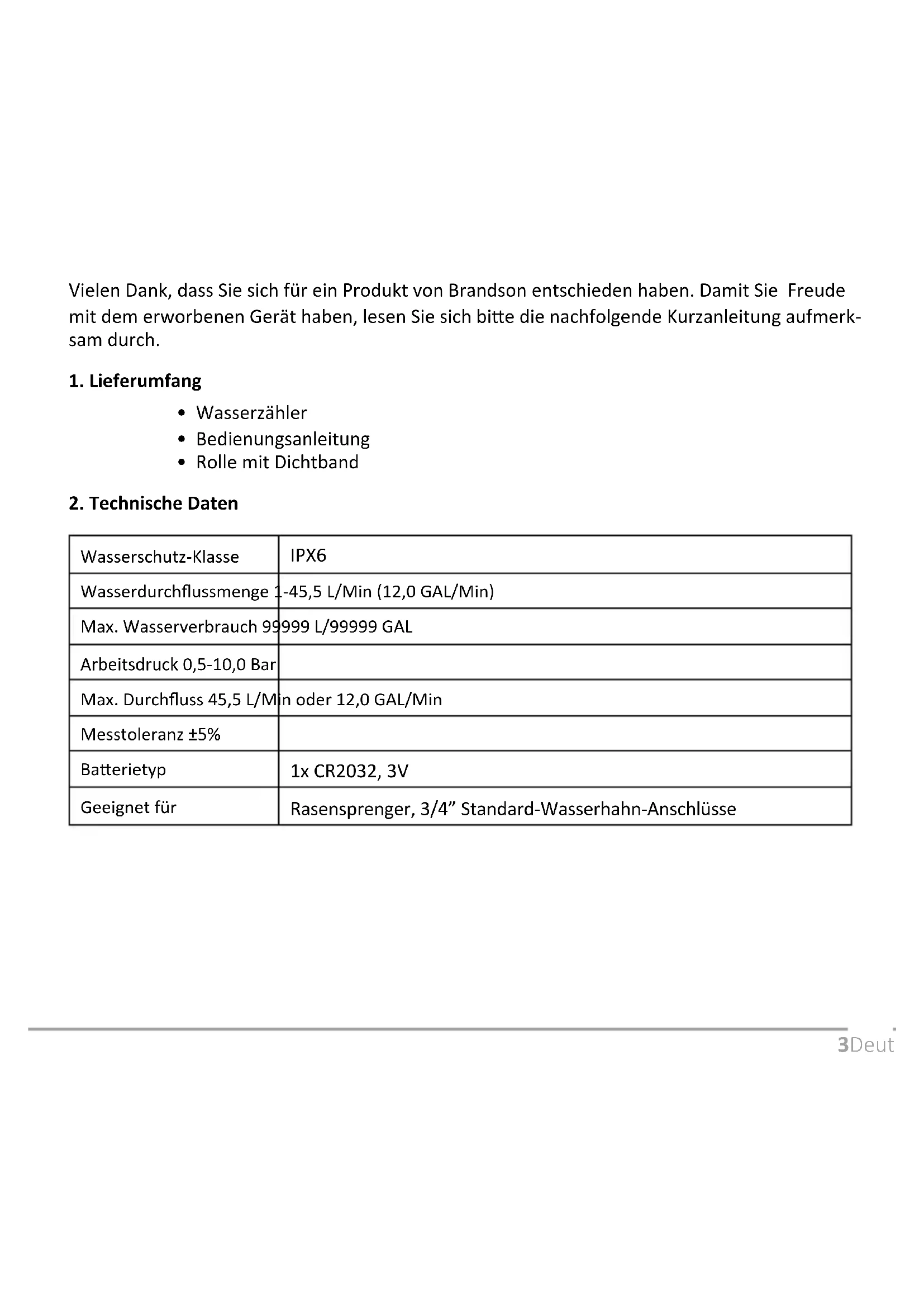

Vielen Dank, dass Sie sich für ein Produkt von Brandon entschieden haben. Damit Sie Freude mit dem erworbenen Gerät haben, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

• Wasserzähler
  • Bedienungsanleitung
• Rolle mit Dichtband

2. Technische Daten

Wasserschutz-Klasse	IPX6
Wasserdurchflussmenge 1-45,5 L/Min (12,0 GAL/Min)
Max. Wasserverbrauch 99999 L/99999 GAL
Arbeitsdruck 0,5-10,0 Bar
Max. Durchfluss 45,5 L/Min oder 12,0 GAL/Min
Messtoleranz ±5%
Batterietyp	1x CR2032, 3V
Geeignet für	Rasensprenger, 3/4” Standard-Wasserhahn-Anschlüsse

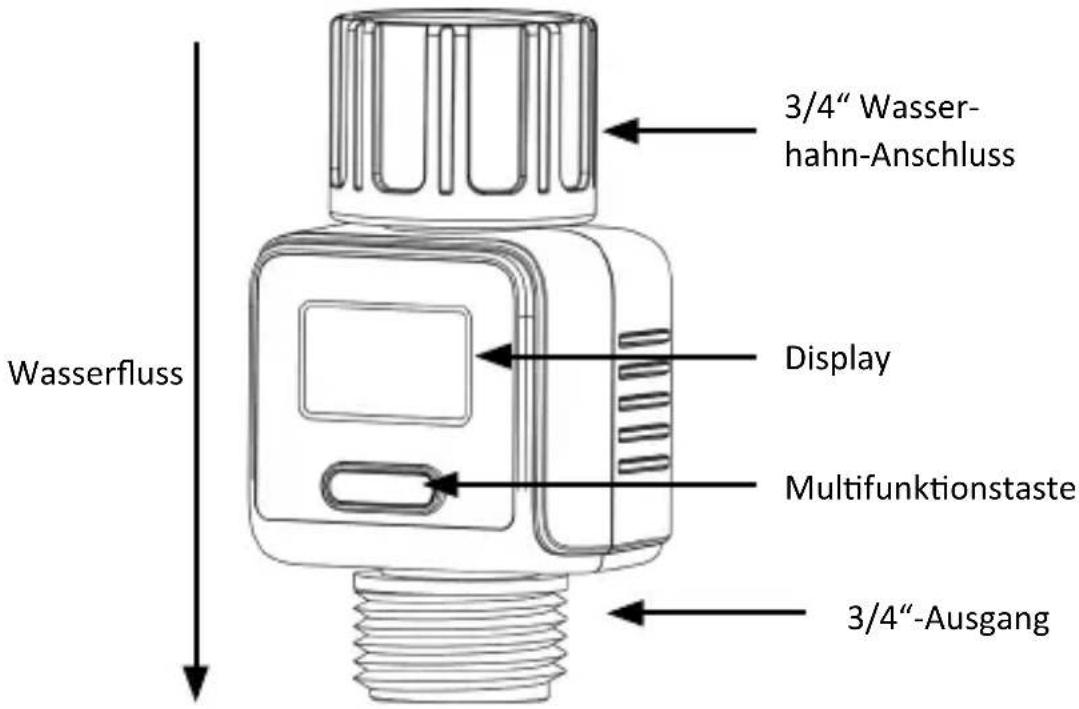

3. Produkt-Details

Wasserfluss 3/4" Wasser- hahn-Anschluss Display Multifunktionstaste 3/4"-Ausgang

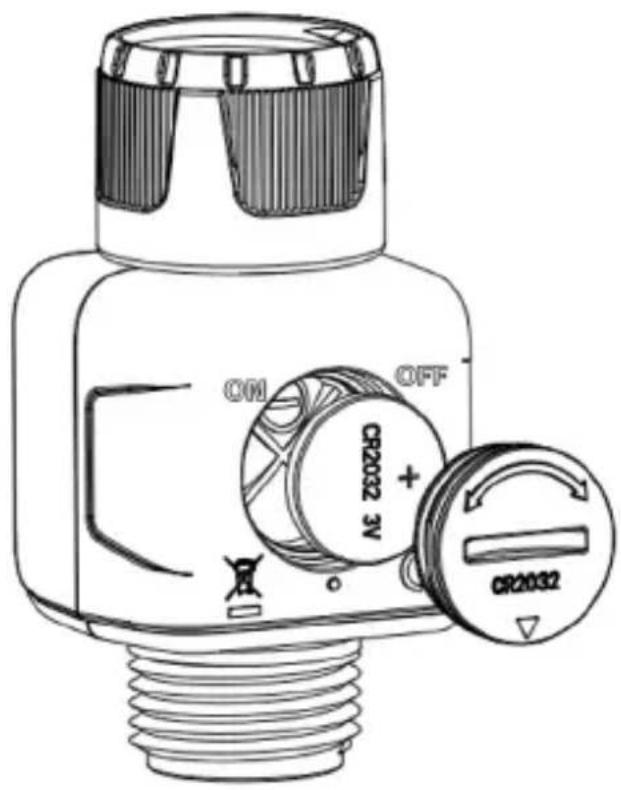

4. Inbetriebnahme

Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Verwenden Sie eine Münze oder einen Schraubendreher, um die Batteriefachabdeckung zu entriegeln. Setzen Sie eine CR2032-Batterie in das Batteriefach ein. Stellen Sie sicher, dass der Pluspol der Batterie in Richtung des Batteriefachdeckels zeigt.

Schließen Sie den Batteriefachdeckel im Anschluss wieder. Nehmen Sie die Rolle mit dem Dichtband und wickeln Sie das Band je nach Bedarf 2-7 x um das Gewinde. Schließen Sie anschließend den Wasserzähler an den gewünschten Anschluss an. Beachten Sie die Wasserfluss-Richtung (siehe Produkt-Details). Das Gerät ist nun betriebsbereit.

CM OFF CR2032 3V + CR2032

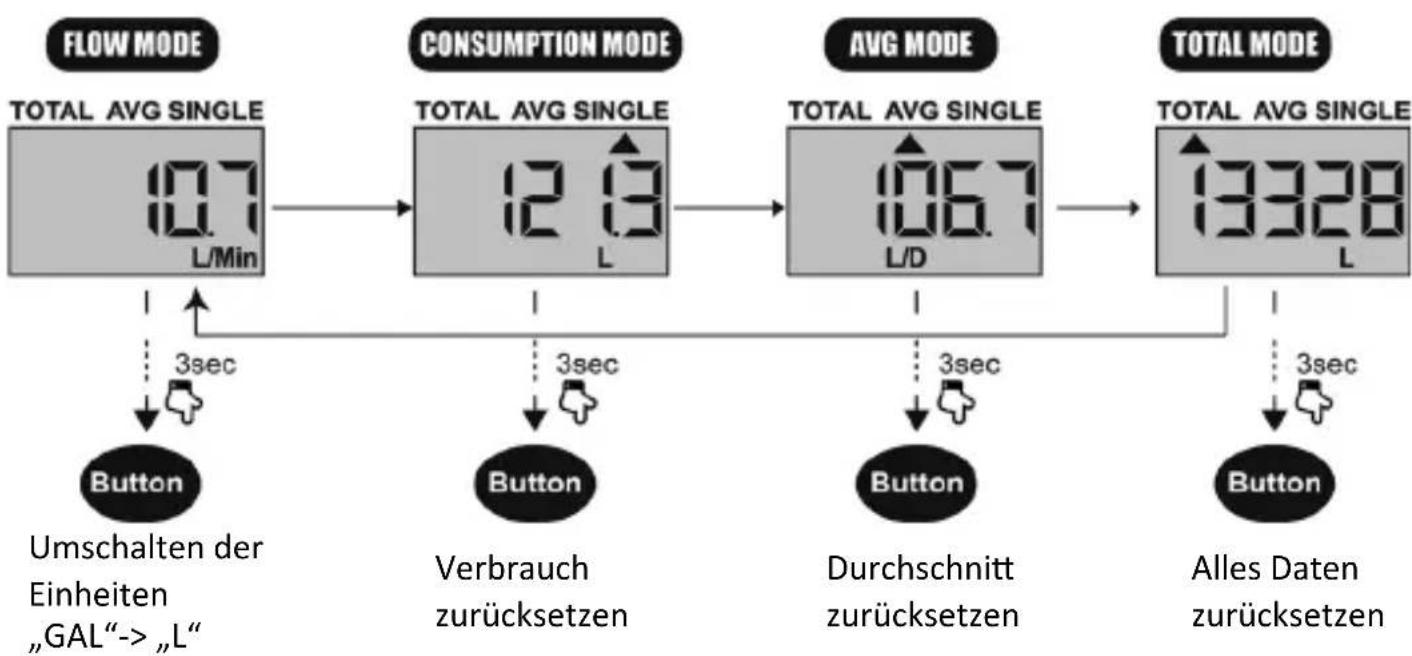

5. Bedienung

Durch Drücken der "Multifunktionstaste" können Sie im Display in verschiedene Modi wechseln.

    subgraph FLOW MODE
        E["TOTAL AVG SINGLE 10.7 L/Min"] --> F2["12.6 L"]
        F2 --> F3["106.7 L/D"]
        F3 --> F4["13328 L"]
    end

    subgraph CONSUMPTION MODE
        G["Button"] --> H["Button"]
        H --> I["Umschalten der Einheiten „GAL“-> „L”"]
        I --> J["Verbrauch zurücksetzen"]
        J --> K["Button"]
        K --> L["Durchschnitt zurücksetzen"]
        L --> M["Button"]
        M --> N["Alles Daten zurücksetzen"]
    end

    subgraph AVG MODE
        O["3sec"] --> P["3sec"]
        P --> Q["Button"]
        Q --> R["3sec"]
        R --> S["Button"]
    end

    subgraph TOTAL MODE
        T["3sec"] --> U["3sec"]
        U --> V["Button"]
        V --> W["3sec"]
        W --> X["Button"]
    end

FLOW MODE (Durchflussanzeige) - Messung des Wasserdurchflusses in Echtzeit Wenn das Wasser durch den Durchflussmesser fließt, wird das Display aktiviert und zeigt den aktuellen Durchfluss in GAL/Min oder L/Min an.

CONSUMPTION MODE (Verbrauchsanzeige) - Messung des einzelnen Wasserverbrauchs. Durch Drücken der "Multifunktionstaste" wird der letzte Wasserverbrauch angezeigt. Halten Sie die Taste 3 Sekunden lang gedrückt, um den Verbrauch zurückzusetzen. Bei der nächsten Bewässerung beginnt die Anzeige wieder bei 0.

AVARAGE MODE (Durchschnittsanzeige) - Zeigt den täglichen Durchschnittswasserverbrauch der letzten 7 Tage an. Drücken Sie die "Multifunktionstaste" und der durchschnittliche Wasserverbrauch der letzten 7 Tage wird angezeigt. Halten Sie die "Multifunktionstaste" 3 Sekunden lang gedrückt, um den Durchschnitt zurückzusetzen.

TOTAL MODE (Gesamtanzeige) - Die gesamte Wassermenge wird bis zum nächsten Zurücksetzen gemessen. Drücken Sie die Multifunktionstaste, um den Gesamtwasserverbrauch anzuzeigen, maximal 99999 L / 99999 GAL. Halten Sie die Taste 3 Sekunden lang gedrückt, um die Gesamtmenge zurückzusetzen.

Umschalten der Einheit L & GAL - Halten Sie im FLOW MODE (Durchflussmodus) die Multifunktionstaste 3 Sekunden lang gedrückt, um zwischen L/Min und GAL/Min umzuschalten.

Standby - Keine Anzeige (ohne Betrieb oder ohne Wasserdurchfluss länger als 1 Minute).

Anzeige für schwache Batterie - Bitte wechseln Sie die Batterie, wenn das Symbol erscheint. Achten Sie beim Wechseln stets auf die korrekte Polarität der Kontakte.

Hinweis: Wenn die Durchflussmenge 45,5 L/Min. oder 12,0 GAL/Min. überschreitet, wird auf dem LCD-Display HHHH angezeigt.

1. Fehlerbehebung

Fehler	Ursache
Einlassstutzen des Durchflussmessers ist undicht.	1. Der Filter ist nicht richtig installiert ist.2. Es befindet sich eine Lücke in der Verbindung zwischen dem Anschluss und der Filterscheibe.Achten Sie darauf, dass der Filter flach in der Einlassöffnung sitzt.Verwenden Sie das PTFE-Gewindedichtband zum Umwickeln des Wasserhahnschlauchs oder fügen Sie eine Unterlegscheibe zum Anschluss des Durchflussmessers hinzu.
Der Durchflussmesser funktioniert nicht richtig.	Überprüfen Sie bitte, ob die Batterie in der richtigen Polarität eingesetzt ist. Falls nicht, nehmen Sie die Batterie heraus und setzen Sie diese wieder ein. Vergewissern Sie sich, dass die positive Seite der Batterie nach außen zeigt und das die Batterie-pole sauber und frei von Rost sind.
Der Wasserdurchfluss wird immer geringer.	Möglicherweise ist der Filter durch Staub oder kleine Körner verstopft. Bitte tauschen und ersetzen Sie den Filter für den Durchflussmesser.

7. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzu nehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht frostsicher. Lagern Sie das Gerät im Winter immer wasser-und frostfrei. Halten Sie das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte.

Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde.

Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung be schrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden

8 Deutsch

haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

8. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen ge-trennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhal tig schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Für Informationen zu autorisierten Sammelstellen in Ihrer Umgebung wenden Sie sich bitte an Ihre lokale Stadt- oder Gemeindeverwaltung.

9. Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen:

Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich ver pflich tet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des An bie ters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie: 2012/19/EU

WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 306234 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
