MANUALE UTENTE Everest Majority

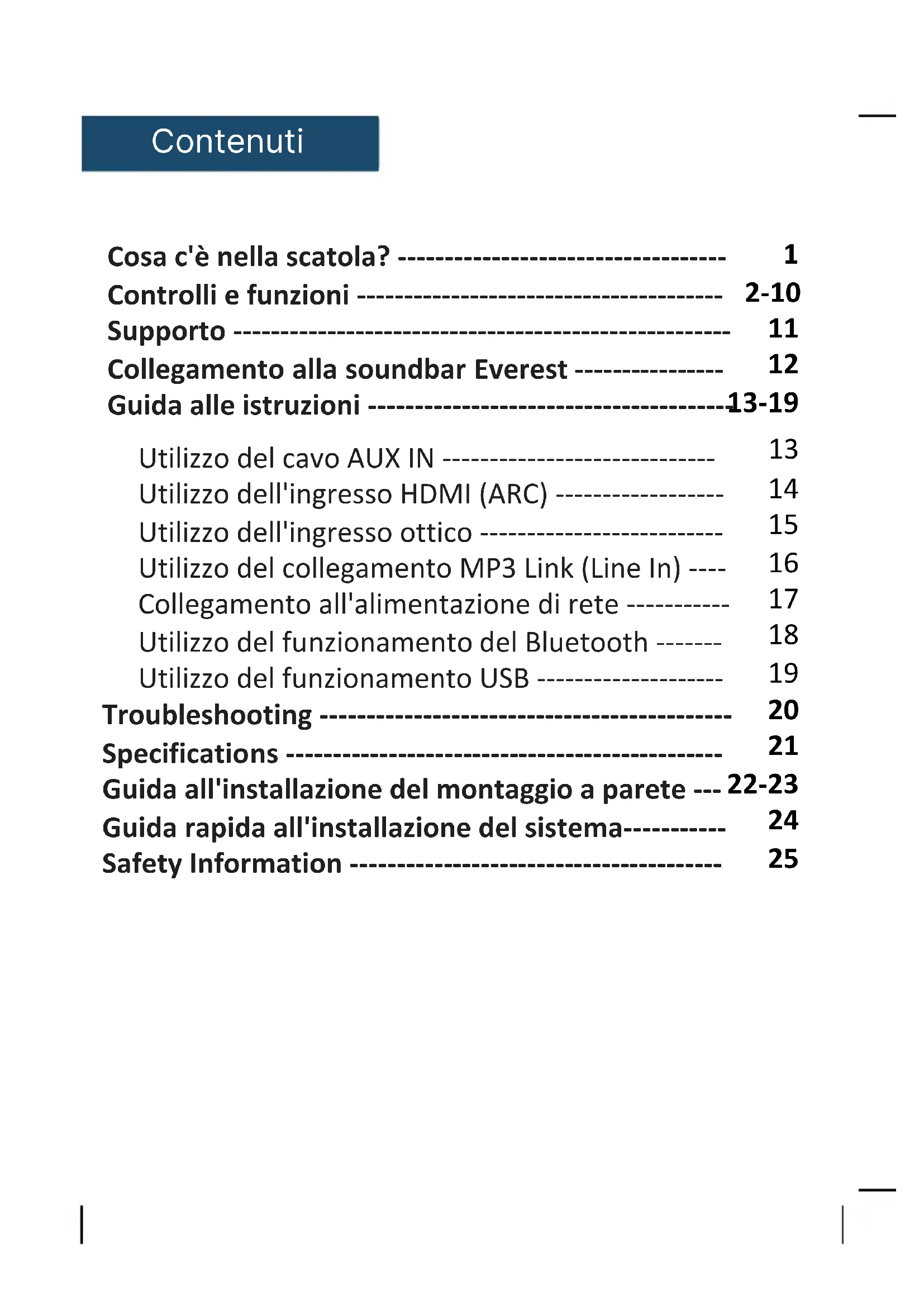

Everest Manuale d'usoCosa c'è nella scatola? ----------------------------------- Controlli e funzioni --------------------------------------- Supporto ----------------------------------------------------- Collegamento alla soundbar Everest ---------------------- Guida alle istruzioni ---------------------------------------- Utilizzo del cavo AUX IN ----------------------------- Utilizzo dell'ingresso HDMI (ARC) ------------------- Utilizzo dell'ingresso ottico --------------------------- Utilizzo del collegamento MP3 Link (Line In) ----- Collegamento all'alimentazione di rete ----------- Utilizzo del funzionamento del Bluetooth ----------- Utilizzo del funzionamento USB --------------------- Troubleshooting -------------------------------------------- Specifications --------------------------------------------------- Guida all'installazione del montaggio a parete ---- Guida rapida all'installazione del sistema----------- Safety Information ----------------------------------------- Contenuti

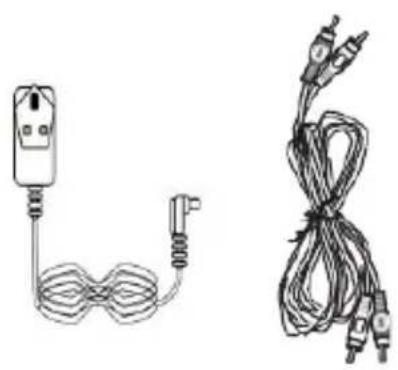

25Cosa c'è nella scatola? Contenuto della scatola

1. Soundbar Everest di Majority2. Telecomando3. Adattatore di alimentazione x 4

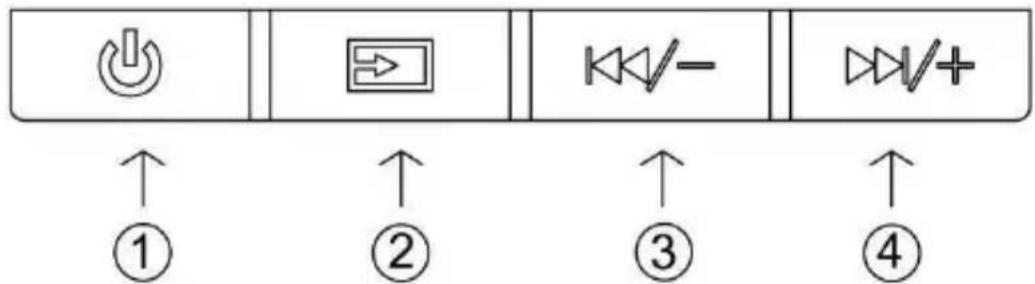

10.Accessori per la copertura laterale 11.Adattatore per montaggio a parete 11. Adattatore permontaggio a parete1. Barra sonora Everest della Majority7. Surroundx2 8. Subwoofer x 1Controlli e funzioni Vista laterale/pulsanti di controllo

5. Ingresso alimentazione CC

1. Accensione/spegnimento

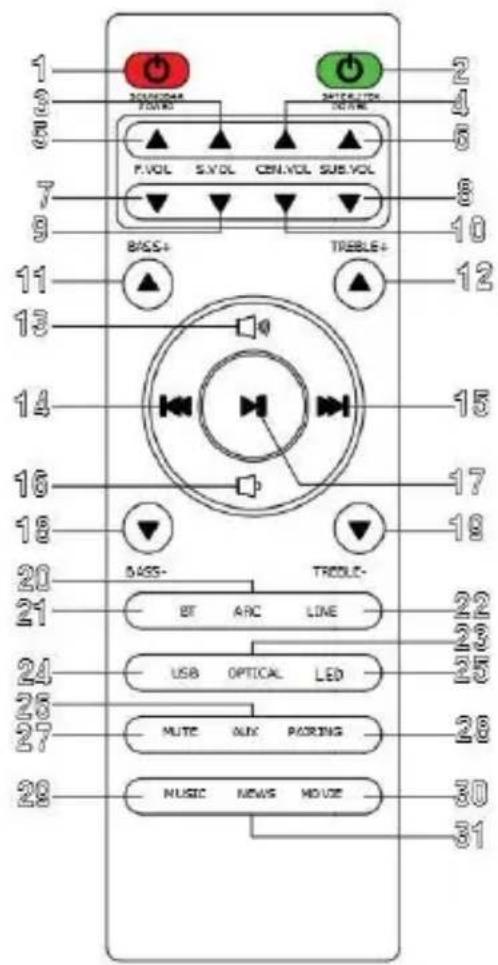

Controlli e funzioniControlli e funzioni Telecomando

1. Accensione e spegnimento della Soundbar

Premere brevemente il pulsante per accendere/spegnere

2. Accensione e spegnimento di Saterliter

Premere brevemente il pulsante per accenderePremere a lungo il pulsante per accendere

3. S.VOL (Volume + per il Surround senza fili)

Premere per aumentare il volume dei diffusori surround wireless

4. CEN.VOL (Volume + per il tono centrale)

Premere per aumentare il volume del tono centrale

5. F.VOL (Volume + per il tono anteriore)

Premere per aumentare il volume del tono anteriore

6. SUB.VOL (volume + per il subwoofer)

Premere per aumentare il volume del subwoofer.

7. F.VOL (Volume - per il tono anteriore)

Premere per diminuire il volume del tono anteriore

8. SUB.VOL (Volume - per il subwoofer)

P Premere per diminuire il volume del subwoofer.

8. S.VOL (Volume - per Surround senza fili)

Premere per diminuire il volume dei diffusori surround wireless

10. CEN.VOL (Volume - per il tono centrale)

Premere per diminuire il volume del tono centrale 4Controlli e funzioni Telecomando

11. Aumento dei bassiPremere per aumentare i bassi

Aumento degli acuti Premere per aumentare gli acuti

Master.VOL (Master Volume+ per l'intero kit) Premere per aumentare il volume dell'intero kit

Passo indietro (precedente) Utilizzare in modalità AUX In, Line In o Bluetooth per tornare indietro di un brano.

Passo avanti (successivo) Utilizzare in modalità AUX In, Line In o Bluetooth per andare avanti di un brano.

Master.VOL (volume master per l'intero kit) Premere per diminuire il volume dell'intero kit

Riproduzione / Pausa Premere per riprodurre e mettere in pausa

Diminuzione dei bassi Premere per diminuire i bassi

Diminuzione degli acuti Premere per diminuire gli acuti

Modalità HDMI (ARC) Premere il pulsante per accedere alla modalità HDMI (ARC)

Modalità Bluetooth Premere il pulsante per accedere alla modalità Bluetooth 5Controlli e funzioni Telecomando

22. Modalità Line In

Premere il tasto per accedere alla modalità Line In

Modalità ottica Premere il pulsante per accedere alla modalità ottica

Modalità USB Premere il pulsante per accedere alla modalità USB

Modalità LED Premere il pulsante per accedere alla schermata di spegnimento

Modalità AUX In Premere il pulsante per accedere alla modalità AUX In

Modalità Mute Premere il pulsante per accedere alla modalità mute

28. Modalità di accoppiamento

Premere il pulsante per accedere all'accoppiamento bluetooth

Modalità Musica Premere il pulsante per accedere alla modalità musica

30. Modalità filmato

Premere il pulsante per accedere alla modalità filmato

31. Modalità Notizie

Premere il pulsante per accedere alla modalità notizie 6Controlli e funzioni Utilizzo del telecomando Il sensore del telecomando posto sulla parte anteriore della soundbar è sensibile ai comandi del telecomando fino a un massimo di 8 metri di distanza ed entro un arco massimo di 30 gradi. Si noti che la distanza di funzionamento può variare a seconda della luminosità dell'ambiente. Dimmer automatico del display - dopo 20 secondi, se non viene premuto alcun pulsante, il display viene oscurato e spento. Premere un pulsante qualsiasi della soundbar o del telecomando per riattivare il display. Dimensioni del montaggio a parete della soundbar 7Controlli e funzioni Subwoofer SSubwoofer wireless da 5,25 pollici

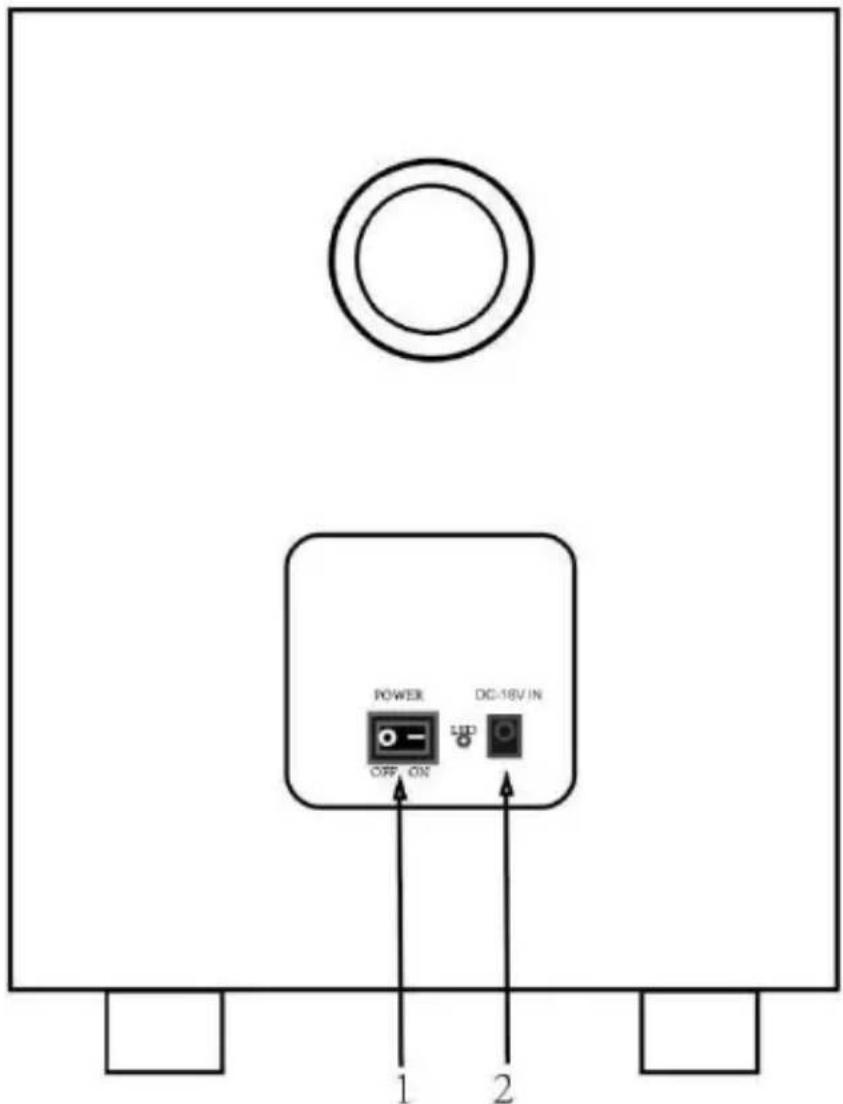

1. Interruttore di alimentazione

2. Ingresso adattatore CC

8Controlli e funzioni Altoparlante surround wireless 2 pezzi Altoparlante surround wireless Altoparlante surround staccabile dalla soundbar principale per diventare un altoparlante permanente, alimentato da una batteria integrata da 3,7 V DC / 3600 mA. L'alimentazione del diffusore surround è supportata direttamente dalla soundbar principale, ma può anche essere caricata con un alimentatore da 5 V CC dopo lo smontaggio. La batteria è dotata di una funzione di protezione da sovraccarico.

Quando si collegano i diffusori surround alla soundbar principale, prestare attenzione a distinguere il diffusore surround sinistro da quello destro. Assicurarsi che il diffusore surround sinistro sia collegato al lato sinistro della soundbar principale e che il diffusore surround destro sia collegato al lato destro della soundbar principale.Controlli e funzioni Altoparlante surround wireless

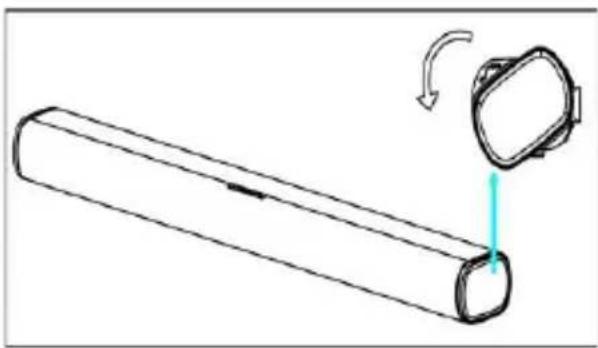

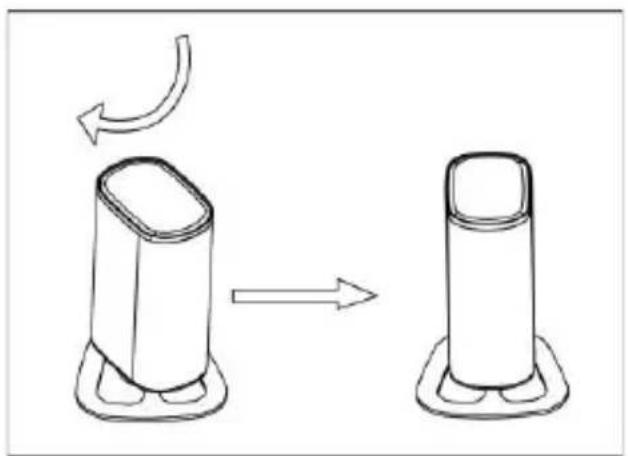

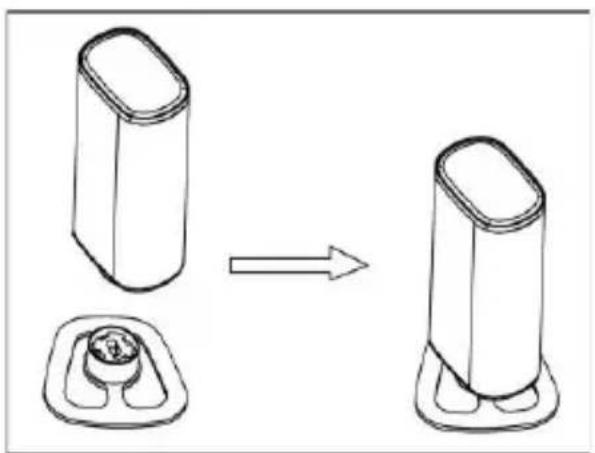

Rimuovere il coperchio destro e sinistro ruotando nella direzione della freccia. Installare i diffusori surround destro e sinistro: impostare l'angolo tra l'inclinazione del surround e la venatura sul coperchio laterale (rosso), ruotare secondo la freccia, quindi installare il diffusore. Installare la base metallica del diffusore surround rimosso dalla soundbar principale con l'angolazione mostrata nell'immagine. Tenere ferma la base metallica e ruotare il diffusore surround in senso orario (come mostrato nella figura) per installare il diffusore surround.Supporto Supporto Grazie per aver acquistato la Soundbar Everest di Majority. Seguire le indicazioni del manuale d'uso per configurare il nuovo acquisto e iniziare a sfruttarne le funzionalità. Per ulteriori informazioni sull'assistenza tecnica e sulla registrazione della garanzia, visitate il nostro sito web www.majority.co.uk.

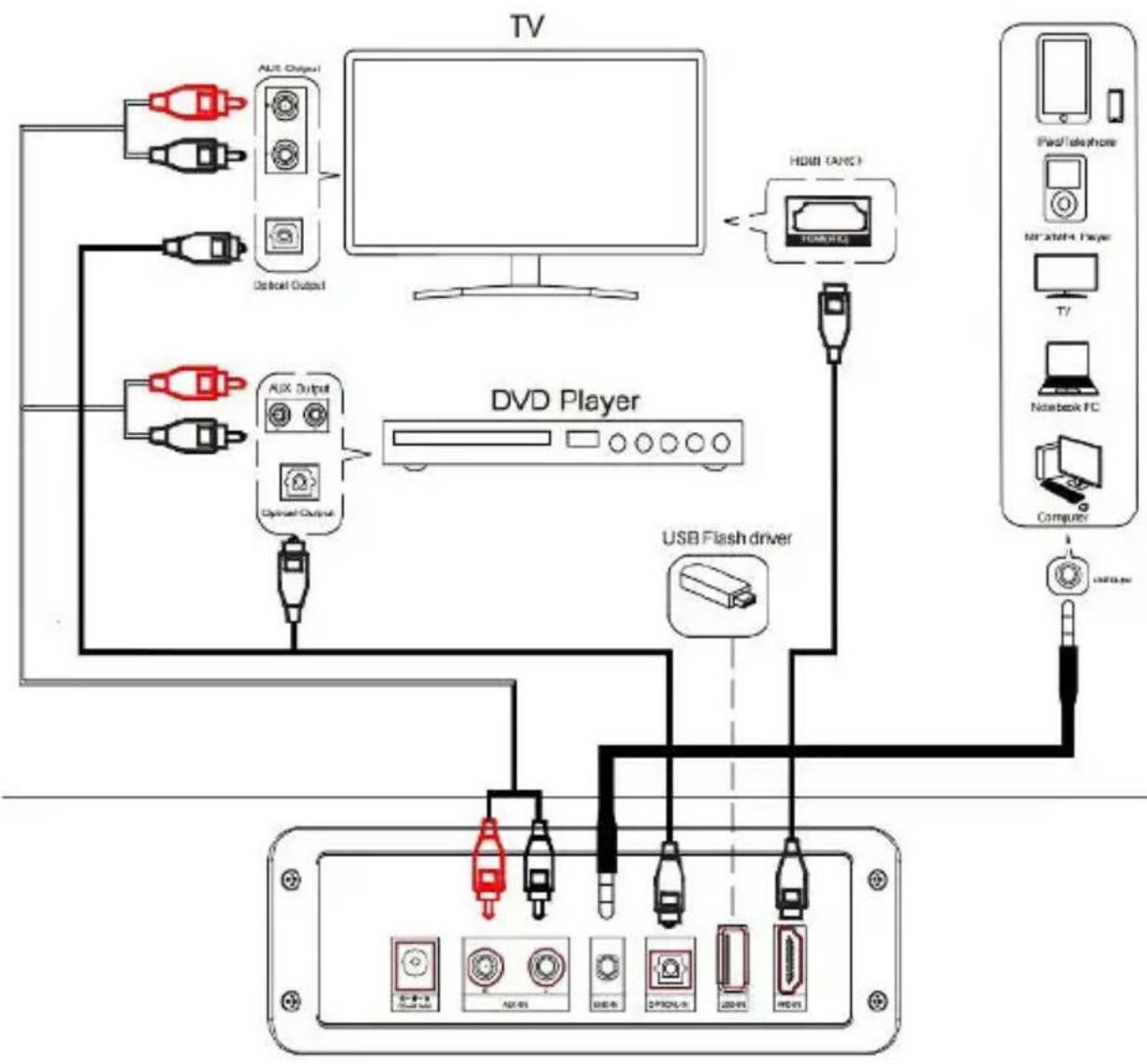

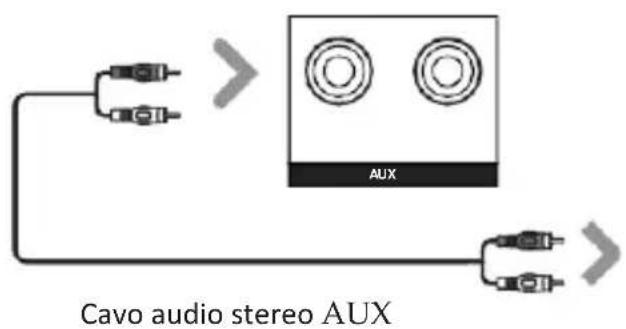

Collegamento alla soundbar Everest Collegamento alla soundbar EverestAUX Guida alle istruzioni Utilizzo del cavo AUX IN Utilizzare il cavo audio stereo AUX (in dotazione) per collegare la presa di uscita audio stereo AUX (L/R) del televisore. Collegare il cavo di uscita audio della soundbar alle prese di ingresso "AUX" dell'unità. Premere il tasto POWER sulla soundbar o il tasto POWER direttamente sul telecomando (Rem.1) per accendere l'unità. Quindi premere MODE sul telecomando (Rem.26) o premere il tasto Mode sull'unità per scorrere fino alla funzione AUX IN. Accendere il televisore Risoluzione dei problemi: Se non si ricevono immagini o si verificano interferenze, accertarsi che il cavo AUX sia collegato alla porta AUX di 'uscita' del televisore. In questo modo si garantisce che l'audio venga esportato correttamente. Se il televisore non dispone di una porta AUX di "uscita", utilizzare un metodo di collegamento alternativo. Cavo audio stereo AUXVista posteriore dell'unità 13P T I Guida alle istruzioni istruzioni Utilizzo dell'ingresso HDMI ARC Sono necessari: Una sorgente audio con uscita audio ARC e un cavo audio ARC (non incluso). Collegare il cavo audio ARC all'uscita ARC della sorgente audio e all'ingresso ARC della soundbar. Premere il tasto POWER sulla soundbar o il tasto POWER direttamente sul telecomando (Rem.1) per accendere l'unità. Premere a lungo (2-3 secondi) il tasto MODE del telecomando (Rem.20) per passare alla modalità ARC o selezionare ripetutamente il tasto Mode dell'unità principale per selezionare la modalità ARC. Utilizzando i controlli nativi del dispositivo collegato, accertarsi che le impostazioni audio siano impostate su ARC o HDMI Audio e siano attivate. L'audio della sorgente audio collegata verrà ora riprodotto attraverso i diffusori. Cavo ARCVista posteriore dell'unità

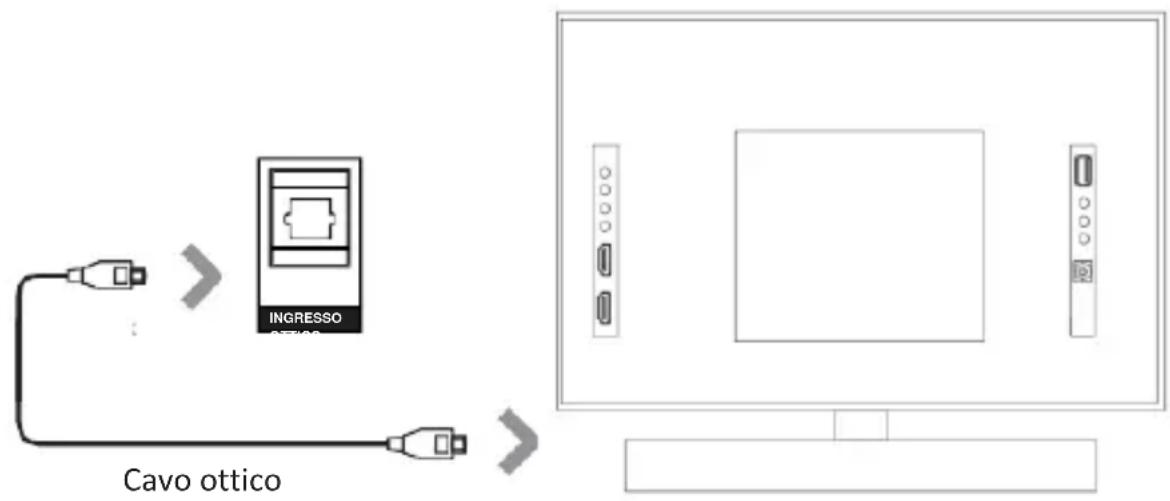

Guida alle istruzioni Utilizzo dell'ingresso ottico Sono necessari: Una sorgente audio con uscita audio ottica e un cavo audio ottico digitale (non incluso). Collegare il cavo audio ottico digitale all'uscita ottica della sorgente audio e all'ingresso ottico della soundbar. Per accendere l'unità, premere il tasto POWER sulla barra audio o il tasto POWER direttamente sul telecomando (Rem.1). Premere il tasto MODE del telecomando (Rem.23) per passare alla modalità ottica o selezionare ripetutamente il tasto Mode dell'unità principale per selezionare la modalità ottica. Utilizzando i controlli nativi del dispositivo collegato, accertarsi che le impostazioni audio siano impostate su PCM o Audio ottico e che siano attivate. L'audio della sorgente audio collegata verrà ora riprodotto attraverso i diffusori. Cavo otticoVista posteriore dell'unità INGRESSO OTTICOGuida alle istruzioni Utilizzo del collegamento MP3 Link (Line In) Inserire un'estremità di un cavo Line In da 3,5 mm a 3,5 mm (in dotazione) nella porta Line In dell'unità. Prima dell'uso, scollegare i cavi collegati agli ingressi RCA stereo. Collegare l'altra estremità del cavo all'uscita audio/uscita cuffie di un lettore MP3 o di un'altra sorgente audio. Per accendere l'unità, premere il pulsante di accensione sulla soundbar o il pulsante POWER direttamente sul telecomando (Rem.1). Premere ripetutamente il tasto Mode sulla soundbar o il tasto MODE sul telecomando (Rem.22) per accedere alla modalità LINE in. L'audio riprodotto dal dispositivo collegato viene ora ascoltato dai diffusori. Cavo di ingresso linea da 3,5 mm a 3,5 mm Dispositivo audio

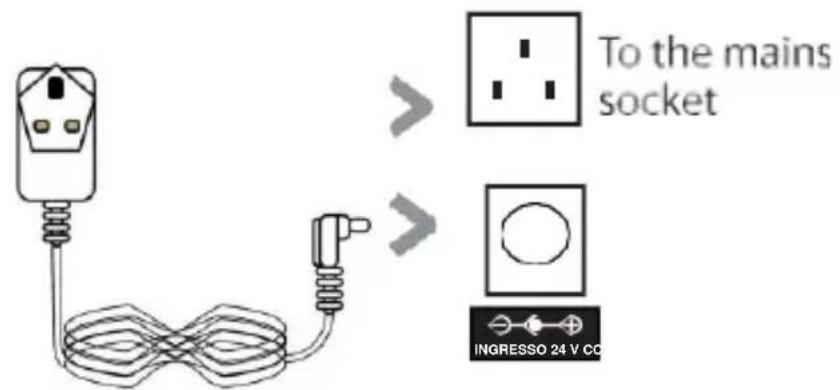

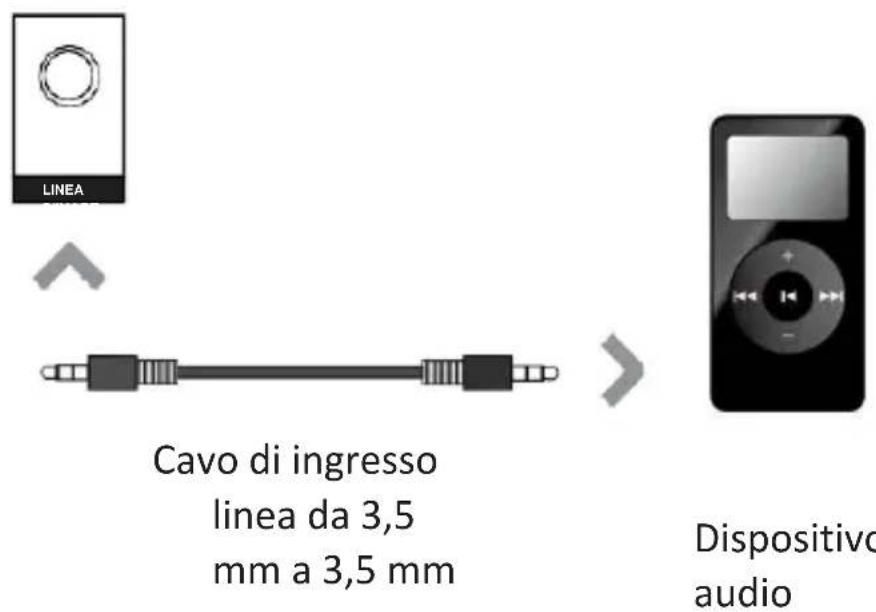

LINEA D'INGRE SSOCollegamento alla rete elettrica Assicurarsi che la tensione di alimentazione sia compresa tra 100V~240V. Questa unità è progettata per utilizzare un adattatore. Il collegamento dell'unità a qualsiasi altra fonte di alimentazione può causare danni all'unità. Svolgere il cavo di alimentazione fino alla sua completa lunghezza. Collegare la spina di rete a una presa di corrente. Assicurarsi che la spina di rete sia completamente inserita nella presa di corrente. Collegare l'adattatore all'unità tramite la presa di ingresso CC. (DC-24V-IN) Cavo di alimentazione DC-InAssicurarsi che tutti i collegamenti audio dell'unità siano collegati prima di collegarla alla presa di corrente.Scollegare il cavo di alimentazione dalla presa di corrente quando l'unità viene utilizzata per un periodo di tempo prolungato.

Guida alle istruzioniGuida alle istruzioni Utilizzo del funzionamento del Bluetooth Accoppiamento di un dispositivo Bluetooth per la prima volta Premere il tasto POWER dell'unità o il tasto POWER del telecomando (Rem.1) per accendere l'unità. Selezionate e premete ripetutamente il tasto MODE sul telecomando fino alla modalità Bluetooth (Rem.21) o premete ripetutamente il tasto Mode sulla soundbar per accedere alla modalità Bluetooth. Utilizzando i controlli nativi del dispositivo Bluetooth, selezionare "Majority Everest" nelle impostazioni Bluetooth per effettuare l'accoppiamento. Per le istruzioni sull'accoppiamento e la connessione dei dispositivi Bluetooth, consultare il manuale d'uso del dispositivo specifico. Quando l'accoppiamento e la connessione sono riusciti, l'unità emette un segnale acustico. Dopo l'accoppiamento iniziale, l'unità rimane accoppiata a meno che non venga disaccoppiata manualmente dall'utente. Se il dispositivo si scollega o non riesce a connettersi, ripetere i passaggi precedenti. 18Guida alle istruzioni Riproduzione audio in modalità wireless Seguire le istruzioni per l'accoppiamento di un dispositivo Bluetooth. Per selezionare un brano, utilizzare i controlli nativi del dispositivo Bluetooth collegato. Per riprodurre/mettere in pausa la traccia o per saltare in avanti/indietro a una traccia selezionata, utilizzare il telecomando (Rem.17,14,15). L'audio riprodotto dal dispositivo Bluetooth collegato viene ora ascoltato dagli altoparlanti. Utilizzo del funzionamento USB Inserire l'USB per riprodurre automaticamente la musica. Selezionare e premere ripetutamente il tasto MODE sul telecomando fino alla modalità USB (Rem.24) o premere ripetutamente il tasto Mode sulla soundbar per accedere alla modalità USB. Per riprodurre/mettere in pausa la traccia o per saltare in avanti/indietro a una traccia selezionata, utilizzare il telecomando (Rem.17,14,15). L'audio riprodotto dal dispositivo USB collegato viene ora ascoltato dai diffusori. 19Risoluzione dei problemi Risoluzione dei problemi Se la soundbar non funziona correttamente come desiderato, verificare quanto segue. Malfunzionamento Possibili cause/misure Nessuna alimentazione/funzione Controllare se l'alimentazione è accesa

spenta alla parete. Controllare se l'adattatore di alimentazione è collegato correttamente alla presa di corrente o meno. Nessun suono Controllare se i cavi sono installati correttamente . In caso contrario, provare a collegare il televisore con un cavo alternativo, se possibile. Controllare che l'unità non sia in standby e sia

modalità. Nessun suono dalla connessione bluetooth Scollegare la soundbar dal dispositivo

ricollegarla. Disturbo della funzione Spegnere e scollegare l'unità. Lasciare agire per 2 minuti e riaccendere. Se una particolare modalità causa problemi, provare un collegamento alternativo

televisore, ad esempio ottico o Bluetooth. Il telecomando non funziona [correttamente] Controllare se la batteria è scarica o meno. Se necessario, sostituirla con una nuova

Verificare la presenza di ostacoli sulla parte anteriore del sensore remoto. 20Specifiche tecniche Alimentazione (Soundbar) 24 V CC / 2,0 A Alimentazione (subwoofer) DC 18V /

Alimentazione ( diffusore surround) DC 5V /

Alimentazione ( diffusore surround) Batteria integrata da 3,7 V DC / 3600 mA Surround Batteria integrata Durata di riproduzione 4 ore (al massimo volume) Consumo di energia 100W Dimensioni e numero di altoparlanti (Soundbar) 2,25'' Altoparlante a gamma completa x

+Mid-Tweeter da 2,25'' x 4 Dimensioni dei diffusori (subwoofer) 5,25 pollici x

Dimensioni e numero di altoparlanti

altoparlante surround) Altoparlanti full -range da 2,25'' x 2 Ambiente di lavoro (temperatura)

10~ + 55C Umidità relativa 5% ~ 90% Risposta in frequenza 70Hz - 15KHz Versione Bluetooth

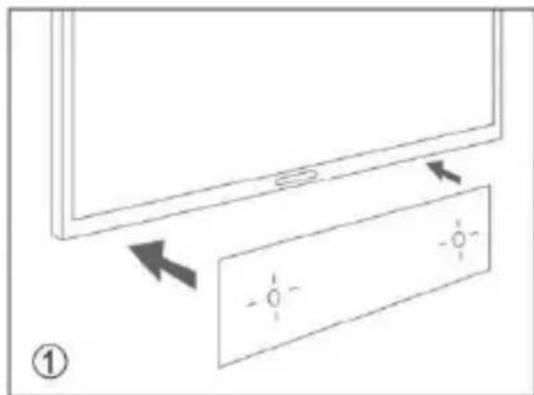

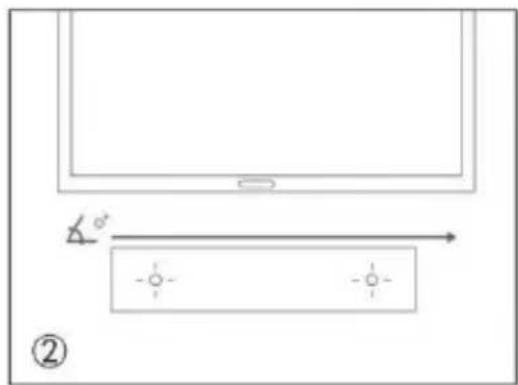

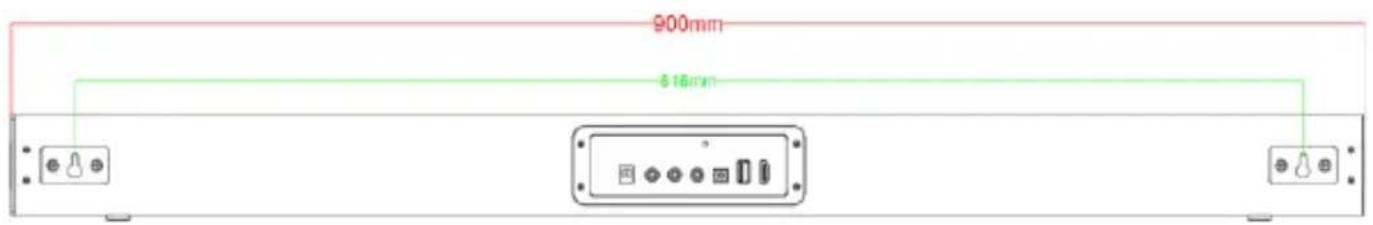

UHF 676MHz ≥ 10M Dimensioni (LxPxH) 90 x 9,83 x 6,56 cm (Soundbar) Dimensioni (LxPxH) 3 1 x 28 x 17 cm (Subwoofer) Dimensioni (LxPxH) 9,83 x 6,56 x 16,8 cm (Surround) 21Guida all'installazione del montaggio a parete Posizionare la guida di carta sulla parete dove si desidera appendere la soundbar. Verificare con un misuratore di livello che l'angolo di inclinazione della soundbar sia di zero gradi. Individuare i fori delle viti sulla guida cartacea e segnare un punto con una matita. Eseguire i fori con la punta corrispondente in base al tipo di parete. Si consiglia di non lasciare più di 5 mm tra la testa della vite e la parete. per ridurre al minimo l'angolo di inclinazione della soundbar. Per una migliore esperienza sonora, è consigliabile posizionare la soundbar alla stessa altezza dell'orecchio.

Appendere la soundbarGuida all'installazione del montaggio a parete Utilizzare una matita per fissare un punto Utilizzare una livella per verificare se i due fori sono inclinati e praticare i fori in base alla distanza effettiva dei fori dell'adattatore per montaggio a parete. Dopo aver praticato il foro, serrare l'adattatore per il montaggio a parete con le viti in dotazione. Allineare il foro di aggancio del diffusore con la vite sporgente dell'adattatore per il montaggio a parete e appenderlo.

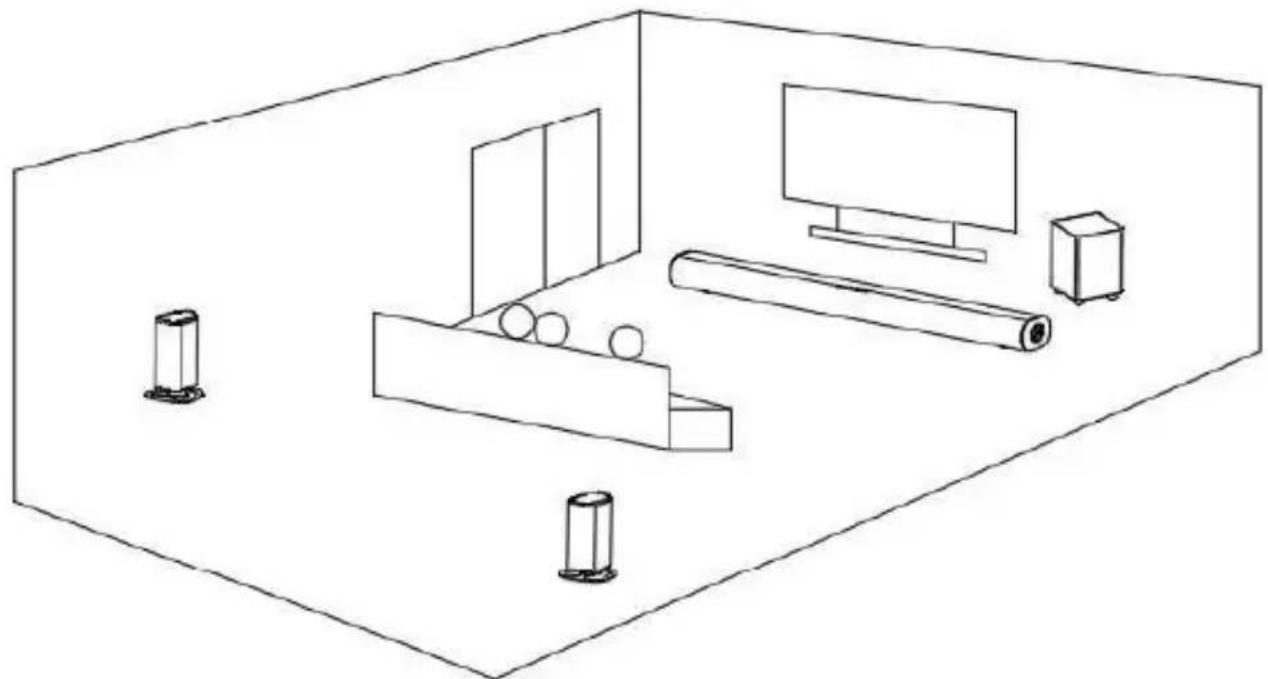

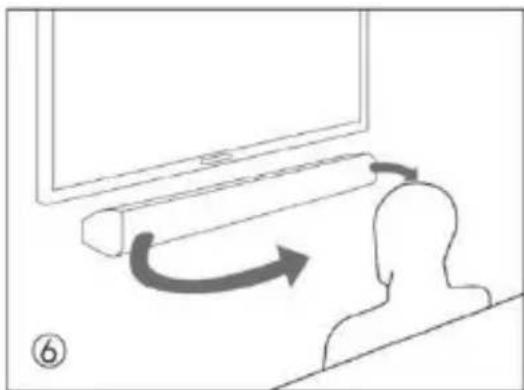

Fase 4: installazione del diffusore 000000surround Fase 3: Fissare l'adattatore per il MMMMmontaggio a parete Fase 2: PunzonaturaPasso 1: fissare un punto Appendere il diffusore surroundGuida rapida all'installazione del sistema Quando tutti i kit sono collegati all'alimentazione, il subwoofer deve essere posizionato al centro sotto la soundbar, oppure a ridosso dei lati destro e sinistro della soundbar, ma non troppo lontano da essa. Diffusore surround staccato dalla Soundbar principale per essere un diffusore in piedi. Ogni diffusore surround wireless è posizionato in piano sui lati destro e sinistro del divano e i suoi diffusori sono rivolti verso l'orecchio destro e sinistro delle persone sedute sul divano. Per ottenere un suono migliore, la distanza tra il diffusore surround destro e sinistro e la soundbar non può essere superiore a 10 metri, ma è preferibile che non superi i 7 metri. La soundbar può essere appesa alla parete mediante una vite.
