MANUAL DE USUARIO Everest Majority

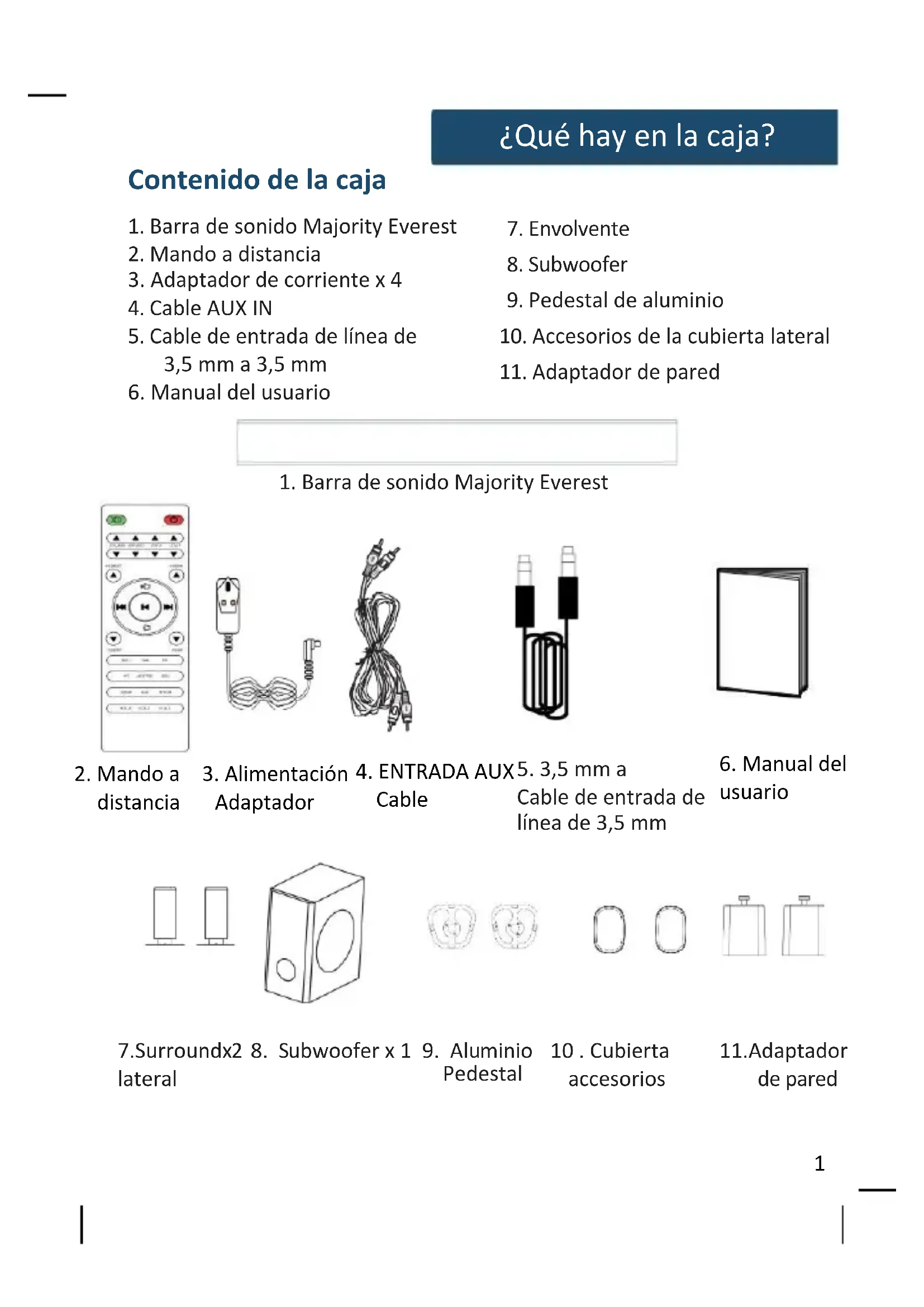

25¿Qué hay en la caja? Contenido de la caja

1. Barra de sonido Majority Everest

2. Mando a distancia

3. Adaptador de corriente x 4

5. Cable de entrada de línea de

6. Manual del usuario

Cable de entrada de línea de 3,5 mm Pedestal

10. Accesorios de la cubierta lateral

1. Barra de sonido Majority EverestControles y funciones

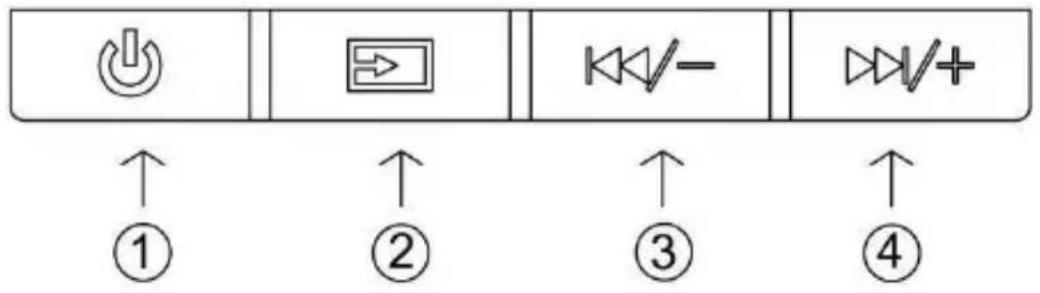

Vista lateral/Botones de control

1. Encendido/Apagado

4. Volumen+/Siguiente

5. Entrada de alimentación CC

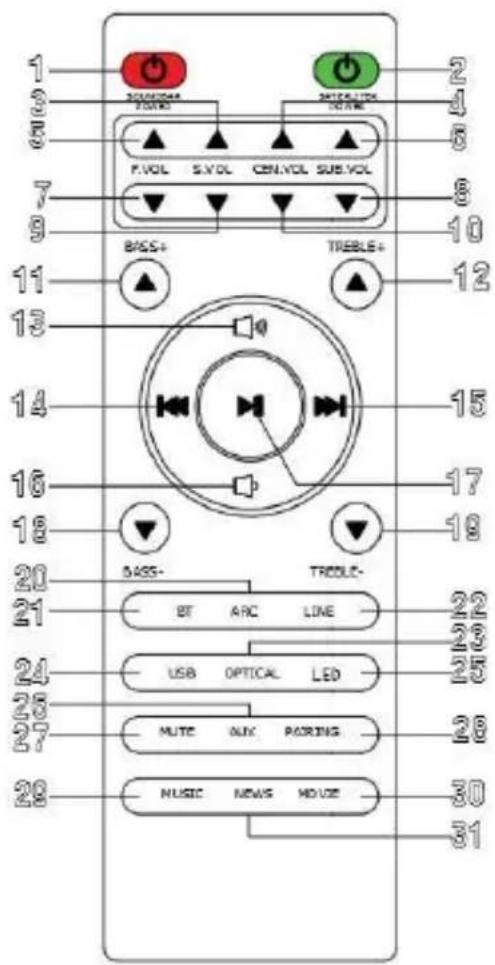

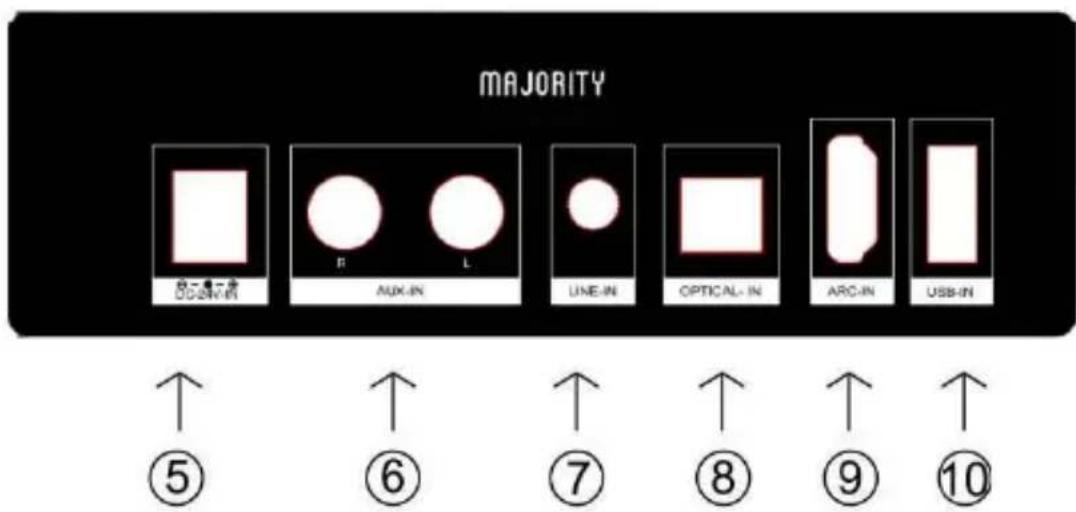

Vista posteriorControles y funciones Mando a distancia 3Controles y funciones Mando a distancia

1. Encendido y apagado de la barra de sonido

Pulsa brevemente el botón para encender/apagar

2. Saterliter Encendido/Apagado

Pulse brevemente el botón para encenderPulsa prolongadamente el botón para encender

3. S.VOL (Volumen + para Wireless Surround)

Púlsalo para subir el volumen del sonido envolvente inalámbrico

4. CEN.VOL (Volumen + para tono central)

Pulse para subir el volumen del tono central

5. F.VOL (Volumen + para Front Tone)

Pulse para subir el volumen del tono delantero

6. SUB.VOL (Volumen + para Subwoofer)

Pulse para subir el volumen del subwoofer

7. F.VOL (Volumen - para Front Tone)

Pulse para bajar el volumen del tono delantero

8. SUB.VOL (Volumen - para Subwoofer) Pulse

para bajar el volumen del subwoofer

9. S.VOL (Volumen - para Wireless Surround)

Púlsalo para bajar el volumen del sonido envolvente inalámbrico

10. CEN.VOL (Volumen - para tono central)

Pulse para bajar el volumen del tono central 4Controles y funciones Mando a distancia

11. Aumento de graves

Pulse para aumentar los graves

Aumento de agudos Pulse para aumentar los agudos

Master.VOL (Volumen maestro+ para todo el kit) Pulse aquí para subir el volumen de todo el kit

Paso adelante (Siguiente) Utilízalo en modo AUX In, Line In o Bluetooth para avanzar una pista

Master.VOL (Volumen maestro para todo el kit) Pulse aquí para bajar el volumen de todo el kit

Reproducir / Pausa Pulse para reproducir y pausar

Disminución de graves Pulse para disminuir los graves

19. Disminución de agudos

Pulse para reducir los agudos

Pulse el botón para acceder al modo HDMI (ARC)

Modo Bluetooth Pulsa el botón para acceder al modo Bluetooth 5Controles y funciones Mando a distancia

22. Modo de entrada de línea

Pulse el botón para acceder al modo de entrada de línea

Modo óptico Pulse el botón para acceder al modo óptico

Modo USB Pulse el botón para acceder al modo USB

Modo LED Pulse el botón para acceder a la pantalla de apagado

Modo AUX In Pulse el botón para acceder al modo AUX In

Modo silencio Pulsa el botón para entrar en modo silencio

28. Modo de emparejamiento

Pulse el botón para entrar en emparejamiento bluetooth

Modo Música Pulsa el botón para acceder al modo música

Pulsa el botón para acceder al modo de vídeo

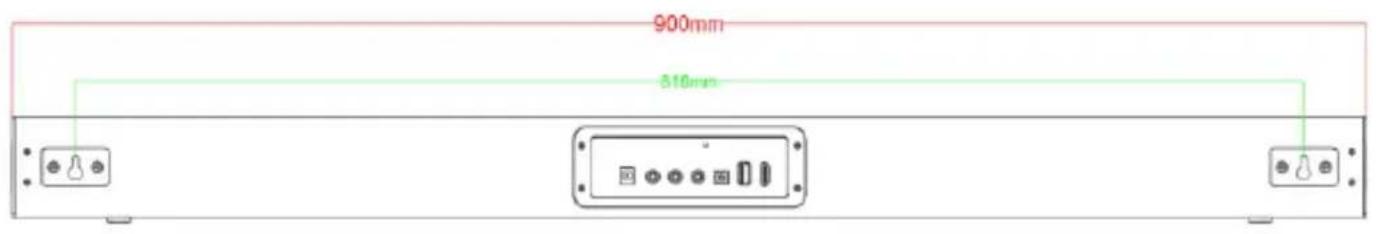

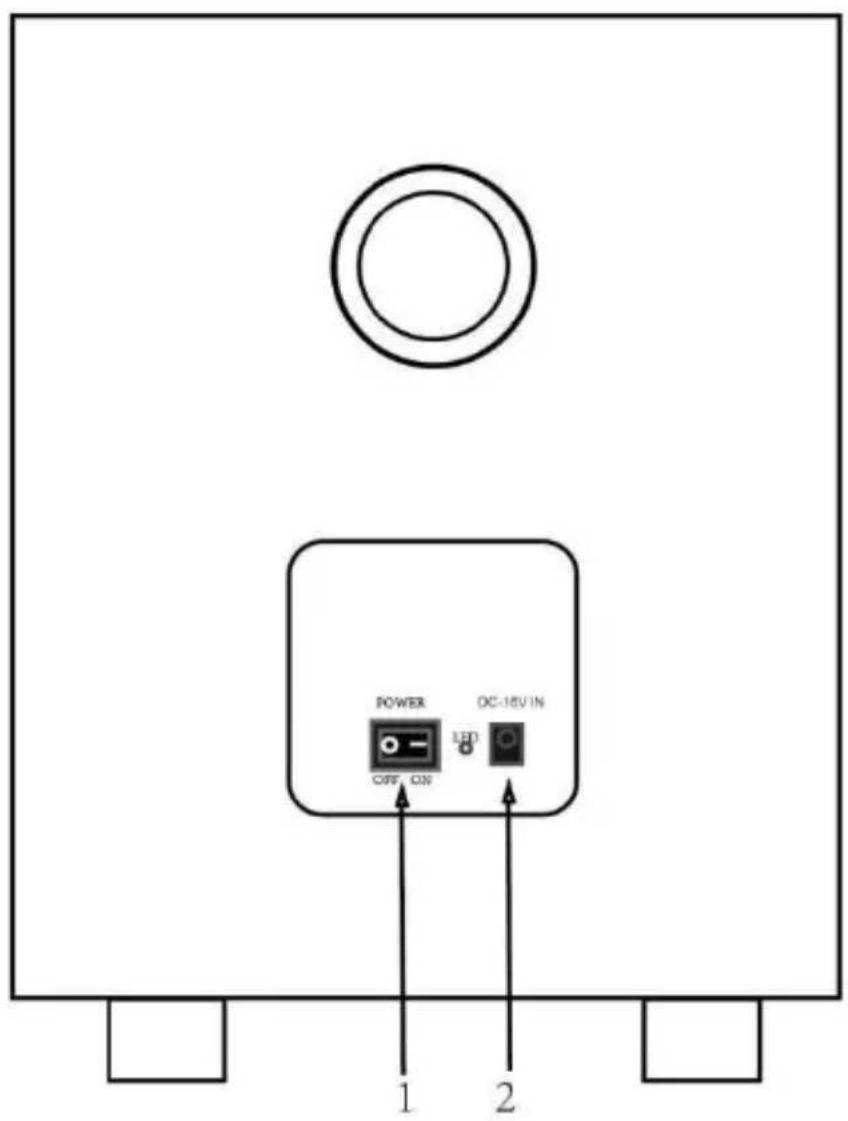

Pulse el botón para acceder al modo de noticias 6Controles y funciones Uso del mando a distancia El sensor del mando a distancia situado en la parte frontal de la barra de sonido es sensible a las órdenes del mando a distancia hasta un máximo de 8 metros de distancia y dentro de un arco máximo de 30 grados. Tenga en cuenta que la distancia de funcionamiento puede variar en función de la luminosidad de la habitación. Atenuación automática de la pantalla: si no se pulsa ningún botón durante 20 segundos, la pantalla se atenúa hasta apagarse. Dimensiones del soporte de pared para barra de sonido 7Controles y funciones Subwoofer Subwoofer inalámbrico de 5,25 pulgadas

1. Interruptor de alimentación

2. Entrada del adaptador de CC

8Controles y funciones Altavoz envolvente inalámbrico Altavoz envolvente inalámbrico de 2 piezas Altavoz surround desmontable de la barra de sonido principal para convertirlo en un altavoz de pie, alimentado por una batería integrada de 3,7 V CC / 3600 mA. El altavoz envolvente se carga directamente con la barra de sonido principal, pero también se puede cargar con una fuente de alimentación de 5 V CC después de desmontarlo. La batería tiene una función de protección contra sobrecarga. Cuando conecte los altavoces surround a la barra de sonido principal, preste atención a distinguir el altavoz surround izquierdo del derecho. Asegúrese de que el altavoz de sonido envolvente izquierdo está conectado al lado izquierdo de la barra de sonido principal y el altavoz de sonido envolvente derecho está conectado al lado derecho de la barra de sonido principal.Controles y funciones Altavoz envolvente inalámbrico

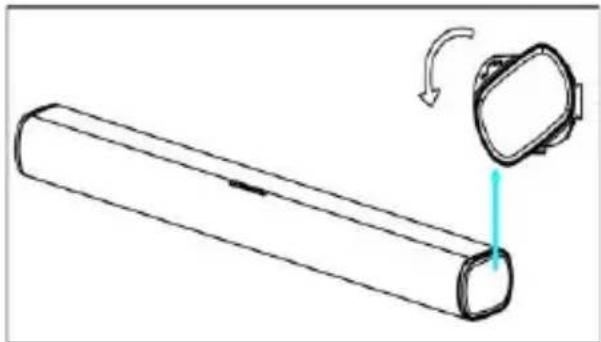

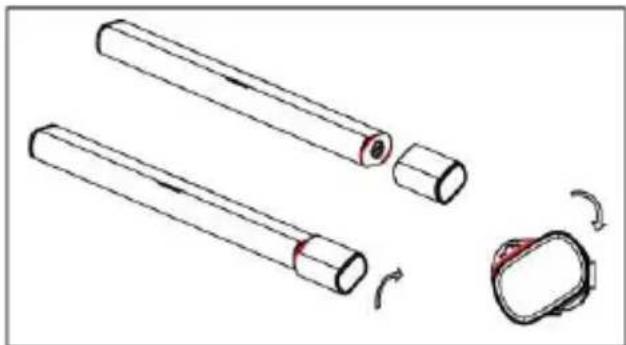

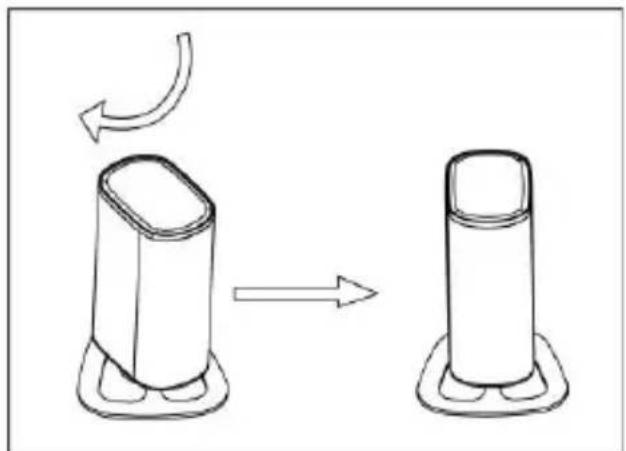

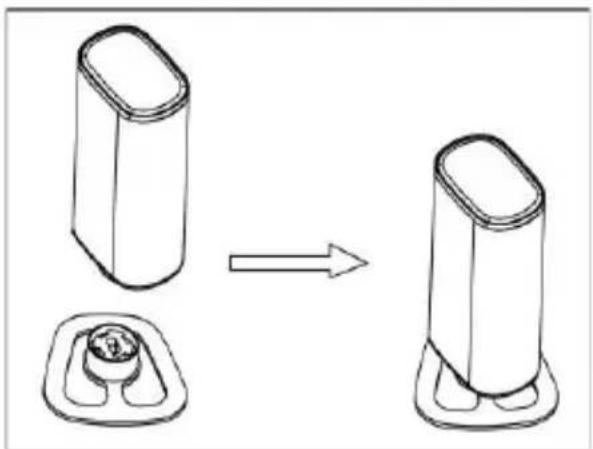

Retire la cubierta izquierda y derecha girando en la dirección de la flecha. Instale los altavoces de sonido envolvente izquierdo y derecho : Ajuste el ángulo entre la inclinación del sonido envolvente y la veta de la cubierta lateral (roja), gire según la flecha y, a continuación, instale el altavoz. Instale la base metálica del altavoz de sonido envolvente extraído de la barra de sonido principal en el ángulo que se muestra en la imagen. Mantenga la base metálica fija y gire el altavoz de sonido envolvente en el sentido de las agujas del reloj (como se muestra en la figura) para instalar el altavoz de sonido envolventeAyuda Ayuda Gracias por adquirir la barra de sonido Majority Everest. Siga las instrucciones del manual de usuario para configurar su nueva adquisición y empezar a disfrutar de sus funciones. Para más asistencia técnica y registro de la garantía, visite nuestro sitio web www.majority.co.uk.

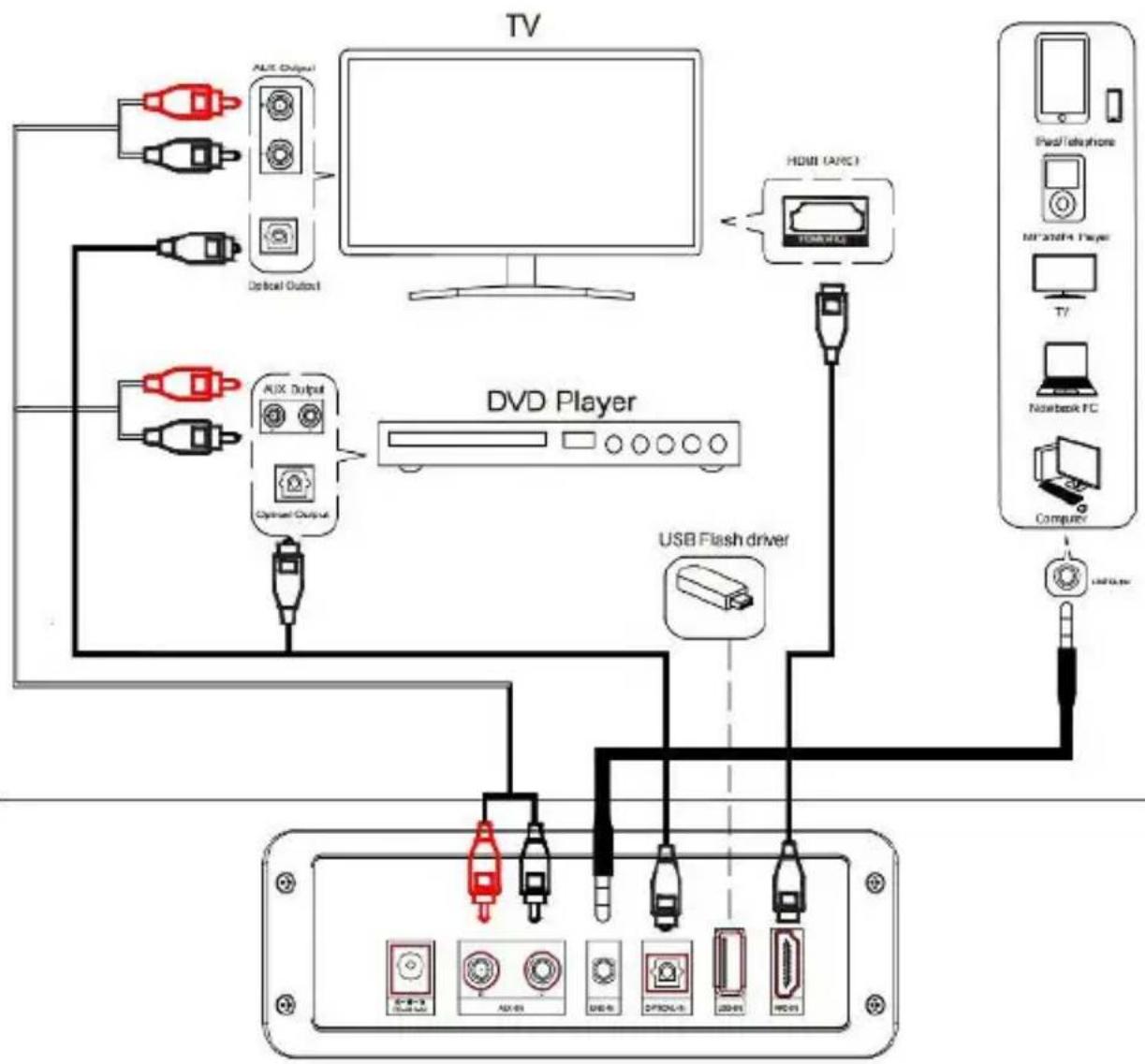

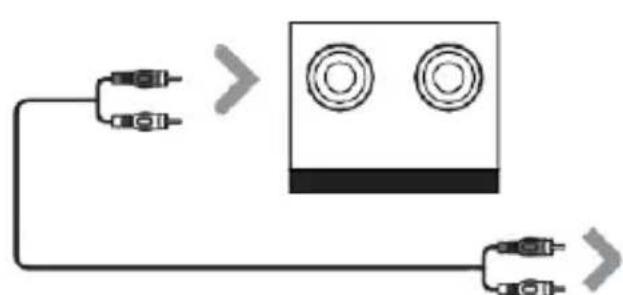

Conexión a la barra de sonido Everest Conexión a la barra de sonido EverestAUX Guía de instrucciones Uso del cable AUX IN Utiliza el cable de audio estéreo AUX (incluido) para conectar la toma de salida de audio estéreo AUX (I/D) del televisor. Conecte el cable de salida de audio de la barra de sonido a través de las tomas de entrada 'AUX' de la unidad. Pulse el botón POWER de la barra de sonido o el botón POWER directamente en el mando a distancia (Rem.1) para encender la unidad. A continuación, pulse MODE en el mando a distancia (Rem.26) o pulse el botón Mode en la unidad para desplazarse a la función AUX IN. Encienda la televisión Solución de problemas: Si no recibe imagen o encuentra interferencias, asegúrese de que el cable AUX está conectado al puerto AUX de salida de su televisor. Así se asegurará de que el sonido se exporta correctamente. Si su televisor no dispone de puerto AUX de "salida", utilice un método de conexión alternativo. Cable de audio estéreo AUXVista trasera de la unidad 13P T I

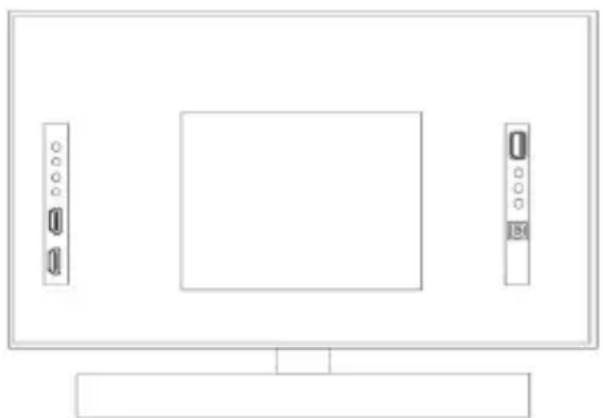

Guía de instrucciones Uso de la entrada HDMI ARC Necesitará: Una fuente de audio con una salida de audio ARC y un cable de audio ARC (no incluido). Conecte el cable de audio ARC a la salida ARC de la fuente de audio y a la entrada ARC de la barra de sonido. Pulse el botón POWER de la barra de sonido o el botón POWER directamente en el mando a distancia (Rem.1) para encender la unidad. Pulse prolongadamente (2-3 segundos)el botón MODE del mando a distancia (Rem.20) para cambiar al modo ARC o seleccione repetidamente el botón Mode de la unidad principal para seleccionar el modo ARC. Utilizando los controles nativos del dispositivo conectado, asegúrese de que los ajustes de audio están en ARC o Audio HDMI y están activados. El audio de la fuente de audio conectada se reproducirá ahora a través de los altavoces. Cable ARCVista trasera de la unidad 14P T

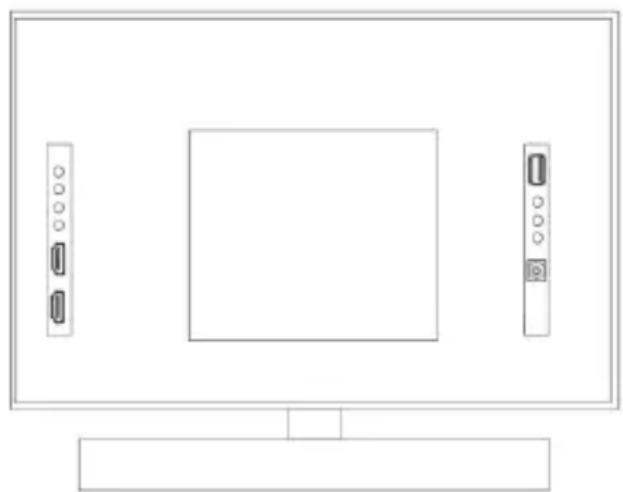

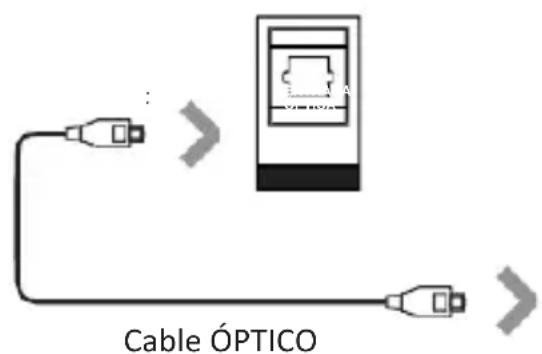

C A Guía de instrucciones Uso de la entrada óptica Necesitarás: Una fuente de audio con una salida de audio óptica y un cable de audio óptico digital (no incluido). Conecte el cable de audio digital óptico a la salida óptica de la fuente de audio y a la entrada óptica de la barra de sonido. Pulse el botón POWER de la barra de sonido o el botón POWER directamente en el mando a distancia (Rem.1) para encender la unidad. Pulse el botón MODE del mando a distancia (Rem.23)para cambiar al modo Óptico o seleccione repetidamente el botón Mode de la unidad principal para seleccionar el modo Óptico. Utilizando los controles nativos de tu dispositivo conectado, asegúrate de que los ajustes de audio están configurados en PCM o Audio óptico y están activados. El audio de la fuente de audio conectada se reproducirá ahora a través de los altavoces. Cable ÓPTICOVista trasera de la unidad ENTRADA ÓPTICAUso de la conexión MP3 Link (entrada de línea) Conecte un extremo del cable de entrada de línea de 3,5 mm a 3,5 mm (incluido) al puerto de entrada de línea de la unidad. Antes de utilizarlo, desconecte todos los cables conectados a las entradas RCA estéreo. Conecta el otro extremo del cable a la salida de audio/auriculares de un reproductor MP3 u otra fuente de audio. Pulse el botón de encendido de la barra de sonido o el botón POWER directamente en el mando a distancia (Rem.1)para encender la unidad. Pulse el botón Mode repetidamente en la barra de sonido o pulse el botón MODE en el mando a distancia (Rem.22) repetidamente para entrar en el modo LINE in. El audio reproducido a través del dispositivo conectado se escuchará ahora a través de los altavoces. Cable de entrada de línea de 3,5 mm a 3,5 mm Dispositivo de audio

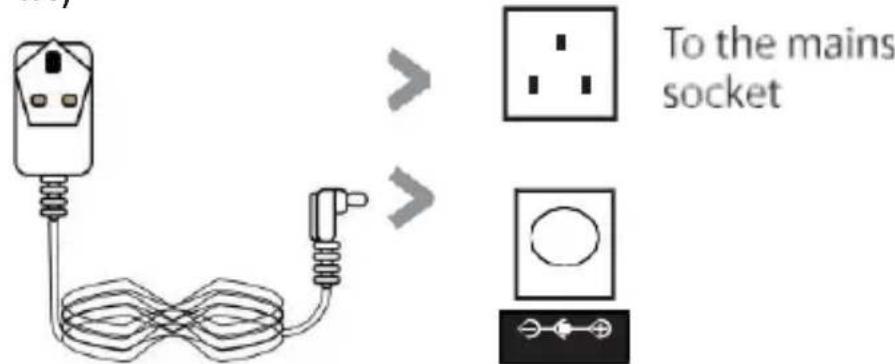

Guía de instruccionesGuía de instrucciones Conexión a la red eléctrica Asegúrese de que la tensión de alimentación está en el rango de 100V~240V. Esta unidad está diseñada para utilizar adaptador. Conectar la unidad a cualquier otra fuente de alimentación puede provocar daños en la unidad. Desenrolle el cable de red en toda su longitud. Conecta el enchufe a una toma de corriente. Asegúrese de que la clavija de red esté completamente insertada en la toma de corriente. Conecte el adaptador a la unidad a través de la toma de entrada de CC. (DC-24V-IN) Cable de alimentación DC-InAsegúrese de que todas las conexiones de audio de la unidad están conectadas antes de conectarla a la toma de corriente.Desenchufe el cable de alimentación de la toma de corriente cuando vaya a utilizar la unidad durante un periodo de tiempo prolongado. DC 24V IN

Guía de instruccionesGuía de instrucciones Uso de la función Bluetooth Emparejar un dispositivo Bluetooth por primera vez Pulse el botón POWER de la unidad o el botón POWER del mando a distancia (Rem.1) para encender la unidad. Seleccione y pulse el botón MODE repetidamente en el mando a distancia hasta que esté en modo Bluetooth (Rem.21) o pulse el botón Mode repetidamente en la barra de sonido para entrar en modo Bluetooth. Utilizando los controles nativos de tu dispositivo Bluetooth, selecciona el "Majority Everest" en los ajustes de Bluetooth para emparejarlo. Consulta el manual de usuario de tu dispositivo específico para obtener instrucciones sobre el emparejamiento y la conexión de dispositivos Bluetooth. Cuando el emparejamiento y la conexión se hayan realizado correctamente, la unidad emitirá un pitido. Tras el emparejamiento inicial, la unidad permanecerá emparejada a menos que el usuario la desempareje manualmente. Si el dispositivo se desacopla o no puede conectarse, repite los pasos anteriores. 18Guía de instrucciones Reproducción inalámbrica de audio Sigue las instrucciones para emparejar un dispositivo Bluetooth. Utiliza los controles nativos del dispositivo Bluetooth conectado para seleccionar una pista. Para reproducir/pausar la pista o avanzar/retroceder a una pista seleccionada, utilice el mando a distancia (Rem.17,14,15). El audio reproducido a través del dispositivo Bluetooth conectado se escuchará ahora a través de los altavoces. Uso de la operación USB Inserta un USB para reproducir música automáticamente. Seleccione y pulse el botón MODE repetidamente en el mando a distancia hasta que esté en modo USB (Rem.24) o pulse el botón Mode repetidamente en la barra de sonido para entrar en modo USB. Para reproducir/pausar la pista o avanzar/retroceder a una pista seleccionada, utilice el mando a distancia (Rem.17,14,15). El audio reproducido a través del dispositivo USB conectado se escuchará ahora a través de los altavoces. 19Solución de problemas Solución de problemas Si la barra de sonido no funciona correctamente como desea, compruebe lo siguiente. Avería Posibles causas/medidas Sin alimentación / función Compruebe si la alimentación está conectada

desconectada en la pared. Compruebe si el adaptador de corriente está correctamente conectado a la toma de corriente

Sin sonido Compruebe si los cables están bien instalados. Si lo están, pruebe con un cable alternativo para conectar el televisor, si es posible. Compruebe que la unidad está fuera del modo de espera y en modo.

hay sonido de la conexión bluetooth Olvida la barra de sonido de tu dispositivo

vuelve a conectarla. Alteración de las funciones Apaga y desenchufa el aparato. Déjalo durante 2 minutos y vuelve a encenderlo. Si un modo en particular está causando problemas, por favor, intente una conexión alternativa

su televisor como Óptica o Bluetooth. El mando a distancia no funciona [correctamente] Compruebe si la pila se ha agotado o no. Sustitúyala por una nueva si es necesario. Compruebe si hay algún obstáculo en la parte frontal del sensor remoto. 20Especificacion Fuente de alimentación (Soundbar) CC 24V / 2,0A Fuente de alimentación (Subwoofer) DC 18V / 2A Fuente de alimentación (altavoz surround) DC 5V / 2A Fuente de alimentación (altavoz surround) DC 3.7V / 3600mA Batería incorporada Batería integrada Tiempo de reproducción 4 horas (a volumen máximo) Consumo de energía 100W Tamaño y número de altavoces (Soundbar) Altavoz de 2,25'' Full Ranges x 2 + Mid-Tweeter de 2,25'' x 4 Tamaño del altavoz (subwoofer) 5,25 pulgadas x 1 Tamaño y número de altavoces (altavoz surround) Altavoz de 2,25'' Full Ranges x 2 Entorno de trabajo (temperatura) -10~ + 55C Humedad relativa 5% ~ 90% Respuesta en frecuencia 70 Hz - 15 kHz Versión Bluetooth V 5.0 Distancia Bluetooth ≥10M Conexión subwoofer con Soundbar de UHF 865MHz ≥ 10M Conexión Surround izquierda con Soundbar por UHF 756MHz ≥ 10M Conexión surround derecha con Soundbar de UHF 676MHz ≥ 10M Dimensiones (LxPxH) 90 x 9,83 x 6,56 cm (barra de sonido) Dimensiones (LxPxH) 3 1 x 28 x 17 cm (Subwoofer) Dimensiones (LxPxH) 9,83 x 6,56 x 16,8 cm (envolvente) 21Guía de instalación del soporte mural Coloque la guía de papel en la pared donde desee colgar la barra de sonido. Verifique con un medidor de nivel que el ángulo de inclinación de la barra de sonido es de cero grados. Localice los orificios de los tornillos en la guía de papel y marque un punto con un lápiz. Realice los orificios con la broca correspondiente según el tipo de pared. Se recomienda no dejar más de 5 mm entre la cabeza del tornillo y la pared. para minimizar el ángulo de inclinación de la barra de sonido. Para una mejor experiencia de sonido, es aconsejable colocar la barra de sonido a la misma altura del oído.

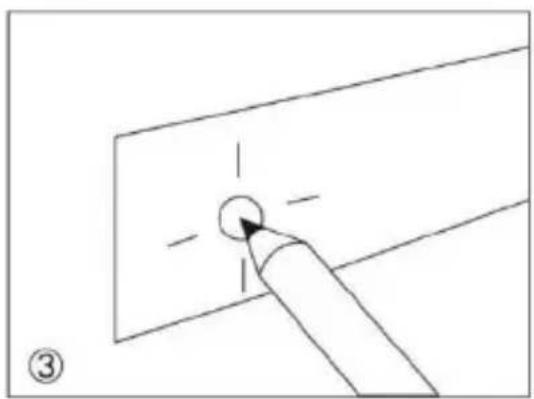

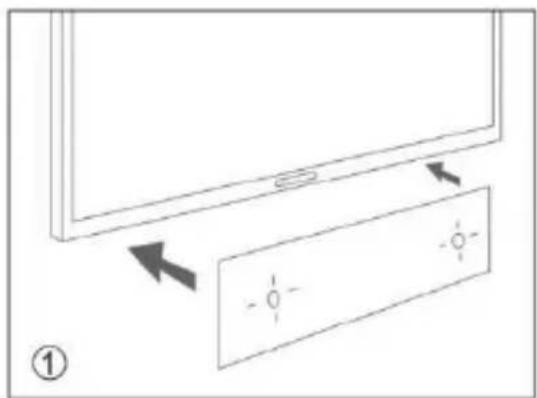

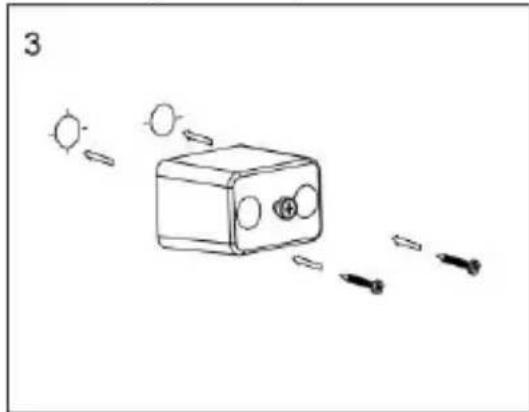

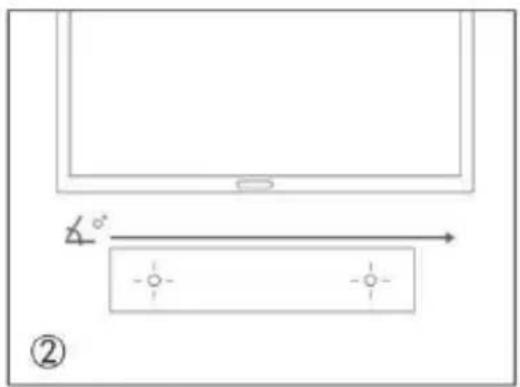

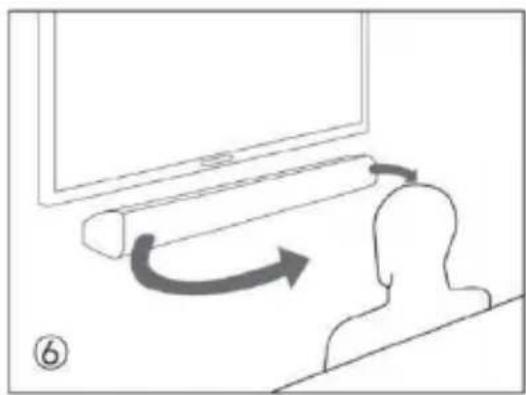

Colgar la barra de sonidoCuelga el altavoz surround Utilizar un lápiz para fijar un punto Utilice un nivel para comprobar si los dos orificios están inclinados y taladre los orificios en función de la distancia real entre los orificios del adaptador de montaje en pared. Después de taladrar el orificio, apriete el adaptador de montaje en pared con los tornillos suministrados Alinee el orificio del gancho del altavoz con el tornillo que sobresale del adaptador de montaje en pared y cuelgue
