Caratteristiche tecniche	Altoparlante coassiale da 6x9 pollici, potenza massima di 400 Watt, potenza RMS di 100 Watt, impedenza di 4 Ohm, risposta in frequenza da 45 Hz a 20 kHz, sensibilità di 92 dB.
Utilizzo	Ideale per l'installazione in veicoli, migliora la qualità audio con bassi profondi e acuti chiari.
Manutenzione e riparazione	Pulire regolarmente le griglie e le membrane con un panno morbido, evitare l'esposizione a umidità eccessiva.
Sicurezza	Non superare la potenza massima raccomandata per evitare di danneggiare l'altoparlante, utilizzare cavi appropriati per l'installazione.
Informazioni generali	Marchio rinomato nel campo dell'audio, garanzia limitata, compatibilità con la maggior parte delle autoradio.

Domande frequenti - Punch P1692S Rockford Fosgate

Come si installa l'altoparlante Rockford Fosgate Punch P1692S?

Per installare l'altoparlante, iniziate rimuovendo l'altoparlante esistente. Collegate i fili del P1692S ai fili dei cavi audio del vostro veicolo. Fissate l'altoparlante nel vano previsto utilizzando le viti fornite.

Quali sono le dimensioni del Rockford Fosgate Punch P1692S?

Le dimensioni dell'altoparlante sono 43,2 cm x 17,8 cm (16,9 pollici x 7 pollici).

Qual è la potenza massima del Rockford Fosgate Punch P1692S?

La potenza massima è di 300 watt, mentre la potenza nominale è di 100 watt RMS.

L'altoparlante è impermeabile?

Il Rockford Fosgate Punch P1692S non è specificamente progettato per essere impermeabile. Si consiglia di utilizzarlo in ambienti asciutti per evitare danni.

Come si regola la qualità del suono del P1692S?

Per regolare la qualità del suono, utilizzate l'equalizzatore della vostra autoradio o un amplificatore compatibile. Potete regolare i livelli di bassi, medi e acuti secondo le vostre preferenze.

Quali tipi di veicoli sono compatibili con il P1692S?

Il P1692S è compatibile con molti veicoli, ma verificate le dimensioni del vano altoparlante per assicurare un corretto adattamento.

Cosa fare se l'altoparlante non funziona?

Verificate innanzitutto le connessioni elettriche per assicurarvi che siano ben fissate. Testate l'altoparlante con un'altra autoradio per confermare se funziona correttamente.

C'è una garanzia per il Rockford Fosgate Punch P1692S?

Sì, il Rockford Fosgate Punch P1692S è spesso accompagnato da una garanzia limitata. Consultate il manuale per maggiori dettagli sulla durata e le condizioni della garanzia.

MANUALE UTENTE Punch P1692S Rockford Fosgate

Installazione e funzionamento

Punch Series

Component Systems

Dear Customer,

Congratulazioni per aver acquistato la migliormarca di altoparlanti per auto a livello mondiale. Alla Rockford Fosgate, siamo fanatici per quanti riguarda la miglior produzione musica e siamo compiacuti che abbiate scelto il nostro prodotto. Dopo anni di competenza ingegneristica, maestria manuale e procedure di prova critica,abbiamo creato una larga gamma di prodotti che riproducono la musica con la limpidezza e la pienezza che vi meritate.

Per ottenere le massime prestazioni vi consiglio di far installare il vostro nuovo prodotto Rockford Fosgate da un rivenditore autorizzato, in quanto noni forniamo un addestramento specializzato ai nostri tecnici attraverso il Rockford Fosgate Technical Training Institute (RTTI).Vi preghiamo di leggere con cura i termini della garanzia e di serbare sua la ricevuta che l'imballaggio originale per qualsiasi evenienza futura.

Un prodotto superiore ed uninstallazione competente rappresentano soltanto una parte del quadro generale quando si tratta del vostoistema audio. Dovrete assicuravi che il vosto installatore abbia utilizzato accessori da installazione della Connecting Punch, autentici al 100% . La Connecting Punch ha proprio tutto—da cavi e fili RCA per altoparlanti a connettori Power di linea e di batterie. Insistete! Dopento tutto, il vosto nuovo sistema audio si merita solo il meglio.

Per aggiungere poi il tocco finale alla vostra nuova immagine da Rockford Fosgate, dovrete ordinare gli accessori Rockford, che comprendono di tutto—dalle magliette e le giacche ai cappelli e gli occhiali da sole.

Per ottenere un opuscolo Gratis o illustrante i prodotti della Rockford Fosgate nonché gli accessori, visitate il nostro site: www.rockfordfosgate.com

oppure, negli USA, chiamare il numero 1-800-669-9899 o il FAX [phone].

Da tutti gli altri paesi,telefonare al numero +001 480-967-3565 oppure inviare una fax al numero +001 480-967-8132.

OSSERVATE LE REGOLE DEL "SUONO SENZA PERICOLI"

La costante esposizione a livelli di pressione acustica al di sopra dei 100dB possono causare la perdita permanente dell'udito. I sistemi audio ad alta potenza possono produrre livelli di pressione acustica ben superiori ai 130dB. Si consiglia il buon senso e l'osservanza delle regole del "suonoswana pericoli"

Se dopo aver fatto il vostro manuale, aveste ancora delle domande al riguardo del vostro prodotto, vi preghiamo di consulfare il vostro rivenditore Rockford Fosgate. Se necessitate di qualiasi assistenza ulteriore, potrete Telefonari direttamente al numero 1-800-669-9899.Vi chiederemo di fornire il vostro numero di serie, numero di modello, e la data d'acquisto.

Il numero di seri e ubicato sull'esterno della scatola.Vi preghiamo di annotarlo in modo permanente nello spazio fornito di fatto. Queo numero vi servira da verifica nei confronti della vostra garanzia di fabbrica e potrebbe rivelarsi utile nel recupero della vostra unità di fonte se mai venisse rubata.

Numero di serie:

Numero di modello:

INDICE

Introduzione 2

Istruzioni di sicurezza 3

Contenuto del manuale 3

Installazione 4-5

Considerazioni sull'installazione 4

Montaggio 4

Specifiche 6

Informazioni inerenti alla garanzia

limitata 7

PRIMIPASSI

Benvenuti alla Rockford Fosgate! Questo manuale è stato concepito per fornire ragguagli al proprietario, al rivenditore e all'installatore. Per coloro che desiderano informazioni rapide circa l'installazione di questo prodotto, vi preghiiamo di consultrare la sezione Installazione di questo manuale. Altri ragguagli sono disponibiliattraverso I'Indice. Alla Rockford Fosgfate,obbiamo fatto di tutto per assicurarci che tutte le informazioni contene in quello manuale fosso r corrente. Pertanto, dato che siamo sempre alla ricerca di nuovi modi per migliorare i nostri prodotti, tali informazioni sono soggette a modifiche nella preawviso.

ISTRUZIONI DI SICUREZZA

AVERTIMENO

Questo significato con la dicitura "AVVERTIMENTO" intende avvertire l'utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o persino la morte.

ATTENZIONE

Questo symbolo con la dicitura "ATTENZIONE" intende avvertire l'utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o danni all'unità.

ATTENZIONE:

Per evitare lesioni personali e danni all'unità, vi preghiamo di leggere e seguire le istruzioni in quello manuale. Desideriamo che questo sistema audio vi procuri soddisfazione, non un mal di capo.

ATTENZIONE:

Se avesto dei dubbi circa l'installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate.

ATTENZIONE:

Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericolì d'incendio e/o potenziali lesioni personali.

CONTENUTO DEL MANUALE

Il presente manuale describes le quattro (4) parti dell'impiano Fanatic Q: tweeteter,istema, bassi intermedi e altoparlante a 3 vie; quest'ultimo è una combinazione degli altri tre. Ciacuno di questi componenti è acquisabile separamente o insieme ed è collegabileagli altri componenti, in modo da configurare un impianto che risponda alle proprie necessità.

Per otteneri migliorari risultati dal vostro impianto Fanatic Q, seguite tutte le istruzioni per l'installazione e la sicurezza e quale dellesezioni relative ai componenti utilizzati.

Vi preghiamo di visitare il nostro site internet per le più recenti informazioni su tutti i prodotti Rockford.

www.rockfordfosgate.com

CONSIDERAZIONI SULL'INSTALLAZIONE

Segue un elenco degli utensili necessari per eseguire l'installazione:

Volt-ohmmetro

Tubo termorestringente da 1/8 di pollice di diametro

Cacciavite a croce no.2

Pinze spelafili

Chiave per morsetto batteria

Pinze raggrinzafili

Trapano e punte assortite

Pinze tagliafili

ATTENZIONE:

Se aveste dei dubbi circa l'installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate.

ATTENZIONE:

Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericolì d'incendio e/o potenziali lesioni personali.

Prima di iniziare qualsiasi operazione d'installazione, vi consigliamo di seguire queste semplici regole:

1. Assicuratevi di aver letto tutte le istruzioni con cura e di averle capite prima di effettuare qualiasi tentativo d'installazione neiconfronti dell'unità.
2. Per motivi di sicurezza, scollegate il cavo negativo dalla batteria prima di dare l'avvio all'installazione.
3. Per facilitare il montaggio, vi suggeriamo di far scorrere tutti i fili prima di montare la vostra unità nella sua ubicazione.
4. Usate connettori di alta qualità per garantire un'installazione che da affidavitamento e per ridurre al minimo la perdita di segnali o di potenza.
5. State attenti prima di trapanare! Cercate di non trapanare e di non incidere i serbatoi della benzina; le condutture del carburante, dei fremi, delsystema idraulico e a depressione;nonché i fili elettrici quando state lavorando su qualsiasi veicolo.
6. Non fate mai scorrere i fili sotto il veicolo.Avrete la protezione migliorie faccendo scorrere i fili all'interno del veicolo.
7. Evitate di far scorrere i fili sopra o attraverso delle estremita affiliate. Usate guarnizioni di tenuta in gomma o in plastica per proteggere qualiasi filo che passi attraverso del metallo, soprattutto il parafiamma.
8. Collocate gli altoparlanti e i crossover lontano da sorgenti di energia elettrica diverse dall'amplificatore, quali ad esempio cavi di alimentazione, pomp elettroniche di alimentazione, computer per veicoli e altre possibili sorgenti di rumore.
9. Collocate gli altoparlanti e i crossover lontani da aree di temperatura o umidità estrema.

MONTAGGIO

Altoparlanti/Tweeter

1. Decidete dove montare gli altoparanti.Assicuratevi che sua un'area abbastanza grande per poter montare l'altoparlante a livello e abbastanza profonda per poterlo collocare comodamente. Se lo montate all'interno di uno sportello,controllate tutte le funzioni (finestre, serrature, ecc.), una alla volta,per assicurarvi che non ci siano ostruzioni.
2. Al momento di installare gli altoparlanti sulla piattaforma posteriore del veicolo, controllate il funzionamento del portellone o del coperchio del bagagliaio. Verificate che le barre di torsione e altre parti mobili non siano ostacolate dagli altoparlanti.
3. Fate riferimento alla tabella delle specifiche per stabilire il diametro corretto del foro che dovrete praticare per il modello del vosto altoparlante.

Crossover

1. Verificate che sia disponibile un'area piatta larga a sufficientza per collocare i crossover
2. Per conseguire i migliori risultati, collocate i crossover accanto all'amplificatore, per ottenere una finitura estetricamente valida per l'installazione ed essere in grado di potenziare lavoramente l'impianto (senza bisogno di collegare nuovi cavi) in un secondo tempo, passando a un Rockford Fosgate con due amplificatori.

Seguire le istruzioni di esta sezione per installare i tweetero o i sistem

Uno degli effetti più difficili da ottenere in un veicolo è un fronte sonoro adeguato, con una Buona immagine stereo. Nessuna automobile offre un ambiente di ascolto ottimale, casi che risulta molto dificile ottenere una Buona distribuzione del suono. In genere si collocano gli altoparlanti nel punto in cui è più facile insertirli anziché nel punto in cui danno i migliori risultati. Il punto in cui collocherete gli altoparlanti ha un grande effetto sulla qualità del suono del vosto impianto stereo. è quindi essenziale prestare particolare attenzione alla loro collocazione. Di seguito vi offriamo numerousi, importanti suggerimenti.

• Collocate gli altoparlanti in modo che emettano il suono secondo un percorso diretto verso l'area di ascolto.

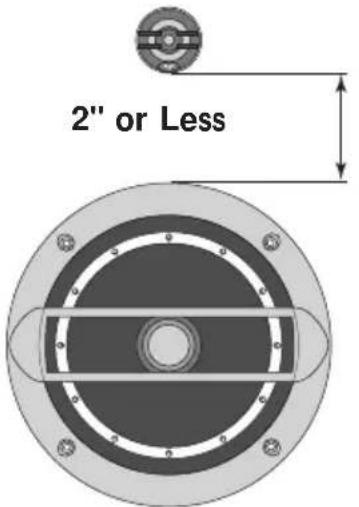

• Per ottener la migliorie integrazione possibile tra il midrange e il tweeter, collocate quest'ultimo a meno di 5 centimetri dal midrange (Figura 1).
• Se non è possibile collocare il tweeter a meno di 5 centimetri dal midrange, collocateo a ad almeno 18 cm daesso. Mettendo il tweeter a una distance dal midrange compresa tra 5 e 18 cm si cui cuscare un'interferenza distruttiva (problemi nella risposta in frequenza) che influisce sulla capacità dell'altoparlante di riproduire la gamma di frequenza intorno alla frequenza di incrocio (crossover) dell'impianto.
• Ogni qualvolta possibile, collocate il tweeteter direttamente sopra o quello il midrange, ottimizzando così l'imagine stereo (sorgente puntiforme) creata dagli altoparlanti (Figura 1).
• Il suono emesso da una sorgente puntiforme offre la migliorere imagine stereo in quanto la separazione dei centri acustici tra il midrange e il tweeter corrisponde, per ciascun canale, alla distanza ottimale. In un ambiente chiuso come quello di un'automobile, l'allineamento dell'altoparlante orizzontale (Figura 2) cui cause differenze notevoli di ampiezza e fase, le quali peggiorano non solo l'imagine stereo maanche la risposta in frequenza, a causa delle differenze di distanza dei canali dal punto di ascolto (path length) tra il midrange e il tweeter. Collocando l'altoparlante in modo da ottenere una differenza di distanza dei canali minima, avrete la certezza di ottenere il miglior fronte sonoro e la migliorere imagine stereo possibili dal vostro impianto audio.

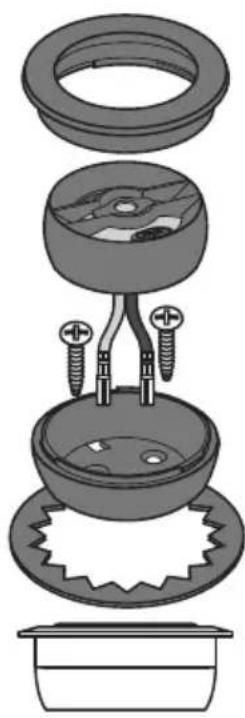

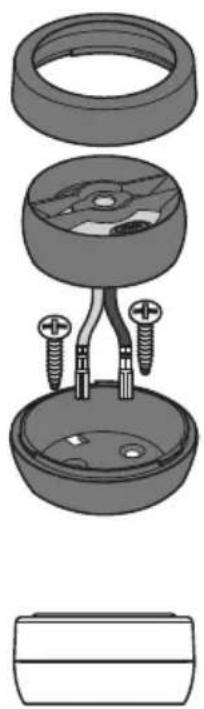

Figure 1

Montaggio a filo

Alloggiamo 10 Superiore
Tweeter
Alloggiamoento Inferiore
Clip

Montaggio a superficie

Alloggiamo Inferiore

Montaggio su supporto

Alloggiamo 100 Superiore

Tweeter

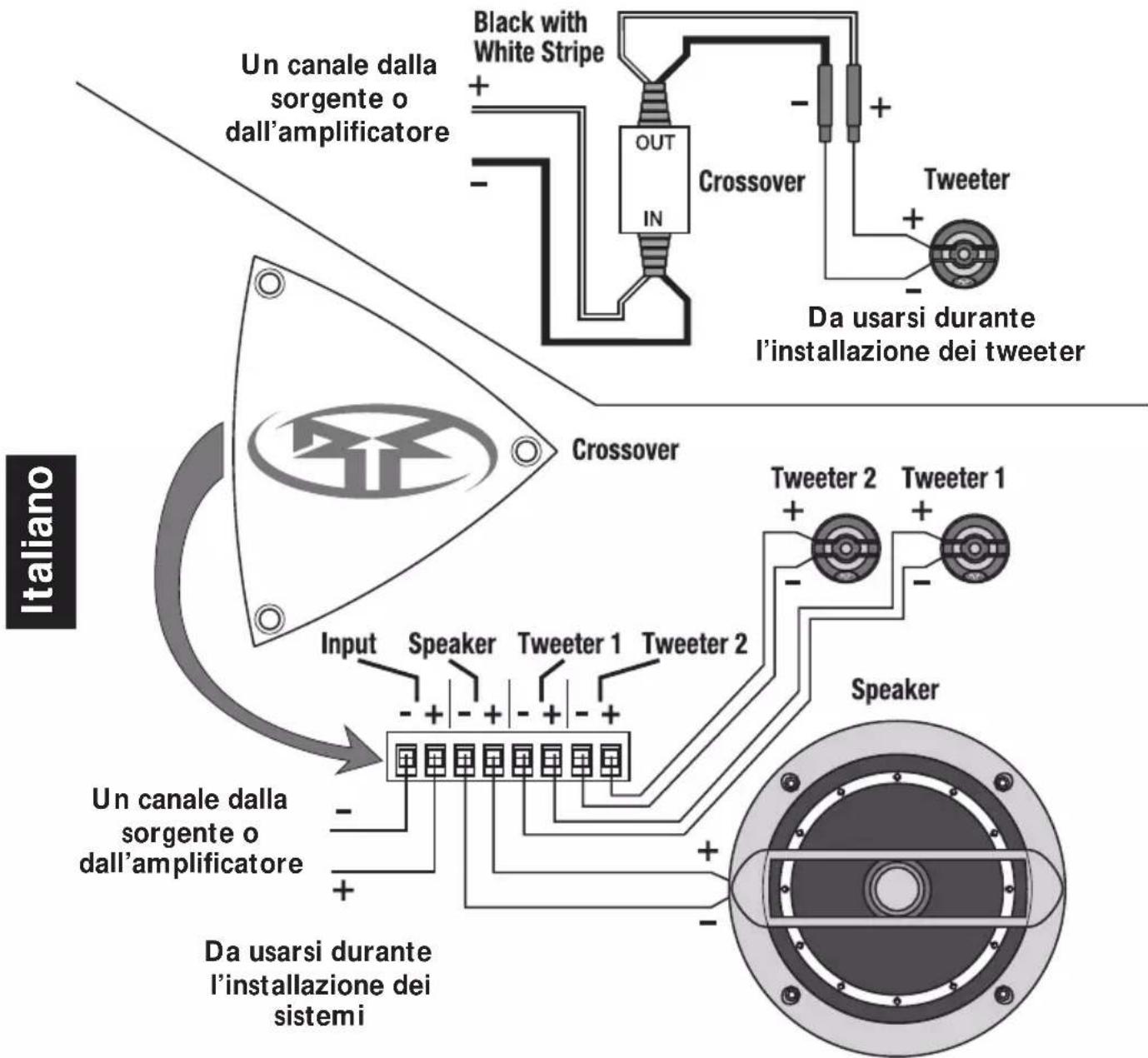

Cagliaggio del tweeter con il crossover

1. Per la corretta connessione, osservate le figure.
2. Fate attenuationa mantenere la giusta polarita dell'altoparlante.

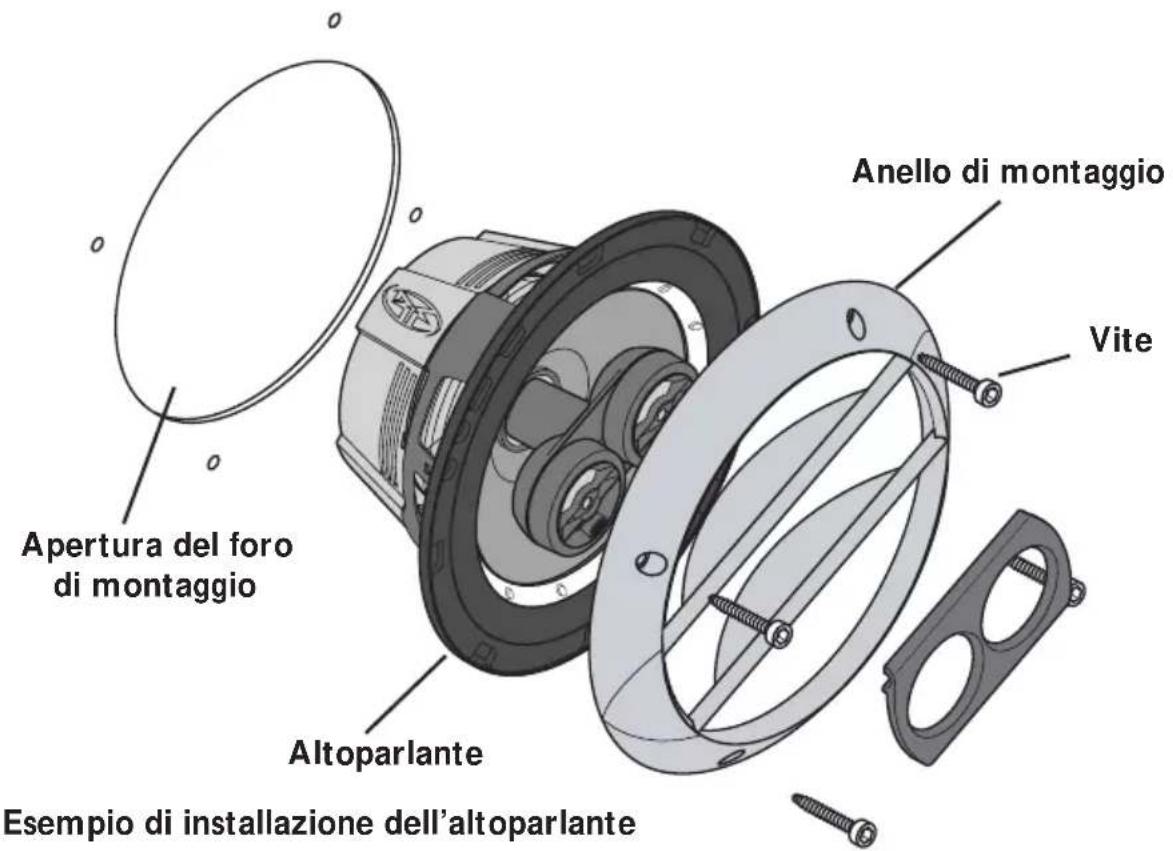

INSTALLAZIONE - ALTOPARLANTI

Seguire le istruzioni di但这a sezione per installare i sistemi, i bassi intermedi o gli altoparlanti 3 vie

1. Praticate un foro di diametro adatto all'altoparlante.

NOTA: per il corretto diametro vedere i dati tecnici.

1. Inserite l'anello di montaggio sull'apposto foro e contrassegnate la posizione dei fori per le viti.
2. Togliete I'anello e praticate i fori per le viti con una punta di trapano da 1/8 di pollice.
3. Inserite il cavo atraverso l'aperture del foro di montaggio.
4. Collegate i cavi rispettando la giusta polarita dell'altoparlante.
5. Collocate l'anello di montaggio sull'altoparlante.
6. Inserite l'altoparlante sul foro e fissatelo con le viti.

Sintomo Diagnosi Rimedio
Nessun suono dagli altoparlanti.	Cavi collegati erroneamente.	Controllate i cavi; riparateli o sostituiteli.
	Uscita nulla dall'amplificatore.	Controllate con l'amplificatore in funzione; riparate o sostituite secondo necessità.
	I cavi dell'altoparlante sono in cortocircuito tra di loro o con il telaio del veicolo.	Controllate i cavi con un volt-ohmmetro; riparate o sostituite secondo necessità.
	Gli altoparlanti sono guasti.	Controllate con l'altoparlante in funzione; riparate o sostituite secondo necessità.
Suono distorto dagli altoparlanti.	Cablaggio errato tra il crossover e gli altoparlanti.	Controllate i cavi; riparateli o sostituiteli.
I tweeter cessano di funzionare lavorante.	Potenza eccessiva dall'amplificatore.	Controllate il guidagno dell'amplificatore; regolatelo se necessario.
	L'equalizzatore (se disponibile) presente un'amplificazione eccessiva nella gamma delle alte frequenze.	Controllate le impostazioni dell'equalizzatore; regolatele se necessario.
	Cavi in cortocircuito con il telaio del veicolo.	Controllate i cavi con un volt-ohmmetro; riparateli o sostituiteli secondo necessità.
Rumore del motore emesso da uno o più altoparlanti.	I cavi dell'altoparlante sono dispiosto vicino a sorgenti di correnti elevate (cavi di alimentazione, computer per veicoli, ecc.). Il crossover è montato vicino a una sorgente di corrente elevata.	Spostate i cavi dell'altoparlante, allontanandoli dalle sorgenti di rumore.
		Spostate i crossover, allontanandoli dalle sorgenti di rumore.

SPECIFICHE

Vi preghiamo di esaminare le specifiche alle pagine 8-10 della sezione inglese

Le specifiche sono soggette a modifiche alla preavviso.

La Rockford Corporation offre una garanzia limitata sui prodotti della Rockford Fosgate alle seguenti condizioni:

Lunghezza della garanzia

Unità di fonte, altoparlanti, elaboratori di segnali e amplificatori PUNCH — 1 anno Amplificatori POWER — 2 anni Amplificatori Type RF — 3 anni

Prodotti rimessi a nuovo alla fabbrica — 90 giorni (è necessaria la ricevuta)

Cio che è coperto alla garanzia

Questa garanzia è solamente applicabile ai prodotti della Rockford Fosgate venduti a clienti da parte di rivenditori autorizzati della Rockford Fosgate negli USA o nei loro possedimenti. Prodotti acquistati da clienti presso un rivenditore autorizzato della Rockford Fosgate in paesi esteri saranno coperti solamente dal distributore di quel paese e non alla Rockford Corporation.

Chi è coperto alla garanzia

Questa garanzia copre solamente l'acquirente originale di un prodotto della Rockford che sua stato acquistato presso un rivenditore autorizzato della Rockford Fosgate negli USA. Per richiedere l'assistenza, l'acquirente deve fornire alla Rockford una copia della sua ricevuta,indicante il nome dell'acquirente, il nome del rivenditore, il prodotto acquistato e la data di acquisto.

I prodotti che risulteranno difettosi durante il periodo della garanzia saranno riparati oppure sostituiti (con un prodotto giudicato equivalente) alla piena discrezione della Rockford.

Cio che non è coperto alla garanzia

1. Danni causati da incidente, abuso, uso erroneo, acqua, furto, spedizione.
   2.Qualiasi costo o spesa relativa alla rimozione o alla reinstallazione del prodotto.
   3.L'assistenza tecnica eseguita da chiunque non sua alle dipendenze della Rockford o di un centro di assistenza tecnica autorizzato della Rockford Fosgate
   4.Qualiasi prodotto su cui il numero di seriè è stato deturpato, alterato o rimioso
   5.Danni sussequenti ad altri componenti
   6.Qualiasi prodotto acquistato fuori dagli USA
   7.Qualiasi prodotto non acquistato presso un rivenditore autorizzato della Rockford Fosgate

Liminete sulle garanzie tacite

Qualsiasi garanzia tacita, comprese le garanzie di idoneità all'uso ed alla commercianità, sono limitate nella loro durata al periodo coperto alla garanzia esplicita spiegata di sopra. Alcuni stati non permettono limitazioni sulla lunghezza di una garanzia tacita. Pertanto,但这a limitazione potrebbe non essere applicabile. è vietato assumere, a nome della Rockford Fosgate, qualsi as tra responsabilità in relazione alla vendita del prodotto.

Come richiedere l'assistenza tecnica

Contattare il rivenditore autorizzato Rockford Fosgate dal quale si èacquistato il prodotto.

Per ulteriori auto, si può chiamare l'assistenza clienti Rockford al numero 1-800-669-9899. Dovrete ottenere un numero RA (Numero di autorizzazione per la restituzione) per restituire qualsi prodotto alla Rockford Fosgate. Sarete responsabili della spedizione del prodotto alla Rockford.

Garanzia UE

Questo prodotto risponde ai requisiti della garanzia UE tuttora in vigore.Vi preghiamo di rivolgervi al vostro rivenditore autorizzato per ulteriori dettagli.
