Tipo di prodotto	Altoparlante marino 2 vie (componente)
Marchio	Rockford Fosgate
Modello	Marine M162S
Categoria	Altoparlante
Dimensioni (diametro di taglio)	162 mm (6,5 pollici)
Profondità di montaggio	Circa 65 mm
Potenza RMS (raccomandata)	50 W
Potenza massima	150 W
Impedenza	4 ohm
Sensibilità	90 dB (1 W/1 m)
Risposta in frequenza	40 Hz - 20 kHz
Materiale della membrana	Cono in polipropilene con trattamento marino
Magnete	Ferrite ad alta temperatura
Tweeter	Domo in seta da 25 mm (1 pollice)
Filtro passivo	Incluso con regolazione del livello del tweeter (0 dB / -3 dB)
Bi-amplificazione	Possibile (commutabile)
Protezione del tweeter	Lampadina di protezione sostituibile (12V, 10W)
Utilizzo	Marino (resistente all'acqua e ai raggi UV)
Accessori inclusi	Griglia di protezione, viti di montaggio, kit di cablaggio
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Rispettare i livelli di ascolto (rischio di lesioni uditive sopra i 100 dB). Scollegare la batteria prima dell'installazione.
Ricambi e riparabilità	Lampadina di protezione del tweeter sostituibile. Filtro passivo riparabile.
Garanzia	1 anno (vedere condizioni in negozio)

Domande frequenti - Marine M162S Rockford Fosgate

Qual è la differenza tra le impostazioni 0 dB e -3 dB del tweeter?

L'impostazione 0 dB adatta l'ampiezza del tweeter a quella dell'altoparlante di medio. L'impostazione -3 dB riduce l'ampiezza del tweeter di 3 dB, ideale se il tweeter è montato nella porta e il medio nella parte inferiore della porta.

Posso usare questo altoparlante in ambiente marino?

Sì, il Marine M162S è progettato per uso marino. Assicurarsi che tutte le connessioni siano sigillate e impermeabili all'acqua per evitare corrosione.

Come installare correttamente l'altoparlante?

Scollegare la batteria, scegliere una posizione con sufficiente profondità, tagliare il foro secondo il diametro specificato (162 mm), fissare l'altoparlante con le viti fornite rispettando la polarità.

Cosa fare se la lampadina di protezione del tweeter si brucia?

Sostituire la lampadina con una nuova (12V, 10W). Funge da fusibile contro i sovraccarichi. Rimuoverla dai clip e inserire quella nuova.

Come collegare il filtro passivo?

Collegare l'ingresso dell'amplificatore al terminale INPUT del filtro (rispettare la polarità). Per uso normale, collegare solo l'ingresso W e posizionare i jumper in posizione Normal. Per la bi-amplificazione, collegare separatamente gli ingressi T e W e posizionare i jumper su Bi-amp.

Qual è la potenza consigliata per l'amplificatore?

Una potenza RMS di 50 W per canale è raccomandata per prestazioni ottimali. La potenza massima è di 150 W.

Come evitare i rumori del motore negli altoparlanti?

Tenere i cavi degli altoparlanti lontani da fonti di alimentazione (cavi di alimentazione, computer di bordo). Usare un voltmetro per verificare cortocircuiti e allontanare i filtri dalle fonti di rumore.

Posso installare questi altoparlanti in un'auto?

Sì, sono adatti per uso automobilistico. Seguire le istruzioni di montaggio: verificare lo spazio nelle portiere, nei ripiani posteriori, e azionare finestrini/chiusure per evitare ostacoli.

Come pulire gli altoparlanti?

Usare un panno morbido e asciutto per rimuovere la polvere. Non usare prodotti chimici o abrasivi che potrebbero danneggiare la membrana.

Qual è la copertura della garanzia?

La garanzia limitata è di 1 anno per gli altoparlanti (tranne prodotti ricondizionati: 90 giorni). Copre i difetti di fabbricazione, ma non i danni da incidente, abuso, acqua o installazione errata.

MANUALE UTENTE Marine M162S Rockford Fosgate

Installazione e funzionamento

Marine Series

Congratulazioni per aver acquistato la miglior marca di altoparlanti per auto a livello mondiale. Alla Rockford Fosgate, siamo fanatici per quanto riguarda la miglior riproduzione musicale e siamo compiaciuti che abbiate scelto il nostro prodotto. Dopo anni di competenza ingegneristica, maestria manuale e procedure di prova critica, abbiamo creato una larga gamma di prodotti che riproducono la musica con la limpidezza e la pienezza che vi meritate.

Per ottenere le massime prestazioni vi consigliamo di far installare il vostro nuovo prodotto Rockford Fosgate da un rivenditore autorizzato, in quanto noi forniamo un addestramento specializzato ai nostri tecnici attraverso il Rockford Fosgate Technical Training Institute (RTTI). Vi preghiamo di leggere con cura i termini della garanzia e di serbare sia la ricevuta che l'imballaggio originale per qualsiasi evenienza futura.

Un prodotto superiore ed un'installazione competente rappresentano soltanto una parte del quadro generale quando si tratta del vostro sistema audio. Dovrete assicurarvi che il vostro installatore abbia utilizzato accessori da installazione della Connecting Punch, autentici al 100%. La Connecting Punch ha proprio tutto—da cavi e fili RCA per altoparlanti a connettori Power di linea e di batterie. Insistete! Dopo tutto, il vostro nuovo sistema audio si merita solo il meglio.

Per aggiungere poi il tocco finale alla vostra nuova immagine da Rockford Fosgate, dovrete ordinare gli accessori Rockford, che comprendono di tutto—dalle magliette e le giacche ai cappelli e gli occhiali da sole.

Per ottenere un opuscolo gratuito illustrante i prodotti della Rockford Fosgate nonché gli accessori,

visitate il nostro sito: www.rockfordfosgate.com

oppure, negli USA, chiamare il numero 1-800-669-9899 o il FAX [phone].

Da tutti gli altri paesi, telefonare al numero +001-480-967-3565 oppure inviare una fax al numero +001-480-967-8132.

OSSERVATE LE REGOLE DEL "SUONO SENZA PERICOLI"

La costante esposizione a livelli di pressione acustica al di sopra dei 100dB possono causare la perdita permanente dell'udito. I sistemi audio ad alta potenza possono produrre livelli di pressione acustica ben superiori ai 130dB. Si consiglia il buon senso e l'osservanza delle regole del “suono senza pericoli”

Se dopo aver letto il vostro manuale, aveste ancora delle domande al riguardo del vostro prodotto, vi preghiamo di consultare il vostro rivenditore Rockford Fosgate. Se necessitaste di qualsiasi assistenza ulteriore, potrete telefonarci direttamente al numero 1-800-669-9899.Vi chiederemo di fornire il vostro numero di serie, numero di modello, e la data d'acquisto.

Il numero di serie è ubicato sull'esterno della scatola. Vi preghiamo di annotarlo in modo permanente nello spazio fornito di sotto. Questo numero vi servirà da verifica nei confronti della vostra garanzia di fabbrica e potrebbe rivelarsi utile nel recupero della vostra unità di fonte se mai venisse rubata.

Numero di serie: ____

Numero di modello: ____

INDICE

Introduzione ...... 2

Istruzioni di sicurezza .... 3

Contenuto del manuale .... 3

Installazione 4-5

Considerazioni sull'installazione ..... 4

Montaggio 4

Specifiche 6

Informazioni inerenti alla garanzia

limitata 7

NOTA: Ripassare ciascuna sezione per ulteriori ragguagli.

PRIMI PASSI

Benvenuti alla Rockford Fosgate! Questo manuale è stato concepito per fornire ragguagli al proprietario, al rivenditore e all'installatore. Per coloro che desiderano informazioni rapide circa l'installazione di questo prodotto, vi preghiamo di consultare la sezione Installazione di questo manuale. Altri ragguagli sono disponibili attraverso l'Indice. Alla Rockford Fosgfate, abbiamo fatto di tutto per assicurarci che tutte le informazioni contenute in questo manuale fossero d'uso corrente. Pertanto, dato che siamo sempre alla ricerca di nuovi modi per migliorare i nostri prodotti, tali informazioni sono soggette a modifiche senza preavviso.

ISTRUZIONI DI SICUREZZA

AVVERTIMENTO

Questo simbolo con la dicitura “AVVERTIMENTO” intende avvertire l'utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o persino la morte.

ATTENZIONE

Questo simbolo con la dicitura “ATTENZIONE” intende avvertire l'utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o danni all'unità.

ATTENZIONE:

Per evitare lesioni personali e danni all'unità, vi preghiamo di leggere e seguire le istruzioni in questo manuale. Desideriamo che questo sistema audio vi procuri soddisfazione, non un mal di capo.

ATTENZIONE:

Se aveste dei dubbi circa l'installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate.

ATTENZIONE:

Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericoli d'incendio e/o potenziali lesioni personali.

CONTENUTO DEL MANUALE

Il presente manuale descrive le quattro (4) parti dell'impianto Fanatic Q: tweeter, sistema, bassi intermedi e altoparlante a 3 vie; quest'ultimo è una combinazione degli altri tre. Ciascuno di questi componenti è acquistabile separatamente o insieme ed è collegabile agli altri componenti, in modo da configurare un impianto che risponda alle proprie necessità.

Per ottenere i migliori risultati dal vostro impianto Fanatic Q, seguite tutte le istruzioni per l'installazione e la sicurezza e quelle delle sezioni relative ai componenti utilizzati.

CONSIDERAZIONI SULL'INSTALLAZIONE

Segue un elenco degli utensili necessari per eseguire l'installazione:

Volt-ohmmetro

Tubo termorestringente da 1/8 di pollice di diametro

Cacciavite a croce no.2

Pinze spelafili

Chiave per morsetto batteria

Pinze raggrinzafili

Trapano e punte assortite

Pinze tagliafili

ATTENZIONE:

Se aveste dei dubbi circa l'installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate.

ATTENZIONE

Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericoli d'incendio e/o potenziali lesioni personali.

Prima di iniziare qualsiasi operazione d'installazione, vi consigliamo di seguire queste semplici regole:

1. Assicuratevi di aver letto tutte le istruzioni con cura e di averle capite prima di effettuare qualsiasi tentativo d'installazione neiconfronti dell'unità.
2. Per motivi di sicurezza, scollegate il cavo negativo dalla batteria prima di dare l'avvio all'installazione.
3. Per facilitare il montaggio, vi suggeriamo di far scorrere tutti i fili prima di montare la vostra unità nella sua ubicazione.
4. Usate connettori di alta qualità per garantire un'installazione che dà affidamento e per ridurre al minimo la perdita di segnali o di potenza.
5. State attenti prima di trapanare! Cercate di non trapanare e di non incidere i serbatoi della benzina; le condutture del carburante, dei freni, del sistema idraulico e a depressione; nonché i fili elettrici quando state lavorando su qualsiasi veicolo.
6. Non fate mai scorrere i fili sotto il veicolo. Avrete la protezione migliore faccendo scorrere i fili all'interno del veicolo.
7. Evitate di far scorrere i fili sopra o attraverso delle estremità affiliate. Usate guarnizioni di tenuta in gomma o in plastica per proteggere qualsiasi filo che passi attraverso del metallo, soprattutto il parafiamma.
8. Collocate gli altoparlanti e i crossover lontano da sorgenti di energia elettrica diverse dall'amplificatore, quali ad esempio cavi di alimentazione, pompe elettroniche di alimentazione, computer per veicoli e altre possibili sorgenti di rumore.
9. Collocate gli altoparlanti e i crossover lontani da aree di temperatura o umidità estrema.

NOTA: Per le applicazioni marine, accerti tutti i collegamenti, giunture e tali, sono sigillati e stagni per impedire la corrosione ed il cortocircuito.

MONTAGGIO

Altoparlanti/Tweeter

1. Decidete dove montare gli altoparlanti.Assicuratevi che sia un'area abbastanza grande per poter montare l'altoparlante a livello e abbastanza profonda per poterlo collocare comodamente. Se lo montate all'interno di uno sportello, controllate tutte le funzioni (finestre, serrature, ecc.), una alla volta, per assicurarvi che non ci siano ostruzioni.
2. Al momento di installare gli altoparlanti sulla piattaforma posteriore del veicolo, controllate il funzionamento del portellone o del coperchio del bagagliaio. Verificate che le barre di torsione e altre parti mobili non siano ostacolate dagli altoparlanti.
3. Fate riferimento alla tabella delle specifiche per stabilire il diametro corretto del foro che dovrete praticare per il modello del vostro altoparlante.

Crossover

1. Verificate che sia disponibile un'area piatta larga a sufficienza per collocare i crossover
2. Per conseguire i migliori risultati, collocate i crossover accanto all'amplificatore, per ottenere una finitura esteticamente valida per l'installazione ed essere in grado di potenziare facilmente l'impianto (senza bisogno di collegare nuovi cavi) in un secondo tempo, passando a un Rockford Fosgate con due amplificatori.

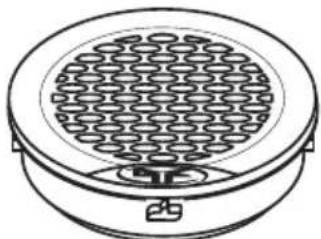

Seguire le istruzioni di questa sezione per installare i tweeter o i sistem

Uno degli effetti più difficili da ottenere in un veicolo è un fronte sonoro adeguato, con una buona immagine stereo. Nessuna automobile offre un ambiente di ascolto ottimale, così che risulta molto difficile ottenere una buona distribuzione del suono. In genere si collocano gli altoparlanti nel punto in cui è più facile inserirli anziché nel punto in cui danno i migliori risultati. Il punto in cui collocherete gli altoparlanti ha un grande effetto sulla qualità del suono del vostro impianto stereo. È quindi essenziale prestare particolare attenzione alla loro collocazione. Di seguito vi offriamo numerosi, importanti suggerimenti.

• Collocate gli altoparlanti in modo che emettano il suono secondo un percorso diretto verso l'area di ascolto.
• Per ottenere la migliore integrazione possibile tra il midrange e il tweeter, collocate quest'ultimo a meno di 5 centimetri dal midrange (Figura 1).
• Se non è possibile collocare il tweeter a meno di 5 centimetri dal midrange, collocatelo a ad almeno 18 cm da esso. Mettendo il tweeter a una distanza dal midrange compresa tra 5 e 18 cm si può causare un'interferenza distruttiva (problemi nella risposta in frequenza) che influisce sulla capacità dell'altoparlante di riprodurre la gamma di frequenza intorno alla frequenza di incrocio (crossover) dell'impianto.
• Ogni qualvolta possibile, collocate il tweeter direttamente sopra o sotto il midrange, ottimizzando così l'immagine stereo (sorgente puntiforme) creata dagli altoparlanti (Figura 1).
• Il suono emesso da una sorgente puntiforme offre la migliore immagine stereo in quanto la separazione dei centri acustici tra il midrange e il tweeter corrisponde, per ciascun canale, alla distanza ottimale. In un ambiente chiuso come quello di un'automobile,
  l'allineamento dell'altoparlante orizzontale (Figura 2) può causare differenze notevoli di ampiezza e fase, le quali peggiorano non solo l'immagine stereo ma anche la risposta in frequenza, a causa delle differenze di distanza dei canali dal punto di ascolto (path length) tra il midrange e il tweeter. Collocando l'altoparlante in modo da ottenere una differenza di distanza dei canali minima, avrete la certezza di ottenere il miglior fronte sonoro e la migliore immagine stereo possibili dal vostro impianto audio.

Tweeter
Viti
Alloggiamento
Morsetti

Montaggio a filo

Cablaggio del tweeter con il crossover

1. Per la corretta connessione, osservate le figure.
2. Fate attenzione a mantenere la giusta polarità dell'altoparlante.

Impostazione crossover

A II livello tweeter 0dB corrisponde all'ampiezza del segnale del tweeter all'altoparlante
B Il livello tweeter -3dB riduce l'ampiezza del segnale del tweeter di -3dB rispetto alla media. (per esempio è l'ideale per tweeter posizionati nei pannelli delle portiere e midrange posizionati in basso nel pannello battitacco)
C La lampada sostituibile di protezione del tweeter protegge dai sovraccarichi come un fusibile. Se la lampadina si brucia, sostituirla con una nuova, (12 volt, 10 watt) nei morsetti di bloccaggio.
D Biamplificazione – Le componenti di potenza possono guidare i canali di amplificazione per il tweeter e l'altoparlante sullo stesso crossover. Questo permette di avere un migliore controllo dell'uscita di ciascun altoparlante.

NOTA: Quando il crossover non è in biamplificazione, collegare solo alle uscite W. I ponticelli devono essere nella posizione "Normal".

AI bi-amplificatore

1. Verificare che il sistema sia spento.
2. Collegare le uscite degli altoparlanti dall'amplificatore che guida l'altoparlante agli ingressi W sul crossover. Quindi collegare le uscite degli altoparlanti dall'amplificatore che guida il tweeter agli ingressi T sul crossover.
3. Spostare i ponticelli dalla posizione "Normal" alla posizione "Bi Amp".

Vista del lato inferiore del crossover

ta del lato inferiore del crossover Bi Amp. Bi Amp. D Normal Normal Bi Amp. Normal Bi Amp. -3dB 0dB -3dB 0dB A C B

NOTA: Quando il crossover non è in biamplificazione, collegare solo alle uscite W. I ponticelli devono essere nella posizione "Normal".

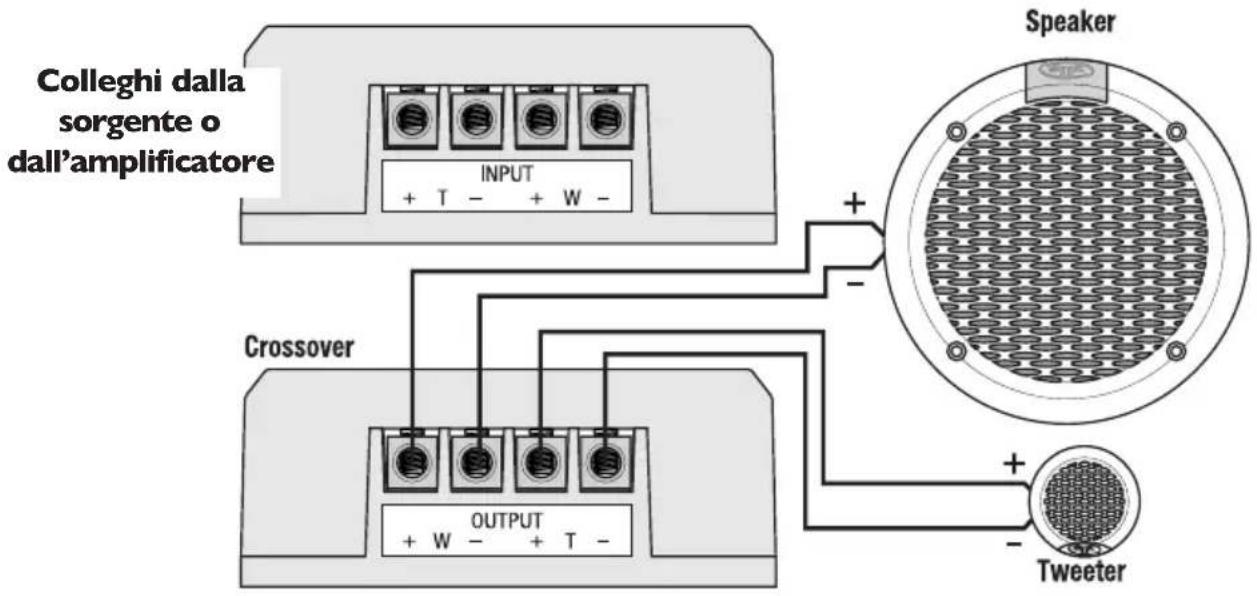

Colleghi dalla sorgente o dall'amplificatore INPUT + T - + W - Crossover OUTPUT + W - + T - Speaker Tweeter

Seguire le istruzioni di questa sezione per installare i sistemi

1. Praticate un foro di diametro adatto all'altoparlante.

NOTA: per il corretto diametro vedere i dati tecnici.

1. Disponga l'altoparlante nel foro di montaggio e contrassegni la posizione dei fori di montaggio della vite.
2. Togliete l'anello e praticate i fori per le viti con una punta di trapano da 1/8 di pollice.
3. Inserite il cavo attraverso l'apertura del foro di montaggio.
4. Collegate i cavi rispettando la giusta polarità dell'altoparlante.
5. Disponga l'altoparlante nel foro ed avviti l'altoparlante nel posto.

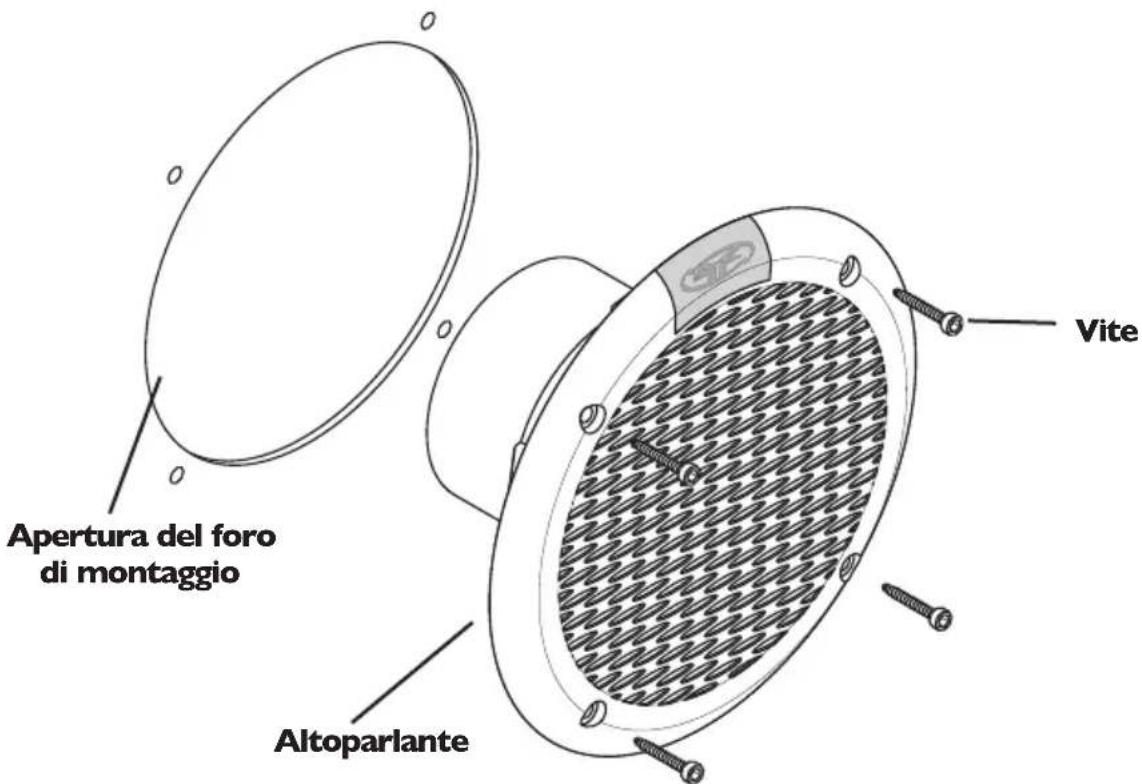

Apertura del foro di montaggio Altoparlante Vite

Esempio di installazione dell'altoparlante

Sintomo Diagnosi Rimedio
Nessun suono dagli altoparlanti.	Cavi collegati erroneamente.	Controllate i cavi;riparateli o sostituiteli.
	Uscita nulla dall'amplificatore.	Controllate con l'amplificatore in funzione; riparate o sostituite secondo necessità.
	I cavi dell'altoparlante sono in cortocircuito tra di loro o con il telaio del veicolo.	Controllate i cavi con un volt-ohmmetro; riparate o sostituite secondo necessità.
	Gli altoparlanti sono guasti.	Controllate con l'altoparlante in funzione; riparate o sostituite secondo necessità. Controllate i cavi;riparateli o sostituiteli.
Suono distorto dagli altoparlanti.	Cablaggio errato tra il crossover e gli altoparlanti.	Controllate il guadagno dell'amplificatore; regolatelo se necessario.
I tweeter cessano di funzionare facilmente.	Potenza eccessiva dall'amplificatore.	Controllate le impostazioni dell'equalizzatore; regolatele se necessario.
	L'equalizzatore (se disponibile) presenta un'amplificazione eccessiva nella gamma delle alte frequenze.	Controllate i cavi con un volt-ohmmetro; riparateli o sostituiteli secondo necessità.
	Cavi in cortocircuito con il telaio del veicolo.	Spostate i cavi dell'altoparlante, allontanandoli dalle sorgenti di rumore.
Rumore del motore emesso da uno o più altoparlanti.	I cavi dell'altoparlante sono disposti vicino a sorgenti di correnti elevate (cavi di alimentazione, computer per veicoli, ecc.). Il crossover è montato vicino a una sorgente di corrente elevata.	Spostate i crossover, allontanandoli dalle sorgenti di rumore.

SPECIFICHE

Vi preghiamo di esaminare le specifiche alle pagine 8-10 della sezione inglese

Le specifiche sono soggette a modifiche senza preavviso.

La Rockford Corporation offre una garanzia limitata sui prodotti della Rockford Fosgate alle seguenti condizioni:

Lunghezza della garanzia

Unità di fonte, altoparlanti, elaboratori di segnali e amplificatori PUNCH — I anno

Amplificatori POWER — 2 anni Amplificatori Type RF — 3 anni

Prodotti rimessi a nuovo dalla fabbrica — 90 giorni (è necessaria la ricevuta)

Ciò che è coperto dalla garanzia

Questa garanzia è solamente applicabile ai prodotti della Rockford Fosgate venduti a clienti da parte di rivenditori autorizzati della Rockford Fosgate negli USA o nei suoi possedimenti. Prodotti acquistati da clienti presso un rivenditore autorizzato della Rockford Fosgate in paesi esteri saranno coperti solamente dal distributore di quel paese e non dalla Rockford Corporation.

Chi è coperto dalla garanzia

Questa garanzia copre solamente l'acquirente originale di un prodotto della Rockford che sia stato acquistato presso un rivenditore autorizzato della Rockford Fosgate negli USA. Per richiedere l'assistenza, l'acquirente deve fornire alla Rockford una copia della sua ricevuta, indicante il nome dell'acquirente, il nome del rivenditore, il prodotto acquistato e la data di acquisto.

I prodotti che risulteranno difettosi durante il periodo della garanzia saranno riparati oppure sostituiti (con un prodotto giudicato equivalente) alla piena discrezione della Rockford.

Ciò che non è coperto dalla garanzia

1. Danni causati da incidente, abuso, uso erroneo, acqua, furto, spedizione.
2. Qualsiasi costo o spesa relativa alla rimozione o alla reinstallazione del prodotto.
3. L'assistenza tecnica eseguita da chiunque non sia alle dipendenze della Rockford o di un centro di assistenza tecnica autorizzato della Rockford Fosgate
4. Qualsiasi prodotto su cui il numero di serie è stato deturpato, alterato o rimosso
5. Danni susseguenti ad altre componenti
6. Qualsiasi prodotto acquistato fuori dagli USA
7. Qualsiasi prodotto non acquistato presso un rivenditore autorizzato della Rockford Fosgate

Limite sulle garanzie tacite

Qualsiasi garanzia tacita, comprese le garanzie di idoneità all'uso ed alla commerciabilità, sono limitate nella loro durata al periodo coperto dalla garanzia esplicita spiegata di sopra. Alcuni stati non permettono limitazioni sulla lunghezza di una garanzia tacita. Pertanto, questa limitazione potrebbe non essere applicabile. È vietato assumere, a nome della Rockford Fosgate, qualsiasi altra responsabilità in relazione alla vendita del prodotto.

Come richiedere l'assistenza tecnica

Contattare il rivenditore autorizzato Rockford Fosgate dal quale si èacquistato il prodotto.

Per ulteriore aiuto, si può chiamare l'assistenza clienti Rockford al numero 1-800-669-9899. Dovrete ottenere un numero RA (numero di autorizzazione per la restituzione) per restituire qualsiasi prodotto alla Rockford Fosgate. Sarete responsabili della spedizione del prodotto alla Rockford.

Garanzia UE

Questo prodotto risponde ai requisiti della garanzia UE tuttora in vigore. Vi preghiamo di rivolgervi al vostro rivenditore autorizzato per ulteriori dettagli.

Spedire a: Electronics
