BEDIENUNGSANLEITUNG Marine M162S Rockford Fosgate

• Fortgesetzte Geräuschdruckpegel von über 100 dB können beim Menschen zu permanentem Hörverlust führen. Leistungsstarke Autosoundsysteme können Geräuschdruckpegel erzeugen, die weit über 130 dB liegen. Bitte wenden Sie gesunden Menschenverstand an und praktizieren Sie sicheren Sound. HINWEIS: Lesen Sie jeden Abschnitt für detaillierte Informationen. Falls Sie nach der Lektüre Ihrer Gebrauchsanleitung noch Fragen hinsichtlich dieses Produkts haben, empfehlen wir, dass Sie einen Rockford Fosgate Vertragshändler kontaktieren.Wenn Sie weitere Fragen haben, können Sie uns direkt unter 1-800-669-9899 anrufen. Bei Ihrem Anruf haben Sie bitte die Seriennummer, Modellnummer und das Kaufdatum griffbereit. Die Seriennummer befindet sich auf der Außenseite der Verpackung. Bitte notieren Sie diese Nummer nachfolgend, so dass sie stets bei Ihren Unterlagen ist. Sie dient zur Verifizierung Ihrer Werksgarantie und kann sich als nützlich erweisen, sollte Ihr Gerät jemals gestohlen werden. Seriennumber:___________________________________________ Modellnumber: __________________________________________ Einleitung p. 2
• Sicherheitshinweise p. 3
• Was Sie in dieser Anleitung finden p. 3
• Einbau p. 4
• -5 Einbauüberlegungen p. 4
• Befestigung p. 4
• Technische Daten Informationen zur beschränkten Garantie73 SICHERHEITSHINWEISE p. 6

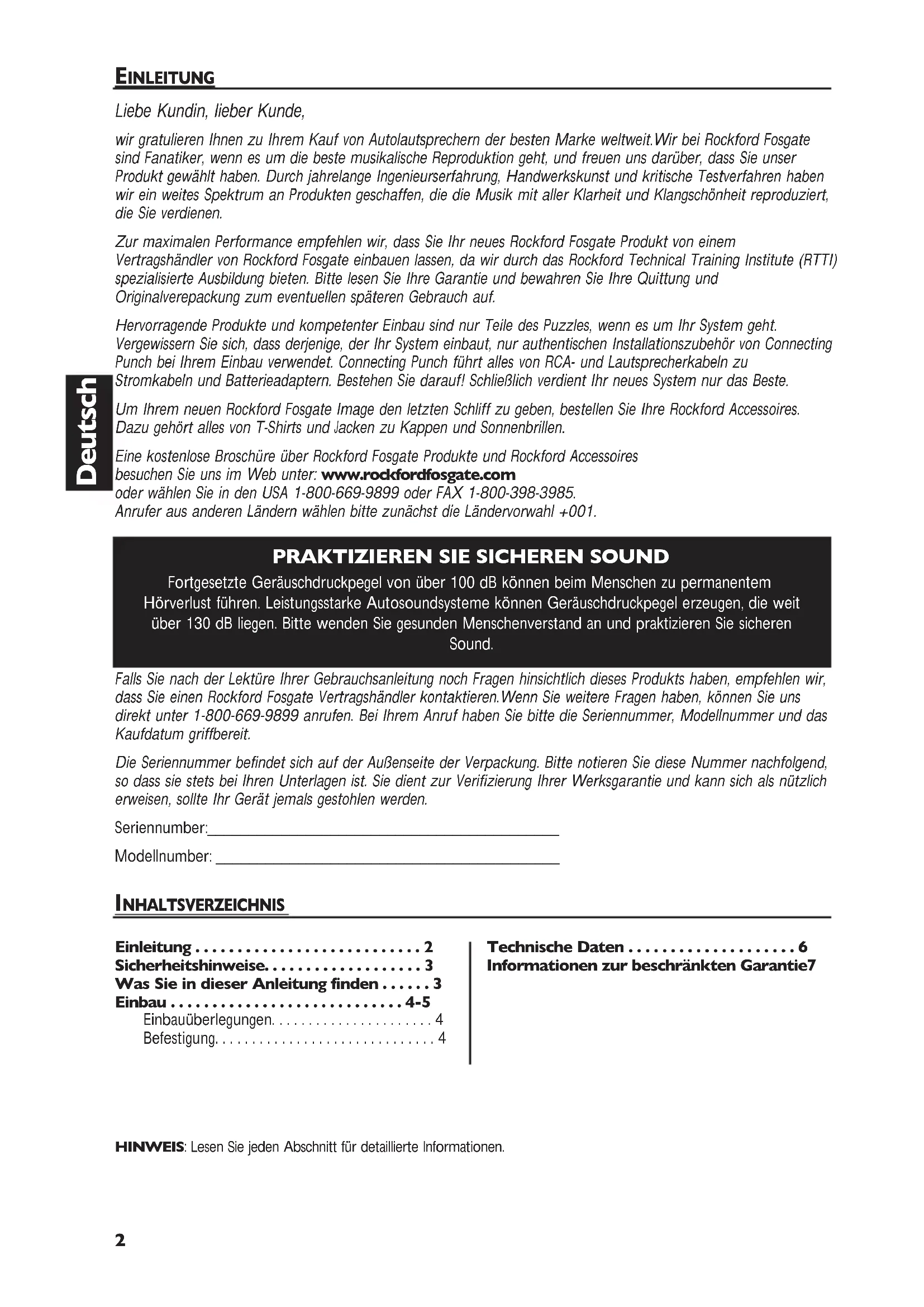

Willkommen bei Rockford Fosgate! Diese Anleitung bietet dem Besitzer, Verkäufer und Einbauenden Informationen.Kurzgefasste Informationen zum Einbau dieses Produkts finden sich im Abschnitt „Einbau“ dieser Anleitung.Andere Informationen können Sie mithilfe des Inhaltsverzeichnisses auffinden.Wir bei Rockford Fosgate haben uns sehr darum bemüht, dass alle in dieser Anleitung enthaltenen Informationen auf dem neusten Stand sind. Da wir unsere Produkte jedoch ständig weiterentwickeln, können sich diese Informationen jedoch ohne Ankündigung ändern. Dieses Symbol mit dem Wort „WARNUNG“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise führt zu schweren Verletzungen oder Tod. Dieses Symbol mit dem Wort „VORSICHT“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise kann zu Verletzungen oder Schäden am Gerät führen. VORSICHT: Bitte lesen Sie zur Vermeidung von Verletzungen und Schäden am Gerät die Hinweise in dieser Anleitung.Wir möchten, dass Ihnen dieses System Freude, nicht Kopfschmerzen bereitet. VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, lassen Sie es bitte von einem qualifizierten Rockford Fosgate Techniker einbauen. VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol, um Schäden am Gerät,Feuer bzw. mögliche Verletzungen zu vermeiden. Die neusten Informationen über alle Rockford Produkte finden Sie auf unserer Website im Internet. www.rockfordfosgate.com

NLEITUNG FINDEN Diese Anleitung befasst sich mit vier (4) Teilen des Fanatic-Q-Komponentensystems, und zwar: Hochtöner, System,Tiefmitteltöner und Dreiwegsystem, was eine Kombination der vorherigen drei ist. Jedes dieser Komponententeile kann einzeln oder zusammen gekauft und mit den anderen Teilen verbunden werden, um ein auf Ihre persönlichen Bedürfnisse zugeschnittenes System zu bilden. Befolgen Sie alle Sicherheits- und Einbauanweisungen sowie die Abschnitte, die sich auf die jeweiligen Komponenten beziehen, die Sie benutzen, damit das Fanatic-Q-System, das Sie erstellen, Ihnen möglichst viel Freude bringt.4 Deutsch EINBAU EINBAUÜBERLEGUNGEN Die nachfolgenden Werkzeuge werden für den Einbau benötigt: Volt-/Ohmmeter Kreuzschraubenzieher Nr. 2 Batteriestützenschlüssel Handbohrer mit verschiedenen Bohrerspitzen Schrumpfschlauch, 3 mm Durchmesser Abisolierzange Drahtkripper Drahtschere VORSICHT:Wenn Sie beim Einbau des Geräts unsicher sind, lassen Sie es bitte von einem qualifizierten Rockford Fosgate Techniker einbauen. VORSICHT: Entfernen Sie vor dem Einbau den negativen Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden. Befolgen Sie vor dem Einbau diese einfachen Regeln:

1. Lesen Sie die Anleitung sorgfältig, bevor Sie versuchen das Gerät einzubauen.

2. Entfernen Sie vor dem Einbau aus Sicherheitsgründen das negative Kabel von der Batterie.

3. Zur Erleichterung der Montage empfehlen wir, vor dem Einbau Ihres Geräts zunächst alle Kabel zu

4. Verwenden Sie nur Qualitätsstecker, um einen verlässlichen Einbau zu gewährleisten und Signal- und

Stromverlust zu minimieren.

5. Denken Sie nach, bevor Sie bohren! Achten Sie darauf, nicht in den Benzintank, die Benzin-, Brems- oder

hydraulische Leitungen,Vakuumleitungen oder Elektrokabel zu schneiden oder zu bohren, wenn Sie an einem Fahrzeug arbeiten.

6. Verlegen Sie Kabel nie unter dem Fahrzeug. Die Kabel im Fahrzeug zu verlegen, bietet den besten Schutz.

7. Vermeiden Sie es, Kabel über scharfe Kanten zu verlegen.Verwenden Sie Gummi- oder Plastikringe, um

Kabel zu schützen, die durch Metall verlegt werden (besonders die Feuerwand).

8. Die Lautsprecher/Crossover im Abstand von Stromquellen (außer dem Verstärker), d.h. Stromkabeln,

elektrischen Benzinpumpen, Fahrzeugcomputern und anderen potentiellen Geräuschquellen anbringen.

9. Die Lautsprecher/Crossover im Abstand von extrem heißen oder feuchten Bereichen anbringen.

HINWEIS: Für Marineanwendungen stellen Sie alle Anschlüsse, Spleißstellen sicher und so, sind versiegelt und, um Korrosion und das Kurzschluß zu verhindern wasserdicht. BEFESTIGUNG Lautsprecher/Hochtöner

1. Entscheiden Sie, wo die Lautsprecher angebracht werden sollen. Der Bereich muss groß genau sein, so

dass der Lautsprecher gleichmäßig befestigt werden kann. Prüfen, ob die Befestigungsstelle die zum Einbau des Lautsprechers nötige Tiefe aufweist. Beim Einbau in einer Tür alle Funktionen (Fenster, Schlösser usw.) in ihrem gesamten Betriebsumfang testen, um zu gewährleisten, dass keine Behinderung vorliegt.

2. Bei Befestigung des/der Lautsprecher auf der Rückablage des Fahrzeugs die Funktionsfähigkeit von

Heckklappe oder Kofferraumdeckel überprüfen. Die Drehstabfedern und andere bewegliche Teile dürfen durch den Einbau des/der Lautsprecher(s) nicht blockiert werden.

3. Benutzen Sie die Tabelle mit technischen Daten, um den korrekten Durchmesser des für Ihr

Lautsprechermodell zu schneidenden Lochs festzustellen. Crossover

1. Zum Einbau des Crossovers muss eine flache und ausreichend große Fläche vorhanden sein.

2. Die besten Ergebnisse werden erzielt, wenn das/die Crossover neben dem Verstärker angebracht werden.

Dies hat einen dekorativen Effekt und erleichtert die spätere Erweiterung zu einem Rockford-Fosgate- System mit zwei Verstärkern (keine weitere Kabelverlegung).5

EINBAU VON HOCHTÖNERN

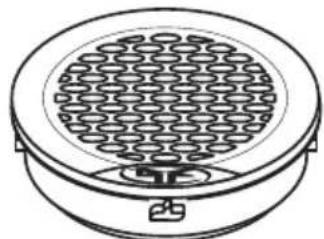

Dieser Abschnitt bezieht sich auf den Einbau von Hochtönern en und Systemen In einem Fahrzeug ist es eine der schwierigsten Aufgaben, einen soliden Frontaufbau mit guter Darstellung zu erzielen. Kein Auto bietet die optimale Hörumgebung. Dies gestaltet einen ordnungsgemäßen Klangaufbau äußerst schwierig. Die meisten Lautsprecher werden dort platziert, wo sie leicht passen, nicht dort, wo sie die beste Leistung erbringen. Die Einbaustelle Ihrer Lautsprecher wirkt sich dramatisch auf die Klangqualität Ihres Stereosystems aus. Besondere Sorgfalt bei der Platzierung der Lautsprecher macht sich durch viele Stunden an Hörvergnügen bezahlt. Mehrere wichtige Empfehlungen sollten dabei befolgt werden.

• Die Lautsprecher dort platzieren, wo sie einen direkten Weg zum Hörbereich haben.

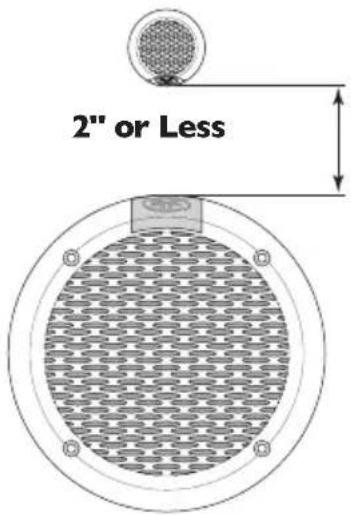

• Die beste Integration zwischen Mitteltöner und Hochtöner wird erzielt, wenn der Hochtöner höchstens 5 cm vom Mitteltöner entfernt platziert wird (Abbildung 1).

• Wenn es nicht möglich ist, den Hochtöner höchstens 5 cm vom Mitteltöner entfernt zu platzieren, dann den Hochtöner wenigstens 18 cm vom Mitteltöner entfernt platzieren. Eine Platzierung des Hochtöners 5 bis 18 cm vom Mitteltöner kann destruktive Störungen hervorrufen (Probleme beim Frequenzverhalten), die sich auf die Fähigkeit des Lautsprechers auswirken, den Frequenzbereich um die Crossover-Frequenz des Systems zu reproduzieren.

• Wenn möglich, den Hochtöner direkt über oder unter dem Mitteltöner platzieren, da dies die Darstellungsfähigkeit (Punktquelle) des Lautsprechers maximiert (Abbildung 1).

• Klang, der von einer „Punktquelle“ strahlt, bietet die beste Stereodarstellung, weil sich die Trennung der akustischen Zentren zwischen dem Mitteltöner und Hochtöner für jeden Kanal in optimalem Abstand befindet. In einer abgeschlossenen Hörumgebung wie in einem Auto kann die horizontale Lautsprecheranordnung (Abbildung 2) ernsthafte Amplituden- und Phasenunterschiede verursachen, die nicht nur die Darstellung sondern auch das Frequenzverhalten herabsetzen. Der Grund hierfür sind die Schallwegunterschiede zwischen Mitteltöner und Hochtöner.Anbringen des Lautsprechers bei minimalem Schallwegunterschied gewährleistet bestmöglichen Aufbau und Darstellung mit Ihrem Audiosystem. 2" or Less Figure 1 Figure 2 Hochtöner Bündiger Einbau Oberflächeneinbau Gehäuse Klemmen Schrauben6 Deutsch

EINBAU VON HOCHTÖNERN

Verkabelung des Hochtöners mit dem Crossover

1. Folgen Sie beim Anschließen den Abbildungen.

2. Beachten Sie die Lautsprecherpolarität.

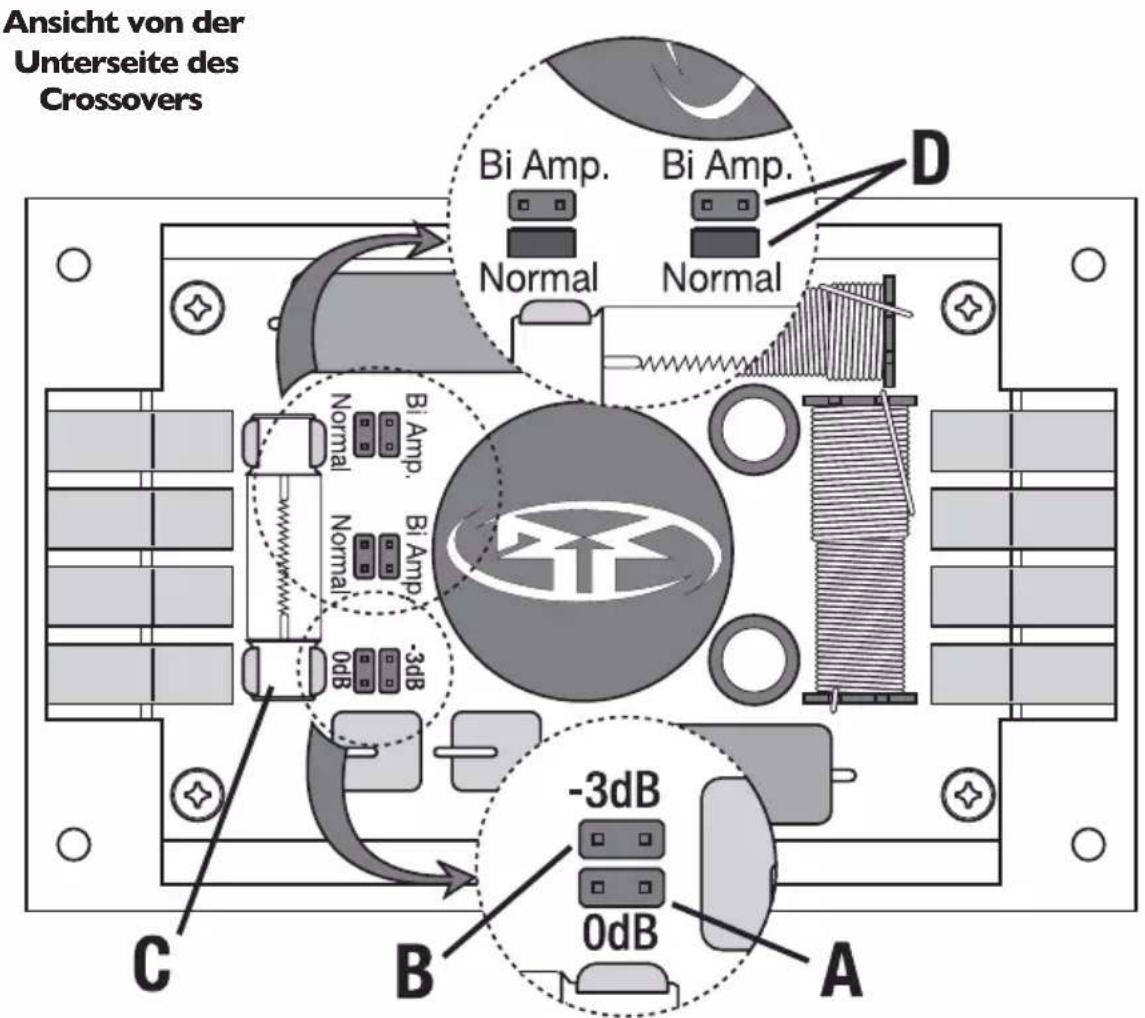

Einstellen des Crossovers A Ein Hochtönerpegel von 0 dB passt die Amplitude des Hochtöners an den Lautsprecher an. B Ein Hochtönerpegel von -3 dB reduziert die Amplitude des Hochtöners auf -3 dB niedriger als die des Mitteltöners (z.B. wenn die Hochtöner hoch in der Türfüllung eingebaut sind, die Mitteltöner jedoch tief im Fußpaneel). C Die austauschbare Hochtönerschutzbirne dient als Sicherung zum Schutz gegen Überlastung.Wenn die Birne durchgebrannt ist, wird sie aus der Halteklemme genommen und durch eine neue Birne (12 Volt, 10 Watt) ersetzt. D Doppelverstärkung – Die Stromkomponenten bieten die Möglichkeit, separate Verstärkerkanäle zum Hochtöner und Lautsprecher auf dem demselben Crossover zu verlegen. Dies ermöglicht bessere Kontrolle des Ausgangs jedes einzelnen Lautsprechers. HINWEIS: Wird das Crossover NICHT doppelt verstärkt, nur die W-Eingänge anschließen. Die Jumper müssen sich in der „Normal“-Position befinden. Doppelverstärkung

1. Das System muss ausgeschaltet sein.

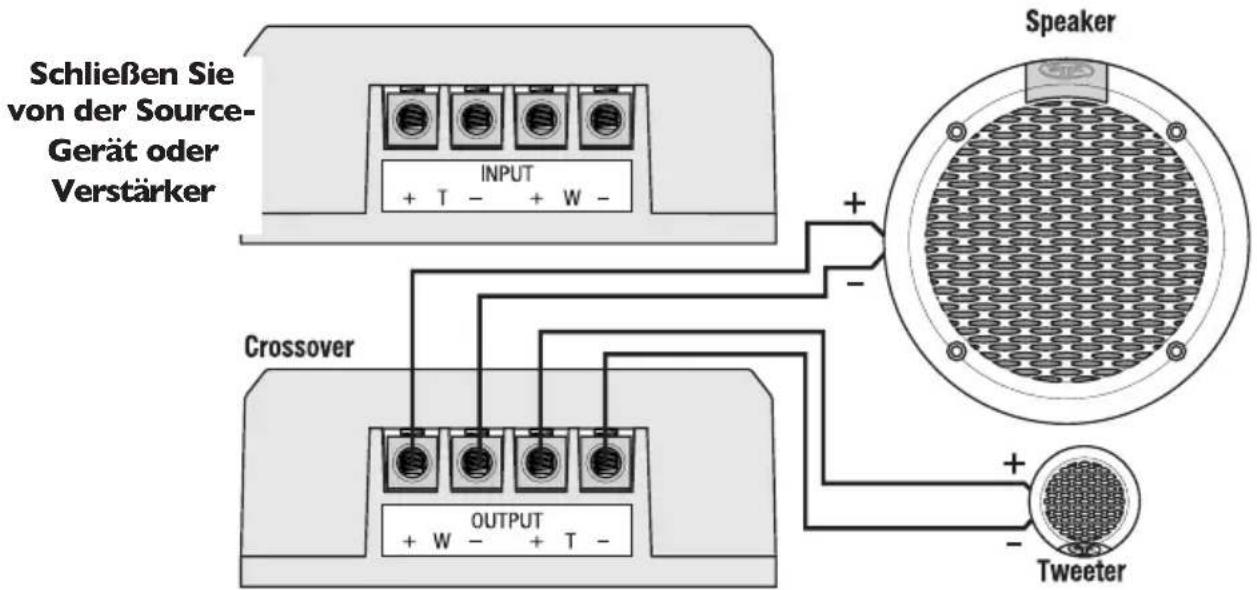

2. Die Lautsprecherausgänge vom Verstärker, die den Lautsprecher treiben, an die W-Eingänge auf dem

Crossover anschließen. Dann die Lautsprecherausgänge vom Verstärker, der den Hochtöner treibt, an die T-Eingänge auf dem Crossover anschließen.

3. Die Jumper von der „Normal“-Position in die „Bi Amp“-Position schieben.

Ansicht von der Unterseite des Crossovers7

EINBAU VON LAUTSPRECHERN

Diesen Abschnitt beim Einbau von Systemen

1. Ein Loch auf die Größe des Lautsprechers zuschneiden.

HINWEIS: Die korrekte Lochgröße findet sich im Abschnitt „Technische Daten“.

2. Setzen Sie den Lautsprecher in das Entlüftungsloch und kennzeichnen Sie die Position der Schraube

3. Den Ring entfernen. Die Löcher für die Schrauben mit einer 1/8-Zoll-Bohrerspitze (ca. 3,2 mm) bohren.

4. Das Kabel durch das ausgeschnittene Befestigungsloch verlegen.

5. Die Kabel befestigen. Die korrekte Lautsprecherpolarität beachten.

6. Setzen Sie den Lautsprecher in die Bohrung und schrauben Sie den Lautsprecher in Platz.

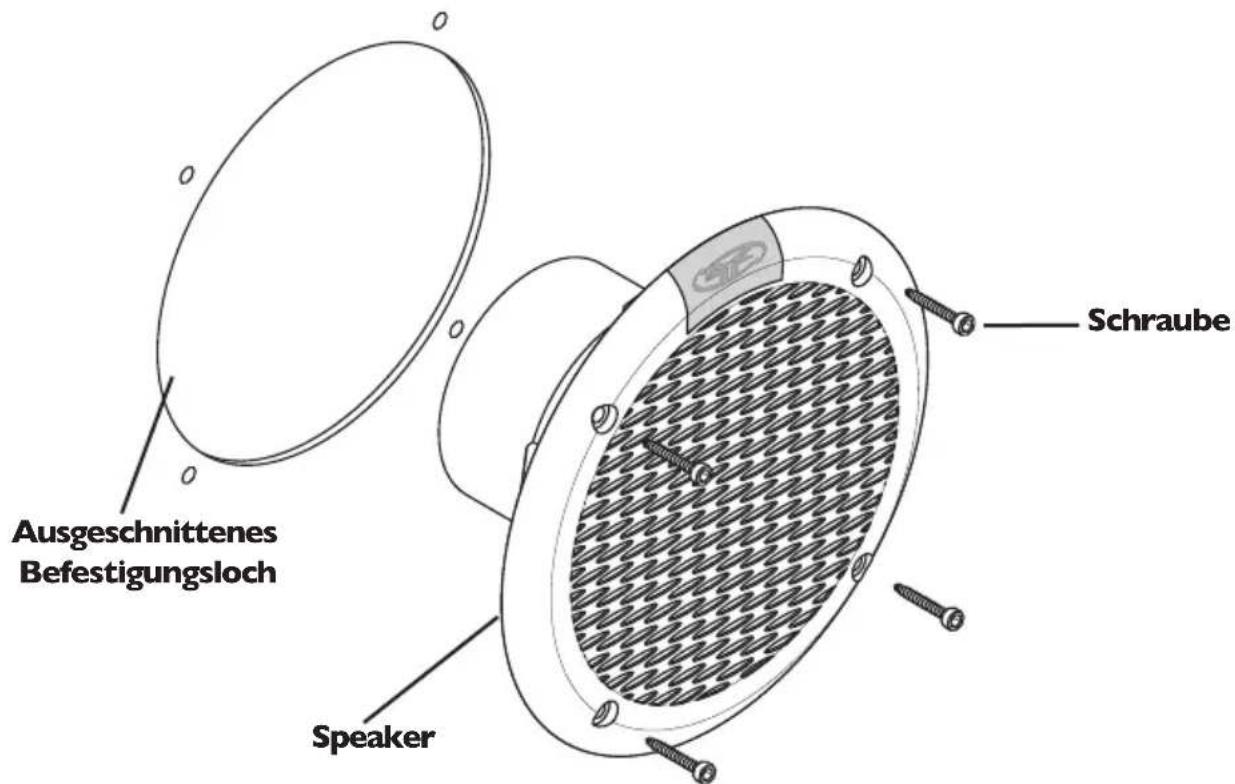

Schraube Beispiel eines Lautsprechereinbaus Ausgeschnittenes Befestigungsloch Speaker HINWEIS: Wird das Crossover NICHT doppelt verstärkt, nur die W-Eingänge anschließen. Die Jumper müssen sich in der „Normal“-Position befinden. Schließen Sie von der Source- Gerät oder Verstärker8 Deutsch TECHNISCHE DATEN Die technischen Daten können sich ohne Ankündigung ändern. Siehe Technische Daten auf Seite 8-10 des englischen Abschnitts FEHLERBESEITIGUNG Symptom Diagnose Maßnahme Kein Klang von den Lautsprechern Verzerrter Klang von den Lautsprechern Hochtöner „brennen“ leicht „durch“. Motorgeräusche aus einem oder mehreren Lautsprechern Verkabelung überprüfen, reparieren oder ersetzen. Mit einem funktionierenden Verstärker überprüfen und nach Bedarf reparieren oder ersetzen. Verkabelung mit einem Volt-/Ohmmeter überprüfen und nach Bedarf reparieren oder ersetzen. Mit einem funktionierenden Lautsprecher überprüfen und nach Bedarf reparieren oder ersetzen. Verkabelung überprüfen, reparieren oder ersetzen. Lautstärkeeinstellungen am Verstärker überprüfen und nach Bedarf anpassen Einstellungen am Equalizer überprüfen und nach Bedarf anpassen Verkabelung mit einem Volt-/Ohmmeter überprüfen und nach Bedarf reparieren oder ersetzen. Lautsprecherverkabel im Abstand von Geräuschquellen neu verlegen. Die Crossover von Geräuschquellen entfernen. Kabel sind nicht ordnungsgemäß angeschlossen. Verstärker bringt keine Leistung. Lautsprecherkabel schließen sich untereinander oder über das Fahrgestell kurz. Lautsprecher sind defekt. Inkorrekte Verkabelung zwischen Crossover und Lautsprechern Exzessive Leistung vom Verstärker Equalizer (falls vorhanden) hat exzessiven Boost im hohen Frequenzbereich Kabel sind über das Fahrgestell kurzgeschlossen. Lautsprecherkabel verlaufen in der Nähe einer Hochstromquelle (Stromkabel, Fahrzeugcomputer usw.). Crossover ist in der Nähe einer Hochstromquelle angebracht.9

Rockford Corporation bietet für Rockford Fosgate Produkte eine beschränkte Garantie zu folgenden Bedingungen: Laufzeit der Garantie Source-Geräte, Lautsprecher, Signalprozessoren und PUNCH-Verstärker – 1 Jahr POWER-Verstärker – 2 Jahre Type RF-Verstärker – 3 Jahre Alle werkseitig aufgearbeiteten Produkte – 90 Tage (Quittung erforderlich) Was gedeckt ist Diese Garantie erstreckt sich nur auf Rockford Fosgate Produkte, die von Rockford Fosgates Vertragshändlern an Verbraucher in den Vereinigten Staaten von Amerika oder deren Besitzungen verkauft wurden. Produkte, die von Rockford Fosgates Vertragshändlern an Verbraucher in einem anderen Land verkauft wurden, sind nur durch den Händler in dem betreffenden Land, nicht jedoch durch die Rockford Corporation gedeckt. Wer ist gedeckt Diese Garantie deckt nur den ursprünglichen Käufer von Rockford Produkten, die von einem Rockford Fosgate Vertragshändler in den Vereinigten Staaten gekauft wurden. Um Leistungen in Anspruch zu nehmen, muss der Käufer Rockford eine Kopie der Quittung vorlegen, die den Kundennamen, den Händlernamen, das Produkt und das Kaufdatum angibt. Produkte, die sich während der Garantiezeit als defekt erweisen, werden nach Rockford Fosgates Ermessen repariert oder (mit einem Produkt, das als gleichwertig erachtet wird,) ersetzt. Was nicht gedeckt ist

1. Durch Unfall, Missbrauch, unsachgemäßen Betrieb,Wasser, Diebstahl oder Versand verursachte Schäden

2. Jegliche Kosten, die im Zusammenhang mit Ein- bzw.Ausbau des Produkts entstanden sind

3. Leistungen, die nicht von Rockford oder einem autorisierten Rockford Fosgate Servicecenter erbracht

4. Produkte,an denen die Seriennummer unkenntlich gemacht, verändert oder entfernt wurde

5. Folgeschäden an anderen Komponenten

6. Produkte,die außerhalb der USA gekauft wurden

7. Produkte,die nicht von einem Rockford Fosgate Vertragshändler gekauft wurden

Einschränkung von implizierten Garantien Implizierte Garantien, einschließlich von Garantien der Eignung für einen bestimmten Zweck und Marktgängigkeit, werden auf den Zeitraum der obenstehenden ausdrücklichen Garantie beschränkt. Manche Staaten erlauben Einschränkungen der Gültigkeit der implizierten Garantie nicht. Daher trifft diese Einschränkung nicht in allen Fällen zu. Inanspruchnahme des Kundendienstes Kontaktieren Sie bitte den Rockford Fosgate Vertragshändler,bei dem Sie dieses Produkt gekauft haben. Benötigen Sie zusätzliche Hilfe, rufen Sie den Kundendienst von Rockford unter 1-800-669-9899 an. Sie erhalten dann eine RA# (Rücksendungsautorisierungsnummer), um jegliche Produkte an Rockford Fosgate zurückzusenden. Sie sind für die Rücksendung des Produkts an Rockford verantwortlich. EU-Garantie Dieses Produkt entspricht den gültigen EU-Garantiebestimmungen. Sprechen Sie mit Ihrem Vertragshändler über die Einzelheiten.Italiano
