MANUALE UTENTE Theva N°2 FOCAL

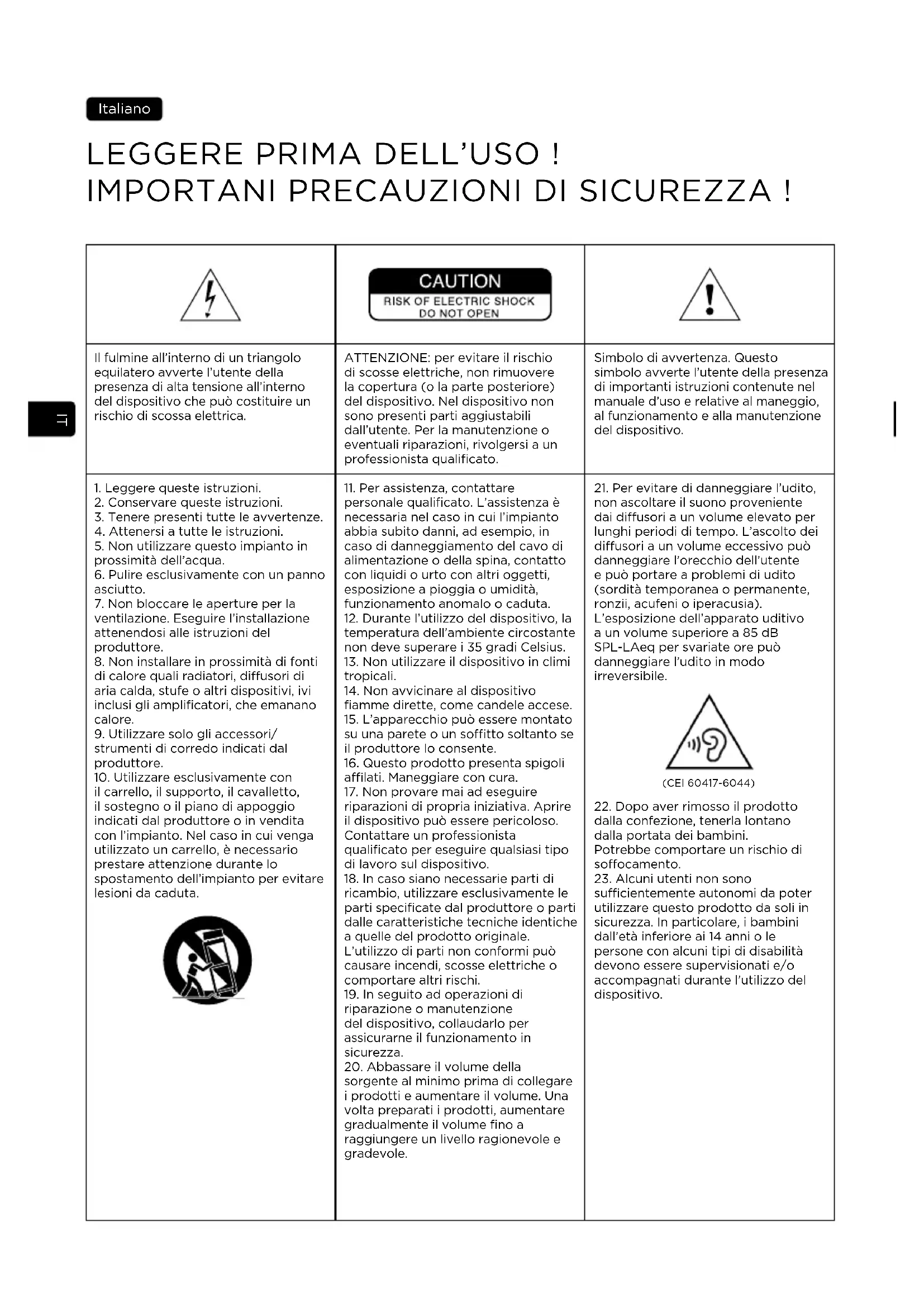

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Tenere presenti tutte le avvertenze.

4. Attenersi a tutte le istruzioni.

5. Non utilizzare questo impianto in

prossimità dell’acqua.

6. Pulire esclusivamente con un panno

7. Non bloccare le aperture per la

ventilazione. Eseguire l’installazione attenendosi alle istruzioni del produttore.

8. Non installare in prossimità di fonti

di calore quali radiatori, diusori di aria calda, stufe o altri dispositivi, ivi inclusi gli amplificatori, che emanano calore.

9. Utilizzare solo gli accessori/

strumenti di corredo indicati dal produttore.

10. Utilizzare esclusivamente con

il carrello, il supporto, il cavalletto, il sostegno o il piano di appoggio indicati dal produttore o in vendita con l’impianto. Nel caso in cui venga utilizzato un carrello, è necessario prestare attenzione durante lo spostamento dell’impianto per evitare lesioni da caduta.

11. Per assistenza, contattare

personale qualificato. L’assistenza è necessaria nel caso in cui l’impianto abbia subito danni, ad esempio, in caso di danneggiamento del cavo di alimentazione o della spina, contatto con liquidi o urto con altri oggetti, esposizione a pioggia o umidità, funzionamento anomalo o caduta.

13. Non utilizzare il dispositivo in climi

14. Non avvicinare al dispositivo

fiamme dirette, come candele accese.

15. L’apparecchio può essere montato

su una parete o un sotto soltanto se il produttore lo consente.

16. Questo prodotto presenta spigoli

alati. Maneggiare con cura.

17. Non provare mai ad eseguire

riparazioni di propria iniziativa. Aprire il dispositivo può essere pericoloso. Contattare un professionista qualificato per eseguire qualsiasi tipo di lavoro sul dispositivo.

18. In caso siano necessarie parti di

ricambio, utilizzare esclusivamente le parti specificate dal produttore o parti dalle caratteristiche tecniche identiche a quelle del prodotto originale. L’utilizzo di parti non conformi può causare incendi, scosse elettriche o comportare altri rischi.

19. In seguito ad operazioni di

riparazione o manutenzione del dispositivo, collaudarlo per assicurarne il funzionamento in sicurezza.

20. Abbassare il volume della

sorgente al minimo prima di collegare i prodotti e aumentare il volume. Una volta preparati i prodotti, aumentare gradualmente il volume fino a raggiungere un livello ragionevole e gradevole.

21. Per evitare di danneggiare l’udito,

non ascoltare il suono proveniente dai diusori a un volume elevato per lunghi periodi di tempo. L’ascolto dei diusori a un volume eccessivo può danneggiare l’orecchio dell’utente e può portare a problemi di udito (sordità temporanea o permanente, ronzii, acufeni o iperacusia). L’esposizione dell’apparato uditivo a un volume superiore a 85 dB SPL-LAeq per svariate ore può danneggiare l’udito in modo irreversibile.

22. Dopo aver rimosso il prodotto

dalla confezione, tenerla lontano dalla portata dei bambini. Potrebbe comportare un rischio di soocamento.

23. Alcuni utenti non sono

sucientemente autonomi da poter utilizzare questo prodotto da soli in sicurezza. In particolare, i bambini dall’età inferiore ai 14 anni o le persone con alcuni tipi di disabilità devono essere supervisionati e/o accompagnati durante l’utilizzo del dispositivo. (CEI 60417-6044)21 THEVA

Con lo scopo di migliorarsi, Focal-JMlab si riserva il diritto di modificare le specifiche tecniche dei suoi prodotti senza preavviso. Immagini non contrattuali. Italiano Per validare la garanzia Focal-JMlab adesso è possibile registrare il prodotto on-line su: www.focal.com/warranty Manuale d’uso La ringraziamo per avere acquistato un prodotto Focal. Le diamo il benvenuto nel nostro l’universo: quello dell’Alta fedeltà. Innovazione, tradizione, eccellenza e piacere sono i nostri valori. E il nostro obiettivo è uno solo: offrire agli ascoltatori un suono puro, fedele e ricco. Per sfruttare al meglio tutte le prestazioni del suo prodotto le consigliamo di leggere le istruzioni di questo libretto e conservarlo con cura per poterlo consultare anche in un secondo tempo. Manutenzione (fig. A) I diffusori Theva N°2/N°3 pesano quasi 20 kg. Durante le fasi di disimballo e installazione, si consiglia caldamente che siano 2 persone a sollevarli. I diffusori Theva presentano spigoli vivi. Attenzione a non ferirsi durante la loro manipolazione. Fissaggio della base (N°2, N°3) (fig. B) Portare la base davanti ai fori di fissaggio, posizionare le 4 viti in dotazione e serrarle servendosi della chiave Allen fornita. Prestare attenzione al fine di posizionare la base nel senso corretto (la parte alta sul davanti del diffusore). Successivamente, è sufficiente assemblare i pattini in gomma o le punte di disaccoppiamento, a seconda del tipo di pavimentazione su cui dovrà poggiare il diffusore una volta installato. Per le superfici rigide, prediligere l’uso dei pattini in gomma. Se invece l’installazione avviene su moquette o tappeti, sarà meglio utilizzare le punte per garantire una buona stabilità. Fissaggio dei pattini in silicone (N°1) (fig. C) Con i diffusori biblioteca Theva N°1 sono inclusi pattini in silicone. Quando si posizionano i diffusori su una mensola o un mobile, prima dell’installazione attaccare con attenzione i pattini di silicone. Se si desidera installare i diffusori sui piedi Theva (opzionali), fare riferimento alle istruzioni di montaggio fornite con i piedi. Griglie (fig. D) I diffusori Theva sono consegnati con griglie che consentono di proteggere gli altoparlanti. Si possono posizionare o rimuovere facilmente grazie a un sistema di fissaggio magnetico. Consigliamo di rimuoverle durante l’ascolto della musica, per godere al meglio delle prestazioni dei diffusori.22 THEVA

Manuale d’uso Collegamento (fig. E) I connettori dei Theva garantiscono dei contatti affidabili e polivalenti, per cavi spellati (fino a 4 mm di diametro), forcelle o banane. È obbligatorio rispettare la polarità dei diffusori. Il connettore segnato con “+” deve essere collegato all’uscita corrispondente dell’amplificatore, il connettore segnato con “-” sul morsetto negativo. Se questa condizione non viene rispettata, l’immagine stereo e la percezione dei bassi si degradano considerevolmente. Scegliere dei cavi di qualità di sezione appropriati alla lunghezza: il vostro rivenditore vi saprà consigliare. Scelta della posizione (fig. F, G, I) I vostri diffusori sono stati studiati per restituire, nel modo più fedele possibile, tutte le forme di musica o programmi home cinema. Si raccomanda comunque di osservare qualche semplice regola per ottimizzare le loro prestazioni, garantire un buon equilibrio tonale e un’immagine sonora realista. I diffusori dovranno essere posizionati simmetricamente, di fronte alla zona d’ascolto, in modo da formare idealmente un triangolo equilatero con questa. È tuttavia possibile variare queste distanze per trovare il compromesso ideale in funzione delle condizioni particolari di arredo (fig. F). I diffusori dovranno essere posizionati alla stessa altezza, su uno stesso piano orizzontale. Idealmente, il tweeter dovrà essere posizionato a livello dell’orecchio dell’ascoltatore, secondo il punto d’ascolto abituale (fig. G). Non posizionate i diffusori troppo vicino ad uno degli angoli della stanza ed evitate di avvicinarli troppo al muro. Questo avrebbe come effetto quello di sollecitare alcune risonanze del locale e aumentare artificialmente il livello dei bassi. Al contrario, se il livello dei bassi è giudicato insufficiente, si potrà cercare di avvicinare i diffusori ai muri per riequilibrarli (fig. I). Ottimizzazione (fig. H) Per i perfezionisti, offriremo adesso la formula ottimale di posizionamento: Se A è la distanza dal centro dell’altoparlante alla parete più vicina (pavimento o muro), B la distanza intermedia e C la distanza maggiore (A < B < C), la relazione B

= AC definisce la posizione ideale del diffusore.

• Esempio: Se il centro dell’altoparlante è distante 50 cm dal muro posteriore (A) e 60 cm dal pavimento (B), allora la parete laterale sarà idealmente a 72 cm (C = B

/A = 72 cm). Consigli per l’utilizzo Il comportamento dei diffusori dipende dall’acustica della stanza, dal corretto posizionamento dei diffusori nella stanza e dalla posizione dell’ascoltatore. È possibile agire su questi elementi per correggere o migliorare un effetto ricercato. La percezione stereofonica è imprecisa e mal centrata: provate ad avvicinare i diffusori uno all’altro e/o ad orientarli verso il punto d’ascolto. Il suono è duro ed aggressivo: l’acustica della stanza è probabilmente troppo riverberante. Contemplate l’utilizzo di materiali assorbenti (tappeti, divani, arazzi, tende…) e riflettenti (arredi) per assorbire o diffondere le risonanze. Il suono è “piatto”, smorzato: eccesso di materiali assorbenti nella stanza, il suono è bloccato, senza rilievo. Cercate un compromesso migliore tra materiali assorbenti e riflettenti del vostro arredo. In maniera generale, si cercherà di fare in modo che il muro dietro i diffusori sia di natura riflettente affinché il suono si sviluppi in maniera corretta. Al contrario, il muro dietro la zona d’ascolto dovrà essere idealmente assorbente per evitare che dei riflessi posteriori “inquinino” la percezione dell’immagine stereofonica. I mobili potranno essere posizionati con criterio sulle pareti laterali per diffondere le onde sonore al fine di evitare la sollecitazione di alcune zone di frequenza, Thevattutto nei suoni medi (soppressione dell’effetto23 THEVA

Manuale d’uso “flutter echo”). Periodo di rodaggio Gli altoparlanti utilizzati nei diffusori Theva sono degli elementi meccanici complessi che esigono un periodo di adattamento per funzionare al meglio delle loro possibilità e adattarsi alle condizioni di temperatura e umidità dell’ambiente. Questo periodo di rodaggio varia a seconda delle condizioni incontrate e può prolungarsi di qualche settimana. Per accelerare questa operazione, vi consigliamo di far funzionare i diffusori per una ventina di ore consecutive. Una volta stabilizzate totalmente le caratteristiche del diffusore, potrete godere appieno delle prestazioni dei vostri diffusori Theva. Precauzioni particolari L’unica manutenzione di cui avranno bisogno i diffusori Theva sarà quella di essere spolverati con un panno asciutto. Se il diffusore è macchiato, vi consigliamo semplicemente di usare un panno umido. Non utilizzare mai solventi, detergenti, alcool, prodotti corrosivi o abrasivi per pulire la superficie del diffusore. Evitare la vicinanza con le fonti di calore. Scelta dell’amplificatore Non è l’eccesso di potenza di un amplificatore che rischia di deteriorare il diffusore e gli altoparlanti ma, al contrario, una mancanza di potenza. In effetti se il volume è troppo elevato, l’amplificatore satura e genera dei segnali parassiti che rischierebbero di distruggere il tweeter. La capacità dinamica e la definizione dei diffusori Theva sono sufficientemente elevati per mettere in evidenza le qualità e difetti degli amplificatori associati. Il vostro rivenditore saprà consigliarvi nella scelta, in funzione dei vostri gusti e del vostro budget. Condizioni di garanzia Tutti gli altoparlanti Focal sono coperti da garanzia emessa dal distributore ufficiale Focal del tuo paese. Il tuo distributore potrà fornirti tutti i dettagli relativi alle condizioni di garanzia. La copertura della garanzia comprende quanto concesso dalla garanzia legale in forza nel paese in cui è stata emessa la fattura d’acquisto originale.ES ¡PARA LEER EN PRIMER LUGAR! ¡ESTAS INSTRUCCIONES DE SEGURIDAD SON IMPORTANTES! Español El rayo representado en un triángulo equilátero advierte al usuario de que en el aparato hay altas tensiones que pueden suponer un riesgo de choque eléctrico. ADVERTENCIA: Para prevenir el riesgo de choque eléctrico, no retire la tapa (ni la parte trasera) de este aparato. Ningún componente de este aparato es reemplazable por el usuario. Para operaciones de mantenimiento o de reparación, póngase en contacto con un profesional cualificado. Símbolo de advertencia. Este símbolo se ha diseñado para advertir al usuario de la presencia de instrucciones importantes mencionadas en el manual de usuario y relacionadas con el manejo, funcionamiento y mantenimiento del dispositivo.

Corretto smaltimento di questo prodotto. Questa marcatura indica che, nell'UE, questo prodotto non deve essere smaltito insieme agli altri rifiuti domestici. A titolo preventivo per l'ambiente e la salute, deve essere riciclato in modo responsabile per favorire il riutilizzo delle risorse materiali. Per mandare indietro l'apparecchio usato, si prega di utilizzare il sistema di reso e raccolta o di contattare il rivenditore da cui è stato acquistato il prodotto, il quale potrà procedere a riciclare il prodotto in totale sicurezza.57 THEVA

- BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - France - www.focal.com Tel. (+33) 04 77 43 57 00 - Fax (+33) 04 77 43 57 04 - SCCG - 05/04/2023 - v1 Scansionare il codice QR per informazioni sullo smaltimento degli imballaggi Scan QR code for information on packaging disposal Raccolta dierenziata. Verifica le disposizioni del tuo Comune.
