Tipo di prodotto	Piano cottura a induzione da incasso
Marca	Foster
Modello	KE 86.5F.STD
Numero di zone di cottura	4
Tipi di zone	2 zone rettangolari 210x190 mm (2,1 kW), 1 zona rotonda Ø200 mm (2,3 kW), 1 zona rotonda Ø145 mm (1,4 kW)
Alimentazione elettrica	220-240 V ~ 50/60 Hz (1 fase + N) oppure 380-415 V ~ 50/60 Hz (2 fasi + N)
Potenza massima totale	7,4 kW
Consumo energetico (UE 66/2014)	185,8 Wh/kg
Funzioni di cottura	10 livelli di potenza, Booster (P), Riscaldamento rapido automatico (R), Funzione Ponte, Timer indipendente per zona, Pausa, Blocco/Sicurezza bambini, Spegnimento di sicurezza automatico
Indicatore di calore residuo	Visualizzazione « H » sul display della zona
Sistema Power Management	Distribuzione automatica della potenza tra le zone
Sicurezza	Rilevamento pentole, Protezione contro il surriscaldamento, Ventilatore di raffreddamento, Spegnimento di sicurezza per zona
Pulizia	Superficie vetroceramica: pulizia con prodotti specifici; raschietto per sporco incrostato; evitare spugne abrasive
Installazione	Da incasso, taglio del piano di lavoro, guarnizione in schiuma di poliuretano fornita
Collegamento elettrico	Cavo H05V2V2-F, sezione secondo modello, messa a terra obbligatoria
Limitazione di potenza regolabile	Tramite il menu Service, livelli da 1 a 5

Domande frequenti - KE 86.5F.STD Foster

Qual è la potenza massima del piano Foster KE 86.5F.STD ?

La potenza massima totale è di 7,4 kW per i modelli a 4 zone. Ogni zona ha una potenza nominale specifica (es: 2,1 kW per le zone rettangolari).

Come attivare la funzione Booster (P) ?

Selezionare la zona di cottura e far scorrere il dito sul cursore da sinistra a destra fino a raggiungere la potenza massima. Il display mostra P e la funzione è attiva per 10 minuti, poi torna automaticamente al livello 9.

Cosa significa la visualizzazione 'L' sul display ?

La visualizzazione L indica che la sicurezza bambini è attivata. Per disattivarla, premere contemporaneamente i tasti =0 e || per 3 secondi entro 10 secondi dall'accensione.

Come pulire la superficie vetroceramica ?

Pulire dopo ogni utilizzo con un prodotto specifico per vetroceramica. Utilizzare un raschietto per lo sporco incrostato (zucchero, ecc.). Evitare spugne abrasive e detergenti aggressivi. Per le macchie d'acqua, si può usare una soluzione di aceto, ma non sulla cornice.

Come attivare la sicurezza bambini ?

Accendere il piano con il tasto ⏻, assicurarsi che tutte le zone siano a 0, quindi premere contemporaneamente =0 e || per 3 secondi. Il display mostra L e la sicurezza bambini rimane attiva anche dopo lo spegnimento.

Cosa fare in caso di codice errore E2 ?

Il codice E2 indica un surriscaldamento del piano. Non riscaldare pentole vuote, utilizzare pentole adatte a induzione e lasciare raffreddare il piano. Se il problema persiste, contattare il servizio post-vendita.

Posso usare pentole in rame o alluminio ?

No, le pentole devono essere compatibili con induzione (fondo magnetico). Le pentole in rame, alluminio o vetro non funzionano. Usare una calamita per verificare se il fondo è magnetico.

Come impostare il timer indipendente ?

Accendere il piano e attivare la zona desiderata. Premere contemporaneamente i tasti - e + del timer. Selezionare la zona premendo più volte - e +, quindi impostare il tempo con +. Il timer può essere impostato fino a 1h59min. Alla fine, la zona si spegne e suona un allarme.

Perché il piano si spegne da solo ?

È dovuto allo spegnimento di sicurezza automatico: ogni livello di potenza ha una durata massima (es: livello 9 dopo 90 minuti). Se il piano si spegne, verificare il calore residuo (visualizzazione H) o se una pentola viene rilevata.

Come installare il piano nel piano di lavoro ?

L'installazione deve essere effettuata da un tecnico autorizzato. Incollare la guarnizione in schiuma di poliuretano sul perimetro del piano, posizionarlo nel taglio e fissarlo con i supporti forniti. Rispettare le distanze di sicurezza minime (≥250 mm dalle pareti laterali, ≥800 mm sotto una cappa).

MANUALE UTENTE KE 86.5F.STD Foster

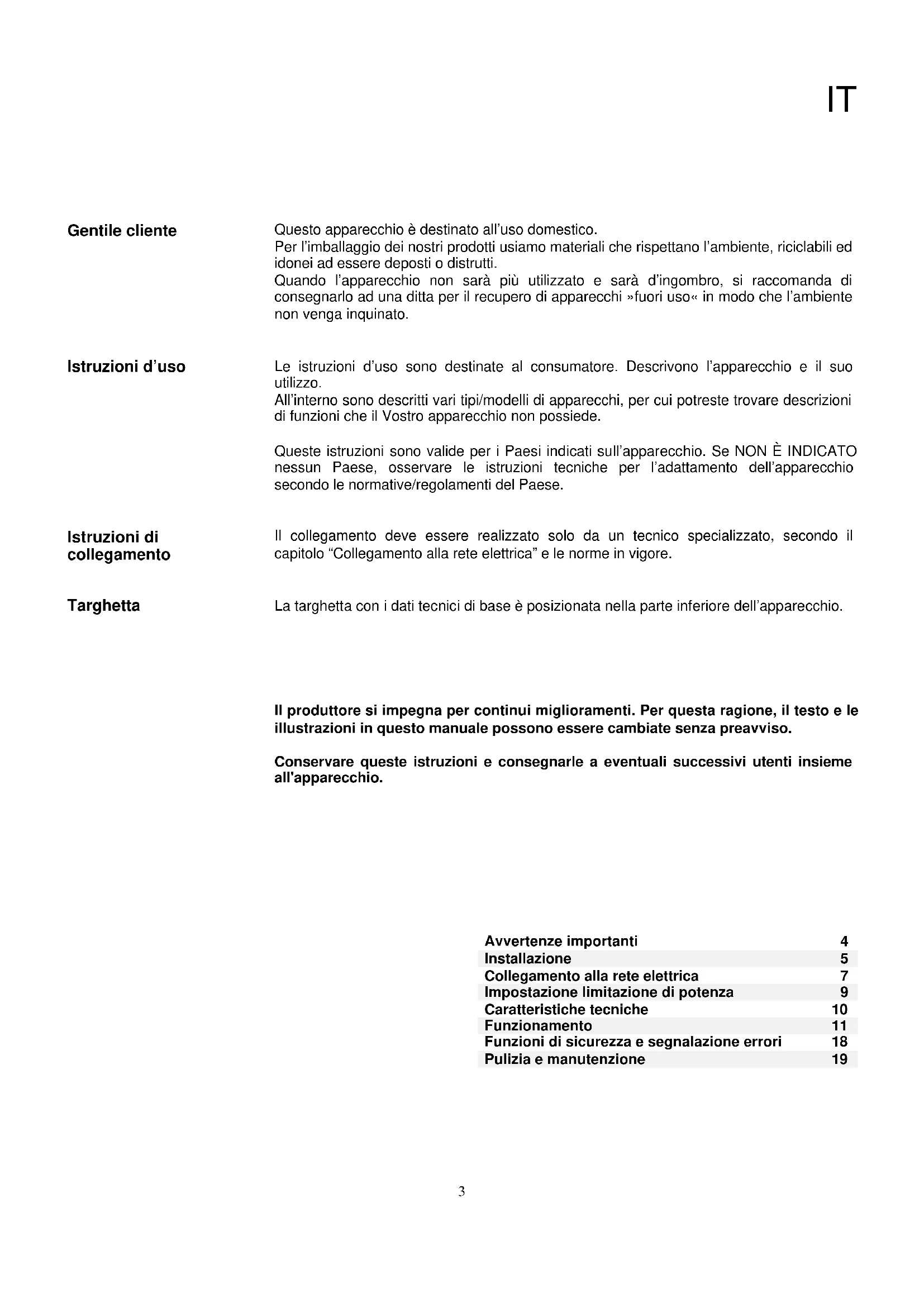

IT - Manuale d'installazione e uso

IT - Piano cottura a induzione in vetroceramica

EN - Induction vitroceramic hob

Questo apparecchio è destinato all'uso domestico.

Per l'imballaggio dei nostri prodotti usiamo materiali che rispettano l'ambiente, riciclabili ed idonei ad essere depositi o distrutti.

Quando l'apparecchio non sarà più utilizzato e sarà d'ingombro, si raccomanda di consegnarlo ad una ditta per il recupero di apparecchi »fuori uso« in modo che l'ambiente non venga inquinato.

Istruzioni d'uso

Le istruzioni d'uso sono destinate al consumatore. Descrivono l'apparecchio e il suo utilizzo.

All'interno sono descritti vari tipi/modelli di apparecchi, per cui potreste trovare descrizioni di funzioni che il Vostro apparecchio non possiede.

Queste istruzioni sono valide per i Paesi indicati sull'apparecchio. Se NON È INDICATO nessun Paese, osservare le istruzioni tecniche per l'adattamento dell'apparecchio secondo le normative/regolamenti del Paese.

Istruzioni di collegamento

Il collegamento deve essere realizzato solo da un tecnico specializzato, secondo il capitolo “Collegamento alla rete elettrica” e le norme in vigore.

Targhetta

La targhetta con i dati tecnici di base è posizionata nella parte inferiore dell'apparecchio.

Il produttore si impegna per continui miglioramenti. Per questa ragione, il testo e le illustrazioni in questo manuale possono essere cambiate senza preavviso.

Conservare queste istruzioni e consegnarle a eventuali successivi utenti insieme all'apparecchio.

Avvertenze importanti	4
Installazione	5
Collegamento alla rete elettrica	7
Impostazione limitazione di potenza	9
Caratteristiche tecniche	10
Funzionamento	11
Funzioni di sicurezza e segnalazione errori	18
Pulizia e manutenzione	19

• L'apparecchio e le sue parti accessibili diventano molto calde durante l'uso. Si deve prestare attenzione a non toccare gli elementi riscaldanti. I bambini con meno di 8 anni di età devono essere tenuti lontani se non continuamente sorvegliati.
• Fate attenzione ai bambini, non lasciateli nelle vicinanze dell'apparecchio e avvertiteli del pericolo d'ustioni.
• L'apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenza, a condizione che siano sorvegliati o che abbiano ricevuto istruzioni per l'uso dell'apparecchio in modo sicuro per capire i rischi inerenti.
  • I bambini non devono giocare con l'apparecchio.
• La pulizia e la manutenzione non devono essere effettuate dai bambini senza la supervisione di un adulto.

La cottura automatica con grasso o olio può essere pericolosa e può provocare incendi. Usare la fiamma cautela durante la preparazione degli alimenti che necessitano utilizzo di lardo o d'olio (ad esempio, che fritte). Non cercare di spegnere un eventuale incendio con l'acqua, ma spegnere l'apparecchio e poi e la fiamma con un coperchio o una coperta antincendio.

Pericolo d'incendio: non conservare oggetti sulle superfici di cottura.

Se la superficie è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche.

• L'apparecchio non deve essere pulito con apparecchi a vapore o ad alta pressione.
. Oggetti metallici quali coltelli, forchette, cucchiai o coperchi non dovrebbero essere posti sopra l'apparecchio perché possono scaldarsi.
- L'apparecchio non è destinato ad essere utilizzato per mezzo di un timer esterno o di un sistema separato di controllo remoto.
• Non usare l'apparecchio per riscaldare l'ambiente.
- Attenzione al collegamento elettrico di altri apparecchi nelle immediate vicinanze che non venga in contatto con l'apparecchio caldo.
- Non conservate sotto all'apparecchio oggetti sensibili a cambiamenti di temperatura, come, ad esempio, detersivi, spray, etc.
- Nel caso di disturbi, staccate immediatamente la presa dalla rete elettrica e chiamate il Servizio di Assistenza.
• L'apparecchio è prodotto secondo gli standard di sicurezza in vigore.
- Non allacciare il piano cottura alla rete elettrica con prolunghe o prese multiple, perché non garantiscono la necessaria sicurezza (ad es. rischio di surriscaldamento).
• Collegare l'apparecchio ad una connessione permanente.
- L'apparecchio può essere installato nel mobile della cucina e collegato alla rete elettrica solo da un tecnico autorizzato.
• Non posizionare pentole vuote sulle zone cottura.
- Le zone cottura non devono funzionare a vuoto, senza le pentole.
- Non usare la superficie dell'apparecchio come piano di lavoro. Gli oggetti appuntiti potrebbero graffiarla.
- La preparazione di cibi in contenitori di plastica o di alluminio sulle zone cottura calde è vietata. Non posizionare sulla superficie di cottura oggetti in plastica o carta d'alluminio.
. L'uso duraturo di pentole in ghisa può cambiare la superficie e la cornice dell'apparecchio. L'intervento del servizio d'assistenza non è sotto garanzia.
- Se l'apparecchio viene installato sopra un forno dotato di sistema pirolitico, non deve essere utilizzato mentre il procedimento pirolitico è in corso poiché può far scattare la protezione da surriscaldamento del piano cottura.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche.

Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a e vitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

INSTALLAZIONE

Avvertenze importanti

• L'apparecchio deve essere installato solo da un tecnico autorizzato.
- Il rivestimento del mobile deve essere trattato con colle termoresistenti (100°C) altrimenti, a causa di minore resistenza termica, può cambiare la forma e il colore.
- Idealmente l'apparecchio deve essere installato senza mobili o pareti su entrambi i lati. È consentita la presenza di mobili oppure pareti solo su un lato dell'apparecchio; sull'altro lato, invece, non è assolutamente possibile posizionare mobili o pareti più alti dell'apparecchio, per la protezione dal pericolo di incendio.

• La distanza minima fra il bordo dell'apparecchio e il mobile/parete è di 250mm.
• Tutte le dimensioni e le distanze da adottare per il corretto funzionamento dell'apparecchio sono riportate nelle figure di seguito.
• Il mobile non deve avere un cassetto. Se il mobile della cucina possiede un divisorio orizzontale, quest'ultimo deve essere distante min. 20mm dalla superficie inferiore dell'apparecchio. Lo spazio fra il divisorio e l'apparecchio deve essere vuoto e dentro non si devono lasciare oggetti.

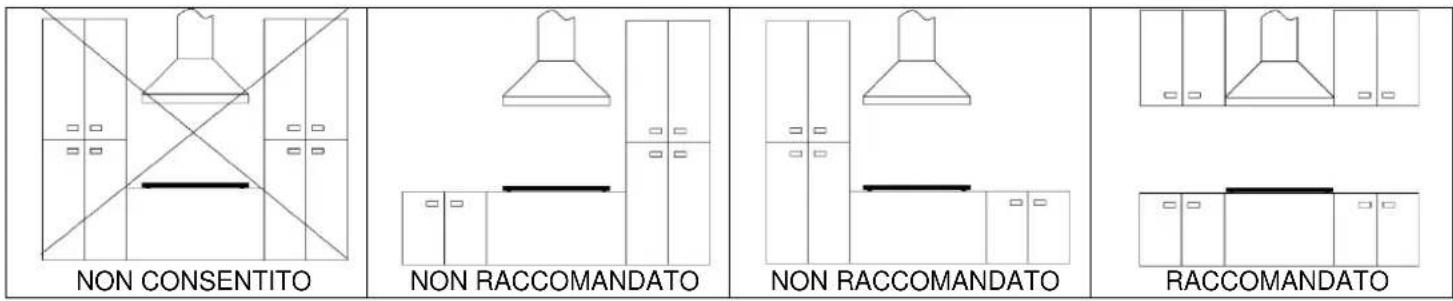

• I mobili appesi sopra l'apparecchio e un'eventuale cappa devono essere posizionati alla giusta altezza in modo che non venga disturbato il processo lavorativo.
• Se l'apparecchio viene installato sotto una cappa aspirante è necessario rispettare la distanza di sicurezza indicata dal produttore della cappa. In assenza di precise indicazioni, o se al di sopra dell'apparecchio si trovano materiali facilmente infiammabili (ad es.una mensola), la distanza di sicurezza deve essere di almeno 800 mm.
  • Installare l'apparecchio solo dopo aver montato il mobile pensile e la cappa aspirante per evitare di danneggiarlo.
• Deve esserci un'apertura di minimo 5mm nella parte anteriore, per consentire la corretta ventilazione e raffreddamento dell'apparechnio.
  • L'apparecchio non deve essere installato sopra frigoriferi, congelatori, lavastoviglie, lavatrici e asciugabiancheria.
  Nella parte inferiore del mobile è possibile installare un forno solo se dotato di ventilatore tangenziale ①.

- Prima di installare il forno, togliere, la parete posteriore del mobile (parete di almeno 40mm di spessore); inoltre, deve esserci un'apertura di minimo 5mm nella parte anteriore.

e c ① b

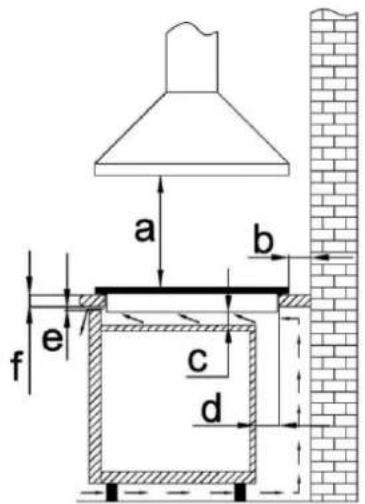

a	≥800 mm
b	≥50 mm
c	≥20 mm
d	≥80 mm
e	≥5 mm
f	≥30 mm

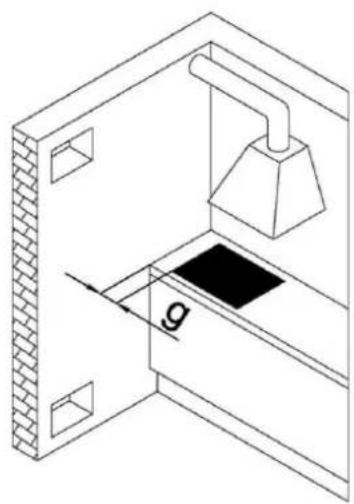

g	≥250 mm

a b c d e f

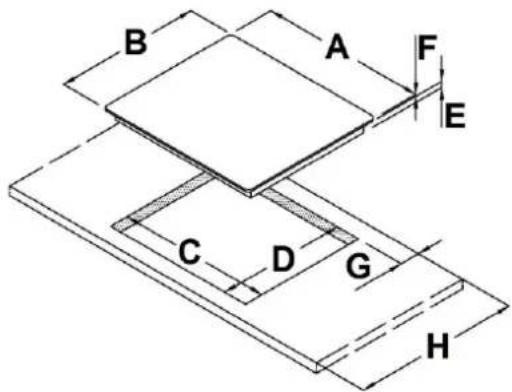

DIMENSIONI DEL FORO DI INCASSO

Posizionamento della guarnizione in poliuretano espanso (apparecchi in vetro)

Prima dell'installazione dell'apparecchio nel piano di lavoro, incollare, sulla parte inferiore del vetro, la guarnizione in poliuretano espanso, che è in dotazione con l'apparecchio.

L'installazione senza la guarnizione è vietata!

La guarnizione deve essere posizionata nel modo seguente:

• Togliere la pellicola protettiva;
- Incollare la guarnizione ad A=2-3mm dal bordo del vetro, su tutti e 4 i lati senza sovrapporla negli angoli.
- Durante il posizionamento evitare qualsiasi contatto fra il vetro e qualche oggetto affilato.

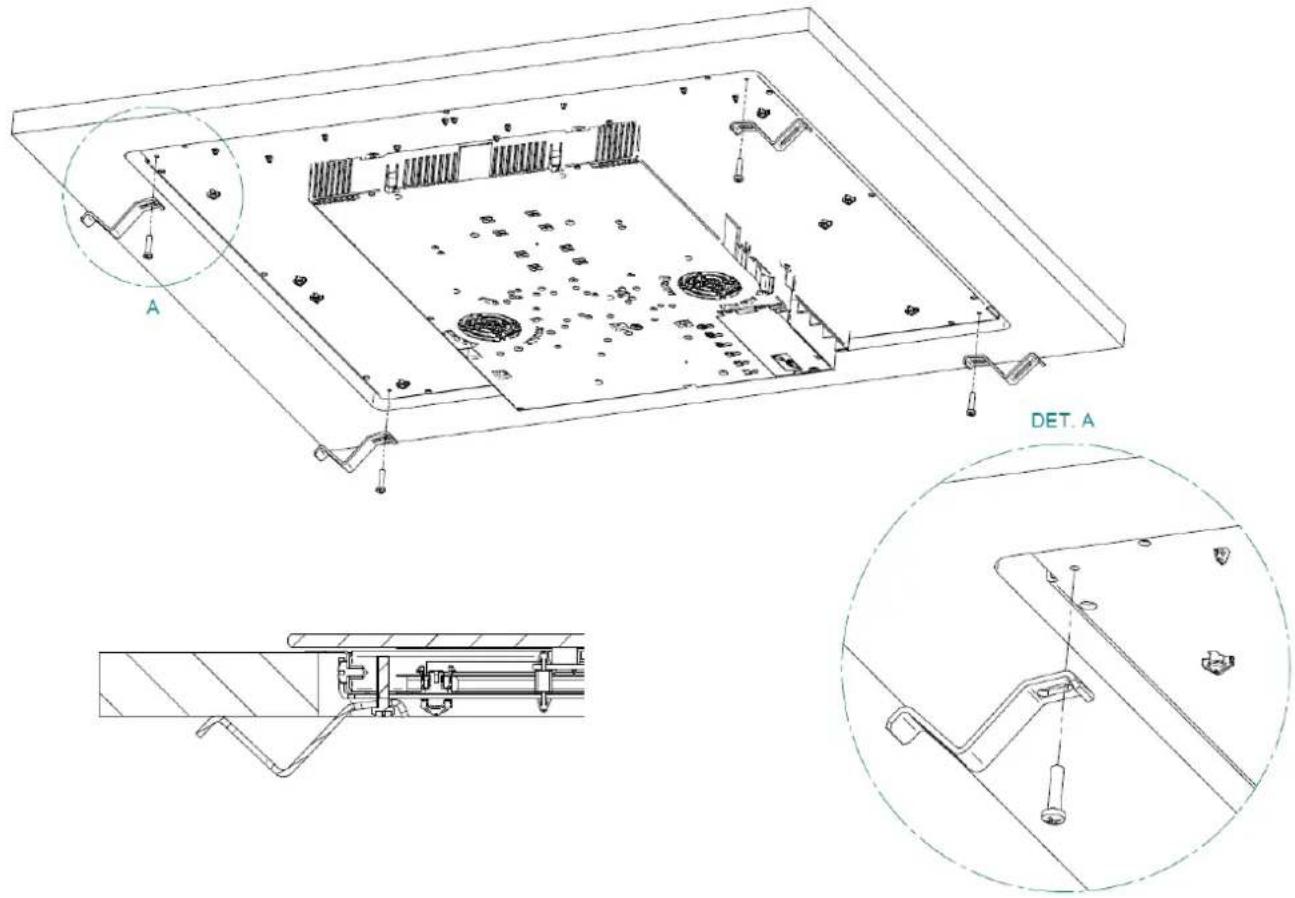

Il fissaggio dell'apparecchio al piano di lavoro si realizza mediante l'utilizzo delle staffe in dotazione nel sacchetto accessori. Dopo aver applicato la guarnizione e posizionato il piano nel foro di incasso, posizionare le staffe e fissarle mediante l'utilizzo delle viti in dotazione. Utilizzare i fori nei quattro angoli del piano cottura.

A DET. A

• Il collegamento elettrico deve essere eseguito SOLO da un tecnico specializzato.
• La protezione del collegamento elettrico deve rispettare le norme in vigore.
• I morsetti di collegamento sono raggiungibili quando aprite il coperchio dei conduttori.
• Prima del collegamento verificare che la tensione, indicata sulla targhetta, corrisponda alla tensione della rete elettrica.
• La targhetta con tutti i dati tecnici è posizionata nella parte inferiore del piano cottura.
• Per realizzare una connessione fissa alla rete, si dovrà interporre tra l'apparecchio e la rete un dispositivo omnipolare d'interruzione. Questo dispositivo deve assicurare una separazione dei contatti, che fornisca una disconnessione completa nelle condizioni di sovratensione della categoria III.
• Dopo l'installazione, le parti isolate e quelle che portano corrente elettrica devono essere protette dall'eventuale contatto.
• Prima di ogni intervento staccare l'apparecchio dalla rete elettrica. Il collegamento elettrico dell'apparecchio deve seguire lo schema, secondo la tensione della rete elettrica.
• Collegiate il cavo di protezione al morsetto segnato con il simbolo del cavo di terra.
• Il cavo di collegamento deve passare attraverso il pressacavo che lo protegge da strappi accidentali.
• Dopo il collegamento accendetelo, per circa 3 minuti, per verificare il funzionamento.
• Per un collegamento sbagliato o non a norma si possono rovinare parti dell'apparecchio e in questo caso la garanzia non risponde!
• Il cavo di collegamento NON deve toccare la parete posteriore dell'apparecchio perché quest'ultima si scalda molto durante il funzionamento.
• L'apparecchio è generalmente configurato alla potenza massima disponibile, riportata nella tabella dei dati tecnici. È possibile impostare una modalità di funzionamento con limitazione di potenza. Tale impostazione può essere realizzata al momento dell'installazione o successivamente da un tecnico specializzato. Vedere capitolo impostazione limitazione di potenza.

Schema di collegamento

Utilizzare cavi del tipo H05V2V2-F

LINEA	L1 – L2 – L3	MARRONE – NERO - GRIGIO
TERRA	[XBW2]	GIALLO / VERDE
NEUTRO	N1 – N2	BLU

Modello	Tensione di alimentazione	Numero di fasi	Sezione dei conduttori	Schema di collegamento
7380645	220-240 V~ 50/60 Hz 1	phase + N 3 x 2,5	mm2
738164573812457382645	220-240 V~ 50/60 Hz 1	phase + N 3 x 4 mm2
	380-415 V ~ 50/60 Hz	2 phases + N 4 x 2,5 mm2
73836457384645	220-240 V~ 50/60 Hz 1	phase + N 5 x 2,5 mm2
	380-415 V ~ 50/60 Hz 3	phases + N 5 x 1,5 mm2

ATTENZIONE! LA MESSA A TERRA E' OBBLIGATORIA.

La sicurezza elettrica di questo apparecchio può essere garantita solo in presenza di un sistema di messa a terra efficace, conforme con le vigenti norme di sicurezza locali e nazionali.

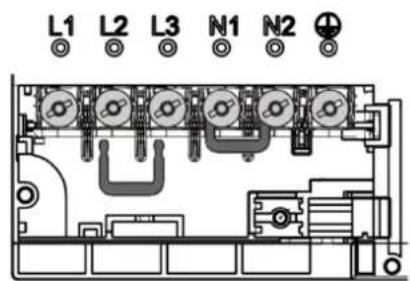

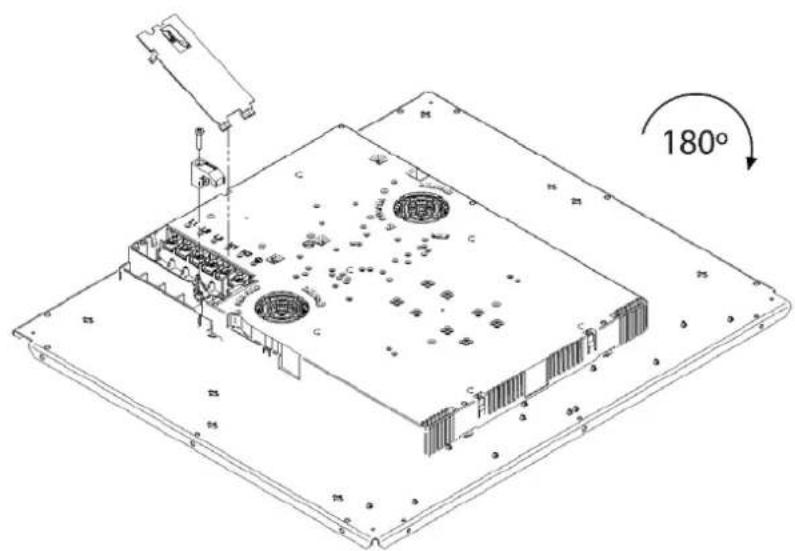

È possibile accedere alla morsettiera nella parte inferiore dell'apparecchio. Aprire la morsettiera con l'utilizzo di un cacciavite con punta a taglio. Realizzare il collegamento elettrico come esposto nella tabella sopra riportata, a seconda del modello acquistato e del tipo di connessione elettrica.

180°

L1 L2 L3 N1 N2

Adattamento di base dei sensori all'ambiente

Dopo ogni collegamento alla rete elettrica si esegue automaticamente l'adattamento di base che assicura la funzione ottimale dei sensori. Tutti i display si accendono per alcuni secondi. Durante l'adattamento dei sensori non ci deve essere alcun oggetto sopra al piano cottura. Se non è così, l'adattamento si interrompe finchè non togliete gli oggetti. Durante questo tempo non potete usare il piano cottura.

L'apparecchio è generalmente configurato alla potenza massima disponibile, riportata nella tabella dei dati tecnici.

È tuttavia possibile impostare una modalità di funzionamento con limitazione di potenza. In tal modo la massima potenza erogabile dal piano cottura viene limitata ad un valore fisso.

L'impostazione limitazione di potenza deve essere eseguita SOLO da un tecnico specializzato.

Per impostare la limitazione di potenza, eseguire le seguenti operazioni.

1. Collegare il piano all'alimentazione elettrica.

2. Entro due minuti, accedere al Service Menu, premendo contemporaneamente i tasti =0 e || fino a sentire un segnale acustico.

3. Premere i due cursori slider illuminati, fino a sentire un secondo segnale acustico. Il dispay "Timer" mostra [CF6].

4. Premere il tasto || . Il display "Timer" mostra [PHA].

5. Agire sul cursore slider (estremità sinistra → - , estremità destra → +) per selezionare il livello di potenza desiderato. Il livello selezionato è mostrato dal display di una zona cottura.

La corrispondenza fra i livelli di potenza e i valori di limitazione sono riportati nella tabella sottostante.

1. Per confermare la selezione e uscire dal Service Menu, premere contemporaneamente i tasti =0 e ||

Per uscire dal Service Menu senza apportare modifiche, premere.

ATTENZIONE! Assicurarsi che la potenza selezionata sia conforme al dimensionamento dei fusibili installati nell'impianto domestico.

Tabella dei livelli di potenza

Modello	7380645	7381645 – 7381245 - 7382645	7383645	7384645
0 (Default)	3700 W	7400 W	11100 W	10400 W
1	2800 W	2800 W	2800 W	2800 W
2	3500 W	3500 W	3500 W	3500 W
3	-	4500 W	4500 W	4500 W
4	-	6000 W	6000 W	6000 W
5	-	-	7400 W	7400 W
Modello	7380645	7381645 - 7381245 - 7382645	7383645	7384645
Configurazione
Tensione di alimentazione	220-240 V ~ 1N	220-240 V ~ 1N380-415 V ~ 2N	220-240 V ~ 1N380-415 V ~ 3N	220-240 V ~ 1N380-415 V ~ 3N
Frequenza di alimentazione	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz
Zone cottura	1) 210 x 190 mm - 2,1 kW(P = 3,0 kW)	1) 210 x 190 mm - 2,1 kW(P = 3,0 kW)2) ∅ 200 mm - 2,3 kW(P = 3,0 kW)3) ∅ 145 mm - 1,4 kW(P = 1,85 kW)	1) 210 x 190mm - 2,1 kW(P = 3,0 kW)	1) 210 x 190 mm - 2,1 kW(P = 3,0 kW)4) ∅ 250 mm - 2,3 kW(P = 3,0 kW)
Potenza massima totale	3,7 kW	7,4 kW	11,1 kW	10,4 kW

Informazioni secondo il regolamento (EU) 66/2014

Modello	7380645	7381645 - 7381245 - 7382645			7383645	7384645
Tipologia di piano	Piano di cottura a induzione	Piano di cottura a induzione			Piano di cottura a induzione	Piano di cottura a induzione
Numero di zone cottura	2	4			6	5
Tecnologia di riscaldamento	Zone di cottura a induzione	Zone di cottura a induzione			Zone di cottura a induzione	Zone di cottura a induzione
Dimensione della superficie utile per ciasucna zona cottura [cm]	2x 210 x 190	2x 210 x 190	∅ 200	∅ 145	6x 210 x 190	4x 210 x 190	∅ 250
EC electric cookingConsumo energetico per zona o area di cottura, calcolato al kg [Wh/kg]	187	187	185,2	184	187	187	186
EC electric hobConsumo energetico del piano cottura, calcolato al kg [Wh/kg]	187	185,8			187	186,8

FUNZIONAMENTO

Principio di funzionamento

Pentole adatte

Il piano è dotato di zone cottura a induzione a potenze elevate. Il calore si genera direttamente nel fondo della pentola, dove serve di più, senza inutili perdite. Così il consumo energetico è molto minore rispetto alle zone cottura standard.

La superficie in vetroceramica non si scalda direttamente, ma solamente con il calore che ritorna dalla pentola riscaldata. Questo calore è indicato (dopo lo spegnimento) con H. Il riscaldamento nella zona cottura è assicurato dalla bobina a induzione, inserita sotto la superficie in vetroceramica. La bobina stabilizza il campo magnetico; sul fondo delle pentole (che possono essere magnetizzate) si formano vortici di corrente, che le scaldano.

• Le pentole, durante la cottura, devono stare in mezzo alla zona cottura.
• Le pentole, che assicurano induzione, sono stoviglie di acciaio, smaltate d'acciaio o gettate d'acciaio. Le pentole d'acciaio con il fondo di rame o alluminio o le stoviglie di vetro non sono adatte.
• Se usate la pentola a pressione la dovete controllare finchè non raggiunge la pressione giusta. All'inizio la zona cottura funziona alla massima potenza, dopo, secondo le indicazioni del produttore della pentola, con il sensore adatto abbassate la potenza di cottura.

- Fare attenzione nel momento dell'acquisto delle pentole alla nota »rende possibile induzione«.

ZONA COTTURA	∅ MIN. FONDO PENTOLA
210x190 mm(SINGOLA)	∅ 110 mm
210x190 mm(BRIDGE)	∅ 230 mm
∅ 145	∅ 90 mm
∅ 200	∅ 110 mm
∅ 250	∅ 130 mm

Note:

Quando viene inserita la funzione Bridge, la zona che si crea può essere utilizzata in due modi:

• Con due pentole.
• Con una pentola.

Se si usano pentole più grandi rispetto alla dimensione massima consigliata, il tempo per il riscaldamento sarà più lungo, in quanto il riscaldamento si propagherà dal centro ai bordi della pentola per conduzione, in questo caso anche la temperatura sarà molto disomogenea.

Esperimento con calamita

Con una calamita A potete verificare se il fondo della pentola può essere magnetizzato. Usate le pentole dove la calamita rimane sul fondo.

Riconoscimento pentole

Uno dei vantaggi dei piani cottura a induzione è il riconoscimento pentole.

Se sulle zone cottura non ci sono pentole, quando il piano viene acceso i display mostreranno. Se nel tempo di 10 secondi posizionate la pentola sulla zona cottura, la zona la percepisce e si accende sul livello impostato.

Nel momento in cui togliete la pentola dalla zona cottura, la fornitura d'energia s'interrompe. Se sulla zona cottura posizionate pentole con il diametro più piccolo, la zona lo percepisce e userà solo l'energia necessaria per il riscaldamento.

Il piano cottura si danneggia:

• se vengono riscaldate pentole vuote.
• se usate pentole non adatte (p.e. con il fondo non piatto).
• se usate le pentole di argilla che lasciano graffi sulla superficie in vetroceramica.
• se la pentola non è perfettamente asciutta.

L'utilizzo sia di pentole di cattiva qualità che di qualsiasi adattatore per pentole non magnetiche fa decadere la garanzia sul prodotto. In questo caso, il fabbricante non puo' essere considerato responsabile per eventuali danni causati all'apparecchio e/o a oggetti nelle vicinanze dello stesso.

Livelli cottura

La potenza delle zone cottura può essere selezionata su dieci livelli differenti.

Livello	Intenzione
0	Spegnimento, uso del calore residuo
1-2	Conservazione cibo caldo, cottura piccole quantità di cibo
3	Cottura lenta (proseguimento cottura dopo riscaldamento forte)
4-5	Cottura lenta grandi quantità
6	Cottura per arrostire,rosolare il cibo
7-8	Cottura per arrostire il cibo
9	Inizio cottura, arrosto
A	Riscaldamento veloce automatico
P	Cottura particolarmente potente per quantità estremamente grandi di cibo

Nella tabella sono descritti gli esempi delle singole impostazioni.

Consigli per il risparmio energetico

• Fate attenzione al momento dell'acquisto delle pentole, perché il diametro indicato corrisponde al diametro superiore o al coperchio, che è sempre maggiore del fondo della pentola.
• Le pentole a pressione sono particolarmente indicate per il risparmio poiché, grazie alla pressione interna elevata, riescono a finire la cottura in tempo minore.
• Fate attenzione che nella pentola a pressione ci siano sempre abbastanza liquidi perché altrimenti potrebbe verificarsi il surriscaldamento che danneggerebbe sia la pentola sia il piano cottura.
  • Coprire sempre le pentole con adeguati coperchi.
• Usate pentole adeguate per la quantità di cibo che si cucina.

Comando

• Al momento dell'accensione del piano cottura in vetroceramica si accendono tutti gli indicatori. Il piano cottura è pronto per l'uso.
• Il piano cottura è dotato di sensori elettronici che si accendono se toccate le superfici indicate per almeno 1 secondo.
• Ogni accensione dei sensori è confermata con un segnale acustico.
• Non posizionate gli oggetti sulla superficie dei sensori (Comunicazione di errori_ ).
• Fate in modo che la superficie dei sensori sia sempre pulita.

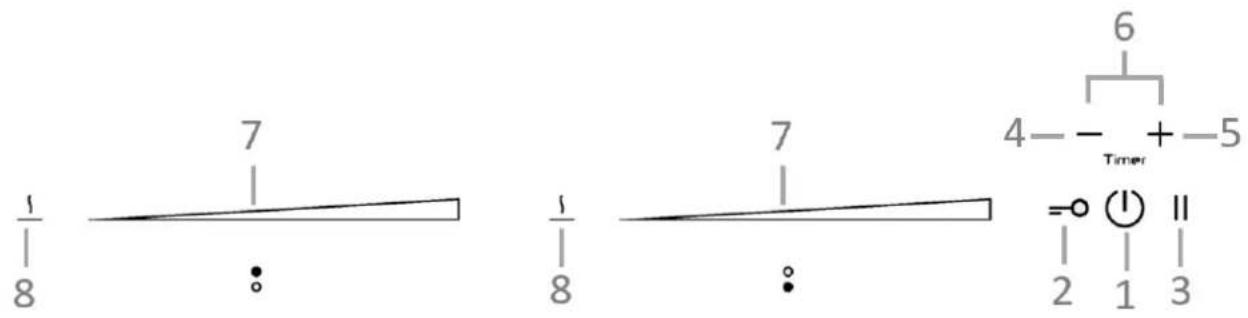

1/8 7 ⋮ 1/8 7 ⋮ 6 4—- +—5 Timer =○ (●) || 2 1 3

1. Accensione/Spegnimento piano cottura
2. Blocco
3. Pausa
4. (-) Timer
5. (+) Timer
6. Timer
7. Cursore slider
8. Riscaldamento

Funzionamento del cursore slider

0	0
Valore intermedio	Valore intermedio
Valore massimo	Valore massimo

Accensione del piano cottura

Accensione delle zone cottura

• Toccare ⏻ per almeno 1 secondo.
• Il comando è attivo e tutti i display mostrano 0.
- La prossima impostazione deve essere eseguita in 10 secondi altrimenti il comando si spegne.

Se avete acceso il comando, nei prossimi 10 secondi scegliere la zona cottura desiderata premendo e scorrendo sul rispettivo cursore, per impostare il livello di cottura da 1-9.

• Premendo il cursore per la prima volta, il valore viene impostato conforme al posto di contatto. Si accendono le spie di controllo sopra al cursore, proporzionalmente al valore impostato.
• Scivolando con il dito sul cursore, si può cambiare il valore del livello di cottura: verso destra il valore aumenta, verso sinistra viene ridotto.
• Quando il dito viene rimosso dal cursore, la zona di cottura inizia a riscaldarsi secondo la potenza impostata.

Spegnimento delle zone cottura

Spegnimento del piano cottura

Blocco

Se si preme, per almeno 3 secondi, un punto preciso del cursore, si attiva il sistema di cottura automatico (vedere il capitolo "Riscaldamento veloce automatico").

• La zona di cottura scelta deve essere attivata.
• Premere l'inizio del cursore, il display mostra 0. Un breve segnale acustico conferma lo spegnimento.
  • Il piano cottura può essere spento in qualsiasi momento premendo ⏻.
• Si attiva il segnale acustico e vengono spenti tutti i display/led tranne quelli delle zone di cottura ancora calde che visualizzano, indicazione del calore residuo.

Attivando tale funzione è possibile impedire l'utilizzo delle zone di cottura anche da parte dei bambini.

Attivazione

• Il piano cottura deve essere acceso.
• Premere =0 per circa 1 secondo, il rispettivo LED si accende, il blocco è attivo.
• Il blocco protegge tutti i sensori contro un azionamento involontario, tranne ⏻ e =0.
• Se il piano viene spento quando la funzione di blocco è attiva, quest'ultima rimarrà in memoria fino ad una nuova accensione del piano.
• Quando i Timer programmati terminano il rispettivo tempo, gli allarmi possono essere spenti premendo ⏻ o ⊕ senza bisogno di sbloccare il controllo.

Disattivazione

• Il piano cottura deve essere acceso.
- Premere =0 per circa 1 secondo, la disattivazione è confermata da un breve segnale acustico.

Protezione bambini

Questa funzione può essere attivata/disattivata solo dopo aver acceso il piano con il tasto e con tutte le zone cottura a livello zero.

Attivazione

• Premere contemporaneamente =0 e || per 3 secondi.
  • La funzione è attiva e tutti i display mostrano
• Il comando si spegne automaticamente dopo 10 secondi.

La protezione bambini disattiva tutti i tasti tranne ⏻. Una volta attiva, il comando rimane bloccato anche se viene spento e riacceso.

Disattivazione

• Entro 10 sec. premere contemporaneamente =0 e || per 3 secondi.
  • La funzione è disattivata.

Pausa

L'esecuzione della funzione è possibile solo se almeno una zona cottura è in funzione. In modalità pausa, il processo di cottura è sospeso e il piano cottura non eroga potenza.

Attivazione

- Premere || per almeno 1 secondo, il rispettivo LED si accende e tutti i display mostrano il simbolo ||

Durante la funzione

• I timer già programmati vengono bloccati e continuano quando la funzione termina.
  • Le zone cottura vengono spente.
• Il riscaldamento automatico e la funzione Booster vengono spenti.
• Il calcolo del calore residuo e la limitazione del tempo di funzionamento continuano.
• Le altre funzioni dei LED continuano ad essere accesi secondo lo stato.

La Funzione può durare max. 10 minuti.

Il piano cottura può essere acceso o spento in qualsiasi momento premendo, in questo caso una possibile modalità di pausa attiva è quindi terminata.

Disattivazione

• Premere II, si illuminano i LED sopra al cursore di una delle zone cottura.
• Entro 10 secondi, premere e scorrere, da sinistra a destra, sul cursore della zona illuminata.
• Il LED sopra al tasto di pausa si spegne e viene ristabilita la condizione prima della modalità di pausa.

Richiamo

Usando questa funzione le impostazioni possono essere salvate velocemente quando, per errore, il controllo viene spento premendo ⏻ innavertitamente.

Dopo lo spegnimento, l'operatore ha 6 secondi per riaccendere il controllo e altri 6 secondi per premere ||. Tutte le precedenti impostazioni vengono recuperate. Tale funzione può essere utilizzata solo se è attiva almeno una zona cottura (livello di cottura>0) indipendentemente che sia attiva o meno la funzione blocco.

Indicazione calore residuo

Il piano cottura è dotato dell'indicatore di calore residuo ha zona cottura non si scalda direttamente, ma attraverso il calore di ritorno trasmesso dalla pentola. Dopo lo spegnimento della zona, il display mostra il simbolo illuminato e, finché è attivo, lo potete usare per riscaldare le pietanze o scongelare gli alimenti.

Quando il simbolo sparisce, la zona cottura è sempre calda.

Pericolo di ustioni!

Cottura veloce

Potete usare questa funzione per una cottura veloce; con l'aiuto di potenza aggiuntiva, potete scaldare velocemente anche grandi quantità di cibo. Dopo l'attivazione, la potenza aggiuntiva è attiva per 10 minuti, dopodiché passa automaticamente al livello di cottura 9. Quando è attiva la cottura veloce, la potenza di una delle zone cottura è limitata, sul display vengono visualizzati, alternandosi per pochi secondi, il livello di cottura e la potenza limitata dovuta alla cottura veloce sull'altra zona cottura.

Attivazione

• Selezionare una zona cottura e scorrere il dito sul cursore slider da sinistra verso destra, fino ad attivare la massima potenza P della zona cottura desiderata;
  • La potenza aggiuntiva è attiva;
  • Il display mostra il simbolo P

Disattivazione

- Premere e scorrere sul cursore slider della zona cottura desiderata, fino ad arrivare a se si vuole spegnere la zona oppure, fino al livello di cottura desiderato.

Riscaldamento veloce automatico

SISTEMA POWER MANAGEMENT

Il sistema Power Management ripartisce la potenza disponibile tra le zone cottura disposte a coppie (come la/le figure a lato), fornendo la potenza massima a una zona di cottura e riducendo automaticamente la potenza disponibile all'altra zona di cottura. Il display della seconda zona di cottura alterna, per pochi secondi, la potenza di cottura prescelta e la potenza limitata.

In determinate circostanze la funzione di cottura particolarmente potente si può disinserire automaticamente, per proteggere i componenti elettronici interni al piano cottura.

Questa funzione preriscalda la zona alla massima temperatura in modo da portarla velocemente alla temperatura richiesta. Dopo un tempo definito (indicato nella tabella sottostante) il livello di cottura ritornerà al livello precedentemente impostato.

Può essere attivata su ogni zona di cottura, per tutti i livelli di cottura, tranne per il livello 9 dove la potenza è al massimo costantemente.

Attivazione

• Premere per almeno 3 sec. un punto qualsiasi del cursore della zona di cottura prescelta;
• Nel rispettivo display, viene visualizzato R in alternanza con il livello di cottura selezionato, che sarà il livello di cottura a cui dovrà funzionare la zona al termine del riscaldamento veloce;
• A scadenza del tempo indicato nella tabella, la funzione viene disinserita e R si spegne. Il sistema di cottura automatica può essere disinserito in qualsiasi momento modificando il livello di potenza della cottura.

Livello	1	2	3	4	5	6	7	8
Durata risc. Automatico (secondi)	40	72	120	176	256	432	120	192

Bridge

Con questa funzione è possibile gestire due zone di ugual diametro e potenza. La funzione bridge è disponibile per le zone cottura che mostrano i simboli Un Le due zone vengono attivate nello stesso istante e controllate operando solo su una di esse.

Attivazione

• sia che le due zone di cottura funzionino ad un diverso livello, sia che siano a livello 0, premere contemporaneamente un punto qualsiasi dei rispettivi cursori slider.
• ora le due zone funzionano insieme, si accendono i LED a destra dei rispettivi display. Sul display della zona di controllo viene visualizzato il livello mentre, il display della zona controllata si spegne;
• quando la funzione è attiva, è possibile impostare il timer, il led si accenderà vicino a entrambi i display.
• Se entro 10 minuti non viene rilevata nessuna pentola sulla zona cottura finale, la funzione Bridge viene disattivata automaticamente.

Disattivazione

• Premere contemporaneamente un punto qualsiasi dei rispettivi cursori delle zone interessate (stesso procedimento dell'attivazione).
• Si disattiva la funzione, i display delle due zone cottura visualizzano e possono essere impostati di nuovo.

Riscaldamento

La funzione di riscaldamento viene usata per mantenere caldi i cibi precedentemente cucinati e può anche essere usata come funzione di scongelamento o cottura a fuoco lento.

Attivazione

• Premere 1 della zona cottura desiderata, si attiva la modalità "riscaldamento" 1 ;
• Se 12 viene premuto nuovamente, la funzione si disattiva.

Spegnimento di Sicurezza

Il funzionamento ininterrotto alla massima potenza di ogni zona cottura è limitato nel tempo (vedi tabella). Quando si spegne la zona cottura per il meccanismo di sicurezza, sul display si illumina il simbolo O o H, se c'è il calore residuo.

Livello	Minuti prima dello spegnimento di sicurezza
Riscaldamento	120
1	522
2	402
3	318
4	258
5	210
6	168
7	138
8	114
9	90
P	10

Sistema di Sicurezza contro il Surriscaldamento

Esempio: Impostate la zona cottura al livello di cottura 5 e lo lasciate funzionare per un certo tempo. Se non cambiate il livello di cottura, il meccanismo di sicurezza, dopo 210 min. di funzionamento, spegnerà la cottura.

Il piano a induzione è dotato di un sistema di sicurezza contro il surriscaldamento, che protegge la parte elettronica dai danni. Questo sistema di sicurezza funziona su più livelli. Quando la temperatura della zona cottura raggiunge livelli molto alti, si attiva per primo il ventilatore a due livelli. Se questo non dovesse bastare, si disattiva la "Funzione cottura veloce"; così facendo si abbassa il livello di cottura di alcune zone oppure subentra il sistema di sicurezza che lo spegne del tutto. Quando la superficie si raffredda, avete nuovamente a disposizione tutta la potenza delle zone cottura.

Timer

Tale funzione facilita la cottura rendendo possibile l'impostazione di timer per le zone cottura. Per ogni zona è possibile impostare un timer indipendente.

Attivazione

• Il piano cottura deve essere acceso e la zona su cui si vuole impostare il timer deve essere in funzione.
• Premere contemporaneamente -e , nel display del timer compare 0.00_e si accende della prima zona di cottura attiva, partendo da sinistra.
• Premere contemporaneamente Ⓔe⊕il numero di volte necessario, per selezionare la zona su cui si vuole impostare il timer. 3 si accende solo per le zone di cottura attive.
• Entro 10 secondi dalla pressione di ⏻e⊕ potete impostare il valore del timer agendo su ⊙⊕

- Il valore del timer può essere visualizzato:

• in minuti e secondi, fino a 9min59sec;
• in ore e minuti, fino a 1h59min. In questo caso si accende la scritta "min" sotto il display del timer.

Il tempo di cottura può essere impostato indipendentemente per ogni zona cottura.

Modifica del tempo di cottura

• Il tempo di cottura può essere modificato in qualsiasi momento durante il funzionamento.
• Premere contemporaneamente e; (+)
• Premere contemporaneamente Ⓑe⊕ il numero di volte necessario per selezionare la zona di cui si vuole modificare il timer. La zona è individuata dall'accensione di
• Entro 10 secondi premere Ⓑe⊕ per la modifica del tempo.

Tempo residuo

• Viene visualizzato sempre il tempo minore. ( della zona cottura interessata ha un'illuminazione più forte rispetto agli altri);
  • Premere contemporaneamente e; (+)
• Premere contemporaneamente Ⓑe⊕ il numero di volte necessario, per selezionare la zona di cui si vuole vedere il tempo residuo. La zona è individuata dall'accensione di
• Sul display del timer verrà visualizzato il tempo residuo della zona cottura selezionata.

Disattivazione

Passato il tempo impostato di funzionamento, si attiva il segnale acustico e la zona di cottura si spegne. Il segnale acustico si può spegnere premendo Ⓞ + oppure si spegne da solo dopo 2 minuti.

Disattivazione prima della scadenza del tempo impostato

• Premere contemporaneamente e;
- Premere contemporaneamente (-e)(+) il numero di volte necessario, per selezionare la zona a cui si vuole disinserire il timer. La zona è individuata dall'accensione di
• Premere ⊖ fino al valore 0.
• della zona di cottura si spegne e il timer si disattiva.

Avvertitore

Il timer può essere usato come avvertitore anche se lo state già usando per la cottura a tempo.

Attivazione

Se il piano cottura è spento:

• Premere Ⓐ per accenderlo;

- Premere contemporaneamente ⏻ + per attivare il timer. Nel display del timer compare 0.00. Se è attiva qualche zona di cottura, si accende ⚣ della prima zona di cottura attiva, partendo da sinistra.

- Premere contemporaneamente ⏰e⊕ il numero di volte necessario per la selezione dell'avvertitore, ⊕ si trova tra ⏰e⊕;

- Il valore del timer viene impostato agendo su ⊖o⊕;

- Anche per l'avvertitore è possibile impostare il tempo in minuti e secondi o, in ore e minuti.

Disattivazione

Passato il tempo impostato, si accende il segnale acustico a intervalli, che può essere spento premendo Ⓗo⊕, oppure si spegne da solo dopo 2 minuti.

Se volete spegnere l'avvertitore prima del tempo impostato:

• Premere contemporaneamente e; +

- Premere contemporaneamente Ⓑe⊕ il numero di volte necessario per la selezione dell'avvertitore, si illumina;

- Premere ⊖ fino al valore 0. L'avvertitore è disattivato.

• Durante il periodo di garanzia possono essere eseguite le riparazioni solo dal Servizio di Assistenza autorizzato.
• Prima della riparazione, staccare l'apparecchio dalla rete elettrica, cioè, staccare il cavo di alimentazione o svitare il fusibile.
• Gli interventi e le riparazioni non autorizzati possono provocare la folgorazione o il corto circuito, per cui non eseguiteli. Lasciate questi lavori ai tecnici autorizzati.
• Nel caso di piccoli disturbi potete cercare di risolvere il problema seguendo i consigli delle istruzioni d'uso.
• L'intervento del servizio di assistenza durante la garanzia non è gratuito se l'apparecchio non funziona a causa di un utilizzo non corretto.
• L'eliminazione dei guasti o i reclami, che sono stati provocati dall'uso o dall'installazione non corretta, non saranno riparati in garanzia. Le spese di riparazione saranno a carico dell'utente.

CODICE ERRORE	DESCRIZIONE ERRORE RIMEDIO
	Attivazione continua dei sensori per più di 10 secondi, causata dalla presenza di oggetti o liquidi sul vetro nella zona del comando.	Rimozione oggetti e/o liquidi + pulizia del vetro. Se il problema persiste, contattare il centro di assistenza tecnica autorizzato, specificando il codice di errore.
L	Nessun errore!Sicurezza bambini attiva.	Sbloccare il piano.
	Pentola non presente o pentola non adatta.	Usare pentole adatte per l'induzione. Se il problema persiste, contattare il centro di assistenza tecnica autorizzato, specificando il codice di errore.
E8	Errato funzionamento della ventola di raffreddamento.	Aria di scarico bloccata, ad esempio da carta.Oppure ventola guasta.Contattare il centro di assistenza tecnica autorizzato, specificando il codice di errore.
E3	Pentola non adatta.	Usare pentole adatte per l'induzione. Se il problema persiste, contattare il centro di assistenza tecnica autorizzato, specificando il codice di errore.
E2	Surriscaldamento eccessivo del piano cottura.	Non riscaldare pentole vuote.Utilizzare pentole appropriate per induzione.Lasciare raffreddare il piano cottura.Se il problema persiste, contattare il centro di assistenza tecnica autorizzato, specificando il codice di errore.
Er21Er22Er20Er36Er31Er47Er40EAEHU400E4E5E6E7E9	Contattare il centro di assistenza tecnica autorizzato – specificando il codice di errore.

PULIZIA E MANUTENZIONE

La superficie in vetroceramica deve essere pulita dopo ogni utilizzo, poichè ogni piccola macchia che rimane si brucerà sulla superficie calda.

Per la manutenzione ordinaria usate detersivi per vetroceramica.

Prima di ogni utilizzo della superficie in vetroceramica bisogna togliere la polvere dalla superficie e possibile sporcizia dal fondo delle pentole, che potrebbe graffiare le zone cottura (Fig.1).

Non usate le spugne d'acciaio o i detersivi abrasivi che possono graffiare la vie. Altrettanto si può danneggiare usando spray aggressivi o detersivi non atti (Fig.1 e Fig.2).

La segnaletica si può consumare per l'uso dei detersivi aggressivi, spugne d'acciaio o i fondi delle pentole sporchi (Fig.2). La sporcizia più piccola può essere eliminata con una spugna umida e poi la superficie va asciugata per bene (Fig.3).

Le macchie d'acqua si possono eliminare con la soluzione di aceto, con la quale però non potete passare sulla cornice (di alcuni modelli) perché può perdere la sua brillantezza. Non dovete usare detersivi e spray aggressivi per eliminare il calcare (Fig.3).

La sporcizia più ostinata si elimina con detersivi specifici per la pulizia delle superfici in vetroceramica. Seguite i consigli del produttore del detersivo.

Attenzione a togliere completamente il detersivo dalla superficie poichè qualche residuo potrebbe danneggiare la superficie in vetroceramica (Fig.3).

La sporcizia più ostinata o bruciata va tolta con il raschietto. Fate attenzione che la maniglia in plastica del raschietto non venga in contatto con il piano cottura caldo (Fig.4).

Fate attenzione a non farvi male quando usate il raschietto!

Lo zucchero o le pietanze che contengono tanto zucchero possono danneggiare per sempre la superficie in vetroceramica (Fig.5), per questo bisogna immediatamente eliminare con il raschietto i residui di zucchero dalla superficie in vetroceramica anche se è ancora calda (Fig.4).

Un cambio di colore della superficie in vetroceramica non influisce sul funzionamento o sulla stabilità della superficie. Quest'ultima è conseguenza di utilizzo delle pentole in rame o in alluminio o i residui del cibo sul fondo della pentola, che però è molto difficile eliminare.

Tutti gli errori sopra indicati sono di carattere estetico e non influenzano mente il funzionamento dell'apparecchio. Essi non possono essere eliminati in ia.

Dear customer!

• Con dos recipientes.
• Con un recipiente.
