NESCV2 - Forno a microonde PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Forno a microonde professionale con convezione e grill
Marca	Panasonic
Modello	NESCV2

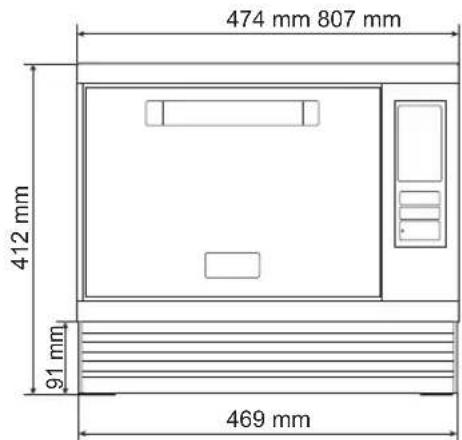

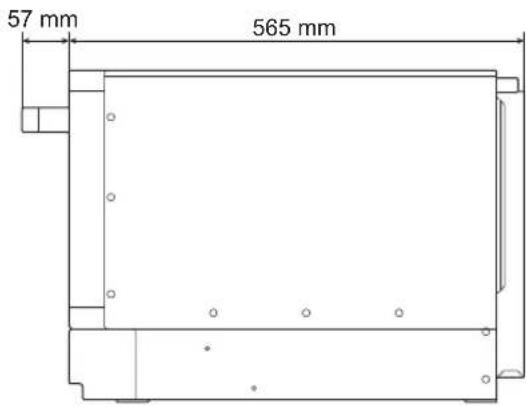

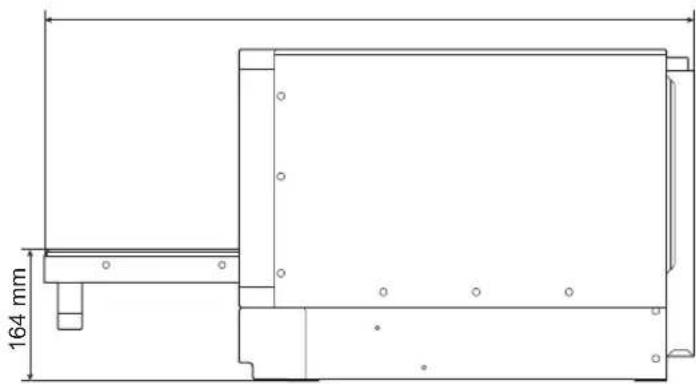

Dimensioni (L × P × A)	474 mm × 565 mm × 412 mm
Dimensioni della cavità (L × P × A)	270 mm × 330 mm × 110 mm
Peso netto	38,3 kg (accessori inclusi)
Alimentazione elettrica	230-240 V, 50 Hz, monofase, 15,8 A
Potenza microonde	1050 W (IEC 60705)
Potenza convezione	1465 W
Potenza grill	1915 W
Frequenza microonde	2450 MHz
Intervallo di temperatura convezione	180-280 °C (con incrementi di 10 °C)
Temperatura di preriscaldamento predefinita	250 °C / 280 °C (modificabile)
Modalità di cottura	Convezione, grill, microonde, convezione+grill, convezione+microonde, grill+microonde, cottura a fasi (fino a 3 fasi)
Programmi memorizzabili	Fino a 100 (impostazione predefinita), estendibile a 1000
Accessori in dotazione	Rivestimento del fondo, vassoio in ceramica, griglia metallica, spatola, placca scanalata (nera), placca in ceramica (bianca), piatti di cottura in teflon (3 colori), scheda di memoria SD specifica

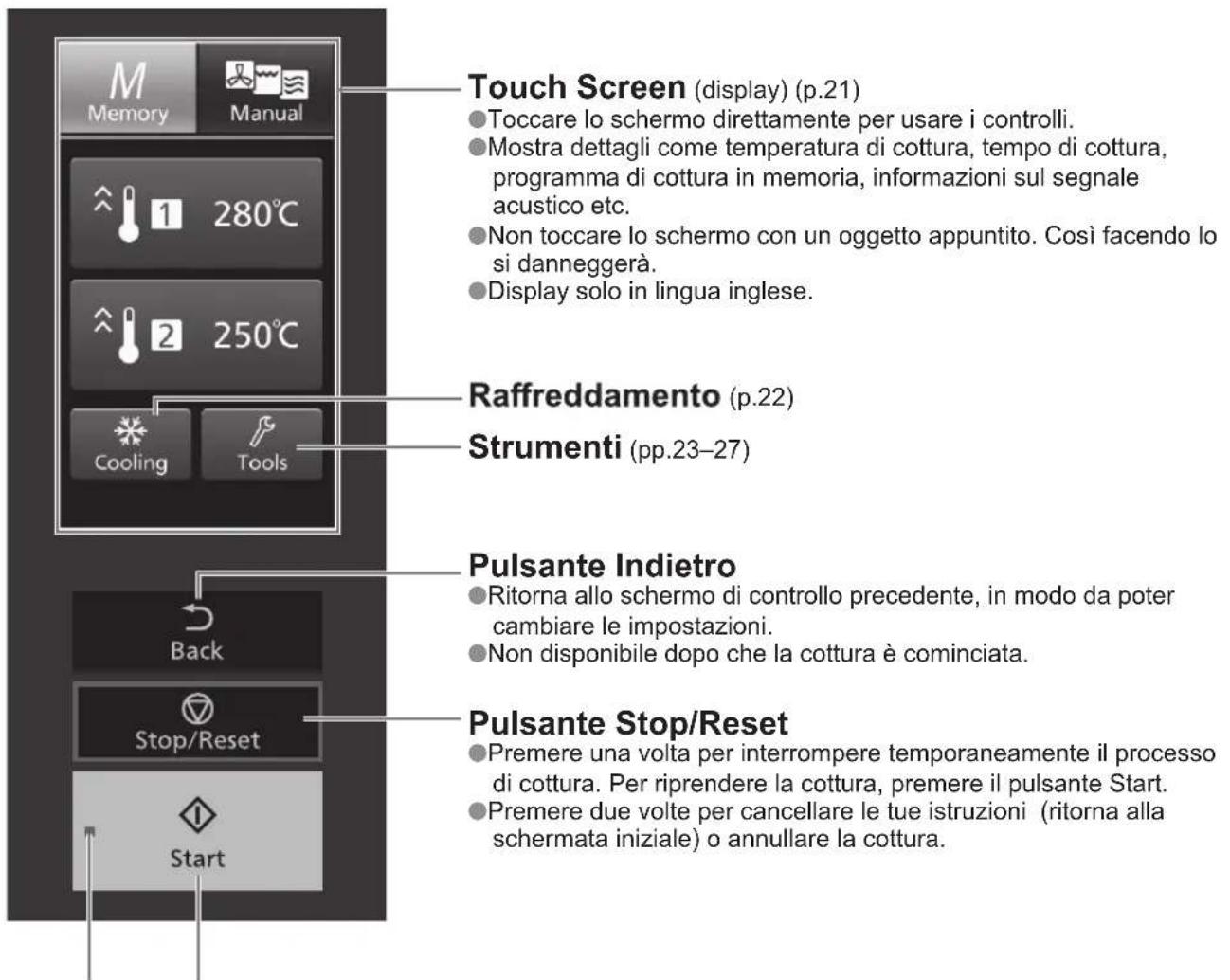

Schermo tattile	Sì, con funzioni memoria, manuale, strumenti
Velocità della ventola regolabile	30-100 % (con incrementi del 10 %)
Pulizia	Pulire con un panno umido; detergente neutro; non utilizzare pulitore a vapore o getto d'acqua
Manutenzione regolare	Pulizia quotidiana della cavità, guarnizione della porta, accessori; manutenzione professionale dopo 17 500 h o 120 000 cicli
Sicurezza	Arresto automatico se porta aperta; blocco memoria; rilevamento difetti (codici U/F); arresto in caso di surriscaldamento
Sovrapposizione	Possibile solo con un modello identico, utilizzando una piastra di articolazione opzionale
Riparabilità	Ricambi disponibili presso il produttore o agente autorizzato; intervento riservato a un professionista

Domande frequenti - NESCV2 PANASONIC

Quali tipi di contenitori posso utilizzare in questo forno?

Per le modalità microonde, utilizzare ceramica, vetro resistente al calore (Pyrex) o plastica che sopporta 180 °C. Per le modalità convezione/grill, è possibile utilizzare metallo, alluminio o spiedini metallici. Non utilizzare mai contenitori metallici in modalità microonde, tranne la griglia fornita.

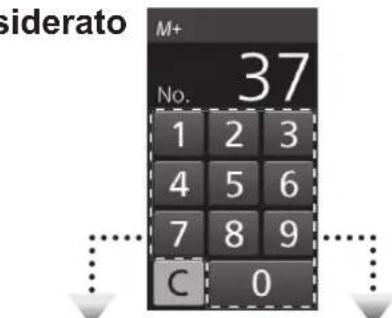

Come registrare un programma di cottura in memoria?

Dopo una cottura manuale, rimuovere gli alimenti e premere Memorizzazione (Memory). Inserire il numero di memoria desiderato (00-99) e confermare. È anche possibile registrare in anticipo tramite Strumenti (Tools) > Memorizzazione di cottura > Salva in memoria.

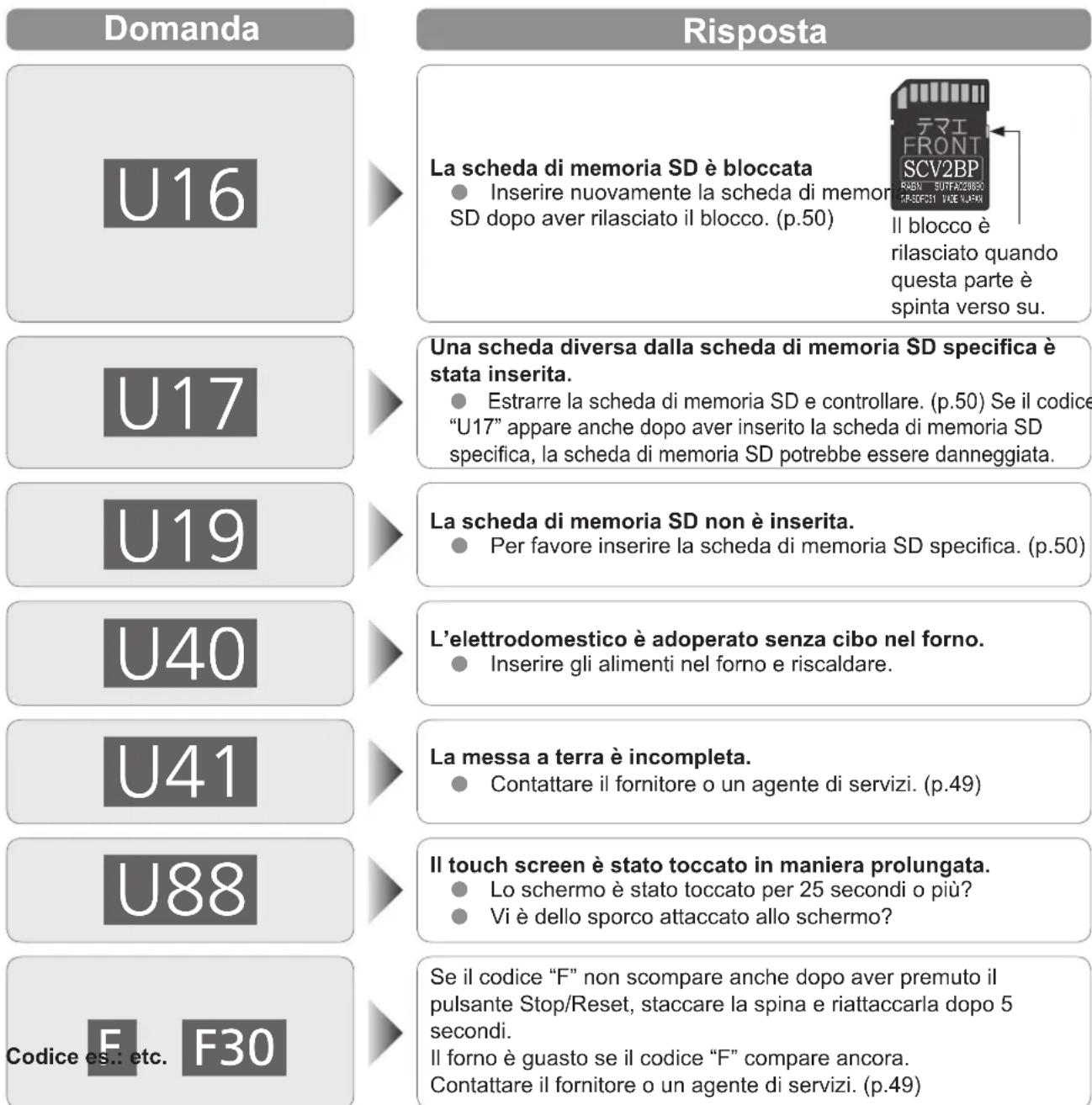

Cosa fare se viene visualizzato un codice di errore 'U' o 'F'?

I codici 'U' (es. U16, U17, U40) indicano errori della scheda di memoria o di funzionamento: controllare la scheda, la porta o l'alimentazione. I codici 'F' segnalano un difetto tecnico: scollegare il forno per 5 secondi e ricollegarlo. Se il codice persiste, contattare un agente autorizzato.

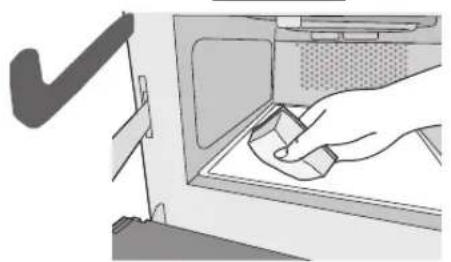

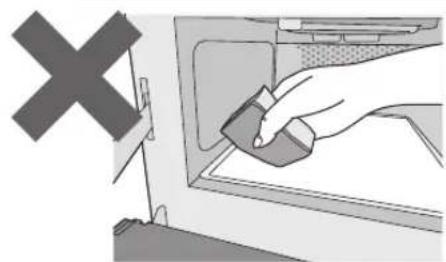

Come pulire la cavità del forno e gli accessori?

Scollegare il forno e lasciare raffreddare. Pulire la cavità, la porta e le guarnizioni con un panno umido e un detergente neutro. Non utilizzare pulitore a vapore o getto d'acqua. Gli accessori (vassoio, griglia, placche) si lavano a mano con una spugna morbida e un detergente neutro.

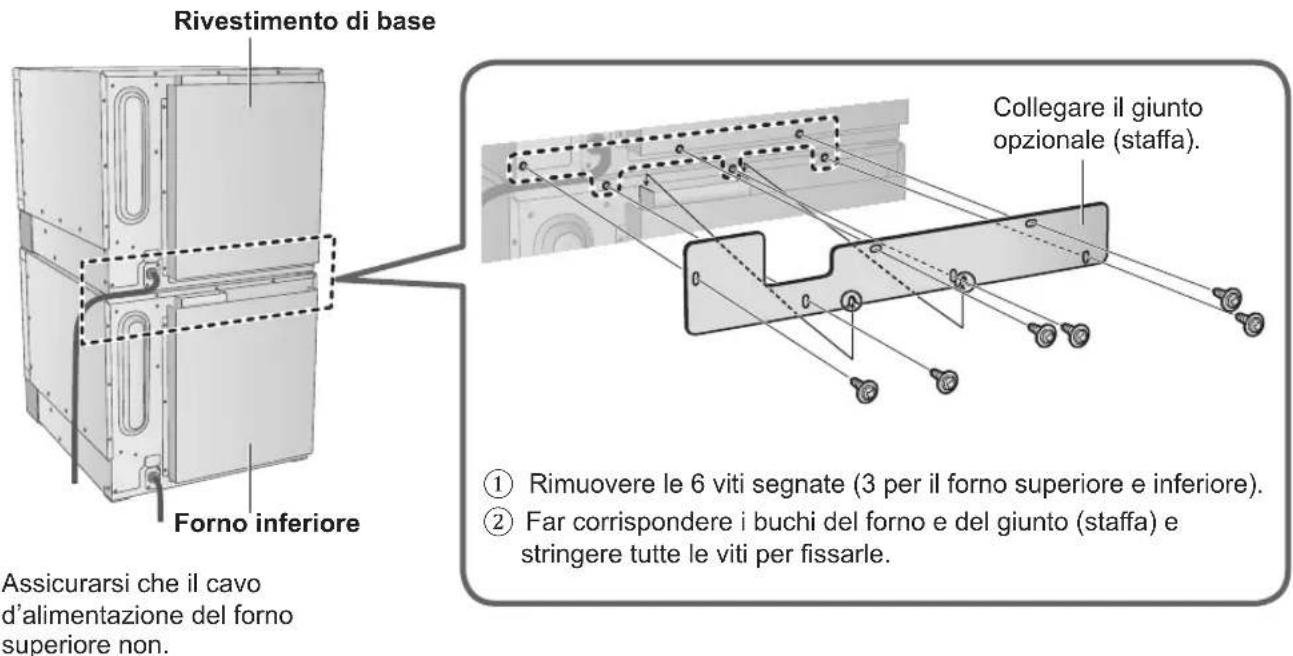

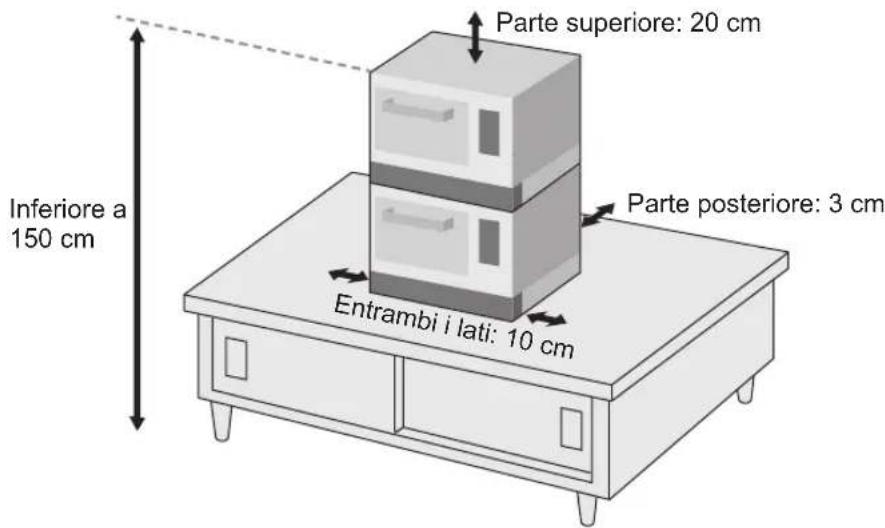

Posso sovrapporre due forni NESCV2?

Sì, solo con un modello identico. Utilizzare la piastra di articolazione opzionale (supporto per piede A11343G80BP). L'installazione deve essere eseguita da un elettricista qualificato.

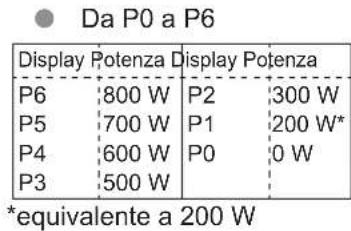

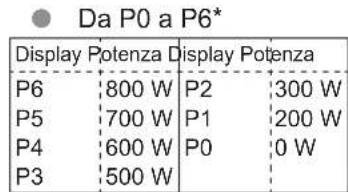

Qual è la potenza massima del microonde?

La potenza massima è di 1050 W (P8). I livelli di potenza vanno da P0 (0 W) a P8 (1050 W), con gradini intermedi (P7=900 W, P6=800 W, ecc.).

Il forno emette un odore acre o fumo durante il primo utilizzo, è normale?

Sì, è normale. Ciò deriva dalla combustione dell'olio di protezione della cavità. Effettuare una cottura a vuoto (preriscaldamento a 280 °C per 20 min) aerando la stanza.

Come utilizzare la cottura a fasi?

Selezionare Manuale (Manual), quindi impostare il preriscaldamento. Dopo il preriscaldamento, aprire la porta e scegliere la modalità (convezione, grill, microonde). Ripetere l'operazione per ogni fase (massimo 3). La potenza microonde è possibile solo nelle fasi 2 e 3.

Qual è la durata stimata del magnetron?

Il forno visualizza un messaggio di manutenzione dopo 17 500 ore di utilizzo o 120 000 cicli del magnetron. Contattare quindi un agente autorizzato per la sostituzione dei pezzi.

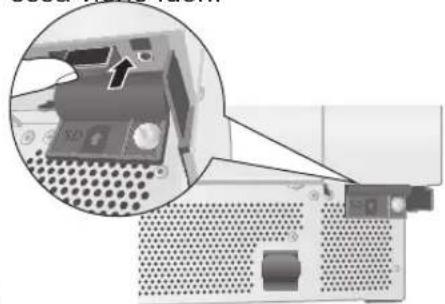

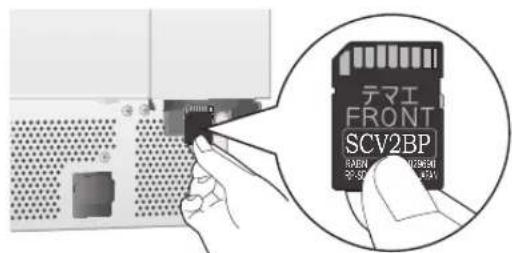

Posso utilizzare una scheda di memoria SD non specificata?

No. Utilizzare solo la scheda di memoria SD specifica fornita. Altrimenti, appare il codice di errore U17. Questa scheda consente di registrare e trasferire programmi di cottura tramite computer.

MANUALE UTENTE NESCV2 PANASONIC

Istruzioni operative

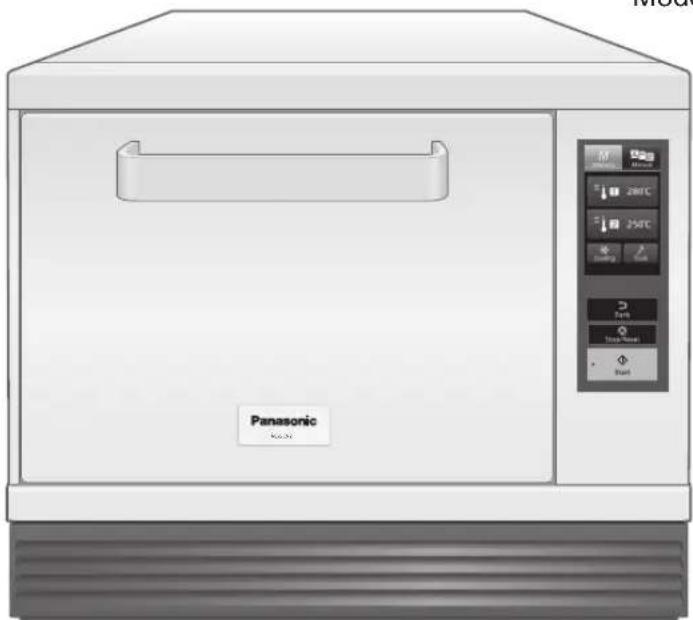

Forno Commerciale a Microonde a Convezione

Microonde a convezione

Forno a microonde e aria calda

Modello n° NE-SCV2

Numero modello NE-SCV2

Numero modello NE-SCV2

Modello n.° NE-SCV2

Modello n. NE-SCV2

Modello n. NE-SCV2

Modello n. NE-SCV2

Questo prodotto è uno strumento che rispetta lo standard europeo per i disturbi EMC (EMC = compatibilità elettromagnetica) EN 55011. Secondo questo standard, questo prodotto è uno strumento di gruppo 2, classe B e rientra nei limiti richiesti. Gruppo 2 significa che l'energia della radiofrequenza è generata volutamente sotto forma di radiazione elettromagnetica per il riscaldamento e la cottura di cibi. Classe B significa che questo prodotto può essere utilizzato in normali ambienti casalinghi.

Grazie per aver acquistato questo prodotto Panasonic.

Per favore leggi attentamente queste istruzioni prima di adoperare questo forno e conservale per riferimenti futuri. Prima di utilizzare questo prodotto, per favore presta particolare attenzione alle "Importanti istruzioni di sicurezza" (pagine 4-9).

Prodotto da: Panasonic Corporation, 1006 Oaza Kadoma,

Importato da: Panasonic Marketing Europe GmbH

Il livello di pressione sonora è inferiore a 70 dB (ponderato A).

Contenuti

Pagina

Importanti istruzioni di sicurezza 4 Tipi di contenitori da usare 10 Modalità di cottura 11 Utilizzo base 12 Diagramma di cottura 14 Accessori 16 Parti del forno 18 Istruzioni per l'impilaggio 20 Come adoperare il touch screen 21 Memoria 21 Manuale 21 Raffreddamento 22 Strumenti 23 Preheating (Preriscaldamento) 28 Manual Cooking (Cottura manuale) 29 Cottura a convezione 29 Cottura Grill 30 Cottura a convezione e grill 31 Cottura a convezione e microonde 32 Cottura a grill e microonde 33 Cottura passo-passo 34 Memory Cooking (Cottura a memoria) 36 Come salvare la memoria 36 Come cancellare la memoria 38 Come modificare la memoria 39 Come impostare la cifra del numero memoria 40 Cuocere con un programma di cottura salvato 41 Cura del vostro forno 42 Manutenzione regolare 45 Risoluzione dei problemi 46 Domande comuni 47 Quando chiamare un agente di servizi 48 Scheda di memoria SD 50 Specifiche 53 Informazioni sullo smaltimento 54

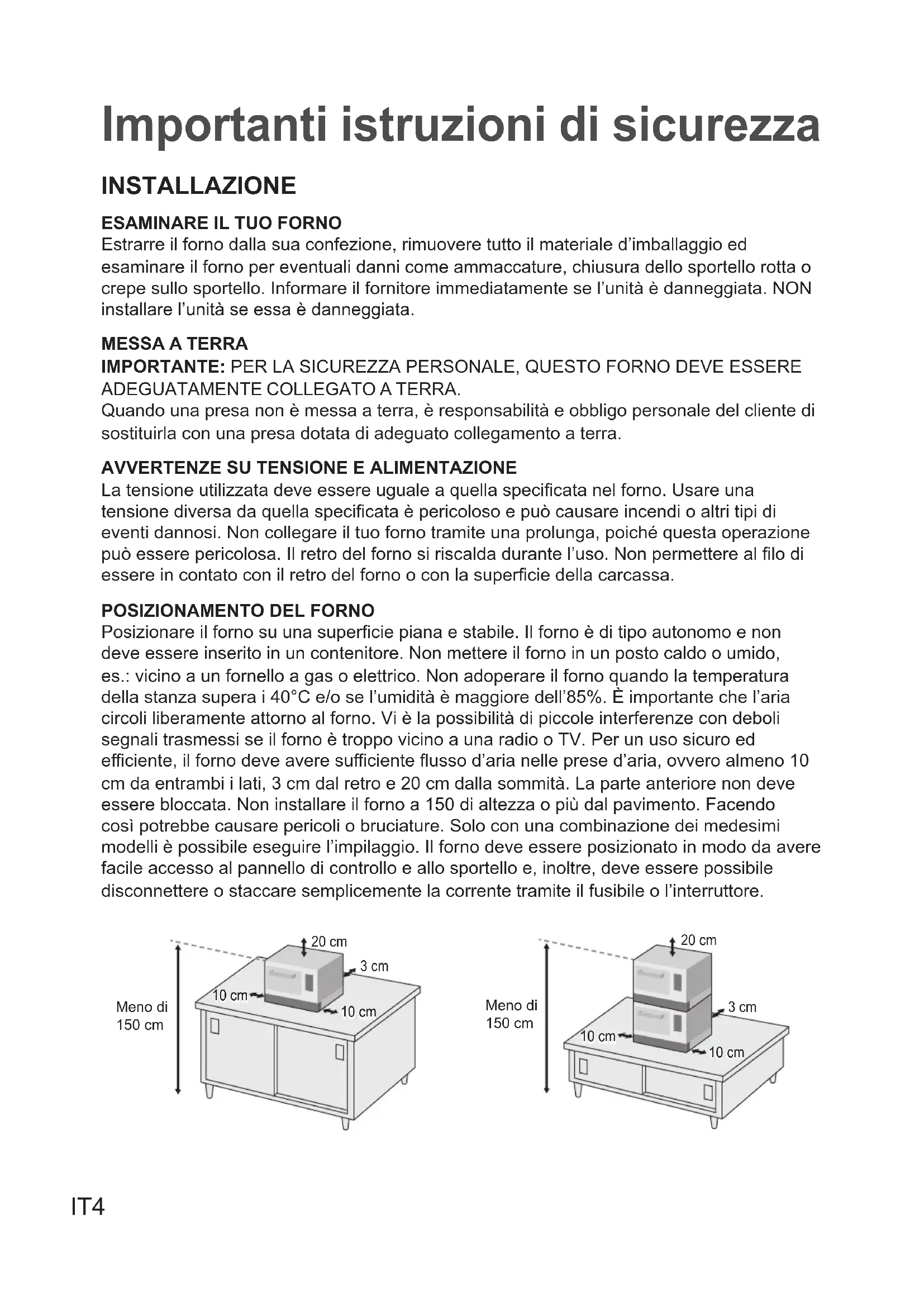

Importanti istruzioni di sicurezza

INSTALLAZIONE

ESAMINARE IL TUO FORNO

Estrarre il forno dalla confezione, rimuovere tutto il materiale d'imballaggio ed esaminare il forno per eventuali danni come ammaccature, chiusura dello sportello rotta o crepe sullo sportello. Informare il fornitore immediatamente se l'unità è danneggiata. NON installare l'unità se è danneggiata.

MESSA A TERRA

IMPORTANTE: PER LA SICUREZZA PERSONALE, QUESTO FORNO DEVE ESSERE ADEGUATAMENTE COLLEGATO A TERRA.

Quando una presa non è messa a terra, è responsabilità e obbligo personale del cliente di sostituirla con una presa dotata di adeguato collegamento a terra.

AVVERTENZE SU TENSIONE ALIMENTAZIONE

La tensione utilizzata deve essere uguale a quella specificata nel forno. Usare una tensione diversa da quella specificata è pericoloso e può causare incendi o altri tipi di eventi dannosi. Non collegare il tuo forno tramite una prolunga, poiché questa operazione può essere pericolosa. Il retro del forno si riscalda durante l'uso. Non permettere al filo di essere in contatto con il retro del forno o con la superficie della carcassa.

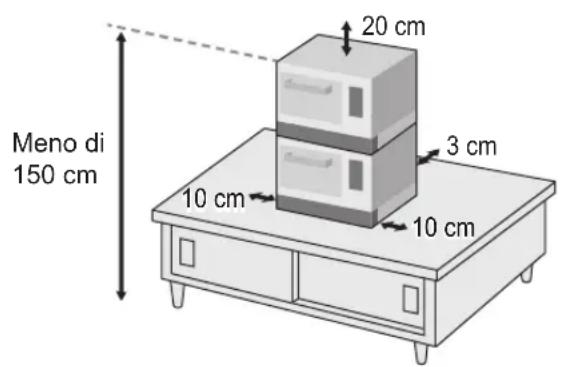

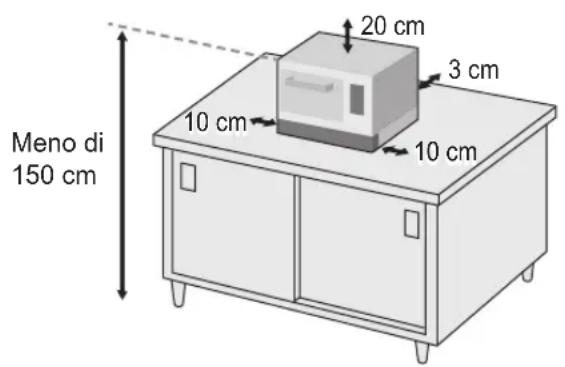

POSIZIONAMENTO DEL FORNO

Posizionare il forno su una superficie piana e stabile. Il forno è di tipo autonomo e non deve essere inserito in un contenitore. Non mettere il forno in un posto caldo o umido, es.: vicino a un fornello a gas o elettrico. Non adoperare il forno quando la temperatura della stanza supera i 40°C e/o se l'umidità è maggiore dell'85%. È importante che l'aria circoli liberamente attorno al forno. Vi è la possibilità di piccole interferenze con deboli segnali trasmessi se il forno è troppo vicino a una radio o TV. Per un uso sicuro ed efficiente, il forno deve avere sufficiente flusso d'aria nelle prese d'aria, ovvero almeno 10 cm da entrambi i lati, 3 cm dal retro e 20 cm alla sommità. La parte anteriore non deve essere bloccata. Non installare il forno a 150 cm di altezza o più dal pavimento. Facendo ciò si potrebbe causare pericoli o bruciature. Solo con una combinazione dei medesimi modelli è possibile eseguire l'impilaggio. Il forno deve essere posizionato in modo da avere facile accesso al pannello di controllo e allo sportello e, inoltre, deve essere possibile disconnettere o staccare semplicemente la corrente tramite il fusibile o l'interruttore.

Un conduttore equipotenziale esterno viene fornito nella parte posteriore del forno ed è segnato con questo simbolo.

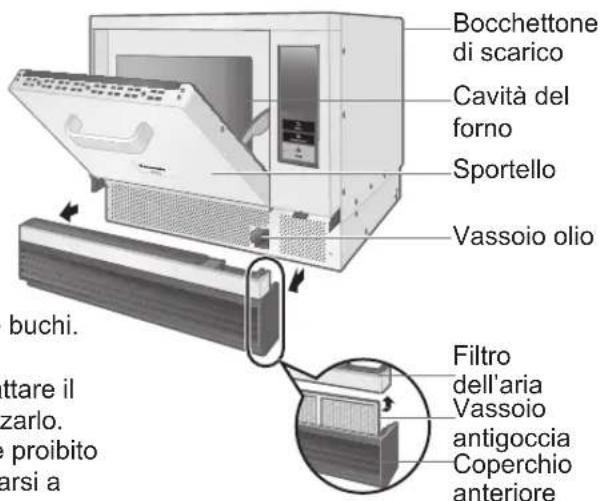

AVVERTENZE

1. Se lo sportello o le guarnizioni sono danneggiati, il forno non deve essere adoperato finché non viene riparato da una persona competente.
2. I contenuti di biberon e vasetti di alimenti per bambini devono essere mescolati o agitati e la temperatura controllata prima del consumo, per evitare scottature.
3. Liquidi e altri cibi non devono essere riscaldati in contenitori sigillati, poiché sono soggetti a esplodere.
4. Il riscaldamento a microonde di bevande può dar luogo a bollitura eruttiva ritardata, pertanto si deve prestare attenzione quando si maneggia il contenitore.
5. È pericoloso per una persona non competente eseguire qualunque operazione di servizio o di riparazione che coinvolga la rimozione di un coperchio che fornisce protezione contro l'esposizione all'energia delle microonde.
6. Il pavimento adiacente al forno potrebbe essere scivoloso, bisogna prestare attenzione.
7. Il forno deve essere disconnesso dall'alimentazione durante la pulizia o la manutenzione e quando si sostituiscono delle parti.
8. Per evitare di scottarsi, non usare contenitori pieni di liquidi o beni alimentari che diventano fluidi quando riscaldati in livelli più elevati di quelli che possono essere lavorati osservati.
9. Le parti accessibili possono diventare calde durante l'uso. I bambini piccoli devono essere tenuti lontani.

Seguire sempre i "Tipi di contenitori da utilizzare". (p.10)

Importanti istruzioni di sicurezza

ATTENZIONE

1. Per ridurre il rischio di scottature, scosse elettriche, incendi, lesioni a persone o eccessiva energia da microonde, leggere tutte le istruzioni prima di utilizzare il forno.
2. Per mantenere un'alta qualità delle valvole magnetron e altri componenti, si prega di non accendere il forno quando non vi sono alimenti all'interno.
3. Sono presenti alte tensioni all'interno della carcassa. Riparazioni e regolazioni devono essere eseguite solo da personale di servizio qualificato.
4. Questo forno richiede un libero flusso d'aria sia davanti che dietro per una massima efficienza di raffreddamento. Tenere libere le prese d'aria durante la cottura.
5. Non asciugare vestiti nel forno poiché vi è la possibilità che essi prendano fuoco se lasciati nel forno troppo a lungo.
6. Questo forno va utilizzato per lo scopo per cui è stato progettato, come descritto in questo manuale.
7. Non utilizzare questo forno o i suoi accessori se essi non funzionano in maniera adeguata, oppure se sono stati danneggiati o hanno subito cadute.
8. Non utilizzare all'aperto.
9. Non immergere il cavo o la spina in acqua.
10. Tenere lontano il cavo da superfici calde.
11. Non lasciar pendere il cavo dal tavolo o dal bancone.
12. Per ridurre il rischio di incendio nella cavità del forno:

a) Non cuocere troppo i cibi. Prestare attenzione se sono presenti carta, plastica o altri materiali combustibili dentro il forno per facilitare la cottura. b) Rimuovere eventuali lacci metallici dalle buste prima di metterle nel forno. c) Se i materiali dentro il forno dovessero prendere fuoco, tenere chiuso lo sportello, staccare la spina, o togliere la corrente dal fusibile o dal pannello dell'interruttore.

• Seguire sempre i "Tipi di contenitori da utilizzare". (p.10)
• Non conservare materiali infiammabili accanto, sopra o dentro il forno.
• Non capovolgere o lasciar cadere il forno o gli accessori. Facendolo si potrebbero causare ferite, scosse elettriche o fuga di microonde.
• NON utilizzare il forno per riscaldare prodotti chimici o altri prodotti non alimentari. NON pulire il forno con prodotti che contengono sostanze chimiche corrosive. Il riscaldamento di sostanze chimiche corrosive in questo forno può causare fuga di radiazioni microonde.
• Non utilizzare il forno per realizzare conserve casalinghe o per riscaldare barattoli chiusi. La pressione crescerà e il contenitore potrà esplodere. Inoltre, il forno non può mantenere gli alimenti alla corretta temperatura di inscatolamento. Alimenti inscatolati impropriamente possono degradarsi ed essere pericolosi da consumare.
• Non tentare di eseguire fritture nel grasso nel forno.
• Patate, mele, tuorli d'uovo, zucchine intere e salsicce sono esempi di cibi con bucce non porose. Questo tipo di alimenti deve essere perforato prima della cottura, per impedire che esploda.
• Quando si riscaldano biberon, rimuovere sempre tappo e tettarella. Il liquido sulla parte alta della bottiglia sarà molto più caldo di quello nella parte bassa e deve essere agitato a fondo prima di controllare la temperatura. Il coperchio deve inoltre essere rimosso dai vasetti di alimenti per bambini, e il contenuto deve essere mescolato o agitato prima di controllare la temperatura.
• Seguire sempre i "Tipi di contenitori da utilizzare". (p.10)
• Le guarnizioni dello sportello e la zona delle guarnizioni devono essere pulite con un panno umido.
• Se si osserva del fumo, spegnere o staccare la spina al forno e tenere chiuso lo sportello per soffocare eventuali fiamme.
• Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal produttore, il suo agente di servizi o similmente da personale qualificato, in modo da evitare rischi.
• Prima dell'uso, l'utente deve controllare che gli utensili siano adatti per essere utilizzati nel forno.
• Quando si riscaldano liquidi, es.: zuppa, salse e bevande nel forno, può succedere che il liquido superi il punto di bolitura senza evidenza di bolle. Ciò può tradursi in una bollitura improvvisa del liquido caldo. Per prevenire tale possibilità devono essere osservati i passi seguenti:

a) Evitare di utilizzare contenitori a facce diritte con colli stretti. b) Non riscaldare troppo. c) Mescolare il liquido prima di mettere il contenitore nel forno e rimescolarlo a metà del tempo di cottura. d) Dopo il riscaldamento, lasciare nel forno per un po' di tempo, mescolando di nuovo prima di rimuovere con cura il contenitore.

1. Quando si riscaldano alimenti in contenitori di plastica o di carta, tenere d'occhio il forno a causa della possibilità di accensione di una fiamma.
2. Seguire sempre i "Tipi di contenitori da utilizzare" (p.10).
3. Il forno è progettato per riscaldare cibi e bevande. Essiccare cibo o asciugare biancheria e riscaldare scaldini, pantofole, spugne, panni umidi e simili può portare a rischi di lesioni o incendio.
4. Le uova nel loro guscio e le uova intere bollite non devono essere riscaldate nel forno poiché possono esplodere, anche dopo che il riscaldamento a microonde è finito.
5. Questo forno può essere usato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con scarse conoscenze ed esperienza, se sono state date loro supervisione o istruzioni sull'utilizzo del forno in modo sicuro e se comprendono i possibili rischi. I bambini non devono giocare con il forno. La pulizia e la manutenzione non devono essere eseguite da bambini senza supervisione.
6. Il forno non deve essere pulito con un getto d'acqua.
7. Il forno non deve essere pulito con una pulitrice a vapore.

Importanti istruzioni di sicurezza

1. I campi elettromagnetici rappresentano un potenziale pericolo. Si consiglia alle persone che fanno uso di un pacemaker di evitare di avvicinarsi a questi campi.
2. Quando il forno non viene usato, si consiglia di rimuovere eventuali oggetti. Se sono lasciati dentro e l'interruttore viene attivato accidentalmente, è possibile che si verifichino dei danni.
3. Durante l'assistenza tecnica e/o la sostituzione di parti, il forno deve essere disconnesso dalla presa elettrica. Una volta che la spina è stata rimossa, deve rimanere visibile all'operatore di servizio per evitare riconnessioni accidentali.
4. Il forno deve essere pulito regolarmente e gli eventuali residui di cibo rimossi.
5. Non riscaldare con olio da avanzi di cibo o da alimenti rimasti negli accessori nella cavità del forno.

Così facendo si potrebbero generare scintille che possono dar luogo a fuoco o fumo.

1. Se non si mantiene il forno in condizioni pulite, potrebbe avvenire il deterioramento della superficie che potrebbe interferire negativamente sulla vita del dispositivo e potrebbe dar luogo a situazioni pericolose.
2. Non utilizzare oggetti in metallo, ceramiche contenenti oro o argento, o qualunque conduttore che contenga metallo quando si cuoce con le microonde. SOLO LA GRIGLIA IN DOTAZIONE PUÒ ESSERE USATA.
3. Si consiglia di usare attrezzatura di protezione personale quando si ha a che fare con alimenti caldi.
4. Le superfici esterne del forno, inclusi le prese d'aria sulla carcassa e lo sportello del forno, diventeranno calde durante l'uso. Prestare attenzione quando si apre e si chiude lo sportello e quando si inseriscono o si rimuovono alimenti o accessori. Il forno ha dei riscaldatori situati nella parte superiore e posteriore.

Dopo l'uso, il pavimento, le pareti e il soffitto saranno molto caldi.

1. Prestare attenzione quando si rimuovono gli accessori caldi dopo la cottura. Potrebbero verificarsi scottature. Usare dei guanti da forno.
2. Prestare attenzione quando si raffreddano rapidamente gli accessori caldi dopo la cottura. Ci si potrebbe scottare col vapore o con le gocce disperse nell'aria. Inoltre c'è il rischio di farsi male tramite la rottura degli accessori.
3. È essenziale che gli alimenti riscaldati vengano serviti bollenti. Controllare sempre la temperatura prima di servirli e se in dubbio rimettere gli alimenti nel forno per riscaldarli ulteriormente.

Tutte le temperature fornite sono intese solo come linea guida. Le legislazioni locali sui requisiti di temperatura dei cibi devono essere applicate, per assicurarsi che sia stata raggiunta una temperatura sicura prima di servire gli alimenti.

1. Il tempo di attesa è essenziale per cibi cotti o riscaldati per CONVEZIONE-MICROONDE, oppure GRILL-E-MICROONDE. Durante il tempo di attesa il calore continuerà a essere condotto verso il centro per cuocere i cibi completamente.

Più denso sarà il cibo, maggiore sarà il tempo di attesa. I cibi riscaldati richiedono anch'essi un tempo di attesa.

1. Seguire le istruzioni specifiche in questa guida per un uso appropriato degli accessori del forno e degli utensili da cucina. Utilizzandoli in modo scorretto si potrebbe danneggiare il forno. Prestare attenzione quando si rimuove cibo e/o accessori dal forno.
2. Quando il forno ha finito di operare, il motore della ventola continuerà a ruotare per raffreddare i componenti elettrici. Ciò è normale e il cibo può essere rimosso dal forno durante questo periodo di raffreddamento. Non rimuovere la spina o spegnere l'interruttore.

USARE IL TUO FORNO

Non conservare nessun oggetto nel forno, nel caso venisse accidentalmente acceso. In caso di guasto elettronico, il forno va spento alla presa a muro.

MANUTENZIONE DEL TUO FORNO

Qualora il tuo forno dovesse necessitare di assistenza tecnica, per favore contatta il rivenditore presso il quale il prodotto è stato acquistato oppure un altro rivenditore autorizzato Panasonic. Non provare a modificare o aggiustare alcuna parte del forno.

GARANZIA: per le condizioni e i termini di garanzia per favore consulta il nostro sito internet, www.panasonic.com

QUANDO IL RISCALDATORE VIENE ACCESO PER LA PRIMA VOLTA

Puoi rilevare fumo o un odore aspro. Ciò è normale ed è causato dal bruciare dell'olio che è usato per proteggere la cavità del forno.

Sarebbe preferibile effettuare una cottura a vuoto come descritto di seguito se trovi ciò sgradevole;

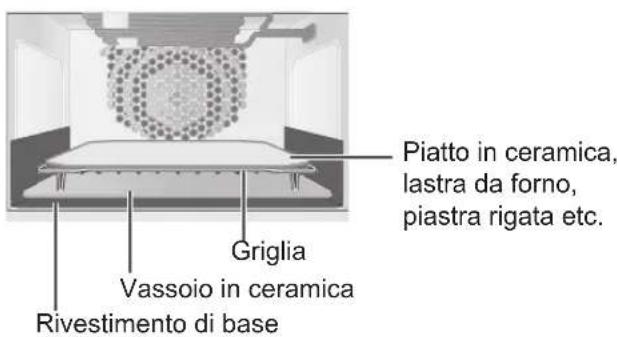

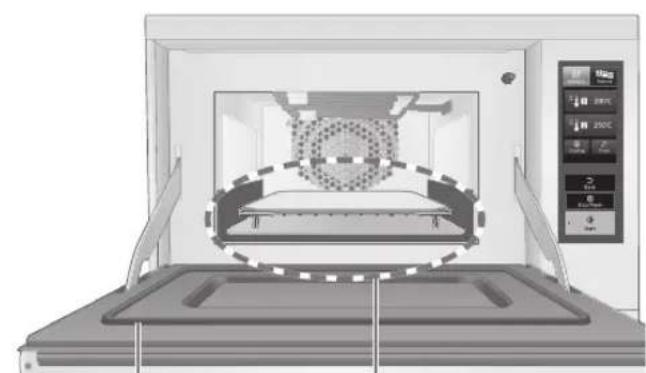

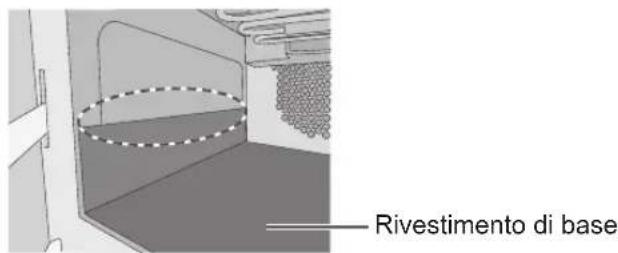

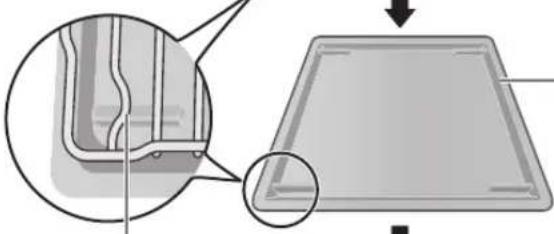

1. Posizionare il rivestimento di base, il piatto di ceramica e la griglia in dotazione nel forno. (p.17)
2. Selezionare Manuale e preriscaldare il forno a 280°C per 20 minuti. (p.28)
3. Una volta che questa operazione è completa, aprire e chiudere la porta e premere il pulsante Stop/Reset per tornare alla schermata iniziale.
4. Ventilare sempre quando si esegue una cottura a vuoto. Non vi sono problemi di natura igienica anche se si usa il forno senza eseguire prima una cottura a vuoto.

La Panasonic Corporation non fa garanzie di alcun tipo, sia espresse che implicite, incluse ma non limitate alle garanzie di commerciabilità, idoneità per un particolare scopo, di titolo, di non-violazione dei diritti di terze parti. L'uso di questo prodotto da parte di un utente è a rischio dell'utente. Tutte le impostazioni di cottura sono da intendersi solo come linee guida e vanno alterate in base allo stato iniziale, temperatura, umidità e tipo di alimenti. In base alle caratteristiche degli alimenti, i tempi di cottura e i livelli di energia potrebbero dover essere regolati. Prima di servire gli alimenti assicurarsi che essi abbiano raggiunto una

Tipi di contenitori da usare

CONVEZIONE E MICROONDE/ GRILL E MICROONDE

Poiché questi programmi fanno uso di microonde e calore (CONVEZIONE o GRILL), devi scegliere con cura il contenitore.

USARE: ceramiche, vetro resistente al calore, es.: Pyrex

Per quanto riguarda il metallo, SOLO LA GRIGLIA IN DOTAZIONE PUÒ ESSERE USATA.

NON USARE:

Plastiche, pellicola, metallo, spiedi di metallo, fogli d'alluminio, silicone, oggetti laccati, vetro non resistente al calore, carta, legno, vimini.

CONVEZIONE/GRILL/CONVEZIONE E GRILL

USARE: ceramiche, vetro resistente al calore, es.: Pyrex, metallo, spiedi di metallo, fogli d'alluminio. NON USARE:

plastiche, pellicola, silicone, oggetti laccati, vetro non resistente al calore, carta, legno, vimini.

MICROONDE

Puoi usare le microonde solo cucinando allo Step 2 e Step 3 di Cottura passo-passo (pp. 34-35).

USARE: ceramiche, vetro resistente al calore es.: Pyrex, plastiche/pellicola/silicone con resistenza al calore di 180°C o superiore.

Per il metallo, SOLO LA GRIGLIA IN DOTAZIONE PUÒ ESSERE USATA. Non puoi utilizzare alcun piatto con un MOTIVO o un INSERTRO in METALLO.

NON USARE:

metallo, spiedi di metallo, fogli d'alluminio, plastiche con resistenza al calore inferiore a 180°C, polietilene, melammina, fenolo, resine ureiche, oggetti laccati, vetro non resistente al calore, carta, legno, vimini.

• Per favore osservare la temperatura di sicurezza descritta nell'imballaggio quando si usano fogli di carta forno o sacchetti di carta, etc.

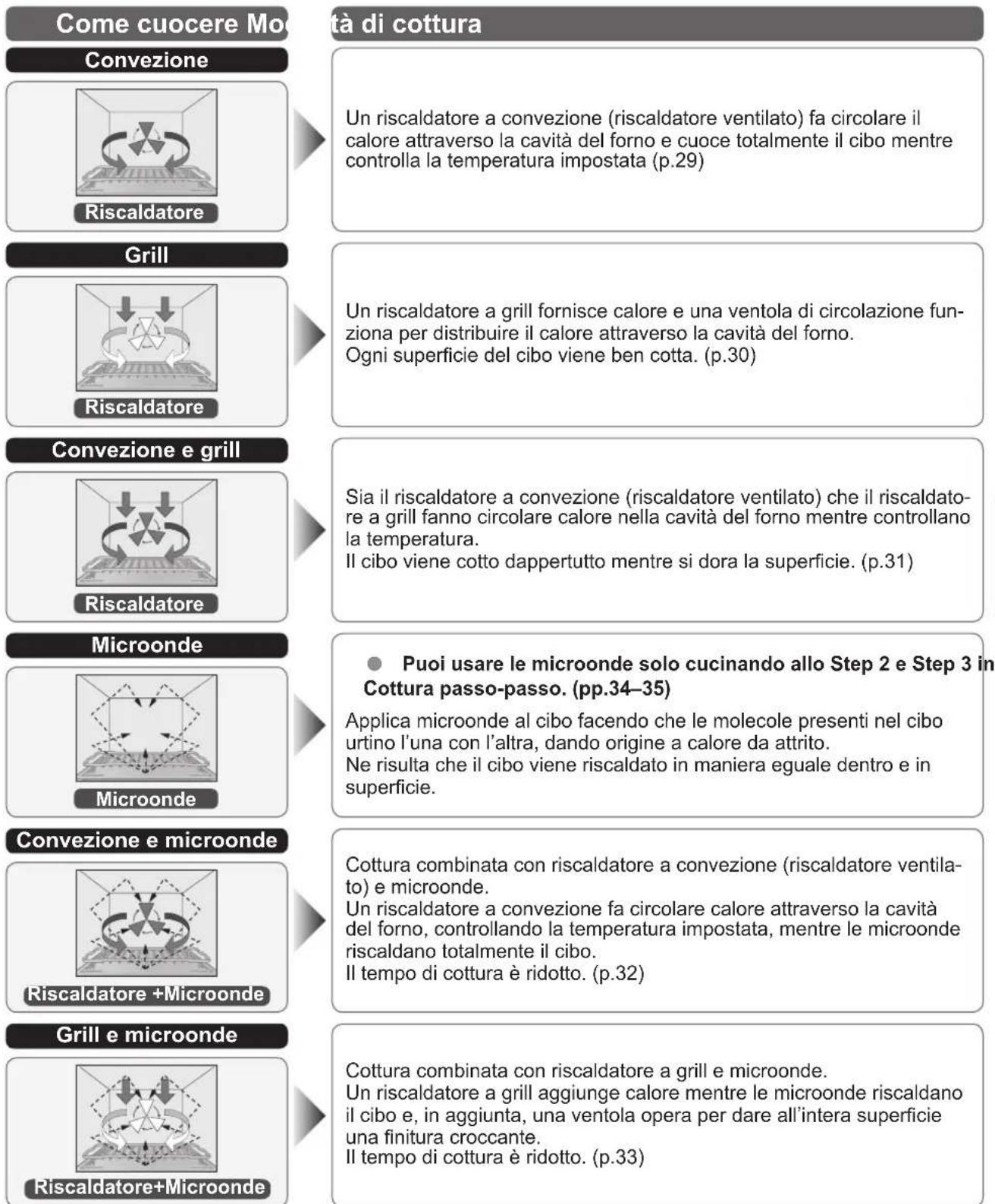

Modalità di cottura

Le illustrazioni sono disegni. Gli accessori da utilizzare differiscono in base alla modalità di cottura.

Sulle frecce nell'illustrazione

Riscaldatore a convezione Riscaldatore a grill Solo ventola Microonde

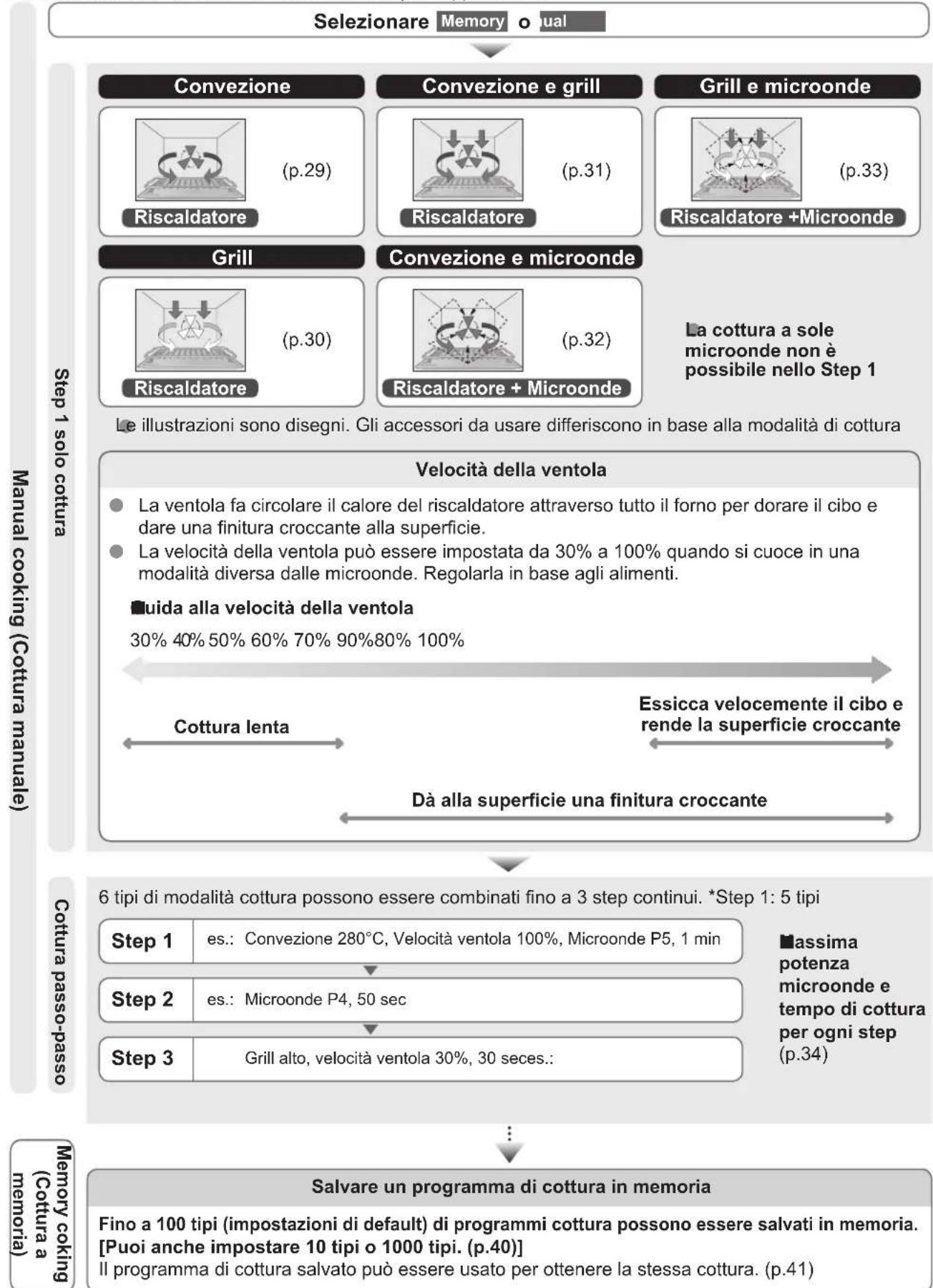

Utilizzo base

Puoi cucinare in una modalità di cottura adatta per l'applicazione

Diagramma di cottura

Il tempo di cottura è solo una guida. Regolare in base al tipo di alimenti e alla temperatura iniziale.

• Questo forno è progettato per riscaldare cibi già cotti.

La Panasonic Corporation non fa garanzie di alcun tipo, sia espresse che implicite, incluse ma non limitate alle garanzie di commerciabilità, idoneità per un particolare scopo, di titolo, di non-violazione dei diritti di terze parti. L'uso di questo prodotto da parte di un utente è a rischio dell'utente. Tutte le impostazioni di cottura sono da intendersi solo come linee guida e vanno alterate in base allo stato iniziale, temperatura, umidità e tipo di alimenti. In base alle caratteristiche degli alimenti, i tempi di cottura e i livelli di energia potrebbero dover essere regolati. Prima di servire gli alimenti assicurarsi che abbiano raggiunto una temperatura sicura. L'olio proveniente dagli alimenti può causare guasti. Per favore prepara il rivestimento di base, il vassoio in ceramica, la griglia e gli altri accessori in dotazione adatti per la modalità di cottura desiderata nel forno prima di cominciare il preriscaldamento, fatta eccezione per la lastra da forno e la paletta. Se la velocità della ventola è alta, i cibi in superficie possono essere sparpagliati. In quel caso, per favore abbassare la velocità della ventola. Fare riferimento ad "Accessori" (p.16) per i dettagli su come usare gli accessori prima della cottura.

■Riscaldamento

Menu	Temp. iniziale	Quantità (peso)	Accessor/ Altri utensili	Temp. preeri- scalda- mento	Programma
					Step	Conv Ventola Grill		MW Tempo Totale

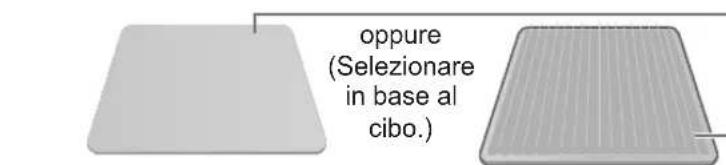

Pane tostato	Temp. ambiente	2 fette (55 g una)	Piatto in ceramicà (bianco)/ carta forno	280°C 1	OFF 1	100% ALTO	OFF 50	sec 50 sec
Bagel tostato	Temp. ambiente	1 fetta (80 g)	Piatto in ceramicà (bianco)/ Lastra da forno	280°C 1	OFF 1	100% ALTO	P6 40 sec	40 sec
Croissant	Temp. ambiente	1 pezzo (70 g)	Piatto in ceramicà (bianco)/ Lastra da forno	280°C	1	OFF	80%	BASSO	P8	20 sec	20 sec
Panino Freddo	Freddo	1 pezzo (170 g)	Piastra rigata (nera)/carta forno	280°C	1	280°C	80%	OFF	P4	55 sec	1 min 5 sec
					2 OFF 100%		BASSO P6 10 sec
Toast	Freddo	1 pezzo (170 g)	Piastra rigata (nera)/carta forno	280°C	1 OFF 100%		BASSO P8			1 min 5 sec	1 min 15 sec
					2	OFF	100%	ALTO	P4	10 sec
Croque monsieur	Freddo	1 pezzo (190 g)	Piatto in ceramicà (bianco)/ Lastra da forno	280°C	1	OFF	100%	ALTO	P8	30 sec	1 min
					2	OFF	100%	ALTO	P4	30 sec
8" Pizza	Congelato	1 pezzo (335 g)	Piatto in ceramicà (bianco)/ carta forno	280°C	1 OFF 100%		BASSO P8 1 min				1 min 45 sec
					2	OFF	100%	ALTO	P4	1 min 20 sec
	Freddo	1 pezzo (300 g)	Piatto in ceramicà (bianco)/ carta forno		1 OFF 80%		BASSO P8 1 min
					2	OFF	90%	ALTO	P4	45 sec
Cornish Pasty	Freddo	1 pezzo (130 g)	Piatto in ceramicà (bianco)/ Lastra da forno	280°C	1	220°C	80%	OFF	P6	1 min 30 sec	1 min 30 sec

Menu	Temp. iniziale	Quantità (peso)	Accessori/Altri utensili	Temp. preeri- scalda- mento	Programma
					Step	Conv Ventola	Grill	MW	Tempo Totale
Cottage/ Shepherds Pie	Freddo	1 porz. (300 g)	Piatto in ceramicia (bianco)/ Lastra da forno	280°C	1	OFF	100%	BASSO	P8	2 min
					2 280°C	100% OFF	P4	50 sec		2 min
Pasticcio di carne	Freddo	1 pezzo (250 g)	Piatto in ceramicia (bianco)/ Lastra da forno	280°C	1 220°C	40% OFF	P6	2 min		1 min
					2 220°C	40% OFF	P4	40 sec
					3	220°C	40%	OFF	OFF	20 sec
Sformato (fetta)	Freddo	1 pezzo (100 g)	Piatto in ceramicia (bianco)/ Lastra da forno	280°C	1 280°C	100% OFF	P6	30 sec		1 min
					2 280°C	100% OFF	P4	30 sec
Pasta al forno/ maccheroni al formaggio	Freddo	1 porz. (300 g)	Piatto in ceramicia (bianco)/ Lastra da forno	280°C	1	OFF	100%	BASSO	P8	2 min
					2 280°C	100% OFF	P4	50 sec		2 min
Involtino di salsicce	Freddo	1 pezzo (135 g)	Piatto in ceramicia (bianco)/ Lastra da forno	280°C	1	OFF	100%	BASSO	P8	50 sec
Piadina farcita	Freddo	1 pezzo (165 g)	Piatto in ceramicia (bianco)/ Lastra da forno	280°C	1	OFF	90%	BASSO	P8	1 min
										1 min
Waffles	Temp. ambiente	2 pezzi (25 g uno)	Piatto in ceramicia (bianco)/ Lastra da forno	280°C	1	OFF	50%	BASSO	P8	25 sec
										25 sec
Torta di mele (fetta)	Freddo	1 pezzo (140 g)	Piatto in ceramicia (bianco)/ Lastra da forno	280°C	1	280°C	100%	OFF	P6	45 sec
Pane al ciocolato	Temp. ambiente	1 pezzo (65 g)	Piatto in ceramicia (bianco)/ Lastra da forno	280°C	1	OFF	80%	BASSO	P7	20 sec
Brownie al ciocolato (riscaldato)	Freddo	1 pezzo (40 g)	Piatto in ceramicia (bianco)/ Lastra da forno	280°C	1	220°C	60%	OFF	P6	25 sec

Livello di potenza microonde

Display Potenza		Display Potenza
P8	1050 W	P3	500 W
P7	900 W	P2	300 W
P6	800 W	P1	200 W
P5	700 W	P0	0 W
P4	600 W

AVVERTENZE

Non riscaldare eccessivamente gli alimenti.

Se il tempo di riscaldamento è eccessivo per la quantità di cibo, c'è pericolo di fuoco o fumo.

• Durante il riscaldamento, cominciare sempre con un tempo di cottura minimo e riscaldare tenendo d'occhio l'andamento. In particolare, prestare attenzione quando si riscaldano piccole quantità, cibi oleosi o grassi oppure liquidi, o patate dolci e altre radici.

Accessori

• Per acquistare accessori, contattare il fornitore o un agente di servizi. (p.49) Prestare attenzione quando si maneggiano il vassoio in ceramica, la piastra rigata e il piatto in ceramica poiché sono fragili. Se sono danneggiati, interromperne l'utilizzo e contattare il fornitore o un agente di servizi.

Rivestimento di base, vassoio in ceramica, griglia, paletta

Piastra rigata (nera), piatto in ceramica (bianco)

Installare sempre il rivestimento di base, il vassoio in ceramica e la griglia prima dell'uso.

Lastra da forno (3 colori)

Scheda di memoria SD specifica

• Impostare nell'unità principale quando spedita alla fabbrica. (p.50)

Procedura per inserire il rivestimento di base

Usare il rivestimento di base per impedire macchie di cibo o di olio sulla superficie inferiore della cavità del forno.

1. Dopo aver rimosso il rivestimento di base dall'imballaggio, capovolgerlo e piegarlo lungo le linee di piegatura destra e sinistra.

(Piegare il rivestimento di base in direzione opposta all'orientamento quando rimosso dall'imballaggio.)

2. Rimuovere tutti gli accessori dal forno, inserire il rivestimento di base dentro il forno e assicurarsi che sia a stretto contatto con l'interno del forno.

(Assicurarsi lo stretto contatto in modo che non vi sia spazio tra l'interno del forno e il rivestimento di base. Se c'è uno spazio, olio, ecc. si raccoglierà qui.)

Orientamento quando rimosso dall'imballaggio

Capovolgere e piegare sulla destra e sulla sinistra

Posizionare il vassoio in ceramica, la griglia e gli accessori richiesti per la cottura sul rivestimento di base in quest'ordine.

C'è una cucitura nella guarnizione dello sportello, che non è un danno.

ATTENZIONE

Il forno non deve essere adoperato a microonde quando non vi siano alimenti al suo interno.

Così facendo, il forno potrebbe diventare esageratamente caldo a causa delle scintille e della superficie inferiore rovente. Ciò può causare rischio di scottature.

Inoltre, non adoperare il forno solo con contenitori e con gli accessori in dotazione. Prestare attenzione a non bruciarsi quando si rimuovono gli accessori dal forno dopo la cottura. Usare guanti da forno.

Paletta

Usarla quando si rimuove la lastra da forno o gli alimenti.

Non usarla per rimuovere altri accessori.

Non permettere il contatto con cibi acidi o alcalini per lungo tempo.

Lastra da forno (3 colori)

Posizionare solo sul piatto in ceramica.

Non posizionare sulla piastra rigata.

Posizionare gli alimenti sulla lastra da forno.

Si consiglia di sostituirla dopo 3-6 mesi in base al livello di macchie.

Piatto in ceramica (bianco)

Posizionare sulla griglia.

Posizionare gli alimenti sul piatto in ceramica.

Piastra rigata (nera)

Posizionare sulla griglia.

Posizionare gli alimenti sulla piastra rigata.

Assicurarsi di usare la piastra rigata con le coste rivolte verso l'alto e orientata come nell'illustrazione.

Griglia

Posizionare sul vassoio in ceramica.

Vassoio in ceramica

Posizionare sul rivestimento di base.

Utilizzare come vassoio antigoccia per il cibo.

oppure (Selezionare in base al cibo.)

Posizionare la griglia in modo che stia tra le linguette del vassoio in ceramica

Rivestimento di base

Posizione sulla superficie inferiore del forno.

Usarlo per prevenire macchie di cibo e olio.

Si consiglia di sostituirlo ogni 3-6 mesi in base al livello di macchie.

Le illustrazioni possono differire dagli oggetti reali.

Parti del forno

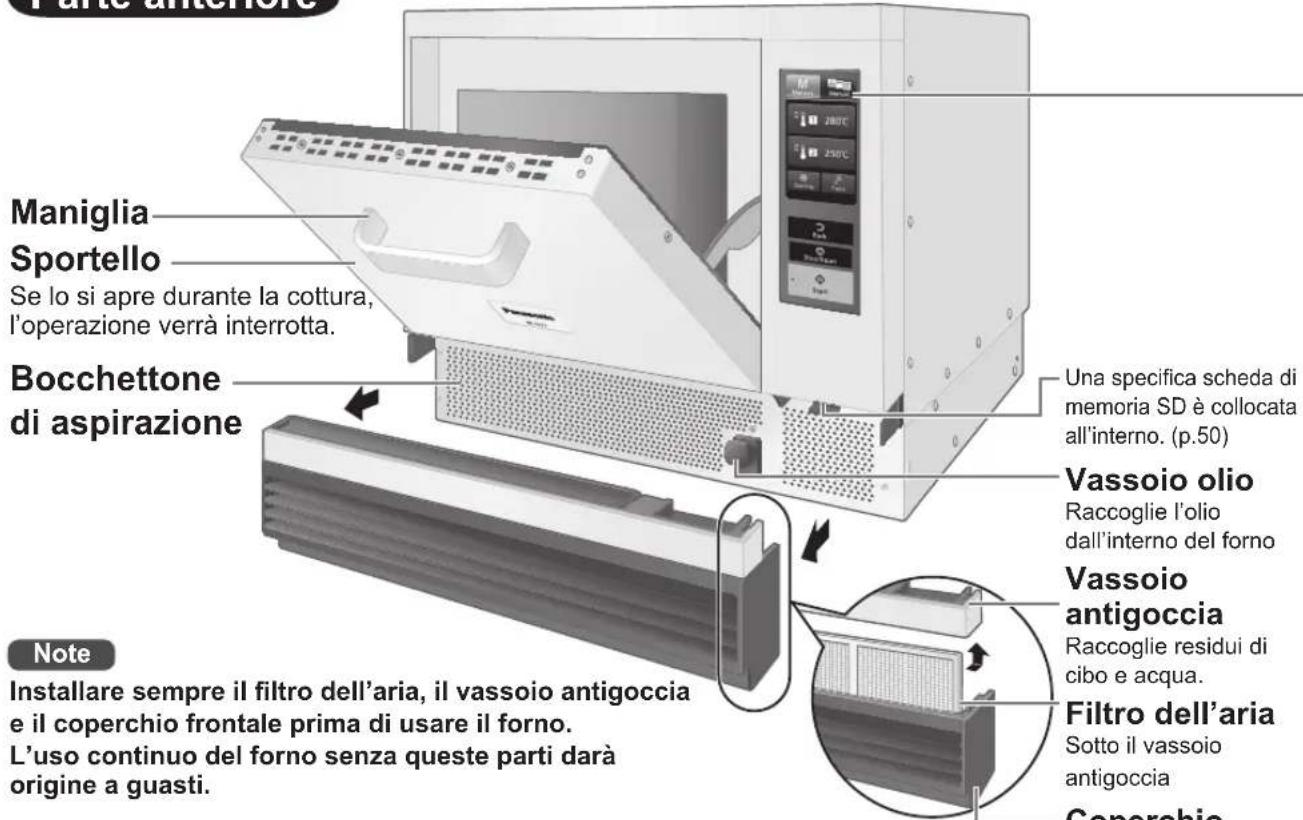

Parte anteriore

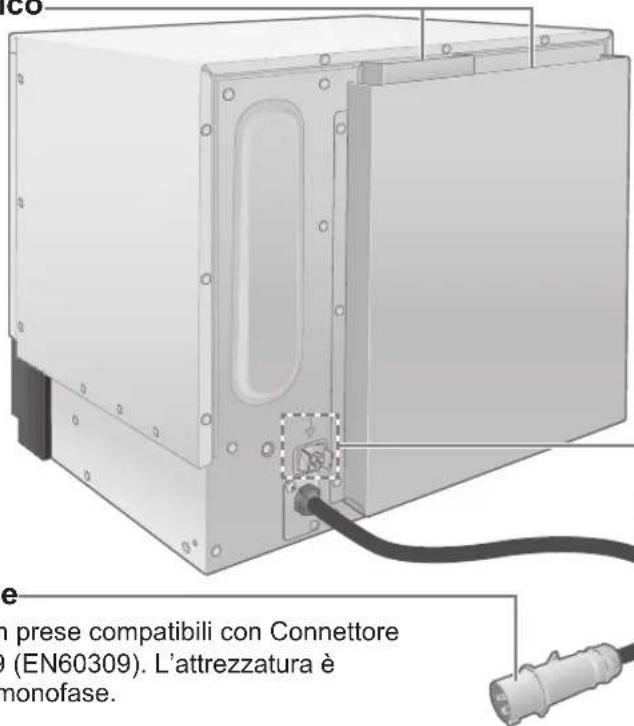

Retro

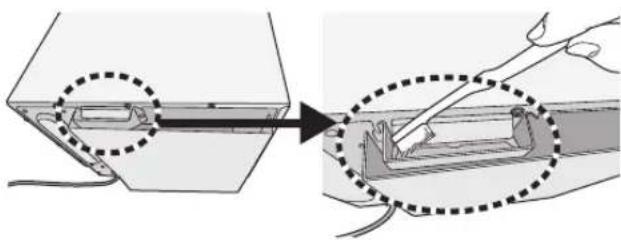

Bocchettone di scarico

Catalizzatore

Il fumo d'olio che circola all'interno della cavità del forno è decomposto e purificato quando attraversa il catalizzatore.

La reazione del catalizzatore si abbasserà quando la temperatura di cottura è bassa (circa 240°C o inferiore).

Come rimuovere il coperchio frontale, il vassoio antigoccia, il filtro dell'aria e il vassoio olio. (p.44)

Un conduttore equipotenziale esterno viene fornito nella parte posteriore del forno ed è segnato con quel simbolo.

Cavo d'alimentazione

Per favore collegare solo in prese compatibili con Connettore Blu 16 Amp alla IEC 60309 (EN60309). L'attrezzatura è dedicata ad alimentazioni monofase.

Spina di alimentazione

Le illustrazioni possono differire dai veri oggetti. Etichette di attenzione sono affisse al vero forno.

MESSA A TERRA

IMPORTANTE: PER LA SICUREZZA PERSONALE, IL FORNO DEVE ESSERE CORRETTAMENTE MESSO A TERRA. Quando una presa non è messa a terra, è responsabilità e obbligo personale del cliente di sostituirla con una presa appropriatamente messa a terra.

Pannello di controllo (schermata iniziale)

Lampada Pulsante Start

• Prima del preriscaldamento o raffreddamento, premere q. - Dopo il preriscaldamento, l'impostazione della cottura a memoria o cottura manuale, premere quel pulsante per cominciare la cottura. • La lampada lampeggerà per invitarti a premere il pulsante.

Funzione Auto Power OFF

La schermata iniziale del display si spegne automaticamente se non usato per 5 minuti.

Per tornare su ON

In modalità Auto Power OFF, aprendo lo sportello si ritorna su ON.

Istruzioni per l'impilaggio

Il forno può essere messo in una pila con un massimo di due forni, fissandoli tramite il giunto Panasonic (Staffa/A11343G80BP).

Il giunto è un articolo opzionale. Contattare il rivenditore o un agente di servizio. (p.49)

Richiedere l'installazione a un tecnico elettrico. (Il costo di installazione non è incluso nel prezzo del forno.)

Per favore mantenere la distanza di separazione descritta di seguito.

AVVERTENZE ATTENZIONE!

Non installare il forno a un'altezza di 150 cm dal pavimento o superiore. Così facendo si potrebbero causare danni o scottature. Solo una combinazione di modelli uguali è permessa per l'impilaggio.

Disconnettere il cavo di alimentazione alla presa a muro prima dell'installazione e assicurarsi che la cavità del forno sia vuota. Rischio di folgorazione o danni fisici.

Come adoperare il touch screen

Memoria

Quando si cuoce con i programmi di riscaldamento in memoria → "Cuocere con un programma di cottura salvato" (p.41)

La schermata di cottura a memoria è la schermata iniziale.

È possibile cambiare la temperatura di preriscaldamento. (p.25)

• Tempo approssimato di preriscaldamento; 280°C: 10 min. 250°C: 9 min.

• Dopo che il preriscaldamento è completato, è possibile selezionare un menu quando si apre lo sportello.

Manuale

Quando si cuoce manualmente → "Cottura manuale" (pp.29-35)

- Selezionare Manual (Manuale)

È possibile cambiare la temperatura di preriscaldamento. (p.25)

• Tempo approssimato di preriscaldamento; 280°C: 10 min. 250°C: 9 min.

• Dopo che il preriscaldamento è completato, è possibile selezionare la modalità di cottura quando apri lo sportello.

Come adoperare il touch screen

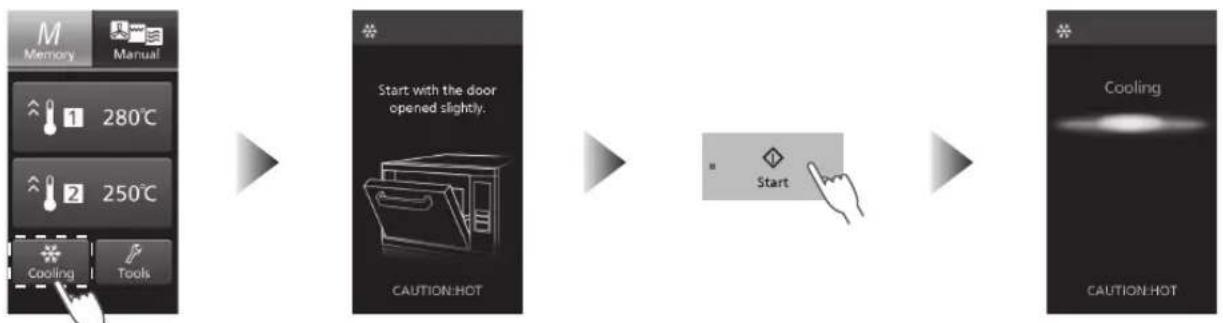

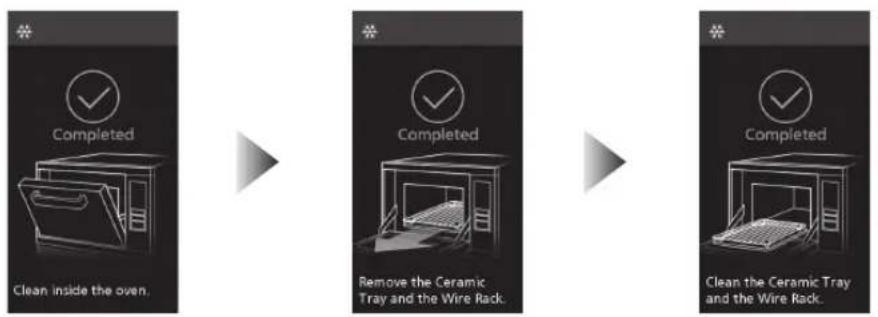

Raffreddamento

L'interno del forno deve essere raffreddato quando la cavità è calda dopo la cottura.

Aprire leggermente lo sportello per bloccarlo nella sua posizione. (Tenere lontana la faccia.)

Il tempo di raffreddamento dipende dalla temperatura dentro il forno. (fino a 45 minuti)

ATTENZIONE

Prestare attenzione all'aria calda quando si apre lo sportello.

Strumenti

È possibile modificare e confermare varie impostazioni come la memoria o il segnale acustico.

• Quando il blocco memoria è attivo, Memory cooking e Change settings non vengono migliorati.

Impostazione predefinita: non visualizzata (p.27)

Memory cooking (Cottura a memoria)

• Questa funzionalità non può essere usata quando il blocco memoria è attivo. Per favore annullare il blocco memoria. (p.27)

Salvare la memoria (p.36) Cancellare la memoria (p.38) Modificare la memoria (p.39) Cifra numero memoria (p.40)

Informazioni di manutenzione.

Per controllare tutte le ore di cottura (preriscaldamento incluso)

Nota

-La cifra più alta del contatore è 999999 ore. Essa ritorna a "0" la prossima volta che viene usato. - Il totale delle ore di cottura è arrotondato per difetto all'ora più vicina.

es.)

Tutte le ore di cottura	Display
59 min 0
1 h 59 min 1

Ritorna alla schermata iniziale dopo 3 secondi.

Per controllare il numero di cicli (preriscaldamento incluso)

Nota

• La cifra più alta del contatore è 3999999 volte. Essa ritorna a "0" la prossima volta che viene usato.
• Se si comincia nuovamente la cottura dopo una pausa nel mezzo, conta come nuovo ciclo.
• Le ultime due cifre del numero totale di cicli sono arrotondate per difetto.

es.)

Numero di cici di Display
99 volte 0
101 volte 100
1100 volte 1100

Ritorna alla schermata iniziale dopo 3 secondi.

Come adoperare il touch screen

Strumenti

Change settings (Modifica impostazioni)

• Questa funzionalità non può essere usata quando il blocco memoria è attivo. Per favore annullare il blocco memoria. (p.27)

Segnale acustico

Modificare il volume del segnale acustico

(Impostazione di default: Livello 3)

In base alle impostazioni, può essere sostrato Pitch of beep clean (Tono del segnale acustico)

Selezionare il volume con ^+ o-, e premere OK.

Per cambiare la durata del bip alla fine del programma

(Impostazioni di default: Tipo1)

Suona tre brevi impulsi ogni 15 secondi

Suona impulsi più lunghi in maniera continua

Suona un lungo impulso, quindi suona tre impulsi più lunghi ogni 30 secondi

I bip si fermano quando si apre lo sportello.

• Selezionare la durata del bip e premere OK.

Per modificare il tono del segnale acustico alla fine del programma

(Impostazioni di default: Normale)

Selezionare il tono e premere OK.

Per selezionare ON o OFF per il bip del preriscaldamento (Impostazioni di default: ON). Per selezionare ON o OFF per l'allarme dello sportello (Impostazioni di default: ON).

Selezionare

Preheated beef (Bip preriscaldamento)

Door alarm (Allarme sportello)

• Selezionare

ON o OFF e

premere OK.

Il forno ritorna alla schermata iniziale dopo aver mostrato le impostazioni per 3 secondi.

Cook before preheated (Cuocere prima del preriscaldamento)

ON: Puoi cominciare a cuocere prima che il preriscaldamento sia completo. OFF: Non puoi cominciare a cuocere finché il preriscaldamento non è completo. (Impostazioni di default: OFF)

Note

• Se si sceglie ON per cominciare a cuocere durante il preriscaldamento, i risultati di cottura ne possono risentire perché la temperatura della cavità del forno può essere bassa.

- Selezionare ON o OFF e premere OK. Il forno ritorna alla schermata iniziale dopo aver salvato le impostazioni per 3 secondi.

Luminosità LCD

Si può scegliere la luminosità del touch screen.

(Impostazioni di default: Livello 3)

Luminoso Buio

Il forno ritorna alla schermata iniziale dopo aver mostrato le informazioni per 3 secondi.

• Selezionare la luminosità con + o - e premere OK.

Temperatura di preriscaldamento

È possibile scegliere la temperatura di preriscaldamento mostrata sulla schermata iniziale. (Impostazioni di default: Preriscaldamento 1 → 280°C, Preriscaldamento 2 → 250°C)

Per favore, nota che la temperatura di preriscaldamento salvata in precedenza per la cottura a memoria (p.36) verrà anch'essa cambiata se si cambiano le impostazioni qui.

• Seleziona Preheat 1
• o Preheat 2
• (Preriscaldamento 1 o
• Preriscaldamento 2)

Imposta la temp. richiesta da 180°C a 280°C a incrementi di 10°C

Imposta la temperatura disponibile di cottura da 180°C a 280°C a incrementi di 10°C.

• Ritorna alla schermata iniziale dopo 3 secondi.

Note

È possibile cominciare a cuocere alla temperatura impostata a Cook available temp. (Temperatura di cottura disponibile) quando Cook before preheated (Cuoci prima del preriscaldamento) è impostato su ON. Se Cook before preheated è impostato su OFF, l'impostazione Cook available temp. verrà saltata.

Come adoperare il touch screen

Strumenti

Check memory (Controllo memoria)

Memory list (Elenco memoria)

Contenuti di cottura salvati, impostazioni segnale acustico e blocco memoria etc. sono mostrati in ordine agli 4 secondi.

Contenuto Memory cooking

(Nel caso di display a due cifre: 00-99)

pp.36-37

Per chiamare un particolare numero in memoria da confermare, vedere sotto.

Impostazioni segnale acustico (p.24)

Blocco memoria (p.27)

Intervallo magnetron (p.45)

Intervallo di manutenzione (p.45)

● Ritorna alla schermata iniziale.

• Per chiamare un particolare numero in memoria da confermare, premere il pulsante Stop/Reset mentre il display sta cambiando, quindi premere Change number (cambia numero), inserire il numero di memoria e premere OK. I contenuti di memoria vengono mostrati premendo il pulsante Start. (es.: Chiamare il numero in memoria 52)

Continua a migliorare i contenuti dei numeri in memoria seguente.

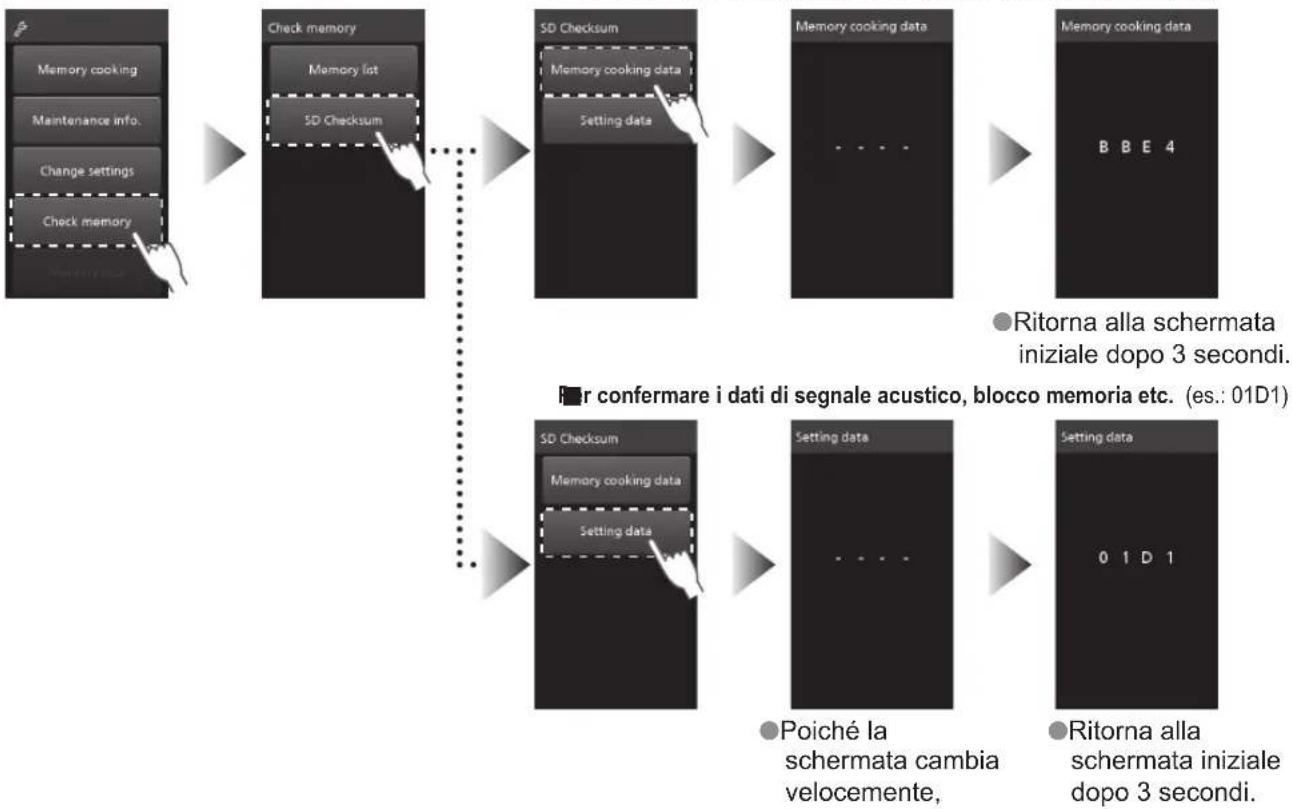

Checksum SD

Usarlo per confermare se i contenuti di schede di memoria SD multiple sono gli stessi.

I contenuti in memoria nella scheda SD sono mostrati come caratteri alfanumerici a quattro cifre.

Se i caratteri alfanumerici sono gli stessi, i contenuti in memoria delle schede di memoria SD sono gli stessi.

Per confermare i dati di memory cooking (es.: BBE4)

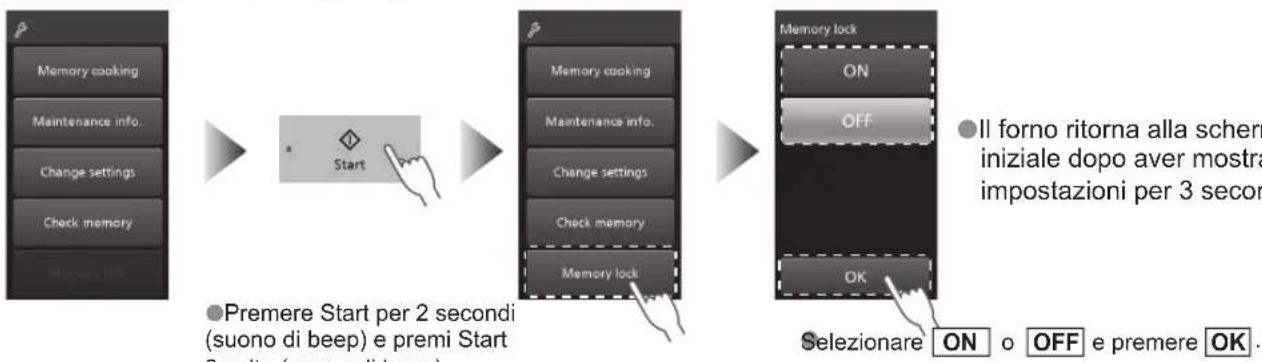

Memory lock (Blocco di memoria)

Puoi scegliere se impostare il blocco di memoria su ON o su OFF.

Memory lock (Blocco di memoria)

L'impostazione di default è ON, per modificarla seguire i passaggi seguenti.

Note

■ Quando il blocco memoria è ON - La cottura a memoria comincia in automatico dopo che selezioni un numero in memoria anche senza premere il pulsante Start. Memory cooking e Change settings non vengono mostrati. ■ Quando il blocco memoria è OFF - La cottura a memoria comincia quando premi il pulsante Start dopo aver inserito il numero memoria.

Preheating (preriscaldamento)

Usare la funzione preriscaldamento per riscaldare il forno in anticipo. 1280°C e 250°C sono impostate di default. Il preriscaldamento riprenderà in automatico ogni volta che la cottura è terminata, quando il preriscaldamento è stato impostato.

• Inserire il rivestimento di base, il vassoio in ceramica, la griglia e gli altri accessori in dotazione adatti per la modalità di cottura desiderata nel forno prima di cominciare il preriscaldamento, fatta eccezione per la lastra da forno e la paletta.

(es.: Memory, 1280°C)

Selezionare

Premere il pulsante Start

Se durante il preriscaldamento si mette in pausa oppure si apre e chiude lo sportello, il preriscaldamento riprenderà automaticamente dopo 10 secondi.

Il preriscaldamento è stato completato

• Tempo di preriscaldamento approssimato; 280°C: 10 min. 250°C: 9 min.

L'impostazione di default prevede un segnale acustico dopo che il preriscaldamento è stato completato. Dopo aver messo gli alimenti nel forno, chiudere immediatamente lo sportello e impostare cottura a memoria (p. 41) o cottura manuale (pp. 29-35).

È possibile disattivare il segnale acustico. "Per selezionare ON o OFF per il bip del preriscaldamento" (p. 24)

Se si lascia aperto lo sportello durante il preriscaldamento o dopo che esso è stato completato, il segnale acustico suonerà dopo 30 secondi e 50 secondi.

• Se "Cook before preheated" è impostato su OFF e si lascia la porta aperta per 1 minuto o più dopo che il preriscaldamento è stato completato, la temperatura della cavità del forno calerà e non sarà possibile cominciare la cottura. Chiudere la porta, premere il pulsante Start e ricominciare il preriscaldamento.

Se "Cook before preheated" è impostato su ON, è possibile cominciare la cottura durante il preriscaldamento.

Se i pulsanti non vengono usati dopo che il preriscaldamento è completato, il preriscaldamento sarà annullato dopo 4 ore.

Per annullare il preriscaldamento

Premere due volte il pulsante Stop/Reset.

Cottura manuale

Cottura a convezione

(es.: Manuale, Preriscaldamento 280°C, Convezione 280°C, Velocità ventola 100%, 10 min 30 sec)

1 Dopo il preriscaldamento manuale, selezionare Convezione

"Preriscaldamento" (p.28)

Mettere gli alimenti nel forno e chiudere lo sportello.

2 Impostare la temperatura del forno e premere OK

Da 180°C a 280°C in incrementi di 10°C. Premere per annullare il processo di cottura già selezionato.

3 Impostare la velocità della ventola e premere OK

Da 30% a 100% in incrementi del 10%. "Velocità della ventola" (p.12)

4 Premere Set time (Impostare il tempo)

Premere Convection e Fan speed quando si modificano tali impostazioni.

5 Impostare il tempo di cottura

• Tempo di cottura massimo 30 min. Premere (Successivo) quando si imposta lo Step 2. "Cottura passo-passo" (p.34)

6 Premere il pulsante Start

(La cottura inizierà.)

Premere (Richiama) quando si verificano le impostazioni per lo step attuale.

Note

• Tenendo premuti i pulsanti, la temperatura, la velocità della ventola e il tempo andranno avanti più velocemente. Ciò conviene quando si imposta un tempo di cottura maggiore, e casi via.
• Dopo che la cottura è terminata, il processo di cottura può essere salvato sulla scheda SD. (p.36)

Manual Cooking (Cottura manuale)

Cottura grill

(es.: Manuale, Preriscaldamento 280°C, Grill Alto, Velocità ventola 100%, 10 min 30 sec)

1 Dopo il preriscaldamento manuale, selezionare Grill

"Preriscaldamento" (p.28)

Mettere gli alimenti dentro il forno e chiudere lo sportello.

2 Selezionare High (Alto)

Premere per annullare il processo di cottura già selezionato

3 Impostare la velocità della ventola e premere OK

Dal 30% al 100% in incrementi del 10% "Velocità della ventola" (p.12)

4 Premere Set time (Impostare il tempo)

• Premere Fan speed quando si modificano tali impostazioni.

5 Impostare il tempo di cottura

• Tempo di cottura massimo 30 min.
• Premere Next (Successivo) quando si imposta lo Step 2. "Cottura passo-passo" (p.34)

6 Premere il pulsante Start (La cottura inizierà.)

Premere (Richiama) quando si verificano le impostazioni per lo step attuale.

Note

• Tenendo premuti i pulsanti, la temperatura, la velocità della ventola e il tempo andranno avanti più velocemente. Ciò conviene quando si imposta un tempo di cottura maggiore, e casi via.
• Dopo che la cottura è terminata, il processo di cottura può essere salvato sulla scheda SD. (p.36)

Cottura a Convezione e Grill

(es.: Manuale, Preriscaldamento 280°C, Convezione 280°C, Velocità ventola 100%, Grill Alto, 2 min 30 sec)

1 Dopo il preriscaldamento manuale, selezionare Convection (Convezione)

"Preriscaldamento" (p.28)

Mettere gli alimenti dentro il forno e chiudere lo sportello.

2 Impostare la temperatura del forno e premere OK

Da 180°C a 280°C in incrementi di 10°C. Premere per annullare il processo di cottura già selezionato.

3 Impostare la velocità della ventola e premere OK

Da 30% a 100% in incrementi del 10%. "Velocità della ventola" (p.12)

4 Selezionare Grill

5 Selezionare High (Alto)

Premere per annullare il processo di cottura già selezionato.

6 Premere Set time (Impostare il tempo)

• Premere per annullare il processo di cottura già selezionato. Premere per modificare le impostazioni di Grill e Fan speed.

7 Impostare il tempo di cottura

• Tempo di cottura massimo 30 min. Premere Next (Successivo) quando si imposta lo Step 2. "Cottura passo-passo" (p.34)

8 Premere il pulsante Start

(La cottura inizierà.)

Premere (Richiama) quando si verificano le impostazioni per lo step attuale.

Note

• Tenendo premuti i pulsanti, la temperatura, la velocità della ventola e il tempo andranno avanti più velocemente. Ciò conviene quando si imposta un tempo di cottura maggiore, e così via.
• Dopo che la cottura è terminata, il processo di cottura può essere salvato sulla scheda SD. (p.36)

Cottura manuale

Cottura a convezione e microonde

(es.: Manuale, Preriscaldamento 280°C, Convezione 280°C, Velocità ventola 100%, Microonde P3, 1 min 30 sec)

1 Dopo il preriscaldamento manuale, selezionare Convezione

"Preriscaldamento" (p.28)

Mettere gli alimenti dentro il forno e chiudere lo sportello.

2 Impostare la temperatura del forno e premere OK

Da 180°C a 280°C in incrementi di 10°C

Premere per annullare il processo di cottura già selezionato.

3 Impostare la velocità della ventola e premere OK

Da 30% a 100% in incrementi del 10%

"Velocità della ventola" (p.12)

4 Selezionare Microwave (Microonde)

5 Selezionare la potenza delle microonde

6 Premere Set time (Impostare il tempo)

7 Impostare il tempo di cottura

• Tempo di cottura massimo 30 min. Premere (Successivo) quando si imposta lo Step 2. "Cottura passo-passo" (p.34)

8 Premere il pulsante Start

(La cottura inizierà.)

Premere Recall (Richiama) quando si verificano le impostazioni per lo step attuale.

Note

• Tenendo premuti i pulsanti, la temperatura, la velocità della ventola e il tempo andranno avanti più velocemente. Ciò conviene quando si imposta un tempo di cottura maggiore, e casi via.
• Dopo che la cottura è terminata, il processo di cottura può essere salvato sulla scheda SD. (p.36)

Cottura grill e microonde

(es.: Manuale, Preriscaldamento 280°C, Grill Alto, Velocità ventilata 100%, Microonde P3, 1 min 30 sec)

1 Dopo il preriscaldamento manuale, selezionare Grill

"Preriscaldamento" (p.28)

Mettere gli alimenti dentro il forno e chiudere lo sportello.

2 Selezionare High (Alto)

Premere per annullare il processo di cottura già selezionato.

3 Impostare la velocità della ventola e premere OK

Da 30% a 100% in incrementi del 10% "Velocità della ventola" (p.12)

4 Selezionare Microwave (Microonde)

5 Selezionare la potenza delle microonde

• Puoi anche selezionare P7 (900 W) e P8 (1050 W) quando usi Grill Low (Basso).

6 Premere Set time (Impostare il tempo)

Premere Grill, Microwave e Fan speed quando si modificano tali impostazioni.

7 Impostare il tempo di cottura

• Tempo di cottura massimo 30 min. Premi (Successivo) quando si imposta lo Step 2. "Cottura passo-passo" (p.34)

8 Premere il pulsante Start

(La cottura inizierà.)

• Premere Recall (Richiama) quando si verificano le impostazioni per lo step attuale.

Nota

• Tenendo premuti i pulsanti, la temperatura, la velocità della ventola e il tempo andranno avanti più velocemente. Ciò conviene quando si imposta un tempo di cottura maggiore, e casi via.
• Dopo che la cottura è terminata, il processo di cottura può essere salvato sulla scheda SD. (p.36)

Cottura manuale

Cottura passo-passo

La potenza delle microonde, la temperatura, il tempo di cottura o altri possono essere impostati fino a tre step continui. Usa le funzioni Convezione, Grill e Microonde in base alla tua ricetta.

Step 1 Convezione 280°C, velocità ventola 100%, microonde P5, 1 min → Step 2 Microonde P4, 50 sec → Step 3 Grill alto, velocità ventola 30%, 30 sec

È possibile usare le microonde solo durante lo Step 2 e Step 3 in Cottura passo-passo.

Step 1

1 Dopo il preriscaldamento manuale, selezionare Convection (Convezione)

Mettere gli alimenti dentro il forno e chiudere lo sportello.

"Preriscaldamento" (p.28)

2 Impostare la temperatura del forno e premere OK

3 Impostare la velocità della ventola e premere OK

4 Selezionare Microwave (Microonde)

5 Selezionare la potenza delle microonde

6 Premere Set time (Impostare il tempo)

7 Impostare il tempo di cottura e premere Next (Successivo)

Potenza microonde e tempo di cottura massimi per cottura a Convezione e microonde/Grill e microonde

	Massima potenza microonde	Massimo tempo di cottura
Step 1 P6	(800 W)* 2 min.
Step 2 P4	(600 W) 2 min.
Step 3 P2	(300 W) 10 min.

• Puoi anche selezionare P7 (900W) e P8 (1050W) quando usi Grill Low (Basso). Il massimo tempo di cottura per Convezione/Grill/Convezione e grill è di 20 minuti per ogni step.

Step 2

1 Selezionare 2 Microwave (Microonde)

2 Selezionare P4

3 Premere Set time (Impostare il tempo)

4 Impostare il tempo di cottura e premere Next (Successivo)

Step 3

1 Selezionare Grill

2 Selezionare High (Alto)

Impostare la velocità della ventola e premere OK

Premere Set time (Impostare il tempo)

Impostare il tempo di cottura

Premere il pulsante Start.

Il forno comincia la cottura nell'ordine Step 1 → Step 2 → Step 3.

Note

• Tenendo premuti i pulsanti, la temperatura, la velocità della ventola e il tempo andranno avanti più velocemente. Ciò conviene quando si imposta un tempo di cottura maggiore, e casi via.
• Dopo che la cottura è terminata, il processo di cottura può essere salvato sulla scheda SD. (p.36)

Memory Cooking (Cottura a memoria)

(es.: Memoria, Preriscaldamento 280°C → Step 1 Convection 280°C, Velocità ventola 100%, Microonde P6, 1 min → Step 2 Convection 280°C, Velocità ventola 60%, 50 sec → Step 3 Grill Alto, Velocità ventola 30%, 30 sec

Numero memoria: 37

Come salvare la memoria

Vi sono due metodi per salvare la cottura in memoria: salvare un programma di cottura dopo la cottura manuale e salvare un programma di cottura in anticipo. Fino a 100 tipi (impostazioni di default: 00-99) di programmi di cottura possono essere salvati in memoria.

Il menu di default registrato in Num. 00-Num. 18.

È utile per cuocere i menu di tutti i giorni.

È inoltre possibile sovrascrivere, modificare o cancellare i contenuti salvati in precedenza.

• Questa funzionalità non può essere utilizzata quando il blocco memoria è ON. Per favore annulla il blocco memoria. (p.27)

Salvare il programma dopo la cottura manuale

1 Dopo che la cottura è completa, tirare fuori gli alimenti

• Dopo aver tirato fuori gli alimenti, è possibile salvare il programma di cottura.

2 Premere (Memoria)

Premere Cancel (Annulla) per tornare alla schermata iniziale.

3 Inserire il numero di memoria desiderato M+

• Quando il numero di memoria è vuoto

• Quando il numero di memoria è già in uso
• Premere Overwrite (Sovrascrivi) e apparirà questo schermo.

Salvato con successo

Ritorna alla schermata iniziale dopo 3 secondi

Salvato con successo. Ritorna alla schermata iniziale dopo 3 secondi.

Salvare un programma in anticipo

1 Selezionare Tools (Strumenti)

2 Selezionare Memory cooking (Cottura a memoria)

3 Selezionare Save memory (Salvare memoria)

4 Inserire il numero memoria desiderato e premere OK

5 Selezionare preheating (preriscaldamento)

Effettuare le procedure da 1 a 6 dello Step 1 di "Cottura passo-passo" (p.34)

6 Impostare il tempo di cottura e premere Next (Successivo)

Premere (Memory) (Memoria) qui per lo schermo di conferma e completare.

Effettuare le procedure da 1 a 3 dello Step 2 di "Cottura passo-passo" (p.34)

7 Impostare il tempo di cottura e premere Next (Successivo)

Premere (Memory) (Memoria) qui per lo schermo di conferma e completare.

Effettuare le procedure da 1 a 4 dello Step 3 di "Cottura passo-passo" (p.34)

8 Impostare il tempo di cottura e premere Memory (Memoria)

Il forno ritorna alla schermata iniziale dopo aver mostrato lo schermo di conferma per 3 secondi.

Memory Cooking (Cottura a memoria)

Come cancellare la memoria

• Questa funzionalità non può essere usata quando il blocco memoria è su ON. Per favore annullare il blocco memoria. (p.27)

1 Selezionare Tools (Strumenti)

4 Inserire il numero memoria da cancellare e premere OK

2 Selezionare Memory cooking (Cottura a memoria)

5 Confermare i dati e premere Delete (Cancella)

3 Selezionare Delete memory (Cancella memoria)

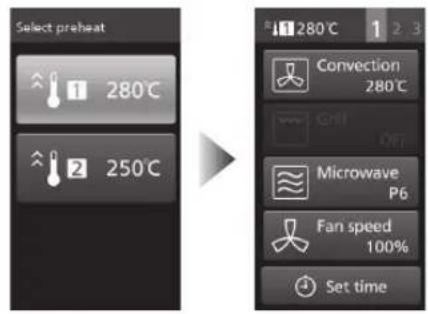

Come modificare la memoria

• Questa funzionalità non può essere usata quando il blocco memoria è su ON. Per favore annullare il blocco memoria. (p.27)

1 Selezionare Tools (Strumenti)

2 Selezionare Memory cooking (Cottura a memoria)

3 Selezionare Modify memory (Modifica memoria)

4 Inserire il numero memoria da modificare e premere OK

5 Il programma precedentemente salvato viene mostrato. Modificare l'elemento che si vuole cambiare come descritto nelle istruzioni di "Salvare un programma in anticipo" (p.37)

6 Premere (Memory) (Memoria)

Il forno ritorna alla schermata iniziale dopo aver mostrato lo schermo di conferma per 3 secondi.

Memory Cooking (Cottura a memoria)

Come impostare la cifra del numero memoria

Il numero di cifre per il numero memoria è impostato a doppia cifra di default (100 tipi: 00-99).

È possibile anche impostarlo a singola cifra (10 tipi: 0-9) o tripla cifra (1000 tipi: 000-999).

• Questa funzionalità non può essere usata quando il blocco memoria è su ON. Per favore annullare il blocco memoria. (p.27)

1 Selezionare Tools (Strumenti)

4 Selezionare il numero di cifre desiderato e premere OK

Il forno ritorna alla schermata iniziale dopo aver mostrato le impostazioni per 3 secondi.

2 Selezionare Memory cooking (Cottura a memoria)

3 Selezionare la cifra del numero memoria

Cuocere con un programma di cottura salvato

1 Selezionare ① 280°C

2 Premere il pulsante Start

Se si mette in pausa o si apre e si chiude lo sportello durante il preriscaldamento, esso riprenderà automaticamente dopo 10 secondi

3 Il preriscaldamento è stato completato

4 Selezionare un menu dopo aver messo gli alimenti nel forno e chiudere lo sportello

Viene mostrato sullo schermo quando il blocco memoria è impostato su ON.

• Quando il blocco memoria è su ON, la cottura comincia automaticamente.

5 Viene avviato il programma

6 Premere il pulsante Start

(La cottura inizierà.)

Premere Recall (Richiama) quando si verificano le impostazioni per lo step attuale.

• Quando il blocco memoria è impostato su OFF, la cottura comincia dopo aver premuto il pulsante Start.

Cura del forno

È essenziale seguire questi punti per ottenere le massime prestazioni dal proprio forno. Le microonde sono attratte da umidità e grasso: pertanto, un forno sporco non cuoce in modo EFFICIENTE. Se non si mantiene il forno in condizioni pulite, potrebbe avvenire il deterioramento della superficie che potrebbe interferire negativamente sulla vita del dispositivo e potrebbe dar luogo a situazioni pericolose. - Questo forno richiede regolare manutenzione. (p.45)

AVVERTENZE

Staccare la spina di corrente prima della manutenzione. Altrimenti si rischia di rimanere folgorati. - Attendere che la cavità del forno si raffreddi prima di effettuare la pulizia.

Altrimenti si potrebbero verificare scottature e ferite.

■Prima della pulizia

Non pulire il forno con un getto d'acqua. Non versare detergente o avanzi di cibo negli interstizi e nei fori.

Ciò causerà un malfunzionamento.

Se il forno viene danneggiato in qualsiasi modo, contattare il fornitore o un agente di servizio prima di continuare a utilizzarlo. L'unica parte lavabile in lavastoviglie è la griglia. È vietato l'uso della lavastoviglie per gli altri accessori, poiché potrebbero deteriorarsi a causa dell'effetto del detergente (possibile uso di forti alcalini), oppure scheggiarsi o spaccarsi per gli urti reciproci delle parti ceramiche causati dai forti getti d'acqua.

Pulire queste parti ogni giorno.

Cavità del forno • Parte interna dello sportello • Guarnizione dello sportello

Pulire con un panno umido.

Rimuovere a fondo acqua, olio e residui di cibo frequentemente per prolungare la durata del forno. Cibi bruciati e briciole non rimossi possono causare ruggine.

Se le macchie sono persistenti, rimuoverle con un panno imbevuto di un detergente neutro per cucina.

Non utilizzare detergenti alcalini.

Se le macchie sono ancora più persistenti, solo per la parte metallica sulla parte interna dello sportello, è possibile utilizzare un detergente abrasivo con una spugnetta ruvida.

Non grattare le parti diverse dalla parte metallica all'interno dello sportello (zona della guarnizione dello sportello, ecc.) con una spugna ruvida, perché potrebbe danneggiare la guarnizione dello sportello e causare il malfunzionamento del forno. Assicurarsi di usare solo una spugna morbida. Non spruzzare detergente direttamente sulle superfici posteriori e superiori della cavità del forno. Ciò causerà un malfunzionamento.

Aree esterne

Pulire con un panno umido.

Rimuovere olio e residui di cibo immediatamente.

Non utilizzare solventi, benzene, detergenti abrasivi, candeggina, composti alcalini o detergenti sintetici per la casa.

Se le macchie sono persistenti, rimuoverle con un panno inzuppato in un detergente neutro per cucina.

Prestare attenzione a non far andare il detergente per cucina negli interstizi e nel bocchettone di scarico.

• Parte esterna dello sportello - zona maniglia

Dopo aver pulito con un panno umido, ripassare le zone con un panno asciutto morbido.

Vassoio in ceramica • Griglia • Piatto in ceramica • Piastra rigata • Lastra da forno • Paletta • Rivestimento di base

• Prestare attenzione a non strofinare il rivestimento di base quando si rimuovono gli accessori.

Lavare con una spugna morbida inzuppata in un detergente neutro per cucina.

Non utilizzare detergenti alcalini.

Pulire ogni volta che si utilizza, se le macchie diventano un problema.

Solo quando lo sporco è ostinato, pulire lo sporco con una pellicola alimentare o fogli d'alluminio inzuppati in acqua e detergente abrasivo.

Fatta eccezione per il rivestimento di base, la lastra da forno e la paletta.

Smontare e pulire queste parti ogni giorni.

Vassoio antigoccia: pulire con un panno umido.

Fare riferimento a "Come smontare/montare le parti" (p.44).

Smontare e pulire queste parti una volta alla settimana.

Fare riferimento a "Come smontare/montare le parti". (p.44)

Coperchio anteriore: pulire con un panno umido.

Rimuovere olio e rimasugli di cibo immediatamente.

Se le macchie sono persistenti, pulire con un panno inzuppato in un detergente neutro per cucina.

Non utilizzare detergenti alcalini.

Filtro dell'aria: asciugare dopo averlo lavato con acqua.

Pulirlo dopo l'uso se le macchie sono persistenti. Il filtro potrebbe perdere il suo effetto se le macchie vengono lasciate. La temperatura delle parti interne potrebbe aumentare, causando un malfunzionamento.

Vassoio olio: rimuovere le macchie d'olio con un panno morbido o un tovagliolo di carta.

Se le macchie sono persistenti, pulire la zona con una spugna morbida imbevuta con un detergente neutro per cucina e asciugare.

Non utilizzare detergenti alcalini.

Cura del proprio forno.

Come smontare/montare le parti.

Coperchio anteriore.

Rimozione.

Tirare via il coperchio anteriore e rimuoverlo

Montaggio

Installare l'unità principale © nella scanalatura del vassoio antigoccia.

Vassoio antigoccia/Filtro dell'aria

Rimozione

Rimuovere il coperchio anteriore, quindi premere e spostare entrambe le estremità del vassoio antigoccia per rimuoverlo. Quindi, tirare fuori il filtro dell'aria.

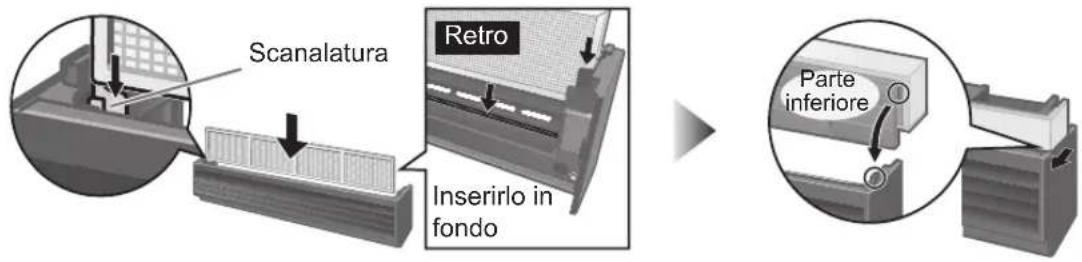

Montaggio

Inserire il filtro dell'aria nella scanalatura del coperchio frontale fino in fondo, quindi riposizionare il vassoio antigoccia nella sua posizione originale.

Vassoio olio

Rimozione

Rimuovere prima il coperchio anteriore, poi tirare fuori il vassoio olio.

Montaggio

Seguire la procedura inversa per installare il vassoio olio.

Pulire questa parte una volta al mese.

Bocchettone di scarico

Pulire il bocchettone di scarico posteriore con uno spazzolino da denti e un tovagliolo.

Manutenzione regolare

Quando appare una delle seguenti schermate, è necessaria la manutenzione del forno.

Continuando a usare il forno potrebbe portare a dei guasti.

Per favore contattare il fornitore o un agente di servizio tempestivamente. (p.49)

La schermata rimane finché non viene effettuata la manutenzione, anche quando la spina di corrente viene rimossa e reinserita o quando non vi sono state operazioni per un po'. Inoltre, il forno emetterà un segnale acustico 6 volte dopo aver completato la cottura, indipendentemente dalle impostazioni.

Schermata Causa

• Mostra quando il forno è stato usato per 17.500 ore. Per favore contattare il fornitore o un agente di servizi per sostituire le parti.

• Mostra quando il magnetron è stato usato 120.000 volte. Per favore contattare il fornitore o un agente di servizi per sostituire le parti.

I tempi e i numeri di operazioni di cui sopra non sono garantiti.

Risoluzione dei problemi

Adottare le seguenti procedure quando si presenta un problema.

Sintomo Causa

Non funziona affatto

Vi è mancanza di corrente?

L'interruttore di distribuzione di corrente è staccato, oppure la spina di corrente non è connessa?

• La schermata iniziale viene molto lentamente durante un'operazione. Se la funzione auto power OFF è attiva, eseguire l'operazione dopo che la schermata iniziale viene molto lentamente e si apre lo sportello.

Non cuoce correttamente

L'impostazione di cottura, gli accessori o il tempo di cottura sono scorretti?

Il forno è stato preriscaldato a sufficienza?

C'è un suono

Vi sarà un suono di inizio cottura e la ventola emetterà suoni.

Vi è del fumo o un odore aspro

Del fumo o un odore aspro possono presentarsi a causa del bruciare dell'olio per la protezione della cavità del forno quando il riscaldatore viene acceso per la prima volta. Ventilare sempre ed eseguire una cottura a vuoto se la casa provoca fastidi. (p.9)

Vi sono delle scintille durante la cottura

• Un contenitore di metallo può essere usato nel forno quando non si usano le microonde. (p.10)

Si sta usando un contenitore con parti in oro o argento?

Vi è un qualche metallo (fogli d'alluminio, spiedi in metallo, etc.) che tocca la superficie della cavità del forno?

• La cavità del forno è arrugginita? La ruggine può dar luogo a scintille.

Il campanello non suona

Il volume del segnale acustico è impostato su OFF? Il campanello non emetterà alcun suono se è impostato su OFF. (p.24)

Vi è puzza o fumo

• Questo non è un malfunzionamento. La reazione del catalizzatore si abbasserà quando la temperatura di cottura è Bassa (approssimativamente 240°C o inferiore). Inoltre, potrebbe superare l'abilità di processamento quando la quantità di fumo da olio durante la cottura è alta

Vi è un odore sgradevole

In base al cibo, può esserci un odore sgradevole durante la cottura, ma ciò è causato dalla reazione del catalizzatore e non è anormale.

I cibi "esplodono" durante il riscaldamento

La potenza delle microonde è troppo alta. Ridurre il livello di potenza.

Le bucce di alimenti come patate o pollo non sono perforate. Perforare le bucce dei cibi per impedire l'aumento di pressione durante il riscaldamento. Non provare MAI a bollire uova con guscio.

Appare del fumo attorno allo sportello quando si griglia

Il grasso proveniente dai cibi viene spruzzato sul grill e brucia. Fermare il forno e asciugare tutti gli eccessi di grasso e succo. Guardare attentamente il cibo mentre si griglia. Assicurarsi che il soffitto della cavità e tutti gli accessori siano puliti regolarmente.

Sintomo

Il risultato di cottura di una certa cottura a memoria è diverso da quello della volta precedente

Causa

• La temperatura di preriscaldamento o la modalità di cottura sono state impostate nella memoria? (p.25)

Domande comuni

Domanda

Dove posso ottenere accessori da forno aggiuntivi?

Risposta

Contatta il produttore o il fornitore da cui hai comprato il forno.

Il forno può essere impilato?

• Solo forni uguali possono essere impilati. Assicurarsi di fissarli con le parti opzionali. Per i dettagli, fare riferimento a "Istruzioni per l'impilaggio" (p.20).

Posso asciugare tovaglioli e panni dentro il forno?

No. Non mettere mai questi articoli o articoli simili nel vostro forno Panasonic.

Ogni quanto bisogna eseguire la manutenzione al forno?

• Quando il messaggio di cui a p.48 viene visualizzato, è necessaria la manutenzione del forno. Per favore contatta il fornitore o un agente di servizio (p.49). Continuando a usare il forno si potrebbe dar luogo a dei guasti.

Quando chiamare un agente di servizi

Se appare una "U" o una "F" nel display

Ricominciare tutto da capo dopo aver controllato i contenuti quando appare la seguente schermata. La schermata scompare quando viene premuto il pulsante Stop/Reset.

Se il forno è danneggiato.

Contatta immediatamente un agente di servizi se trovi un danno al cavo d'alimentazione, al pannello di controllo, alla cavità, agli accessori o allo sportello. È meglio non utilizzare il forno finché un agente di servizi non ti garantisce che si può utilizzare in tutta sicurezza. Ricorda di dare all'agente di servizi più informazioni possibili. Vedi "Contattare un agente di servizi" sotto.

Se il forno non funziona

Se il forno non funziona, seguire questi punti prima di contattare un agente di servizi. Controllare:

1. Che lo sportello sia chiuso.
2. Che le funzioni richieste siano state impostate correttamente e il pulsante Start sia stato premuto. (pp.28-41)
3. Che il blocco programmi non sia stato attivato o disattivato involontariamente.
4. Che il forno sia connesso a una presa da 16 Ampere e la corrente funzioni correttamente. Provare un'altra sorgente di alimentazione, potrebbe esserci un problema con la presa o anche una mancanza di corrente.
5. Che il forno non sia connesso alla presa per mezzo di un adattatore o di una prolunga.
6. Che le prese d'aria non siano bloccate. Se lo sono, liberarle, lasciare a riposo il forno per 15 minuti e riprovare.
7. Le sezioni "Risoluzione dei problemi" e "Domande comuni" alle pagine 46-47.

Se il forno non è ancora operativo, contatta il tuo agente di servizi con tutti i loro dettagli. Vedi "Contattare un agente di servizi".

Contattare un agente di servizi

Qualora il vostro forno dovesse necessitare di assistenza tecnica, per favore contatta il rivenditore presso il quale il prodotto è stato acquistato oppure un altro rivenditore autorizzato Panasonic. Non provare a modificare o aggiustare alcuna parte del forno.

Quando contatti un agente di servizi, ricorda sempre di dire chiaramente le seguenti informazioni:

1. L'indirizzo e il nome, se applicabile, del sito dove il forno è situato.
2. Il numero di telefono di tale sito.
3. Un nominativo di riferimento di tale sito.
4. Il numero di modello e il numero seriale del forno; questi numeri si trovano sul lato sinistro del forno.
5. Il problema del forno, incluso il numero di Codice di Guasto.
6. Se noto, dove e quando il forno è stato acquistato.
7. Quando il sito sarà aperto per ricevere un tecnico.

Scheda di memoria SD

Scheda di memoria SD specifica

Installata nell'unità principale quando esce dalla fabbrica.

• Quando si salva o si elimina un processo di cottura, o quando si cuoce secondo un programma salvato, assicurarsi di installare e utilizzare la scheda di memoria SD specifica. Se si inserisce una scheda di memoria SD diversa da quella specificata, appare "U17". (p.48)
• È inoltre possibile salvare i dati di un programma di cottura nella scheda di memoria SD specifica usando il proprio personal computer. (pp.51-52)

Note

• Prestare attenzione a non impartire scariche elettrostatiche alla scheda di memoria SD quando non è installata nell'unità principale. Non smontare o modificare. Non piegare, far cadere, bagnare o sottoporre la scheda di memoria SD a forti impatti.
• Non toccare i terminali di metallo con le mani o con oggetti in metallo. Non staccare le etichette incollate. Inoltre, non incollare nuove etichette o adesivi.
• Non esporre alla luce solare diretta e non lasciarla in luoghi caldi. Non conservarla in luoghi umidi o polverosi. Non conservarla in luoghi ove sono presenti elementi corrosivi o altri gas.
• Chiudere sempre il vano della scheda di memoria SD quando si inserisce e si estrae la scheda per impedire la contaminazione da acqua e sporco.
• Se la scheda di memoria SD viene perduta o si guasta, contattare il fornitore o un agente di servizi per ottenere una sostituzione. (p.49)

Come inserire/rimuovere

Prima di inserire/rimuovere una scheda di memoria SD, staccare sempre la spina del forno per la propria sicurezza personale. Inserire e rimuovere la scheda di memoria SD con l'unità display spenta.

I dati possono essere distrutti quando la si inserisce o la si rimuove immediatamente dopo aver inserito la spina di corrente o quando il display è acceso.

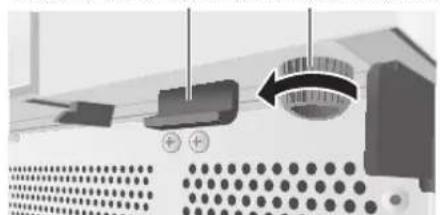

Come rimuovere Come inserire ① Rimuovere il coperchio anteriore ② Girare le viti e aprire il vano della scheda di memoria SD tramite gli strumenti

Vite del vano della scheda di memoria SD Vite del vano della scheda di memoria SD

③ Inserire la scheda di memoria SD con le dita. Estrarre la scheda di memoria SD quando essa viene fuori.

① Inserire la scheda di memoria SD fino in fondo ② Chiudere il vano della scheda SD e stringere le viti usando gli strumenti

Montare il coperchio anteriore

Installare l'unità principale ① nella scanalatura del vassoio antigoccia.

Salvare un programma di cottura sulla scheda di memoria SD

È possibile salvare i dati di un programma di cottura sulla scheda di memoria SD specifica usando il proprio personal computer.

▲ Avvertenze

1. È proibito copiare i dati su una scheda di memoria SD per scopi commerciali o riprodurli su un sito web.
2. Il logo "SD" è un marchio registrato.
3. Microsoft Windows è un marchio registrato di Microsoft Corporation, U.S.A.
4. Tutti gli altri nomi, come i nomi di brand, ecc. sono marchi registrati delle loro rispettive aziende.
5. I nomi dei fornitori utilizzati possono differire da quelli usati in questo opuscolo. Finestre, messaggi, ecc. usati in questo opuscolo possono differire da quelli del proprio personal computer in base all'ambiente (versioni del S.O. ecc.). Leggere attentamente le istruzioni del proprio personal computer per capire come utilizzarlo.
6. Modificare i dati direttamente sulla propria scheda di memoria SD e non copiarli nel proprio personal computer potrebbe non funzionare in base al proprio ambiente.
7. La nostra azienda non si assume responsabilità di alcun tipo per eventuali dati danneggiati sulla scheda di memoria SD.

Attenzione

1. Si consiglia di utilizzare schede di memoria SD con Microsoft Windows 7, Microsoft Excel 2010 o successivi.
2. Sbloccare la scheda di memoria SD altrimenti i dati del programma non possono essere memorizzati.

Come salvare un programma di cottura sulla scheda di memoria

SD usando il proprio personal computer *A partire da novembre 2017

Preparare le immagini

① Accendere il proprio personal computer e attivare Windows. ② Salvare le immagini desiderate in una cartella appropriata del proprio personal computer. - Le dimensioni consigliate dell'immagine sono VGA 640 × 480. Quando si utilizzano immagini di dimensioni diverse, esse potranno essere di scarsa qualità o sgranate. Non usare spazi o simboli per i nomi utente o i nomi delle cartelle, ecc.

■ Q Inserire la scheda di memoria SD specifica

③ Inserire la scheda di memoria SD specifica nel lettore di schede SD del proprio personal computer. ④ Fare doppio clic sul drive della scheda di memoria SD nella cartella "Risorse del computer". ⑤ Spostare la cartella "meigroup" sul proprio personal computer, ad esempio sul Desktop. Evitare di spostare la cartella in una posizione troppo profonda del proprio personal computer.

■ Riscrivere il programma nel proprio personal computer

6 Fare doppio clic sulla cartella "meigroup"

Fare doppio clic sulla cartella "NE-SCV2BPQ" e poi sulla cartella "MemoryCookingData". NON toccare gli altri file e cartelle.

Se viene mostrato "Enable Content", cliccarci su.

Per favore inserire i dati seguenti (almeno i dati di "Temp preriscaldamento" e "Step 1" sono necessari).

• Nome del piatto (è possibile utilizzare solo caratteri alfanumerici)
• File immagine pezzi.
• Temp preriscaldamento Dati Step 1

⑦-1 Come selezionare il file immagine

Cliccare la cella "Picture File" per un numero di memoria desiderato, quando si seleziona un'immagine.

Per favore notare che solo i dati "jpg" sono accettabili.

Scheda di memoria SD

⑦-2 Come inserire i dati di cottura

Cliccare la cella "Function" (Funzione) per lo Step 1 e apparirà un menu a tendina. Selezionare la funzione di cottura dalla lista.

GR: Grill - CV: Convezione - GR+CV: Grill e Convezione - MW+GR: Microonde e Grill - MW+CV: Microonde e Convezione - MW: Microonde (Non puoi usare il solo microonde per gli step 1.)

Una volta selezionata "Function" (Funzione), appariranno le opzioni in giallo. Selezionare le opzioni dai menu a tendina.

Inserire i dati per gli step di cottura.

8) Quando tutti i dati del programma sono stati inseriti, clicca "Save Data" (Salva i dati) in alto a destra. (Non è "Overwrite" (Sovrascrivi) del file Excel)

Clicca su "OK" quando hai finito.

9) Registra il numero di Checksum a 4 cifre per verifica.

Sovrascrivi e chiudi "NE_SCV2BPQ_MemoryCookingData.xlsx".

Se non è operativa, contattare il fornitore o un agente di servizi (p. 49).

■ Aggiornare i dati sulla scheda di memoria SD: Copia la cartella "meigroup" del tuo personal computer (Desktop o portatile) nella cartella "meigroup" della scheda di memoria SD per sovrascrivere.

Come verificare i dati (Checksum SD)

① Inserire la scheda di memoria SD nell'apposito slot. ② Segui gli step come descritto a p.27 e verifica che il numero a 4 cifre sia lo stesso di quello che hai registrato nello step ⑨ sopra.

Come cancellare i dati programma

① Seguire gli step da ① a ⑥ a p.51. ② Clicca "Data Clear" (Cancella i dati). ③ Apparirà lo schermo di conferma. Clicca "Yes" (Sì). I dati di programma saranno tutti eliminati.

Specifiche

Alimentazione 230-240 V, 50 Hz, Singola		fase
Potenza richiesta 3600 W 15.8 A
Presa 16 A
Uscita	Microonde 1050 W (IEC 60705)
	Convezione 1465 W
	Grill 1915 W
Frequenza 2450 MHz
Range di temperatura convenzione 180-280 °C
Range di temperatura preriscaldamento		250 °C / 280 °C (Default) Può essere modificata tra 180-280 °C in incrementi di 10 °C
Peso netto 38.3 kg (Accessori inclusi)
Dimensioni esterne (L×P×A)		474 mm×565 mm×412 mm
Dimensioni cavità (L×P×A)		270 mm×330 mm×110 mm

Le specifiche possono essere modificate senza preavviso.

Informazioni sullo smaltimento

Informazioni per gli utenti sullo smaltimento di rifiuti elettrici ed elettronici (utilizzo privato)

Questo simbolo sui prodotti e/o sui documenti allegati significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generali.

Per un trattamento appropriato, recupero e riciclaggio, per favore porta questi prodotti ai punti di raccolta designati, dove saranno accettati gratuitamente. In alternativa, in alcuni paesi è possibile restituire i propri prodotti al rivenditore locale, mediante l'acquisto di un prodotto nuovo equivalente. Lo smaltimento corretto di questo prodotto aiuterà a salvare risorse di valore e a prevenire potenziali effetti negativi sulla salute umana e sull'ambiente che potrebbero altrimenti derivare da una gestione inappropriata dei rifiuti. Per favore contatta le

autorità locali per ulteriori dettagli sul tuo punto di raccolta più vicino.

Possono essere applicate delle sanzioni per lo smaltimento scorretto di questo rifiuto, in accordo con la legislazione nazionale.

Per utenti business nell'Unione Europea

Se vuoi smaltire i tuoi apparecchi elettrici ed elettronici, per favore contatta il tuo rivenditore o fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in altri paesi al di fuori dell'Unione Europea

Questo simbolo è valido solo nell'Unione Europea.

Se vuoi smaltire questo prodotto, per favore contatta le autorità locali o un rivenditore e chiedi il metodo corretto di smaltimento.

Numero cifre memoria (p.40)

Selezione [Preheated beep] o

Door alarm

-Selezione ON o OFF, e premere OK

- Selezione - Preheat1 o - Preheat2.

Imposta la temperatura di sbrinamento da 180°C a 280°C con incrementi di 10°C

Imposta la temperatura di cottura disponibile da 180°C a 280°C con incrementi di 10°C

"Pre-riscaldamento" (p.28)

"Pre-riscaldamento" (p.28)

"Pre-riscaldamento" (p.28)

4 Selezionare Microwave

5 Selezionare la potenza del microonde

Pantalla Potencia		Pantalla Potencia
P6	800 W	P2	300 W
P5	700 W	P1	200 W*
P4	600 W	P0	0 W
P3	500 W

*equivalente a 200 W

6 Premere Set time

"Pre-riscaldamento" (p.28)

4 Selezionare Microwave

"Pre-riscaldamento" (p.28)

4 Selezionare Microwave

5 Selezionare la potenza del microonde

6 Premere Set time

7 Regolare la temperatura del forno e premere Next

1 Selezionare Microwave

2 Selezionare P4

3 Premere Set time

Il pre-riscaldamento è terminato

Cura del vostro forno

Cura del vostro forno

■ Come smontare/montare le parti

Pannello frontale

Rimozione

Si è interrotta la corrente?
