Caratteristiche	Dettagli
Tipo di purificatore	Purificatore d'aria HEPA
Filtrazione	Filtro HEPA, filtro a carbone attivo, prefiltro
Capacità di purificazione	Fino a 33 m²
Portata massima d'aria	250 m³/h
Livello sonoro	25 a 55 dB
Consumo elettrico	Tra 30 e 60 W
Modalità di funzionamento	Automatico, notte, turbo
Indicatore del filtro	Sì, per la sostituzione del filtro
Dimensioni	40 x 25 x 25 cm
Peso	6 kg
Manutenzione	Sostituzione dei filtri ogni 6-12 mesi
Sicurezza	Spegnimento automatico in caso di surriscaldamento
Garanzia	2 anni
Certificazioni	CE, RoHS

Domande frequenti - P300 Winix

Come si installa il purificatore d'aria Winix P300?

Per installare il Winix P300, posizionalo in una stanza ben ventilata, lontano da pareti e mobili. Collegalo a una presa elettrica e premi il pulsante di accensione.

Quali filtri sono utilizzati nel Winix P300?

Il Winix P300 utilizza un filtro HEPA, un filtro a carbone attivo e un prefiltro. Assicurati di sostituire questi filtri secondo le raccomandazioni del produttore per un funzionamento ottimale.

Qual è la superficie consigliata per il Winix P300?

Il Winix P300 è consigliato per stanze fino a 33 m².

Come si sa quando è il momento di sostituire il filtro?

Il purificatore dispone di un indicatore di sostituzione del filtro che si accende quando il filtro deve essere cambiato. È inoltre consigliato controllare i filtri ogni 6 mesi.

Il Winix P300 fa rumore?

Il Winix P300 funziona a diversi livelli di rumore a seconda della velocità della ventola. In modalità silenziosa produce pochissimo rumore, ideale per l'uso notturno.

Come si pulisce il purificatore d'aria Winix P300?

Per pulire il Winix P300, spegnilo e scollegalo. Pulisci la scocca con un panno umido e aspira il prefiltro. Non lavare i filtri HEPA o a carbone attivo.

Si può usare il Winix P300 in una camera per bambini?

Sì, il Winix P300 è sicuro da usare in una camera per bambini, grazie al suo funzionamento silenzioso e alla capacità di eliminare allergeni e inquinanti dall'aria.

Qual è il consumo energetico del Winix P300?

Il Winix P300 ha un consumo energetico di circa 70 W a piena potenza, rendendolo una scelta efficiente dal punto di vista energetico per un purificatore d'aria.

Il purificatore può funzionare continuamente?

Sì, il Winix P300 può funzionare continuamente. Tuttavia, si consiglia di utilizzarlo in modalità automatica per ottimizzare l'efficienza energetica.

Dove posso acquistare i filtri di ricambio per il Winix P300?

I filtri di ricambio per il Winix P300 possono essere acquistati sul sito ufficiale di Winix, presso rivenditori online o in negozi di elettronica.

MANUALE UTENTE P300 Winix

Prodotto realizzato in Corea

Contatti

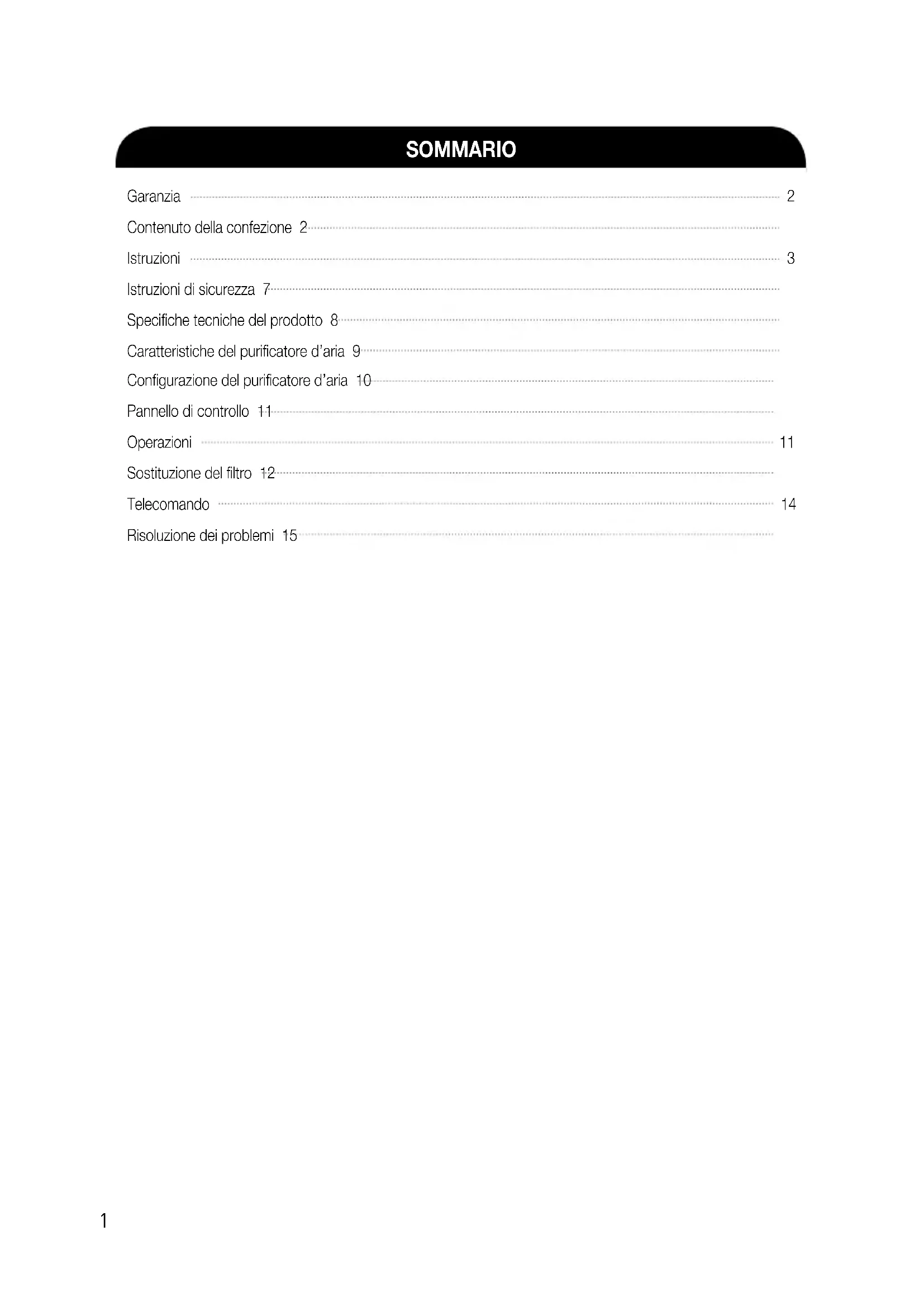

Contenuto della confezione 2

Istruzioni 3

Istruzioni di sicurezza 7

Specifiche tecniche del prodotto 8

Caratteristica del purificatore d'aria 9

Configurazione del purificatore d'aria 10

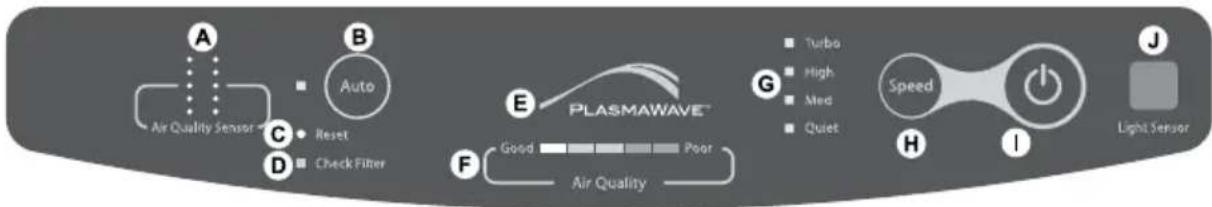

Pannello di controllo 11

Operazioni 11

Sostituzione del filtr0 12

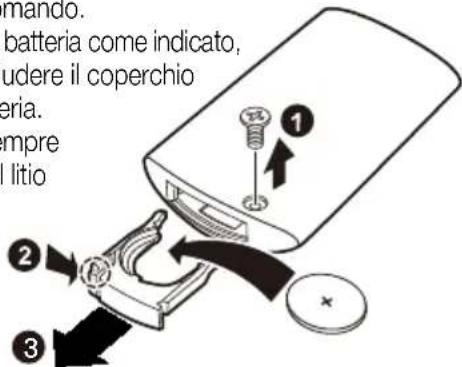

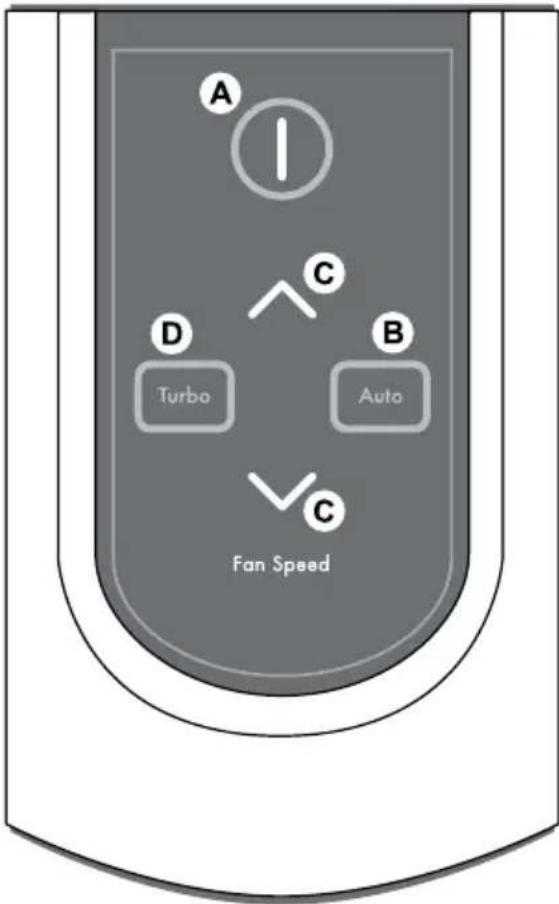

Telecomando 14

Risoluzione dei problemi 15

GARANZIA LIMITATA DEL PRODOTTO

GARANZIA LIMITATA DEI PURIFICATORI D'ARIA WINIX FRESHOME™

Garanzia limitata: Winix garantisce che le componenti della macchina sono esenti da difetti a livello di materiali e manodopera e offre assistenza e supporto per due (2) anni a partire alla data d'acquisto da parte del consumatore originale per i modelli WACP150, WACP300 e WACP450.

Qualora si riscontri che una delle componenti è difettosa entro il periodo coperto alla garanzia, l'unica esclusiva soluzione sare la riparazione o la sostituzione, a scelta e a spese di Winix, della componente difettosa. Questa garanzia non si applica in caso di abuso, errata gestione, mancato rispetto degli standard d'uso del prodotto, funzionamento con un'alimentazione errata (diversa rispetto a quella indicata sull'etichetta) o riparazione non autorizzato.

Winix si riserva il diritto di addebitare ai consumatori gli eventualiosti sostenuti da Winix stessa per la fornitura di componenti o servizi al di fuori del paese in cui il purificatore d'aria è stato inizialmente venduto da un rivenditore autorizzato. Questa garanzia non comprende i filtrisostituibili del purificatore d'aria, che sono invece una componente di consumo che si può usurare con l'uso prima della scadenza della garanzia.

LE EVENTUALI GARANZIE IMPLICITE, COMPRESE QUELLA DI COMMERCIABILITA O IDONEITA PER UN FINE SPECIFICO, SONO COL PRESENTE DOCUMENTO LIMITATE, A LIVELLO DI DURATA, AL PERIODO DI GARANZIA ADEGUATO SOPRA DELINEATO.

Winix non sare in alcun caso responsabile di eventuali danni consequenziali o incidentali attribuibili al presente prodotto.

Questa garanzia conferisce all'utente diritti legali specifici. La durata, i termini e le condizioni della presente garanzia sono validi a livello mondiale, eccetto nel caso in cui limitazioni, restrizioni e condizioni diverse possano essere richieste alla legge locale.

Per ulteriori dettagli o per ottenere assistenza nel contesto della presente garanzia invitiamo a contattare il proprio rivenditore.

CONTENUTI CONFEZIONE

• Purificatore d'aria Winix Air (Quantità 1)
• Pre-Filtri ai carboni (Quantità 4)
• Filtró HEPA originale (Quantità 1)
  Guida all'utilizzo e alla cura (Quantità 1)
  Telecomando (Quantita 1)
• Batteriaagliioni di litio da 3V (CR2025 installata nel telecomando)

Modello WACP150

• Purificatore d'aria Winix Air (Quantità 1)
• Pre-Filtri ai carboni (Quantità 4)
• Filtró HEPA originale (Quantità 1)
• Guida all'utilizzo e alla cura (Quantità 1)

ISTRUZIONI:

AVVERTENZA: ISTRUZIONI DI SICUREZZA

AVVERTENZA / INFORMATIVA INDICAZIONE
AVVERTENZA Attenersi a queste istruzioni per evitare il rischio di lesioni personali, danni a oggetti, scosse elettriche o pericolò di incendio.	VietATO NON SMONTARE
INFORMATIVA Il mancato rispetto delle istruzioni di sicurezza più portare a lesioni personali o danni a oggetti.	È necessario attenersi Collegamento a terra che protegge dalle scosse elettriche.

Avertenza

Cavo di alimentazione

NON scollegare l'unità tirando il cavo di alimentazione.

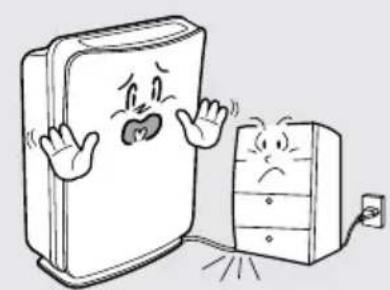

NON piegare o mettere oggetti pesanti sul cavo di alimentazione.

NON toccare la spina con le mani bagnate.

NON sostituire o modificare il cavo di alimentazione. Qualora il cavo di alimentazione/la spina siano danneggiati, sera necessario provedere alla loro sostuzione rivolgendosi al produttore o a un tecno qualificato.

Avverenza

Alimentazione

COLLEGARE il cavo di alimentazione unicamente alla presa corretta, dotata di messa a terra.

SCOLLEGARE il purificatore d'aria quando non è in uso al fine di risparmiare corrente elettrica.

NON collegare il cavo di alimentazione a prese elettriche allentate o danneggiate. (Può portare a surriscaldamento o scosse elettriche.)

Avertenza

Funzionamento

NON cercare di riparare, modificare o smontare il purificatore d'aria.

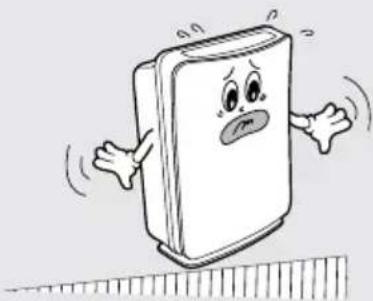

NON usare il purificatore d'aria su una superficie irregularare.

NON usare il purificatore d'aria se c'e dell'acqua stagnante presente.

NON usare il purificatore d'aria vicino a materiali infiammabili.

Nota

Alimentazione

NON scollegare il cavo di alimentazione in fase di utilizzo.

NON scollegare il cavo di alimentazione prima che il purificatore d'aria si via raffreddato.

SCOLLEGARE l'unita
e contattare il proprio rivenditore
qualora si riscontri la presenza
di rumori irregulari o fumo.

Nota

Funzionamento

NON inseire NIENTE nell'ingresso o nell'uscita dell'aria.

NON mettere le mani o nessuna parte del corpo vicino all'uscita dell'aria in fase di funzionamento.

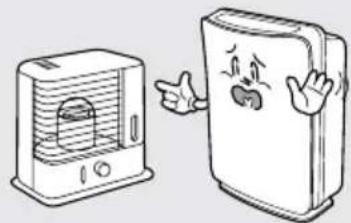

NON mettere il purificatore d'aria vicino a stufe.

NON mettere il purificatore d'aria vicino a tende o altri materiali che possono bloccare le presed'aria dell'unità.

Nota

Funzionamento

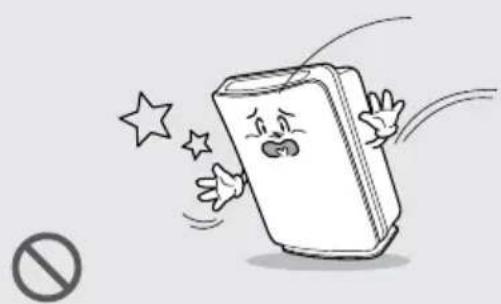

NON colpire o lasciar cadere il purificatore d'aria.

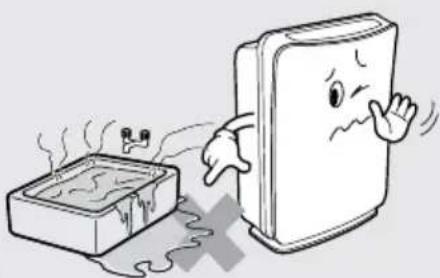

NON riempire il purificatore d'aria con acqua calda.

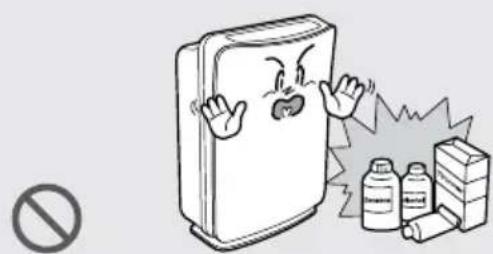

NON usare materiali inflammabili (ad esempio benzene o alcol) per pulire il purificatore d'aria.

NON mettere indumenti e asciugamani sopra al purificatore nelle è in funzione.

NON permettere ai bambini di giocare sul purificatore d'aria o nelle immeditate vicinanze dello stesso.

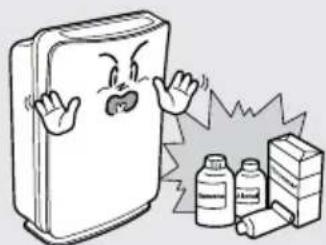

NON spruzzare liquidi inflammabili o gas all'interno dell'unità.

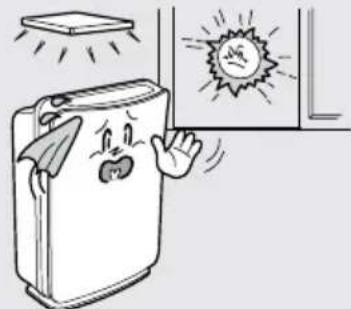

NON installare l'unità sotto alla luce solare diretta.

NON spruzzare liquidi direttamente all'interno del purificatore d'aria in fase di pulizia.

ISTRUZIONI DI SICUREZZA

Grazie per aver scelto di acquistare un purificatore d'aria Winix. Si prega di leggere quello manuale con attenzione prima dell'uso. Questo prodotto è unicamente per uso domestico.

AVVERENZE IMPORTANTI PER L'uso IL VOSTRO PURIFICATORE D'ARIA

AWVERTENZA: Attenersi alle istruzioni del presente manuale per ridurre il rischio di scossa elettrica, cortocircuito, e/o fuoco:

Non riparare o modificare l'unità, a meno che ciò non venga indicato quello specifico all'interno del presente manuale. Tutti gli altri interventi di riparazione dovrebbero essere completato da un tecnico qualificato.
Non forzare la spina all'interno di una presa elettrica. Non modificare la spina in alcun modo.
Non usare se il cavo di alimentazione o la spina sono danneggiati o se il collegamento alla presa elettrica a parete è allentato.
- Usare unicamente CA 220 V CA / 50Hz.
Non danneggiare, rompere, piegare a forza, tirare, attorcigliare, spingere, rivestire, pizzicare o mettere oggetti pesanti sul cavo di alimentazione.
- Togliere periodicamente la polvere alla presa di alimentazione. Ciò ridurà il rischio di scosse dovuty a formazioni di umidità.
- Qualora la spina sià danneggiata, sare necessario provedere alla sua sostituzione rivolgendosi al produttore o a un tecnico qualificato
- Togliere il cavo di alimentazione alla presa prima di procedere alla pulizia dell'unità. In fase di rimozione della spina, afferrare la spina, non tirarla mai per il cavo.
- Togliere il cavo di alimentazione alla presa quando non è in uso.
Non toccare la spina con le mani bagnate.
Non azionare l'unita in fase di utilizzo di insetticidi da interni che generano fumi.

Non pulire l'unita con benzene o diluenti per vernici. Non spruzzare insetticidi sull'unita.
Non usare l'unita quando è umida o nei casi in cui si potrebbe bagnare, ad esempio in bagno.
Non inseire dita od oggetti estranei nell'ingresso o nell'uscita dell'aria.
Non usare I'unita vicino a gas inflammabili. Non usare vicino a sigarette, incenso o altri articolì che generano scintille.
- L'unità non elimina il monossido di carbonio emesso da apparecchiature che producono calore o altre sorgenti.

PRECAUZIONI IMPORTANTI PER L'USO DEL VOSTRO PURIFICATORE D'ARIA

Non bloccare le prese di ventilazione di ingresso o uscita.
Non usare vicino a oggetti caldi, ad esempio fornelli.
Non usare in condizioni in cui l'unità potrebbe entrare a contatto con vapore.
Non usare l'unita di lato.
- Tenere alla larga da prodotti che generano residui oleosi, ad esempio friggitrici.
Non usare detersivi per pulire l'unità.
Non usare alla un filtr.
Non lavare e riutilizzare il filtro HEPA originale oppure il pre-filtro ai carboni.
- Afferrare l'impugnatura sul retro dell'unità per trasportarla.
Non tenerla per il pannello anteriore.

SPECIFICHE TECNICHE DEL PRODOTTO

Modello	WACP150	WACP300	WACP450
Capienza della stanza consigliata da AHAM	14 m² 30 m² 45 m²
Capienza della stanza massima 33	m² 66 m²		96 m²
Alimentazione 220 V CA/50 Hz 220 V CA/50 Hz 220 V CA/50 Hz
Potenza Bassa 4W, Turbo 40W Bassa 4W, Turbo 60W Bassa	11W, Turbo 110W
Velocità della ventola	4 velocità	4 velocità	4 velocità
Display	Digitale	Digitale	Digitale
Tipo di controlledlo	Automatico / Manuale	Automatico / Manuale	Automatico / Manuale
Telecomando	No	Si	Si
Sensore della qualità dell'aria	Si	Si	Si
Sensore luce	Si	Si	Si
Certificato AHAM	Si	Si	Si
Elencato in UL	Si	Si	Si
Certificato ECARF	Si	Si	Si
Qualifica Energy Star	Si	Si	Si
Indicatore luminoso Controllo Filtro	Si	Si	Si
Sistema di pulizia
- Pre-Filtro ai carboni	Si	Si	Si
- Filtrho HEPA originale	Si	Si	Si
- PlasmaWave™	Si	Si	Si
CADR	Fumo / Polvere / Polline	Fumo / Polvere / Polline	Fumo / Polvere / Polline
	98 / 98 / 103	197 / 197 / 214	291 / 298 / 343
Dimensioni dell'unità (mm, L×W×H)	210 × 470 × 350 220 × 550 x 415	260 x 650 x 440
Peso dell'unità (kg)	6 kg	7 kg	8 kg

Avvertenza: Le alterazioni o le modifiche all'unità non espressamente approvate alla parte responsable della conformità potrebbero invalidare l'autorità dell'utente di azionare la strumentazione.

NOTA: Questa strumentazione è stata testata e ritenuta conforme ai limiti per un dispositivo digitale di Classe B, conformmente alla Sezione 15 delle Regole FCC. Questi limiti sono stati studiati per fornire una protezione ragionevole da interferenze dannose in contesti residenziali. Questa strumentazione genera, usa e può irradiare energia da frequenza radio, e se non viene installata in conformità con le istruzioni cui possare interferenze dannose alle comunicazioni radio. Non vi è tuttavia nessuna garanzia in merito al fatto che non si verifichino interferenze in determinate Installazioni.

Qualora esta strumentazione causi interferenze dannose per la riscizione radio o TV - il che può essere determinato spegnendo e accendero la strumentazione, l'utente è invitato a correggere le interferenze con una o più delle seguenti misure:

• Ri-orientare o riposizionare l'antenna ricevente.
• Aumentare la separazione fra la strumentazione e il ricevitore.
• Collegare la strumentazione a una presa su un circuito diverso rispetto a quello al quale è collegato il ricevitore.
• Rivolgersi al rivenditore oppure a un technician radio/TV dotato di esperienza per ricevere aiuto in merito.

CARATTERISTICHE DEL PURIFICATORE D'ARIA

ATTENZIONE: Montare completamente il filtro dell'aria prima dell'uso (cfr. Configurazione del purificatore d'aria sulla pagina successiva).

Nota: Le funzioni variano a seconda del modello.

- Funzionamento silenzioso

Questo purificatore d'aria Winix ha una ventola a quattro velocità con funzionamento silenzioso che risulta ideale per l'uso di notte.

- Sensore della qualità dell'aria

Questo purificatore d'aria Winix ha un sensore QUALITA DELL'ARIA che rileva la presenza di varie sostanze inquinanti nell'aria. L'unità augenta automaticamente la velocità della ventola per pulire un volume di aria maggiore altre che per rimuovere le impurità velocamente.

- Sensore luce

Il sensore luce integrato rileva quando la stanza è buia, e dissolve automaticamente le lui del pannello di controllo riducendo altresi la velocità della ventola per un funzionamento silenzioso ed efficace sul piano energetico. Quando la luce nella stanza è fioca, la ventola non potra aumento la velocità, a prescindere da ciò che rileva il sensore QUALità DELL'ARIA.

Pulizia multi-fase

L'aria passaattraverso varie fasi di pulizia prima di tornare nella stanza.

- Tecnologia PlasmaWave™

PlasmaWave™ scompone le sostanje inquinanti trasportate dall'aria a livllo molecolare.

Pre-filtro ai carboni

Il pre-filtro ai carboni raccoglie le particelle più grande, quali ad esempio polvere, peli di animali e lanugine. Assorbe i gas che causano cattivi odori, ad esempio quelli causati da fumo di sigaretta, rifiuti organici ed elementi di cottura, riducendo in modo efficace lo sviluppo di batteri e funghi. Al fine di ottenere prestazioni ottimali, sostituire ogni tre mesi.

- Filtrto HEPA originale

Cattura il 99.99% delle particelle e delle impurità, fino a una dimensione minima di 0.3 micron, compreso fumo, polvere, polline e altri allergeni. Sostituire quando l'indicatore luminoso CONTROLLO FILTRO si accende.

Tecnologia avanzata PlasmaWaveTM

PlasmaWave™ scompone le sostanje inquinanti trasportate dall'aria a livello molecolare.

In una frazione di secondo, PlasmaWave™ si combina con le molecole naturalmente presenti nella aria (H₂O) per creare miliardi di molecole di radicale ossidrile (OH).

Il radicale ossidrile è una molecola checca l'equilibrio rubando gli atomi di idrogeno delle molecole adiacenti contenti idrogeno (inquinanti), andando soa ricostituire molecole innocue di acqua, anidride carbonica e altre molecole accettabili.

Il risultato è una riduzione misurabile di inquinanti dopo che l'aria attraversa il Generatore Plasma (PlasmaWaveTM).

Riformando le molecole, la technologia PlasmaWave™ più ridurre i cattivi odori comme ancche i vapori chimici. É inoltre particolarmente utile per ridurre gli inquinanti trasportati dall'aria.

La technologia PlasmaWave™ è innocua e la molecola OH vivé solo per un nanosecondo nelle ricostituisce le molecole circostanti. Ciò che è più importante è che, diversamente delle vecchie technologieagli ioni - PlasmaWave™ non produce livelli elevati di ozono come sottomroduotto.

Se combinata con un sistema di purificazione dell'aria ventola-e-filtro, la technologia PlasmaWaveTM offre un modo effettivo ed efficace per purificare l'aria da sostanze inquinanti indesiderate quali ad esempio polvere, fumo e polline,或者其他 vapori chimici, allergeni e cattivi odori.

CONFIGURAZIONE DEL PURIFICATORE D'ARIA

Procedura di configurazione

1. Togliere la pellicola di protezione dal pannello di controllo.
2. Togliere il pannello anteriore tirando delicatamente la porzione inferiore del pannello. Non applicare eccessiva pressione, il pannello si dovrebbe togliere confacilitya.
3. Togliere il telaio in plastica dall'unità.
4. Togliere il filtro HEPA originale e togliere l'involucro in plastica dal filtro.
5. Installare il filtrlo HEPA originale con la freccia che indica "flusso dell'aria" che punta verso il retro del purificatore; le alette bianche sulla parte superiore e inferiore del filtrlo HEPA sono rivolte verso l'esterno, verso la parte anteriore dell'unità.

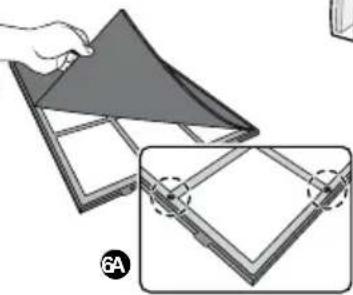

6. Aprire il sacchetto in plastica ri-sigillabile che contiene i Pre-filtri ai carboni ed estrarre un filtr. Sigillare nuovamente il sacchetto in plastica per mantenere la freschezza del filtro restante.

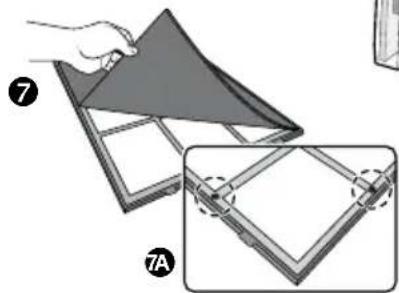

7. Installare il pre-filtro ai carboni al telaio in plastica spingendo verso tutti i quadrati "aggancia e allaccia" sulla parte posteriore del telaio. (Schema 7A)
8. Installare il telaio in plastica inserendo le alette nel purificatore d'aria e spingendo delicatamente l'alletta inferiore fino a che il telaio non entra rèn suo alloggiamento in modo scorrevole.
9. Sostituire il pannello anteriore agganciando il pannello sulla parte superiore dell'unità. Far oscillare il pannello spingendolo delicatamente su ciascun lato dell'unità, quindi bloccarlo fino a fissarlo in posizione.
10. Collegare il cavo di alimentazione a una presa elettrica a parete.
11. Premere e tenere premuto il pulsante POWER sino a che non vengono emessi dei brevi "bip".
12. Il purificatore d'aria impiegherà 3~4 minuti per calibrare il sensore QUALITA DELL'ARIA. Durante quello tempo, i sensori luminosi lampeggiano, accendendosi e spegnendosi. Al terme della calibrazione del sensore, le luci partono in modalità AUTO.
13. Togliere l'alletta dal telecomando (solo WACP300 / WACP450)

Nota: Per ottenere risultati eccentli或者其他 che per ottimizzare il flusso dell'aria:

• Mettere l'unità ad almeno mezzo metro alla parete.
• Distanziare l'unità dalle zone soggette a corrente, dato che i sensori potrebbero non reagire in modo accurato.
  Non mettere vicino a tende, mobili o altri articioli che potrebbero inibire il flusso dell'aria.
  Collocare l'unità su una superficie stabile.

9

PANNELLO DI CONTROLLO

A. SENSORE DELLA QUALITA DELL'ARIA: Monitora automaticamente il livello della qualità dell'aria e regola di seguenza la velocità della ventola in modalità Auto.
B. AUTO: Cambia l'impostazione della modalità portandola su AUTO.
C. RESET: Resetta la luce dell'indicatore luminoso CONTROLLO FILTRO.
D. CONTROLLO FILTRO: Segnala quando é necessario sostituré i filtri.
E. PlasmaWave™: Mostra che la technologia PlasmaWave™ è attiva.
F. QUALITA DELL'ARIA: Le spi verte, gialla e rossa indicano la qualita dell'aria.
G. Turbo / Alta / Media / Silenziosa: Mostra l'impostazione di velocità attuale della ventola.
H. VELOCITA: regola la velocità della ventola su SILENZIOSA, MEDIA, ALTA o TURBO.
I. Accende e spegne l'unità.
J. SENSORE LUCE: dissolve le lui del pannello di controllo e imposta la velocità delle ventola su SILENZIOSA quando la stanza è buia.

FUNZIONAMENTO

FUNZIONAMENTO AUTOMATICO: L'unità è impostata su funzionamento automatico alla prima accensione. Il purificatore d'aria rileva automaticamente il quantitativo di impurità presenti nell'aria e regola la velocità della ventola per tenere l'aria purificata.

FUNZIONAMENTO MANUALE: Dopo aver acceso l'unità sare possibile passare in modalità manuale usando il pulsante SPEED. Per tornare al funzionamento automatico, premere AUTO.

SILENZIOSO, MEDIO O ALTO: Questi livelli sono consigliati per un normale uso diumo. ALTO si attiva automaticamente quando i sensori rilevano una qualità dell'aria scadente nel FUNZIONAMENTO AUTOMATICO. Usare il pulsante SPEED per selezionare il livello richiesto.

TURBO: Questa è la velocità ventola più elevata. Può essere attivata manually per una purificazione massima dell'aria spingendo diverse volte il pulsante SPEED.

PlasmaWave™: Premere per 3 secondi pulsante Auto per accendere o spegnere.

SOSTITUZIONE DEL FILTRO

Sostituzione del filtro

• Ci sono due filtri separati: Il filtro HEPA e il pre-filtro ai carboni.
  L'indicatore luminoso CONTROLLO FILTRO indica quando è necessario provedere alla sostituzione del filtrlo HEPA originale. Il periodo fra due sostizuzioni dipende dalle ore d'uso, alla qualità dell'aria nonché nella posizione dell'unità. Nella maggior parte dei casi di uso normale, tuttavia, sare necessario provedere alla sostituzione del filtrlo su base annuale.
• Sostituire il filtrlo HEPA originale quando l'indicatore luminoso CONTROLLO FILTRO è accesso.
• Al fine di garantire prestazioni ottimali, sostituire il pre-filtro ai carboni ogni tre mesi. Dopo la sostituzione, il filtrlo vecchio va smaltito.

ATTENZIONE: Spagnere il purificatore d'aria e scollegare il cavo elettrico prima di esquire gli eventuali interventi di manutenzione.

Sostituzione del Pre-Filtro ai carboni

1. Spagnere il purificatore d'aria e scollegare il cavo elettrico.
2. Togliere il pannello anteriore tirando delicatamente alla porzione inferiore del pannello. Non applicare eccessiva pressione, il pannello si dovrebbe togliere confacilitya.
3. Togliere il pre-filtro ai carboni e il telaio in plastica tirando delicatamente verso l'esterno dal basso, e dal basso verso l'alto.
4. Togliere il pre-filtro ai carboni dal telaio in plastica e smaltirlo.
5. Togliere il pre-filtro ai carboni sostitutivo dal sacchetto in plastica ri-sigillabile, quindi chiudere nuovamente per mantenere la freschezza del filtro restante.
6. Installare il pre-filtro ai carboni al telaio in plastica spingendo verso i sei quadrati "aggancia e allaccia" sulla parte posteriore del telaio. (SCHEMA 6A)
7. Installare il telaio in plastica inserendo le alette nel purificatore d'aria e spingendo delicatamente l'alletta inferiore fino a che il telaio non entrera nel suo alloggiamento in modo scorrevole.
8. Sostituire il pannello anteriore agganciando il pannello sulla parte superiore dell'unità. Far oscillare il pannello spingendolo delicatamente su ciascun lato dell'unità, quindi bloccarlo fino a fissarlo in posizione.
9. Collegare il purificatore d'aria e premere il pulsante POWER fino a che non vengono emessi dei brevi "bip".

ATTENZIONE: Non lavare e riutilizzare il filtro HEPA originale oppure il pre-filtro ai carboni, dato che non funzionerebbe con la stessa efficacia.

2

3

4

5

6

8

9

ATTENZIONE: Spagnere il purificatore d'aria e scollegare il cavo elettrico prima di esguire gli eventuali interventi di manutenzione.

Filtro HEPA originale sostitativo

1. Spagnere il purificatore d'aria e scollegare il cavo elettrico.
2. Togliere il pannello anteriore tirando delicatamente alla porzione inferiore del pannello. Non applicare eccessiva pressione, il pannello si dovrebbe togliere confacilitya.
3. Togliere il pre-filtro ai carboni e il telaio in plastica tirando delicatamente verso l'esterno dal basso, e dal basso verso l'alto.
4. Togliere il filtrlo HEPA originale e smaltirlo.
5. Togliere l'involcro in plastica dal nuovo filtro HEPA originale e inserirlo con la freccia con la dicitura "flusso dell'aria" che punta verso la parte posteriore della parte superiore e inferiore del filtrro HEPA originale. Il filtro HEPA originale sare rivolto verso la parte anteriore dell'unità.
6. Re-installare il telaio in plastica e il pre-filtro ai carboni inserendo le alette nel purificatore d'aria e spingendo delicatamente l'alletta inferiore fino a che il telaio non entra rèn suo alloggiamento in modo scorrevole.
7. Sostituire il pannello anteriore agganciando il pannello sulla parte superiore dell'unità. Far oscillare il pannello spingendolo delicatamente su ciascun lato dell'unità, quindi bloccarlo fino a fissarlo in posizione.
8. Collegare il purificatore d'aria e premere il pulsante POWER fino a che non vengono emessi dei brevi "bip".
9. Premere il pulsante RESET FILTRO inserendo delicatamente una grattetta nel foro RESET FILTRO sul pannello di controllo. La luce lampeggia 5 volte prima che venga emesso un "bip" aindicare che il filtrto è stato resettato. Cfr. la figura C a pagna 8 oppure lo Schema 9 a destra.

Il purificatore d'aria impieghera 3-4 minuti per calibrare il sensore QUALITA DELL'ARIA. Durante quello tempo, i sensori luminosi lampeggiano, accendendosi e spegnendosi. Al termine della calibrazione del sensore, le luci smettono di lampegliare e l'unità si avvia in modalità AUTO.

2

3

4

5

8

9

9

TELECOMANDO

SOSTITUZIONE DELLA BATTERIA

1. Rimuovere la vite dal retro del telecomando.
2. Premere le alette del coperchio della batteria e contemporaneamente estrarre il coperchio dal telecomando.
3. Inserire la batteria come indicato,\ quindi chiudere il coperchio\ della batteria.
4. Usare sempre batterie al litio

da 3V, CR2025, all'internodel telecomando.

PORTA-TELECOMANDO:

Il telecomando dispone di un portatelecomando separato, installabile a parete, che si cui fissare confacilitya a qualsiapi parete per mezzo di una vite.

USO A BATTERIA

• Usare sempre batterie al litio da 3V, CR2025, all'interno del telecomando.
  L'uso di batterie non adeguate poto causare la perdita di liquido delle batterie stesse e/o danni.
• Quando il telecomando non viene usato per lunghi periodi di tempo, togliere le batteria.
• Evitare di far cadere o danneggiare o il telecomando.

CONDITIONI DI FUNZIONAMENTO CORRETTE

• Azionare il telecomando puntandolo verso il purificatore d'aria.
• Azionarlo entro una distanza di 6 metri dal purificatore.

CONDITIONI DI FUNZIONAMENTO ERRATE

• Qualsiasi posizione in cui vi siano strumentazioni da illuminazione con inverter o strumentazione da illuminazione spontanea elettronica.
• Quando ci sono oggetti o mobili fra il telecomando e il purificatore d'aria.
• Quando il purificatore d'aria si trova direttamente esesto alla luce solare, dato che quest'ultima potrebbe interferire col sensore a infrarossi.

• Nelle zone con lampade fluorescenti che presentano sfarfallii a causa di lampadine consumate.
• Tenere il telecomando lontano alla luce solare diretta o dalle stufe.

A. POWER: Usare il pulsante power per accendere e spegnere l'unità. Viene emesso un breve "bip" quando l'unità di accende o si spegne.
B. AUTO: Usare il pulsante Auto per innestare l'unita in modalità Auto.
C. VELOCITA DELLA VENTOLA: Premendo verso l'alto o verso il basso, l'unità modificà la velocità della ventola e accede alla modalità manuale.
D. TURBO: Usare quello pulsante per passare dal funzionamento automatico e iniziare la pulizia del quantitativo massimo di aria nella stanza; viene inoltre attivata la funzione di movimentazione dell'aria, che resta alla velocità Turbo, fino a che non viene modificata nella modalità Auto o Manuale.

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

Prima di contattarci

Solutazioni ai problemi comuni

Prima di richiedere l'intervento di un technician, rivedere il segmente elenco. Questo elenco contiene i problemi che non derivano da materiali difettosi o errori di manodopera.

SITUAZIONE POSSIBLE CAusa / SOLUZIONE
Il telecomando non funziona.	Verificare che la batteria del telecomando sia insertita correttamente. non funziona.Sostituire le Batterie scariche.Verificare che il telecomando disponga di una triaettoria libera da ostacoli fino al purificatore.
L'unità non elimina più i cattivi odori in modo efficace, oppure sembra emetta cattivi odori.	Verificare che il sensore della QUALITÀ DELL'ARIA non sia bloccato od ostruito.Avicinare l'unità alle porte responsabili.Sostituire i filtri, dato che potrebbero aver esaurito la loro disponța di assorbire sostanze inquinanti. Potrebbe essere necessario sostituire i filtri con maggiore frequenza.
L'indicatore luminoso LIVELLO DI QUALITA DELL'ARIA è arancione o rosso, ma l'aria sembra essere pulita.	Pulire il sensore QUALITA DELL'ARIA con un aspirapolvere dato che potrebbe essere bloccato od ostruito.
L'unità interferisce con la ricezione di radio o TV.	Dato che但这a unità irridia energia sotto forma di radiofrequenze, provare una o più delle seguenti indicazioni:Ri-orientare o riposizionare l'antenna ricevente.Aumentare la distanza fra la strumentazione e il purificatore.Collegare il purificatore a una presa su un circuito diverso rispetto a quello al quale è collegata la strumentazione.Rivolgersi a un technician esperto a livello di television/radio.
L'indicatore luminoso CONTROLLO FILTRO resta accesso dopo aver eseguito la sostituzione del filtrto HEPA originale.	Premere il pulsante RESET FILTRO inserendo delicatamente una graffetta nel foro RESET FILTRO. Tenere premuto per 3-5 secondi fino a che non viene emesso un "bip" aindicare che l'unità è stato resettato.
L'unità non elimina il fumo e i cattivi odori presenti nell'aria.	Verificare che il sensore non sia bloccato od ostruito.Potrebbe essere necessario provedere alla sostituzione dei filtri
Sembra che l'unità emetta cattivi odori.	· Avvicinare l'unità alle porte responsabili. - Sostituire il filtrlo - Sostituire il filtrlo HEPA
L'indicatore luminoso che indica la qualità dell'aria è verde, ma c'è ancora polvere / cattivi odori nell'aria.	· Ove necessario, provedere alla sostituzione dei filtri.
L'indicatore luminoso del livello di qualità dell'aria è giallo o rosso, ma l'aria sembra pulita.	· Pulire il sensore con un aspirapolvere dato che potrebbe essere bloccato od ostruito. - A volte, una bomboletta di aria compressa potrebbe sbloccare la polvere presente all'interno del sensore.
L'unità emette un suono simile a un ticchettio.	· Cio è causato alla technologia PlasmaWave™; potrebbe sparire e poi tornare, a seconda dell'ambiente; ma fino a che l'indicatore luminoso PlasmaWave™ sare acceso, la funzione sare operative.
L'unità interferisce con la ricezione di radio o TV.	· Dato che但这a unità irridia energia sotto forma di radiofrequenze, consigliamo di provare una o più delle seguenti indicazioni: - Per una migliorie ricezione, regolare l'antenna della television/radio. - Allontanare l'unità dalla television/radio interessata. - Collegare il cavo di alimentazione a una presa diversa rispetto a quella dove sono collegati i cavi di alimentazione di television/radio.
L'indicatore luminoso CONTROLLO FILTRO resta accesso dopo aver eseguito la sostituzione del filtrro HEPA originale e/o del pre-filtro a carboni.	· Premere il pulsante per il reset del filtrro inserendo delicatamente una graffetta nell'apertura RESET FILTRO. Tenere premuto per 3-5 secondi, fino a sentire un "bip"; la luce si spegne.
Il telecomando non funziona	- Verificare che la batteria sia installata correttamente. - Verificare che la batteria non debba essere sostituita a causa di usura. - Verificare che il telecomando disponga di una traiettoria libera da ostacoli fino al purificatore.
Nell'aria e sui mobili vevo sulla polvere.	- L'unità cattura la maggior parte della polvere e delle particelle, tuttavia con l'apertura di porte, finestre HVAC centrale, ecc.... ci potrebbe essere più un po' di polvere visible.
Non c'è niente per tenere i filtri in posizione.	- I filtri devono restare all'interno dell'unità. All'accensione dell'unità, la forza dell'aria fatta transitare all'interno della macchina create una tenuta ottimale per i filtri.
Sento che il motore della ventola è su di giri	- Non si tratta di un'anomalia di funzionamento, in particular modo di notte, quando tutti gli altri rumori sono ridotti al minimo, su potrebbe sentire in modo più marcato il motore in funzione.
L'unità funziona alla massima potenza in modo continuo.	Pulire il sensore con un aspirapolvere dato che potrebbe essere bloccato od ostruito. - A volte, una bomboletta di aria compressa potrebbe sbloccare la polvere presente all'interno del sensore.
Posso lavare il filtrò?	NO - i filtri forniti in dotazione con l'unità si rompono e sono Dunque rovinati se entrano a contatto con l'acqua.
Posso aspirare il filtrò?	NO - l'aspirazione si limiterà semplicitamente a spargere di nuovo la polvere nell'aria. Qualora si ripenga che il filtrò sia troppo sporco, potrebbe essere necessario provvedere alla sua sostituzione.
C'è un cattivo odore proveniente dall'unità, e l'ho appena aperta.	L'unità è stata all'interno di un imballaggio molto stretto di cartone corrugato e plastica. Dato che l'unità dispone di una ventola che vieneattraversata da aria, ciò potrebbe aver dato origine a "nuovi" odori. A seconda della sensibilità, quello problema dovrebbe svanire dopo alcuni giorni/una settimana, a seconda della frequenza di utilizzo.
Nutro dei dubbi in merito al filtrà da acquistare.	Andare sul site www.winixinc.com per vedere quali opzioni filtrò sono disponibili per la propria unità, consultando il grafico di riferimento.
L'unità è in grado di purificare un'area più grande rispetto a quella indicata nelle specifiche?	Le valutazioni CADR vengono fornite da un ambiente di test controllato; al variate dell'ambiente,anche le performance possono subire delle variazioni. Qualora si abbia tutvía unaStanza di dimensioni leggermente più grande rispetto alla valutazione CADR, l'unità contribuirà comunique a migliorare il livello dell'aria, ma I'operazione potrebbe richiedere più tempo.
Dove devo posizionare l'unità?	Ad almeno mezzo metro dalla parte per consentire una circolazione d'aria adeguata tutto intorno all'unità. Qualora vi siano porte o corridoi stretti, ciò potrebbe ridurre il flusso d'aria che arrivava al purificatore, ma garantirà un ricircolo nelle immediate vicinanze della macchina.
Puis-je èteindre le mode veille ?Posso disattivare la modalità Sleep?	No - sare tuttavia possibile preme remanualte la velocità ventilata desiderata; la relativa impostazione di velocità rimarrà inalterata fino a che non verrà modificata.
