MANUALE UTENTE R4224STC QLIMA

Utilizzare solamente combustibile liquido per stufe portatili • Non usare benzina o altri combustibili • Prima del rifornimento, leggere attentamente il manuale d’uso.

Qui di seguito vengono descritte in generale le operazioni da compiere per l’uso delle stufe portatili. Per maggiori dettagli si prega di fare riferimento alle istruzioni d’uso (da pagina 79 in poi). • Per evitare il rischio di un incendio, il serbatoio deve essere riempito dopo aver spento la stufa oppure in una stanza diversa da quella in cui la stufa è in funzione.• Assicurarsi sempre che il serbatoio venga accuratamente richiuso dopo il rabbocco effettuato a distanza di sicurezza da ogni fonte di calore o fiamme libere.• La prima volta, durante la combustione, la stufa avrà quel particolare odore di ‘nuovo’.• Stoccare tutti i contenitori di combustibile provvisti dei loro tappi e sigilli originali in luogo fresco e non esposto alla luce.• Il combustibile invecchia. Cominciare ogni stagione fredda con nuovo combustibile. • Quando si fa uso di Qlima Premium Quality Fuels si è sicuri di utilizzare combustibile di qualità.• Se si passa ad un’altra marca o tipo di petrolio, fare bruciare dapprima la stufa fino a che non vi è più traccia del vecchio combustibile. COMPONENTI PRINCIPALI Pulsante di spegnimentoManopolaPulsante di accensioneCamera di combustioneManiglia della camera di combustioneIndicatore del combustible GrigliaSportellino del serbatoio estraibileSerbatoio estraibileIndicatore del combustible nel serbatoio estraibileScomparto delle batterieManigliaMascherina

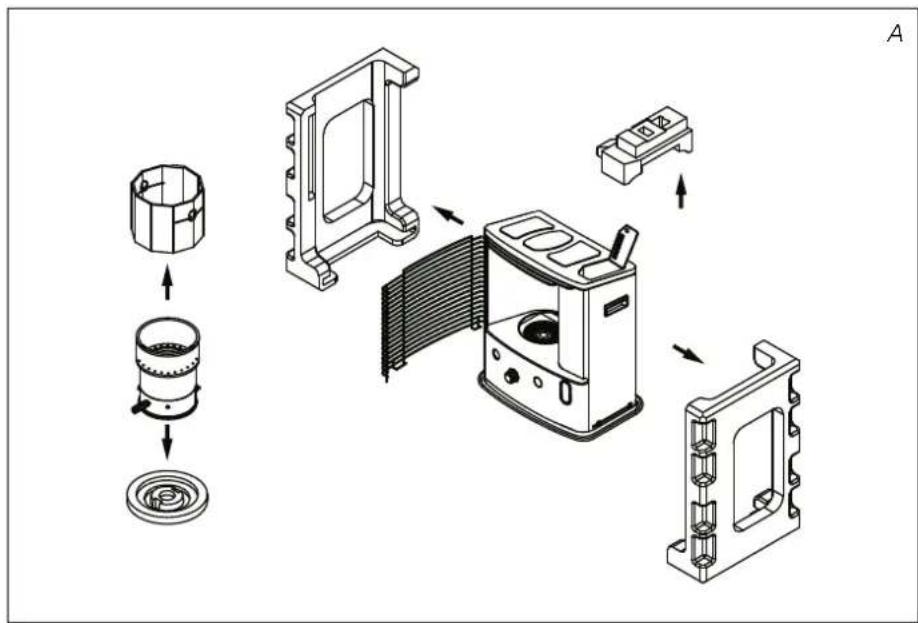

Togliere tutti i materiali dell’imballaggio (cfr. capitolo A, fig. A).Riempire il serbatoio estraibile I ed attendere 30 minuti prima di accendere la stufa (cfr. capitolo B, figura I).Porre le batterie nello scomparto K (cfr. capitolo A, figura G).Controllare che la camera di combustione D sia in posizione eretta (cfr. capitolo A, fig. F).Girare la manopola B a destra fino a che non si ferma; premere lentamente il pulsante C per accendere la stufa (cfr. capitolo C, fig. K e L).Dopo l’accensione occorono circa 10/15 minuti prima che si possa controllare se la stufa funziona bene (cfr. capitolo D).Spegnere la stufa (cfr. capitolo E).

Questa apparecchiatura è dotata di un sistema di sicurezza che provvede a fer- mare il dispositivo in caso di temperature troppo alte. Quando la stufa viene spenta (manualmente o automaticamente) questa non può essere riaccesa nei 15 minuti successivi. Per prevenire danni all’apparecchiatura si prega di non forzare l’accensione della stufa. Prima di usare l’apparecchiatura, leggere attentamente il presente manuale e conservarlo come riferimento futuro. Installare questo dis- positivo soltanto quando è conforme con la legislazione, le ordinanze e gli stan- dard locali/nazionali. Questo prodotto è destinato a essere usato come riscaldatore nelle case ad uso residenziale ed è idoneo esclusivamente all’uso in luoghi asciutti, in normali condizioni domestiche, all’interno di soggiorni, cucine e garage. Questo prodotto non può essere utilizzato come riscaldamento principale. Per ogni modello occorre uno spazio minimo in cui la stufa può essere usata in modo sicuro, senza che sia necessaria una ventilazione supplementare (cfr. capi- tolo J). Se lo spazio è più piccolo di quello indicato, occorre sempre aprire legger- mente una finestra o una porta (± 2,5 cm). E importante che in tutti gli ambienti in cui si usa la stufa vi sia una presa d’aria sufficiente ed un’efficiente uscita per il ricambio dell’aria (entrambe le aperture devono avere una sezione diagonale minima di 50 cm².) Non sono ammesse modifiche al sistema di sicurezza, in quanto tali interventi inficiano la garanzia di efficienza operativa della sonda dell’aria. In caso di dubbi rivolgersi al concessionario di zona.

SISTEMA DI SICUREZZA

Dopo l’accensione potrebbe verificarsi l’eventualità di uno spegnimento automati- co della stufa sebbene la temperatura domestica sia ancora relativamente bassa (19 à 20°C). La causa a monte dell’inconveniente va ricercata nell’accumulo di calo- re. Il fenomeno è la logica conseguenza della presenza di un dispositivo di sicurez- za. Il problema non si manifesta se la stufa è utilizzata a temperature domestiche basse.

La stufa è provvista di un “safe top”. Questo fa diminuire il calore del tettuccio. In questa maniera si riduce il numero di incidenti causati dal contatto con la parte superiore della stufa. Attenzione: il tettuccio diventa ancora molto caldo. Evitare dunque ogni contatto con il tettuccio e la griglia. Solo per la Francia: la stufa è stata progettata per funzionare esclusivamente con combustibile indicato per apparecchi di riscaldamento portatili funzionanti a com- bustibile liquido, come previsto dai Decreti dell’18-07-2002 e 25-06-2010. L’utilizzo di combustibili diversi è vietato. Rivolgersi al concessionario di zona per gli indi- rizzi dei nostri rivenditori di combustibile. La stufa a combustibile liquido è un apparecchio di riscaldamento supplementare, e non va considerata una fonte di calore per impieghi continuativi/permanenti. Solo per il regno Unito: Usare esclusivamente combustibile a base di paraffina della Classe C1 in osservanza a BS2869; Parte 2, o prodotto equivalente. L’utilizzatore deve attenersi alle seguenti prescrizioni per un uso appropriato dell’apparecchio: - NON utilizzare la stufa portatile a combustibile liquido nella roulotte, in barca e nella cabina di un veicolo; - NON utilizzare la stufa portatile a combustibile liquido in ambienti non suffici- entemente ventilati (visionare la scheda delle caratteristiche per le dimensioni minime dell’ambiente da riscaldare), in vani interrati e/o ad altitudini superiori ai 1500 metri ; - NON modificare i dispositivi di sicurezza della stufa. L’impiego di questo tipo di riscaldamento in luoghi pubblici è regolamentato e richiede appositi permessi. Informarsi in precedenza sulle relative formalità.

La stufa portatile è stata progettata per l’uso di un petrolio di alta qualità, puro, senza acqua, come Qlima Premium Quality Fuels che assicura una combustione puli- ta ed ottimale. Un combustibile di qualità inferiore può causare i seguenti problemi: E accumulo eccessivo di catrame sullo stoppino E combustione insufficiente E durata limitata della stufa E fumo e/o cattivo odore E accumulo sulla griglia o sul rivestimento. Il combustibile giusto è quindi essenziale per un uso sicuro, efficiente e conforte- vole della stufa. Non sono coperti dalla garanzia i danneggiamenti e/o difetti di funzionamento dell’apparecchio causati dall’utilizzo di un combustibile diverso dall’olio di paraffina di alta qualità, esente da acqua. Consultare sempre il rivenditore a Lei più vicino per la scelta del combustibile adat- to alla stufa. MANUALE

A INSTALLAZIONE DELLA STUFA

Estrarre con cautela la stufa dalla scatola e controllare il contenuto. Oltre alla stufa, devono essere presenti i seguenti componenti: E un tappo per il trasporto E le istruzioni d’uso E una pompa a sifone per il combustibile Conservare la scatola ed il materiale d’imballaggio (fig. A) per l’immagazzinaggio e/o il trasporto.

Togliere il resto del materiale d’imballaggio: E Rilasciare il lato destro della griglia. Sollevare la griglia dalla fessura (Fig. B) e tirarla in avanti.

Solo con il combustibile giusto si è sicuri di un uso sicuro, efficiente e confortevole della stufa.

E Tirare entrambe le estremità della confezione verso i lati e verso il basso contemporaneamente (fig. C). E Estrarre la camera di combustione dalla stufa e rimuovere il materiale d’imballaggio sottostante (fig. D). E Porre la camera di combustione di nuovo nella sua sede. Essa è posizionata correttamente se può essere spostata con la maniglia E leggermente verso sinistra e verso destra (fig. F). Chiudere la griglia. E Aprire il coperchio del serbatoio removibile ed estrarre il pezzetto di polistirolo.

Riempire il serbatoio estraibile come indicato nel capitolo B.

Porre le batterie nell’apposito scomparto K sul lato posteriore della stufa (fig. G). Fare attenzione ai poli + e -. Chiudere lo scomparto della batteria.

Il pavimento deve essere robusto e perfettamente piano. Spostare la stufa, qualora questa non sia in bolla. Non cercare di correggere la posizione mettendo sotto la stufa libri o altro materiale.

Adesso la stufa è pronta per l’uso.

B RIFORNIMENTO DEL COMBUSTIBILE

Non riempire il serbatoio estraibile nello spazio abitativo, ma in un luogo più adatto (una parte di combustibile può sempre fuoriuscire). Compiere le seguenti operazioni:

Assicurarsi che la stufa sia spenta.

Aprire il coperchio ed estrarre il serbatoio dalla stufa (fig. H). Attenzione: il serbatoio può gocciolare leggermente. Appoggiare detto serbatoio (tappo in alto, maniglia sul pavimento) e svitare il tappo.

Riempire il serbatoio amovibile usando una pompa per combustibile (fare rif- erimento alle istruzioni uso della pompa). Assicurarsi che questa sia più in alto rispetto al serbatoio estraibile (fig. I). Il tubo flessibile nervato deve essere inserito nell’apertura del serbatoio estraibile.

Durante il rifornimento, fare attenzione all’indicatore del combustibile nel serbatoio estraibile (fig. J). Se questo è pieno, interrompere il rifornimento. Non riempire mai troppo il serbatoio, soprattutto se il combustibile è molto freddo (il combustibile fuoriesce se diventa caldo).

Lasciare scorrere di nuovo il combustibile ancora presente nella pompa verso la latta e rimuovere la pompa facendo molta attenzione. Avvitare con cura il tappo sul serbatoio. Asciugare eventuali tracce di combustibile.

Controllare che il tappo del serbatoio sia diritto e ben avvitato. Porre nuovamente il serbatoio estraibile nella stufa (con il tappo verso il basso). Chiudere il coperchio.

C ACCENSIONE DELLA STUFA

Una stufa nuova provoca sempre all’inizio un odore particolare. Per tale motivo, assicurarsi che vi sia una ventilazione più che sufficiente, oppure accendere la stufa la prima volta al di fuori dello spazio abitativo. Quando si usa la stufa per la prima volta, riempire il serbatoio estraibile di combustibile ed attendere circa 30 minuti prima di accenderla. In questo modo lo stoppino può impregnarsi di combustibile. Ciò vale anche dopo che la stufa ha bruciato fino a vuotarsi e dopo la sostituzione dello stoppino.

E+ + Prima di accendere la stufa, guardare sempre l’indicatore del combustibile F per assicurarsi che nel serbatoio estraibile vi sia una quantità sufficiente di combustibile. Accendere sempre la stufa con il gruppo di accensione. Non usare mai fiammiferi o un accendino. Compiere le seguenti operazioni:

Premere il pulsante di accensione C (fig. L), esercitando una lieve pressione. Non appena scaturirà la fiamma nella camera di combustione D, rilasciare il pulsante dell’accensione. Dopo l’accensione della stufa controllare sempre che la camera di combustione D sia nella posizione corretta, spostandola con la maniglia E leggermente verso sini- stra e destra (fig. E). Questo movimento deve avvenire senza intoppi. Se la camera di combustione non si trova nella posizione corretta, si avranno fumo e fuliggine.

D LA COMBUSTIONE DELLA STUFA

Dopo l’accensione, occorre attendere 10-15 minuti prima che si possa controllare se la stufa funziona bene. Una fiamma troppo alta può provocare fumo e fuliggine, mentre una fiamma troppo bassa può provocare cattivi odori. La figura Q indica l'altezza minima e massima consentita per la fiamma. La fiamma può esser leggermente regolata con il manopola B (fig. M). Le cause di una fiamma troppo bassa possono essere le seguenti: E combustibile insufficiente (riempire il serbatoio) E combustibile di cattiva qualità (consultare il rivenditore) E ventilazione insufficiente (aprire leggermente una porta o una finestra) E stoppino consumato (consultare il rivenditore oppure sostituire lo stoppino: cfr capitolo L)

E SPEGNIMENTO DELLA STUFA

Premete il pulsante di spegnimento A. Dopo un po’la fiamma si spegne (fig. N).

F GUASTI, CAUSE E SOLUZIONI

Se non si riesce a risolvere un guasto con l’aiuto delle indicazioni riportate qui di seguito, occorre rivolgersi direttamente al rivenditore della stufa. NON SI RIESCE AD ACCENDERE LA STUFA. E Le batterie non sono installate correttamente nello scomparto. Controllare (fig. G). E Le batterie non hanno più una carica sufficiente per l’accensione. Sostituirle (fig. G). E La stufa non ha più combustibile oppure lo stoppino deve essere sostituito. Dopo aver installato il serbatoio estraibile pieno, attendere 30 minuti prima di procedere all’accensione. E Il pulsante di accensione C è stato premuto con troppa forza verso il basso. Premere con meno forza (capitolo C). FIAMMA INCOSTANTE E/O FULIGGINE E/O CATTIVO ODORE. E La camera di combustione D non è stata installata correttamente.

N34 1998 / 1999 R 125 E Correggerne la posizione con la maniglia E, fino a spostarla facilmente verso sinistra e verso destra.

Il combustibile è vecchio. Cominciare ogni stagione fredda con nuovo combustibile. E Si fa uso del combustibile sbagliato. Cfr. IL COMBUSTIBILE GIUSTO (cfr. capitolo ‘Osservazioni generali’). E All’interno della stufa si ha un accumulo di polvere. Rivolgersi al rivenditore. E L’altezza dello stoppino non è stata regolata. Rivolgersi al rivenditore. LA STUFA SI SPEGNE LENTAMENTE. E Il serbatoio estraibile è vuoto. Cfr. il capitolo B. E Nel serbatoio inferiore vi è dell’umidità. Rivolgersi al rivenditore. E Lo stoppino è indurito sulla parte superiore. Fare bruciare la stufa fino a che non vi è più combustibile (capitolo G). Usare il combustibile giusto. E Si fa uso di combustibile vecchio. Cominciare ogni stagione fredda con combustibile nuovo. LA STUFA CONTINUA A BRUCIARE AL MINIMO. E Lo stoppino è troppo basso. Rivolgersi al rivenditore. E Prima del rifornimento la stufa doveva aver finito quasi tutto il combustibile. Riempire il serbatoio estraibile di combustibile ed attendere 30 minuti prima di procedere all’accensione. E Si fa uso di combustibile vecchio o del tipo sbagliato. Cfr. IL COMBUSTIBILE GIUSTO (cfr. capitolo ‘Osservazioni generali’). E Il locale non ha una ventilazione sufficiente. Spalancare per qualche minuto una finestra o una porta e poi lasciarle leggermente aperte. LA STUFA BRUCIA TROPPO, CON FIAMME NON REGOLARI. E Si fa uso di un combustibile sbagliato, troppo volatile. Cfr. IL COMBUSTIBILE GIUSTO (cfr. capitolo ‘Osservazioni generali’). E Lo stoppino è troppo alto. Rivolgersi al rivenditore.

La stufa richiede una manutenzione minima. Tuttavia, occorre eliminare periodicamente polvere e sporco con un panno umido, perché potrebbero crearsi macchie difficili da eliminare. Normalmente sono solo 2 le parti che si consumano.

Le batterie possono essere sostituite. Non gettare le batterie vecchie fra i rifiuti domestici. Seguire le vigenti normative locali sullo smaltimento di piccoli rifiuti chimici. Non gettare le batterie nel fuoco, ciò potrebbe provocare un’esplosione o la fuoriuscita di liquidi pericolosi.

Per prolungare la durata dello stoppino, soprattutto quando si nota che la fiamma diventa più debole, occorre ogni tanto tenere accesa la stufa fino ad esaurimento del combustibile (fino a che non si spegne da sola). Così facendo può darsi che la stufa faccia cattivo odore; per questo si consiglia di compiere quest’operazione al di fuori dello spazio abitativo.

G++ L’utente non deve rimuovere da solo le parti della stufa. Per un’eventuale riparazione contattare sempre il rivenditore. Prima di procedere alla manutenzione lasciare raffreddare la stufa. H IMMAGAZZINAGGIO (FINE DELLA STAGIONE FREDDA) Alla fine della stagione fredda si consiglia di tenere accesa la stufa facendo in modo che si esaurisca tutto il combustibile in essa presente e poi di immagazzinarla in un luogo sicuro. A tale proposito compiere le seguenti operazioni:

Accendere la stufa al di fuori dello spazio abitativo e lasciarla bruciare fino ad esaurimento del combustibile.

Lasciare raffreddare la stufa.

Pulire la stufa con un panno umido ed asciugarla con un panno asciutto.

Togliere le batterie dalla stufa K e conservarle in un luogo asciutto.

Conservare la stufa in un luogo senza polvere, facendo possibilmente uso dell’imballaggio originale. Il combustibile rimasto non può essere più utilizzato per la stagione successiva. Qualora rimanga del combustibile, non gettarlo via, ma smaltirlo conformemente alla vigente legislazione locale per i rifiuti chimici di piccole dimensioni. Cominciare in ogni caso la nuova stagione fredda con del combustibile nuovo. Quando si riaccende la stufa, seguire nuovamente le istruzioni (come riportate a partire dal capitolo A). I TRASPORTO Per evitare che la stufa perda combustibile durante il trasporto, occorre prendere le seguenti precauzioni:

Lasciare raffreddare la stufa.

Togliere il serbatoio estraibile I dalla stufa e rimuovere il filtro del combustibile. Questo può perdere qualche goccia di combustibile; tenere un panno a portata di mano. Conservare il filtro ed il serbatoio estraibile al di fuori della stufa.

Mettere il tappo per il trasporto (fig. O) al posto del filtro e premerlo bene. Il tappo di spostamento serve a prevenire nei limiti del possibile perdite di olio dalla stufa durante il trasporto.

Trasportare la stufa sempre in posizione eretta.

Svuotare il serbatoio fisso, utilizzando una pompa per combustibile, prima di uno spostamento o in caso di utilizzo di combustibile non idoneo o contaminato. Staccare innanzitutto il filtro del combustibile ed inserire successivamente la pompa nel serbatoio fisso vuoto. Seguire la stessa procedura qualora nel serbatoio del combustibile vi sia acqua.

tappo per il trasporto O34 1998 / 1999 R 125 E J SPECIFICHE

Accensione elettrica Combustibile petrolio Capacità (kW)* 2.4 2.7 Spazio riscaldabile (m3)** 40-85 45-95 Consumo di combustibile (l/ora)* 0.250 0.281 Consumo di combustibile (g/ora)* 200 225 Autonomia (ora)* 16.8 15.0 Capacità serbatoio estraibile (litri) 4.2 4.2 Peso (kg) 8.6 8.7 Dimensioni (mm) (con piastra inferiore) larghezza 455 profondità 295 altezza 495 Batterie necessarie 3V D.C. (R20 x 2) Tipo di stoppino O

• Con regolazione al massimo ** valori riportati sono indicativi

K CONDIZIONI DELLA GARANZIA

La stufa ha una garanzia di 48 mesi a partire dalla data d’acquisto. Entro questo periodo tutti i guasti imputabili ai materiali ed alla produzione vengono riparati gratuitamente. Le condizioni sono le seguenti:

La PVG Holding rifiuta esplicitamente tutti gli accordi relativi a rimborso dei danni, compreso il rimborso di danni sorti in seguito a guasti.

La riparazione o la sostituzione delle parti entro il termine di garanzia non implica un prolungamento della garanzia stessa.

La garanzia viene considerata nulla qualora siano state apportate delle modifiche, qualora siano state montate delle parti non originali o qualora siano state effettuate delle riparazioni alla stufa da parte di terzi.

Le parti normalmente sottoposte ad usura, come le batterie, lo stoppino e la pompa a sifone per il combustibile, non sono comprese nella garanzia.

La garanzia vale esclusivamente se l’utente è in possesso della ricevuta d’acquisto originale, datata, alla quale non siano state apportate modifiche o correzioni.

La garanzia viene considerata nulla in caso di danni sorti in seguito ad azioni non conformi alle istruzioni d’uso, in seguito a negligenza ed in seguito all’uso di combustibile del tipo sbagliato o vecchio. L’uso di combustibile sbagliato può anche costituire un pericolo*.

Le spese di spedizione ed i rischi che la spedizione della stufa o delle parti comportano sono sempre a carico dell’acquirente. Per prevenire spese inutili, si consiglia dapprima di consultare con attenzione le istruzioni d’uso. Qualora queste non offrano alcuna soluzione al problema, portare la stufa dal rivenditore per la riparazione.

• Le sostanze leggermente infiammabili possono portare ad una combustione non controllabile, con fiamme pericolose come conseguenza. In tal caso, non cercare di spostare la stufa, ma spegnerla immediatamente

84(cfr. capitolo E). In caso d’emergenza si può fare uso di un estintore, esclusivamente del tipo B: estintore a polvere o ad acido carbonico.

14 CONSIGLI PER UN USO SICURO

1 Occorre sorvegliare costantemente i bambini per essere sicuri che non giochino con l’apparecchio 2 Non spostare la stufa se questa è accesa o se è ancora calda. In tal caso, non riempirla di combustibile e non eseguire la manutenzione. 3 Porre la parte anteriore della stufa ad una distanza minima di 1,5 metri da pareti, tende o mobili. Mantenere libero lo spazio sopra la stufa. 4 Non usare la stufa in locali polverosi. Non si avrà una combustione ottimale. 5 Spegnere la stufa prima di uscire o prima di andare a letto. 6 Conservare e trasportare il combustibile nei contenitori appositi. 7 Assicurarsi che il combustibile non sia esposto a fonti di calore o a forti escursioni termiche. Conservare sempre il combustibile in un luogo fresco, secco ed asciutto (la luce del sole ne intacca la qualità). 8 Non usare mai la stufa in luoghi dove possono essere presenti gas o vapori pericolosi (ad esempio, gas di scarico o vapori di vernici). 9 La griglia della stufa diventa calda. Non coprire la stufa (pericolo di incendio). 10 Assicurarsi sempre che la ventilazione sia sufficiente. 11 L’utilizzo del presente apparecchio non è previsto per persone (bambini inclusi) con ridotte capacità psicomotorie, mentali o sensoriali, tanto meno deve essere utilizzato da persone inesperte o non dotate di sufficienti cognizioni in materia, tranne nei casi in cui vi è sorveglianza e sono impartite istruzioni per l’uso dell’apparecchio da parte di persone responsabili della sicurezza degli utenti. 12 Il dispositivo può essere usato da bambini a partire dagli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze a condizione che siano state fornite istruzioni e supervisione in merito a un uso sicuro del dispositivo accertandosi del fatto che siano stati compresi i rischi associati all’uso del dispositivo stesso. 13 I bambini non dovrebbero giocare col dispositivo. 14 Le operazioni di pulizia e manutenzione da parte dell’utente non vanno eseguite dai bambini senza supervisione.

SOSTITUZIONE DELLO STOPPINO

L PRIMA DI PROCEDERE ALLA SOSTITUZIONE DELLO STOPPINO, LA STUFA DEVE ESSERE SPENTA E COMPLETAMENTE FREDDA. 1a. Aprire il coperchio del serbatoio H e rimuovere il serba- toio di combustibile I. 1b. Rimuovere le batterie per prevenire possibili bruciature. 1c. Aprire la griglia anteriore e rimuovere la camera di combustione D. 1d. Rimuovere il regolatore dello stoppino B tirandolo fuori dritto. 2a. Svitare le 5 viti, 1 dalla vaschetta e 2 dal lato destro, e 2 dal lato sinistro dell’armadietto. 2b. Rimuovere il sensore sul retro dell’armadietto.

3. Rimuovere l’armadietto tirandolo dritto verso l’alto.

4. Rimuovere le 1 vit sul paravento A/B

5a. Rimuovere il connettore (1EA) dall'accenditore. 5b. Rimuovere l’interruttore di sicurezza rovesciato svitan- do 1 vite. 5c. Rimuovere i 3 connettori (3EA) del circuito.

6. Svitare 4 dadi a farfalla

7. Rimuovere il gruppo del regolatore dello stoppino.

8. Premere il perno dello stoppino montato dentro il grup-

po di protezione dello stoppino. Smontare separata- mente lo stoppino, il porta stoppino, la custodia dello stoppino.

9. Installare il nuovo stoppino e inserire i tre perni sul

nuovo stoppino nei 3 buchi sulla manica dello stoppino, rivolti verso l’alto (Vedasi la freccia che indica “”su”” sulla manica dello stoppino).

10. Spingere il nuovo stoppino nel dente di ritenzione della

manica dello stoppino, in modo che lo stoppino aderisca bene intorno all’interno della manica dello stoppino, lisciando eventuali pieghe.

11. Allineare i perni con i buchi a fessura dentro il regola-

tore dello stoppino. Poi premere leggermente ciascuno dei tre perni dello stoppino (ora attaccati alla manica dello stoppino) verso l’interno. Inserire i tre perni nelle scanalature flessibili del regolatore dello stoppino. Premere su ciascuno dei tre perni, inserendoli saldamen- te nei buchi.

12. Girare la manopola di regolazione dello stoppino e assi-

curarsi che lo stoppino si muova su e giù liberamente.

13. Far scivolare il gruppo di regolazione dello stoppino giù

nell’aspiratore. Posizionare il dispositivo di regolazione nella parte anteriore della stufetta.

14. Serrare 4 dadi a farfalla sul perno di montaggio, ma

Per informazioni e in caso di problemi, visitate il sito Web www.qlima.com oppure contattate il Centro Assistenza Clienti (per conoscere il numero di telefono, consultate www.qlima.com).

Il presente prodotto non è adatto a funzioni di riscaldamento primario
