KÄYTTÖOHJE R4224STC QLIMA

• Para el llenado: véase manual de instrucciones. Käytä polttoaineena ainoastaan puhdistettua valopetrolia • Lue käyttöohje ennen täyttöä. Only use Class C1 paraffin in accordance with BS2869 part two • Never use petrol or other fuels

Seuraavassa on kuvattu lämmittimen käyttöönoton tärkeimmät vaiheet. Yksityiskohtaisemmat tiedot ovat käyttöohjeessa (sivulta 55 alkaen).• Paloturvallisuuden vuoksi säiliö on täytettävä joko lämmittimen ollessa pois päältä tai eri huoneessa kuin lämmitin. • Kun säiliö on täytetty turvallisen matkan päässä lämmönlähteistä ja avotulesta, huolehdi säiliön sulkemisesta kunnolla (ks. kohta B). • Varastoi polttoöljykanisterit viileässä ja pimeässä, ja käytä niissä alkuperäisiä korkkeja ja tiivisteitä. • Polttoöljykin vanhenee. Ota käyttöön uusi kanisteri aina lämmityskauden alussa. • Kun käytät lämmittimessä Qlima Premium Quality-paloöljyä, voit olla varma paloöljyn korkeasta laadusta.• Jos vaihdat paloöljyn merkkiä tai tyyppiä, varmista että kaikki aikaisemmin käytössä ollut öljy on tyhjentynyt siirrettävän lämmittimen sisältä.• Kun lämmitin sytytetään ensimmäisen kerran, se haisee jonkin aikaa ”uudelta”.

OFF-painike (hätä-sammutusta varten)Nystyräpintainen sydämen säätönuppiSytytyspainikePalokammioPalokammion kädensijaPolttoainenäyttöRitiläIrrotettavan säiliön kansi Irrotettava säiliö Irrotettavan säiliön polttoainenäyttöParistokoteloKantokahvaRunko

Poista kaikki pakkausmateriaalit (ks. kohta A kuvassa A).Täytä irrotettava säiliö ja odota 30 minuuttia ennen lämmittimen sytyttämistä (ks. kohta B, kuva I).Aseta paristot paristokoteloon K (ks. kohta A, kuva G).Tarkista, että palokammio 4 on täysin suorassa (ks. kohta A, kuva F).Sytytä lämmitin työntämällä hitaasti liekinsäädintä 2 ja sytytyspainiketta 3 samanaikaisesti alaspäin (ks. kohta C, kuvat K ja L).Lämmittimen sytyttämisen jälkeen on odotettava 10–15 minuuttia ennen kuin voidaan tarkistaa, palaako lämmitin kunnolla (ks. kohta D).Sammuta lämmitin (ks. kohta E).

FIN34 1998 / 1999 R 125 E MITÄ SINUN TULEE TIETÄÄ ENNEN KÄYTTÖÄ VARMISTA AINA, ETTÄ ILMANVAIHTO ON RIITTÄVÄ Tämä laite on varustettu turvajärjestelmällä, joka pysäyttää sen, kun huoneen lämpötila on liian korkea. Kun lämmitin on sammutettu (manuaalisesti tai automaattisesti) sen voi uudelleen käynnistää vasta 15 minuutin kuluttua. Laitteen vaurioitumisen estämiseksi, älä yritä käynnistää laitetta tänä aikana. Lue tämä käyttöopas huolellisesti ennen kuin käytät laitetta. Säilytä opas vastaisuuden varalle. Asenna laite vain siinä tapauksessa, että se on paikallisten ja kansallisten lakien, määräysten ja standardien mukainen. Laitetta saa käyttää vain lämmityslaitteena kotitalouksissa. Laitetta saa käyttää vain kuivissa sisätiloissa tavallisissa kotioloissa, kuten olohuoneessa, keittiössä tai autotallissa. Tuotetta ei saa käyttää päälämmityslaitteena. Mallista riippumatta on aina varmistettava, että lämmitintä käytetään riittävän suuressa tilassa, jolloin käyttö on turvallista eikä lisäilmanvaihtoa tarvita. Jos huone on vaadittua pienempi, ovi tai ikkuna on pidettävä hieman raollaan (noin 2,5 cm). Tilassa, jossa lämmitintä käytetään, on oltava riittävä ilmanvaihto (tulo- ja poistoilma-aukkojen on oltava vähintään 50 cm

). Turvalaitteisiin ei saa tehdä muutoksia, koska siinä tapauksessa ilman lämpöanturin toimintaa ei voida taata. Jos olet epävarma, ota yhteyttä myyjäliikkeeseen. TURVAJÄRJESTELMÄ Kun olet kytkenyt lämmittimen, saattaa tapahtua, että lämmitin pysähtyy automaattisesti huoneenlämmössä (19 - 20ºC). Tämä johtuu siitä, että se kerää lämpöä. Tämä on normaalia. Syy piilee turvajärjestelmässä. Suosittelemme, että kytket lämmittimen uudelleen päälle alemmassa lämpötilassa.

Laitteessa on safe top -toiminto. Se alentaa laitteen päällä olevan levyn lämpötilaa. Tällä tavoin pienennetään merkittävästi vahinkoriskiä, joka aiheutuu levyn koskettamisesta epähuomiossa. Ota kuitenkin huomioon, että levy kuumenee tästä huolimatta. Vältä peitelevyn ja ritilän koskettamista. Ranskaa koskeva huomautus: Lämmitin on suunniteltu toimimaan ainoastaan siirrettäville, nestemäisellä polttoaineella toimiville lämmittimille tarkoitetulla paloöljyllä asetusten 18-07-2002 ja 25-06-2010 mukaisesti. Muiden polttoaineiden käyttö on kielletty. Kysy myyjäliikkeestä tai katso verkkosivustoltamme jälleenmyyjien osoitteet. Nestemäisellä polttoaineella toimiva siirrettävä lämmitin on tarkoitettu lisälämmittimeksi, ei jatkuvaksi lämmönlähteeksi. Yhdistynyttä kuningaskuntaa koskeva huomautus: Käytä ainoastaan C1-luokan paloöljyä ohjeen BS2869 osan 2 mukaisesti tai vastaavaa. Käyttäjän on noudatettava seuraavia käyttöohjeita: ÄLÄ - käytä nestemäisellä polttoaineella toimivaa siirrettävää lämmitintä asuntovaunussa, veneessä tai ajoneuvon ohjaamossa. - käytä nestemäisellä polttoaineella toimivaa siirrettävää lämmitintä huonosti ilmastoidussa tilassa (tarkista lämmitettävän tilan vähimmäismitat taulukosta), maan pinnan alapuolella sijaitsevissa tiloissa tai yli 1500 metrin korkeudessa. - tee muutoksia lämmittimen turvalaitteisiin. Tämäntyyppisen lämmittimen käyttö yleisissä tiloissa edellyttää määräysten mukaista ennakkolupaa. Hanki tietoa tarvittavista luvista etukäteen. OIKEA POLTTOAINE Lammitin on suunniteltu kaytettavaksi laadukkaan, vedettoman ja puhtaan parafiinioljyn kuten Qlima Premium Quality-oljyn kanssa. Vain tallaisia polttoaineita kaytettaessa palaminen on varmasti puhdasta ja taydellista. Heikkolaatuisen polttoaineen kaytosta voi seurata. E liian suurien tervakerrostumien muodostuminen lasikuitusydämeen E epätäydellinen palaminen E lämmittimen käyttöiän lyhentyminen E savua ja/tai hajuja E kerrostumien muodostuminen ritilään tai kuoreen.

FINE E E E E EOikean polttoaineen valinta on siten olennaisen tärkeää lämmittimen turvallisen, tehokkaan ja miellyttävän käytön kannalta.Takuu ei kata muun kuin korkealaatuisen, vedettömän ja puhtaan paloöljyn käytöstä johtuvia vaurioita tai toimintahäiriöitä.Käänny lämmittimen polttoainetta valitessasi aina paikallisen myyjän puoleen.

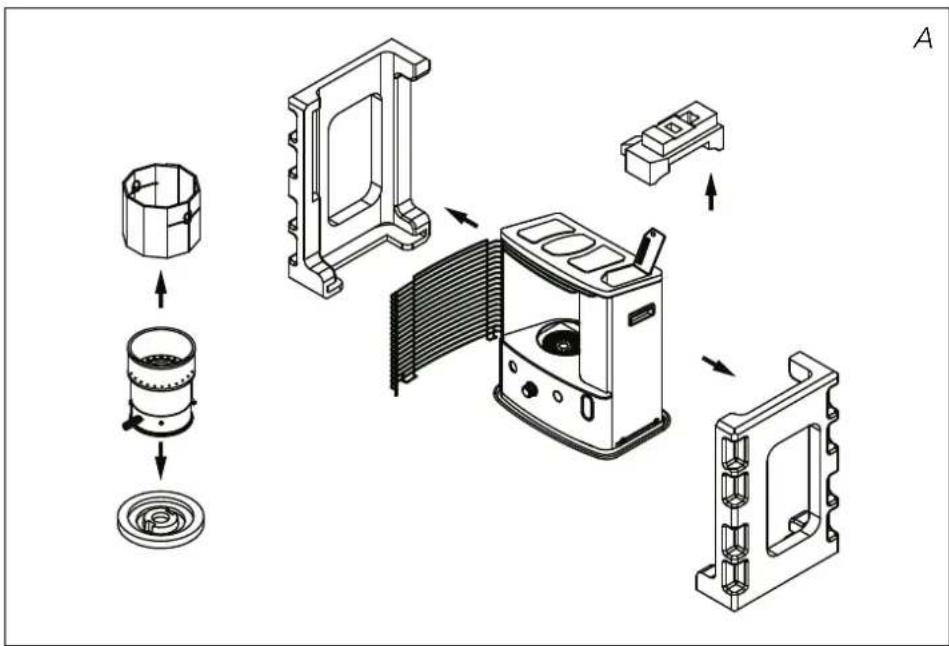

Ota lämmitin varovasti pois laatikosta ja tarkista laatikon sisältö. Lämmittimen lisäksi laatikossa on myös E kuljetuskorkki E nämä käyttöohjeet. E käsikäyttöinen polttoainepumppuSäilytä laatikko ja pakkausmateriaalit (kuva A) varastointia ja/tai kuljetusta varten. Poista muut pakkausmateriaalit: E Vapauta grillin oikea puoli. Nosta grilli reiästä (Kuv. B) ja vedä se eteen- päin. E Vedä molemmat pakkauksen päät sivuihin ja samanaikaan alaspäin (katso Kuv. C). E Poista myös palokammion alla olevat pakkausmateriaalit (kuva D). E Aseta palokammio takaisin paikalleen. Palokammio on oikeassa asennossa, kun sitä voidaan siirtää kevyesti hieman vasemmalle ja oikealle kädensijastaan 5 (kuva F). Sulje ritilä: Nosta sitä hieman, jotta se menee takaisin reikäänsä. E Avaa irrotettavan säiliön kansi ja poista polyvaahto. Täytä irrotettava säiliö kohdassa B kuvatulla tavalla. Aseta paristot niille varattuun koteloon K lämmittimen takana (kuva G). Varmista, että pariston plus- ja miinusnavat vastaavat merkkejä + ja – paristo- kotelossa. Sulje patterin kansi.

Vain oikean polt-toaineen käyttäminen takaa lämmittimen turvallisen, tehokkaan ja miellyttävän käytön.

Lattian tulisi olla kiinteä ja täysin tasainen. Siirrä lämmitintä, jos se ei ole suorassa. Älä yritä korjata lattian epätasaisuutta asettamalla kirjoja tai muita tavaroita lämmittimen alle.

Lämmitin on nyt käyttövalmis.

B POLTTOAINEEN TÄYTTÖ

Täytä irrotettava polttoainesäiliö paikassa, jossa pienet roiskeet eivät haittaa. Toimi seuraavasti:

Varmista, että lämmitin on sammutettu.

Avaa yläkansi ja nosta irrotettava säiliö pois lämmittimen sisältä (kuva H). Huomautus: Säiliöstä voi valua joitakin tippoja. Aseta irrotettava säiliö maah- an (siten että korkki osoittaa ylöspäin, kuva I) ja kierrä polttoainekorkki auki.

Täytä säiliö käyttämällä apuna polttoainepumppua (seuraa pumpun käyttöo- hjeita). Varmista, että polttoainekanisteri on korkeammalla kuin irrotettava polttoainesäiliö (kuva J). Aseta uurrettu letku irrotettavan säiliön täyttöauk- koon.

Tarkkaile irrotettavan säiliön polttoainenäyttöä säiliötä täyttäessäsi (kuva D). Lopeta täyttö, kun polttoainenäyttö osoittaa, että säiliö on täynnä. Älä kos- kaan täytä säiliötä liian täyteen, erityisesti kun polttoaine on kylmää (polt- toaine laajenee lämmetessään).

Anna pumppuun jääneen polttoaineen valua takaisin polttoainekanisteriin ja irrota pumppu varovasti. Kierrä säiliön korkki huolellisesti kiinni. Puhdista pol- ttoainevuodot.

Tarkista, että polttoainesäiliön korkki on suorassa ja kunnolla kiinni. Aseta irrotettava säiliö takaisin lämmittimeen (korkki alaspäin). Sulje kansi.

C LÄMMITTIMEN SYTYTTÄMINEN

Uudesta lämmittimestä voi hetken aikaa tulla hajuja, kun sitä käytetään ensimmäisen kerran. Sen vuoksi ilmanvaihdosta on huolehdittava erityisen hyvin tai lämmitin on sytytettävä oleskelutilojen ulkopuolella. Kun käytät lämmitintä ensimmäisen kerran, aseta ensin täytetty polttoainesäiliö paikalleen ja odota sen jälkeen noin 30 minuuttia ennen lämmittimen sytyttämistä. Näin lasikuitusydän ehtii imeä polttoainetta. Menettele samoin, jos säiliön polttoaine on kokonaan poltettu loppuun tai jos lasikuitusydän on vaihdettu. Tarkista polttoainenäytöstä 6 aina ennen lämmittimen sytyttämistä, onko säiliötä tarpeen täyttää. Sytytä lämmitin aina sytytyskoneisto ruuvaamalla. Älä koskaan käytä tulitikkuja tai tupakansytytintä. Noudata seuraavassa kuvattua menettelyä.

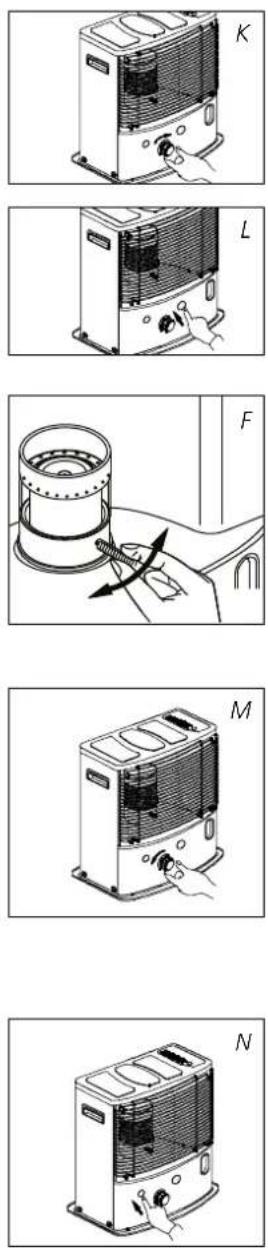

Käännä nystyräpintaista sydämen säätönuppia 2 myötäpäivään niin pitkälle kuin se kääntyy (kuva K).

Paina sytytyspainiketta C (kuva L), mutta älä käytä liikaa voimaa. Vapauta sytytyspainike heti, kun palokammiossa D näkyy liekki. Kun lämmitin on sytytetty, tarkista aina, että palokammio D on vaakasuorassa, liu’uttamalla sitä hieman vasemmalle ja oikealle kammiossa olevan kädensijan 5 avulla. Kammion tulisi liikkua kevyesti. Jos palokammio ei ole suorassa, muodostuu savua ja nokea.

D LÄMMITTIMEN POLTTAMINEN

Lämmittimen sytyttämisen jälkeen on odotettava 10–15 minuuttia, ennen kuin voidaan tarkistaa, että lämmitin palaa kunnolla. Liian suuri liekki voi aiheuttaa savua ja nokea, kun taas liian pieni liekki aiheuttaa hajuja. Kuv. Q kuvailee minimi ja maksimi sallitun tulen korkeuksen. Liekkiä voi säätää hieman liekinsäätimen 2 avulla (kuva M). Liian pieni liekki voi johtua myös E riittämättömästä polttoainemäärästä (täytä säiliö) E polttoaineen heikosta laadusta (ota yhteys tuotteen myyjään) E riittämättömästä ilmanvaihdosta (avaa ikkuna tai luukku raolleen) E sydämen kulumisesta (ota yhteys tuotteen myyjään tai vaihda sydän, ks. kohta L)

E LÄMMITTIMEN SAMMUTTAMINEN

Anna lämmittimen palaa pienimmällä asetuksella noin yhden minuutin ajan. Paina OFF-painiketta 1. Liekki sammuu hetken kuluttua (kuva N). F HÄIRIÖT SEKÄ NIIDEN SYYT JA POISTAMINEN Jos häiriötä ei voida poistaa seuraavien ohjeiden avulla, ota yhteys tuotteen myyjään.

E Paristoja ei ole asetettu oikein paristokoteloon. Tarkista (kuva G). E Paristoissa ei ole riittävästi virtaa jäljellä sytytystä varten. Vaihda (kuva G). E Säiliöstä on loppunut polttoaine tai sydän on vaihdettu. Odota 30 minuuttia irrotettavan säiliön täyttämisen ja paikalleen asettamisen jälkeen ennen kuin sytytät lämmittimen. E Sytytyskytkintä 3 painetaan liian voimakkaasti. Käytä painaessasi vähemmän voimaa (kohta C). EPÄSÄÄNNÖLLINEN LIEKKI JA/TAI NOKI JA/TAI HAJU E Palokammio 4 ei ole oikeassa asennossa. Aseta kammio suoraan kädensijan 5 avulla siten, että voit helposti liu’uttaa kammiota vasemmalle ja oikealle, ja se on suorassa. E Käytetty polttoaine on vanhaa. Käytä uuden lämmityskauden alussa uutta polttoainetta. E Käytetyn polttoaineen tyyppi on väärä. Katso kappale ”OIKEA POLTTOAINE” (kohta ”Mitä sinun tulee tietää ennen käyttöä”). E Lämmittimen alaosaan on kertynyt pölyä. Ota yhteys tuotteen myyjään. E Sydämen korkeus ei ole oikea. Ota yhteys tuotteen myyjään.

E Polttoainesäiliö on tyhjä. Katso kohta B. E Alempaan säiliöön on päässyt vettä. Ota yhteys tuotteen myyjään. E Sydän on kovettunut yläpuolelta. Polta lämmitintä, kunnes kaikki polttoaine on käytetty (kohta G). Käytä oikeaa polttoainetta. E Käytetty polttoaine on vanhaa. Käytä uuden lämmityskauden alussa uutta polttoainetta.

LÄMMITTIMEN LIEKKI PYSYY LIIAN PIENENÄ

E Sydän on liian alhaalla. Ota yhteys tuotteen myyjään. E Lämmitin on polttanut lähes kaiken polttoaineen ennen säiliön täyttämistä. Odota 30 minuuttia irrotettavan säiliön täyttämisen ja paikalleen asettamisen jälkeen ennen kuin sytytät lämmittimen. E Käytetyn polttoaineen tyyppi on väärä. Katso kappale ”OIKEA POLTTOAINE” (kohta ”Mitä sinun tulee tietää ennen käyttöä”). E Tilan ilmanvaihto ei ole riittävä. Jätä ikkuna tai ovi kokonaan auki joksikin aikaa.

LÄMMITTIMEN LIEKKI ON LIIAN SUURI

E Käytetyn polttoaineen tyyppi on väärä tai se on liian haihtuvaa. Katso kappale ”OIKEA POLTTOAINE” (kohta ”Mitä sinun tulee tietää ennen käyttöä”). E Sydän on liian korkealla. Ota yhteys tuotteen myyjään. G KUNNOSSAPITO Lämmitintä ei juuri tarvitse huoltaa. On kuitenkin tärkeää, että pöly ja lika poistetaan ajoissa kostealla liinalla, koska muuten ne voivat aiheuttaa vaikeasti poistettavia pinttymiä. Normaaleissa olosuhteissa kuluvia osia on vain 2:

Voit vaihtaa paristot itse. Älä hävitä vanhoja paristoja muun kotitalousjätteen mukana. Noudata kemiallisiin kotitalousjätteisiin sovellettavia paikallisia määräyksiä. Älä heitä akkuja tai paristoja tuleen, koska ne voivat räjähtää tai niistä voi vuotaa vaarallisia nesteitä.

Sytytyskäämi kestää pidempään, jos sytytät oikealla tavalla. Vaihda paristot ajoissa ja varmista, ettet paina sytytyskytkintä liian voimakkaasti. Jos hehkulanka on poikki, sytytyskäämi on vaihdettava. Älä poista lämmittimen osia itse. Ota korjausta koskevissa asioissa aina yhteys tuotteen myyjään. Anna lämmittimen jäähtyä, ennen kuin aloitat huolto- tai ylläpitotyöt.

FIN GH VARASTOINTI (LÄMMITYSKAUDEN PÄÄTTYESSÄ) Suosittelemme, että polttoainesäiliössä oleva polttoaine poltetaan kokonaan loppuun lämmityskauden päättyessä ja lämmitin varastoidaan asianmukaisesti. Noudata seuraavaa menettelyä:

Sytytä lämmitin oleskelutilojen ulkopuolella ja anna sen palaa, kunnes kaikki polttoaine on käytetty.

Anna lämmittimen jäähtyä.

Puhdista lämmitin kostealla liinalla ja kuivaa se sitten liinalla.

Poista paristot paristokotelosta K ja varastoi ne kuivaan paikkaan.

Puhdista myös polttoainesuodatin.

Varastoi lämmitin pölyttömään paikkaan ja, jos mahdollista, alkuperäisessä pakkauksessa. Käyttämätöntä polttoainetta ei voi käyttää seuraavalla läm- mityskaudella. Jos polttoainetta on vielä jäljellä, älä heitä sitä pois, vaan huolehdi sen hävittämisestä kemiallisten kotitalousjätteiden käsittelyä koskevien paikallisten määräysten mukaisesti. I KULJETUS Tee seuraavat toimenpiteet polttoainevuotojen välttämiseksi lämmittimen kuljetuksen aikana:

Anna lämmittimen jäähtyä.

Poista irrotettava säiliö I lämmittimestä ja irrota polttoainesuodatin (kuva O). Suodattimesta voi vuotaa joitakin tippoja. Pidä sitä varten liinaa valmiina. Säilytä polttoainesuodatinta ja irrotettavaa säiliötä lämmittimen ulkopuolella.

Aseta kuljetuskorkki polttoainesuodattimen paikalle (kuva P). Paina se tiukas- ti kiinni. Kuljetuskorkki estää enimmät öljyvuodot lämmittimestä siirtämisen aikana.

Liikuta lämmitintä aina pystysuorassa asennossa.

Poista polttoöljy lämmittimessä kiinni olevasta säiliöstä pumpulla ennen siirtämistä tai jos öljy on vääränlaista tai likaista. Irrota ensin öljynsuodatin ja syötä pumpun letku lämmittimessä kiinni olevaan säiliöön. Toimi samalla tavoin, jos säiliöön on päässyt vettä.

FIN kuljetuskorkki O34 1998 / 1999 R 125 E

Sytytys sähköinen Polttoaine parafiini Teho (kW)* 2.4 2.7 Sopiva tila (m3)** 40-85 45-95 Polttoaineen kulutus (l/h)* 0.250 0.281 Polttoaineen kulutus (g/h)* 200 225 Palamisaika aika yhdellä säiliöllisellä (h)* 16.8 15.0 Irrotettavan säiliön tilavuus (litraa) 4.2 4.2 Paino (kg) 8.6 8.7 Mitat (mm) (pohjalevyn kanssa) leveys 455 syvyys 295 korkeus 495 Tarvittavat paristot 3V D.C. (R20 x 2) Sydämen tyyppi O

• Maksimisäädöillä ** Määritetyt arvot ovat suuntaa antavia K TAKUUEHDOT Lämmittimellä on 48 kuukauden pituinen takuu, joka alkaa ostopäivästä. Tämän jakson aikana kaikki materiaali- ja valmistusvirheet korjataan veloituksetta. Takuuseen sovelletaan seuraavia ehtoja:

Muita vahinkoja, mukaan lukien välillisiä vahinkoja koskevat vaatimukset on nimenomaisesti poissuljettu.

Takuuaikana tehdyt korjaukset tai osien vaihdot eivät pidennä takuuaikaa.

Takuu ei ole voimassa, jos lämmittimeen on tehty muutoksia, siinä on käytetty muita kuin alkuperäisiä varaosia tai korjauksia on teetetty kolmannella osapuolella.

Takuu ei koske normaalikäytössä kuluvia osia, kuten paristoja, sydäntä ja käsikäyttöistä polttoainepumppua.

Takuu on voimassa ainoastaan esitettäessä alkuperäinen, päivätty ostotosite, johon ei ole tehty muutoksia.

Takuu ei koske vahinkoja, jotka johtuvat käyttöohjeiden vastaisesta toimin- nasta, huolimattomuudesta tai vääräntyyppisen tai vanhentuneen polt- toaineen käytöstä. Vääränlaisen polttoaineen käyttö voi olla jopa vaarallista*.

Kuljetuskustannukset ja lämmittimen tai sen osien kuljetukseen liittyvät riskit ovat aina ostajan vastuulla. Tarpeettomien kustannusten välttämiseksi suosittelemme, että luet aina ensin käyttöohjeet huolellisesti. Jos käyttöohjeista ei ole apua, vie lämmitin tuotteen myyjälle korjausta varten.

• Erityisen herkästi palavat ainesosat voivat aiheuttaa hallitsematonta palamista ja tulen leviämisen. Jos näin pää- see käymään, älä koskaan yritä siirtää lämmitintä, vaan sammuta se välittömästi (ks. kohta E). Hätätapauksissa voit käyttää palosammutinta, mutta vain B-tyypin sammuttimia eli hiilidioksidi- tai jauhesammutinta.

1 Lapsia on valvottava, etteivät he leiki laitteen kanssa. 2 Älä siirrä lämmitintä, kun se palaa tai on vielä kuuma. Älä täytä tai huol- la lämmitintä, kun se palaa tai on vielä kuuma. 3 Sijoita lämmitin siten, että sen etupuoli on vähintään 1,5 metrin etäi- syydellä seinistä, verhoista ja huonekaluista. 4 Älä käytä lämmitintä pölyisissä tai erityisen vetoisissa paikoissa. Niissä palaminen ei tapahdu parhaalla mahdollisella tavalla. 5 Sammuta lämmitin ennen kuin menet nukkumaan. 6 Säilytä ja siirrä polttoainetta vain sopivissa säiliöissä ja kanistereissa. 7 Varmista, että polttoaine ei altistu lämmölle tai suurille lämpötilanvai- hteluille. Säilytä polttoainetta aina viileässä, kuivassa ja pimeässä pai- kassa (auringonvalo heikentää laatua). 8 Älä koskaan käytä lämmitintä paikoissa, joissa voi olla haitallisia kaasuja tai hajuja (esim. pakokaasua tai maalinhajua). 9 Muista, että lämmittimen ritilä kuumenee. Laitteen peittämisestä aiheu- tuu tulipalovaara. 10 Varmista aina, että ilmanvaihto on riittävä. 11 Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joilla on rajoittuneet fyysiset, sensoriset tai henkiset kyvyt tai joilta puuttuu kokemusta ja tietoa, paitsi jos heidän turvallisuudestaan vastuussa oleva henkilö on antanut heille ohjausta tai tietoa laitteen käytöstä. 12 Sellaiset 8-vuotiaat ja tätä vanhemmat lapset sekä henkilöt, joiden fyysi- set, aistilliset tai henkiset ominaisuudet ovat rajalliset tai joilta puuttuu kokemusta tai tietämystä tämän laitteen käytöstä, saavat käyttää val- vonnan alaisina tai saadessaan ohjeet laitteen turvallisesta käytöstä ja ymmärtäessään laitteen käyttöön sisältyvät vaarat. 13 Lapset eivät saa leikkiä laitteella. 14 Lapset eivät saa suorittaa huolto- tai puhdistustoimenpiteitä laitteelle ilman valvontaa.

L VARMISTA, ETTÄ LÄMMITIN ON SAMMUTETTU JA TÄYSIN JÄÄHTYNYT, ENNEN KUIN ALOITAT SYDÄMEN VAIHTAMISEN. 1a. Avaa säiliön kansi H ja ota pois polttoainesäiliö I. 1b. Ota pois patterit ehkäistakseen palovammia. 1c. Avaa etugrilli ja ota pois polttokammio D. 1d. Ota pois sydänlanka B vetämällä sitä suoraan. 2a. Ruuvaa pois päältä 5 ruuvia, 1 takana, 2 oikealla ja 2 vasemmalla. 2b. Ota pois anturi laitteen takana.

3. Ota pois runko vetäämällä sitä suoraan.

4. Ota pois 1 ruuvia tuulikansi A/B.

5a. Irrota liitin (1EA) sytyttimestä. 5b. Ota pois turvallisuuskatkaisija ruuvaamalla pois 1 ruuvia. 5c. Irrota 3 liitintä (3EA) PCB.

6. Ruuvaa pois 4 siipimutteria.

7. Ota pois sydänlanka.

8. Paina sydänlangan nasta, joka sijaitsee sen sisällä.

Purkaa sydänlanka ja kannatin erikseen.

9. Aseta uusi sydänlanka ja aseta 3 nastaa 3 reikiin

ylöspäin. (Katso nuoli “ylös”).

10. Paina uusi sydänlanka sisään niin että se kiinnittyy hyvin

11. Aseta nastat riviin reikiin ja sitten paina hellästi kaikki

3 nastaa sisään. Pistä 3 nastat syvälle ja paina kaikki 3 nastaa pistääämällä ne reikiin.

12. Käännä sydänlangan nupin ja tarkista ollakseen varma,

että sydänlanka liikkuu ylös ja alas vapaasti.

13. Liuku sydänlanka alaspäin vedosputkia pitkin. Sijoita

varsi lämmittimen etupuolia kohti.

14. Aseta 4 siipimutteria nousevaan piikkiin, mutta älä

15. Nousta sydänlanka korkeimmalle asemalle ja tiivistä

siipimutteria.63 FIN STEP 16 STEP 18 STEP 26 STEP 27 STEP 3 STEP 23 STEP 17 5/16" STEP 19 STEP 20STEP 20 STEP 21 STEP 25 16. Tarkista sydnlangan korkeus. Se pitäisi olla 5/16 kaulai-men yllä.17. Tarkista onko sydänlangan ja vedosputkin välillä sopiva etäisyys. Sen pitäisi olla samaa kaikkialla.18a. Aseta turvallisuuskatkaisija uudelleen painamalla sam-mutusnuppia.18b. Kytke 3 liitintä (3EA) PCB.18c. Irrota liitin (1EA) sytyttimestä.19. Tarkista toimiiko turvallisuuskatkaisijapysähdys paina-malla sammutusnappia heilurin järkyttämiseksi. 20. Reinstall the automatic ignition assembly.21. Aseta tuulikansi uudelleen A / B.22. Aseta runko uudelleen.23. Ruuvaa 5 ruuvia runkoon ja aseta anturi runkon takana.24. Aseta polttokammio ja polttoainesäiliö uudelleen.25. Aseta sydänlangan nuppi uudelleen. Laita etugrilli kiinni. Aseta patterit patterilaukkuun ja täytä polttoainesäiliö premium laadun polttoaineella. Aseta säiliö lämmitti-men sisälle ja odota 60 minuuttia kun uusi sydänlanka kastele läpimäräksi polttoaineella.Dear Sir, Madam, Congratulations on your purchase of this heater. You have purchased a quality product, which will serve you for many years to come. This, of course, provided you use the heater correctly. Please read these Directions for Use first, to ensure the maximum lifetime for your heater. This appliance comes with a 48-month manufacturer’s warranty on all defects in material or workmanship. We wish you much warmth and comfort from your heater. Yours sincerely, PVG Holding b.v. Customer Service Department 1 READ THE DIRECTIONS FOR USE FIRST. 2 IN CASE OF ANY DOUBT, CONTACT YOUR DEALER.

Jos haluat huoltoapua, lisätietoja tai laitteen kanssa tulee ongelmia, tutustu verkkosivustoon osoitteessa www.qlima.com tai kysy neuvoa PVG kuluttajapalvelukeskuksesta (www.qlima.com).
