BRUKSANVISNING R4224STC QLIMA

Bruk kun renset parafin • Vennligst les brukermanualen før fylling.

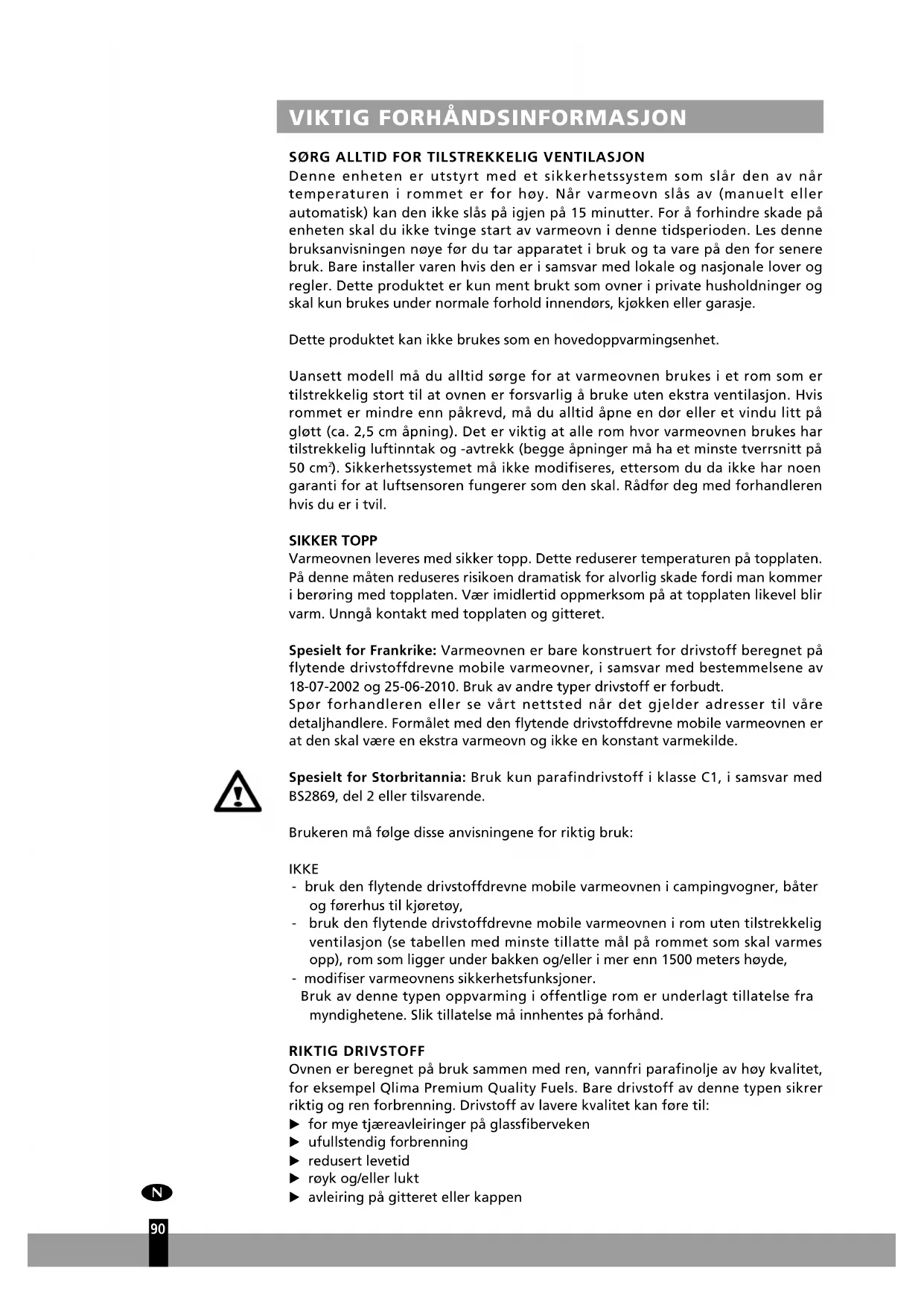

Denne enheten er utstyrt med et sikkerhetssystem som slår den av når temperaturen i rommet er for høy. Når varmeovn slås av (manuelt eller automatisk) kan den ikke slås på igjen på 15 minutter. For å forhindre skade på enheten skal du ikke tvinge start av varmeovn i denne tidsperioden. Les denne bruksanvisningen nøye før du tar apparatet i bruk og ta vare på den for senere bruk. Bare installer varen hvis den er i samsvar med lokale og nasjonale lover og regler. Dette produktet er kun ment brukt som ovner i private husholdninger og skal kun brukes under normale forhold innendørs, kjøkken eller garasje. Dette produktet kan ikke brukes som en hovedoppvarmingsenhet. Uansett modell må du alltid sørge for at varmeovnen brukes i et rom som er tilstrekkelig stort til at ovnen er forsvarlig å bruke uten ekstra ventilasjon. Hvis rommet er mindre enn påkrevd, må du alltid åpne en dør eller et vindu litt på gløtt (ca. 2,5 cm åpning). Det er viktig at alle rom hvor varmeovnen brukes har tilstrekkelig luftinntak og -avtrekk (begge åpninger må ha et minste tverrsnitt på 50 cm

). Sikkerhetssystemet må ikke modifiseres, ettersom du da ikke har noen garanti for at luftsensoren fungerer som den skal. Rådfør deg med forhandleren hvis du er i tvil. SIKKER TOPP Varmeovnen leveres med sikker topp. Dette reduserer temperaturen på topplaten. På denne måten reduseres risikoen dramatisk for alvorlig skade fordi man kommer i berøring med topplaten. Vær imidlertid oppmerksom på at topplaten likevel blir varm. Unngå kontakt med topplaten og gitteret. Spesielt for Frankrike: Varmeovnen er bare konstruert for drivstoff beregnet på flytende drivstoffdrevne mobile varmeovner, i samsvar med bestemmelsene av 18-07-2002 og 25-06-2010. Bruk av andre typer drivstoff er forbudt. Spør forhandleren eller se vårt nettsted når det gjelder adresser til våre detaljhandlere. Formålet med den flytende drivstoffdrevne mobile varmeovnen er at den skal være en ekstra varmeovn og ikke en konstant varmekilde. Spesielt for Storbritannia: Bruk kun parafindrivstoff i klasse C1, i samsvar med BS2869, del 2 eller tilsvarende. Brukeren må følge disse anvisningene for riktig bruk: IKKE - bruk den flytende drivstoffdrevne mobile varmeovnen i campingvogner, båter og førerhus til kjøretøy, - bruk den flytende drivstoffdrevne mobile varmeovnen i rom uten tilstrekkelig ventilasjon (se tabellen med minste tillatte mål på rommet som skal varmes opp), rom som ligger under bakken og/eller i mer enn 1500 meters høyde, - modifiser varmeovnens sikkerhetsfunksjoner. Bruk av denne typen oppvarming i offentlige rom er underlagt tillatelse fra myndighetene. Slik tillatelse må innhentes på forhånd. RIKTIG DRIVSTOFF Ovnen er beregnet på bruk sammen med ren, vannfri parafinolje av høy kvalitet, for eksempel Qlima Premium Quality Fuels. Bare drivstoff av denne typen sikrer riktig og ren forbrenning. Drivstoff av lavere kvalitet kan føre til: E for mye tjæreavleiringer på glassfiberveken E ufullstendig forbrenning E redusert levetid E røyk og/eller lukt E avleiring på gitteret eller kappen

90Det er derfor viktig å bruke riktig drivstoff, slik at du kan bruke ovnen på en trygg, effektiv og behagelig måte.Skade og/eller funksjonsfeil på varmeovnen som skyldes bruk av annet drivstoff enn ren parafinolje av høy kvalitet og uten innhold av vann, dekkes ikke av garantien.Hør alltid med den lokale forhandleren for å få vite hva som er riktig drivstoff til ovnen. HÅNDBOK

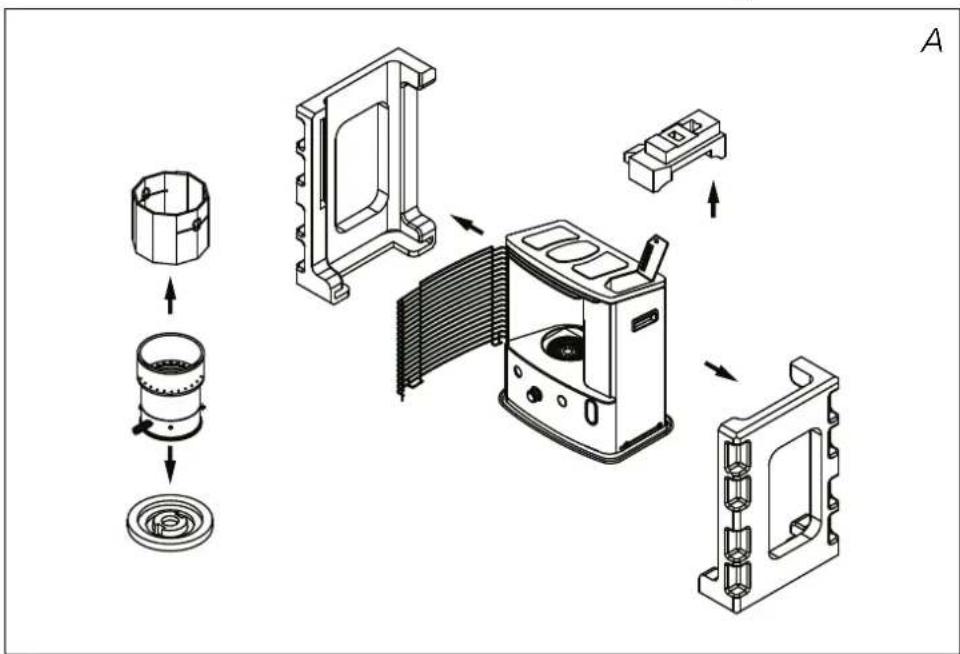

Ta varmeovnen forsiktig ut av esken og kontroller innholdet. I tillegg til ovnen må du også ha: E et transportdeksel E denne bruksanvisningen E en manuell drivstoffpumpeOppbevar esken og emballasjen (Fig. A) for lagring og/eller transport. Fjern resten av emballasjen: E Slipp høyre side av grillen. Løft gitteret fra sporet (fig. B) og trekk det fre- mover. E Trekk begge ender av emballasjen til sidene og samtidig litt nedover (se fig. C). E Fjern forbrenningskammeret og emballasjen under forbrenningskammeret (Fig. D). E Sett forbrenningskammeret tilbake på plass. Forbrenningskammeret er riktig plassert når det lett kan skyves litt til venstre og høyre ved hjelp av håndta- ket 5 (fig. F). Lukk gitteret: Løft den litt, slik at du setter den tilbake i sporet. E Åpne lokket til den uttakbare beholderen H og fjern stykke skumplast.

E E E E E E Bare når du benytter riktig drivstoff, kan du bruke ovnen på en trygg, effektiv og behagelig måte.

Gulvet skal være fast og helt plant. Endre plasseringen av varmeovnen hvis den ikke står plant. Ikke juster varmeovnen ved å legge bøker eller andre gjenstander under den.

Varmeovnen er nå klar til bruk.

B FYLLE PÅ DRIVSTOFF

Fyll den uttakbare beholderen på et hensiktsmessig sted, da det alltid kan bli litt søl. Følg fremgangsmåten nedenfor:

Pass på at varmeovnen er slått av.

Åpne det øvre lokket og løft den uttakbare beholderen ut av varmeovnen (fig. H). Merk: Det kan lekke noen dråper fra beholderen. Sett den uttakbare beholderen (lokket skal peke oppover) ned på gulvet og skru av drivstofflok- ket.

Fyll den uttakbare beholderen med en drivstoffpumpe (se bruksanvisningen til drivstoffpumpen.) Pass på at den står høyere enn den uttakbare behold- eren (fig. I). Sett den riflede slangen inn i åpningen på den uttakbare behold- eren.

Sjekk drivstoffmåleren på den uttakbare beholderen mens beholderen fylles (fig. J). Slutt å fylle når måleren viser at beholderen er full. Beholderen må ikke overfylles, spesielt ikke når drivstoffet er svært kaldt (drivstoff utvider seg når det varmes opp).

La resten av drivstoffet i pumpen renne tilbake i jerrykannen og ta pumpen forsiktig ut. Skru drivstofflokket omhyggelig på igjen. Fjern eventuelt drivst- offsøl.

Når ovnen er tent, må du alltid kontrollere om forbrenningskammeret 4 er plant ved å skyve det litt til venstre og til høyre med håndtaket 5 (fig. E). Bruk jevne og smidige bevegelser. Er ikke forbrenningskammeret plant, kan det føre til røyk- og sotutvikling.

D SLIK SKAL VARMEOVNEN BRENNE

Når du har tent varmeovnen, tar det 10 til 15 minutter før du kan kontrollere om den brenner godt. Er flammen for høy, kan det føre til røyk- og sotutvikling. Er flammen for lav, kan det føre til luktutvikling. Fig. Q viser minimal og største tillatte høyde på flammen. Flammen kan reguleres litt ved hjelp av flammeregulatoren 2 (fig. M). Flammen kan også bli for lav på grunn av: E utilstrekkelig drivstoff (fyll beholderen) E dårlig kvalitet på drivstoffet (ta kontakt med forhandler) E utilstrekkelig ventilasjon (åpne vindu eller dør) E svinn på veken (ta kontakt med forhandler og bytt veken, se avsnitt L)

Kontakt forhandleren hvis du ikke klarer å utbedre eventuelle funksjonsfeil ved hjelp av anvisningene nedenfor.

OVNEN SLÅR SEG IKKE PÅ

E Batteriene sitter ikke som de skal i holderen. Kontroller (Fig. G). E Det er ikke igjen nok strøm i batteriene til å slå på ovnen. Bytt batterier (fig. G). E Beholderen er tom for drivstoff, eller veken er blitt skiftet. Vent i 30 minutter når du har fylt på og byttet ut den uttakbare beholderen før du tenner varmeovnen. E Du skyver tenningsbryteren 3 ned med for stor kraft. Skyv den ned med litt mindre kraft (avsnitt C). FLAMMEN ER UREGELMESSIG, OG/ELLER DET ER SOT OG/ELLER LUKT E Forbrenningskammeret 4 er ikke satt riktig på plass. Bruk håndtaket ??? for å gjøre det plant, til det er lett å skyve det litt til venstre og til høyre så kammeret blir plant. E Du bruker drivstoff som er gått ut på dato. Start hver oppvarmingssesong med nytt drivstoff. E Du bruker feil type drivstoff. Se “Riktig drivstoff” i avsnittet “Viktig forhåndsinformasjon”. E Det har samlet seg støv nederst på ovnen. Kontakt forhandleren. E Vekehøyden er ikke som den skal. Kontakt forhandleren.

E Du bruker feil type drivstoff. Det er for flyktig. Se “Riktig drivstoff” i avsnittet “Viktig forhåndsinformasjon”. E Veken er plassert for høyt. Kontakt forhandleren. G VEDLIKEHOLD Varmeovnen trenger nesten ikke vedlikehold. Det er imidlertid viktig at du fjerner støv og flekker i rett tid med en fuktig klut. Ellers kan dette bli til flekker som vanskelig lar seg fjerne. Under normale forhold er bare 2 komponenter utsatt for slitasje:

Du kan skifte batteriene selv. Ikke kast gamle batterier sammen med annet husholdningsavfall. Følg lokale bestemmelser for avhending av kjemisk husholdningsavfall. Ikke kast batterier på bål, der de kan eksplodere, eller frigjøre farlig væske.

Tenn varmeovnen utenfor stua og la den brenne til alt drivstoffet er brukt opp.

Rengjør varmeovnen med en fuktig klut og tørk den av med en klut.

Ta batteriene ut av holderen K og oppbevar dem på et tørt sted.

Rengjør drivstoffilteret.

Oppbevar varmeovnen på et støvfritt sted, om mulig i originalemballasjen. Du må ikke ta vare på ubrukt drivstoff til neste oppvarmingssesong. Hvis det fort- satt er drivstoff igjen, må det avhendes i henhold til lokale forskrifter for avhending av kjemisk husholdningsavfall. I TRANSPORT Iverksett følgende tiltak for å unngå at det lekker drivstoff når du transporterer ovnen:

Ta ut den uttakbare beholder ut av ovnen og ta ut drivstoffilteret. Noen dråper kan lekke fra filteret; ha en klut tilgjengelig. Oppbevar drivstoffilteret og beholderen utenfor varmeovnen.

Vi avviser uttrykkelig alle andre erstatningskrav, inkludert følgeskade.

Garantien vil være ugyldig hvis konvektoren er modifisert, hvis det er brukt uoriginale deler, eller den er reparert av tredjeparter.

Garantien gjelder ikke skade som oppstår som følge av handlinger som ikke er i samsvar med bruksanvisningene, forsømmelse og bruk av feil type drivst- off eller hvis drivstoffet er gått ut på dato. Bruken av feil drivstoff kan til og med være farlig*.

• Lettantennelige stoffer kan føre til ukontrollert forbrenning og flammeutvikling. Prøv aldri å flytte på ovnen hvis dette skulle skje, men slå den alltid av øyeblikkelig (se avsnitt E). I eventuelle nødstilfeller kan du bruke brannslukker, men bare type B-brannslukker. karbondioksid- eller pulverapparat.

1 Barn må overvåkes for å sikre at de ikke bruker apparatet som leketøy. 2 Ikke flytt konvektoren når den brenner eller fortsatt er varm. Ikke fyll på konvektoren eller reparer den når den brenner eller fortsatt er varm. 3 Plasser forsiden av konvektoren minst 1,5 meter fra vegger, gardiner og møbler. 4 Ikke bruk konvektoren i støvete rom eller på svært trekkfulle steder. Du vil i begge tilfeller ikke oppnå optimal forbrenning. 5 Slå av konvektoren før du legger deg. 6 Oppbevar og flytt på drivstoff bare i egnede beholdere og jerrykanner. 7 Påse at drivstoffet ikke utsettes for varme eller ekstreme temperaturfo- randringer. Oppbevar alltid drivstoffet på et kjølig, tørt og mørkt sted (sollys vil påvirke kvaliteten). 8 Bruk aldri konvektoren der det kan forekomme skadelige gasser eller damp (f.eks. eksosgass eller damp fra maling). 9 Vær oppmerksom på at gitteret på konvektoren blir varmt. Det er risiko for brann hvis apparatet dekkes til. 10 Påse alltid at det er nok ventilasjon. 11 Dette apparatet bør ikke brukes av personer (inklusive barn) som har redusert fysisk, sensorisk eller mental funksjonsevne, eller som er uten erfaring med eller kunnskap om apparatet, hvis de ikke har fått tilsyn eller veiledning i bruken av dette apparatet av en person som er ansvarlig for deres sikkerhet. 12 Dette apparatet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap, hvis de får tilsyn eller instruksjon vedrørende bruk av apparatet på en sikker måte og forstår farene som er involvert. 13 Barn skal ikke leke med apparatet. 14 Rengjøring og brukervedlikehold skal ikke gjøres av barn uten tilsyn.

L PASS PÅ AT OVNEN ER AV OG HELT KALD FØR DU BEGYNNER Å BYTTE VEKEN. 1a. Åpne tanklokket H og fjerne drivstofftanken I. 1b. Ta ut batteriene for å forhindre mulige brannskader. 1c. Åpne frontgrillen og fjerne forbrenningskammeret D. 1d. Fjern vekejustering B ved å trekke den rett ut. 2a. Skru ut de fem skruene, 1 fra bak og 2 på høyresiden og 2 fra venstre side av kabinettet. 2b. Fjern sensoren på baksiden av skapet.

3. Ta av kasse ved å trekke den rett opp.

4. Fjern de 1 skrue på dekselet A / B.

5a. Fjern kontakten (1EA) fra tenneren. 5b. Fjern velting sikkerhetsbryter ved å skru 1. skrue. 5c. Fjern de 3 kontakter (3EA) av PCB.

6. Skru av fire vingemuttere

slik at veken fester seg tett rundt innsiden av veken hylsen, glatter ut eventuelle rynker.

12. Vri vekereguleringsbryteren og kontroller for å være

sikker på at veken beveger seg opp og ned fritt.

STEP 16 STEP 18 STEP 26 STEP 27 STEP 3 STEP 23 STEP 17 5/16" STEP 19 STEP 20STEP 20 STEP 21 STEP 25 15. Hev veken i høyeste posisjon og trekk til vingemuttere i flere trinn.16. Sjekk vekehøyden. Det bør være 5/16 over kragen.17. Sjekk for riktig klaring mellom vekeholderen og utkast tube. Det bør være den samme på alle kanter.18a. Sett tilbake vippebryteren enheten ved å skyve den slukker knott.18b. Koble de 3 kontakter (3EA) med PCB.18c. Fjern kontakten (1EA) fra tenneren.19. Kontroller funksjonen til velting sikkerhetsstopp ved å skyve slukke knappen for å rokke ved pendelen.20. Installere den automatisk tenning forsamlingen.21. Installere vinddeksel A / B.22. Sett på kabinettet.23. Stram de fem skruene på kabinettet og installere sen-soren på baksiden av kabinettet.24. Installere forbrenningskammeret og drivstofftanken.25. Installere veken innstillingsknappen. Lukk frontplaten.Installer batteriene i batterikassen og fylle tanken med Qlima Premium Quality Fuels . Sett tanken inn i ovnen og vent i minst 60 minutter for den nye veken til helt mettet med drivstoffet.1 LEES EERST DE GEBRUIKSAANWIJZING. 2 RAADPLEEG BIJ TWIJFEL UW DEALER.
