MANUALE UTENTE Meridian Woody CADAC

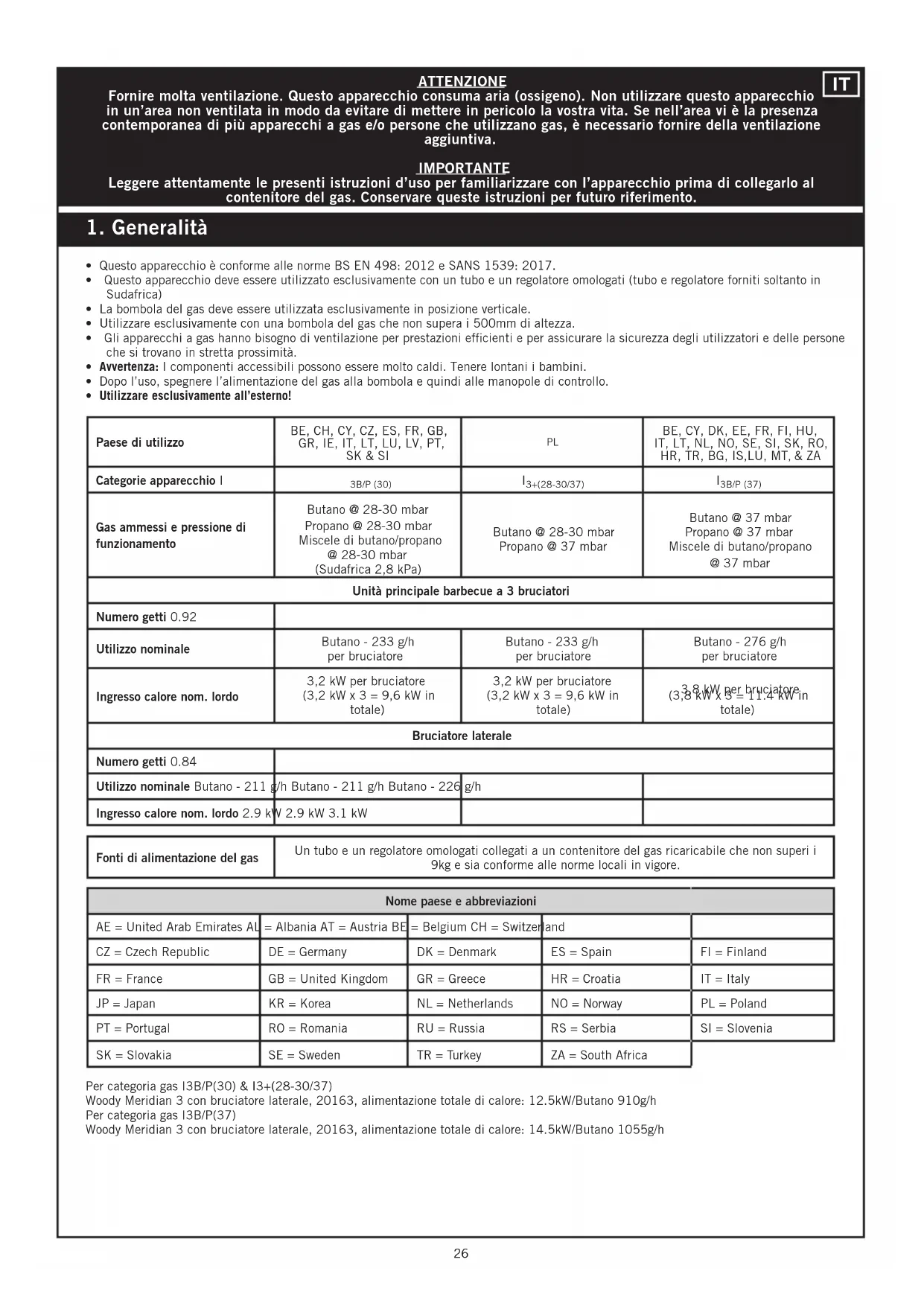

- Questo apparecchio è conforme alle norme BS EN 498: 2012 e SANS 1539: 2017.
- Questo apparecchio deve essere utilizzato esclusivamente con un tubo e un regolatore omologati (tubo e regolatore forniti soltanto in Sudafrica)
- La bombola del gas deve essere utilizzata esclusivamente in posizione verticale.
- Utilizzare esclusivamente con una bombola del gas che non supera i 500mm di altezza.
- Gli apparecchi a gas hanno bisogno di ventilazione per prestazioni efcienti e per assicurare la sicurezza degli utilizzatori e delle persone che si trovano in stretta prossimità.
- Avvertenza: I componenti accessibili possono essere molto caldi. Tenere lontani i bambini.
- Dopo l’uso, spegnere l’alimentazione del gas alla bombola e quindi alle manopole di controllo.
- Utilizzare esclusivamente all’esterno! Fonti di alimentazione del gas Un tubo e un regolatore omologati collegati a un contenitore del gas ricaricabile che non superi i 9kg e sia conforme alle norme locali in vigore. Paese di utilizzo BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK & SI
BE, CY, DK, EE, FR, FI, HU, IT, LT, NL, NO, SE, SI, SK, RO, HR, TR, BG, IS,LU, MT, & ZA Categorie apparecchio I 3B/P (30) 3+(28-30/37) 3B/P (37) Gas ammessi e pressione di funzionamento Butano @ 28-30 mbar Propano @ 28-30 mbar Miscele di butano/propano @ 28-30 mbar (Sudafrica 2,8 kPa) Butano @ 28-30 mbar Propano @ 37 mbar Butano @ 37 mbar Propano @ 37 mbar Miscele di butano/propano @ 37 mbar Unità principale barbecue a 3 bruciatori Numero getti 0.92 Utilizzo nominale Butano - 233 g/h per bruciatore Butano - 233 g/h per bruciatore Butano - 276 g/h per bruciatore Ingresso calore nom. lordo 3,2 kW per bruciatore (3,2 kW x 3 = 9,6 kW in totale) 3,2 kW per bruciatore (3,2 kW x 3 = 9,6 kW in totale) 3,8 kW per bruciatore (3,8 kW x 3 = 11.4 kW in totale) Bruciatore laterale Numero getti 0.84 Utilizzo nominale Butano - 211 g/h Butano - 211 g/h Butano - 226 g/h Ingresso calore nom. lordo 2.9 kW 2.9 kW 3.1 kW Nome paese e abbreviazioni AE = United Arab Emirates AL = Albania AT = Austria BE = Belgium CH = Switzerland CZ = Czech Republic DE = Germany DK = Denmark ES = Spain FI = Finland FR = France GB = United Kingdom GR = Greece HR = Croatia IT = Italy JP = Japan KR = Korea NL = Netherlands NO = Norway PL = Poland PT = Portugal RO = Romania RU = Russia RS = Serbia SI = Slovenia SK = Slovakia SE = Sweden TR = Turkey ZA = South Africa Per categoria gas I3B/P(30) & I3+(28-30/37) Woody Meridian 3 con bruciatore laterale, 20163, alimentazione totale di calore: 12.5kW/Butano 910g/h Per categoria gas I3B/P(37) Woody Meridian 3 con bruciatore laterale, 20163, alimentazione totale di calore: 14.5kW/Butano 1055g/h2727
2. Norme di sicurezza
- Prima di ogni utilizzo e prima di collegarlo alla bombola del gas, vericare che il tubo e la guarnizione sul regolatore non siano usurati o danneggiati.

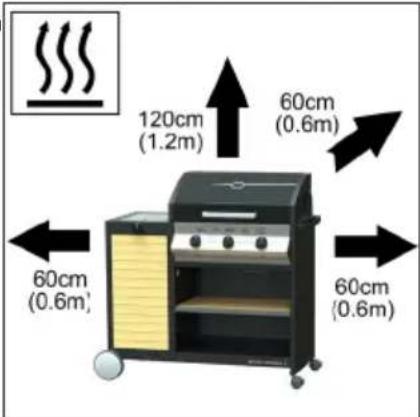

- Assicurarsi che l’apparecchio venga utilizzato lontano da materiali inammabili. Le distanze minime di sicurezza sono 1,2m sopra l’apparecchio e 600mm dietro e sui lati dell’apparecchio.
- Non utilizzare l’apparecchio se danneggiato, presenta perdite o non funziona correttamente.
- Tenere le bombole del gas lontane da calore o amme. Non posizionare su un fornello o qualsiasi altra supercie calda.
- Assicurarsi che l’unità assemblata sia stabile e non dondoli.
- Non coprire o modicare le aperture di alimentazione dell’aria primaria nei bruciatori, poiché questo inuenzerà le prestazioni del prodotto e potrà avere come conseguenza una amma instabile.
- In caso di ritorno di amma (caso in cui la amma torna indietro e inamma l’ugello), spegnere immediatamente l’alimentazione del gas chiudendo la valvola di controllo sulla bombola del gas e poi la valvola dell’apparecchio. Dopo aver spento la amma, rimuovere il regolatore e vericare lo stato della sua guarnizione. In caso di dubbio, sostituire la guarnizione. Riaccendere l’apparecchio come descritto nella Sezione 3 qui di seguito. Se la amma dovesse presentare un ritorno in modo sistematico, restituire il prodotto al proprio agente di riparazione CADAC autorizzato.
- Qualora l’apparecchio presenti una perdita (odore di gas), chiudere immediatamente la manopola di controllo presente sulla bombola del gas. Se si intende vericare la presenza di perdite sull’apparecchio, effettuare questa operazione all’aria aperta. Non cercare di individuare perdite utilizzando una amma; utilizzare acqua saponata.
- Il modo corretto consiste nell’applicare dell’acqua saponata sui punti di giuntura. Se si formano delle bolle, signica che c’è una perdita di gas. Spegnere immediatamente l’alimentazione del gas innanzitutto chiudendo la valvola di controllo presente sul contenitore del gas e poi chiudendo la valvola dell’apparecchio. Vericare che tutti i collegamenti siano realizzati in modo corretto. Vericare nuovamente con acqua saponata. Qualora la perdita di gas persista, restituire il prodotto al proprio rivenditore CADAC per una verica/riparazione.
- Non modicare l’apparecchio o utilizzarlo per altri ni diversi da quello per il quale è stato progettato.
- Durante l’uso, parte dell’apparecchio può diventare calda, in particolare le aree di cottura e la cappa. Evitare di toccare le parti calde a mani nude. Si raccomanda l’uso di guanti da forno.
- Tenere sempre i bambini lontani dall’apparecchio.
- Questo apparecchio consuma ossigeno e ha bisogno di ventilazione per garantire prestazioni ottimali e la sicurezza delle persone che si trovano in prossimità dello stesso.
- Non spostare l’apparecchio mentre è in funzione.
- Le parti sigillate dal produttore o dal suo agente non devono essere modicate dall’utilizzatore. NOTA
- Non attorcigliare o pizzicare il tubo. Assicurarsi che resti lontano dal corpo del barbecue in modo da evitare il deterioramento/danneggiamento del tubo a causa del calore.

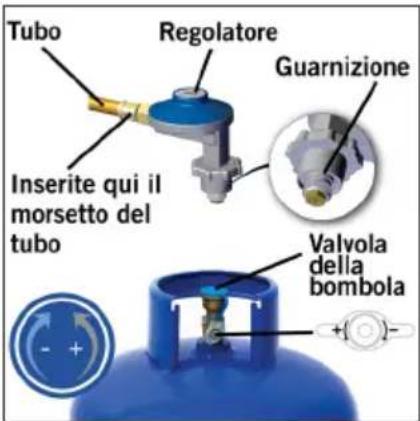

- Montare una estremità del tubo a bassa pressione sull’ugello del regolatore e l’altra estremità sull’ugello del barbecue premendo le estremità in sede il più saldamente possibile. Bloccare in posizione con una fascetta per tubi su entrambe le estremità del tubo.
- Assicurarsi che i collegamenti siano effettuati in modo ben saldo e non consentano perdite di gas.
- Vericare che non vi siano perdite di gas prima di utilizzare l’apparecchio.
- L’apparecchio va utilizzato con un tubo e un regolatore omologati collegati a un contenitore del gas ricaricabile che non superi i 9kg e sia conforme alle norme locali in vigore.
- Non ostruire le aperture di ventilazione dell’armadietto.
- Non modicare l’apparecchio. Modicare l’apparecchio può essere pericoloso.
- Avvertenza: Dato che questo barbecue non presenta alcuna limitazione all’emissione di gas incombusti, lo si deve installare e/o utilizzare ALL’ARIA APERTA o in un’AREA AMPIAMENTE VENTILATA. Assicuratevi che questo barbecue venga installato in un’AREA AMPIAMENTE VENTILATA; almeno il 25% dell’area di supercie (somma della supercie delle pareti) deve essere aperta.
- Non spostare l’apparecchio durante l’uso.
- Qualsiasi modica all’apparecchio può essere pericolosa.
- Avvertenza: Una bombola di GPL non collegata per l’uso non deve essere immagazzinata in prossimità di questo o di altri apparecchi. IT2828
4. Installazione e sostituzione della bombola del gas
- Rima di collegare l’apparecchio a una bombola del gas, assicurarsi che la guarnizione in gomma sul regolatore sia in posizione e in buono stato.
- Effettuare questa verica ogni volta che collegate l’apparecchio a una bombola del gas.
- Sofare via l’eventuale polvere presente sull’apertura della bombola per evitare la possibile ostruzione del getto.
- Assicurarsi che la bombola del gas sia installata e sostituita in un luogo ben ventilato, preferibilmente all’esterno, lontano da qualsiasi sorgente di accensione, quali amme libere, e lontano da altre persone.
- Assicurarsi che la bombola del gas sia sempre mantenuta in posizione verticale. Serrare a mano il regolatore sulla bombola no a quando sarà completamente innestato.
- In caso di perdite sull’apparecchio (odore di gas), spegnere tutte le sorgenti di accensione nelle prossimità dell’apparecchio. Se si desidera vericare la presenza di perdite sull’apparecchio, utilizzare acqua saponata e applicarla sull’area in cui si sospetta vi sia la perdita. Se si formano delle bolle signica che c’è una perdita di gas. Vericare che tutti i collegamenti siano innestati in modo sicuro e vericare nuovamente con acqua saponata. Se non si riesce a risolvere la perdita di gas, non utilizzare l’apparecchio. Contattare il proprio fornitore locale CADAC per assistenza.
- Quando si sostituisce la bombola del gas, chiudere innanzitutto la valvola della bombola e poi la valvola dell’apparecchio, assicurandosi che la amma sia spenta e quindi svitare il regolatore.
- Reinstallare il regolatore su una bombola piena osservando le stesse precauzioni descritte in precedenza.
- Dopo aver completamente assemblato l’apparecchio, effettuare una verica dell’assenza di perdite di gas prima di metterlo in funzione.
3. Utilizzo dell’apparecchio
- Posizionare la bombola nell’armadietto, nello spazio previsto.
- Utilizzare l’apparecchio soltanto su una supercie stabile.
- Prima dell’uso, assicurarsi di aver posizionato la vaschetta raccogli-gocce.
- Vericare che la bombola del gas sia collegata correttamente all’apparecchio.
- Assicurarsi che la valvola di controllo della bombola sia in posizione aperta.
- Per accendere l’apparecchio utilizzando il dispositivo di accensione automatico, premere e ruotare la manopola di controllo in senso antiorario no a che non si sente la resistenza della molla. Tenere la manopola in posizione per 3 – 5 secondi per consentire al gas di uire e poi ruotare la manopola completamente in senso antiorario no alla posizione HIGH. Questo farà sì che il dispositivo di accensione automatico accenda il bruciatore. Se il bruciatore non si accende la prima volta, ruotare la manopola di controllo in posizione OFF e attendere 5 minuti, ripetere la procedura no a quando il bruciatore non si accende.
- Nota! Tutti i bruciatori sono dotati di un dispositivo di accensione automatico.
- Accensione incrociata: Per accendere i bruciatori utilizzando l’accensione incrociata, accendere il bruciatore di sinistra come descritto in precedenza.
- Per accendere i restanti bruciatori, ruotare semplicemente le manopole di controllo in posizione HIGH assicurandovi che la sequenza di accensione sia tale che ogni bruciatore acceso sia immediatamente adiacente al bruciatore che è già acceso.
- Accensione manuale: Per accendere i bruciatori manualmente, rimuovere innanzitutto il piatto griglia in ghisa il deettore posto direttamente sotto lo stesso. Accendete un ammifero o un accendino e posizionatelo vicino al lato sinistro del bruciatore. Abilitare l’alimentazione del gas a tale bruciatore premendo semplicemente la valvola di controllo e ruotandola in senso antiorario. Questo farà accendere il bruciatore. Quando il bruciatore è acceso, riposizionare con molta attenzione il deettore e il piatto griglia in ghisa. Non sarà possibile accendere i restanti bruciatori nel modo descritto in precedenza al punto “Accensione incrociata”.
- Utilizzare le manopole di controllo per regolare l’intensità di amma dei singoli bruciatori sul livello desiderato, ruotando la manopola in senso antiorario per ridurre la amma e in senso orario per aumentarla.
- Dopo l’uso, chiudere innanzitutto la valvola sulla bombola del gas. Quando la amma è spenta, chiudere le valvole di controllo dei bruciatori sull’apparecchio ruotando completamente le manopole di controllo in senso orario.
5. Manutenzione generale
- Non vi sono intervalli di manutenzione predeterminati per questo apparecchio.
- È pericoloso utilizzare un apparecchio in cui la guarnizione e/o il tubo siano crepati o deteriorati. Prima di utilizzare l’apparecchio, ispezionare entrambe le guarnizioni e il tubo regolarmente e sostituirli se non sono in buono stato.
- Se l’apparecchio è stato utilizzato sarà caldo. Lasciare che si raffreddi a sufcienza prima di tentare di effettuare qualsiasi intervento di manutenzione.
- I barbecue CADAC Patio sono dotati di getti specici CADAC per regolare la quantità corretta di gas. Se il foro sul getto si bloccasse, si potrebbe avere una amma ridotta o addirittura nessuna amma. Non cercare di pulire il getto con uno spillo o simili, poiché questo potrebbe danneggiare l’orizio e questo renderebbe l’apparecchio non sicuro. Fare riferimento alla Tabella 1 per le dimensioni dei getti. Sostituire un getto bloccato
- Assicurarsi che la valvola della bombola sia chiusa, quindi, scollegare l’apparecchio dalla bombola del gas.
- Rimuovere i piatti griglia. Rimuovere i paraamma per esporre i bruciatori. Rimuovere le viti di ssaggio del bruciatore interessato.
- Rimuovere il bruciatore interessato sollevandolo dalla sua posizione, facendo attenzione a non danneggiare la valvola di controllo durante questa operazione. Questo esporrà il getto.
- Svitare il getto bloccato utilizzando una chiave adatta e sostituirlo con un nuovo getto. Non utilizzare pinze sul getto poiché questo può danneggiarlo, rendendo il getto inutilizzabile o impossibile da rimuovere.
- Non serrare eccessivamente poiché questo può danneggiare il getto. Per rimontare il tutto, seguire la procedura in senso inverso. IT2929
6. Ricerca e risoluzione guasti
- Una amma normale è blu e può avere una punta arancione o gialla. Se la amma è completamente gialla, può essere che il getto non sia installato in modo stabile. Fissare nuovamente il getto per assicurare che non vi siano perdite di gas. Anche una bombola del gas troppo piena può causare ampie amme gialle. Dovesse essere questo il caso, restituire la bombola alla stazione di riempimento e farne vericare il peso.
- Vericare che le aperture (fori) di alimentazione dell’aria primaria nei bruciatori siano puliti ed esenti da ostruzioni.
- Se la potenza della amma cala o il gas non si accende, vericare che la bombola del gas contenga ancora gas (scuoterla per sentire il rumore generato dal liquido). Se c’è ancora gas, il getto potrebbe essersi bloccato o parzialmente bloccato.
- Se si sospetta la presenza di un getto bloccato, seguire le istruzioni di cui sopra.
- Per pulire il corpo passarlo con un panno umido utilizzando un po’ di detersivo se necessario.
- Non utilizzare detergenti o pagliette abrasive poiché questo causerà danni permanenti alla supercie verniciata.
- Anche se l’acciaio inox è molto resistente all’ossidazione e alla ruggine rispetto agli acciai normali, richiede comunque una cura opportuna. Raccomandiamo quanto segue:
- Dopo l’uso, pulire le superci in acciaio inox con acqua pulita e un panno morbido per una pulizia leggera; utilizzare invece un detergente per acciaio inox disponibile in commercio applicandolo su un panno morbido per le aree più difcili da pulire. Assicurarsi di rimuovere tutto il detergente per acciaio inox in eccesso dopo aver pulito il vostro barbecue.
- Per rimediare ad annerimenti o fenomeni di vaiolatura minori, si può usare una paglietta leggera, non metallica. È importante stronare le superci in acciaio inox con la grana naturale per evitare di lasciare dei graf visibili.
- Tra gli usi, è una buona idea lasciare il barbecue coperto per evitare che polveri o sali sospesi nell’aria si depositino sulle superci in acciaio. Se lasciate troppo a lungo queste particelle possono agire diventando punti di formazione di ruggine.
- Facendo un minimo di attenzione, il vostro investimento in acciaio inox di qualità conserverà a lungo la sua nitura favolosa e il suo valore.
- Maneggiare l’apparecchio con cura. Non farlo cadere.
- Dopo l’uso, attendere che l’apparecchio si raffreddi, scollegarlo dalla bombola del gas e riporlo in un luogo fresco e asciutto, lontano dal calore.
- Tenere la cappa chiusa quando l’apparecchio non è in uso per evitare che sporcizia e insetti cadano nell’unità, cosa che potrebbe inuenzare il usso del gas.
- Utilizzare una copertura per barbecue CADAC, soprattutto se l’unità viene riposta all’esterno.
- Prima di ogni utilizzo, assicurarsi che i bruciatori e i tubi a effetto Venturi siano esenti da insetti, polvere e ragnatele. Denominazione Part. N° Denominazione Part. N° Denominazione Part. N° Getto (unità barbecue) 0.92 Scaldavivande 98507 Piatto griglia in ghisa da 105mm 98510-4 Getto (bruciatore laterale) 0.84 Pietra ollare 98394 Griglia in ghisa da 265mm 98510-5 Piatto griglia reversibile 98505 Griglia argentina 98396 Griglia in ghisa da 105mm 98510-6 Paraamma 98512-SP010 Teppanyaki 98506 Griglia pressata da 263mm 98510-1 Girarrosto 3B 98354 Piatto griglia in ghisa da 265mm 98510-3 Griglia pressata da 113mm 98510-2 Girarrosto 4B 98357 263mm Plancha 98510-100 Sostituzione del tubo
- La lunghezza del tubo non deve essere inferiore a 0,8m né superare i 1,2m. Vericare la data di produzione riportata sul tubo e sostituirlo se mostra segni di screpolatura o fragilità. Con questo apparecchio si può utilizzare soltanto un tubo per GPL conforme alle norme locali. Sostituzione del regolatore
- Utilizzare un regolatore da 30 mbar per butano (o propano) con categoria gas I3B/P(30).
- Utilizzare un regolatore da 30 mbar (per butano) o un regolatore da 37 mbar (per propano) con categoria gas I3+(28-30/37).
- Utilizzare un regolatore da 37 mbar per butano (o propano) con categoria gas I3B/P(37).
- È importante che il collegamento tra l’uscita del regolatore e il tubo di bassa pressione sia serrato e assicurato da una fascetta per tubi metallica. Vericare sempre il punto di giuntura per rilevare eventuali perdite di gas come descritto nella sezione 4 di cui sopra.
9. Parti di ricambio e accessori
- Usare esclusivamente i ricambi originali CADAC, che sono garanzia di massime prestazioni. IT3030
10. Restituzione dell’apparecchio per riparazioni o assistenza
- Non modicare l’apparecchio. Questo può rendere l’apparecchio non sicuro.
- Qualsiasi modica renderà nulla la garanzia CADAC (Pty) Ltd.
- Se non si riesce a risolvere un guasto seguendo le presenti istruzioni, contattare il proprio fornitore locale CADAC per un’ispezione e/o una riparazione.
CADAC (Pty) Ltd garantisce questo Barbecue a Gas CADAC all’ACQUIRENTE ORIGINARIO per eventuali difetti dei materiali e di fabbricazione a partire dalla data di acquisto come segue: Valvole: 5 anni parti in plastica nessuna garanzia parti smaltate 2 anni (Valido solo se la VE non è stato danneggiato o tagliato) Ghisa: 5 anni Strutture verniciate: 1 anno Bruciatori in acciaio inox: 2 anno La garanzia è valida solo per il prodotto assemblato e utilizzato secondo le istruzioni riportate sullo stampato. CADAC può richiedere debito scontrino per eventuale verica della data di acquisto. L’ACQUIRENTE È QUINDI TENUTO A CONSERVARE LA RICEVUTA DI ACQUISTO DEL PRODOTTO. Questa garanzia limitata copre eventuali riparazioni o sostituzione delle parti che, dietro verica, CADAC ritiene difettose per cause che rientrano nell’utilizzo in condizioni di normale funzionamento. Prima della restituzione di parti in garanzia, contattare sempre il Servizio clienti locale indicando i dati riportati sul manuale oppure chiamare il numero 0860 223 220 (solo RSA). Se CADAC conferma il difetto e accetta il reclamo in garanzia, la sostituzione non comporta addebiti. CADAC invierà all’acquirente le parti interessate in porto franco o per posta prepagata. Restano escluse dalla garanzia eventuali avarie o inconvenienti operativi causati da incidenti, abusi, uso improprio, errata applicazione, vandalismi, montaggio o manutenzione o impiego non conformi, ovvero mancata manutenzione normale e periodica, compresi tra l’altro eventuali danni causati da insetti penetrati nei condotti del bruciatore, come indicato nel manuale d’uso. Sono altresì esclusi dalla garanzia il deterioramento e i danni provocati da condizioni atmosferiche avverse tra cui grandine, tornado o uragani, terremoti, sbiadimento per contatto diretto con prodotti chimici anche eventualmente presenti nell’atmosfera. Non si riconoscono altre garanzie eccetto quelle espressamente indicate in questo documento e le eventuali garanzie implicite applicabili di commerciabilità e idoneità sono comunque di durata limitata al periodo di copertura di questa garanzia limitata così come espressa. Alcune giurisdizioni non prevedono limitazioni di garanzia implicita, quindi la limitazione della garanzia può non risultare valida in alcuni territori. CADAC declina ogni responsabilità in caso di rivendicazioni per danni speciali, indiretti o consequenziali. Talune giurisdizioni non prevedono esclusioni o limitazioni per danni incidentali o consequenziali, quindi le limitazioni o esclusioni di garanzia previste in questo documento possono non risultare valide in taluni territori. CADAC non autorizza nessuna persona sica o giuridica a impegnarsi per suo conto o ad assumere obblighi per quanto concerne la vendita, l’assemblaggio, l’impiego, la rimozione, la restituzione o sostituzione dei suoi prodotti e declina ogni responsabilità in merito. Questa garanzia vale esclusivamente per i prodotti venduti al dettaglio. Per sfruttare e assicurare la longevità del vostro prodotto CADAC, fare riferimento alla sezione di pulizia e manutenzione del manuale utente, prestando particolare attenzione alla cura dell’acciaio inox. IT3131 OPGELET Zorg voor voldoende ventilatie. Dit gasapparaat verbruikt lucht (zuurstof). Deze gasbarbecue mag daarom alleen in de buitenlucht gebruikt worden. BELANGRIJK Lees deze gebruiksaanwijzing zorgvuldig door, zodat u bekend raakt met het apparaat voordat u het aansluit op de bijbehorende gases. Bewaar deze instructies voor toekomstig gebruik.
