Tipo di prodotto	Congelatore
Marca	Haier
Modello	HFK136AAB
Volume netto totale	80 L
Volume di congelamento	80 L
Capacità di congelamento	4 kg/24 h
Classe climatica	ST
Classe energetica	A+
Consumo energetico	172 kWh/anno
Tensione nominale	220-240 V~
Frequenza nominale	50 Hz
Corrente nominale	0,6 A
Potenza nominale	65 W
Refrigerante	R600a (37 g)
Isolamento	Ciclopentano
Protezione contro gli urti	Classe I
Piedini regolabili	Sì
Inversione porta	Sì
Sbrinamento	Manuale (1 volta al mese consigliato)
Termostato	Regolabile (Min/Max)
Numero di cassetti	1
Tipo di porta	Coperchio superiore

Domande frequenti - HFK136AAB HAIER

Come installare il congelatore?

Posizionare l'apparecchio su una superficie piana e solida, in un luogo ben ventilato, lontano da fonti di calore e dalla luce solare diretta. Lasciare uno spazio di almeno 5 cm sui lati e 10 cm sul retro. Installare i distanziatori per mobili forniti per la protezione e il controllo della distanza dal muro.

Come regolare la temperatura?

Ruotare la manopola del termostato situata nella parte superiore dell'apparecchio. Le posizioni vanno da 'Min' (temperatura più calda) a 'Max' (temperatura più fredda). Per un uso normale, impostare sulla posizione intermedia 'MED'. La temperatura interna è influenzata anche dalla temperatura ambiente, dalla frequenza di apertura della porta e dalla quantità di alimenti.

Qual è la procedura di sbrinamento?

Spegnere l'alimentazione elettrica, aprire la porta e rimuovere gli alimenti congelati. Rimuovere la brina con una spatola di plastica (non utilizzare utensili metallici). Asciugare l'interno con un panno morbido e asciutto. Si consiglia di sbrinare una volta al mese.

Come invertire il senso di apertura della porta?

Rimuovere le viti del coperchio e della cerniera superiore, quindi sollevare la porta. Rimuovere la cerniera inferiore e il piedino regolabile, quindi invertire il perno della testata. Installare la cerniera inferiore sul lato sinistro, rimontare la porta e fissare la cerniera superiore. Seguire le istruzioni dettagliate nel manuale.

Cosa fare se l'apparecchio non raffredda abbastanza?

Verificare che la porta sia ben chiusa e non aprirla troppo frequentemente. Assicurarsi che l'apparecchio sia sufficientemente lontano dal muro (almeno 10 cm). Ridurre la quantità di alimenti se è troppo pieno. Impostare il termostato su una posizione più fredda (3 o superiore).

Come pulire l'apparecchio?

Scollegare l'apparecchio. Utilizzare un panno morbido imbevuto di acqua tiepida o un detergente neutro per pulire l'interno e l'esterno. Asciugare con un panno morbido e asciutto. Pulire anche il condotto dell'acqua di sbrinamento sul retro. Effettuare una pulizia una volta al mese.

Cosa fare in caso di interruzione di corrente?

Gli alimenti rimangono freddi per circa 16 ore. Aprire la porta il meno possibile. Non inserire alimenti aggiuntivi. Se l'interruzione dura più di 16 ore, preparare dei blocchi di ghiaccio e posizionarli sopra il vano congelatore. Dopo il ritorno della corrente, controllare lo stato degli alimenti.

Qual è la capacità di congelamento?

La capacità di congelamento è di 4 kg per 24 ore. Non superare questa quantità per garantire un congelamento efficace.

Cosa fare se l'apparecchio fa rumore?

Verificare che l'apparecchio sia stabile e lontano dal muro. Regolare i piedini regolabili per stabilizzarlo. Assicurarsi che gli accessori all'interno siano posizionati correttamente. I rumori del liquido refrigerante sono normali.

Come conservare gli alimenti nel congelatore?

Avvolgere gli alimenti freschi in pellicola trasparente, carta alluminio o contenitori ermetici prima di congelarli. Evitare il contatto diretto con alimenti già congelati. Non ricongelare mai un alimento scongelato. Rispettare i tempi di conservazione raccomandati dai produttori.

MANUALE UTENTE HFK136AAB HAIER

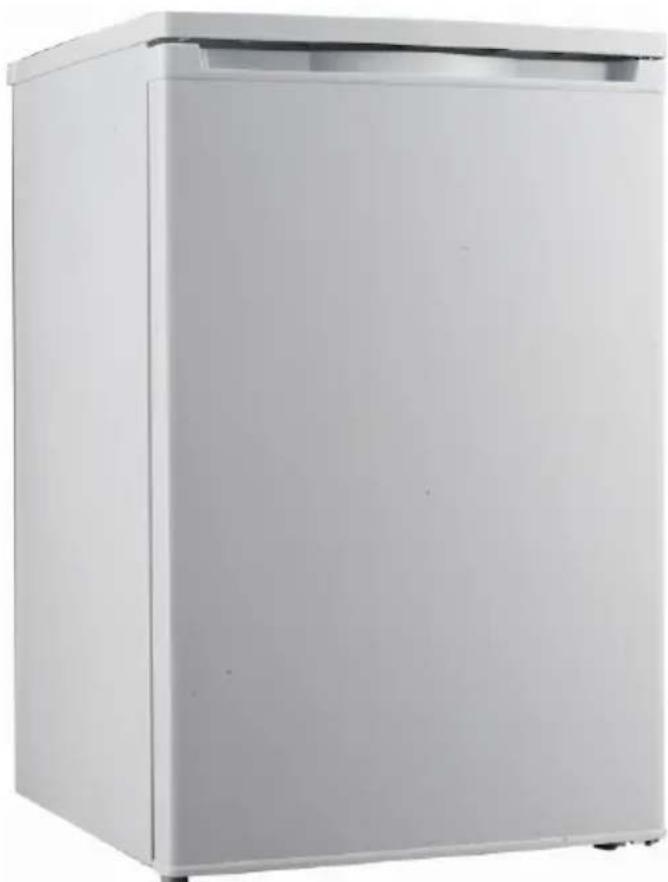

Congelatore verticale

ISTRUZIONI D'USO

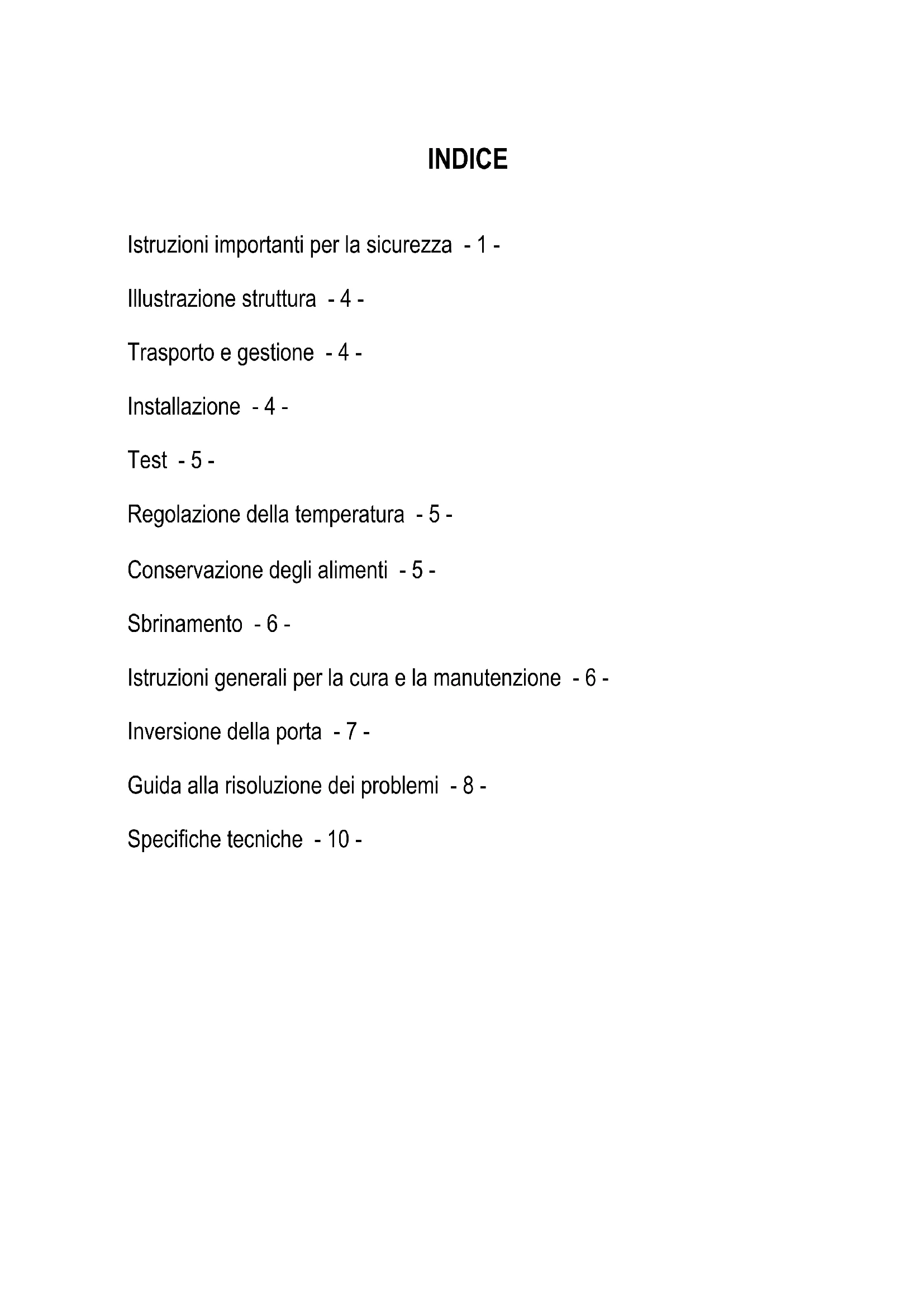

INDICE

Istruzioni importanti per la sicurezza - 1 -

Illustrazione struttura - 4 -

Trasporto e gestione - 4 -

Installazione - 4 -

Test - 5 -

Regolazione della temperatura - 5 -

Conservazione degli alimenti - 5 -

Sbrinamento - 6 -

Istruzioni generali per la cura e la manutenzione - 6 -

Inversione della porta - 7 -

Guida alla risoluzione dei problemi - 8 -

Specifiche tecniche - 10 -

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

1. Questa apparecchiatura più essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se sono stati astruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini non devono giocare con l'apparecchiatura. La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambinienza supervisione.

2. L'apparecchiatura è destinata all'uso domestico e applicazioni simili, tra cui:

3. Cucine per il personale in negozi, uffici e altri ambienti di lavoro

4. Fattorie e clienti di hotel, motel e altri ambienti residenziali
5. Ambienti tipo bed and breakfast

6. Catering e usi simili non di vendita

7. Avverenza: Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento

8. Avverenza: Eccetto per quanto indicate dal produttore, NON usare dispositivi elettrici all'interno delle unità.

9. Avvertenza: Non cercare mai di usare il disposativo per applicazioni o in modi non descritti nelle istruzioni; in caso contrario si potrebbero correre gravi pericoli.

10. Avvertenza: Qualora il cavo di alimentazione sia danneggiato, o qualora il dispositivo abbia delle anomalie di funzionamento di qualsiasi tipo, INVITiamo a restituirlo al produttore, all'agente di servizio autorizzato o a persone con qualifica simile che procederanno al suo esame, alla sua riparazione o a qualsiasi altro intervento per evitare di correre pericoli.
11. AVVERTENZA: Tenere le aperture di ventilazione, nell'alloggiamento del disposativo o nella struttura a incasso,enza ostruzioni.
12. AVVERTENZA: Non danneggiare il circuito refrigerante.
13. AVVERTENZA: Non utilizzato apparecchiature elettriche all'interno dei comparti di conservazione degli alimenti, ad eccezione di quelli consigliati dal costruttore
14. Non usare il dispositivo in ambienti polverosi o in atmospere infiammabili (gas infiammabili, vapori, vapori da solventi organici, ecc.)
15. Non stoccare sostanze explosive quali ad esempio aerosol con propellente inflammabile in quello dispositivo.
16. Non versare acqua direttamente sul congelatore; ciò potrebbe compromettere l'isolamento e causare fenomeni di corrosione.

17. Inserire la spina in una presa dotata di messa a terra. Verificare di spingere la spina fino in fondo in fase di collegamento del disposativo.

18. Al fine di evitare possibili danni all'ambiente o all'uomo, derivanti da uno smaltimento corretto dei rifiuti, riciclarlo in modo responsabile al fine di promuovere un riutilizzo disponibile delle risorse materiali. Lo smaltimento dovrebbe avvenire unicamentetramite i punti di raccolta pubblici.

19. Il disposativo va collocato su una superficie orizzontale; sare è in-oltre opportuno garantire un'adeguata ventilazione. Non cercare di sostituire o riparare le componenti in modo autonomo; ove necessario, chiedere aiuto all'agenzia di addetta alla manutenzione.
20. Gestire sempre il disposativo per evitare eventuali danni.
21. Attenzione: Non collegare il cavo di messa a terra a tubi dell'acqua o tubi del gas.
22. Attenzione: non conservare basi forti, acidi forti, solventi organici o beni corrosivi insiemeagli alimenti.
23. Rimandiamo alla sezione "Guida alla risoluzione dei problemi" quando l'unità riscontra dei problemi. Non cercare di risolverere i problemi da soli; rimandiamo unicamente al technique certificate.
24. Per quanto riguarda le informazioni sull'installazione, il funzionamento, la manutenzione e lo smaltimento del dispositivo rimandiamo alle seguentisezioni del manuale.

Il disposizione è stato testato conformmente a tutte le linee guidha CE del caso, ad esempio direttive sulla compatibilità elettromagnetica e sulla bassa tensione, ed è stato realizzato in conformità con le più recenti normative di sicurezza.

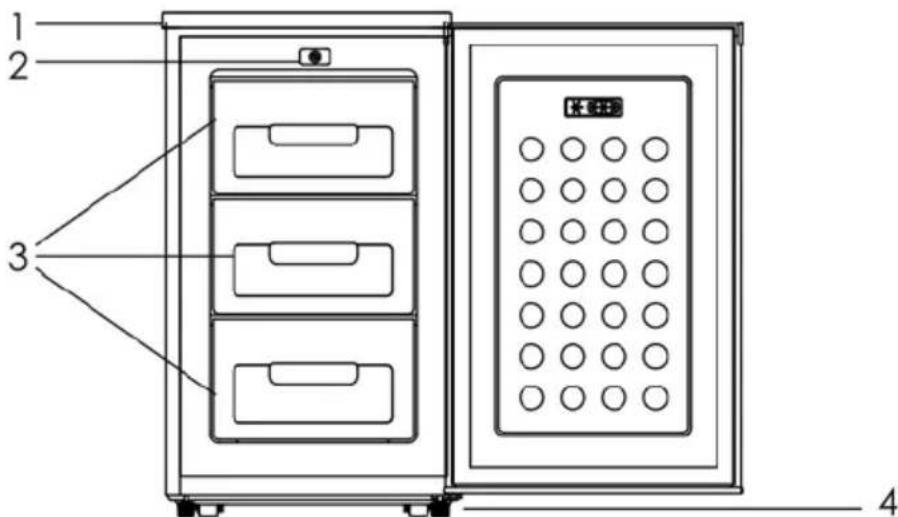

ILLUSTRAZIONE STRUTTURA

1. Coperchio superiore
2. Dispositivo termostato
3. Cassetto del congelatore
4. Piedini regolabili

TRASPORTO E GESTIONE

In fase di trasporto, tenere la base e sollevare il dispositivo con attenzione, a un angolo inferiore a 45 gradi. Non tenere mai la maniglia della porta come supporto. Non capovolgere mai il dispositivo e non disporto in orizzontale. Spingere il dispositivo sulla base e posizionarlo grazie ai piedini con ruote.

INSTALLAZIONE

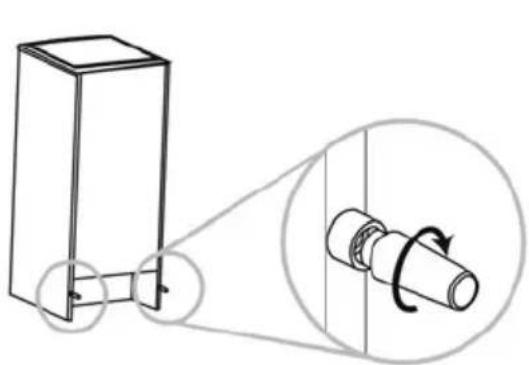

Per essere fissata in modo stabile, il dispositivo va collocato su una superficie piana e solida. Non dovrebbe essere appoggiato su materiali morbidi.

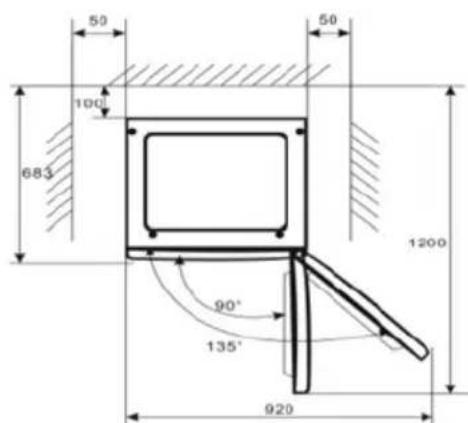

Scegliere un luogo ben ventilato. Lasciare uno spazio di almeno 5 cm sui lati e 10 cm sulla parte posteriore del dispositivo. I distanziatori del mobiletto forniti in dotazione col dispositivo devono essere installati per proteggere e controllare la distance dalla parete.

Scegliere una posizione in cui non vi siano fonti di calore. Tenere il disposativo lontano alla luce solare diretta o da altri dispositivi che producono calore.

Scegliere un luogo asciutto e ben ventilato, dove non vi sua aria corrosiva.

TEST

Pulire le componenti del dispositivo con acqua tiepida o con un panno morbido o alla con un detergente naturale e con acqua pulita, quindi asciugare il dispositivo.

Note: Le componenti elettriche del dispositivo possono essere asciugate solo con un tessuto asciutto.

Ruotare la manopola del termostato fino a portarla sulla posizione "MED", quando attivare l'elettricità. Il compressore inizia a funzionare.

Chiudere la porta e attendere 30 minuti. Qualora la temperature dello scomparto congelatore registri un brusco calo, significa che il system di congelamento funziona correttamente. Quando il congelatore funziona per un po' di tempo, il controller della temperatura imposterà automaticamente la temperatura a condizione che la porta non venga aperta troppo spesso.

Qualora i summenzionati passaggi avvengano con esito positivo, le operazioni di prova possono essere considerate conclus. Il congelatore funzione normalmente.

CONTROLLO DELLA TEMPERATURA

La temperatura dello scomparto congelatore viene controllata dal controller temperatura installato sulla parte superiore del corso.

Ruotare la manopola del termostato per regolare la temperatura.

I contrassegni sul regolare di controllo indicano i valori "Min" e "Max" per le varie gradazioni di temperatura. La temperature scende con la posizione MIN come posizione più calda, e MAX la più fredda.

Impostare il controllo sulla posizione centrale per un uso normale; sare tuttavia possibile impostare il controlo in altre posizioni qualora si ritenga che quella centrale è troppo fredda o troppo calda.

Si prega di notare che il prodotto funziona a una temperatura compresa fra i 16 e i 38^ . Il disposativo potrebbe non funzionare correttamente se viene lasciato a lungo a temperature superiori o inferiori alla gammaindicata.

La temperatura interna è influenzata dai seguenti fattori:

• Temperatura ambiente
• Freqenza di aperture della porta
  Quantitativodicipibi conservati
• Installazione del dispositorio

CONSERVAZIONE DEGLI ALIMENTI

Come faccio a usare lo scomparto congelatore?

• Collocare alimenti freschi, quali ad esempio pesce o carne, nel congelatore per conservarne il gusto e i valori nutrizzionali.
• Il cibo, incarato, deve essere congelato in pellicola di alluminio o fogli di cellophane o ancor in scatole di plastica a tenuta d'aria.
  Non mettere alimenti freschi direttamente a contatti con alimenti già surgelati.
• Qualora vengano acquistati alimenti congelati, portarli a casa e collocarli in congelatore quando più rapidamente possibile.
  Non ri-congelare mai un prodotto scongelato.

Non conservare i liquidi in bottiglie o lattine (olette alle bevande con elevato contentuto alcolico) in particolare bevande gassate all'interno del congelatore, dato che potrebbero esplodere in fase di congelamento.
- Il tempo di conservazione per gli specifici alimenti (in particolare per gli alimenti surgelati a livello commerciale) consigliati dai produttori non vanno superati. Estrarre solo il quantitativo di cibo che serve dal frigorifero.
- In fase di scongelamento o manutenzione e assistenza, la temperatura degli alimenti congelati potreb be augmentare,+dunque il tempo di conservazione si potrebbe ridurre.

Posizionamento degli alimenti

Non accumulare troppi cibi nel congelatore, dato che ciò potrebbe causare una perdita di freddo.
- I vari alimenti, incarati separamente, devono essere congelati in pellicola di alluminio o fogli di cellophane o alla cora in scatole di plastica a tenuta d'aria.
Gli alimenti caldi non possono essere messi nel congelatore sono a che non hanno raggiunto tempera- tura ambiente. In caso contrario potrebbe augmentare il consumo elettrico.
Non mettere mai frutta e verdura nelle scomparto congelatore, in quanto, dopo lo scongelamento, non saranno adatti per essere consumati.

SCONGELAMENTO

Quando il congelatore funziona a lungo, la superficie interna sare coperta da uno strato di gelo. Potrebbe augmentare il consumo elettrico e ridurre l'effetto del raffreddamento. Quindi, sbrinare il congelatore una volta al mese.

In fase di sbrinamento, togliere la corrente, apriere la porta e spostare gli alimenti congelati in un luogo fresco. Servirsi di una spatola in plastica per togliere lo strato di gelo. Quindi, togliere il gelo e pulire l'internalo del congelatore con un panno delicato e asciutto.

Note: Non usare mai oggetti metallici per scongelare il congelatore, dato che questa operazione lo potrebber danneggiare.

ISTRUZIONI GENERALI PER LA CURA E LA MANUTENZIONE

Il disposivo dovrebbe essere pulito una volta al mese. Prima dell'operazione di pulizia, scollegare la spina alla presa di corrente.

Pulire l'internal e l'esterno del dispositivo con un panno soffice e umido.

Se è troppo sporco, pulire con un panno morbido con detergente neutro; quando, rimuovere l'umidità con un panno asciutto.

Qualora il dispositivo venga lasciato inattivo a lungo, procedere come segue:

• Scollegare il dispositivo dall'alimentazione elettrica.
• Estrarre tutti gli alimenti.
• Pulire e asciugare l'interno conformmente alle istruzioni summenzionate per la pulizia.
• Lasciare le porte aperte per evitare la formazione di cattivi odori quando il dispositorio non è in uso.

Pulizia

In fase di pulizia del dispositivo, scollegare la spina alla presa di corrente. Usare acqua o detergente non-abrasivo su un panno morbido, quando rimuovere l'umidità con un panno asciutto. Ricordarsi di pulire lo scarico del disgelo sul retro appena sopra al coperchio in vetro.

INVERSIONE DELLA PORTA

Questo congelatore è stato costruito con le cerniere della porta sul lato destro. Per modificare la direzione di apertura atteneri alle seguenti istruzioni:

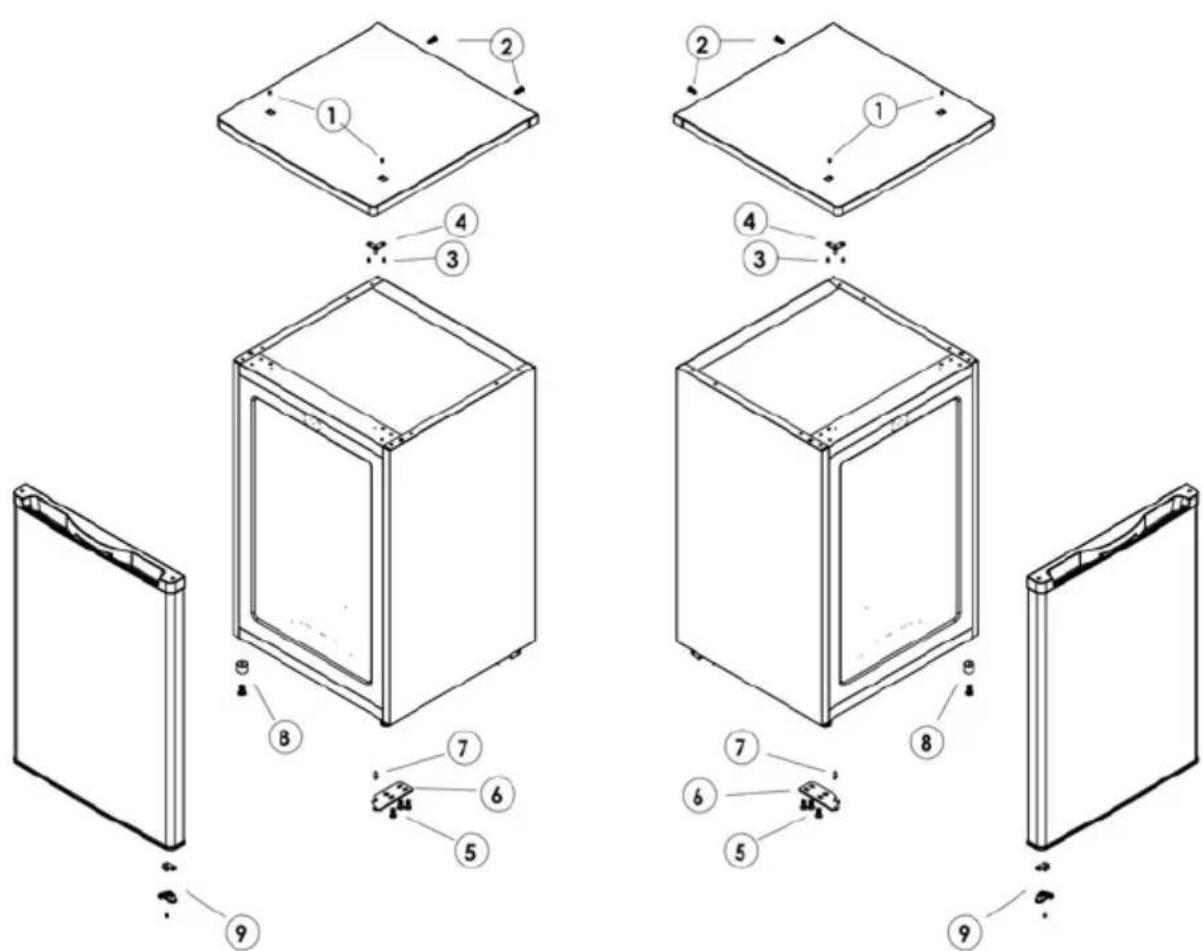

figura 1 figura 2
Figura 1: Rappresenta la posizione delle componenti prima dell'inversione della porta
Figura 2: Rappresenta la posizione delle componenti dopo l'inversione della porta

1. Togliere le quattro viti (1) (2) e rimuovere il coperchio superiore.
2. Togliere le due viti (3) che tengono in posizione la cerniera superiore (4), quando togliere la cerniera superiore (4).

3. Sollevare la porta e collocarla su una superficie imbottita al fine di evitare che si graffi.

4. Togliere le tre viti (5) che tengono in posizione la cerniera inferiore (6) e verificare di togliere la cerniera inferiore (6).

5. Togliere la gamba regolabile (8) e trasferirla sul lato destro.
6. Togliere il bullone-perno (7) e invertire la direzione della cerniera inferiore (6). Installare la cerniera inferiore. (6) nel lato sinistro con tre viti (7).
7. Inserire il bullone-perno (7) nella cerniera inferiore (5).
8. Togliere il perno della cerniera (9) che si trovava nel lato inferiore della porta. Sull'alto lato della porta, inseire il perno della cerniera sostitutiva fornito in dotazione col dispositivo.
9. Collocare la porta in posizione e verificare che la porta si fissi sulla cerniera inferiore (6).
10. Fissare la cerniera superiore (4) con le due viti (3) e la parte superiore con quattro viti (1) (2).

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

Qualora il disposativo mosti altri sintomi rispetto a quelli sopra descritti, contattare l'assistenza clienti op- pure il negotio presso il quale è stato acquistato il disposativo.

Sintomo Causa Soluzione
Il dispositivo non funziona.	Non c'è alimentazione Controllare la spina che lo collega ad altri dispositivi o verificare che il dispositivo sia collegato alla presa di corrente
	Il fusabile non funziona Sostituire il fusabile
Il dispositivo emette molto rumore	Il dispositivo è troppo vicino alla parete oppure non è stabile o alcora gli accessori all'interno del congelatore sono positizonati in modo errato.	Stabilizzare la base del congelatore regolando la posizione dei piedini, allontanare il dispositivo alla parete, collocare in modo adeguato gli accessori all'interno del congelatore
Il dispositivo non raffredda a sul-ficienza	La porta viene aperta troppo spesso o è stata lasciata aperta a lungo	Chiudere la porta e non aprirla con ec-cessiva frequenza
	Il dispositivo è troppo vicino alla parete	Allontanare il dispositivo da parete per favore la ventilazione
	Il congelatore è troppo pieno Estrarre	alimenti dal dispositivo
	La temperature non è stata regolata correttamente	Ruotare la manopola di regolazione della temperatura fino a posizionarla sul livello "3" o superiore
Ci sono cattivi odori all'interno del disposativo	Cibi diventati obsoleti all'interno del congelatore	Buttare gli alimenti obsoleti e avvolgere gli altri
	Sarà necessario pulire l'interno del disposativo	Pulire l'interno del disposivo

I seguenti sintomi non sono segnali di malfunzionamento:

• Si potrebbe sentire il rumore del liquido di raffreddamento che circola nei tubi: non si tratta di un'anomalia di funzionamento.
  Lumidita sulla superficie esterna del dispositivo durante le stagioni umide non costituisce un problema per il dispositivo; sare sufficiente pulirla con un panno morbido asciutto.
  Il compressore e il condensatore si possono riscaldare maggiornente nei periodi di caldo più intense.
• Il telaio del dispositivo è leggermente caldo; significa che il condensatore sta funzionando per evacuare l'umidità presente nelle aria.

In caso di black out, gli alimenti dovrebbero rianere al fresco in modo sicuro per all'incirca 16 ore. Attenersi alle seguentiindicazioni durante un black out prolongato, in particular modo se cià avviene d'estate:

• Aprire la porta o i cassetti solamente quando ciò è strettamente necessario.
  Non collocare alimenti aggintivi all'interno della dispositivo durante un blackout.
• Qualora sua stata fornita una notifica del black out, e il black out si prolunghi per più di 16 ore, recuperare del ghiaccio e collocarlo in un contentatore sulla parte superiore dello scomparto del congelatore.
  Non appena viene ripristinata la corrente, consigliamo di ispezionare immediatamente gli alimenti contenui all'internal.
• Dato che in caso di black out la temperature all'interno del congelatore aumenta, il periodo di conservazione, nonché le qualità di commestibilità degli alimenti verranno ridotte. Gli eventuali alimenti che si scongelano dovranno essere consumati, cotti o nuovamente congelati, ove necessario, subito dopo, al fine di evitare rischi per la salute.

SPECIFICHE TECNICHE

Riferimento:	HFK-136AA;HFK-136AAB;HFK-136AAS
Tensione nominale:	220-240V~
Potenza nominale:	65W
Frequenza nominale:	50Hz
Corrente nominale:	0,6A
Refrigerante:	R600a(37g)
Volume netto totale:	80L
Volume di conservazione del frigorifero:	0L
Volume di conservazione del congelatore:	80L
Nastro clima:	ST
Capacità di congelamento:	4kg/24h
Consumo energetico:	172kWh/anno
Protezione da scosse elettriche:	I
Schiuma:	CYCLOPENTANO
Classe energetica:	A+

Decliniamo qualsi responsabilità per eventuali danni o incidenti derivati da usi del prodotto non conformi alle istruzioni contenate nel presente libretto.

SMALTIMENTO

Contribuire alla protezione dell'ambiente e alla salute umana. Collocare l'imballaggio in contentori adeguati per poterlo riciclare. Contribuire al riciclaggio dei rifiuti provenienti da dispositivi elettrici ed elettronici. Non smaltire i dispositivi recanti quello symbolo con i normali rifiuti domestici. Riportare il prodotto presso la struttura di riciclaggio locale o contattare il proprio ufficio municipale competente in merito.

AVVERTENZA!

Rischio di lezione o soffocamento!

I refrigeranti e i gas vanno smaltiti in modo professionale. Verificare che i tubi del circuito refrigerante non si siano danneggiati prima di smaltirli in modo adeguato. Scollegare il dispositivo dalla presa di corrente. Tagliare il cavo di rete e smaltirlo. Togliere i vassoi e i cassetti,或者其他 che il lucchetto e le guarnizioni della porta al fine di evitare che i bambini e gli animali domestici rimangano intrappolati all'interno del dispositivo.
