MANUALE UTENTE HTSB110 SHARP

RISCHIO DI SCOSSA ELETTRICANON APRIRE

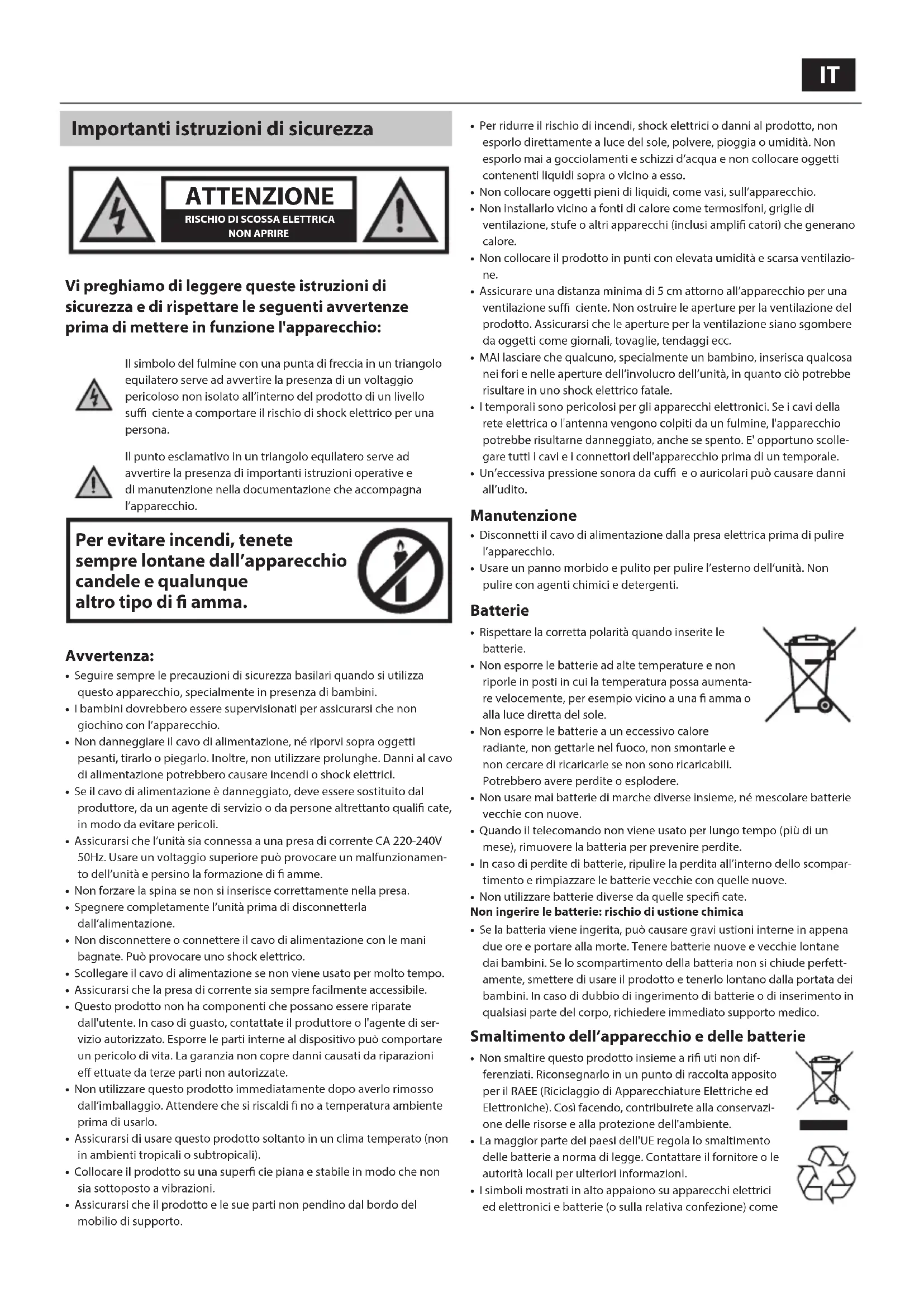

Vi preghiamo di leggere queste istruzioni di sicurezza e di rispettare le seguenti avvertenze prima di mettere in funzione l'apparecchio: Il simbolo del fulmine con una punta di freccia in un triangolo equilatero serve ad avvertire la presenza di un voltaggio pericoloso non isolato all’interno del prodotto di un livello suffi ciente a comportare il rischio di shock elettrico per una persona.Il punto esclamativo in un triangolo equilatero serve ad avvertire la presenza di importanti istruzioni operative e di manutenzione nella documentazione che accompagna l’apparecchio. Per evitare incendi, tenete sempre lontane dall’apparecchio candele e qualunque altro tipo di amma. Avvertenza:

• Seguire sempre le precauzioni di sicurezza basilari quando si utilizza questo apparecchio, specialmente in presenza di bambini.• I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l’apparecchio.• Non danneggiare il cavo di alimentazione, né riporvi sopra oggetti pesanti, tirarlo o piegarlo. Inoltre, non utilizzare prolunghe. Danni al cavo di alimentazione potrebbero causare incendi o shock elettrici.• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un agente di servizio o da persone altrettanto quali cate, in modo da evitare pericoli.• Assicurarsi che l’unità sia connessa a una presa di corrente CA 220-240V 50Hz. Usare un voltaggio superiore può provocare un malfunzionamen-to dell’unità e persino la formazione di amme.• Non forzare la spina se non si inserisce correttamente nella presa.• Spegnere completamente l’unità prima di disconnetterla dall’alimentazione.• Non disconnettere o connettere il cavo di alimentazione con le mani bagnate. Può provocare uno shock elettrico.• Scollegare il cavo di alimentazione se non viene usato per molto tempo.• Assicurarsi che la presa di corrente sia sempre facilmente accessibile.• Questo prodotto non ha componenti che possano essere riparate dall'utente. In caso di guasto, contattate il produttore o l'agente di ser-vizio autorizzato. Esporre le parti interne al dispositivo può comportare un pericolo di vita. La garanzia non copre danni causati da riparazioni eff ettuate da terze parti non autorizzate.• Non utilizzare questo prodotto immediatamente dopo averlo rimosso dall’imballaggio. Attendere che si riscaldi no a temperatura ambiente prima di usarlo.• Assicurarsi di usare questo prodotto soltanto in un clima temperato (non in ambienti tropicali o subtropicali).• Collocare il prodotto su una super cie piana e stabile in modo che non sia sottoposto a vibrazioni.• Assicurarsi che il prodotto e le sue parti non pendino dal bordo del mobilio di supporto.• Per ridurre il rischio di incendi, shock elettrici o danni al prodotto, non esporlo direttamente a luce del sole, polvere, pioggia o umidità. Non esporlo mai a gocciolamenti e schizzi d’acqua e non collocare oggetti contenenti liquidi sopra o vicino a esso.• Non collocare oggetti pieni di liquidi, come vasi, sull’apparecchio.• Non installarlo vicino a fonti di calore come termosifoni, griglie di ventilazione, stufe o altri apparecchi (inclusi ampli catori) che generano calore.• Non collocare il prodotto in punti con elevata umidità e scarsa ventilazio- ne.
• Assicurare una distanza minima di 5 cm attorno all’apparecchio per una ventilazione suffi ciente. Non ostruire le aperture per la ventilazione del prodotto. Assicurarsi che le aperture per la ventilazione siano sgombere da oggetti come giornali, tovaglie, tendaggi ecc.• MAI lasciare che qualcuno, specialmente un bambino, inserisca qualcosa nei fori e nelle aperture dell’involucro dell’unità, in quanto ciò potrebbe risultare in uno shock elettrico fatale.• I temporali sono pericolosi per gli apparecchi elettronici. Se i cavi della rete elettrica o l'antenna vengono colpiti da un fulmine, l'apparecchio potrebbe risultarne danneggiato, anche se spento. E' opportuno scolle-gare tutti i cavi e i connettori dell'apparecchio prima di un temporale.• Un’eccessiva pressione sonora da cuffi e o auricolari può causare danni all’udito. Manutenzione
• Disconnetti il cavo di alimentazione dalla presa elettrica prima di pulire l’apparecchio.• Usare un panno morbido e pulito per pulire l’esterno dell’unità. Non pulire con agenti chimici e detergenti. Batterie
• Rispettare la corretta polarità quando inserite le batterie.• Non esporre le batterie ad alte temperature e non riporle in posti in cui la temperatura possa aumenta-re velocemente, per esempio vicino a una amma o alla luce diretta del sole.• Non esporre le batterie a un eccessivo calore radiante, non gettarle nel fuoco, non smontarle e non cercare di ricaricarle se non sono ricaricabili. Potrebbero avere perdite o esplodere.• Non usare mai batterie di marche diverse insieme, né mescolare batterie vecchie con nuove.• Quando il telecomando non viene usato per lungo tempo (più di un mese), rimuovere la batteria per prevenire perdite.• In caso di perdite di batterie, ripulire la perdita all’interno dello scompar-timento e rimpiazzare le batterie vecchie con quelle nuove.• Non utilizzare batterie diverse da quelle speci cate.Non ingerire le batterie: rischio di ustione chimica• Se la batteria viene ingerita, può causare gravi ustioni interne in appena due ore e portare alla morte. Tenere batterie nuove e vecchie lontane dai bambini. Se lo scompartimento della batteria non si chiude perfett-amente, smettere di usare il prodotto e tenerlo lontano dalla portata dei bambini. In caso di dubbio di ingerimento di batterie o di inserimento in qualsiasi parte del corpo, richiedere immediato supporto medico. Smaltimento dell’apparecchio e delle batterie
• Non smaltire questo prodotto insieme a ri uti non dif-ferenziati. Riconsegnarlo in un punto di raccolta apposito per il RAEE (Riciclaggio di Apparecchiature Elettriche ed Elettroniche). Così facendo, contribuirete alla conservazi-one delle risorse e alla protezione dell'ambiente.• La maggior parte dei paesi dell'UE regola lo smaltimento delle batterie a norma di legge. Contattare il fornitore o le autorità locali per ulteriori informazioni.• I simboli mostrati in alto appaiono su apparecchi elettrici ed elettronici e batterie (o sulla relativa confezione) come

CAUTIONRISK OF ELECTRIC SHOCKDO NOT OPEN

promemoria per gli utenti. La presenza di “Hg” o ‘Pb’ sotto il simbolo indica la presenza di tracce di mercurio (Hg) o piombo (Pb).

• Gli utenti sono tenuti a utilizzare le strutture adeguate per lo smalti- mento di apparecchi e batterie. Dichiarazione CE e UKCA:

• Con il presente, Sharp Consumer Electronics Poland sp. z o.o. dichiara che il televisore LED soddisfa i requisiti essenziali e le altre disposizioni rilevanti della direttiva RED 2014/53/EU e delle Normativer sulle apparec- chiature radio del Regno Unito del 2017.

• Il testo completo della dichiarazione di conformità UE è disponibile seguendo il collegamento www.sharpconsumer.com e successivamente inserendo la sezione di download del tuo modello, quindi selezionando “Dichiarazioni CE”. Imarchi: La parola e i loghi Bluetooth® simbolo sono marchi registrati di proprietà di Bluetooth SIG,. Inc. I termini HDMI, il logo HDMI e High-De nition Multimedia Interface sono marchi commerciali o marchi registrati di HDMI Licensing LLC negli USA e in altri paesi.IT Accessori

• 1x telecomando • 2x supporti per parete

• 1x manuale di istruzioni • 1x set di viti per il montaggio su parete

• 1x cavo di alimentazione UK • 1x Guida di avvio rapido

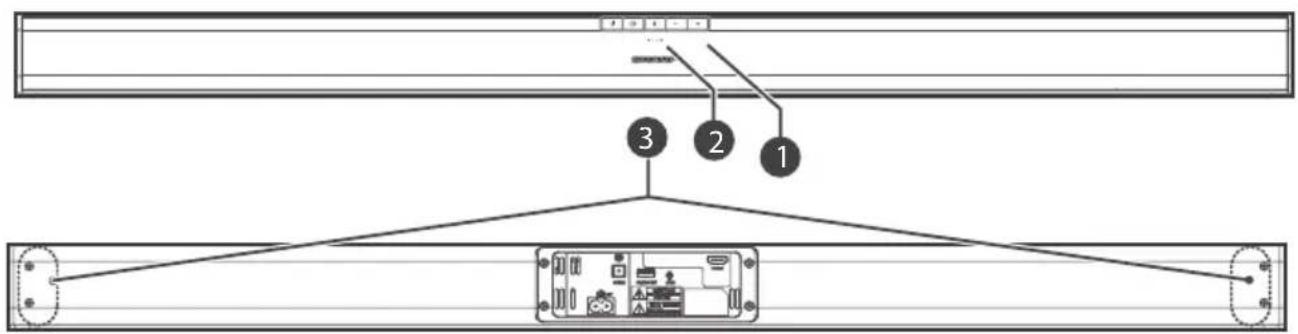

1. Sensore del telecomando

Spia rossa: In modalità STANDBY.

Spia verde: In modalità AUX.

Spia arancione: In modalità Optical.

Spia blu: In modalità Bluetooth.

Spia bianca: In modalità HDMI ARC.

3. Viti per il montaggio su parete

Pulsante Passa tra modalità ON e STANDBY.

Pulsante Seleziona la funzione di riproduzione.

Pulsante Seleziona la modalità Bluetooth. Premere e tenere premuto per attivare la funzione di accoppiamento in modalità Bluetooth o per disconnettere il dispositivo attualmente collegato via Bluetooth.

Aumenta/riduce il livello del volume. Ingressi/Uscite

Connette il cavo di alimentazione.

2. Connettore OPTICAL

Il connettore USB è solo per uso di servizio. Non è progettato per ricaricare smartphone, tablet o dispositivi simili.

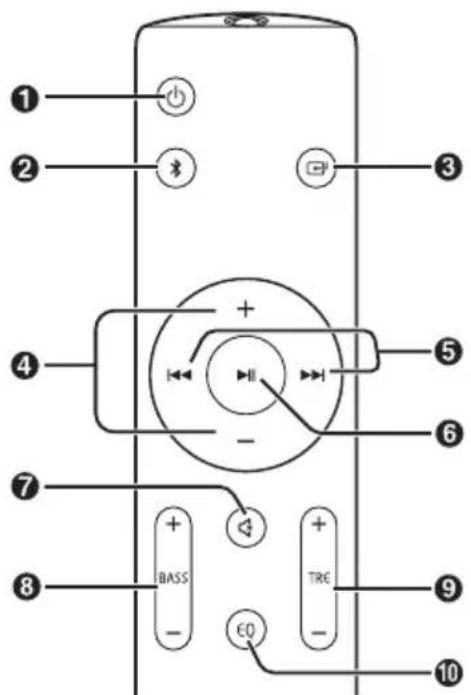

1. – passa tra modalità ON e STANDBY.

– seleziona la modalità Bluetooth. Premi e tieni premuto per attivare la funzione di accoppiamento in modalità Bluetooth o per disconnettere il dispositivo attualmente collegato via Bluetooth.

– seleziona la funzione di riproduzione.

4. VOL+/VOL- – aumentano/riducono il livello del volume.

/ – passa alla traccia successiva/precedente in modalità Bluetooth.

– avvia/mette in pausa/riprende la riproduzione in modalità Bluetooth.

(MUTE) – attiva o disattiva il sonoro.

8. BASS +/- – regola il livello dei bassi.

9. TRE +/- – regola il livello degli alti.

10. EQ – Selezionano una modalità audio preimpostata.

Prima installazione Preparare il telecomando Il telecomando fornito permette di utilizzare l'unità a distanza.

• Anche se il telecomando viene utilizzato a una distanza funzionale di 6m, il suo corretto funzionamento potrebbe essere impedito da ostacoli posti tra l’unità e il telecomando stesso.

• Se il telecomando viene utilizzato vicino ad altri prodotto che generano raggi infrarossi, oppure se altri telecomandi a infrarossi sono utilizzati vicino all’unità, potrebbe non funzionare correttamente. O, viceversa, altri prodotti potrebbero non funzionare correttamente. Sostituire le batterie del telecomando

1. Premi e fai scorrere il coperchio posteriore per aprire lo

scompartimento delle batterie sul telecomando.

2. Inserisci due batterie di tipo AAA (incluse). Assicurati che le

estremità (+) e (–) coincidano con le estremità (+) e (–) indicate nello scompartimento delle batterie.

3. Chiudi il coperchio dello scompartimento delle batterie.

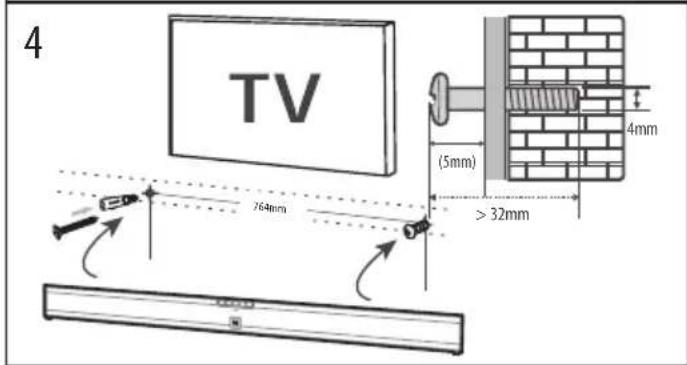

Collocazione e montaggio A B A: Collocazione normale (collocare la soundbar su una super cie piana di fronte al televisore) B: Montaggio su parete Montaggio su parete NOTA: L’installazione deve essere eseguita soltanto da personale quali cato. L’errato assemblaggio può provocare lesioni personali e danni alla pro- prietà (se si intende installare il prodotto da sé, è necessario controllare eventuali cavi elettrici o tubature contenute all’interno della parete). Si considera responsabilità dell’installatore veri care che il muro possa supportare con sicurezza il carico totale dell’unità e dei supporti. Sono richiesti attrezzi addizionali (non inclusi). Non stringere eccessivamente le viti. Conservare il manuale di istruzioni per consultazioni future. Usare un rilevatore elettronico di tubi e cavi per veri care la tipologia di parete prima di trapanare e ssare.IT 764mm 764mm

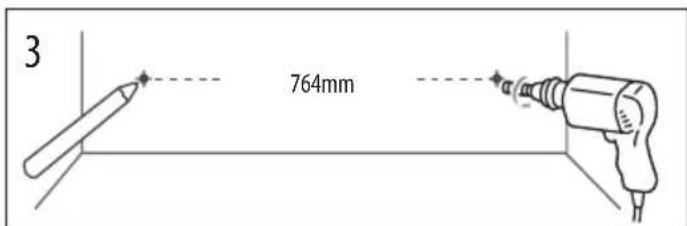

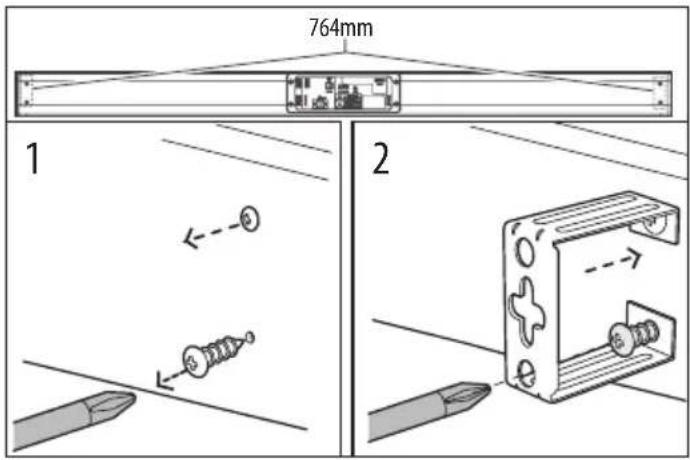

> 32mm4mm(5mm) 764mm1. Rimuovere le viti dall’unità principale.2. Fissare i supporti da parete all’unità principale usando le viti rimosse da essa.3. Trapanare due fori paralleli (Ø 4mm - 8mm ciascuno, a seconda del tipo di muro) sulla parete. La distanza tra i fori dovrebbe essere pari a 764 mm. Fissare fermamente 1 spina in ogni foro nel muro se necessario.4. Lasciare uno spazio di 5mm tra la parete e la testa della vite. Sollevare l’unità con i supporti collegati sopra le teste delle viti e far scorrere il tutto. Connessioni Ingresso HDMI ARC La funzione ARC (Audio Return Channel) permette di inviare audio da un televisore compatibile con ARC alla soundbar attraverso una singola connessione HDMI. Per sfruttare al meglio la funzione ARC, assicurarsi che il televisore sia compatibile con HDMI-CEC e ARC e che sia impostato correttamente. Se impostato correttamente, sarà possibile usare il telecomando del televisore per regolare il livello del volume (VOL +/- e MUTE) della soundbar. – Connettere il cavo HDMI (non incluso) dal connettore HDMI (ARC) dell’unità al connettore HDMI (ARC) del televisore compatibile. Quindi usare il telecomando per selezionare HDMI ARC.SUGGERIMENTI:• Il televisore deve supportare le funzioni HDMI-CEC e ARC. HDMI-CEC e ARC devono essere impostati come accesi.• La modalità di selezione di HDMI-CEC e ARC può cambiare a seconda del televisore. Per ulteriori dettagli sulla funzione ARC, consultare il manuale del televisore.• Solo i cavi HDMI della versione 1.4 o successiva possono supportare la funzione ARC. Ingresso OPTICAL

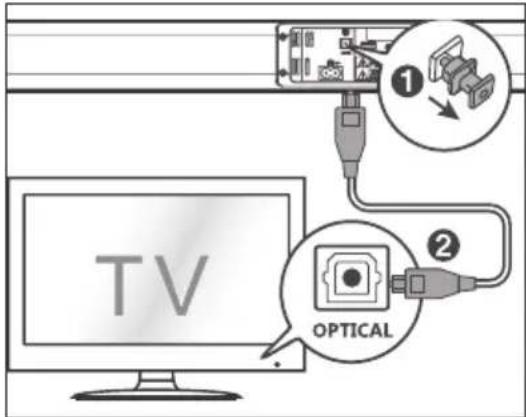

• Rimuovere il coperchio protettivo del connettore OPTICAL, quindi collegare un cavo OPTICAL (non incluso) al connettore corrispondente del televisore e al connettore OPTICAL dell’unità.SUGGERIMENTO: Quando si usa la modalità HDMI ARC/OPTICAL, se non viene emesso alcun suono dall’unità e le luci relative a HDMI ARC/OPTICAL lampeggiano velocemente, potrebbe essere necessario attivare l’uscita del segnale PCM sul dispositivo sorgente (ad es. il televisore o il lettore DVD o Blu-ray).38 AUX A. Usare un cavo audio da RCA a 3,5mm (non incluso) per connettere le uscite audio del televisore al connettore AUX 1 dell’unità.B. Usare un cavo audio da 3,5mm a 3,5mm (non incluso) per connettere le cu e del televisore o del dispositivo audio esterno al connettore AUX 1 dell’unità.SUGGERIMENTO: Utilizzando le cu e è possibile modi care il volume usando il telecomando del tv.

Connessione all’alimentazione

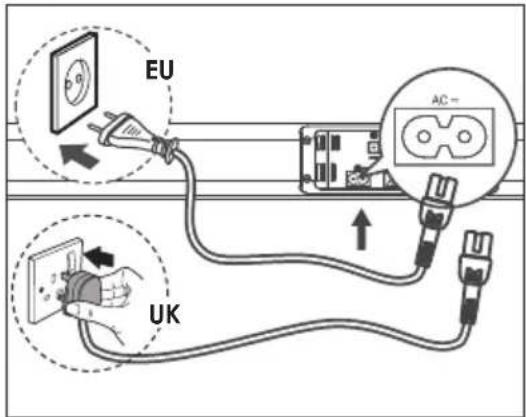

• Prima di connettere il cavo di alimentazione CA, assicurarsi di aver completato tutte le altre connessioni.• C’è il rischio di danneggiare il prodotto! Assicurarsi che il voltaggio della rete elettrica corrisponda al voltaggio stampato sul retro o sul fondo dell’unità.• Connettere il cavo di alimentazione al connettore AC~ dell’unità e poi alla presa di corrente. Uso di base Standby/Accensione
• Dopo la prima connessione all’alimentazione, l’unità sarà in modalità STANDBY. La spia POWER sarà illuminata di rosso.• Premere il pulsante sul telecomando per accendere o spegnere l’unità principale.• Disconnettere il cavo di alimentazione dalla presa della corrente se si desidera spegnere completamente l’unità. Se un televisore o un dispositivo esterno (solo per connettore AUX) viene connesso, l’unità si accende automaticamente all’accensione dell’apparecchio collegato. Quando l’unità non riceve alcun segnale di ingresso per oltre 15 minuti, passa automaticamente in modalità Standby. Selezionare le modalità Premere il pulsante sull’unità ripetutamente o premere i pulsanti AUX, BT (Bluetooth), OPTICAL, HDMI ARC sul telecomando per selezionare la modalità desiderata. Spia rossa: In modalità STANDBY. Spia verde: In modalità AUX. Spia arancione: In modalità Optical. Spia blu: In modalità Bluetooth.

Spia bianca: In modalità HDMI ARC. Regolare il volume Premere i pulsanti + / - sull’unità o pulsanti VOL+ / VOL- sul telecomando per regolare il volume. Se si desidera disattivare il sonoro, premere il pulsante MUTE sul telecomando. Premere nuovamente MUTE o VOL+ / VOL- sull’unità o sul telecomando per riprendere il normale ascolto. Mentre si regola il volume, la spia di stato lampeggia velocemente. Quando viene raggiunto il volume massimo e si preme ancora il pulsante VOL+, la spia di stato lampeggia una volta. Quando viene raggiunto il volume massimo e si preme il pulsante VOL-, la spia di stato lampeggia una volta. Selezionare l’eff etto dell’equalizzatore (EQ)

• Durante la riproduzione, premere il pulsante EQ sul telecomando per selezionare le equalizzazioni preimpostate: Movie (consigliata per la visione di lm), Music (consigliata per l’ascolto della musica), NEWS (consigliata per i notiziari).MOVIE - LED arancione lampeggianteMUSIC - LED blu lampeggianteNEWS - LED verde lampeggiante

AUX/OPTICAL/HDMI ARC

1. Assicurarsi che l’unità sia connessa al televisore o al dispositivo audio.2. Quando il dispositivo è acceso, premere il pulsante sull’unità ripetutamente o premere i pulsanti AUX, OPTICAL, HDMI ARC sul telecomando per selezionare la modalità desiderata.3. Usare direttamente le funzionalità di riproduzione del dispositivo audio.4. Premere il pulsante VOL +/– per regolare il volume al livello desiderato.SUGGERIMENTO:Quando si usa la modalità HDMI ARC/OPTICAL, se non viene emesso alcun suono dall’unità e le luci relative a HDMI ARC/OPTICAL lampeggiano velocemente, potrebbe essere necessario attivare l’uscita del segnale PCM sul dispositivo sorgente (ad es. il televisore o il lettore DVD o Blu-ray). Usare il Bluetooth Accoppiare dispositivi dotati di Bluetooth La prima volta che viene connesso un dispositivo Bluetooth a questo lettore, è necessario accoppiarlo.NOTA: La portata massima tra questo lettore e il dispositivo Bluetooth è di circa 8 metri (senza la presenza di oggetti che si frappongano). Prima di collegare il dispositivo Bluetooth a questa unità, assicurarsi di conoscere le funzionalità del dispositivo. Non è garantita la compatibilità con tutti i dispositivi Bluetooth. Qualsiasi ostacolo tra l’unità e il dispositivo Bluetooth può ridurre la portata operativa. Se il segnale è debole, il ricevitore Bluetooth potrebbe disconnettersi, ma ritornerà in modalità accoppiamento automaticamente.IT

1. Mentre l’unità è accesa, premere il pulsante Bluetooth sul telecomando

o sull’unità per selezionare la modalità Bluetooth. La spia blu lampeggerà lievemente.

2. Attivare il dispositivo Bluetooth e selezionare la modalità di ricerca.

“SHARP HT-SB110” apparirà sull’elenco dei dispositivi Bluetooth. – Se non è possibile trovare l’unità, premere e tenere premuto il pulsante sul telecomando per renderla visibile. Dopodiché, apparirà il messaggio “Pairing” e la spia blu lampeggerà.

3. Selezionare “SHARP HT-SB110” nell’elenco degli accoppiamenti. Dopo

il messaggio “Paired”, il sistema è correttamente connesso e la spia blu resterà accesa.

4. Ora è possibile cominciare a riprodurre musica dal dispositivo

Bluetooth connesso. Modalità per disconnettere la funzione Bluetooth: – Passare a un’altra funzione sull’unità. – Disattivare la funzione Bluetooth sul dispositivo. Questo risulta corret- tamente disconnesso dall’unità quando appare il messaggio di testo “Disconnected”. – Tenere premuto il pulsante sul telecomando. SUGGERIMENTI:

• Digitare “0000” come password, se necessario.

• Se nell’arco di 2 minuti nessun dispositivo Bluetooth viene accoppiato all’unità, questa si collegherà nuovamente alla connessione precedente.

• L’unità si disconnette anche quando il dispositivo viene allontanato a una distanza maggiore della portata di funzionamento.

• Se si vuole riconnettere il dispositivo all’unità, collocarlo all’interno della portata di collegamento.

• Quando il dispositivo viene allontanato e poi riportato alla portata di funzionamento, controllare che esso risulti ancora connesso.

• Se la connessione viene persa, seguire le istruzioni riportate precedente- mente per accoppiare nuovamente il dispositivo all’unità. Ascoltare musica da un dispositivo Bluetooth – Se il dispositivo Bluetooth connesso supporta il Pro lo Avanzato Dis- tribuzione Audio (A2DP), è possibile ascoltare musica memorizzata sul dispositivo usando la soundbar. – Se il dispositivo supporta anche il Pro lo Controllo Remoto Audio/ Video (AVRCP), è possibile usare il telecomando per riprodurre musica memorizzata sul dispositivo.

1. Accoppiare il dispositivo al lettore.

2. Riprodurre la musica usando il dispositivo (se supporta A2DP).

3. Usare il telecomando fornito per controllare la riproduzione (se AVRCP

è supportato). – Per mettere in pausa o riprendere la riproduzione, premere il pulsante sul telecomando. – Per saltare una traccia, premere i pulsanti / sul telecomando. Risoluzione dei problemi Per far sì che la garanzia resti valida, non tentare mai di riparare il sistema da soli. In caso di problemi con l’unità, consultare quanto segue prima di richiedere assistenza. Nessuna alimentazione Assicurarsi che il cavo CA sia connesso correttamente. Assicurarsi che la presa CA eroghi corrente. Premere il pulsante Standby sul telecomando o sulla soundbar per accenderla. Nessun suono mentare il volume. Premere il pulsante per aumentare il volume sul telecomando o sul lato destro della soundbar. Premere MUTE sul telecomando per assicurarsi che l’audio soundbar non sia in muto. Premere i pulsanti SOURCE per selezionare una sorgente di ingresso diversa. Quando viene usato uno degli ingressi del segnale digitale, se non c’è audio: – Provare a impostare l’uscita del televisore su PCM oppure – Connettere direttamente la sorgente, che sia Blu-ray o altro. Alcuni televisori non trasmettono il segnale audio digitale. Il televisore potrebbe essere impostati su uscite audio variabili. Confermare che l’uscita audio sia impostata su FISSA o STANDARD, e non VARIABILE. Consultare il manuale del televisore per informazioni più dettagliate. In caso di usi di Bluetooth, assicurarsi che il volume sul dispositivo sorgente non sia al minimo e che il dispositivo non sia in muto. Il telecomando non funziona Prima di premere qualsiasi pulsante di controllo della riproduzione, bisogna innanzitutto selezionare la corretta sorgente. Ridurre la distanza tra il telecomando e l’unità. Inserire la batteria nella giusta polarità (+/-) come indicato. Sostituire la batteria. Puntare il telecomando direttamente verso il sensore sul lato anteriore dell’unità. Sento ronzii o fruscii Assicurarsi che tutti i cavi e i li siano connessi saldamente. Connettere diverse sorgenti di segnale (TV, lettore Blu-ray, etc) per controllare se il ronzio persiste. Se non è così, il problema potrebbe essere nel dispositivo originale. Connettere il dispositivo a un ingresso diverso sulla soundbar. Non riesco a trovare il nome Bluetooth di questa unità sul dispositivo Bluetooth Assicurarsi che la funzione Bluetooth sia attiva sul dispositivo Bluetooth. Ripetere la procedura di accoppiamento sul dispositivo Bluetooth. Questa è una funzione di spegnimento automatico dopo 15 minuti, uno dei requisiti standard ERPII per il risparmio energetico Quando il livello del segnale esterno è troppo basso, l’unità si spegnerà automaticamente dopo 15 minuti. Aumentare il livello del volume del dispositivo esterno.40 Speci che tecniche Modello HT-SB110 Soundbar Alimentazione AC ~ 220-240V, 50Hz Consumo energetico 30W Consumo energetico nominale 10 W Consumo energetico - Standby <0,5 W Corrente in uscita 2 x 15 W (RMS) Risposta di frequenza 60Hz - 20KHz Bluetooth Versione V 4.2 Potenza massima trasmessa <20 dbm Bande di frequenza 2402 MHz ~ 2480 MHz Telecomando Tipo di batteria 2 x R03/AAA 800 mm 62 mm 62 mm 1,3kgNL Belangrijke veiligheidsinstructies GEVAAR
