Hera - Riscaldamento Wamsler - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stufa a legna (caminetto)
Marca	Wamsler
Modello	Hera (varianti Orpheus, Rona, Luna, Prisma, Wega, Opus, Komet)
Potenza nominale	8 kW
Rendimento	> 78%
Combustibile consentito	Legna da ardere in ceppi (lunghezza max 35 cm, umidità < 20%)
Temperatura media dei fumi	350 °C
Tiraggio minimo richiesto	11 Pa
Portata massica dei fumi	7 g/s
CO al 13% di O₂	< 0,11%
Dimensioni (A × L × P)	A: 892-1502 mm, L: 550-870 mm, P: 400-737 mm (a seconda della variante)
Peso	Da 108 a 206 kg a seconda del modello
Diametro di raccordo fumi	150 mm
Materiale isolante del focolare	Vermiculite (lastre consumabili)
Materiale di rivestimento	Pietra ollare (naturale, sfumature possibili)
Norma di costruzione	EN 13240:2005
Distanza di sicurezza – anteriore (zona di irraggiamento)	1 m minimo (riducibile a 40 cm con schermo)
Distanza di sicurezza – posteriore	20 cm minimo
Distanza di sicurezza – laterale	30 cm minimo
Protezione del pavimento	Piastra incombustibile sotto l'apparecchio e 50 cm davanti, 30 cm sui lati
Manutenzione ordinaria	Pulizia vetro (prodotto specifico), svuotamento cenere, aspirazione cenere
Pulizia della canna fumaria	Almeno 2 volte all'anno
Garanzia lastre di vermiculite	6 mesi contro difetti di fabbricazione
Alimentazione aria comburente	Aria interna + presa d'aria esterna obbligatoria (sezione libera ≥ 50 cm²)

Domande frequenti - Hera Wamsler

Quale tipo di legna usare nella stufa Wamsler Hera?

Utilizzare solo legna da ardere in ceppi di lunghezza massima 35 cm, con un tasso di umidità inferiore al 20%. Si consigliano legni duri (quercia, faggio, frassino). È vietato bruciare legno trattato, carbone, rifiuti o legno umido.

Come accendere correttamente la stufa?

Aprire la porta e la presa d'aria primaria. Posizionare carta o un accendifuoco (senza zolfo) sulla griglia, poi legna piccola e ceppi più grandi. Accendere e chiudere la porta. Non usare mai liquidi infiammabili.

Cosa fare se i vetri si sporcano rapidamente?

Spesso è dovuto a legna troppo umida o a combustione insufficiente. Usare legna secca (< 20% di umidità) e riscaldare più forte prima di ridurre la potenza. Verificare anche il tiraggio della canna fumaria.

Quale distanza di sicurezza devo rispettare intorno alla stufa?

Davanti alla stufa (zona di irraggiamento): 1 m minimo (riducibile a 40 cm con uno schermo protettivo). Dietro: 20 cm. Ai lati: 30 cm. Il pavimento deve essere protetto da una piastra incombustibile per 50 cm davanti e 30 cm sui lati.

È obbligatorio installare una presa d'aria esterna?

Sì, è obbligatorio. La stufa consuma l'aria della stanza; è necessaria una presa d'aria esterna (sezione libera ≥ 50 cm²) per evitare depressioni e rischi di monossido di carbonio.

Come mantenere il vetro della stufa?

Utilizzare un prodotto specifico per vetri di stufe a legna. Pulire solo la superficie interna del vetro. Evitare di spruzzare il prodotto sulle parti verniciate. Legna secca e combustione vivace aiutano a mantenere il vetro pulito più a lungo.

Cosa fare in caso di odore o fumo durante il primo utilizzo?

È normale: la vernice indurisce e i residui di olio evaporano. Riscaldare la stufa a potenza ridotta per alcune ore, poi a potenza nominale per altre ore. Aerare bene la stanza durante questa fase.

Posso bruciare carbone o lignite in questa stufa?

No, è consentita solo legna da ardere in ceppi. L'uso di qualsiasi altro combustibile, inclusa la lignite agglomerata, può danneggiare l'apparecchio e annullare la garanzia.

Come regolare la presa d'aria primaria?

La regolazione si effettua tramite il selettore dell'aria primaria (vedere figura nel manuale). Per l'accensione: aprire completamente. Per la potenza nominale: posizione intermedia. Per la modalità ridotta: chiudere parzialmente. Non funzionare mai a porta aperta.

Quale manutenzione annuale è consigliata?

A fine stagione, svuotare il focolare e il cassetto cenere, chiudere la porta e le prese d'aria. Far pulire la canna fumaria almeno due volte all'anno. Far verificare l'insieme da un professionista prima di ogni stagione di riscaldamento.

MANUALE UTENTE Hera Wamsler

I Istruzioni per uso e installazione

ci complimentiamo con Lei per aver acquistato questa stufa da riscaldamento e per l'ottima scelta effettuata!

Questo prodotto Le garantisce

• qualità elevata grazie all'utilizzo di ottimi materiali testati
• funzionamento sicuro grazie alle avanzate tecnologie verificate in modo rigoroso in base alla norma europea DIN EN 13240
• lunga durata nel tempo grazie alla robusta struttura

Per garantire un lungo funzionamento nel tempo della Sua stufa è importante leggere attentamente le seguenti istruzioni, nelle quali troverà tutte le informazioni necessarie oltre che utili suggerimenti.

ATTENZIONE

Per la richiesta di pezzi di ricambio indicare il N° di articolo/Article No. e il N° di serie/Serial No. riportati sulla targa di identificazione dell'apparecchio.

INDICE

Gentilissimo Cliente ....51

INDICE 51

AVVERTENZE DI SICUREZZA....52

1. Istruzioni per l'uso....55

1.1 Struttura stufa....55
1.2 Accensione....56
1.3 Spegnimento....58
1.4 Generalità sul funzionamento ....58
1.5 Pulizia e manutenzione....59
1.6 Cause e risoluzione anomalie....62

1. Installazione....63

2.1 Prescrizioni e norme 63
2.2 Distanze di sicurezza 64
2.3 Collegamento alla canna fumaria 65

1. Schede tecniche 70

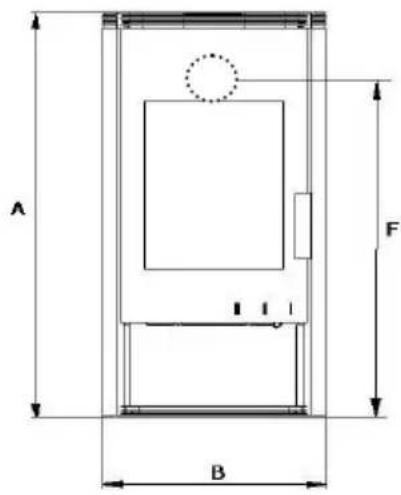

3.1 Disegno dimensionale e dati....70
3.2 Dimensioni 71
3.3 Dichiarazione di conformità CE.... 73

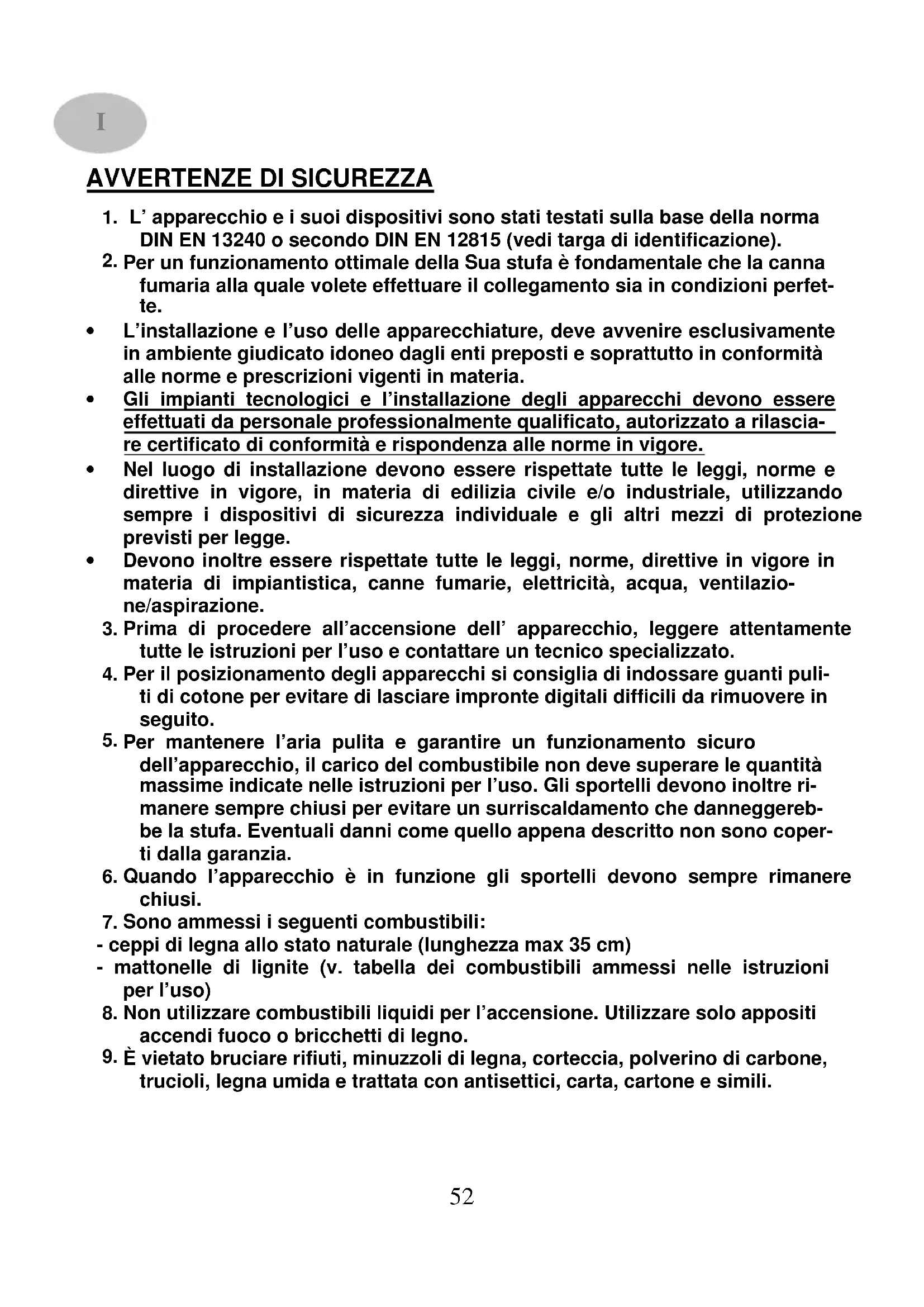

AVVERTENZE DI SICUREZZA

1. L'apparecchio e i suoi dispositivi sono stati testati sulla base della norma DIN EN 13240 o secondo DIN EN 12815 (vedi targa di identificazione).
2. Per un funzionamento ottimale della Sua stufa è fondamentale che la canna fumaria alla quale volete effettuare il collegamento sia in condizioni perfette.
3. L'installazione e l'uso delle apparecchiature, deve avvenire esclusivamente in ambiente giudicato idoneo dagli enti preposti e soprattutto in conformità alle norme e prescrizioni vigenti in materia.
4. Gli impianti tecnologici e l'installazione degli apparecchi devono essere effettuati da personale professionalmente qualificato, autorizzato a rilasciare certificato di conformità e rispondenza alle norme in vigore.
5. Nel luogo di installazione devono essere rispettate tutte le leggi, norme e direttive in vigore, in materia di edilizia civile e/o industriale, utilizzando sempre i dispositivi di sicurezza individuale e gli altri mezzi di protezione previsti per legge.
6. Devono inoltre essere rispettate tutte le leggi, norme, direttive in vigore in materia di impiantistica, canne fumarie, elettricità, acqua, ventilazione/aspirazione.
7. Prima di procedere all'accensione dell'apparecchio, leggere attentamente tutte le istruzioni per l'uso e contattare un tecnico specializzato.
8. Per il posizionamento degli apparecchi si consiglia di indossare guanti puliti di cotone per evitare di lasciare impronte digitali difficili da rimuovere in seguito.
9. Per mantenere l'aria pulita e garantire un funzionamento sicuro dell'apparecchio, il carico del combustibile non deve superare le quantità massime indicate nelle istruzioni per l'uso. Gli sportelli devono inoltre rimanere sempre chiusi per evitare un surriscaldamento che danneggerebbe la stufa. Eventuali danni come quello appena descritto non sono coperti dalla garanzia.
10. Quando l'apparecchio è in funzione gli sportelli devono sempre rimanere chiusi.
11. Sono ammessi i seguenti combustibili:
12. ceppi di legna allo stato naturale (lunghezza max 35 cm)
13. mattonelle di lignite (v. tabella dei combustibili ammessi nelle istruzioni per l'uso)
14. Non utilizzare combustibili liquidi per l'accensione. Utilizzare solo appositi accendi fuoco o bricchetti di legno.

15. È vietato bruciare rifiuti, minuzzoli di legna, corteccia, polverino di carbone, trucioli, legna umida e trattata con antisettici, carta, cartone e simili.

16. Durante la prima accensione la stufa potrebbe emanare fumi e odori sgradevoli. Provvedere subito ad arieggiare bene il locale (aprire porte e fine-stre) e riscaldare alla potenza termica nominale massima per almeno un'ora. Se non viene raggiunta la temperatura massima con il primo riscaldamento, questi fenomeni potrebbero ripresentarsi anche in seguito.

17. Gli elementi di comando e i dispositivi di impostazione sono da regolare secondo le istruzioni per l'uso. Se l'apparecchio è caldo si raccomanda di servirsi di attrezzi speciali o dei guanti di protezione.

18. Aprendo lo sportello del focolare potrebbe verificarsi un'uscita di fumo dovuta ad un utilizzo improprio o ad uno scarso tiraggio della canna fumaria. Si raccomanda pertanto, di aprire lo sportello lentamente e solo di qualche centimetro, prima di aprirlo completamente. Prima di aprire lo sportello per la ricarica di combustibile, assicurarsi che nel focolare vi sia solo il letto di brace e che le fiamme siano tutte spente.

19. Quando la stufa è in funzione tutte le superfici, in particolare i vetri, le maniglie e i dispositivi di comando, possono raggiungere temperature elevate. È importante controllare che bambini, adolescenti, persone anziane e animali domestici mantengano una distanza di sicurezza dall'apparecchio quando questo è in funzione. Per manipolare la stufa servirsi del guanto di protezione o degli attrezzi speciali forniti. Bambini e adolescenti al di sotto dei 16 anni possono utilizzare la stufa solo se sorvegliati da adulti.

20. Assicurarsi che il cassetto cenere venga sempre spinto nella sua sede fino al raggiungimento dello scatto e, soprattutto, che non vengano smaltiti tizzoni/braci ardenti (pericolo di incendio).

21. Nei periodi di mezza stagione possono verificarsi anomalie della canna fumaria che possono compromettere la corretta espulsione dei gas combusti. In questo caso è opportuno riempire la camera di combustione con una quantità minore di combustibile, meglio se con trucioli o bricchetti di legno. Quindi mettere in funzione la stufa e con attenzione, stabilizzarne il tiraggio. Per un buon funzionamento della stufa la Griglia Focolare deve essere pulita quotidianamente.

22. Dopo ogni accensione stagionale è opportuno far ispezionare la stufa da tecnici qualificati ed effettuare una pulizia completa di tubi e giro fumi.

23. Per eventuali riparazioni o sostituzioni contattare tempestivamente il proprio rivenditore avendo cura di comunicare l'esatto n° di articolo e di serie dell'apparecchio. Tutti i componenti dovranno essere sostituiti esclusivamente con pezzi originali Wamsler.

24. Eventuali lavori, in particolare l'installazione, il montaggio, la prima accensione, nonché i servizi di assistenza e di riparazione possono essere eseguiti solo da una ditta specializzata (in impianti di riscaldamento o riscaldamento ad aria). Eventuali installazioni errate faranno decadere ogni forma di garanzia.

25. È importante che vengano rispettate le distanze di sicurezza ai lati e sul retro per tutti i componenti e materiali infiammabili. Le distanze sono riportate nelle istruzioni per l'uso o sulla targa dell'apparecchio.

26. È vietato apportare qualsiasi tipo di modifica all'apparecchio.

Non è ammesso il collegamento ad una canna fumaria con altezza utile inferiore ai 4 metri.

In caso di incendio della canna fumaria chiudere subito tutte le aperture dell'apparecchio e avvertire i Vigili del Fuoco. Non provare in nessun caso a spegnerlo autonomamente. Dopo l'incendio è assolutamente necessario far ispezionare la canna fumaria da un tecnico specializzato.

1. Poiché i combustibili solidi bruciando producono fuliggine, sul vetro della stufa potrebbero formarsi depositi; ciò non è da considerarsi un difetto dell'apparecchio.
2. Essendo la pietra ollare/arenaria pietre naturali, eventuali alterazioni cromatiche sono normali e non costituiscono motivo di reclamo.
3. L'apparecchiatura deve essere impiegata solo per l'uso per il quale è stata esplicitamente concepita, altri impieghi sono impropri e pertanto pericolosi.
4. L'apparecchiatura non deve essere utilizzata come inceneritore.
5. In caso di vetro del portello focolare rotto e/o incrinato, così come in caso di anomalie di funzionamento, l'apparecchio non può essere messo in funzione, se non dopo aver rimosso l'anomalia.
6. Non ostruire le aperture o feritoie di aspirazione o di smaltimento del calore.
7. Tutti i regolamenti locali, inclusi quelli riferiti alle Norme Nazionali ed Europee devono essere rispettate nell'installazione dell'apparecchio.
8. Il funzionamento dell'apparecchio è di tipologia intermittente, quindi richiede che il combustibile venga caricato manualmente durante il funzionamento.

1. Istruzioni per l'uso

1.1 Struttura stufa

Scelta combustibile Targa sul lato posteriore Uscita fumi Sportello Muratura Maniglia Cassetto cenere Deposito per combustibile Leva aria primaria

1.2 Accensione

Combustibili

Per garantire un corretto funzionamento della stufa e una formazione minima di fumo devono essere utilizzati esclusivamente i combustibili elencati di seguito: legna secca allo stato naturale con umidità massima del 20% e mattonelle di lignite.

La leva di regolazione dell'aria secondaria è montata sul lato posteriore. Per il legno impostarla sulla posizione 2, per la lignite sulla posizione 1.

Tipo di combustibile Valore calorico ca. KJ/kg
Mattonelle di lignite	19.500
Legna dura	14.600
Legna morbida	11.500

È vietato bruciare i seguenti combustibili:

Rifiuti, minuzzoli di legna, corteccia, polverino di carbone, trucioli, legna umida e trattata con antisettici, carta, cartone e simili. Per l'accensione utilizzare bricchetti di legno o accendifuoco da grill.

N.B. Per l' accensione non utilizzare mai : alcool, benzina, o altri combustibili liquidi.

Attenzione!

Durante la prima accensione la stufa potrebbe emanare fumi e odori sgra- devoli. Provvedere subito ad arieggiare bene il locale (aprire porte e fine- stre) e riscaldare alla potenza termica nominale massima per almeno un'ora. Se non viene raggiunta la temperatura massima con la prima accen- sione, questi fenomeni potrebbero ripresentarsi anche in seguito.

Mediante la leva dell'aria primaria è possibile impostare in continuo i valori compresi nel campo di regolazione per ottenere la potenza calorica desiderata.

Impostazione aria di combustione:

Le leve devono sempre trovarsi al centro dei simboli.

Combustibile		Posizione leva aria primaria		Posizione scelta combustibile
		KF 101 O, R, L, Wega	KF 101 P, O- pus, Komet	KF 101 O, R, L, P Wega, Opus, Komet
Accensione		III III		H
Ceppi di legna	Potenza termi- ca nominale	II II		H
Mattonelle di lignite	Potenza termi- ca nominale	III III		K
Spegnimento		I I		K

Tabella 1

Quantità di carico orario:

Per il legno non superare una quantità di due ceppi (lunghezza max 35 cm) per un carico di circa 2,1 kg. Per le mattonelle di lignite carico max 2,2 kg (circa 2-3 pezzi).

Prima accensione

- Prima di procedere all'accensione rimuovere il materiale di imballaggio del parafiamma sopra il focolare ed eventualmente anche il nastro adesivo del vetro senza lasciare residui.

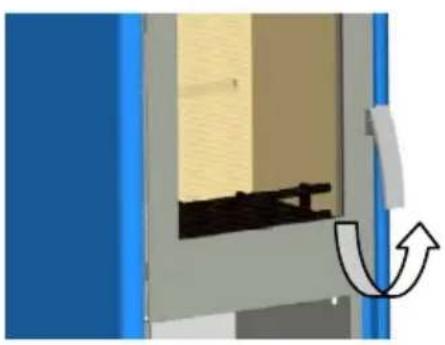

Aprire lo sportello del focolare sollevando la maniglia verso l'alto (fig. 2). Se l'apparecchio è caldo, utilizzare un quanto di protezione isolato. Impostare l'aria primaria e la scelta di combustibile (fig. 3) secondo quanto indicato dalla tabella 1.

Posizionare sulla griglia focolare bricchetti di legno o accendi fuoco e aggiungervi sopra dei trucioli di legno. Procedere con una piccola carica di legna per poi aumentarne la quantità, accendere, e poi richiudere lo sportello del focolare. Quando la fiamma si è ben sviluppata, e si è formato un buon strato di brace, aggiungere un'ulteriore carica di combustibile. In seguito impostare l'aria primaria secondo quanto indicato dalla tabella 1.

Per la prima accensione è opportuno procedere in modo “lieve” con piccole quantità di combustibile, per consentire ai componenti di abituarsi al calore. Durante questa fase la stufa potrebbe emanare fumi e odori sgradevoli. Provvedere subito ad arieggiare bene il locale (aprire porte e finestre) e riscaldare alla potenza termica nominale massima per almeno un'ora. Se non viene raggiunta la temperatura massima con la prima accensione, questi fenomeni potrebbero ripresentarsi anche in seguito.

Il combustibile non deve essere gettato, ma appoggiato nel focolare con delicatezza per evitare di danneggiare la parte in muratura dell'apparecchio.

Attenzione!

Aprendo lo sportello del focolare potrebbe verificarsi un'uscita di fumo dovuta ad un utilizzo improprio o ad uno scarso tiraggio della canna fumaria. Si racco-manda pertanto di aprire lo sportello lentamente, e solo di qualche centimetro, prima di aprirlo completamente. Prima di aprire lo sportello per la ricarica di combustibile, assicurarsi che nel focolare vi sia solo il letto di brace e che le fiamme siano tutte spente.

1.3 Spegnimento

Chiudere gli sportelli e portare la regolazione dell'aria primaria in posizione chiusa. Lasciar consumare la brace rimasta e far raffreddare la stufa. Pulire e svuotare il focolare e il cassetto cenere solo quando la stufa si è raffreddata a temperatura ambiente! Raccomandiamo di far attenzione alla possibile presenza di braci o tizzoni caldi.

1.4 Generalità sul funzionamento

Gli sportelli del focolare devono rimanere sempre chiusi mentre la stufa è in funzione. È possibile aprirli per l'accensione, l'aggiunta di carico o per la pulizia del focolare.

Un adeguato apporto di aria secondaria consente di bruciare anche i componenti combustibili dei gas di scarico. Non può essere escluso un eventuale deposito di sporco sul vetro dovuto ai combustibili solidi e ciò non è da considerarsi come un difetto dell'apparecchio. Grazie a questo sistema la combustione genera poco fumo e fuliggine garantendo il rispetto dell'ambiente. Qualora la stufa venga utilizzata nei periodi di mezza stagione è necessario prima controllare il tiraggio della canna fumaria, che potrebbe essere scarso se la temperatura esterna è elevata. A questo scopo avvicinare un fiammifero acceso allo sportello del focolare leggermente aperto. Se la fiamma non dovesse tirare sufficientemente in direzione dell'apertura, bruciare per breve tempo dei trucioli o bricchetti di legno nella stufa o nell'apertura di ispezione della canna fumaria. Per consentire un buon apporto di aria, prima di ogni combustione pulire e scuotere la griglia focolare (fig. 5). Svuotare regolarmente il cassetto cene-re ad apparecchio freddo (fig. 4). Se l'apparecchio è ancora caldo, indossare il quanto di protezione fornito. Accertarsi che durante questa procedura non vengano smaltiti residui di combustione ardenti (braci o tizzoni caldi).

Assicurarsi che il cassetto cenere venga sempre spinto nella sua sede fino al raggiungimento dello scatto.

Attenzione!

Per garantire aria pulita e una buona resa dell'apparecchio, il carico del combustibile non deve superare le quantità max indicate nelle istruzioni per l'uso per evitare un surriscaldamento che danneggerebbe la stufa. Eventuali danni come quello appena descritto non sono coperti dalla garanzia. Una minore resa termica si ottiene soltanto riducendo le quantità di carico e non mediante diminuzione dell'aria primaria.

1.5 Pulizia e manutenzione

Un buon utilizzo dell'apparecchio associato ad un'accurata pulizia e manutenzione garantiscono la stabilità dei valori e una lunga durata nel tempo dell'apparecchio. Ciò consente di risparmiare preziose risorse, rispettare l'ambiente ed evitare ulteriori spese. Per procedere alla pulizia tirare in avanti il parafiamma (fig. 7, n°2). In questo modo è possibile pulire il giro fumi dall'interno o, rimuovendo il tubo di scarico, dall'alto.

Al termine dell'operazione di pulizia reinserire il parafiamma (fig. 7) nella posizione iniziale.

Attenzione!

A fine stagione è opportuno sottoporre la stufa a una pulizia completa. Per eventuali riparazioni o sostituzioni contattare tempestivamente il proprio rivenditore avendo cura di comunicare l'esatto n° di articolo e di serie dell'apparecchio (v. targa di identificazione).

La pulizia delle superfici esterne è da effettuare a stufa fredda. Devono essere pulite con acqua corrente o, in casi particolari, pretrattate con acqua saponata o detersivo per piatti, e poi strofinate fino a completa asciugatura.

Prima del primo utilizzo pulire il vetro ROBAX S della stufa con un panno umido e pulito e aggiungere poi delle gocce di detergente per vetroceramica su entrambi i lati del vetro mediante carta da cucina.

La pregiata superficie di ROBAX S è rivestita con una pellicola invisibile che consente di mantenere il vetro pulito e che agevola le operazioni di pulizia se queste sono svolte regolarmente.

I combustibili solidi bruciando producono fuliggine e la formazione sul vetro di eventuali depositi non può essere mai del tutto esclusa; ciò non è da considerarsi un difetto dell'apparecchio.

Pulizia delle ceramiche: sporco e grasso possono essere rimossi con acqua e sapone.

Pulizia di pietra ollare e arenaria: essendo pietra ollare e arenaria pietre naturali, eventuali alterazioni cromatiche sono normali e non costituiscono motivo di reclamo! Sporco e grasso possono essere rimossi con acqua e sapone, piccoli graffi con carta abrasiva a umido (grana 240).

Importante: non utilizzare in nessun caso spugne, abrasivi e detergenti aggressivi o che potrebbero graffiare le superfici!

Eventuali lavori, in particolare l'installazione, il montaggio, la prima accensione, nonché i servizi di assistenza e di riparazione possono essere eseguiti solo

da una ditta specializzata (in impianti di riscaldamento o riscaldamento ad aria). Eventuali installazioni errate faranno decadere ogni forma di garanzia.

Fig. 6 Rimuovere carta ondulata di imballaggio

1.6 Cause e risoluzione anomalie

Tipo di anomalia	Cause possibili Rimedi
Formazione di odori:	Asciugatura della vernice utilizzata ed evaporazione dei residui di olio.	Lasciare la stufa in funzione per diverse ore sulla posizione minima così come indicato nelle istruzioni per l'uso. In seguito lasciare riscaldare per diverse ore a potenza massima.
Scarsa emissione di calore:	È stata scelta una potenza troppo bassaTiraggio troppo bassoTubo di scarico troppo lungo e non sigillatoSportelli vetro, focolare o cenere non ermeticiCombustione di legna troppo umida	Far verificare il Suo fabbisogno termico da un tecnico esperto.La stufa richiede un tiraggio min di 11 Pa e può arrivare ad un max di 20 Pa per breve tempo. Controllare la tenuta della canna fumaria. Verificare soprattutto le aperture della canna fumaria e di pulizia. Se necessario collegare un tratto verticale.Tutti i collegamenti dei tubi di scarico devono avere una buona tenuta stagna ed essere isolati con materiale refrattario.Controllare la tenuta e chiudere bene gli sportelli. In caso far sostituire i nastri sigillanti.Utilizzare solamente legna ben asciutta.

Provvedimenti da attuare in caso di incendio di canna fumaria

Una pulizia non completa della canna fumaria, l'utilizzo di combustibile non idoneo (per esempio legna troppo umida) o l'impostazione sbagliata dell'aria della combustione potrebbero provocare un incendio della canna fumaria. In questo caso chiudere la presa d'aria della stufa e chiamare immediatamente i Vigili del Fuoco.

N.B. Non provare mai ad estinguere il fuoco con acqua.

2. Installazione

2.1 Prescrizioni e norme

• Leggere attentamente il contenuto del presente manuale, in quanto fornisce importanti indicazioni ed istruzioni riguardanti l'installazione, l'uso, la manutenzione e soprattutto la sicurezza del prodotto.
• L'installazione e l'uso delle apparecchiature, deve avvenire esclusivamente in ambiente giudicato idoneo dagli enti preposti e soprattutto in conformità alle norme e prescrizioni vigenti in materia.
• Gli impianti tecnologici e l'installazione degli apparecchi devono essere effettuati da personale professionalmente qualificato, autorizzato a rilasciare certificato di conformità e rispondenza alle norme in vigore.
• Nel luogo di installazione devono essere rispettate tutte le leggi, norme e direttive in vigore, in materia di edilizia civile e/o industriale, utilizzando sempre i dispositivi di sicurezza individuale e gli altri mezzi di protezione previsti per legge.
• Devono inoltre essere rispettate tutte le leggi, norme, direttive in vigore in materia di impiantistica, canne fumarie, elettricità, acqua, ventilazione/aspirazione.
• Il costruttore declina ogni responsabilità derivante da installazione errata, manomissione, utilizzo non corretto dell'apparecchio, uso improprio, cattiva manutenzione, inosservanza delle normative vigenti e imperizia d'uso.

Operazioni preliminari

• Togliere delicatamente l'imballo.
• Il materiale che compone l'imballo va riciclato mettendolo negli appositi contenitori o conferito al sito preposto nel comune di residenza.
• Prima dell'installazione assicurasi dell'integrità dell'apparecchio, in caso di dubbio non utilizzarlo e rivolgersi al rivenditore.

Posizionamento apparecchio

- Il sito d'installazione dell'apparecchio deve prevedere:

- Una pavimentazione di adeguata capacità di carico, superiore al peso dell'apparecchio. Se la costruzione esistente non soddisfa questo requisito, misure appropriate dovranno essere prese (Es. piastra di distribuzione di carico).

- Una pavimentazione adatta all'irraggiamento calorico che garantisca l' edificio contro i rischi di incendio.

- L'installazione dell'apparecchio deve garantire facile accesso per la pulizia dell'apparecchio stesso, dei condotti dei gas di scarico e della canna fumaria.

2.2 Distanze di sicurezza

Proteggere dall'effetto del calore tutti gli elementi costruttivi, mobili o tessuti di arredamento infiammabili situati nelle vicinanze della stufa.

Oggetti all'interno della zona di irraggiamento

Per gli elementi costruttivi, i mobili e i tessuti di arredamento infiammabili situati nella zona di irraggiamento della stufa è necessario rispettare una distanza minima di 80 cm (A), misurati dal bordo anteriore dell'apertura del focolare. La distanza di sicurezza si riduce ai 40 cm (B) qualora di fronte all'elemento sia installata una protezione areata (v. fig. 8).

Oggetti al di fuori della zona di irraggiamento

Le pareti laterali e quella posteriore all'apparecchio non possono essere realizzate o rivestite con materiale infiammabile qualora la distanza laterale sia inferiore ai 30 cm e quella posteriore ai 20 cm.

Anche per mobili in legno o in plastica deve essere rispettata una distanza laterale di 30 cm (v. fig. 9).

B A

Fig. 8

20 cm 30 cm 30 cm

Fig. 9

Pavimento sotto e davanti alla stufa

I pavimenti in materiale infiammabile come moquette, parquet o sughero devono essere sostituiti o protetti sotto la stufa, davanti fino a 50 cm dal bordo del focolare e lateralmente fino a 30 cm da un rivestimento in materiale non infiammabile, come ceramica, pietra, vetro o da una base salva-pavimento in acciaio.

2.3 Collegamento alla canna fumaria

ATTENZIONE!

Prima di procedere al collegamento dell'apparecchio consultare un tecnico specializzato di zona!

I tratti di collegamento della stufa devono essere ben saldati e sigillati e non devono essere inseriti in profondità nella sezione trasversale libera della canna fumaria. Il tratto di collegamento tra stufa e canna fumaria deve avere un diametro equivalente a quella del bocchettone di uscita fumi della stufa. Tratti orizzontali superiori ai 0,5 metri devono avere una pendenza di 10 gradi rispetto alla canna fumaria. Tubi non isolati termicamente o con andamento orizzontale non devono avere una lunghezza superiore ad un metro.

La Misura X (distanza da elementi costruttivi/materiali infiammabili) da rispettare è quella indicata dal produttore dell'apparecchio.

ATTENZIONE!

Per il dimensionamento della canna fumaria consultare i dati relativi all'apparecchio nella sezione 3.

X

Generalmente la stufa può essere collegata direttamente alla canna fumaria mediante impiego di curve. Se il tiraggio è scarso la stufa dovrebbe essere collegata alla canna fumaria mediante un tubo di scarico fumi verticale.

CAMINO O CANNA FUMARIA

- Il camino o canna fumaria deve rispondere ai seguenti requisiti:

- Essere a tenuta dei prodotti della combustione, impermeabile ed adeguatamente isolato e coibentato alla stregua delle condizioni di impiego (UNI 9615);

- Essere realizzato in materiali adatti a resistere alle normali sollecitazioni meccaniche, al calore, all'azione dei prodotti della combustione e alle eventuali condense;

- Avere andamento prevalentemente verticale con deviazioni dell'asse non superiori a 45°;

- Essere adeguatamente distanziato da materiali combustibili o infiammabili mediante intercapedine d'aria od opportuno isolante;

- Avere sezione interna preferibilmente circolare; le sezioni quadrate o rettangolari devono avere angoli arrotondati con raggio non inferiore a 20 mm;

- Avere sezione interna costante, libera e indipendente;

- Avere le sezioni rettangolari con rapporto massimo tra i lati di 1,5;

- Dovranno essere rispettate le indicazioni del costruttore dell'apparecchio per quanto concerne la sezione e le caratteristiche costruttive della canna fumaria/camino. Per sezioni particolari, variazioni di sezione o di percorso dovrà essere effettuata una verifica del funzionamento del sistema di e-vacuazione fumi con appropriato metodo di calcolo fluidodinamico (UNI 9615).

- E' consigliato che il condotto fumario sia dotato di una camera per raccolta materiali solidi ed eventuali condense, situata sotto l'imbocco del canale da fumo, in modo da essere facilmente apribile ed ispezionabile da sportello a tenuta d'aria.

- In caso di incendio della canna fumaria munirsi di adeguati sistemi per soffocare le fiamme (es. utilizzare un estintore a polvere o ad anidride carbonica) e richiedere l'intervento dei Vigili del Fuoco.

COLLEGAMENTO DELL'APPARECCHIO ALLA CANNA FUMARIA ED EVA-CUAZIONE DEI PRODOTTI DELLA COMBUSTIONE (vedi anche normativa UNI 10683)

- Il collegamento tra l'apparecchio di utilizzazione e la canna fumaria deve ricevere lo scarico da un solo generatore di calore.

- E' ammessa la realizzazione di apparecchio composto da caminetto e forno di cottura con un unico punto di scarico verso il camino, per il quale il costrut-tore dovrà fornire le caratteristiche costruttive del raccordo dei canali da fumo.

- E' vietato convogliare nello stesso canale da fumo lo scarico proveniente da cappe sovrastanti gli apparecchi di cottura.

• E' vietato lo scarico diretto verso spazi chiusi anche se a cielo libero.
• Lo scarico diretto dei prodotti della combustione deve essere previsto a tetto ed il condotto fumario deve avere le caratteristiche previste precedentemente.

COMIGNOLO

- Il comignolo deve rispondere ai seguenti requisiti:

• Avere sezione interna equivalente a quella del camino;
• Avere sezione utile di uscita non inferiore al doppio di quella interna del camino;
• Essere costruito in modo da impedire la penetrazione nel camino di pioggia, neve, corpi estranei e in modo che anche in caso di venti di ogni direzione e inclinazione sia comunque assicurato lo scarico dei prodotti della combustione;
• Essere posizionato in modo da garantire una adeguata dispersione e diluizione dei prodotti della combustione e comunque al di fuori della zona di reflusso in cui è favorita la formazione di contropressioni. Tale zona ha dimensioni e conformazioni diverse in funzione dell'angolo di inclinazione della copertura, per cui risulta necessario adottare le altezze minime indicate negli schemi seguenti:

d ≥ 5m d ≤ 5m 0,50m 0,50m H min. distanza > A distanza ≤ A 0,50mt oltre il colmo Altezza zona di reflusso Z Zona di Reflusso C

Inclinazione del tetto C (°)	A H	Altezza della zona di reflusso Z (m)
15 1,85	1,00	0,50
30 1,50	1,30	0,80
45 1,30	2,00	1,50
60 1,20	2,50	2,10

area di reflusso

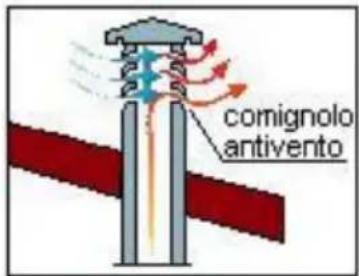

comignolo antivento

Per i comignoli e la zona di reflusso vedi UNI 7129

comignolo antivento

comignolo girevole (a banderuola) per zone soggette a forti venti

> 50 cm

REALIZZAZIONE DELL'ALLACCIAMENTO ALLA CANNA FUMARIA

• Eseguire il collegamento dell'apparecchio alla canna fumaria del camino esistente, assicurandosi che il tubo di uscita fumi non occupi la sezione libera della canna fumaria.
• Utilizzare esclusivamente tubi adatti allo smaltimento dei fumi della combustione.
• Limitare i tratti orizzontali del condotto di raccordo alla canna fumaria (max 1 metro) e l'uso di curve.

NO Non inserire troppo profondamente il tubo nella canna fumaria

Il foro di entrata del tubo in canna fumaria deve essere sigillato. SI Non inserire troppo profondamente il tubo nella canna fumaria

PRESA ARIA COMBUSTIONE DALL'AMBIENTE DI INSTALLAZIONE

• L'apparecchio deve poter disporre dell'aria necessaria a garantirne il regolare funzionamento mediante prese d'aria esterna.
• Le prese d'aria devono rispondere ai seguenti requisiti:

a) Avere sezione libera totale minima di 200 cm²;
b) Essere comunicanti direttamente con l'ambiente di installazione;
c) Essere protette con griglia, rete metallica o idonea protezione purché non riduca la sezione minima di cui al punto a) e posizionate in modo da evitare che possano essere ostruite.

- L'afflusso dell'aria può essere ottenuto anche da un locale adiacente a quello di installazione, purché tale flusso possa avvenire liberamente attraverso aperture permanenti comunicanti con l'esterno. Il locale adiacente rispetto a quello di installazione non deve essere messo in depressione rispetto all'ambiente esterno per effetto del tiraggio contrario, provocato dalla presenza in tale locale di altro apparecchio di utilizzazione o di dispositivo di aspirazione.

• Nel locale adiacente le aperture permanenti devono rispondere ai requisiti di cui alle lettere a) e c).
• Il locale adiacente non può essere adibito ad autorimessa, magazzino di materiale combustibile né comunque ad attività con pericolo d'incendio.

NOTA : Ventilatori di estrazione aria, quando usati nella stessa stanza o spazi vicini dell'apparecchio, potrebbero causare problemi di funzionamento.

NOTA : Il locale di installazione non deve essere messo in depressione da appa-recchiature quali ad esempio: cappe di aspirazione, camini, canne fumarie, ecc., presenti nel locale stesso o nei locali adiacenti posti in comunicazione.

3. Schede tecniche

3.1 Disegni dimensionali e dati

C F E

A B F

D150 D

Tipo	0010180 O...0010181 R...0010182 L...0010183 P...0010186 Wega0010187 Opus0010189 Komet
Potenza termica nominale 8 kW
Volume riscaldabile in m^3 per utilizzo non continuo secondo DIN 18893/TAB. 2 in condizioni- favorevoli- normali- poco favorevoli	18210571
Valori delle emissioni per seguenti combustibiliPortata fumiTemperatura dei fumiDepressione minima con rendimento nominalePolveri (in riferimento ad un tenore O_2 del 13 %)CO (in riferimento ad un tenore O_2 del 13 %)Rendimento	legna / lignite 7 pollici7,0 g/s350 °C11 Pa< 50 mg/ m^3 0,10 %>78 %

3.2 Dimensioni

N° art. A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) Peso
W20001018000	1044 550	400	110	997 894	108 kg
W20001018005	1044 550	400	110	997 894	108 kg
W20001018006	1044 550	400	110	997 894	108 kg
W20001018060	1044 550	400	110	997 894	108 kg
W20001018068	1044 550	400	110	997 894	108 kg
W20001018075	1044 550	400	110	997 894	108 kg
W20001018020	1044 550	400	110	997 894	166 kg
W20001018021	1044 550	400	110	997 894	166 kg
W20001018040	1069 550	400	110	997 894	188 kg
W20001018048	1069 550	400	110	997 894	188 kg
W20001018065	1069 550	400	110	997 894	130 kg
W20001018003	1069 550	400	110	997 894	120* kg
W20001018082	1069 550	400	110	997 894	120* kg
W20001018083	1069 550	400	110	997 894	120* kg
W20001018081	1069 550	400	110	997 894	120* kg
W20001018084	1069 550	400	110	997 894	120* kg
W20001018009	1069 550	400	110	997 894	130 kg
W20001018004	1208 550	400	110	997 894	120 kg
W20001018045	1203 550	400	110	997 894	128 kg
W20001018100	1044 600	524	134	997 894	112 kg
W20001018160	1044 600	524	134	997 894	112 kg
W20001018164	1044 600	524	134	997 894	112 kg
W20001018166	1044 600	524	134	997 894	112 kg
W20001018168	1044 600	524	134	997 894	112 kg
W20001018170	1044 600	524	134	997 894	112 kg
W20001018103	1069 610	524	134	997 894	140* kg
W20001018180	1069 610	524	134	997 894	140* kg
W20001018190	1069 610	524	134	997 894	140* kg
W20001018140	1069 610	524	134	997 894	199 kg
W20001018165	1069 600	524	134	997 894	134 kg
W20001018101	1044 600	524	134	997 894	112 kg
W20001018205	1160 600	400	107	833 730	112 kg
W20001018220	1160 600	400	107	833 730	159 kg
W20001018260	1160 600	400	107	833 730	112 kg
W20001018270	1160 600	400	107	833 730	112 kg
W20001018200	1160 600	400	107	833 730	115 kg
W20001018240	1160 600	400	107	833 730	164 kg
W20001018245	1160 600	400	107	833 730	164 kg
W20001018265	1160 600	400	107	833 730	115 kg
W20001018206	1160 600	400	107	833 730	115 kg
W20001018215	892 600	400	107	833 730	106 kg
W20001018248	1210 600	400	107	833 730	195 kg
W20001018203	1197 663	400	107	833 730	111* kg
W20001018280	1197 663	400	107	833 730	111* kg
W20001018290	1197 663	400	107	833 730	111* kg
W20001018249	1210 600	400	107	833 730	153 kg
W20001018202	1322	600	400	110	997	894	119 kg
W20001018246	1322	600	400	110	997	894	172 kg
W20001018208	1101	605	400	107	833	730	124 kg
W20001018305	1043	600	490	110	997	894	112 kg
W20001018300	1043	600	490	110	997	894	112 kg
W20001018340	1068	640	490	110	997	894	180 kg
W20001018360	1068	600	490	110	997	894	133 kg
W20001018341	1043	640	490	110	997	894	165 kg
W20001018325	1068	600	490	110	997	894	133 kg
W20001018320	1068	600	490	110	997	894	133 kg
W20001018342	1502	870	737	110	997	894	172 kg
W20001018343	1234	600	490	110	997	894	206 kg
W20001018228	1160	600	400	107	833	730	174 kg
W20001018216	1264	600	400	107	997	894	108 kg
W20001018226	1264	600	400	107	997	894	170 kg
W20001018014	1208	550	511	110	997	894	133 kg
W20001018023	1208	550	511	110	997	894	188 kg
W20001018740	1054	610	528	110	997	869	172 kg
W20001018745	1054	610	528	110	997	869	146 kg
W20001018710	1054	610	528	110	997	869	131 kg
W20001018910	1070	580	522	110	999	894	135 kg
W20001018181	1064	612	530	132	994	891	89 kg*
W20001018182	1064	612	530	132	994	891	141 kg
W20001018183	1064	612	530	132	994	891	141 kg
W20001018184	1064	612	530	132	994	891	141 kg
W20001018185	1064	612	530	132	994	891	141 kg
W20001018204	1381	600	400	110	1058	955	126 kg*
W20001018281	1381	600	400	110	1058	955	151 kg
W20001018282	1381	600	400	110	1058	955	151 kg
W20001018102	1205	600	546	132	997	1000	130 kg
W20001018600	1045	560	525	127	997	894	115 kg
W20001018605	1045	560	525	127	997	894	115 kg
W20001018640	1070	560	525	127	997	894	130 kg

* Apparecchi base senza ceramiche

Queste dimensioni sono indicate a solo scopo informativo! Ci riserviamo il diritto di apportare eventuali modifiche strutturali a vantaggio del progresso tecnologico o del miglioramento qualitativo!

3.3 Dichiarazione di conformità CE

Wamsler

Dichiarazione di conformità CE

Si dichiara con la presente che i prodotti di cui sopra risultano in conformità a quanto previsto dalle seguenti direttive comunitarie:

89/106/CEE: Direttiva prodotti da costruzione

La conformità dei prodotti elencati alle normative delle direttive summenzionate viene comprovata dal rispetto delle seguenti norme:

DIN EN 13240: 2005

Monaco d.B., 14/05/2008

Iorlie ....ppa

L - deg. R.

Firma del Responsabile Legale

Questa dichiarazione certifica la conformità alle direttive summenzionate, ma non contiene alcuna garanzia delle proprietà del prodotto. È opportuno consultare le avvertenze di sicurezza allegate alle istruzioni del prodotto. Questa dichiarazione perde validità nel caso in cui gli apparecchi descritti sopra vengano modificati da parte di terzi.

Art.Nr.:116935

Ausgabe: 08.2008
