Produkttyp	Kaminofen (Holzofen)
Marke	Wamsler
Modell	Hera (Varianten Orpheus, Rona, Luna, Prisma, Wega, Opus, Komet)
Nennwärmeleistung	8 kW
Wirkungsgrad	> 78 %
Zugelassener Brennstoff	Scheitholz (max. Länge 35 cm, Feuchtigkeit < 20 %)
Durchschnittliche Abgastemperatur	350 °C
Erforderlicher Mindestzug	11 Pa
Abgasmassenstrom	7 g/s
CO bei 13 % O₂	< 0,11 %
Abmessungen (H × B × T)	H: 892-1502 mm, B: 550-870 mm, T: 400-737 mm (je nach Variante)
Gewicht	108 bis 206 kg je nach Modell
Rauchrohranschlussdurchmesser	150 mm
Isoliermaterial des Feuerraums	Vermiculit (Verschleißplatten)
Verkleidungsmaterial	Speckstein (natur, Farbnuancen möglich)
Bauvorschrift	EN 13240:2005
Sicherheitsabstand – vorne (Strahlungszone)	Mindestens 1 m (reduzierbar auf 40 cm mit Schutzschirm)
Sicherheitsabstand – hinten	Mindestens 20 cm
Sicherheitsabstand – seitlich	Mindestens 30 cm
Bodenschutz	Nicht brennbare Platte unter dem Gerät und 50 cm davor, 30 cm seitlich
Laufende Wartung	Glasreinigung (Spezialreiniger), Aschekasten entleeren, Asche absaugen
Schornsteinreinigung	Mindestens 2 Mal pro Jahr
Garantie auf Vermiculitplatten	6 Monate gegen Herstellungsfehler
Verbrennungsluftzufuhr	Raumluft + Außenluftzufuhr erforderlich (freier Querschnitt ≥ 50 cm²)

Häufig gestellte Fragen - Hera Wamsler

Welche Holzart für den Wamsler Hera Ofen verwenden?

Verwenden Sie ausschließlich Scheitholz mit einer maximalen Länge von 35 cm und einer Feuchtigkeit unter 20 %. Harthölzer (Eiche, Buche, Esche) werden empfohlen. Es ist verboten, behandeltes Holz, Kohle, Abfälle oder nasses Holz zu verbrennen.

Wie zünde ich den Ofen richtig an?

Öffnen Sie die Tür und den Primärlufteinlass. Legen Sie Papier oder einen Anzünder (schwefelfrei) auf den Rost, dann Kleinholz und größere Holzscheite. Zünden Sie an und schließen Sie die Tür. Verwenden Sie niemals brennbare Flüssigkeiten.

Was tun, wenn die Scheiben schnell verschmutzen?

Dies liegt oft an zu feuchtem Holz oder unzureichender Verbrennung. Verwenden Sie trockenes Holz (< 20 % Feuchtigkeit) und heizen Sie stärker, bevor Sie die Leistung reduzieren. Überprüfen Sie auch den Schornsteinzug.

Welche Sicherheitsabstände muss ich um den Ofen einhalten?

Vor dem Ofen (Strahlungszone): mindestens 1 m (reduzierbar auf 40 cm mit Schutzschirm). Hinten: 20 cm. Seitlich: 30 cm. Der Boden muss mit einer nicht brennbaren Platte 50 cm davor und 30 cm seitlich geschützt sein.

Ist eine Außenluftzufuhr zwingend erforderlich?

Ja, das ist obligatorisch. Der Ofen verbraucht Raumluft; eine Außenluftzufuhr (freier Querschnitt ≥ 50 cm²) ist erforderlich, um Unterdruck und das Risiko von Kohlenmonoxid zu vermeiden.

Wie pflege ich die Ofenscheibe?

Verwenden Sie ein Spezialreinigungsmittel für Kaminglasscheiben. Reinigen Sie nur die Innenseite der Scheibe. Vermeiden Sie, dass das Reinigungsmittel auf lackierte Teile gelangt. Trockenes Holz und eine lebhafte Verbrennung helfen, die Scheibe länger sauber zu halten.

Was tun bei Geruch oder Rauch beim ersten Gebrauch?

Das ist normal: Die Farbe härtet aus und Ölrückstände verdampfen. Heizen Sie den Ofen einige Stunden mit reduzierter Leistung, dann einige weitere Stunden mit Nennleistung. Lüften Sie den Raum während dieser Phase gut.

Darf ich Kohle oder Braunkohle in diesem Ofen verbrennen?

Nein, nur Scheitholz ist zugelassen. Die Verwendung anderer Brennstoffe, einschließlich Braunkohlebriketts, kann das Gerät beschädigen und die Garantie erlöschen lassen.

Wie stelle ich die Primärluftzufuhr ein?

Die Einstellung erfolgt über den Primärluftwähler (siehe Abbildung in der Anleitung). Zum Anzünden: ganz öffnen. Für Nennleistung: Mittelstellung. Für reduzierte Leistung: teilweise schließen. Niemals bei geöffneter Tür betreiben.

Welche jährliche Wartung wird empfohlen?

Entleeren Sie am Ende der Saison den Feuerraum und den Aschekasten, schließen Sie die Tür und die Lufteinlässe. Lassen Sie den Schornstein mindestens zweimal im Jahr reinigen. Lassen Sie das gesamte System vor jeder Heizsaison von einem Fachmann überprüfen.

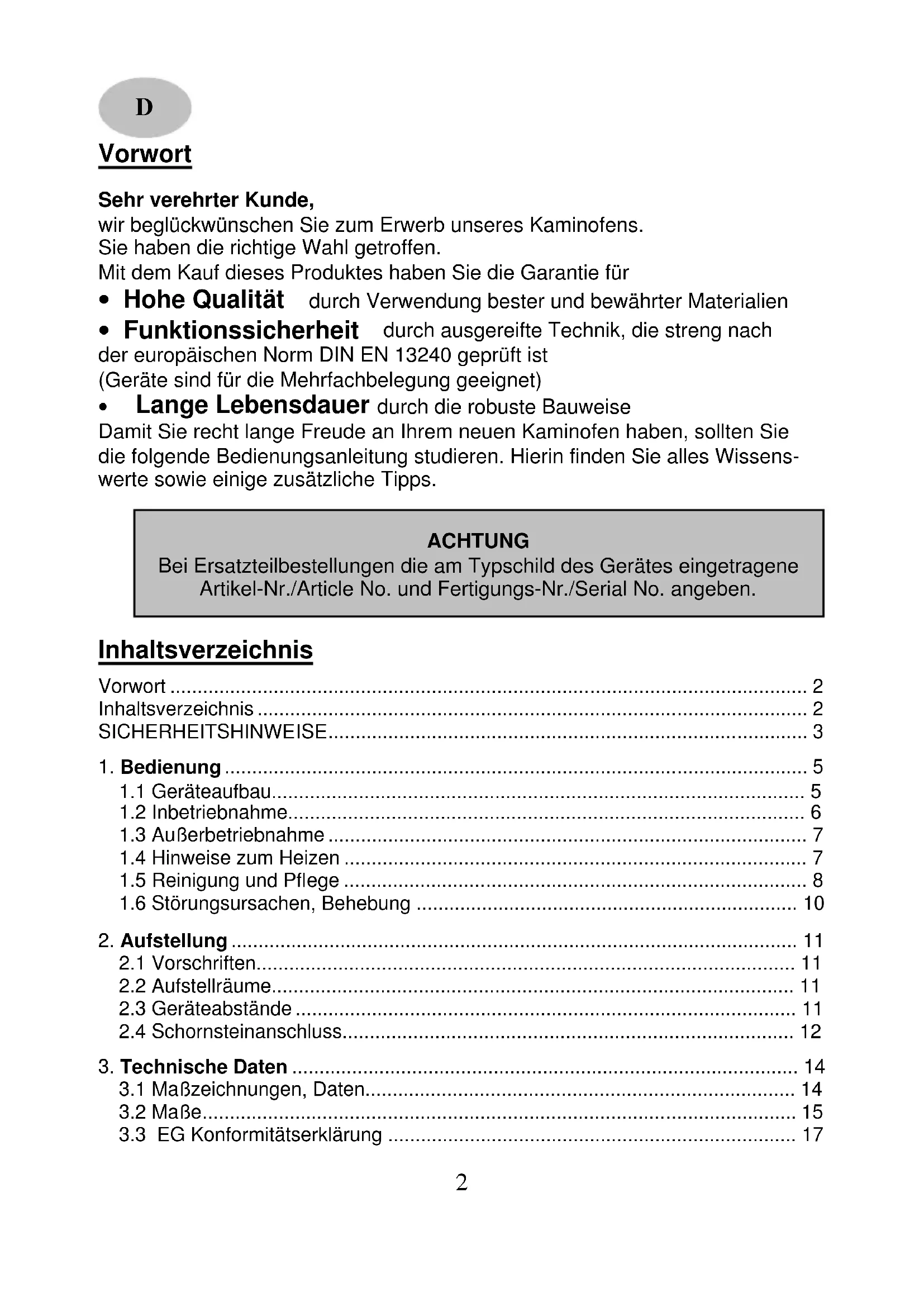

BEDIENUNGSANLEITUNG Hera Wamsler

Kaminofen Bedienungs- und Aufstellanleitung

Sehr verehrter Kunde,

wir beglückwünschen Sie zum Erwerb unseres Kaminofens.

Sie haben die richtige Wahl getroffen.

Mit dem Kauf dieses Produktes haben Sie die Garantie für

• Hohe Qualität durch Verwendung bester und bewährter Materialien
- Funktionssicherheit durch ausgereifte Technik, die streng nach der europäischen Norm DIN EN 13240 geprüft ist

(Geräte sind für die Mehrfachbelegung geeignet)

• Lange Lebensdauer durch die robuste Bauweise

Damit Sie recht lange Freude an Ihrem neuen Kaminofen haben, sollten Sie die folgende Bedienungsanleitung studieren. Hierin finden Sie alles Wissenswerte sowie einige zusätzliche Tipps.

ACHTUNG

Bei Ersatzteilbestellungen die am Typschild des Gerätes eingetragene Artikel-Nr./Article No. und Fertigungs-Nr./Serial No. angeben.

Inhaltsverzeichnis

Vorwort 2

Inhaltsverzeichnis 2

SICHERHEITSHINWEISE....3

1. Bedienung 5

1.1 Geräteaufbau.... 5
1.2 Inbetriebnahme....6
1.3 Außerbetriebnahme 7
1.4 Hinweise zum Heizen 7
1.5 Reinigung und Pflege 8
1.6 Störungsursachen, Behebung 10

1. Aufstellung 11

2.1 Vorschriften.... 11
2.2 Aufstellräume.... 11
2.3 Geräteabstände 11
2.4 Schornsteinanschluss.... 12

1. Technische Daten .... 14

3.1 Maßzeichnungen, Daten.... 14
3.2 Maße....15
3.3 EG Konformitätserklärung 17

SICHERHEITSHINWEISE

1. Die Geräte sind nach DIN EN 13240 oder nach DIN EN 12815 geprüft (Typenschild).
2. Für die Aufstellung und den abgasseitigen Anschluss sind die Forderungen der Feuerungsverordnung (FeuVO), die jeweiligen Länderbauordnungen sowie die DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2 und der DIN EN 15287 zu beachten. Zur einwandfreien Funktion Ihres Gerätes muss der Schornstein, an den sie das Gerät anschließen wollen, in einwandfreiem Zustand sein.
3. Vor Erstinbetriebnahme und vor dem Schornsteinanschluss, die Bedienungsanleitung gründlich durchlesen und den zuständigen Schornsteinfegermeister informieren.
4. Es wird empfohlen bei Aufstellung der Geräte saubere Baumwollhandschuhe zu tragen, um Fingerabdrücke, die später schwierig zu entfernen sind, zu vermeiden.
5. Im Interesse der Luftreinhaltung und der sicheren Funktion des Gerätes sollten die in der Bedienungsanleitung angegebenen max. Brennstoffaufgabemengen nicht überschritten werden und die Türen der Geräte geschlossen sein, da sonst die Gefahr des Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädigungen solcher Art, unterliegen nicht der Garantiepflicht.
6. Die Türen der Geräte müssen während des Betriebes immer geschlossen sein.
7. Die zugelassenen Brennstoffe sind:
8. Naturbelassenes Scheitholz (bis max. 35cm Länge)
9. Braunkohlebriketts (siehe zulässige Brennstoffe in der Bedienungsanleitung)
10. Keine flüssigen Anzündhilfen verwenden. Zum anzünden sollten spezielle Anzünder oder Holzwolle verwendet werden.
11. Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Kohlegruß, Spanplattenresten, feuchtem und mit Holzschutzmitteln behandeltem Holz, Papier, Pappe o.ä. ist verboten
12. Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden, so können diese Erscheinungen auch später noch auftreten.
13. Die Bedienelemente und die Einstelleinrichtungen sind entsprechend der Bedienungsanleitung einzustellen. Bitte benutzen sie bei heißem Gerät die Hilfswerkzeuge oder einen Schutzhandschuhe zur Bedienung.

14. Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet werden darf. Außerdem soll vor dem Öffnen der Heiztür zum nachlegen von Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, dass heißt, es dürfen keine Flammen mehr sichtbar sein.

15. Im Heizbetrieb können alle Oberflächen und besonders die Sichtscheiben sowie die Griffe und Bedieneinrichtungen sehr heiß werden. Machen sie Kinder und Jugendliche, Ältere Menschen und Tiere auf diese Gefahren aufmerksam, und halten sie sie während des Heizbetriebes von der Feuerstätte fern. Verwenden Sie zur Bedienung den beigelegten Schutzhandschuh oder das Hilfswerkzeug. Kinder und Jugendliche unter 16 Jahren dürfen den Ofen ohne Aufsicht Erziehungsberechtigter nicht bedienen.

16. Es ist darauf zu achten, dass der Aschekasten immer bis Anschlag eingeschoben ist und besonders darauf zu achten, dass keine heiße Asche entsorgt wird (Brandgefahr).
17. In der Übergangszeit kann es zu Störungen des Schornsteinzuges kommen, so dass die Abgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit einer geringen Brennstoffmenge, am besten mit Holzspäne/-Wolle zu befüllen und unter Kontrolle in Betrieb zu nehmen, um den Schornsteinzug zu stabilisieren. Der Rost sollte sauber sein.
18. Nach jeder Heizperiode ist es angebracht, die Geräte durch einen Fachmann kontrollieren zu lassen. Ebenfalls sollte eine gründliche Reinigung der Abgaswege und der Abgasrohre erfolgen.
19. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden sie sich bitte rechzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fachhändler. Es sind nur Original Wamsler - Ersatzteile zu verwenden.
20. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen erlöschen Gewährleistung und Garantie.
21. Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem Aufstellungsraum entnimmt, ist dafür zu sorgen, dass über die Undichtheiten der Fenster oder Außentüren stets genügend Luft nachströmt. Man kann davon ausgehen, dass dieser durch ein Raumvolumen von mind. 4m³ je kW Nennwärmeleistung gewährleistet ist. Ist das Volumen geringer, kann über Lüftungsöffnungen ein Verbrennungsluftverbund mit anderen Räumen hergestellt werden (min. 150cm²).
22. Es ist darauf zu achten, dass die Abstände zu brennbaren Bauteilen und Materialien -seitlich und hinten- eingehalten werden. Diese Abstände entnehmen sie der Bedienungsanleitung oder dem Typenschild.
23. Die Feuerstätte darf nicht verändert werden.
24. Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehrfachbelegung 5m liegt, ist unzulässig. An dem zum Anschluss des Ofens vorgesehenen Schornstein dürfen höchstens zwei weitere Feuerstätten angeschlossen sein.
25. Bei einem Schornsteinbrand verschließen sie sofort alle Öffnungen am Gerät und verständigen sie die Feuerwehr. Versuchen sie auf keinen Fall selbst zu löschen. Danach unbedingt den Schornstein vom Fachmann überprüfen lassen.
26. Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.
27. Speck- und Sandstein ist ein Naturstein, daher sind Farbabweichungen und Farbänderungen normal und kein Grund zur Reklamation.

1. Bedienung

1.1 Geräteaufbau

Brennstoffwähler Typschild an der Rückwand Abgasstutzen Fülltür Ausmauerung Türgriff Aschenkasten Lagerfach f. Brennmaterial Primärluftschieber

1.2 Inbetriebnahme

Brennstoffe

Das Gerät ist ausschließlich für den Betrieb mit nachfolgend aufgeführten Brennstoffen geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewährleistet. Verwenden Sie nur natur belassenes, trockenes Scheitholz mit einer Restfeuchte von max. 20% und Braunkohlenbriketts.

Bei den Geräten ist der Sekundärluftschieber an der Rückseite montiert.

Bei Holz, Sekundärluftschieber auf Stellung 2 stellen, bei Kohle auf Stellung 1 stellen.

Brennstoffart Heizwert ca. KJ/kg
Braunkohlebriketts	19.500
Hartholz	14.600
Weichholz	11.500

Nicht zulässige Brennstoffe sind z.B.:

Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Spanplattenresten, Kohlegruß, feuchtem oder mit Holzschutzmitteln behandeltem Holz, Papier und Pappe o.ä. ist verboten. Zum Anzünden sollte Holzwolle oder Grillanzünder verwendet werden. Keine flüssigen Anzündhilfen verwenden!

Achtung!

Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden, so können diese Erscheinungen auch später noch auftreten.

Mit dem Primärluftschieber können Sie innerhalb des Regelbereiches alle gewünschten Heizleistungen stufenlos einstellen.

Verbrennungslufteinstellung:

Die Schiebereinstellungen müssen immer in der Mitte der Bezeichnungen liegen.

Brennstoff		Primärluftschieber Stellung		Brennstoffwähler Stellung
		KF 101 O, R, L, Wega,	KF 101 P, Opus, Komet	KF 101 O, R, L,P Wega, Opus, Komet
Anheizen		III III		H
Scheitholz	Nennwärme-leistung	II II		H
Braunkohle-brikett	Nennwärme-leistung	III III		K
Außerbetriebnahme		I I		K

Tabelle 1

Füllmengen:

Füllmenge bei Holz (Scheitholz, max. Länge 35 cm) max. 2 Scheite pro

Füllung ca. 2,1 kg.

Braunkohlebrikett max. 2,2 kg (ca. 2-3 Stk.)

Erstes Anheizen

- Vor Inbetriebnahme sind die Transportsicherungen auf der Umlenkplatte über dem Feuerraum (Bild 6) herauszunehmen und evtl. Aufkleber auf der Sichtscheibe rückstandsfrei zu entfernen.

Die Heiztür öffnen durch Heben des Griffes nach oben (Bild 2). Bei heißem Gerät ist dazu ein isolierter Schutzhandschuh zu benutzen. Den Primärluftschieber und Brennstoffwähler (Bild 3) entsprechend der Tabelle 1 Seite 6 einstellen.

Kohleanzünder oder Holzwolle auf den Rost legen, darüber Holzspäne geben. Darauf erst ein kleineres, dann größeres Holz geben, anzünden und Heiztür wieder verschließen. Wenn das Feuer lebhaft brennt und eine ausreichende Grundglut vorhanden ist erneut Brennstoff aufgeben. Danach den Primärluftschieber entsprechend der Tabelle 1 Seite 6 „Verbrennungslufteinstellung“ einstellen.

Das erste Anheizen sollte „sanft“ verlaufen, mit geringer Menge Brennmaterial, damit sich die Ofenteile an die Hitze gewöhnen können. Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden, so können diese Erscheinungen auch später noch auftreten.

Den Brennstoff nicht in den Brennraum einwerfen, sondern einlegen, da sonst die Ausmauerung beschädigt werden kann.

Achtung!

Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet werden darf. Außerdem soll vor dem Öffnen der Tür zum Nachlegen von Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, das heißt, es dürfen keine Flammen mehr sichtbar sein.

1.3 Außerbetriebnahme

Türen schließen, Primärluftschieber in geschlossene – Stellung bringen.

Restglut ausbrennen und Ofen abkühlen lassen.

Feuerraum und Aschenkasten bei kaltem Gerät reinigen und entleeren!

1.4 Hinweise zum Heizen

Der Kaminofen darf nur mit geschlossener Fülltür (Heiztür) betrieben werden.

Diese darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet werden (evtl. Zugprobleme bei weiteren am Schornstein angeschlossenen Geräten).

Eine abgestimmt zugeführte Sekundärluft sorgt für die Nachverbrennung der im Abgas enthaltenen brennbaren Bestandteile. Ein Verschmutzen der Scheibe kann aber bei Festbrennstoffen nicht ausgeschlossen werden und stellt keinen Mangel dar. Dies bedeutet eine rauch- und russarme Verbrennung zur Schonung der Umwelt. Sollten Sie Ihren Ofen in der Übergangszeit in Betrieb nehmen, dann prüfen Sie vorher den Schornsteinzug, da dieser bei hohen Außentemperaturen sehr gering sein kann. Zu diesem Zweck halten Sie ein brennendes Zündholz in die ein wenig geöffnete Heiztür. Wenn die Flamme nicht deutlich angesaugt wird, ist zunächst ein sogenanntes Lockfeuer zu erzeugen. Hierzu wird kurzzeitig Holzspäne/-Wolle im Ofen oder in der Reinigungsöffnung des Schornsteins entzündet. Der Rost (Bild 5) sollte vor jeder Brennstoffaufgabe gereinigt bzw. gerüttelt werden, um eine gute Verbrennungsluftzufuhr zu ge-

währleisten. Der Aschenkasten ist regelmäßig im kalten Zustand zu entleeren (Bild 4). Bei noch heißem Gerät beiliegenden Schutzhandschuh verwenden. Bitte beachten Sie dabei, dass keine glühenden Verbrennungsrückstände in die Mülltonne gelangen.

Es ist darauf zu achten, dass der Aschenkasten immer bis Anschlag eingescho- ben wird. Achtung!

Im Interesse der Luftreinhaltung und dem Ofen sollten die angegebenen max. Brennstoffaufgabemengen nicht überschritten werden, da sonst die Gefahr des Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädigungen solcher Art, unterliegen nicht der Garantiepflicht. Eine reduzierte Heizleistung sollte nur durch Verringerung der Aufgabemenge und nicht durch Reduzierung der Primärluft erfolgen.

1.5 Reinigung und Pflege

Mit richtigem Betrieb/Bedienung und guter Pflege/Wartung erhöhen Sie die Wertstabilität und Lebensdauer Ihrer Geräte. Sie sparen wertvollen Ressourcen und schonen unsere Umwelt und Ihren Geldbeutel. Zur Reinigung, ist die Umlenkplatte (Bild 7 Nr. 2) nach vorne zu ziehen. Dadurch kann der Abgasweg von innen, oder wenn das Abgasrohr entfernt wird, von oben gereinigt werden.

Die Umlenkplatte (Bild 7) ist nach dem Reinigen wieder ganz nach hinten zu schieben.

Achtung :

Nach jeder Heizperiode ist es angebracht, den Ofen gründlich zu kontrollieren. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie sich bitte rechtzeitig unter Angabe der Artikel-Nr. und der F.-Nr. (siehe Typschild) an Ihren Fachhändler.

Die Pflege der äußeren Flächen ist nur bei kaltem Ofen zu empfehlen. Die Flächen werden mit klarem Wasser gereinigt oder in besonderen Fällen vorher mit Seifenlauge oder Geschirrspülmittel behandelt und dann trocken gerieben.

Reinigen Sie Ihre ROBAX S-Sichtscheibe vor der ersten Benutzung mit einem feuchten sauberen Tuch. Verreiben Sie danach einige Tropfen eines Pflegemittels für Glaskeramik Scheiben mit einem Küchenpapier auf beiden Seiten der Scheibe.

Nach dem Nachwischen und Trockenpolieren ist die hochwertige Oberfläche von ROBAX S mit einem unsichtbaren Film überzogen, dieser hilft die Scheibe sauber zu halten und erleichtert bei regelmäßiger Wiederholung die Reinigung.

Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.

Pflege von Keramikteilen: Schmutz und Fett kann mit Seife und Wasser entfernt werden.

Pflege von Speckstein und Sandstein: Speck- und Sandstein ist ein Naturstein, daher sind Farbabweichungen und Farbänderungen normal und kein Grund zur Reklamation! Schmutz und Fett kann mit Seife und Wasser, kleine Kratzer mit Nassschleifpapier (Körnung 240) entfernt werden.

Hinweis: Auf keinen Fall sollten Sie Schwämme, Scheuermittel, aggressive oder kratzende Reinigungsmittel verwenden!

Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen erlöschen Gewährleistung und Garantie.

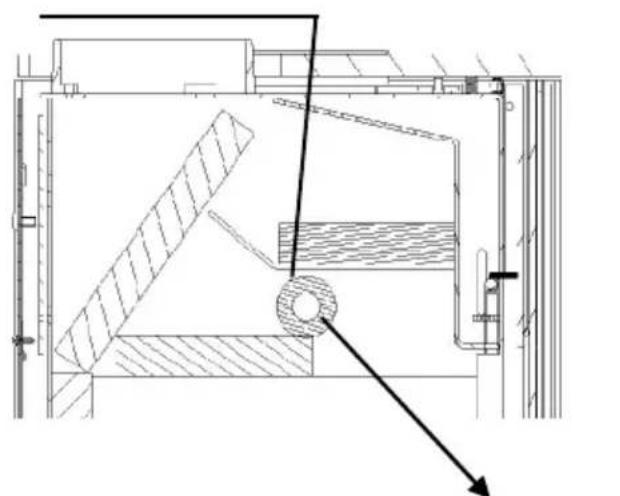

Transportsicherung Wellpapierrolle

1.6 Störungsursachen, Behebung

Art der Störung mögliche Ursache Behebung
Geruchbildung: Austrocknung der angewendeten Schutzfarbe. Verdampfung von Ölresten		Den Ofen entsprechend der Bedienungsanleitung mehrere Stunden in Kleinstellung betreiben. Danach für mehrere Stunden auf maximale Leistung heizen.
Zu geringe Wärmeabgabe:	Geräteleistung zu klein gewählt.Zu geringer SchornsteinzugZu langes und undichtes AbgasrohrUndichtheiten an der Glas-/Heiz-/AschentürVerbrennung von zu feuchtem Holz	Lassen Sie Ihren Wärmebedarf vom Fachmann kontrollieren.Der erforderliche Schornsteinzug muss mind. 11 Pa und darf kurzzeitig max. 20 Pa haben. Kontrollieren Sie Ihren Schornstein auf Dichtheit. Die Türen anderer an diesen Schornstein angeschlossenen Feuerstätten dicht verschließen. Vor allem auf undichte Schornstein- bzw. Reinigungsverschlüsse achten. Eventuell mit senkrechter Anlaufstrecke anschließen.Die gesamten Abgasrohrverbindungenen müssen gut abgedichtet sein und feuerfest isoliert werden.Dichtung kontrollieren, Türen gut verschließen. Eventuell Dichtschnur erneuern lassen.Nur gut getrocknetes Holz verwenden.

Maßnahmen bei Schornsteinbrand Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z. B. zu feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem Schornsteinbrand kommen. Schließen sie in so einem Fall die Verbrennungsluft an der Feuerstätte und rufen Sie die Feuerwehr. Niemals selber versuchen mit Wasser zu löschen.

2. Aufstellung

2.1 Vorschriften

Für die Aufstellung und den abgasseitigen Anschluss sind die Forderungen der Feuerungsverordnung (FeuVO), die jeweiligen Länderbauordnungen sowie die DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2 und der DIN EN 15287 zu beachten. Zur einwandfreien Funktion Ihres Gerätes muss der Schornstein, an den sie das Gerät anschließen wollen, in einwandfreiem Zustand sein.

2.2 Aufstellräume

Da der Kaminofen die zur Verbrennung benötige Luft dem Aufstellungsraum entnimmt ist dafür zu sorgen, dass über die Undichtheiten des Fensters oder Außentüren stets genügend Luft nachströmt. Zusätzlich ist sicherzustellen, dass ein Raum-Leistungsverhältnis von mind. 4 m ^3 je kW Nennwärmeleistung gewährleistet ist. Für den Kaminofen bedeutet dies, dass der Aufstellungsraum mindestens 32 m ^3 groß sein muss. Ist das Volumen geringer, muss über Lüftungsöffnungen ein Verbrennungsluft-verbund mit anderen Räumen hergestellt werden. (Verbundöffnungen mind. 150 cm ^2 )

2.3 Geräteabstände

Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der näheren Umgebung des Ofens sind gegen Hitzeeinwirkung zu schützen.

Einrichtungsgegenstände im Strahlungsbereich

Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen, Möbel oder auch z.B. zu Dekostoffen ein Abstand von mindestens 80 cm (A), gemessen ab Vorderkante Feuerraumöffnung eingehalten werden. Der Sicherheitsabstand reduziert sich auf 40 cm (B), wenn ein belüfteter Strahlungsschutz vor das zu schützende Bauteil montiert wird (Beispiel siehe Abb. 8)

Einrichtungsgegenstände außerhalb des Strahlungsbereichs

Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Baustoffen hergestellt, oder mit brennbaren Baustoffen verkleidet sein, sofern ein Abstand von seitlich 30 cm und hinten 20 cm unterschritten wird.

Der Seitenabstand zu Möbelteilen aus Holz oder Kunststoff muss ebenfalls 30 cm betragen (siehe Abb. 9).

B A

Bild 8

20 cm 30 cm 30 cm

Bild 9

Boden unter und vor dem Ofen

Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer Bodenplatte aus Stahl, ersetzt oder geschützt werden.

2.4 Schornsteinanschluss

ACHTUNG:

Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks-Schornsteinfegermeister zu Rate zu ziehen!

Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbunden sein. Sie dürfen nicht in den freien Schornsteinquerschnitt hineinragen. Das Verbindungsstück zwischen Kaminofen und Schornstein soll den gleichen Querschnitt haben wie der Rohrstutzen am Ofen. Waagerechte Verbindungsstücke über 0,5 m sollen zum Schornstein hin um 10 Grad ansteigen. Rohre, die nicht wärmegeschützt oder senkrecht ge-

führt sind, sollen nicht länger als einen Meter sein.

Es sind die Forderungen der Feuerungsverordnung (FeuVO), die jeweiligen Länderbauordnungen sowie für den Schornstein die DIN 4705, DIN EN 13384, DIN 18160 und der DIN EN 15287 zu beachten.

Verbindungstücke müssen nach DIN EN 1856-2 geprüft sein. Das Maß X (Abstand zu brennbaren Baustoffen/Materialien) muss nach Angaben des Herstellers des Verbindungsstückes eingehalten werden.

X

ACHTUNG:

Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehrfachbelegung 5m liegt, ist unzulässig. / Siehe: Daten zur Schornsteinberechnung / Kapitel 3.1 /

An dem zum Anschluss des Ofens vorgesehenen Schornstein dürfen höchstens zwei weitere Feuerstätten angeschlossen sein.

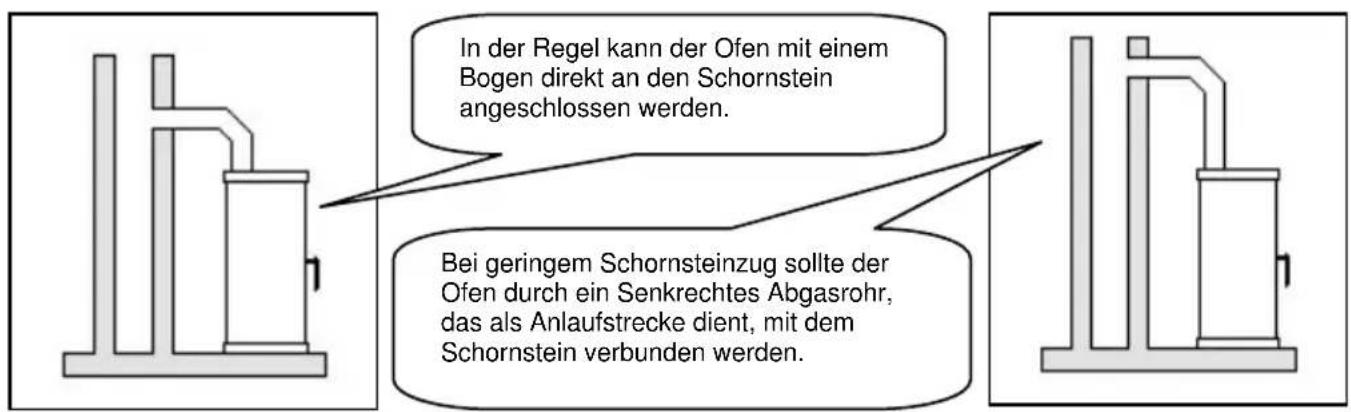

In der Regel kann der Ofen mit einem Bogen direkt an den Schornstein angeschlossen werden. Bei geringem Schornsteinzug sollte der Ofen durch ein Senkrechtes Abgasrohr, das als Anlaufstrecke dient, mit dem Schornstein verbunden werden.

Richtig mind. 50 cm mind. 5m Falsch niedriger als als Firstkante unter 5m Mind. 30 cm Querschnittverengung im Kamin durch zu weit eingeschobene Abgasrohre Falschluft durch offene Türen ar nicht benutzten Feuerstätten Falschluft durch of- fenen Rohranschluß Falschluft durch undichten Rohr- anschluß Falschluft durch offene Kamin - türe

3. Technische Daten

3.1 Maßzeichnungen, Daten

C F E P

A B F

D150 D

Typ:	0010180 O...0010181 R...0010182 L...0010183 P...0010186 Wega0010187 Opus0010189 Komet
Nennwärmeleistung 8 kW
Raumheizvermögen m^3 -bei günstigen,-weniger günstigen,-ungünstigenHeizbedingungen nach DIN 18893/TAB. 2bei Zeitheizung	18210571
Abgaswerte: Brennstoff:AbgasmassenstromAbgasstutzentemperaturMind. Förderdruck bei NennwärmeleistungStaub (bezogen auf 13% O_2 )CO (bezogen auf 13% O_2 )Wirkungsgrad	Scheitholz / BB7“7,0 g/s350 °C11 Pa< 50 mg/ m^3 0,10 %>78%

3.2 Maße

Art. Nr.	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	Gewicht
W20001018000	1044 550	400 110	997 894	108 kg
W20001018005	1044 550	400 110	997 894	108 kg
W20001018006	1044 550	400 110	997 894	108 kg
W20001018060	1044 550	400 110	997 894	108 kg
W20001018068	1044 550	400 110	997 894	108 kg
W20001018075	1044 550	400 110	997 894	108 kg
W20001018020	1044 550	400 110	997 894	166 kg
W20001018021	1044 550	400 110	997 894	166 kg
W20001018040	1069 550	400 110	997 894	188 kg
W20001018048	1069 550	400 110	997 894	188 kg
W20001018065	1069 550	400 110	997 894	130 kg
W20001018003	1069 550	400 110	997 894	120* kg
W20001018082	1069 550	400 110	997 894	120* kg
W20001018083	1069 550	400 110	997 894	120* kg
W20001018081	1069 550	400 110	997 894	120* kg
W20001018084	1069 550	400 110	997 894	120* kg
W20001018009	1069 550	400 110	997 894	130 kg
W20001018004	1208 550	400 110	997 894	120 kg
W20001018045	1203 550	400 110	997 894	128 kg
W20001018100	1044 600	524 134	997 894	112 kg
W20001018160	1044 600	524 134	997 894	112 kg
W20001018164	1044 600	524 134	997 894	112 kg
W20001018166	1044 600	524 134	997 894	112 kg
W20001018168	1044 600	524 134	997 894	112 kg
W20001018170	1044 600	524 134	997 894	112 kg
W20001018103	1069 610	524 134	997 894	140* kg
W20001018180	1069 610	524 134	997 894	140* kg
W20001018190	1069 610	524 134	997 894	140* kg
W20001018140	1069 610	524 134	997 894	199 kg
W20001018165	1069 600	524 134	997 894	134 kg
W20001018101	1044 600	524 134	997 894	112 kg
W20001018205	1160 600	400 107	833 730	112 kg
W20001018220	1160 600	400 107	833 730	159 kg
W20001018260	1160 600	400 107	833 730	112 kg
W20001018270	1160 600	400 107	833 730	112 kg
W20001018200	1160 600	400 107	833 730	115 kg
W20001018240	1160 600	400 107	833 730	164 kg
W20001018245	1160 600	400 107	833 730	164 kg
W20001018265	1160 600	400 107	833 730	115 kg
W20001018206	1160 600	400 107	833 730	115 kg
W20001018215	892 600	400 107	833 730	106 kg
W20001018248	1210 600	400 107	833 730	195 kg
W20001018203	1197 663	400 107	833 730	111* kg
W20001018280	1197 663	400 107	833 730	111* kg
W20001018290	1197 663	400 107	833 730	111* kg
W20001018249	1210 600	400 107	833 730	153 kg
W20001018202	1322	600 400	110 997	894 11	9 kg
W20001018246	1322	600 400	110 997	894 17	2 kg
W20001018208	1101	605 400	107 833	730 12	4 kg
W20001018305	1043	600 490	110 997	894 11	2 kg
W20001018300	1043	600 490	110 997	894 11	2 kg
W20001018340	1068	640 490	110 997	894 18	0 kg
W20001018360	1068	600 490	110 997	894 13	3 kg
W20001018341	1043	640 490	110 997	894 16	5 kg
W20001018325	1068	600 490	110 997	894 13	3 kg
W20001018320	1068	600 490	110 997	894 13	3 kg
W20001018342	1502	870 737	110 997	894 17	2 kg
W20001018343	1234	600 490	110 997	894 20	6 kg
W20001018228	1160	600 400	107 833	730 17	4 kg
W20001018216	1264	600 400	107 997	894 10	8 kg
W20001018226	1264	600 400	107 997	894 17	0 kg
W20001018014	1208	550 511	110 997	894 13	3 kg
W20001018023	1208	550 511	110 997	894 18	8 kg
W20001018740	1054	610 528	110 997	869 17	2 kg
W20001018745	1054	610 528	110 997	869 14	6 kg
W20001018710	1054	610 528	110 997	869 13	1 kg
W20001018910	1070	580 522	110 999	894 13	5 kg
W20001018181	1064	612 530	132 994	891 89	kg*
W20001018182	1064	612 530	132 994	891 14	1 kg
W20001018183	1064	612 530	132 994	891 14	1 kg
W20001018184	1064	612 530	132 994	891 14	1 kg
W20001018185	1064	612 530	132 994	891 14	1 kg
W20001018204	1381	600 400	110 1058	955 12	6 kg*
W20001018281	1381	600 400	110 1058	955 15	1 kg
W20001018282	1381	600 400	110 1058	955 15	1 kg
W20001018102	1205	600 546	132 997	1000 13	0 kg
W20001018600	1045	560 525	127 997	894 11	5 kg
W20001018605	1045	560 525	127 997	894 11	5 kg
W20001018640	1070	560 525	127 997	894 13	0 kg

* Grundgeräte ohne Keramik

Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns das Recht von Konstruktionsänderungen vor, falls diese das technische Niveau erhöhen, oder die Qualität verbessern!

3.3 EG Konformitätserklärung

CE

Wamsler Haus- und Küchentechnik GmbH

EG-Konformitätserklärung

Hersteller: Wamsler Haus- und Küchentechnik GmbH, Gutenbergstr. 25, 85748 Garching

Produktbezeichnung: Kaminofen

Typ:	101 80 O...
	101 81 R...
	101 82 L...
	101 83 P...
	101 86 We
	101 87 Op
	101 89 Kon

Die bezeichneten Produkte stimmen mit den Vorschriften folgender Europäischer Richtlinien überein:

89/106/EWG: Bauprodukten- Richtlinie

Die Übereinstimmung der bezeichneten Produkte mit den Vorschriften der o. g. Richtlinien wird nachgewiesen durch die Einhaltung folgender Normen.

DIN EN 13240: 2005

München, den 14.05.2008

ppa L-hag R. Rechtsverbindliche Unterschrift

Diese Erklärung bescheinigt die Übereinstimmung mit den genannten Richtlinien, beinhaltet jedoch keine Zusicherung von Eigenschaften. Die Sicherheitshinweise der mitgelieferten Produktdokumentation sind zu beachten. Bei Änderungen an den o. g. Geräten durch Dritte, verliert diese Erklärung ihre Gültigkeit.

Foreword

Dear Customer!

Wamsler Haus- und Küchentechnik GmbH EC Declaration of Conformity

Manufacturer: Wamsler Haus- und Küchentechnik GmbH, Gutenbergstr. 25, 85748 Garching

Wamsler Haus- und Küchentechnik GmbH Déclaration de conformité CE

Fabricant: Wamsler Haus- und Küchentechnik GmbH, Gutenbergstr. 25, 85748

Garching

Haus- und Küchentechnik GmbH

Produttore: Wamsler Haus- und Küchentechnik GmbH, Gutenbergstr. 25, D-85748 Garching

Prodotto: Stufa

Tipo: KF 101 80 O...

KF 101 81 R...

KF 101 82 L...

KF 101 83 P...

KF 101 86 Wega

KF 101 87 Opus

KF 101 89 Comet
