Vorwort

Sehr verehrter Kunde,

wir beglückwünschen Sie zum Erwerb unseres Kaminofens. Sie haben die richtige Wahl getroffen. Mit dem Kauf diesen Produktes haben Sie die Garantie für:

Hohe Qualität durch Verwendung bester und bewährter Materialien
- Funktionssicherheit durch ausgereife Technik, die streng nach der europäischen Norm DIN EN 13240 geprüft ist
- Lange Lebensdauer durch die robuste Bauweise

Damit Sierecht langle Freude an Ihrn neuen Kaminofen haben, sollenn Sie die folgende Bedienungsanleitung studieren. Hierin finden Sie alles Wissenschafte, sowie einige zusätzliche Tipps.

Geräte sind für die Mehrfachbelegung geeignet (geschlossene Betriebsweise).

ACHTUNG

Bei Ersatzteilbestellungen die am Typschild des Gerätes eingetragene Antikel-Nr./Article No. und Fertigungs-Nr./Serial No. angegeben.

Inhaltsverzeichnis

Vorwort. 2
Inhaltsverzeichnis 2
SICHERHEITSHINWEISE 3
1. Bedienung 5
1.2 Inbetriebnahme 6
1.3 Außerbetriebnahme 8
1.4 Hinweise zum Heizen 8
1.5 Reinigung und Pflege 9
1.6 Störungsursachen, Behebung 11
2.Aufstellung 12
2.1 Vorschriften 12
2.2 Aufstellräume 12
2.3 Geräteabstände 12
2.4 Schornsteinanschluss 13
2.5 Verbrennungsluft 15
3. Technische Daten 15
3.1 Maßzeichnungen, Daten 17
3.2 EG Konformitätserklung 20

SICHERHEITSHINWEISE

1. Die Geräte sind nach DIN EN 13240 geprüft (Typenschild).
2. Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationa- len und europäischen Normen, ortliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVo) zu beachten. Lassen Sie das Gerät nur von einem qualifizierten Fachmann aufstellen und anschlieben. Zur korrekten Funktion Ihres Gerätes muss der Schornstein, an den sie das Gerät anschlieben wollen, in einwandfreiem Zustand sein.
3. Vor Erstinbetriebnahme und vor dem Schornsteinanschluss, die Bedienungsanleitung gründlich durchlesen und den zuständigen Schornsteinfegermeister informieren.
4. Es wird empfohlen bei Aufstellung der Geräte saubere Baumwollhandschuhe zu trag, um Fingerabdrücke, die später schwierig zu entfernen sind, zu vermeiden.
5. Im Interesse der Luftreinhaltung und der sicheren Funktion des Gerätes sollen den die in der Bedienungsanleitung angegebenen max. Brennstoffaufgabemengen nicht über-schritten werden und die Turen der Geräte geschlossen sein, da sonst die Gefahr des Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädigungen solcher Art, unterliegen nicht der Garantiepflicht.
6. Die Turen der Geräte müssen während des Betriebes immer geschlossen sein.

7. Die zugelassenen Brennstoffe sind:

8. Naturbelassenes Scheitholz (bis max. 25cm Länge)

9. Braunkohlebriketts (siehe zulässige Brennstoffe in der Bedienungsanleitung)

10. Keine flüssigen Anzündhilfen verwenden. Zum anzünden sollenn spezielle Anzünder oder Holzwolle verwendet werden.

11. Die Verbrennung von Abfallen, Feinhackschnitzeln, Rinden, Kohlegruß, Spanplattenresten, feuchtem und mit Holzschutzmitteln behandeltem Holz, Papier, Pappe o.a. ist verboten!
12. Beim ersten Anheizen konnte es zu Rauchentwicklung und Geruchsbelastigung kommt. Unbedingt für gute Raumbelüftung sorgen (Fenster und Turen öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden, so konnen diese Erscheinungen auch später noch auftreten.
13. Die Bedienelemente und die Einstelleinrichtungen sind entsprechend der Bedienungsanleitung einzustellen.itte benutzen sie bei freiem Gerat die Hilfswerkzeuge oder einen Schutzhandschuhe zur Bedienung.
14. Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem Schornsteinzug zu Rauchaustritt kommt. Es ist unbedingt zu beachten, dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet werden darf. Außen dem soll vor dem Öffnen der Heiztür zum nachlegen von Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, dass heißt, es dürfen keine Flammen mehr sightbar sein.

15. Im Warmhaltefach und auf dem Gerät keine brennbaren Gegenstände abstellen.

16. Im Heizbetrieb können alle Oberflächen und besonders die Sichtscheiben sowie die Griffe und Bedieneinrichtungen sehr heißt werden. Machen sie Kinder und Jugendliche, äthere Menschen und Tiere auf diese Gefahren aufmerksam, und halten sie Sie während des Heizbetriebes von der Feuerstätte fern. Verwenden Sie zur Bedienung den beigelegten Schutzhandschuh oder das Hilfswerkzeug. Kinder und Jugendliche unter 16 Jahren dürfen den Ofen ohne Aufsicht Erziehungsberechtigter nicht bedieten.

17. Es ist darauf zu achten, dass der Aschekasten immer bis Anschlag eingeschoben ist und weitere darauf zu achten, dass keine weißte Asche entsorgt wird (Brandgefahr).
18. In der Übergangszeit kann es zu Störungen des Schornsteinzugeskommen, so dass die Abgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit einer geringen Brennstoffmenge, am besten mit Holzpane/-Wolle zu befüllen und unter Kontrolle in Betrieb zunehmen, um den Schornsteinzug zu stabilisieren. Der Rost sollte sauber sein.
19. Nach mindestens jeder Heizperiode ist es angebracht, die Geräte durch einen Fachmann kontrollieren zu halten. Ebenfalls sollte eine gründliche Reinigung der Abgaswege und der Abgasrohre erfolgen.
20. Wenn Ausbesserungen oder Ernueierungen vorgenommen werden müssen, wenden Sie sichitte rechzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an ihren Fachhändler. Es sind nur Original Wamsler - Ersatzteile zu verwenden.
21. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicearbeiten sowie Reparaturen, * dürfen nur durch einen ausgebildeten Fachbetrieb (Heizu-zungs- oder Luftheizungsbau) durchgefuhrt werden. Bei unsachgemäßen Eingriffen erlösen Gewährleistung und Garantie.
22. Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem Aufstellungsraum entnimmt, ist damit zu sorgen, dass über die Undichtheiten der Fenster oder Außentüren stets genugend Luft nachströmt. Man kann davon ausgehen, dass dieser durch ein Raumvolumen von mind. 4m^3 je kW Nennwärmeleistung gewährleistet ist. Ist das Volumen geringer, kann über Lüftungsöffnungen ein Verbrennungsluftverbund mit anderen Räumen hergestellt werden (min. 150cm^2 ).
23. Es ist darauf zu halten, dass die Abstände zu brennbaren Bauteilen und Materialien - seitlich, hinteren und vorne - eingehalten werden. Diese Abstände entnehmen Sie der Bedienungsanleitung und/oder dem Typenschild.
24. Die Feuerstätte darauf nicht verändert werden.
25. Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehrfachbelegung 5m liegt, ist unzulässig. An dem zum Anschluss des Ofens vorgesehen Schornstein muss eine Berechnung nach EN 13384 erfolgen (Schornsteinfeger).
26. Bei einem Schornsteinbrand verschlieben Sie sofort alle Öffnungen am Gerät und verständigen sie die Feuerwehr. Versuchen Sie auf keinen Fall selbst zu Löschen. Danach unbedingt den Schornstein vom Fachmann überprüfen setzen.
27. Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist dadurch niemals vollig ausgeschlossen und stellt keinen Mangel dar.
28. Speck- und Sandstein ist ein Naturstein, davon sind Farbabweichungen und Farbänderungen normal und kein Grund zur Reklamation.

1. Bedienung

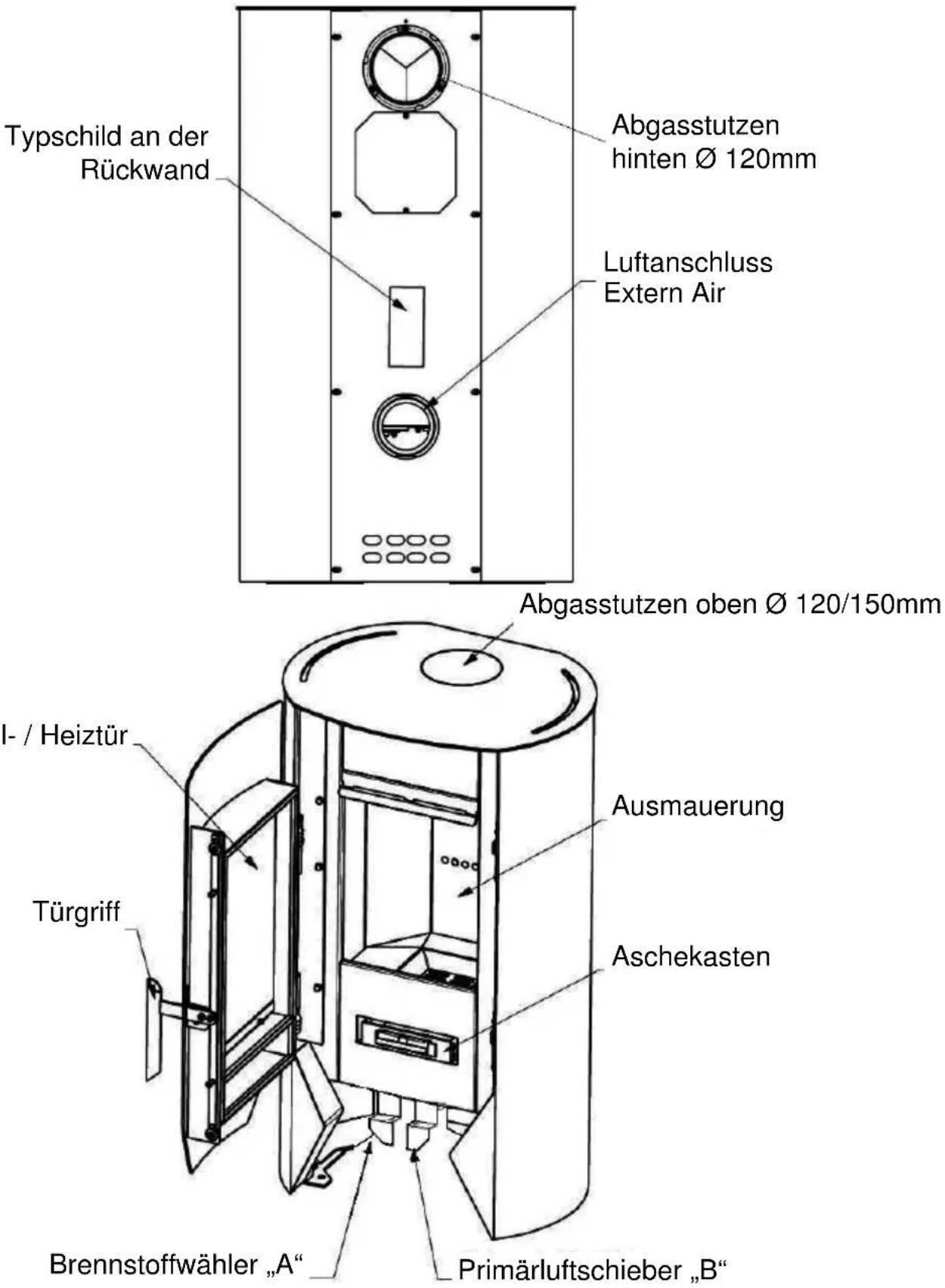

1.1 Geräteaufbau

1.2 Inbetriebnahme

Brennstoffe

Das Gerät ist ausschließlich für den Betrieb mit nachfolgend aufgeführten Brennstoffen geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewährleistet. Verwenden Sie nur natur belassenes, trockenes Scheitholz mit einer Restfeuche von max. 20% und Braunkohlenbriketts.

Tabelle 1

Brennstoffart Heizwert ca. KJ/kg
Braunkohlebriketts	19.500
Hartholz	14.600
Weichholz	11.500

Nicht zulässige Brennstoffe sind z.B.:

Die Verbrennung von Abfallen, Feinhackschnitzeln, Rinden, Spanplattenresten, Kohlegruß, feuchtem oder mit Holzschutzmitteln behandeltem Holz, Papier und Pappe o.a. ist verboten. Zum Anzünden sollte Holzwolle oder geeignete Anzünder verwendet werden. Keine flüssigen Anzündhilfen verwenden!

Achtung!

Beim ersten Anheizen konnte es zu Rauchentwicklung und Geruchsbelastigung kommt. Unbedingt für gute Raumbelüfung sorgen (Fenster und Turen öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden, so konnen diese Erscheinungen auch später noch auftreten.

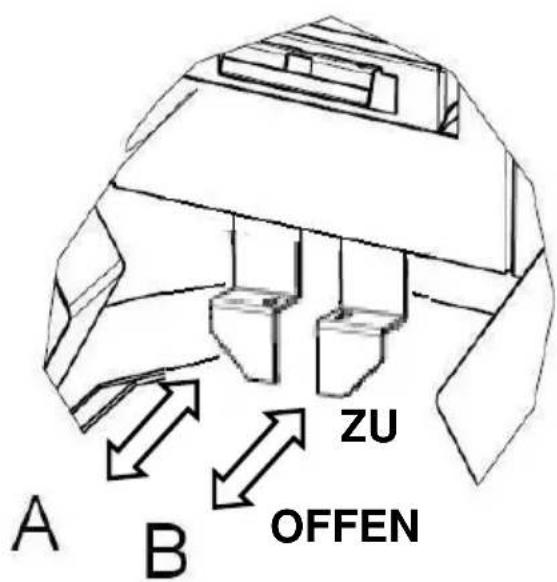

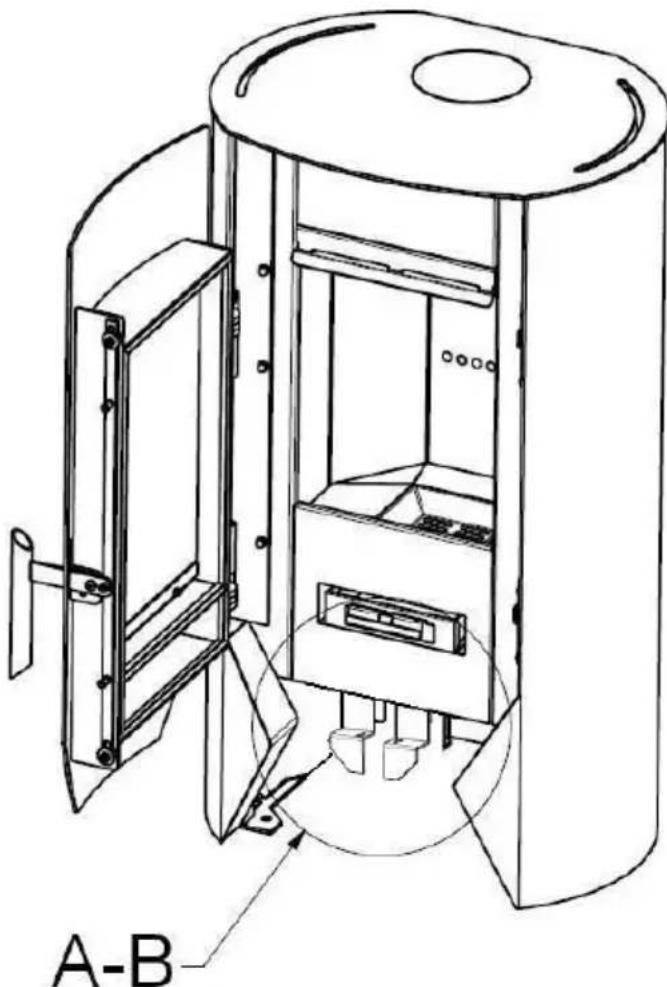

Verbrennungslufteinstellung:

Tabelle 2

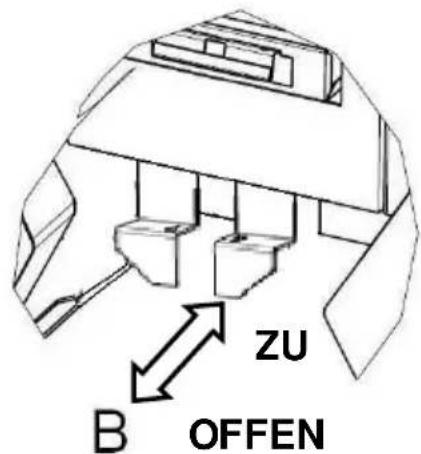

Brennstoff		Brennstoff-wähler „A“	Primäreluft-schieber „B“	Brenn-dauer ca.
Anheizen OFFEN OFFEN -
Scheitholz Nennwärmeleistung		OFFEN	ZU 0,75 h
Scheitholz	Teillast	OFFEN	ZU	-
Braunkohlebrikett	Nennwärmeleistung	ZU	OFFEN	2 h
Braunkohlebrikett	Teillast	ZU	OFFEN	-
Außerbetriebnahme		ZU	ZU	-

Füllmengen / Anzüden:

NWL Scheitholz max. 1,2 kg (±1,65 kg/h), ca. 2-3 petite Scheite pro Füllung, bei Anzündvorgang Holz kreuzschlichen, Scheitholzlange max. 25cm, Durchmesser Ø 5 - 12 cm, Rundlinge spalten Teillast Scheitholz max. 0,6 kg

NWL Braunkohlebrikett max. 1,4 kg (±1,47 kg/h), ca. 2 Stk. auf

Grundglut auflegen, Teillast Braunkohlebrikett max. 0,7 kg auf Grundglut auflegen NWL Holzbrikett nach DIN 51731 max. 1 kg, evtl. zerkleinern

Erstes Anheizen

• Vor Inbetriebnahme sind alle Transportsicherungen (Papier) sowie brennbaren Gegenstände; auf der Umlenkplatte über dem Feueraum, dem Brennraum und Aschekasten herauszunehmen. Eventuelle Aufkleber auf der Sichtscheibe rückstandsfrei entfernen.

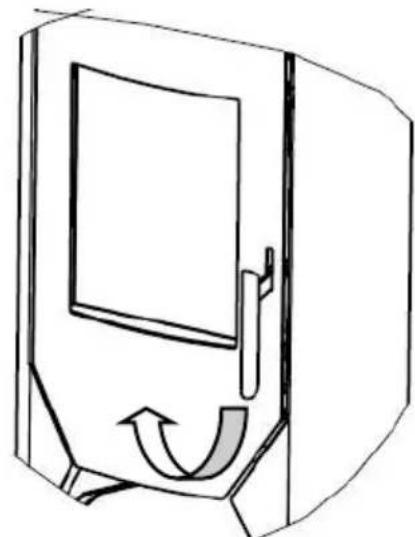

Die Heiztür öffnen durch Hebden des Griffes nach oben (Bild 2). Bei weißem Gerät ist dazu der Schutzhandschuh zu benutzen. Den Primäreluftschieber und Brennstoffwähler (Bild 3) entsprechend der Tabelle 2 einstehen.

Kohleanzünder oder Holzwolle auf den Rost legen, darüber Holzspäne geben. Darauf erst ein kleineres, dann größeres Holz geben (Holz kreuzschlichen), anzünden und Heiztür wieder verschreiben. Wenn das Feuer lebhaft brennt und eine ausreichende Grundglut vorhanden ist erneut Brennstoff aufgeben. Danach den Primäreluftschieber entsprechend der Tabelle 2 „Verbrennungslufteinstellung" einstellen.

Das erstee Anheizen sollte „sanft" verlaufen, mit geringer Menge Brennmaterial, damit sich die Ofenteile an die Hitze gewöhnen konnen. Beim ersten Anheizen konnte es zu Rauchentwicklung und Geruchsbelastigung kommt. Unbedingt für gute Raumbelüfung sorgen (Fenster und Turen öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden, so konnen diese Erscheinungen auch später noch auftreten.

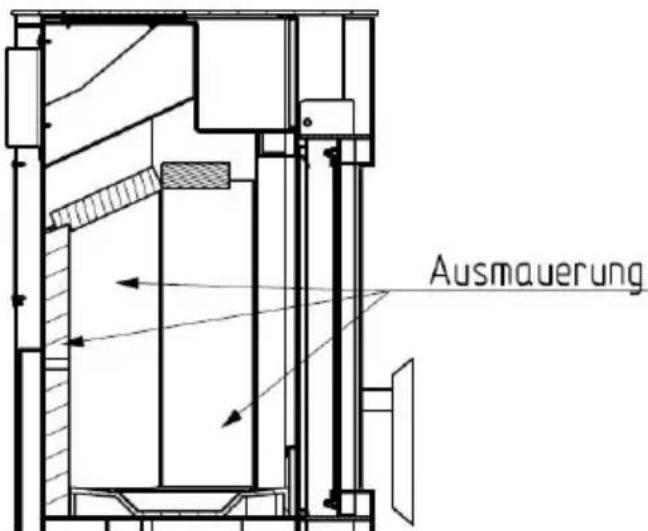

Den Brennstoff nicht in den Brennraum einwerfen, sondern einlagen, da sonst die Ausmauerung beschädigt werden kann.

Achtung!

Beim Offnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem Schornsteinzug zu Rauchaustritt kommt. Es ist unbedingt zu beachten, dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet werden darf. Außen dem soll vor dem Offnen der Tur zum Nachlegen von Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, das heißt, es)dürfen keine Flammen mehr sightbar sein.

1.3 Außerbetriebnahme

Türen schlieben, Primäreluftschieber in geschlossene – Stellung bringen.

Restglut ausbrennen und Ofen abkühlen halten.

Feuerraum und Aschenkasten bei kaltem Gerät reinigen und entleeren!

1.4 Hinweise zum Heizen

Der Kaminofen scarf nur mit geschlossener Fülltür (Heiztür) betrieben werden.

These darf nur zum Anheizen, Nachlegen oder Reinigen des Feueraums geöffnet werden (evtl. Zugprobleme bei weiteren am Schornstein angeschlossenen Geräten).

Eine abgestimmt zugeführte Sekundärluft sorgt für die Nachverbrennung der im Abgas enthaltenen brennbaren Bestandteile. Ein Verschmutzen der Scheibe kann aber bei Festbrennstoffen nicht ausgeschlossen werden und stellt keinen Mangel dar. Dies bedeutet eine rauch- und russarme Verbrennung zur Schonung der Umwelt. Sollten Sie ihren Ofen in der Übergangszeit in Betrieb erhöhen, dann prufen Sie vorher den Schornsteinzug, da dieser bei hohen Außentemperaturen sehr gering sein kann. Zu diesen Zweck halten Sie ein brennendes Zündholz in die ein weniger geöffnete Heiztür. Wenn die Flamme nicht deutlich angesaugt wird, ist zunachst ein sogenannten Lockfeuer zu erzeugen. Hierzu wird kurzzeitig Holzpane/-Wolle im Ofen oder in der Reinigungsoffnung des Schornsteins entzündet. Der Rost (Bild 5) sollte vor jeder Brennstoff-aufgabe gereinigt bzw. wenn möglich gerüttelt werden, um eine gute Verbrennungsluft-zufuhr zu gewährleisten. Der Aschenkasten ist regelmäßig im kalten Zustand zu entleeren (Bild 4). Bei noch freiem Gerät beiliegenden Schutzhandschuh verwenden.itte beachten Sie darauf, dass keine glühenden Verbrennungsrückstände in die Mülltonne gelangen.

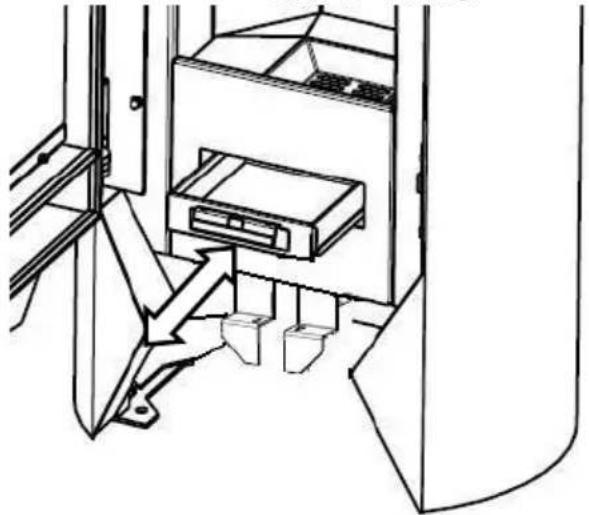

Es ist darauf zu achten, dass der Aschenkasten immer bis Anschlag eingeschoben wird.

Achtung!

Im Interesse der Luftreinhaltung und dem Ofen sollen die angegebenen max. Brennstoffaufgabemengen nicht überschritten werden, da sonst die Gefahr des Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädigungen solcher Art, unterliegen nicht der Garantiepflicht. Eine reduzierte Heizleistung sollte nur durch Verringerung der Aufgabemenge und nicht durch Reduzierung der Primäreluft erfolgen.

1.5 Reinigung und Pflege

Mit richtigem Betrieb/Bedienung undgreater Pflege/Wartung erhohen Sie die Wertstabilität und Lebensdauer ihrer Geräte. Sie sparen wertvollen Ressourcen und schonen unsere Umwelt und ihren Geldbeutel. Zur Reinigung, sind die Umlenkplatten (Bild 6+7) auszubauen (komplett) oder durch leichtes und vorsichtiges abrutteln nach oben (Bild 7) von dem Russ zu befrei. Dadurch kann der Abgasweg voninnen frei werden, oder wenn das Abgasrohr entfern wird, von oben direkt gereinigt werden.

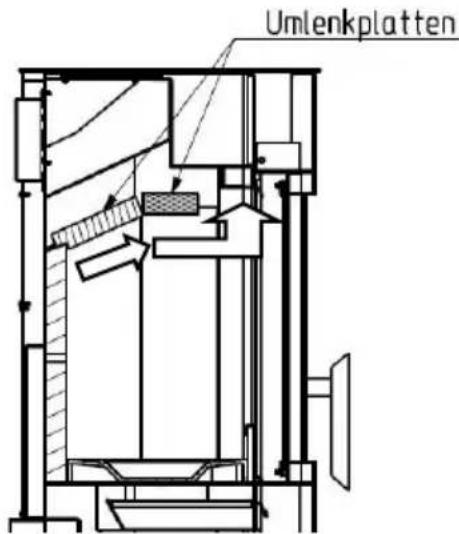

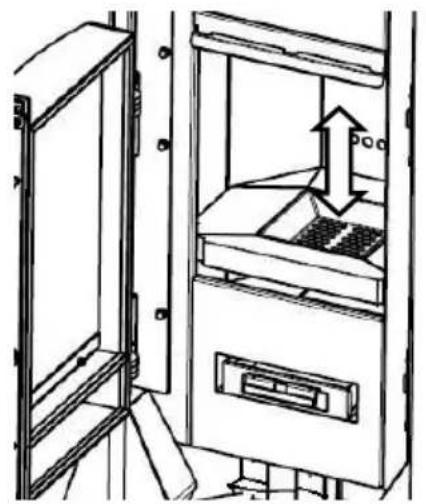

Die Umlenkplatten (Bild 6+7) sind nach dem Reinigen wieder richtig einzusetzen.

Achtung:

Nach jeder Heizperiode ist es angebracht, den Ofen gründlich zu kontrollieren. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie sichitte rechtzeitig unter Angabe der Artikel-Nr. und der F.-Nr. (siehe Typschild) an ihren Fachhändler.

Die Pflege der äußerten Flächen ist nur bei kaltem Ofen zu empfehlen. Die Flächen werden mit klarem Wasser gereinigt oder in besonderen Fällen vorher mit Seifenlauge oder Geschirrspulmittel behandelt und dann trocken gerieben.

Reinigen Sie ihre ROBAX S-Sichtscheibe vor der ersten Benutzung mit einem feuchten sauberen Tuch. Verreiben Sie danach eine Tropfen eines Pflegemittels für Glaskera-mik Scheiben mit einem Kuchenpapier auf beiden Seiten der Scheibe.

Nach dem Nachwischen und Trockenpolieren ist die hochwertige Oberfläche von ROBAX S mit einem unsichtbaren Film überzogen, dieser hilft die Scheibe sauber zu halten und erleichtert bei regelmäßiger Wiederholung die Reinigung.

Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist dadurch niemals vollig ausgeschlossen und stellt keinen Mangel dar.

Pflege von Nasslack und Pulverbeschichtungen: Die Pflege der äußerten Flächen ist nur bei kaltem Ofen zu empfehlen. Die lackierten Flächen sollenn nur mit klarem Wasser, vorsichtig und mit einem leicht befeuchteten weichen Tuch gereinigt werden (nicht scheuern). Vorab an einer nicht sightbaren Stelle testen. Bei den pulverbeschichteten Flächen kann in besonderen Fällen vorher mit Seifenlauge oder etwas Geschirrspulmittel gehandelt und dann trocken gerieben werden.

Pflege von Keramik- und Glasverkleidungsteilen: Schmutz und Fett kann mit Seite und Wasser entfernt werden.

Pflege von Speckstein und Sandstein: Speck- und Sandstein ist ein Naturstein, davon sind Farbabweichungen und Farbänderungen normal und kein Grund zur Reklamation! Schmutz und Fett kann mit Seite und Wasser, keine Kratzer mit Nassschleifpapier (Körnung 240) halten werden.

Achtung: Auf keinen Fall sollenn Sie bei der Pflege Schwämme, Scheuermittel, aggressive oder kratzende Reinigungsmittel verwenden!

Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicearbeiten sowie Reparaturen, * dürfen nur durch einen ausgebildeten Fachbetrieb (Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen erlösen Gewährleistung und Garantie.

Bild 2 Bild 3

Bild 4 Bild 5

Bild 6 Bild 7

1.6 Störungsursachen, Behebung

Art der Störung mögliche Ursache Behebung
Geruchbildung: Austrocknung der angewen-deten Schutzfarbe. Verdamp-fung von Ölresten		Den Ofen entsprechend der Bedienungsanleitung mehrere Stunden mit geringer Menge Brennstoff betreiben. Danach für mehrere Stunden auf maximale Leistung heizen.
Zu geringe Wärmeab-gabe:	Geräteleistung zu Klein gewählt.Zu geringer Schorn-steinzug	Lassen Sie ihren Wärmebe-darf vom Fachmann kontrol-lieren.Der erforderliche Schorn-steinzug muss mind. 12 Pa und damit kurzzeitig max. 18 Pa haben. Kontrollieren Sie ihren Schornstein auf Dichteit. Die Türen anderer an diesen Schornstein ange-schlossenen Feuerstätten dicht verschreiben. Vor allem auf undichte Schorn-stein- bzw. Reinigungsverschlüsse achteten. Eventuell mit senkrechter Anlaufstre-cke anschließen.Die gesamten Abgasrohr-verbindungenmen müssen gut abgedachtet sein und feuer-fest gedämmt werden.Dichtung kontrollieren, Tü- ren gut verschreiben. Eventuell Dichtschnur erneuern halten.Nur gut getrocknetes Holz verwenden.
	Zu langes und undichtes Abgasrohr
	Undichtheiten an der Glas-/Heiz-/Aschentür
	Verbrennung von zu feuchtem Holz

Maßnahmen bei Schornsteinbrand
Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z. B. zu feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem Schornsteinbrand kommt. Schließen sie in so einem Fall die Verbrennungsluft an der Feuerstätte und rufen Sie die Feuerwehr. Niemals selbst versuchen mit Wasser zulöschen.

2. Aufstellung

2.1 Vorschriften

Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen und europäischen Normen, ortliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287) sowie feuerpolizeiliche Bestimmungen (u.a. FeuVo) zu beachten. Lassen Sie das Gerät nur von einem qualifizierten Fachmann aufstellen und anschlieben. Zur korrekten Funktion Ihr's Gerätes muss der Schornstein, an den Sie das Gerät anschreiben都会in, in einwandfreiem Zustand sein.

2.2 Aufstellräume

Da der Kaminofen die zur Verbrennung benöttige Luft dem Aufstellungsraum entnimmt ist damit zu sorgen, dass über die Undichtheiten des Fensters oder Außentüren stets genübend Luft nachströmt. Zusätzlich ist sicherzustellen, dass ein Raum-Leistungsverhältnis von mind. 4m^3 je kW Nennwärmeleistung gewährleistet ist. Für den Kaminofen bedeutet dies, dass der Aufstellungsraum mindestens 20m^3 groß sein muss. Ist das Volumen geringer, muss über Lüftungsöffnungen ein Verbrennungsluft-verbund mit anderen Räumen hergestellt werden (Verbundöffnungen mind. 150cm^2 ).

2.3 Geräteabstände

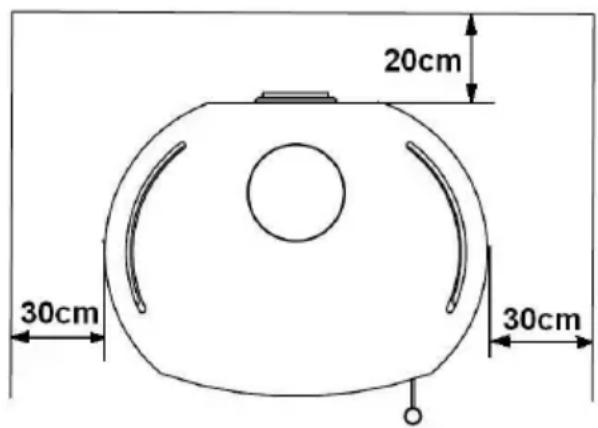

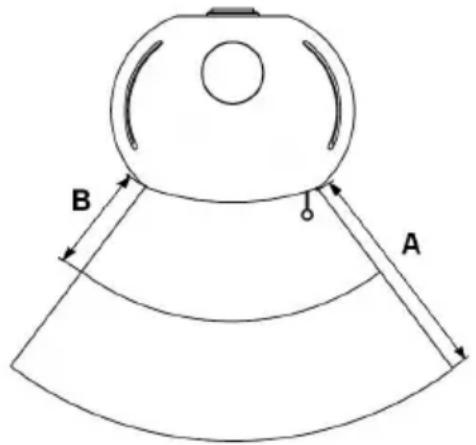

Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der erharen Umgebung des Ofens sind gegen Hitzeeinwirkung zu schützen.

Einrichtungsgegenstände im Strahlungsbereich

Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen, Möbel oder auch z.B. zu Dekostoffen ein Abstand von mindestens 80 cm (A), gemessen ab Vorderkante Feuerraumöffnung eingehalten werden. Der Sicherheitsabstand reduziert sich auf 40 cm (B), wenn ein belufteter Strahlungsschutz vor das zu schützende Bauteil montiert wird (Beispiel siehe Abb. 8)

Einrichtungsgegenstände außerhalb des Strahlungsbereichs

Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Baustoffen hergestellt, oder mit brennbaren Baustoffen verkleidet sein, sofern ein Abstand von seitlich 30 cm und halten 20 cm untersritten wird.

Der Seitenabstand zu Möbelteilen aus Holz oder Kunststoff muss ebenfalls 30 cm betragen (siehe Abb. 9).

Bild 8 Bild 9

Boden unter und vor dem Ofen

Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer Bodenplatte aus Stahl, ersetzt oder geschützt werden.

2.4 Schornsteinanschluss

Die M-Line Serie kann wahlweise mit 120 oder 0.150mm an den Schornstein angeschlossen werden. Bei Anschluss 0.120mm ist der Anschluss-Adapter vom Gerät abzunehmen.

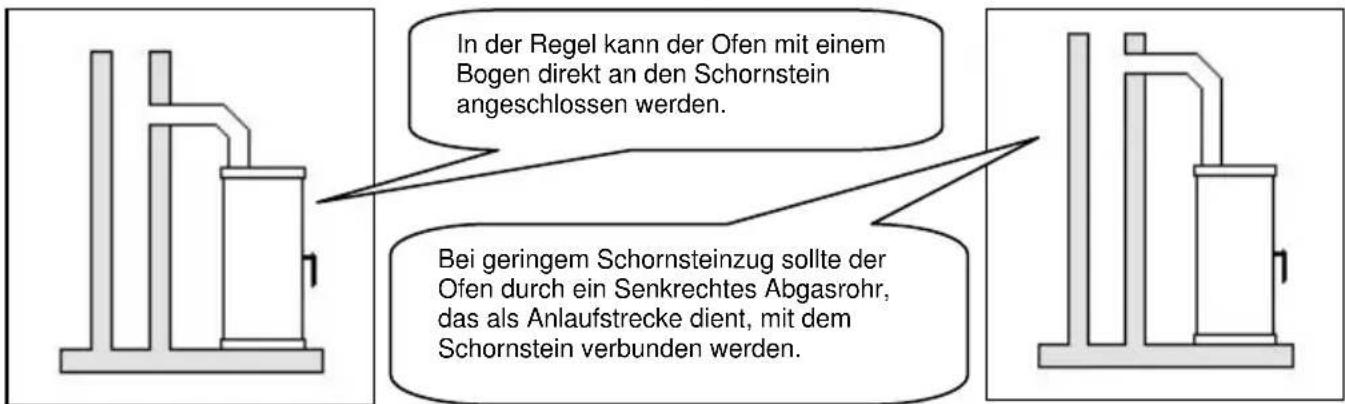

ACHTUNG:

Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks-Schornsteinfegermeister zu Rate zuziehen!

Verbindungsstücke müssen am Gerät und unterinander fest und dicht verbunden sein. Sie)dürfen nicht in den freien Schornsteinquerschnitt hineinragen. Das Verbindungsstück zwischen Kaminofen und Schornstein soll den gleichen Querschnitt haben wie der Rohrstutzen am Ofen. Waagerechte Verbindungsstücke über 0,5m sollen zum Schornstein hin um 10 Grad ansteigen. Rohre, die nicht wärmegeschützt oder senkrecht ge

fuhrt sind, sollen nicht länger als einen Meter sein.
Es sind die Forderungen der Feuerungsverordnung (FeuVO), die jeweiligen Länderbauordnungen sowie für den Schornstein die DIN 4705, DIN EN 13384, DIN 18160 und der DIN EN 15287 zu beachten.

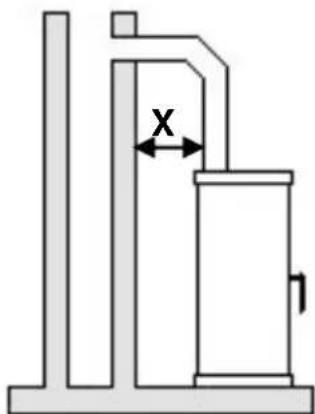

Verbindungstücke müssen nach DIN EN 1856-2 geprüft sein. Das Maß X (Abstand zu brennbaren Baustoffen/Materialien) muss nach Angaben des Herstellers des Verbindungsstücks eingehalten werden.

ACHTUNG:

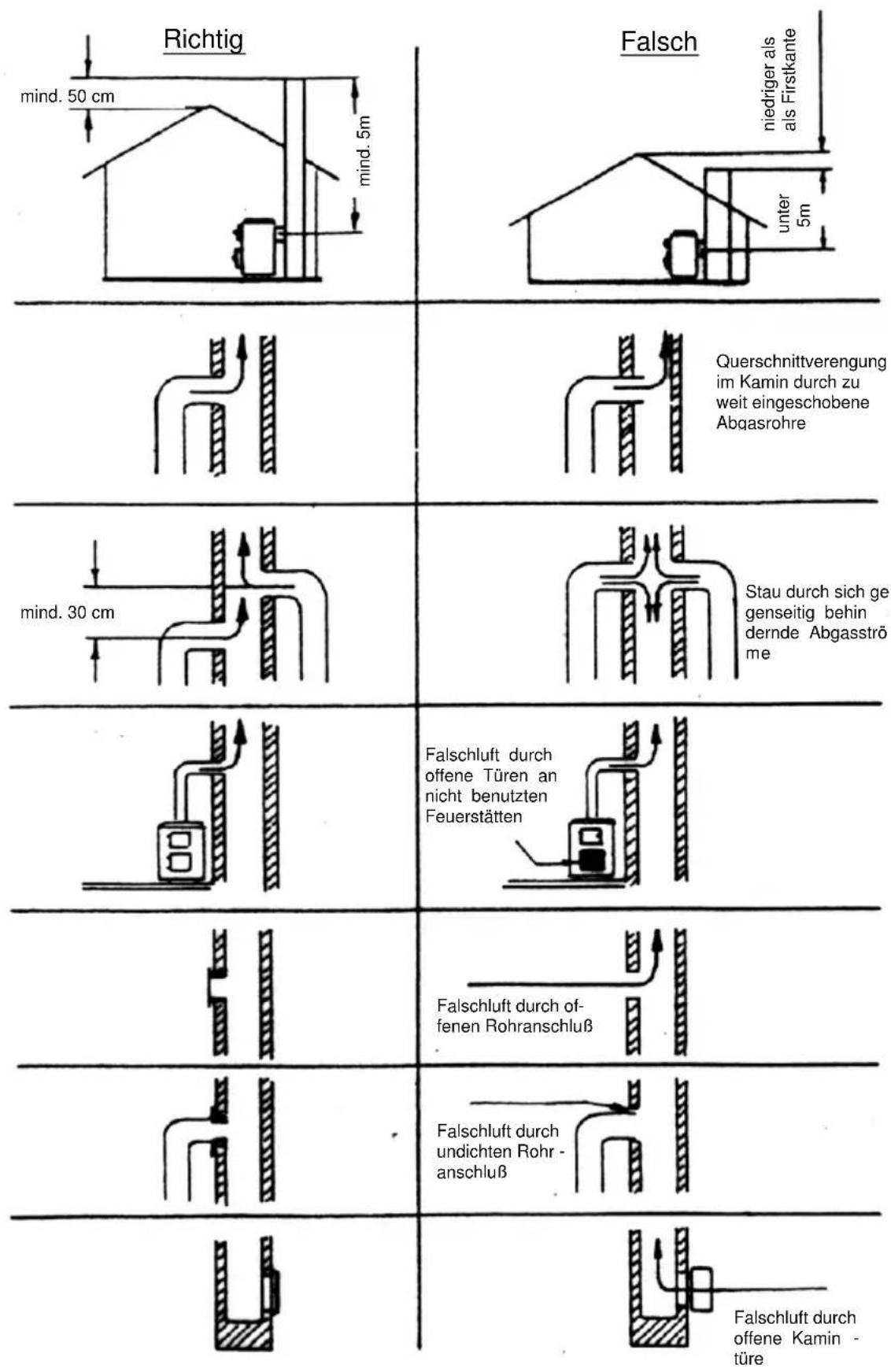

Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehrfachbelegung 5m liegt, sollte vermieden werden. Daten zur Schornsteinberechnung finden Sie im Kapitel 3. An dem zum Anschluss des Ofens vorgesehenen Schornstein dürfen hochstens zwei bis drei weitere Feuerstätten angeschlossen sein.

2.5 Verbrennungsluft

Die Geräte arbeiten raumluftababhängig. Eine ausreichende Verbrennungsluftversorgung ist zwingend notwendig. Unterrücke im Aufstellraum sind nicht zulässig. Daher sind bei der Kombination mit raumlufttechnischen Anlagen (z.B. Luftungsanlagen, Dunstabzugshauben, pneumatische Fördereinrichtungen etc.) die einschlädigen technischen Regeln / Vorschriften zu beachten (u.a. in Deutschland Kombination Luftung Feuerstände nur in Ausführung nach §4 FeuVo zulässig). Für den Verbrennungsvorgang wird permanent Sauerstoff bzw. Luft benötigt. In der Regel reichen hierzu die vorhanden Undichtheiten des Aufstellraumes aus. Der Kaminofen wird mit einem integriertem Außenluftanschluss (Ø 100 mm) geliefert, der optional angeschlossen werden kann.

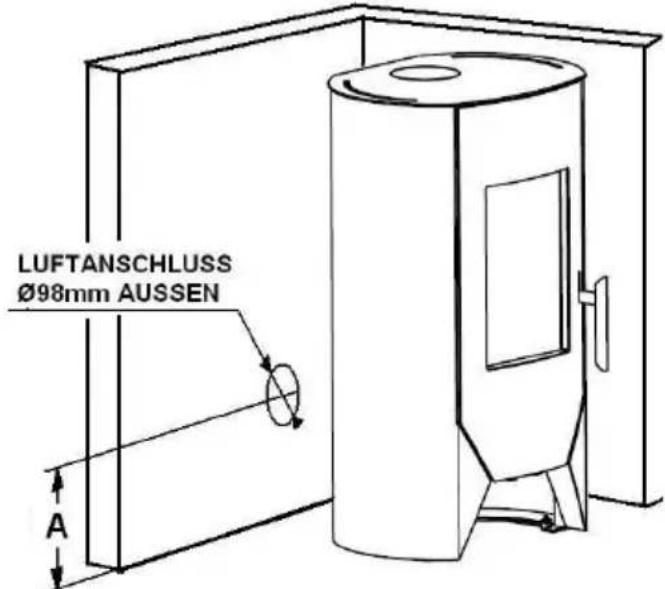

Eventuelle Arbeiten für die Verbrennungsluftversorgung von Außen oder von Kellerräumen)dürfen nur durch einen ausgebildeten Fachbetrieb (Heizungs- oder Luftheizungsbau) durchgeführt werden.

Die Dimensionierung und Ausführung der Verbrennungsluftleitung muss inklusive der Sicherheitsreserven eine Luftzufuhr von ca. 25m^3 /h saferstellen.

Für die Luftleitung dürfen nur glatte Rohre mit einem Mindestdurchmesser von 100 mm verwendet werden. Die Luftleitung solle außer dem mit einer Absperrklappe in Ofennähe versehen werden, muss fachgerecht ausgeführrt werden und u.a. in den Bögen Revisionsöffnungen für den Schornsteinfeger haben. Die Leitung solle nicht länger als 4 m sein und nicht mehr als 3 Biegungen aufweisen. Führt die Leitung ins Freie, soll sie mit einem geeigneten Windschutz und Gitter versehen werden, muss fachgerecht gegen Schwitzwasser gedämmt werden und die Verbrennungsluftarf nicht unter 5^ dem Kaminofen zugeführrt werden (vorgewärmt).

Wichtige Hinweise zum Thema raumluftabhängiger bzw. raumluftunabhängiger Betrieb:

(gültig für Deutschland. Stand Januar 2005)

Punkt 1:

Die Kaminöfen sind als raumluftababhängige Kaminöfen nach DIN EN 13240 geprüft. Die Kaminöfen entnehmer die gesamte Verbrennungsluft über den zentralen Luftansaugstutzen aus dem Aufstellraum. An thisem Stutzen kann bauseits eine dichte Luftzuführung angeschlossen werden. Auch mit dieser dichen Luftzuführung erfüllen die Kaminöfen nicht die Anforderungen an einen raumluftunabhängigen Betrieb.

Punkt 2:

In Kombination mit raumlufttechnischen Anlagen (z.B. kontrollierte Be- und Entlüftungsanlagen, Dunstabzug o.a.) ist somit in Deutschland der §4 der Feuerungsverordnung (FeuVo) maßgeblich. Hier ist u.a. festgelegt, dass der Ofen und raumlufttechnische Anlage gegenseitig zu überwachen sind (z.B. über einen Differenzdruckwächter) oder eine Lüftungsanlage einzubauen ist, die eine Zulassung für Festbrennstoffeuerungen hat und dem Aufstellraum die notwendige Verbrennungsluft (ca. 40m^3/h ) für die Feuerstätte zusätzlich zuführt.

Punkt 3:

Bitte beachten Sie immer – in Absprache mit ihrem zuständigen Bezirksschornsteinfegermeister – die jeweils gültigen örtlichen Vorschriften und Regeln. Für Änderungen nach Drucklegung dieser Anleitung können wir keine Haftung übernehmen. Änderungen behalten wir uns vor.

Die o.g. Sicherheitseinrichtungen ersetzen keine fachhandwerkliche Planung und Auslegung der ausreichenden Verbrennungsluftversorgung.

Im Rahmen der Abnahme hat der Bezirksschornsteinfegermeister die ausreichende Verbrennungsluftversorgung / Gesamtinstallation zu prufen.

Kaminofen Typ „A“
111 50 BOSTON 266mm
111 51 CHICAGO 266mm
111 53 MANHATTAN 266mm

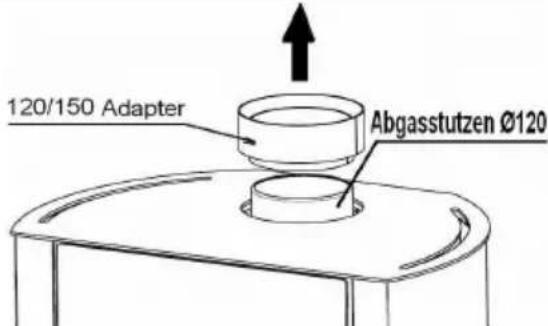

Die M-Line Serie kann wahlweise mit 120 oder 150 mm an den Schornstein angeschlossen werden. Bei Anschluss 120 mm ist der Anschluss-Adapter vom Gerät abzunehmen und direkt anzuschreiben.

Montage Rohranschluss hinten 120 mm:

1. Abgasstutzen oben und die Abdeckplatte der Rückwand demontieren
2. Rauchlochverschlussplatte hinten, nach oben dicht montieren
3. beiliegende Verkleidungsplatte (im Aschekasten) oben auflagen
4. Abgasstutzen hinten fest anschrauben

Montage Rohranschluss hinten 150 mm:

1. Abgasstutzen oben und die Abdeckplatte der Rückwand demontieren
2. Rauchlochverschlussplatte hinten, nach oben dicht montieren
3. beiliegende Verkleidungsplatte (im Aschekasten) oben auflagen
4. Adapter mit der beiliegenden Schraube vor der hinteren Montage am Abgasstutzen befestigen und zum Schluss erst halten festziehen

Tipp: Befestigungsschrauben des Abgasstutzens hinten vorher bis auf 3mm anschrauben und erst nach aufsetzen des Abgasstutzens (evtl. mit montierten Adapter) festziehen!

3. Technische Daten

3.1 Maßzeichnungen, Daten

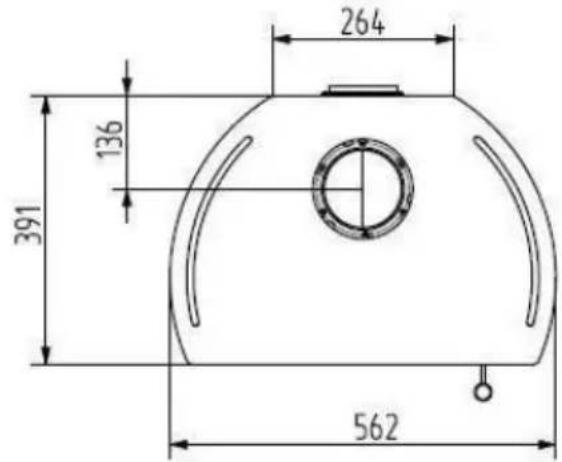

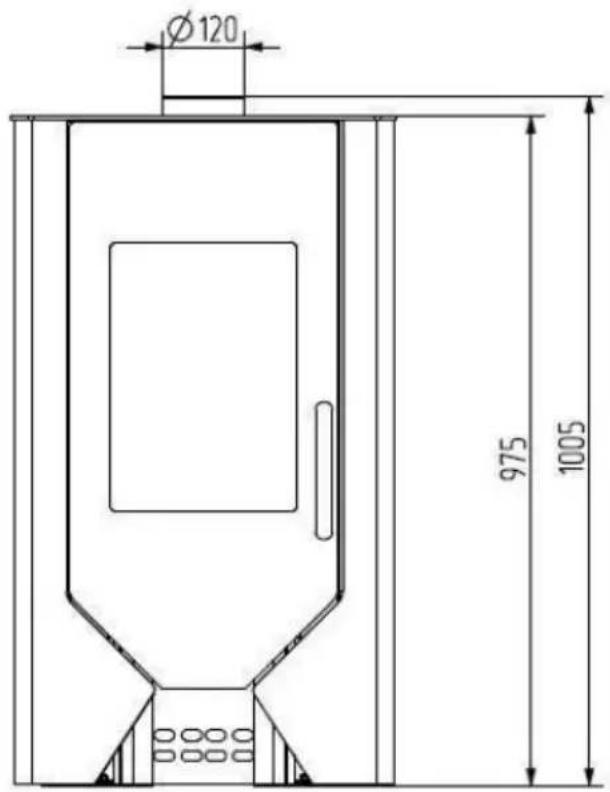

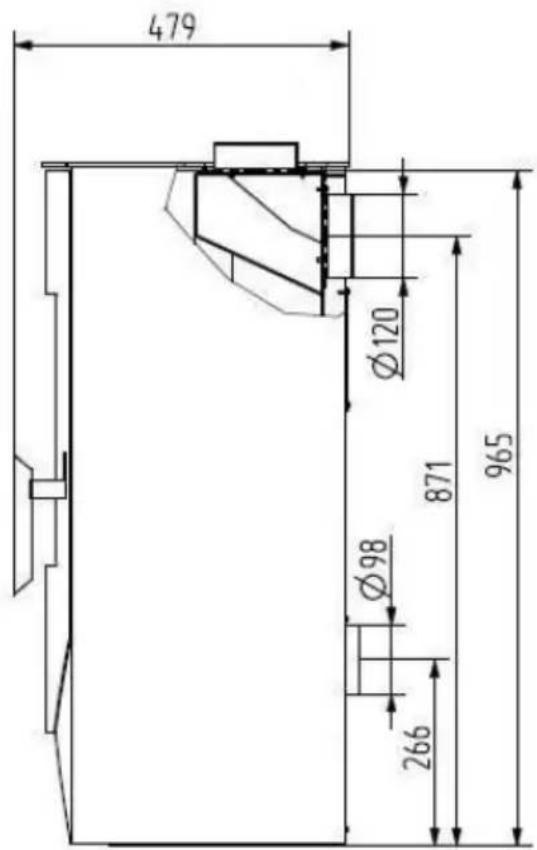

111 50 BOSTON

Gewichte brutto / netto:

Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns das Recht von Konstruktionsdänderungen vor, falls diese das technische Niveau erhöhen, oder die Qualität verbessern!

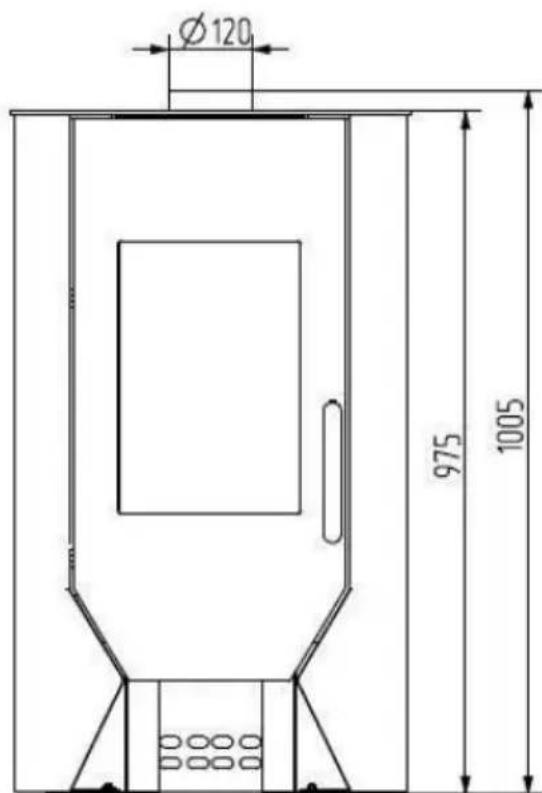

111 51 CHICAGO

Gewichte brutto/netto:

Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns das Recht von Konstruktionsdänderungen vor, falls diese das technische Niveau erhöhen, oder die Qualität verbessern!

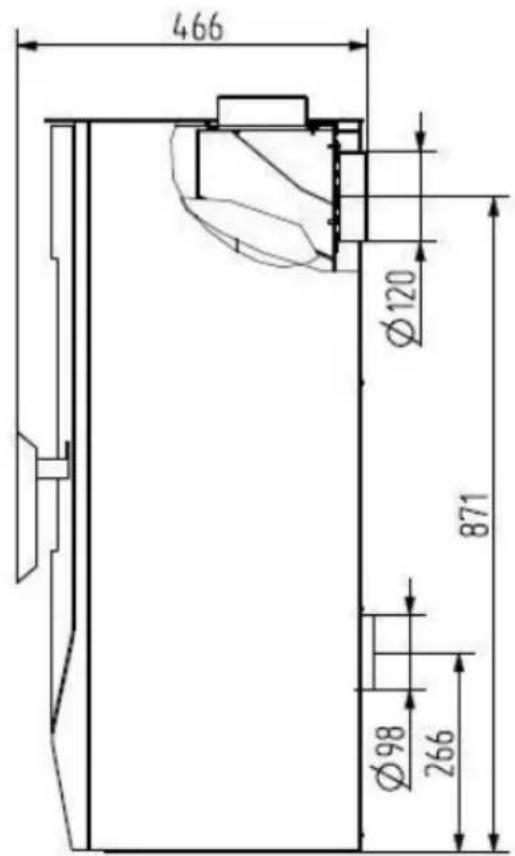

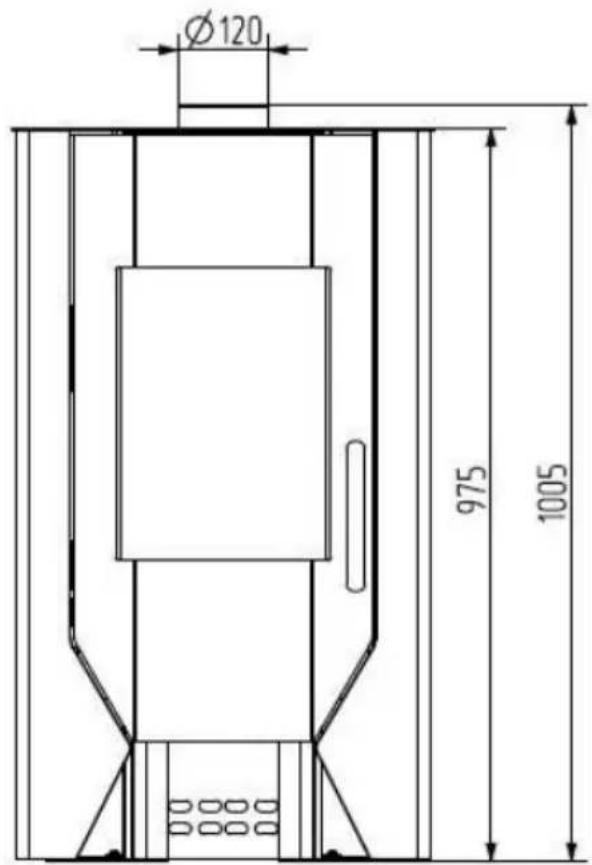

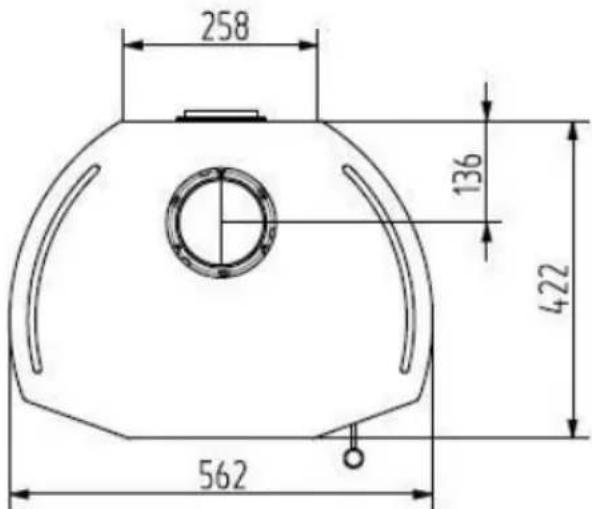

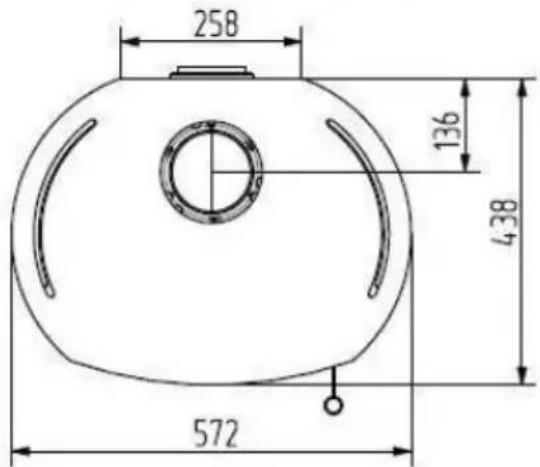

111 53 MANHATTAN

Gewichte brutto / netto:

Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns das Recht von Konstruktionsdänderungen vor, falls diese das technische Niveau erhöhen, oder die Qualität verbessern!

Gerätotyp 111 50 / 51 / 53
Nennwärmeleistung 5 kW
Raumheizvermögen m3-bei gänstigen,-weniger gänstigen,-ungünstigenHeizbedingungen nach DIN 18893/TAB. 2 bei Zeitheziehung
Abgaswerte: BrennstoffAbgasmassenstromAbgasstutzentemperaturMind. Forderdruck bei NennwärmeleistungStaub (bezogen auf 13% O2)CO (bezogen auf 13% O2)Wirkungsgrad	Scheitholz / BB7"5,6 / 5,4 g/s234 / 320 °C12 Pa< 40 mg/m31069 / 825 mg/m382,2 / 79,4 %

Alle Angaben auf die Abgaswerte beziehen sich auf die EN 13240 unter Laborbedingungen

3.2 EG Konformitätserklarung

C E

Wamsler Haus- und Kuchentechnik GmbH EG-Konformitätserklärung

Hersteller: Wamsler Haus- und Kuchentechnik GmbH, Gutenbergstr. 25, D-85748 Garching

Produktbezeichnung: Kaminofen

Typ: M-LINE, Typ 111 50 - 111 60

Die bezeichneten Produkte stimmen mit den Vorschriften folgender Europäischer Richtlinien überein:

89/106/EWG: Bauprodukten-Richtlinie

Der Nachweis erfolgt nach DIN EN 13240 durch den Prüfbericht Nr. 247491 der staatlich akkreditierten TÜV Süd Prüfstelle H-Budapest (notified body number 1420) vom 12.07.2011.

Munchen, den 22.07.2011

Geschäftsführer

K.D. Knabel A. Freund Technische Leitung

i.v.

These Erläumnng bescheinigt die Übereinstimmung mit den genannten Richtlinien, beinhaltet jeder keine Zusicherung von Eigenschaften. Die Sicherheitshinweise der mitgelieferten Produktdokumentation sind zu beachten. Bei Änderungen an den o. g. Geräten durch Dritte, verliert diese Erläumng ihre Gültigkeit.

Änderungen, die dem technischen Fortschriftdienen und / oder einer Qualitätverbesserung bewirken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen.

EK PRUFBERICHT

EK TIPUSVIZSGALATI JELENTES

BENANNTE 3TELLE (KENNUMMER:1420)

Mehr Sicharbeit.
Mehr Wort.

Laboratorium für

leichtindustrielle und

technische Prüfungen

Budapest, 2011.07.12

R-247488

Sat1/23

Auftraggeber:

Megbizo:

Wamsler SE

3100 Salgotarjan Rakoz 53-55.

Geprüfter Typ:

Vizsgaft tips:

10160-10179/Andor(Raumheimer)

10160-10179/Andor (Helyiseg futo

Datum des Auftrages:

Megbizas kalle

17.05.2011

Auftrag:

Megbizas targya:

Prüfung nach EN 13240: 2001/A2:2004/AC:2007

vizsgalat MSZ EN 13240:2001/A2:2004/AC:2007

Anlieferung des Prüfmasters:

Minta beerkezesenek kelle:

18.05.2011

Zeitdauer der Durchführung der Prüfungen:

1.melleklet-Anlage1:Foto/Photo

Anmerlag: Die Prothergebnisse bestehen sich auschleitlich auf das vorgelegte Prinster.

Der Pflanf 1d fur im volm umfang koper werden, zur Aushnebung ist die schnftliche Genahmigung des Auadligers nolig.

11150-11160/M-Line (Raumheizer)

Vizsgelt lipus:

11150-11160/M-Line (Helyiseg fio)

Anforderung fur Österreich nach 15a B-VG (auf 13% O₂)

Zukünftige Anforderung für Deutschland 1.BlmSchV 2.Stufe (geplant ab 2015)

Wamsler Haus- und Kuchentechnik GmbH EC Declaration of Conformity

Manufacturer: Wamsler Haus- und Kuchentechnik GmbH, Gutenbergstr. 25, D-85748 Garching

Description of the product:Fireplace

Type: M-LINE, Typ 111 50 - 111 60

Wamsler Haus- und Kuchentechnik GmbH Déclaration de conformité CE

Fabricant: Wamsler Haus- und Kuchentechnik GmbH, Gutenbergstr. 25, D-85748 Garching

Produkt: Wamsler Haus- und Kuchentechnik GmbH, Gutenbergstr. 25, D-85748 Garching

Prodotto: Stufa

Tip: M-LINE, Typ 111 50 - 111 60

Innovation aus Tradition

WAMSLER

Haus – und Kuchentechnik GmbH

Gutenbergstr. 25

D-85748 Garching bei München

Telefon [phone]

Telefax [phone]

www.wamsler.eu

Art. Nr. 130106

Ausgabe: 02. 2012_V4

Änderungen, die dem technischen Fortschriftdienen und / oder einer Qualitätverbesserung bewirken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen.
